Изготовление схемы и установка канализации в частном доме своими силами

Ещё в стадии планирования строительства частного дома требуется разработать проект системы внутренней и наружной канализации, а также выбрать необходимое оборудование. Какие аспекты стоит учесть при создании такого проекта и как правильно осуществить монтаж — эти вопросы станут основной темой данной статьи. Если вас интересует, можно узнать «стоимость проектирования канализации для частного дома».

• Государственное нормирование и рекомендации
• Сбор и анализ исходных данных для проектирования
• Проектирование внутренней канализации
  • Устройство внутридомовой канализации
  • Правила проектирования внутренней канализации
• Проектирование наружной канализации
  • Выбор системы утилизации канализационных стоков
    • Выгребная яма
    • Герметичный накопитель
    • Септик
    • Станция биологической фильтрации
  • Допустимые расстояния
• Монтаж канализации

Строительство современного частного дома сложно представить без оборудования канализации. Даже в старых домах можно повысить уровень комфорта, проведя соответствующие работы.

Государственное нормирование и рекомендации

Перед началом разработки проекта советуем ознакомиться с Пособием МДС 40–2.2000. Это чрезвычайно полезный сборник по разработке автономных инженерных сетей частного дома с большим объёмом требований, определений, обязательных и рекомендуемых параметров системы.

Также могут пригодиться и будут полезны:

1. ГОСТ 25150–82 — термины.
2. СНиП 2.04.01–85 — для разработки внутренней канализации.
3. СНиП 2.04.03–85 — для разработки наружной канализации.
4. СП 31–106–2002, р.5 — канализация одноквартирных домов.

В тексте этих документов можно найти и уточнить спорные или сомнительные моменты, возникающие при проектировании.

Сбор и анализ исходных данных для проектирования

Проектирование канализационных сетей требует некоторой подготовки, заключающейся в составлении технического задания, даже если работы выполняются самостоятельно. Так не придётся переделывать по нескольку раз работу.

Список исходных данных, который нужно подготовить:

1. Тип системы: автономная или присоединительная. Для врезки в централизованную канализацию потребуются документы на дом и разрешение на выполнение врезки.
2. При автономной системе нужно определиться со способом утилизации (биологическая станция, септик, герметичный накопитель, выгребная яма).
3. Данные геологии: глубина промерзания грунта, глубина водоносного горизонта, расположение водоёмов, место и глубина колодца или скважины (при автономном водоснабжении), данные о почве.
4. Данные об осадках (при проектировании ливневой канализации).
5. На основании рекомендаций СНиП подсчитать пиковую нагрузку, зависящую от количества проживающих людей и сантехнического оборудования. Если проживание в доме сезонное, это также учитывается в расчётах.
6. Составить поэтажную планировку с указанием точек стоков от ванны, душевых кабин, умывальников, моек, унитазов, биде, стиральной и посудомоечной машины.

Проектирование внутренней канализации

Начинаем проектирование с расположения сантехнического оборудования. Для снижения количества протяжённости канализационных труб, а также для упрощения вентилирования системы, их рекомендуется размещать как можно ближе друг к другу, а при размещении на разных этажах, одно над другим. Таким образом, стояк — вертикальный участок системы водоотведения, в доме будет один. При большой площади дома или в случае, когда канализация выполняется в условиях существующего здания, возможно оборудование двух и более стояков.

Устройство внутридомовой канализации

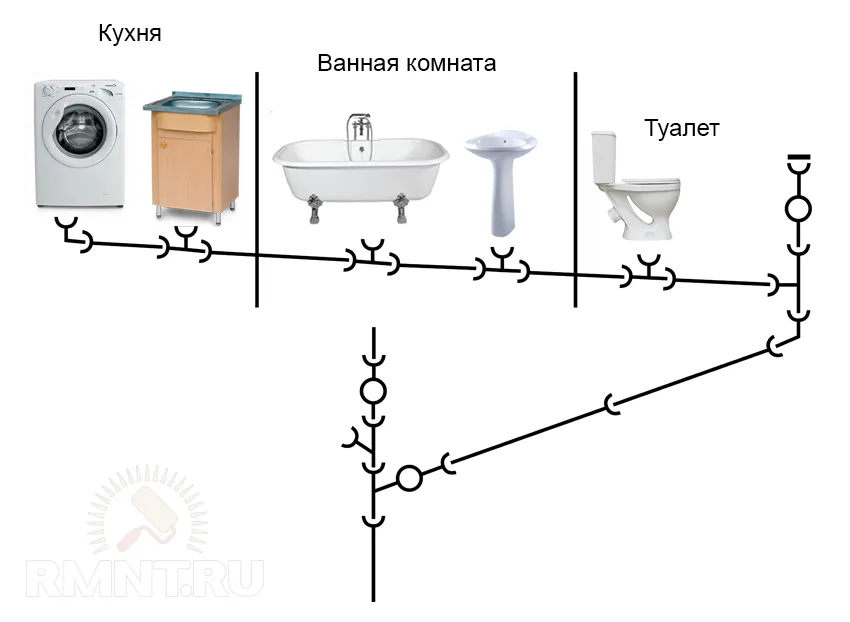

Все стоки от отдельных точек врезаются в стояк трубами с диаметром и уклоном, рекомендованными СНиП. Эти рекомендации дают возможность не производить гидравлический расчёт в большинстве случаев. Указанное значение уклона — минимальное. Максимальное значение составляет 15 см/м (кроме участков короче 1,5 м — там можно и больше).

Таблица. Необходимые уклоны и диаметры труб для слива

Прибор	Уклон	Расстояние между центральным сливом и сифоном без вентиляции, см	Диаметр труб, см
Ванна	1:3	40
Душ	1:48	40
Унитаз	1:20	до 600	100
Раковина	1:12	0—80	40
Биде	1:20	30—40
Мойка	1:36	30—40
Ванна, мойка, душ (комбинированный слив)	1:48	50
Центральный стояк			100
Отводы от стояка			65—75

Таблица. Значения уклона в зависимости от диаметра трубы

Диаметр трубы, мм	Уклон, см/м
40—50	3
2
150	0,8

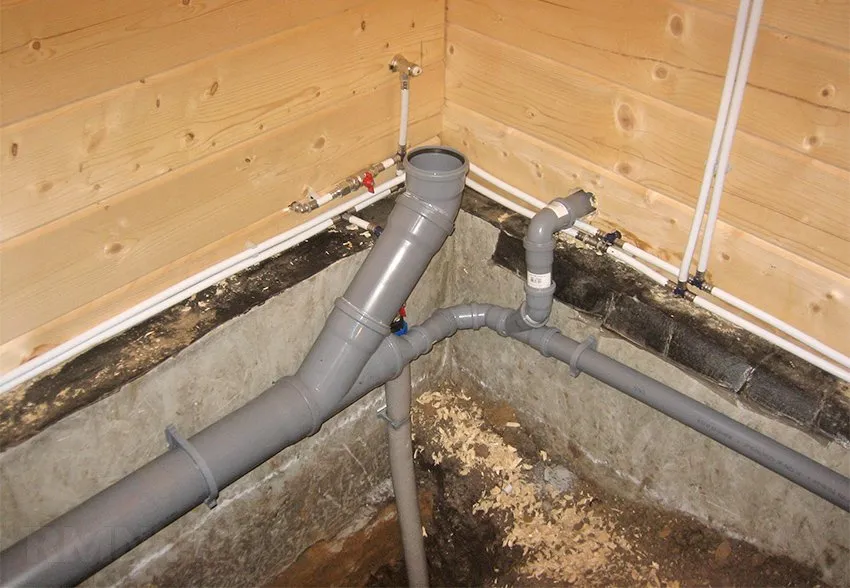

Трубы разводятся с помощью фасонных соединений. При этом желательно, чтобы отводы состояли не из одного колена под углом в 90°, а из двух под 45° (или 3-х под 30°). Этим снижается местное гидравлическое сопротивление, уменьшается вероятность засора.

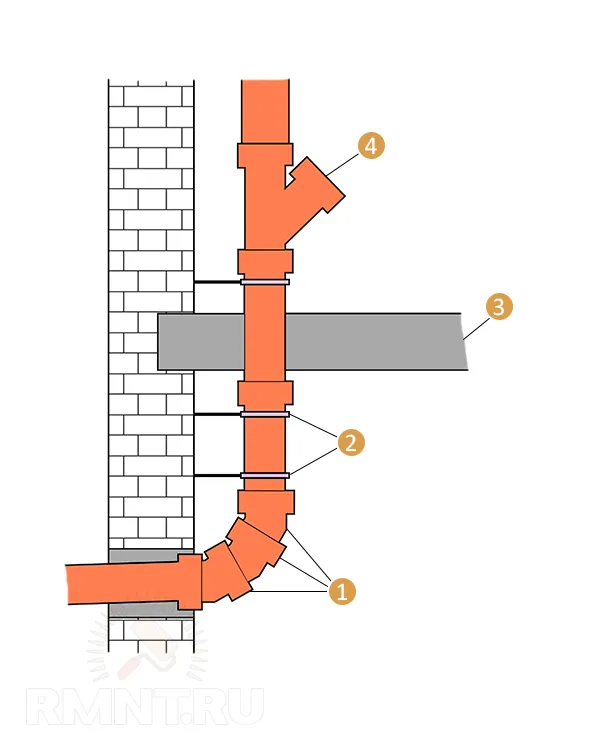

Выполнение отводов: 1 — колена 30°; 2 — хомуты крепления; 3 — перекрытие; 4 — косой тройник либо ревизия

Верхняя часть канализационного стояка (фановой трубы) выводится выше уровня кровли минимум на 50 см и открыта для вентиляции и компенсирования перепадов давления в период сливов из одной или нескольких точек. На тупиковых стояках, не выходящих на крышу, устанавливают аэрационные клапаны. Нижняя часть стояка опускается ниже пола первого этажа, желательно в подвал, и выводится трубой такого же или большего диаметра за пределы дома.

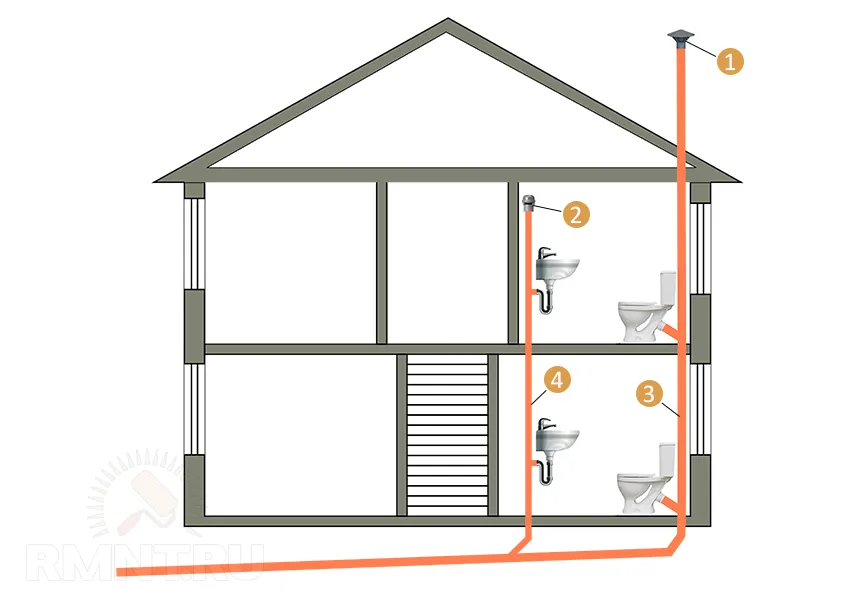

Устройство вентиляции канализационной системы: 1 — дефлектор; 2 — аэрационный клапан; 3 — стояк диаметром 110 мм; 4 — стояк диаметром 75 мм

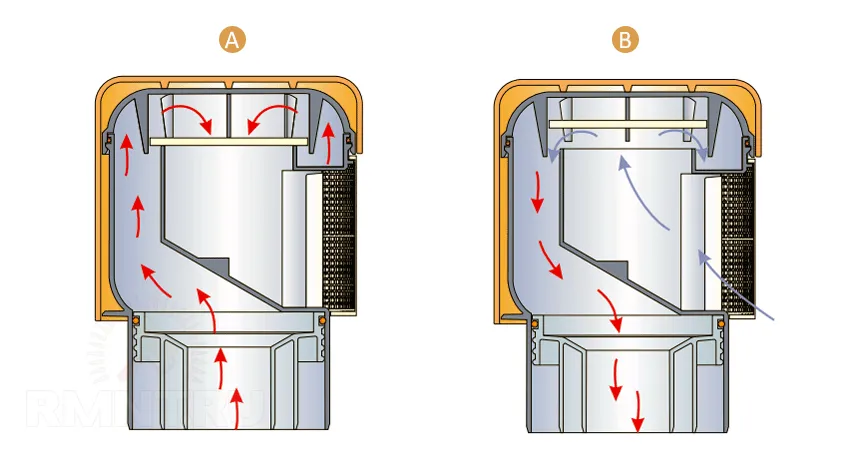

Принцип действия аэрационного клапана: А — клапан закрыт; В — клапан открыт

Внешний вид аэрационного клапана

Правила проектирования внутренней канализации

Для нормального функционирования системы следует неукоснительно придерживаться некоторых правил по проектированию и обустройству канализации:

1. Расположение унитаза должно быть максимально приближенным к стояку (не далее 1 м). Слив от него должен быть индивидуальным, недопустимо подключение слива от другого источника. Все другие сантехнические приборы на этаже, сливающие воду в тот же стояк, должны врезаться выше врезки стока унитаза.
2. Диаметр труб слива не может быть меньше диаметра сливного отверстия оборудования.
3. Максимально допустимая длина условно горизонтального участка не должна превышать 10 м (в идеале — не более 3 м). При больших расстояниях организуется второй стояк. Чем длиннее горизонтальный участок, тем больше должен быть диаметр канализационной трубы, не менее: свыше 3 м — Ø 70 мм, свыше 5 м — Ø 100 мм.
4. Во всех случаях необходимо выдержать рекомендуемый уклон.
5. На длинных участках труб, как горизонтальных, так и вертикальных, необходимо устанавливать ревизии для прочистки при возможном засоре.

Проектирование наружной канализации

Главный вопрос при проектировании наружной канализации — выбор способа утилизации отходов.

Выбор системы утилизации канализационных стоков

Если нет возможности подключения к централизованной магистрали, выбирают один из вариантов.

Выгребная яма

Не предназначена для утилизации большого объёма жидких стоков из ванны, душа и т. д. и оборудуется чаще всего только для отвода сливов из унитаза (пудр-клозета). Если при этом выход канализационной трубы за пределы дома может оказаться ниже уровня заполнения ямы (например, в период дождей, таяния снега, аварии на водопроводе), то на трубу обязательно нужно установить обратный клапан.

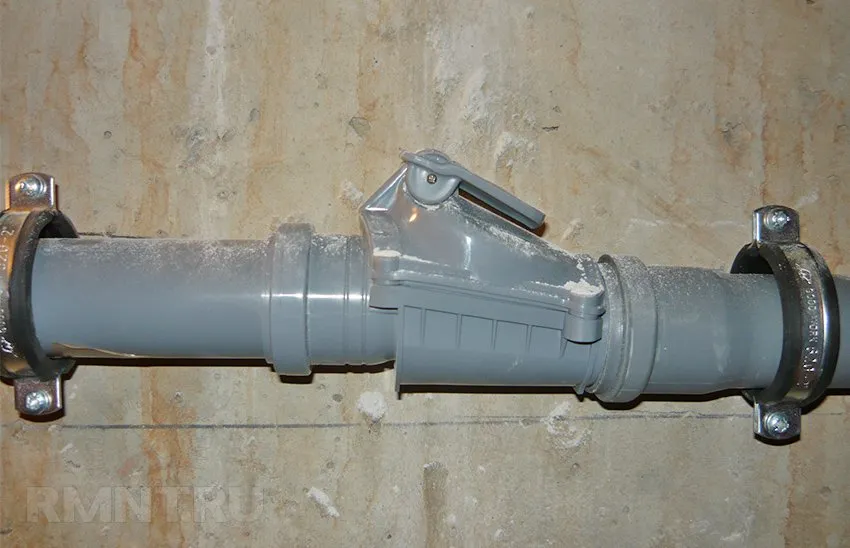

Обратный клапан на выходе канализации

Герметичный накопитель

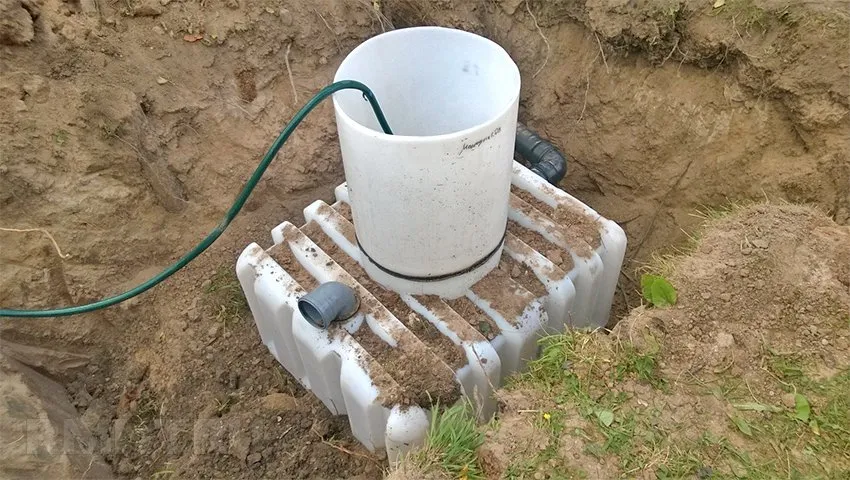

Представляет собой покупную или собранную своими руками ёмкость, в которую сливают все стоки: и от унитаза, и из ванны, и от стиральной машины. Периодически требует опорожнения, для чего заказывают ассенизаторскую машину. Самый бюджетный вариант в начальных тратах, но требует регулярных эксплуатационных расходов.

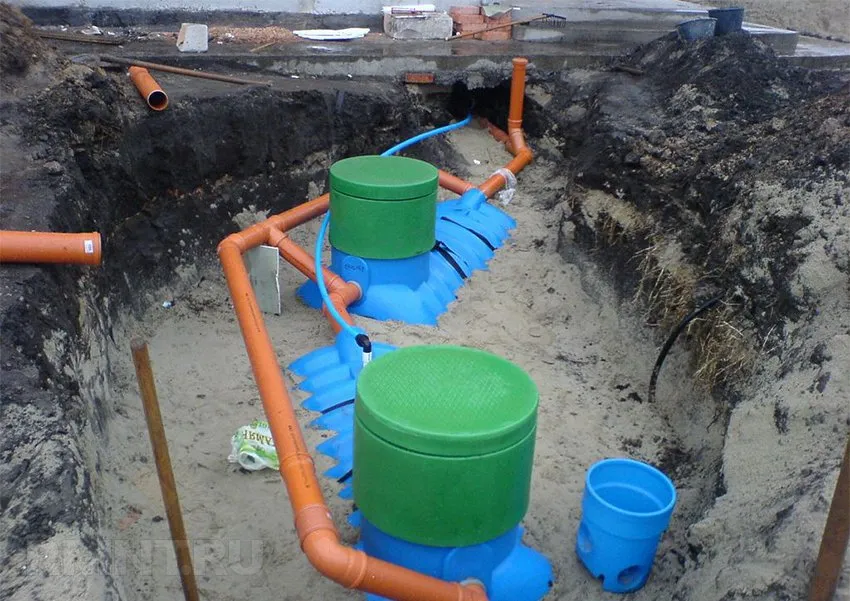

Герметичный накопитель для канализации

Накопитель должен быть оборудован люком для ревизии и откачки нечистот.

Септик

Представляет собой герметичный резервуар, состоящий из одной, двух или трёх отсеков (секций). С одной стороны предусматривается патрубок для соединения с трубой от внутренней канализации дома, с другой — патрубок для очищенной (осветлённой) воды.

Согласно СНиП тип септика принимается:

• односекционный, объёмом не менее 3 м3 — до 1 м3/сут;
• односекционный, объёмом не менее 15 м3 — до 5 м3/сут;
• двухсекционный, объёмом не менее 25 м3 — до 10 м3/сут;
• трёхсекционный, объёмом в 2,5 раза больше суточного расхода — более 10 м3/сут.

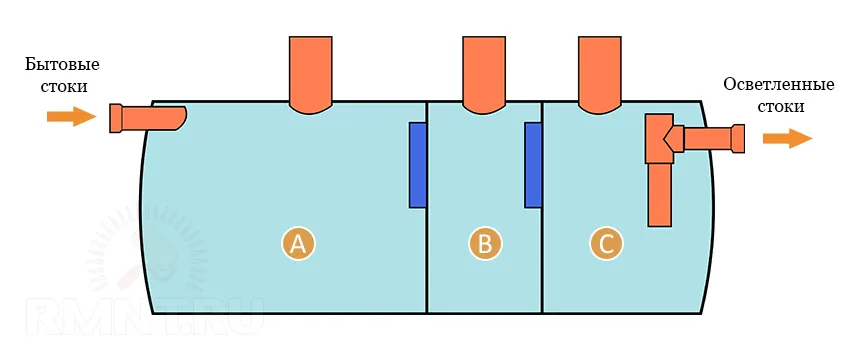

Трёхсекционный септик. Зона А — первичный отстойник; зона В — анаэробный реактор; зона С — конечный осветлитель

За счёт анаэробных бактерий (биоферментов, живущих и работающих при недостатке или отсутствии кислорода) органика проходит несколько стадий брожения, в результате чего разлагается до ила, газообразных веществ, удаляемых в атмосферу, и относительно чистой воды, окончательная очистка которой происходит за пределами септика в почве. При правильно выбранном септике, после некоторого времени в резервуаре, устанавливается биологическое равновесие, не требующее добавления биоферментов.

Почвенная доочистка, в случае санитарного запрета на слив стоков непосредственно после септика, должна состоять из установки перфорированных дренажных труб, уложенных с уклоном от септика на слой щебня и засыпанных песком, которые выступают в роли природных фильтров. В конце канала нужно обустроить вентиляционную трубу, подняв её над уровнем почвы не ниже, чем на 70 см.

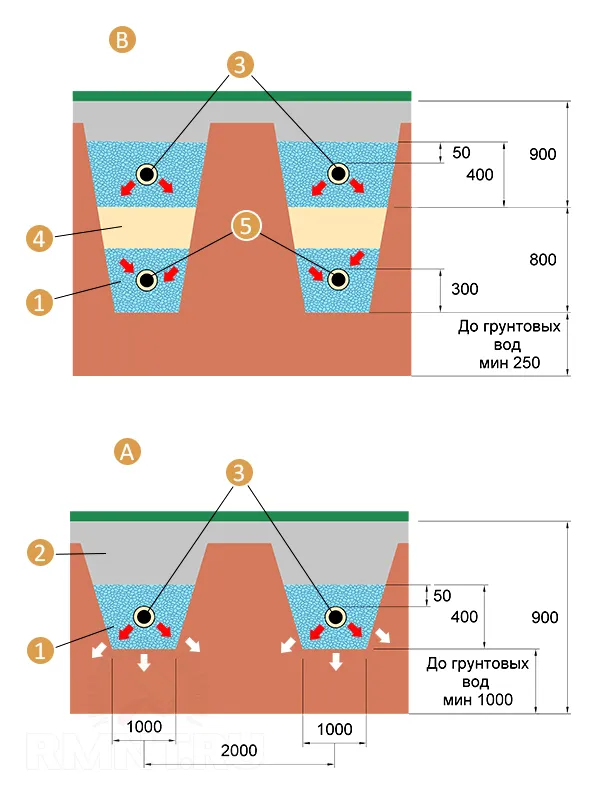

Схема почвенной доочистки: А — впитывающая траншея для супесей и песков; В — фильтрующая траншея для глин и суглинков; 1 — щебень; 2 — окончательная засыпка; 3 — впитывающие трубы; 4 — фильтрационный песок; 5 — дренажные трубы

Для супесей и песков возможно обустройство фильтровального колодца из кирпича или бетонных колец, дно которого укрыто слоем щебня глубиной около 1 м. Грунтовые воды при этом не должны быть ближе, чем 0,5 м от нижней границы щебня. Чем больше диаметр колодца, тем дольше он прослужит. Ориентировочно площадь сечения должна составлять:

• 3,0 м2/1 человека — при супеси;
• 1,5 м2/1 человека — при песке.

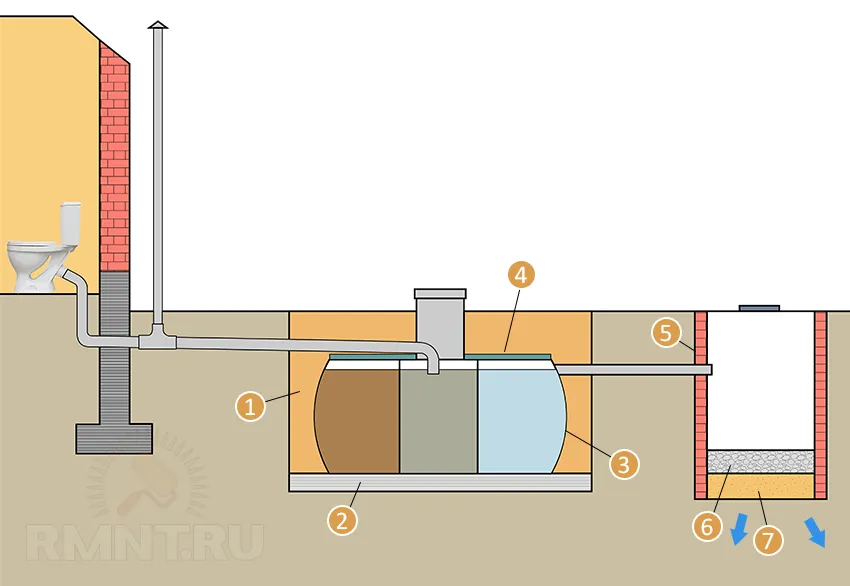

Фильтрующий колодец после трёхсекционного септика: 1 — обратная засыпка; 2 — бетонная подушка; 3 — септик; 4 — утеплитель; 5 — колодец из кирпича; 6 — щебень; 7 — песок

При наличии больших площадей, низкорасположенных грунтовых вод и значительного объёма доочистки, после септика можно устроить фильтрующее поле, которое представляет собой пласт из щебня на глубине около 1 м, засыпанного песком.

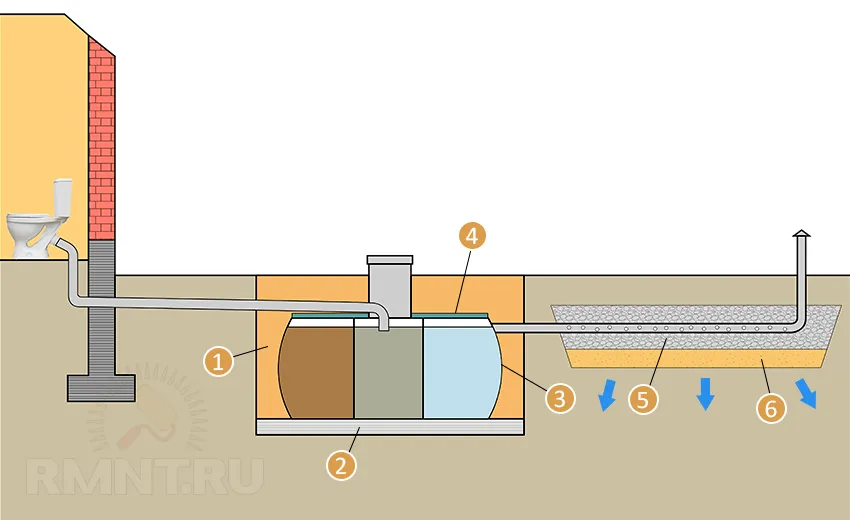

Фильтрующее поле после трёхсекционного септика: 1 — обратная засыпка; 2 — бетонная подушка; 3 — септик; 4 — утеплитель; 5 — щебень; 6 — песок

Станция биологической фильтрации

Принцип действия станции сходен с септиком, но в качестве катализатора брожения выступают аэробные бактерии и микроорганизмы (требующие кислород для жизни). Благодаря более высокой скорости окисления распад органики происходит быстрее, в связи с чем ёмкость станции может быть компактнее, чем у септика. Для жизнедеятельности бактерий и поддержания высокой скорости брожения, в резервуар постоянно подаётся воздух через компрессор, что требует постоянной подачи и затрат на электроэнергию. Как и для септика, длительные простои станции сказываются на её эксплуатации негативно.

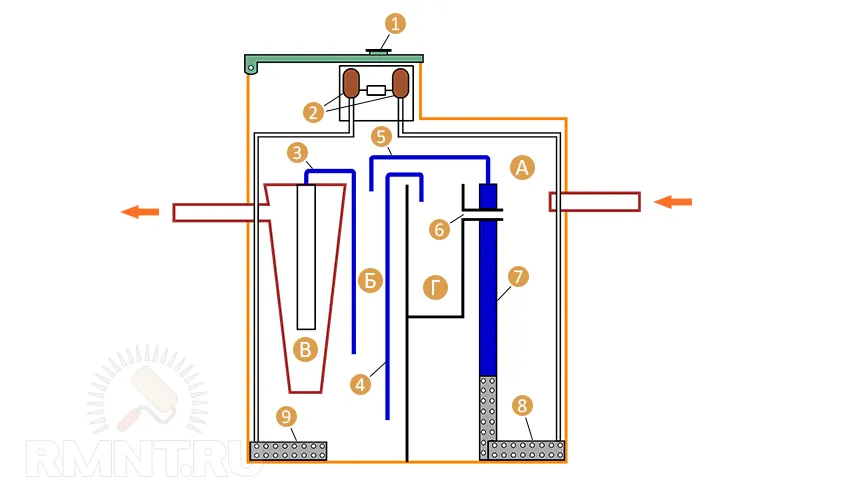

Станция биологической фильтрации с аэротенком: А — приемная камера; Б — аэротенк; В — вторичный отстойник; Г — отстойник ила; 1 — дефлектор; 2 — компрессоры; 3 — эрлифт перекачки воды во вторичный отстойник; 4 — эрлифт перекачки ила в отстойник; 5 — эрлифт перекачки загрязнённой воды; 6 — переливное отверстие; 7 — фильтр грубой очистки; 8, 9 — аэратор

Так как жиры, стиральный порошок и моющие средства угнетают жизнедеятельность как анаэробных, так и аэробных бактерий, иногда сливы от различных источников разделяют. Из кухни и от стиральной машины вода удаляется в бункер-накопитель для периодического вывоза, остальные стоки направляются в септик или станцию биологической очистки. Возможны и другие комбинации очистных сооружений — в несколько ступеней, для более глубокой степени очистки.

Допустимые расстояния

Все каналы наружной канализации также должны выполняться с рекомендуемым уклоном. Устройство очистных сооружений должно учитывать расположение на участке и за его пределами точек забора воды, хозяйственных и жилых построек, многолетних насаждений, водоёмов.

Допустимые расстояния определяются на основании СНиП и зависят от производительности и вида очистного сооружения.

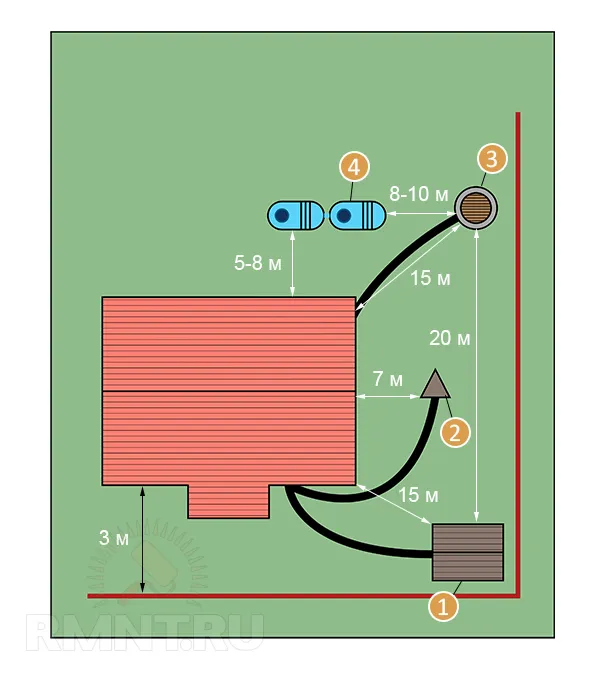

Допустимые расстояния: 1 — хоздвор; 2 — погреб; 3 — колодец; 4 — септик

Монтаж канализации

После разработки проекта и закупки всех необходимых материалов и оборудования, наступает время монтажа. Выполняют эти работы до начала отделки, чтобы выполнить регулировку в период запуска системы и можно было скрыть трубную разводку.

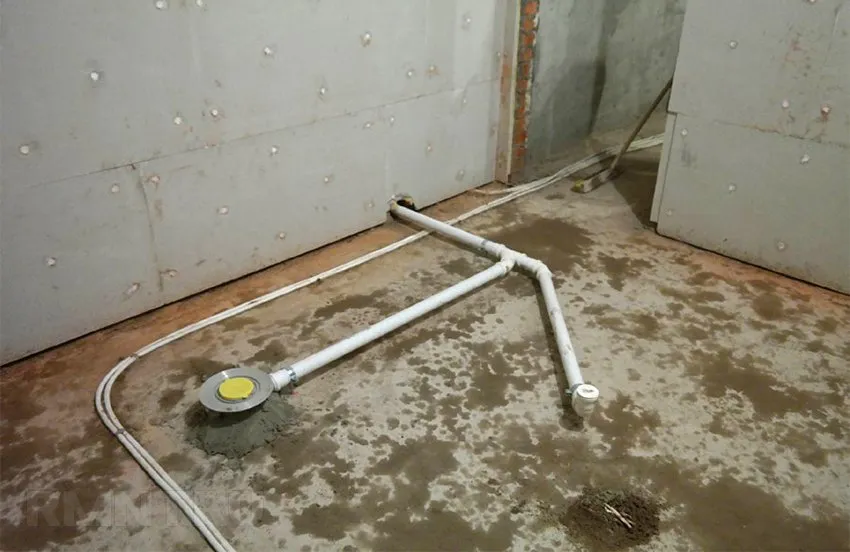

Внутренние трубы разводят согласно разработанной схеме, выдерживая необходимые уклоны и оборудуя стояки системой вентилирования. Особое внимание уделяют подключению унитаза, избегая длинных подводов, поворотов и каких либо сопротивлений на пути слива в стояк. Все сливы от моек, ванны и т. д. выполняют через сифоны — так вы избежите неприятного запаха из сливных отверстий. Если трубы в результате отделочных работ будут зашиты в короба, предусмотрите открывающиеся ревизионные лючки.

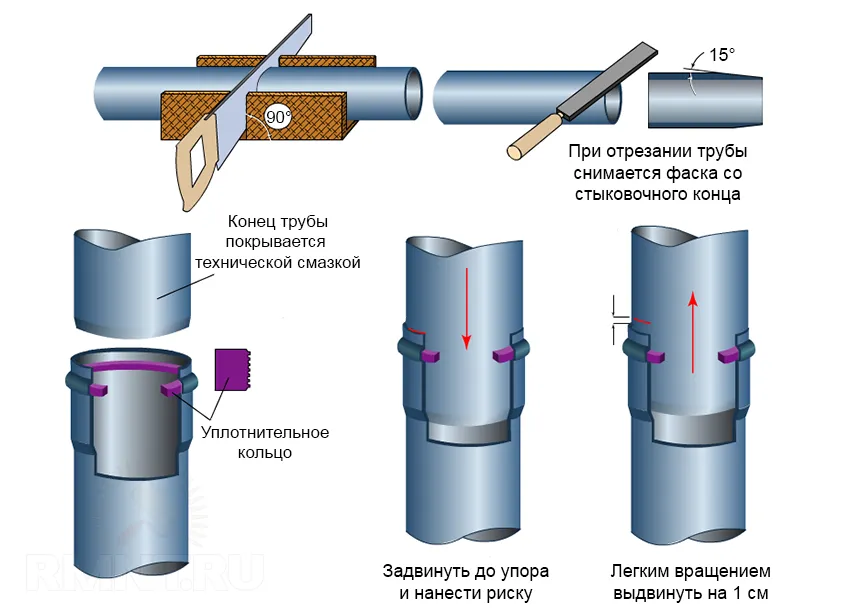

При работе с трубами их нужно резать и соединять: например так, как это показано на рисунке.

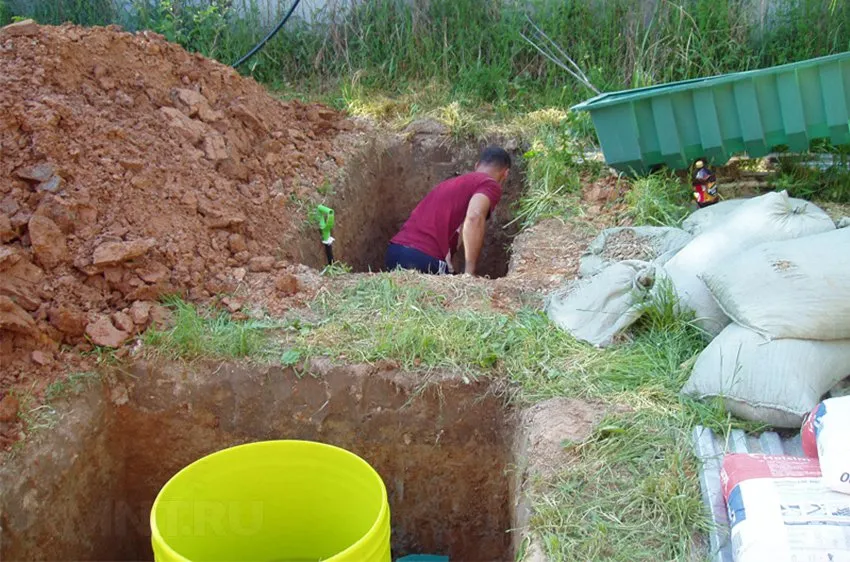

Для укладки наружных труб и установки очистного оборудования на первом этапе выполняют все земляные работы. Точно выдерживайте заданные расстояния и уклоны, а при организации почвенной доочистки — толщину и площадь слоёв засыпки. В одиночку эти работы выполнить сложно, а иногда и просто невозможно. Например, для установки тяжёлого септика или станции биологической очистки, монтаже бетонных колец и т. д. может потребоваться спецтехника.

При соединении труб, которые могут нагреваться в летний период, оставляйте небольшие (до 10 мм в длину) зазоры между трубой и раструбом на температурное расширение или на удлинение в результате давления грунта. Место соединения канализационной трубы с входом в очистное сооружение нужно герметизировать и упрочнить — можно прочной верёвкой, пропитанной солидолом.

В заключение посмотрите полезные видео с советами по прокладке и стыковке канализации частного дома.

Видео 1. Прокладка канализационных труб

Видео 2. Стыковка труб с разным сечением
