Изготовление чертежа швеллера на примере The-master.ru.
ГОСТ 8240-97.
Швеллеры стальные горячекатаные.
Сортамент (с Изменением N 1)
ГОСТ 8240-97
Группа В22
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
Сортамент
Hot-rolled steel channels. Assortment
МКС 77.140.70
ОКП 29 2500
Дата введения 2002-01-01
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 327, Украинским государственным научно-исследовательским институтом металлов
ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации
Наименование государства | Наименование национального органа по стандартизации |
---|---|
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Беларусь | Госстандарт Республики Беларусь |
Грузия | Грузстандарт |
Республика Казахстан | Госстандарт Республики Казахстан |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикстандарт |
Туркменистан | Главгосслужба “Туркменстандартлары” |
Украина | Госстандарт Украины |
3
Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 апреля 2001 года N 166-ст был утвержден межгосударственный стандарт ГОСТ 8240-97, который с 1 января 2002 года стал действовать как государственный стандарт Российской Федерации.
4 ВЗАМЕН ГОСТ 8240-89
5 ПЕРЕИЗДАНИЕВНЕСЕНЫ поправки, опубликованные в ИУС N 12, 2004 год, ИУС N 10, 2009 год, ИУС N 10, 2013 год
Поправки внесены изготовителем базы данных
ВНЕСЕНО Изменение N 1, принятое Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке (протокол от 06.06.2008 N 33). Государство-разработчик Украина. Приказом Росстандарта от 14.11.2011 N 541-ст введено в действие на территории РФ с 01.09.2012
Изменение N 1 внесено изготовителем базы данных и опубликовано в ИУС N 2, 2012 год
1 Область применения
Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.
2 Основные параметры и размеры
2.1 По форме и размерам швеллеры изготовляют следующих серий:
У — с уклоном внутренних граней полок;
П — с параллельными гранями полок;
Э — экономичные с параллельными гранями полок;
Л — легкой серии с параллельными гранями полок;
С — специальные.
Условные обозначения величин, характеризующих свойства швеллера
h — высота (швеллера);
b — ширина полки;
s — толщина стенки;
t — толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полки;
X0 — расстояние от оси Y−Y до наружной грани стенки;
Δ — перекос полки;
ƒ — прогиб стенки по высоте сечения профиля;
F — площадь поперечного сечения;
I — момент инерции;
W — момент сопротивления;
i — радиус инерции;
Sx — статический момент полусечения.
2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л — на рисунке 2.
Рисунок 1. Поперечное сечение швеллеров серий У, С
Рисунок 2. Поперечное сечение швеллеров серий П, Э, Л
2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.
Таблица 1
Швеллеры с уклоном внутренних граней полок
Номер швеллера серии У | h | b | s | t | R | r | Пло- щадь попе- реч- ного сече- ния F, см² | Масса 1 м, кг | Справочные значения для осей | X0, см | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
не более | X−X | Y−Y | ||||||||||||||
мм | Ix, см4 | Wx, см³ | ix, см | Sx, см³ | Iy, см4 | Wy, см³ | i0, см | |||||||||
5У | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 | 5,61 | 2,75 | 0,95 | 1,16 |
6,5У | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 | 8,70 | 3,68 | 1,08 | 1,24 |
8У | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 13,30 | 12,80 | 4,75 | 1,19 | 1,31 |
10У | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 34,8 | 3,99 | 20,40 | 20,40 | 6,46 | 1,37 | 1,44 | |
12У | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 50,6 | 4,78 | 29,60 | 31,20 | 8,52 | 1,53 | 1,54 | |
14У | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 70,2 | 5,60 | 40,80 | 45,40 | 11,00 | 1,70 | 1,67 | |
16У | 160 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 93,4 | 6,42 | 54,10 | 63,30 | 13,80 | 1,87 | 1,80 | |
16аУ | 160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 6,49 | 59,40 | 78,80 | 16,40 | 2,01 | 2,00 | ||
18У | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 7,24 | 69,80 | 86,00 | 17,00 | 2,04 | 1,94 | ||
18аУ | 180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 7,32 | 76,10 | 20,00 | 2,18 | 2,13 | |||
20У | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 8,07 | 87,80 | 20,50 | 2,20 | 2,07 | |||
22У | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 8,89 | 25,10 | 2,37 | 2,21 | ||||
24У | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 9,73 | 31,60 | 2,60 | 2,42 | ||||
27У | 270 | 95 | 6,0 | 10,5 | 11,0 | 4,5 | 35,20 | 27,70 | 10,90 | 37,30 | 2,73 | 2,47 | ||||
30У | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 12,00 | 43,60 | 2,84 | 2,52 | ||||
33У | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 13,10 | 51,80 | 2,97 | 2,59 | ||||
36У | 360 | 110 | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 14,20 | 61,70 | 3,10 | 2,68 | ||||
40У | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15,70 | 73,40 | 3,23 | 2,75 |
Таблица 2
Швеллеры с параллельными гранями полок
Номер швеллера серии П | h | b | s | t | R | r | Пло- щадь попе- реч- ного сече- ния F, см² | Масса 1 м, кг | Справочные значения для осей | X0, см | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
не более | X−X | Y−Y | ||||||||||||||
мм | Ix, см4 | Wx, см³ | ix, см | Sx, см³ | Iy, см4 | Wy, см³ | iy, см | |||||||||
5П | 50 | 32 | 4,4 | 7,0 | 6,0 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 |
6,5П | 65 | 36 | 4,4 | 7,2 | 6,0 | 3,5 | 7,51 | 5,90 | 48,8 | 15,0 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 |
8П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,30 | 13,90 | 5,31 | 1,24 | 1,38 |
10П | 100 | 46 | 4,5 | 7,6 | 7,0 | 4,0 | 10,90 | 8,59 | 34,9 | 3,99 | 20,50 | 22,60 | 7,37 | 1,44 | 1,53 | |
12П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,30 | 10,40 | 50,8 | 4,79 | 29,70 | 34,90 | 9,84 | 1,62 | 1,66 | |
14П | 140 | 58 | 4,9 | 8,1 | 8,0 | 4,5 | 15,60 | 12,30 | 70,4 | 5,61 | 40,90 | 51,50 | 12,90 | 1,81 | 1,82 | |
16П | 160 | 64 | 5,0 | 8,4 | 8,5 | 5,0 | 18,10 | 14,20 | 93,8 | 6,44 | 54,30 | 72,80 | 16,40 | 2,00 | 1,97 | |
16аП | 160 | 68 | 5,0 | 9,0 | 8,5 | 5,0 | 19,50 | 15,30 | 6,51 | 59,50 | 90,50 | 19,60 | 2,15 | 2,19 | ||
18П | 180 | 70 | 5,1 | 8,7 | 9,0 | 5,0 | 20,70 | 16,30 | 7,26 | 70,00 | 20,60 | 2,20 | 2,14 | |||
18аП | 180 | 74 | 5,1 | 9,3 | 9,0 | 5,0 | 22,20 | 17,40 | 7,34 | 76,30 | 24,30 | 2,35 | 2,36 | |||
20П | 200 | 76 | 5,2 | 9,0 | 9,5 | 5,5 | 23,40 | 18,40 | 8,08 | 88,00 | 25,20 | 2,39 | 2,30 | |||
22П | 220 | 82 | 5,4 | 9,5 | 10,0 | 6,0 | 26,70 | 21,00 | 8,90 | 31,00 | 2,58 | 2,47 | ||||
24П | 240 | 90 | 5,6 | 10,0 | 10,5 | 6,0 | 30,60 | 24,00 | 9,75 | 39,50 | 2,85 | 2,72 | ||||
27П | 270 | 95 | 6,0 | 10,5 | 11,0 | 6,5 | 35,20 | 27,70 | 10,90 | 46,70 | 2,99 | 2,78 | ||||
30П | 300 | 100 | 6,5 | 11,0 | 12,0 | 7,0 | 40,50 | 31,80 | 12,00 | 54,80 | 3,12 | 2,83 | ||||
33П | 330 | 105 | 7,0 | 11,7 | 13,0 | 7,5 | 46,50 | 36,50 | 13,10 | 64,60 | 3,25 | 2,90 | ||||
36П | 360 | 110 | 7,5 | 12,6 | 14,0 | 8,5 | 53,40 | 41,90 | 14,30 | 76,30 | 3,38 | 2,99 | ||||
40П | 400 | 115 | 8,0 | 13,5 | 15,0 | 9,0 | 61,50 | 48,30 | 15,80 | 89,90 | 3,51 | 3,05 |
Таблица 3
Швеллеры экономичные с параллельными гранями полок
Номер швеллера серии Э | h | b | s | t | R | r | Пло- щадь попе- реч- ного сече- ния F, см² | Масса 1 м, кг | Справочные значения для осей | X0, см | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
не более | X−X | Y−Y | |||||||||||||
мм | Ix, см4 | Wx, см³ | ix, см | Sx, см³ | Iy, см4 | Wy, см³ | iy, см | ||||||||
5Э | 50 | 32 | 4,2 | 7,0 | 6,5 | 2,5 | 6,10 | 4,79 | 22,9 | 9,17 | 1,94 | 5,62 | 6,02 | 3,05 | 1,23 |
6,5Э | 65 | 36 | 4,2 | 7,2 | 6,5 | 2,5 | 7,41 | 5,82 | 48,9 | 15,05 | 2,57 | 9,02 | 9,42 | 4,13 | 1,32 |
8Э | 80 | 40 | 4,2 | 7,4 | 7,5 | 2,5 | 8,82 | 6,92 | 90,0 | 22,50 | 3,19 | 13,31 | 13,93 | 5,38 | 1,41 |
10Э | 100 | 46 | 4,2 | 7,6 | 9,0 | 3,0 | 10,79 | 8,47 | 35,17 | 4,04 | 20,55 | 22,68 | 7,47 | 1,56 | |
12Э | 120 | 52 | 4,5 | 7,8 | 9,5 | 3,0 | 13,09 | 10,24 | 51,17 | 4,84 | 29,75 | 35,12 | 10,03 | 1,70 | |
14Э | 140 | 58 | 4,6 | 8,1 | 10,0 | 3,0 | 15,41 | 12,15 | 70,81 | 5,67 | 40,96 | 51,76 | 13,13 | 1,86 | |
16Э | 160 | 64 | 4,7 | 8,4 | 11,0 | 3,5 | 17,85 | 14,01 | 94,43 | 6,50 | 54,41 | 73,17 | 16,70 | 2,02 | |
18Э | 180 | 70 | 4,8 | 8,7 | 11,5 | 3,5 | 20,40 | 16,01 | 7,34 | 70,05 | 20,87 | 2,18 | |||
20Э | 200 | 76 | 4,9 | 9,0 | 12,0 | 4,0 | 23,02 | 18,07 | 8,17 | 88,03 | 25,54 | 2,35 | |||
22Э | 220 | 82 | 5,1 | 9,5 | 13,0 | 4,0 | 26,36 | 20,69 | 9,00 | 31,54 | 2,52 | ||||
24Э | 240 | 90 | 5,3 | 10,0 | 13,0 | 4,0 | 30,19 | 23,69 | 9,85 | 40,07 | 2,78 | ||||
27Э | 270 | 95 | 5,8 | 10,5 | 13,0 | 4,5 | 34,87 | 27,37 | 10,97 | 47,43 | 2,83 | ||||
30Э | 300 | 100 | 6,3 | 11,0 | 13,0 | 5,0 | 39,94 | 31,35 | 12,09 | 55,58 | 2,88 | ||||
33Э | 330 | 105 | 6,9 | 11,7 | 13,0 | 5,0 | 46,15 | 36,14 | 13,18 | 65,78 | 2,94 | ||||
36Э | 360 | 110 | 7,4 | 12,6 | 14,0 | 6,0 | 52,90 | 41,53 | 14,33 | 77,76 | 3,04 | ||||
40Э | 400 | 115 | 7,9 | 13,5 | 15,5 | 6,0 | 61,11 | 47,97 | 15,83 | 91,80 | 3,10 |
Таблица 4
Швеллеры легкой серии с параллельными гранями полок
Номер швеллера серии Л | h | b | s | t | R | r | Пло- щадь попе- реч- ного сече- ния F, см² | Масса 1 м, кг | Справочные значения для осей | X0, см | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
не более | X−X | Y−Y | |||||||||||||
мм | Ix, см4 | Wx, см³ | ix, см | Sx, см³ | Iy, см4 | Wy, см³ | iy, см | ||||||||
12Л | 120 | 30 | 3,0 | 4,8 | 7 | — | 6,39 | 5,02 | 22,54 | 4,60 | 13,43 | 5,02 | 2,24 | 0,89 | 0,76 |
14Л | 140 | 32 | 3,2 | 5,6 | 7 | — | 7,57 | 5,94 | 30,42 | 5,31 | 18,23 | 6,55 | 2,70 | 0,93 | 0,78 |
16Л | 160 | 35 | 3,4 | 5,3 | 8 | — | 9,04 | 7,10 | 41,49 | 6,06 | 24,84 | 9,23 | 3,46 | 1,01 | 0,83 |
18Л | 180 | 40 | 3,6 | 5,6 | 8 | — | 10,81 | 8,49 | 55,98 | 6,83 | 33,49 | 14,64 | 4,10 | 1,16 | 0,94 |
20Л | 200 | 45 | 3,8 | 6,0 | 9 | — | 12,89 | 10,12 | 74,82 | 7,62 | 44,59 | 22,37 | 6,51 | 1,32 | 1,06 |
22Л | 220 | 50 | 4,0 | 6,4 | 10 | — | 15,11 | 11,86 | 97,36 | 8,42 | 57,82 | 32,85 | 8,61 | 1,47 | 1,19 |
24Л | 240 | 55 | 4,2 | 6,8 | 10 | — | 17,41 | 13,66 | 9,21 | 72,90 | 46,25 | 11,04 | 1,63 | 1,31 | |
27Л | 270 | 60 | 4,5 | 7,3 | 11 | — | 20,77 | 16,30 | 10,33 | 97,48 | 65,10 | 14,17 | 1,77 | 1,40 | |
30Л | 300 | 65 | 4,8 | 7,8 | 11 | — | 24,30 | 19,07 | 11,45 | 89,08 | 17,84 | 1,91 | 1,51 |
Таблица 5
Швеллеры специальные
Номер швеллера серии C | h | b | s | t | R | r | Уклон полок, % | Пло- щадь попе- реч- ного сече- ния F, см² | Масса 1 м, кг | Справочные значения для осей | X0, см | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
не более | X−X | Y−Y | |||||||||||||
мм | Ix, см4 | Wx, см³ | ix, см | Iy, см4 | Wy, см³ | iy, см | |||||||||
8С | 80 | 45 | 5,5 | 9,0 | 9,0 | 1,5 | 6 | 11,80 | 9,26 | 28,95 | 3,13 | 22,24 | 7,63 | 1,38 | 1,57 |
14С | 140 | 58 | 6,0 | 9,5 | 9,5 | 4,75 | — | 18,51 | 14,53 | 80,50 | 5,52 | 53,20 | 13,01 | 1,70 | 1,71 |
14Са | 140 | 60 | 8,0 | 9,5 | 9,5 | 5,0 | 10 | 21,30 | 16,72 | 87,01 | 5,35 | 61,02 | 14,09 | 1,69 | 1,67 |
16С | 160 | 63 | 6,5 | 10,0 | 10,0 | 5,0 | — | 21,95 | 17,53 | 6,28 | 73,30 | 16,30 | 1,83 | 1,80 | |
16Са | 160 | 65 | 8,5 | 10,0 | 10,0 | 5,0 | — | 25,15 | 19,74 | 6,10 | 83,40 | 17,55 | 1,82 | 1,75 | |
18С | 180 | 68 | 7,0 | 10,5 | 10,5 | 5,3 | — | 25,70 | 20,20 | 7,04 | 98,50 | 20,10 | 1,96 | 1,88 | |
18Са | 180 | 70 | 9,0 | 10,5 | 10,5 | 5,3 | — | 29,30 | 23,00 | 6,84 | 21,30 | 1,95 | 1,84 | ||
18Сб | 180 | 100 | 8,0 | 10,5 | 10,5 | 5,0 | 6 | 34,04 | 26,72 | 7,25 | 43,58 | 3,00 | 2,99 | ||
20С | 200 | 73 | 7,0 | 11,0 | 11,0 | 5,5 | 10 | 28,83 | 22,63 | 7,86 | 24,19 | 2,11 | 2,02 | ||
20Са | 200 | 75 | 9,0 | 11,0 | 11,0 | 5,5 | 10 | 32,83 | 25,77 | 7,64 | 25,88 | 2,09 | 1,95 | ||
20Сб | 200 | 100 | 8,0 | 11,0 | 11,0 | 5,5 | 6 | 36,58 | 28,71 | 8,03 | 46,30 | 2,99 | 2,93 | ||
24С | 240 | 85 | 9,5 | 14,0 | 14,0 | 7,0 | — | 44,46 | 34,90 | 9,29 | 43,70 | 2,46 | 2,35 | ||
26С | 260 | 65 | 10,0 | 16,0 | 15,0 | 3,0 | — | 44,09 | 34,61 | 9,63 | 5,03 | 3,91 | |||
26Са | 260 | 90 | 10,0 | 15,0 | 15,0 | 7,5 | 8 | 50,60 | 39,72 | 10,07 | 52,62 | 2,60 | 2,48 | ||
30С | 300 | 85 | 7,5 | 13,5 | 13,5 | 7,0 | 10 | 43,88 | 34,44 | 11,74 | 41,41 | 2,44 | 2,20 | ||
30Са | 300 | 87 | 9,5 | 13,5 | 13,5 | 7,0 | 10 | 49,88 | 39,15 | 11,41 | 43,93 | 2,41 | 2,13 | ||
30Сб | 300 | 89 | 11,5 | 13,5 | 13,5 | 7,0 | 10 | 55,88 | 43,86 | 11,15 | 46,29 | 2,38 | 2,09 |
2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см³.
2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1-5, используют для построения калибров и на профиле не контролируют.
2.4 Форма швеллера и предельные отклонения размеров должны соответствовать приведенным на рисунках 1-3 и в таблицах 6 и 7.
Рисунок 3
Таблица 6
Предельные отклонения параметров
В миллиметрах
Параметр | Интервал значений параметра | Предельное отклонение |
---|---|---|
Высота h | До 80 включ. | ±1,5 |
» 200 » | ±2,0 | |
200 » 400 » | ±3,0 | |
Ширина полки b | До 40 включ. | ±1,5 |
» 89 » | ±2,0 | |
» 89 | ±3,0 | |
Толщина полки t | До 10 включ. | -0,5 |
» 11 » | -0,8 | |
» 11 | -1,0 | |
Толщина стенки s | До 5,1 включ. | ±0,5 |
Св. 5,1 » 6,0 » | ±0,6 | |
» 6,0 | ±0,7 | |
Прогиб стенки ƒ по высоте h сечения профиля, не более | До 100 включ. | 0,5 |
» 200 » | 1,0 | |
» 200 » 400 » | 1,5 | |
Примечания
1 Для швеллеров серии Л прогиб стенки не должен превышать 0,15s. 2 Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют. 3 Прогиб стенки ƒ швеллера измеряют, как показано на рисунке 3. 4 Для швеллеров серий «У», «П», «Э» допускается прогиб стенки ƒ по высоте h сечения профиля не более 0,25ƒ, кроме профилей с толщиной стенки 5,1; 5,3; 5,4; 5,6 и 5,8 мм. 5 Плюсовые предельные отклонения по толщине полки () ограничиваются предельными отклонениями по массе. |
Таблица 7
Допустимые значения перекоса полок
В миллиметрах
bb
Параметр | Категория точности | ||
---|---|---|---|
Высокая | Повышенная | Обычная | |
Перекос полки Δ (Δ’), не более, при ширине полки b: | |||
до 95 включ. | 0,9 | 1,0 | 1,2 |
св. 95 | 0,01b | ||

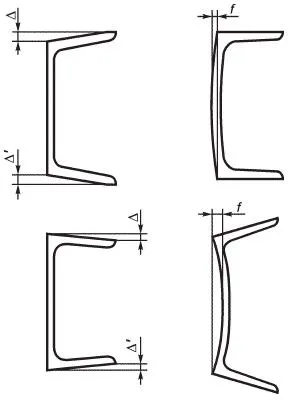

Примечание — Перекос полки Δ (Δ’) швеллера измеряют, как показано на рисунке 3. |
(Измененная редакция, Изм. N 1).
2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4% до 10%.
По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8% при h ≤ 300 мм и 5% при h > 300 мм.
2.4.2 В зависимости от величин перекоса полок швеллеры изготовляют высокой, повышенной и обычной категории точности.
Допустимые значения перекоса полок не должны превышать приведенных в таблице 7.
(Введен дополнительно, Изм. N 1).
2.5 Притупление прямых углов швеллеров до N 20 не должно превышать 2,5 мм, свыше N 20 — 3,5 мм. Притупление внешних углов не контролируют.
2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м:
- мерной длины;
- мерной длины с немерной в количестве не более 5% массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 5% массы партии;
- немерной длины;
- ограниченной длины в пределах немерной.
2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:
- +40 мм — при длине от 2 до 8 м включ.;
- +[40+5(l−8)] мм, но не более 100 мм — при длине св. 8 м,
где l — длина швеллера, м.
2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.
Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.
2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины; по соглашению изготовителя с потребителем — до 0,15% длины.
2.10 Предельные отклонения по массе не должны превышать ±4% для партии и ±6% для отдельного швеллера.
Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1- 5.
При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.
2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.
Ключевые слова: швеллеры горячекатаные, сортамент, параметры, размеры, предельные отклонения, справочные величины
Как называются чертежи на которых изображают мосты и дороги?
Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:
-
Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.
-
Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.
-
Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.
-
Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.
-
Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.
-
Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.
-
Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.
