Пластиковые окна, с одной стороны, имеют множество положительных сторон. Их преимущества бесспорны, однако существует и один существенный недостаток – излишняя герметичность. Полная герметичность может иметь негативное влияние на микроциркуляцию внутри помещения, поэтому может понадобиться дополнительный источник проветривания. Если рассматривается вопрос «аэробокс на пластиковые окна», стоит учитывать возможность дополнительной вентиляции.

Конечно, можно обойтись щелевым проветриванием, но у него много минусов, включая уличный шум. И для вентиляции в таком случае можно использовать приточные оконные клапаны, включая серию приточек Air Box (насчитывающую три отдельных варианта клапана).

Назначение устройства

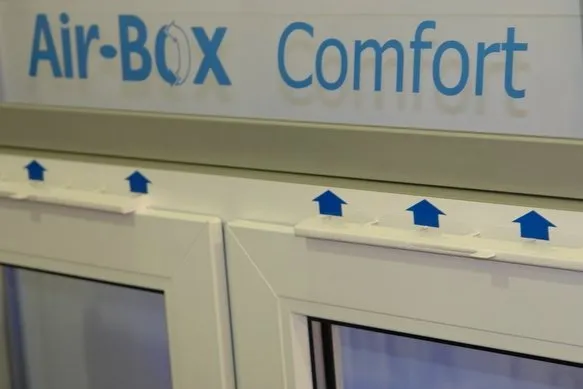

Система микропроветривания Air-Box

Основная задача клапана заключается в создании промежуточного буфера между уличной поверхностью окна и помещением, где может происходить воздухообмен с эффектом свежего притока. Оконная система в данном случае выступает конструкционной и несущей базой для размещения приспособления. Причем не в каждую конструкцию можно встроить устройство микропроветривания Air-Box Comfort. Приточный клапан данного типа совмещается с окнами из ПВХ, имеющими поворотный и поворотно-откидной механизм регулировки.

Конструкция клапана

Функция у клапана довольно сложная и ответственная, однако устройство – простое. Основа конструкции помимо аксессуаров сформирована двумя частями:

  • Внешний козырек с защитной решеткой. Устанавливается с уличной стороны окна.
  • Непосредственно клапан, который монтируется на створке с тыльной стороны.

Основным материалом изготовления выступает АБС-пластик, что отражается и в фактуре вентиляционного клапана Air-Box Comfort – белый тон применяется как основной вариант цветового оформления в семействе, но изготовитель предоставляет возможность заказа в другом цветовом решении по шкале RAL. Также часть деталей выполняется из поливинилхлорида.

Из рабочих качеств конструкции можно отметить среднюю пропускную способность на уровне 30-42 м3/час, водонепроницаемость и защиту от насекомых. Собственно, главные опасения потенциальных пользователей таких клапанов обычно связываются с негативными последствиями от нарушения герметизации. Но защиту от загрязнений, тех же насекомых и прочих нежелательных объектов как раз обеспечивает решетка.

Технические параметры.

Технические параметры Air-box Standart
Воздухопроницаемость при статическом давлении 10 Па, куб.м./час 4,8
Звукоизоляция от транспортного шума RA, дБА 32
Сопротивление теплопередаче, м 2 * O C/Вт 0,59
Способ регулировки объёма поступающего воздуха автоматический
Габаритные размеры комплекта мм Зависит от профиля: (2×125)x43x14 (2×125)x32x12 (2×125)x21x12
Цвет белый, RAL по заказу
Материал АБС, ПВХ
Минимально возможная ширина створки 30см

Принцип работы клапана

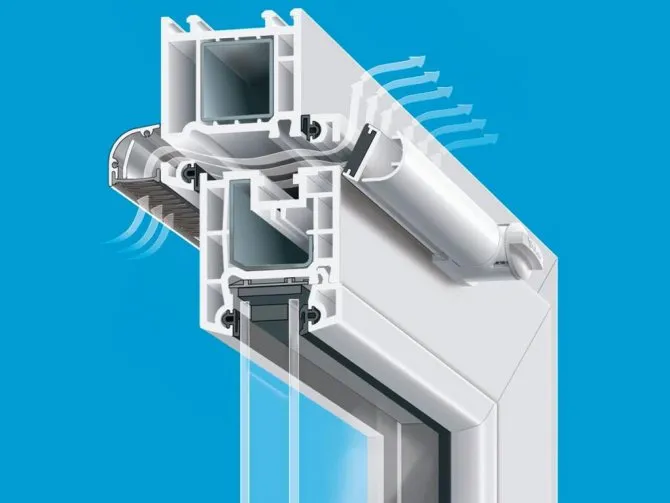

Принцип работы Air-Box Comfort

Поступление воздушных потоков происходит под силой атмосферного давления в несколько этапов. Сначала воздух проникает в канал между створкой и рамой на участке размещения уплотнителей, которые заменяются в процессе монтажа. Далее уже непосредственно через клапан, размещенный на створке в ее верхней части, потоки засасываются в помещение. При организации комплексного воздухообмена пластиковое окно будет выполнять лишь часть функций вентиляции. Наибольшего эффекта можно добиться, если в помещении также организован стабильный отвод теплого «отработанного» воздуха, для чего монтируются и специальные вентканалы. Если в вытяжной системе отсутствует дополнительный силовой привод с вентилятором, то эффективность циркуляции будет полностью зависеть от разницы давлений. В обратном случае естественный приток осуществляется при поддержке усилия вытяжной системы.

Например, оптимальная работа естественного воздухообмена отмечается в условиях, когда уличная температура составляет не более 5 °С. Если делается акцент на проветривание в жаркую погоду, то специалисты рекомендуют заранее продумывать и включение принудительной вытяжки.

Необходимость использования

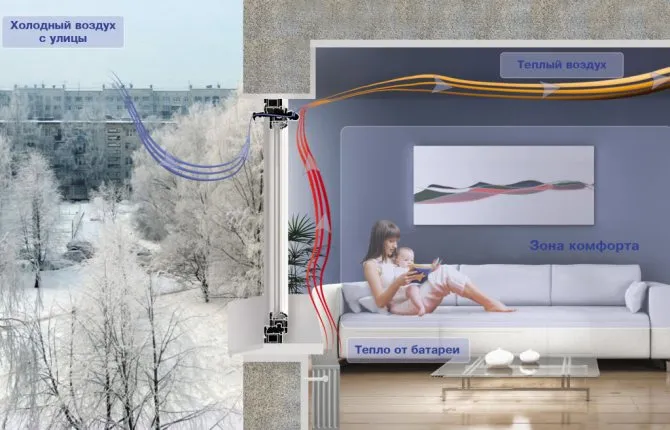

Мать с ребенком в теплой квартире

Благодаря современным эластичным и высокопрочным уплотнителям обеспечивается высокая плотность притвора створок пластиковых окон. Необходимую кратность обмена воздуха внутри жилого помещения должна обеспечивать естественная вентиляция, предусмотренная в проектах современных многоэтажных домов.

Для ее полноценного функционирования необходимо поступление в жилые помещения уличного воздуха, чему и препятствуют практически герметично закрытые пластиковые окна.

Нарушение нормативного воздухообмена, вызванное герметичностью оконных конструкций, выполненных из поливинилхлоридного профиля, приводит к избыточной влажности воздуха внутри жилых помещений, а это, в свою очередь, способствует образованию конденсата, появлению спор плесни и грибков, накапливанию в домашней атмосфере избыточного числа вредных и токсичных газов.

Прибегая к обычному проветриванию жилого помещения, квартировладелец сводит на нет все преимущества пластиковых оконных конструкций.

При установке стандартного пластикового окна:

  1. Нарушается шумоизоляция помещения.
  2. Появляющиеся сквозняки представляют опасность для здоровья.
  3. Уплотнители и запоры подвержены ускоренному износу.
  4. Ухудшение теплоизолирующих характеристик приводит к увеличению затрат на отопление.

Для устранения парадоксальности ситуации, при которой установка высокоэффективных, эстетично привлекательных и надежных в эксплуатации оконных систем из пластикового профиля, приводит к нарушению микроклимата и экологической ситуации внутри жилого помещения, предназначены клапанные устройства приточной вентиляции.

Особенности модификаций клапана

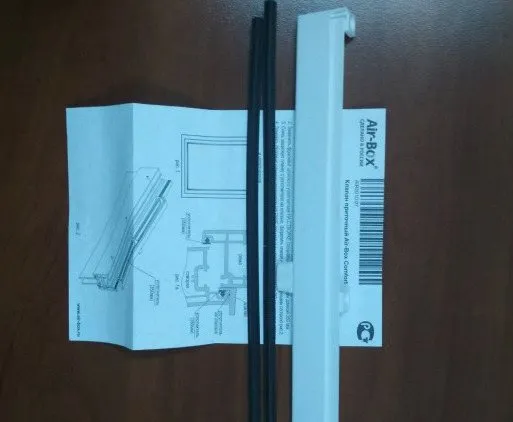

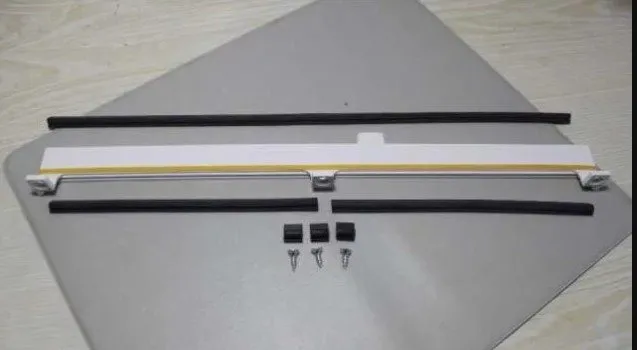

Комплект клапана Air-Box

В линейке Air-Box предусмотрено несколько версий клапанов, отличающихся нюансами конструкционного исполнения и эксплуатационными свойствами. В частности, модификация Comfort S рассчитана на установку на «глухие» окна из пластика, а также подходит для рамных конструкций из дерева и алюминия. Что касается рабочих показателей, то интенсивность притока фиксируется на одном уровне порядка 41 м3/час, а качество шумоизоляции и фильтрации потоков остаются прежним. С точки зрения возможностей инсталляции, клапан Air-Box Comfort S более универсален, однако он дает меньше возможностей при выборе рабочих режимов.

Еще одна версия приточного клапана данной марки представлена конструкцией Standart. Этот вариант уместно использовать для обеспечения функции самовентиляции окна, при которой будет снижен уровень влажности поступающих потоков. Благодаря этому решению регуляция микроклиматических условий происходит с минимальными рисками естественного выпадения конденсата.

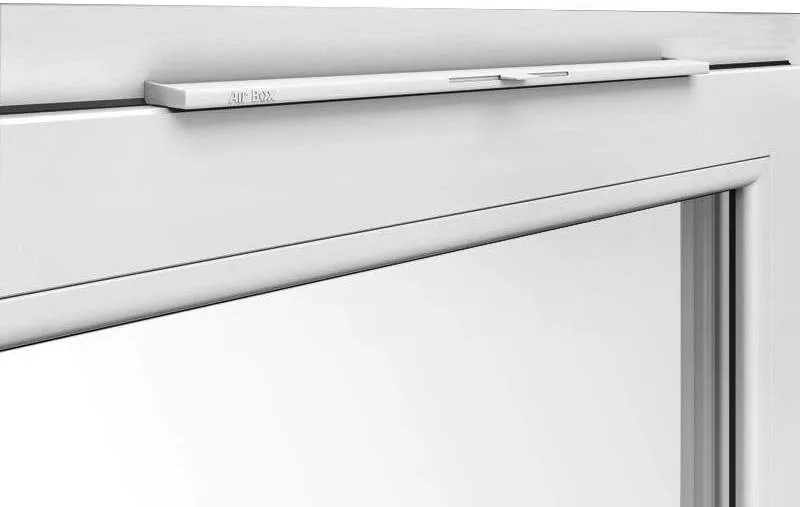

Вентиляционный клапан Air-Box Comfort

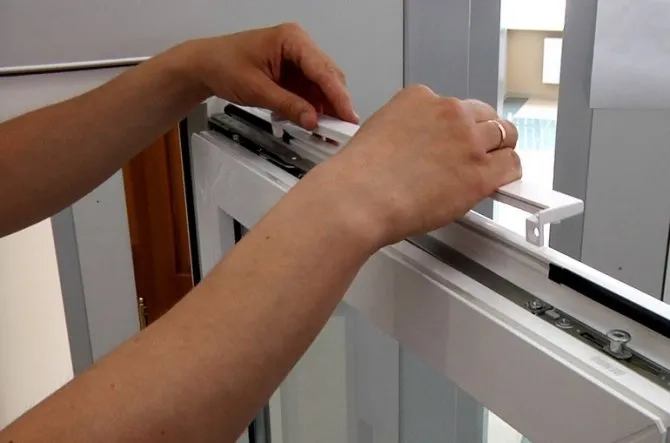

Облегченный и наиболее распространенный способ установки клапана без необходимости выполнения фрезеровки. Из рабочего инструмента потребуется крестовая отвертка, нож и устройствами для разметки. Перед выполнением монтажа необходимо открыть створку окна, снять часть герметизирующего уплотнителя ножом и поставить на его место специальную прокладку клапана Air-Box Comfort, входящую в комплект. Затем выполняется непосредственно монтаж устройства:

  • В пазовые точки уплотнителя интегрируются заглушки с направленной вниз «юбкой».
  • В верхней части по линии направления стержней кронштейнов относительно окна клапан размещается на створочном наплыве.
  • Устройство фиксируется шурупами с пропуском через кронштейны.
  • Устанавливается уплотнитель. Его размещают в пазовых точках между опорными деталями.
  • В паз между опорными креплениями вводится материал уплотнения.

Установка клапана с фрезеровкой

Для выполнения рабочих операций потребуется электродрель, электролобзик, монтажный нож, напильник и разметочный инструмент с герметиком. Монтаж производится в следующей последовательности:

  • На месте установки выполняется разметка контуров. Для облегчения этой процедуры створку окна желательно снять.
  • В точках фиксации выполняются сквозные отверстия диаметром 5 мм. Затем подготовленные отверстия рассверливаются до диаметра в 10 мм, что создаст условия для монтажа конструкции с перфорацией.
  • На участке между двумя крайними точками фиксации выполняется сквозная щель, края которой в дальнейшем зачищаются напильником.
  • Монтажная планка приточного клапан Air-Box Comfort крепится на поверхность створочного наплава с помощью саморезов. Перед выполнением фиксации оснастка дрели должна быть обработана герметиком, что повысит плотность фиксирующего узла.
  • В месте наплавки рамы выполняется фрезеровка паза. Позиция клапана размечается по шаблону, после чего электролобзиком вырезается паз.
  • На внешней стороне рамы устанавливается наружная часть клапана. Элемент также крепится саморезами с предварительной обработкой герметиком.
  • Производится установка створки на рамные петли.
  • Сборочные мероприятия. Оконная створка ставится на свое место.
  • Внутренняя часть клапана устанавливается на монтажную планку защелками и клипсами.

Положительные отзывы о модели

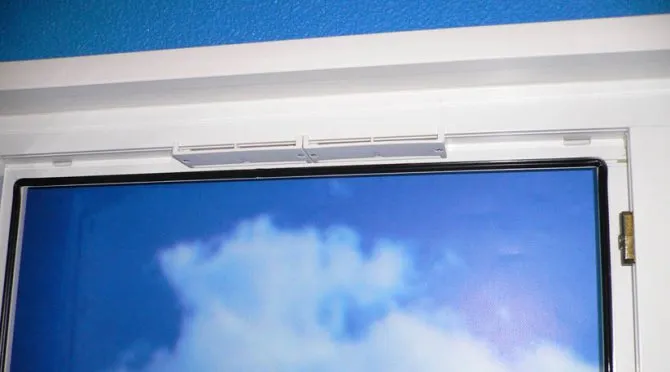

Приточный клапан Air-Box Comfort

Большинство пользователей данного приспособления отмечают его преимущества как простого, удобного в установке и относительно эффективного решения задачи точечной вентиляции. Без радикальных изменений конструкции окна и в принципе без капитального монтажа владелец получает возможность организации системы проветривания конкретного помещения. Это не единственный продукт такого типа на отечественном рынке, однако отзывы о клапане Air-Box Comfort подчеркивают его преимущества и в плане регуляционной функции. С помощью специальной ручки в конструкции можно изменять положение заслонки, управляя тем самым интенсивностью воздушного притока.

Небольшие рекомендации

Рекомендации по установке и эксплуатации клапана Air-Box

Во время приобретения изделия необходимо обратить внимание на комплектность набора.

Кроме того, нужно выполнять такие условия:

  • Периодически чистить клапан пылесосом и влажной тряпкой.
  • Не закрывать его в сильные холода полностью во избежание промерзания.

Некоторые специалисты, столкнувшиеся с подобными деталями, утверждают, что монтаж их нецелесообразен. Можно обойтись просто изготовлением щелей в плоскости рамы. Это мнение является сугубо личным, так как заводская деталь как минимум прошла испытания на эффективность и безопасность.

Негативные отзывы о модели

Основные недостатки клапана выражаются в его низкой эффективности как средства вентиляции и отдельных эргономических нюансах применения. Что касается первого аспекта, то многие указывают на бесполезность данного решения как единственного канала проветривания. Иными словами, без параллельно работающей принудительной вытяжки в таком улучшении пластикового окна пользы будет немного. Изначально его следует рассматривать именно как дополнение к основной вентиляционной системе. В плане эргономики критические отзывы указывают на необходимость постоянной регулировки заслонки, так как работа клапана крайне зависима от погодных условий – температуры, ветра и давления. Ситуация осложняется тем, что клапан располагается высоко, из-за чего нужно продумывать соответствующие условия для обеспечения легкого доступа к нему.

Проблема обледенения

Производитель в инструкции по эксплуатации вентиляционных систем «Air-Box» предупреждает, что при уличной температуре ниже -15,0°С возможно обледенение конструкции, причем вероятность этого неприятного явления у изделий «Comfort» выше чем у «Comfort-S» и «Standart».
Намерзание льда приводит к затруднению регулировки заслонки и даже к поломке отдельных элементов оконной вентиляции.

Для того, чтобы снизить вероятность обледенения или покрытия изморозью отдельных частей конструкции, пользователь должен придерживаться следующих требований:

  1. При повышении влажности внутри жилого помещения во время влажной уборки, стирки или приготовлении пищи, заслонка клапана должна быть открыта на полную величину.
  2. В сильные морозы, клапан следует полностью закрыть или открыть – в последнем случае дефицит тепла внутри жилища компенсируют повышением мощности отопительной системы.
