Значимость хорошей вентиляции в доме осознаем, когда сталкиваемся с духотой. Это состояние неудобное, и мы даже в холодное время открываем окна. Однако открытые окна часто приводят к холоду в помещении или ощущению сквозняка, которое может нарушить покой.

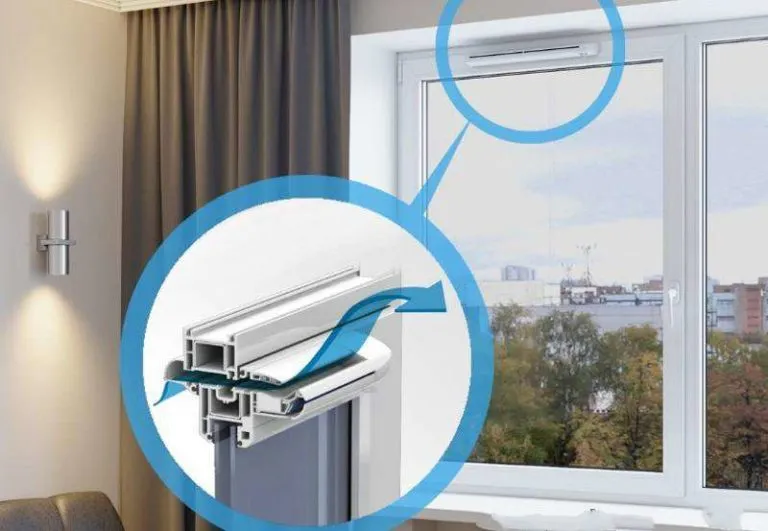

Для чего нужен приточный клапан

При строительстве или реконструкции дома мы делаем всё возможное, чтобы он был тёплым. Один из ключевых моментов – установка герметичных пластиковых окон. В доме становится намного теплее. Но у герметичности есть обратная сторона – нет поступления свежего воздуха. Поэтому иногда, даже правильно спроектированная, система вентиляции может не работать. Ведь если нет притока воздуха, то нечего и вытягивать.

Неработающая вентиляция – это повышенная влажность, которая способствует развитию плесени и запотеванию окон. При недостатке свежего воздуха мы чувствуем дискомфорт. Выход находим – открываем окно и проветриваем комнату.

Проветриваем открывая окноЕсли окно открыто, воздуха всегда достаточно, но это далеко не всегда хороший выход

Но при открытом окне мешает шум, пыль летит в помещение, а зимой быстро становится слишком холодно. А всё потому, что поступление воздуха слишком интенсивно. Следует подобрать поток так, чтобы дышалось легко, но не было при этом холодно. Решить эту проблему помогают приточные регулируемые клапаны.

Устройство оконного приточного клапана

Любой регулируемый приточный канал – это отверстие с заслонкой, которая позволяет изменять его сечение. Таким образом, регулируется интенсивность поступления воздуха.

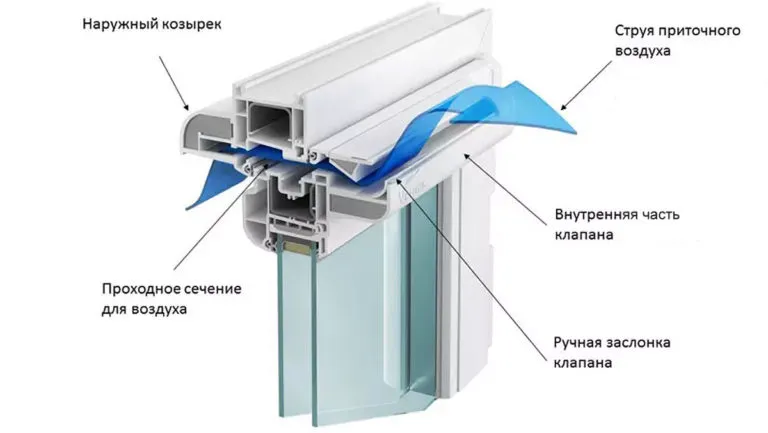

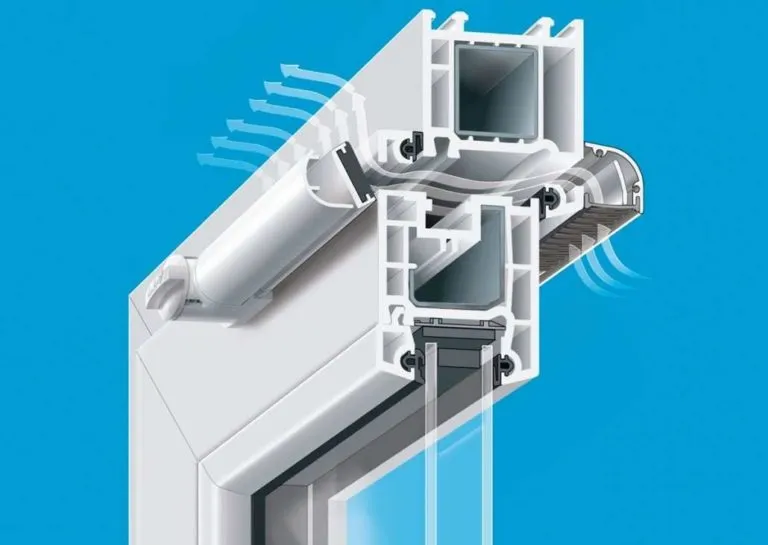

Устройство приточного клапанаОбщее устройство приточного клапана

Устройство приточного клапана в основном состоит из трёх частей:

  1. Внутренняя часть состоит из регулировочного механизма и, как правило, фильтра.
  2. Воздушный канал.
  3. Наружная, уличная часть. Защищает от осадков, а если есть фильтр от пыли, то и частично от шума.

Основной принцип работы этого устройства таков: открывая заслонку больше или меньше, подбирается поступление воздуха в помещение под текущие условия.

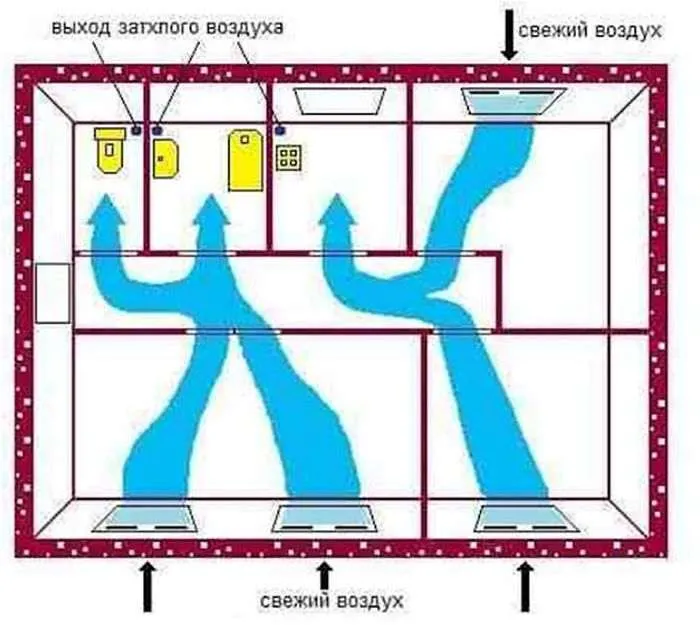

Для эффективной работы вентклапана в квартире должны работать вытяжки, двери при этом должны быть открыты или иметь небольшой зазор от пола.

Виды приточных клапанов

Клапаны вентиляции для ПВХ окон делятся по конструктивным особенностям на три категории:

  • щелевые;
  • фальцевые;
  • накладные.

Кроме этих основных групп вентиляционные клапаны делятся ещё на два вида:

  • с ручным управлением;
  • автоматические.

Более распространены клапаны, имеющие механизм ручного управления. В автоматических приборах механизм управления реагирует на давление или влажность, а для удобства могут снабжаться дистанционным управлением, и встраиваться в систему «умный дом». Суть их работы остаётся той же, но цена значительно выше.

Щелевые устройства

Пожалуй, самый распространённый вариант вентиляционных клапанов. Такую популярность получил из-за простоты монтажа и пропускной способности.

Название клапан щелевого типа получил за счёт щели, которая образуется в результате удаления части уплотнения на оконной раме и блоке стеклопакета. Её размер может иметь ширину 17–40 см, а высоту до 16 мм. Клапан изготавливается в двух вариантах, с одним или двумя блоками.

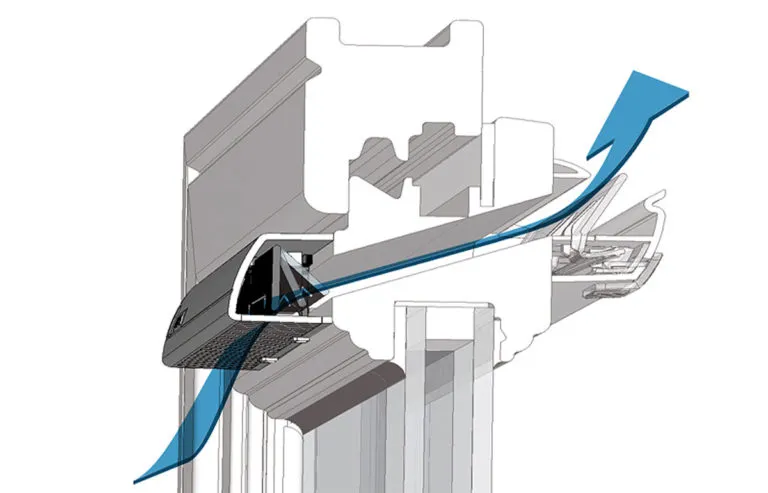

Щелевой клапанЩелевой клапан не сложен в установке и эстетичен

К достоинствам этих устройств относится:

  • возможность установки без снятия стеклопакета;
  • хорошая пропускная способность (до 20 м³/ч);
  • защита от шума и пыли.

К недостаткам можно отнести необходимость фрезеровки пластика при монтаже двухблочных моделей.

Фальцевые модели

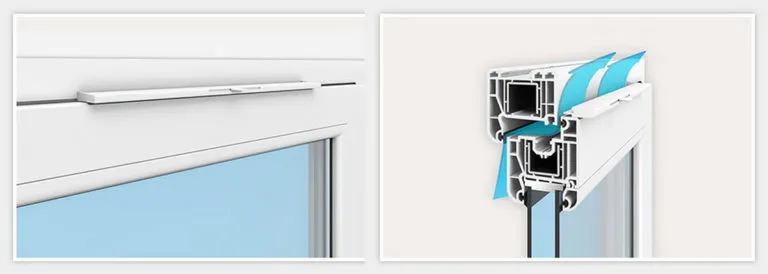

Приточка выполненная на фальцевых моделях, также весьма популярна, хотя её установка несколько сложнее. При монтаже нет необходимости снимать стеклопакет, а внесение изменений в конструкцию окна минимальны.

Воздушный канал оборудуется в раме или створке окна. Пластик можно просверлить как простым сверлом, так и специальными инструментами – фрезами, отсюда и название фрезеровать. При установке нужно точно выбрать место, чтобы не повредить внутренние элементы.

Фальцевый клапанФальцевый клапан требует вмешательства в элементы рамы

Плюсы:

  • простота монтажа;
  • низкая стоимость;
  • сохранение шумоизоляции окна;
  • наличие автоматических моделей.

Минус фальцевых клапанов в маленькой пропускной способности потока — до 5 м³/ч. Для увеличения потока рекомендуется устанавливать два комплекта.

Если фальцевый «приточник» оборудован датчиком влажности, то отдайте предпочтение моделям, где датчик-привод находится на некотором удалении от вентиляционного канала, это повысит его точность.

Накладные модели клапанов

Такой приточный клапан в окне заранее устанавливается при его производстве. Однако может быть изготовлен по индивидуальным размерам в уже установленное окно. В этом случае потребуется демонтаж стеклопакета и изменение его размера. Эти устройства имеют высокую производительность до 100 м3/ч и их использование рационально, к примеру, в офисных помещениях. Накладные клапаны легко пропускают уличный шум и снижают теплоизоляцию окна.

Как обслуживать

Обслуживание оконных приточных клапанов заключается в очищение от пыли раз-два в году или смене фильтров. Для помещений расположенных близко к оживлённым трассам, возможно, потребуется очистка раз в квартал.

Обслуживание проводится по инструкции и может заключаться в удалении скопившейся пыли с помощью кисти или пылесоса. Мойка в воде обычно недопустима, если она не разрешена в руководстве.

Почему на окне?

Приток воздуха может быть организован двумя путями — через окно или стену, отток происходит через вытяжку в санузле и/или на кухне.

Чаще делают в окне по нескольким причинам: первая – её проще сделать, чем делать дыру в стене, а второе – дешевле. Кроме того, есть ещё два довода за:

  1. Раньше через неплотные оконные щели деревянных рам он и поступал. Вот только приток был нерегулируемым и часто был излишним.
  2. Обычно под окном стоит радиатор отопления. Тёплый воздух от него поднимается и, перемешиваясь с уличным, обеспечивает его эффективное движение.

Системы проветривания для пластиковых окон решают проблему поступления свежего воздуха в квартиру — это основной плюс этих устройств и не единственный. Однако они не лишены недостатков.

Достоинства

Любое дооборудование – дополнительные расходы, но применив эти недорогие устройства, обеспечивающие правильную работу вентиляции, можно обойтись небольшими вложениями.

Подача воздуха через окна ПВХ требует специальных устройств или профилей Достаточное количество кислорода – вот для чего нужен вентклапан для пластиковых окон

Установив клапан на пластиковое окно, вы получите:

  • приток свежего воздуха;
  • снижение потерь тепла;
  • отсутствие сквозняка.

Немаловажно это для семей с детьми, ведь створка всегда закрыта, так что выпасть ребёнок не сможет. Нет необходимости открывать и закрывать створки много раз за день, снижается нагрузка на фурнитуру.

Ещё один плюс – вам не нужна москитная сетка. Даже если модель самая простая, очень мала вероятность проникновения насекомых через неё. А чтобы её свести вообще к нулю, можно вложить в накладку кусочек москитной сетки.

Минусы оконной вентиляции

Как у любой техники, у оконных проветривателей есть несколько минусов. Они могут быть связаны с плохим качеством товара, ошибками при установке, а также типичными недостатками изделий. Основными являются:

  • промерзание в морозы около места установки;
  • снижение тепло и звукоизоляции;
  • в жаркую погоду не обеспечивают проветриваемость;
  • автоматические модели слишком дороги;
  • при некотором направлении ветра может быть характерный свист.

Все эти недостатки проявляются в разной степени. Зависит от положения окон, преобладающих ветров и от конкретной модели.

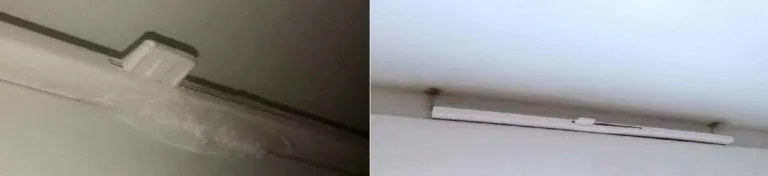

Плюсы и минусы есть у всегоВот какие минусы могут вас ожидать: зимой наледь, а летом — следы пыли

Если дом стоит вдоль трассы, то шум станет серьёзной проблемой. Безусловно, он будет меньше чем при открытой створке, но может быть вполне ощутимым. Некоторые производители для решения проблемы предлагают дополнительные накладки, которые устанавливаются на раму снаружи.

Еще один минус в том, что некоторые модели для установки требуют вырезать отверстия в профилях. А это потеря гарантии. Выход – заказывать клапаны в той же фирме, что ставила окна или отказываться от гарантийного обслуживания.

Популярные модели

По способу управления есть ручные приточные клапаны на окна и автоматизированные. С ручным управлением всё понятно — двигая ручку заслонки, меняем её положение. Наиболее популярен в этом классе приточный клапан Air-Box (в обиходе «аир-бокс»). Это проветриватель c ручной регулировкой. Фильтрация и защита от шума не предусмотрена. Зато привлекательная цена.

Вентиляция на пластиковые окна может быть организована при помощи этой моделиПриточный клапан Air-Box – наиболее популярная модель устройства для проветривания без открывания окон

Приточное устройство Air-Box

Air-box – это самый простой из клапанов и представляет собой пластиковую накладку, устанавливаемую в оконный фальц. Требуется только вырезать кусок уплотнительной резины и заменить её наиболее тонкий уплотнитель, который включён в комплектацию. Резинка заправляется в паз, накладка фиксируется саморезами.

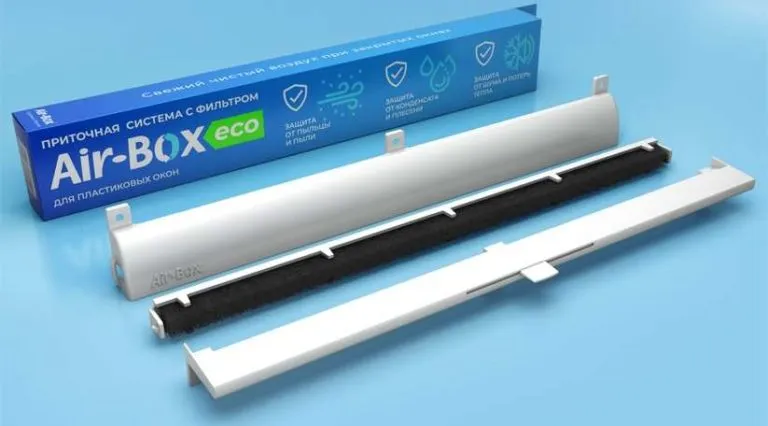

Модификация Air-Box eco имеет внешнюю накладку, которая фиксируется на раме снаружи. Накладка содержит дополнительный фильтр, что решает проблему пыли и немного снижает уровень шума.

Автоматический клапан Aereko

На нашем рынке оконные клапаны для проветривания с автоматизированным управлением представлены фирмой Aereko (Аерэко). Она изготавливает гигрорегулируемые приточные клапаны, в том числе и на окна.

Автоматическое управление заслонкой осуществляет гигрорегулируемая система, работа которой основана в реагировании на внешнюю температуру и влажность в помещении. Имеют фильтрующий элемент, а также переключатель перехода в ручной режим работы.

Если вам нужен вентиляционный клапан на балкон - это один из вариантовАэроклапан «Аэрдеко» имеет наружную накладку, которая повышает уровень защиты от шума и пыли

Дополнительная наружная накладка, позволяет снизить уровень шума до 42 дБ. При установке требуется фрезеровка в профиле, створке и раме. Для упрощения монтажа в комплекте имеется шаблон, по которому вырезаются необходимые отверстия.

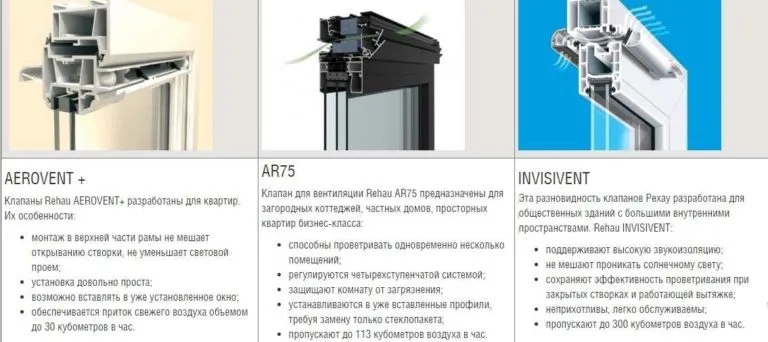

Модели фирмы Rehau (Рехау)

Более разнообразна продукция фирмы Rehau. Эта фирма производит оконные профили и имеет решения для различных категорий потребителей. Самые простые «Аэровент» предназначены для квартир стандартного размера, AR75 – для коттеджей и больших квартир, Invisivent – для коммерческих объектов.

Вентиляцию через окна осваивают и производители профилейВентиляция от Rehau

Монтаж у моделей разный. Аэровент можно поставить на существующее окно, АР75 тоже можно поставить без замены рамы, но стеклопакет менять придётся. А Invisivent  («Инвисивент») устанавливается только при производстве оконного блока.

Изделия МАСО

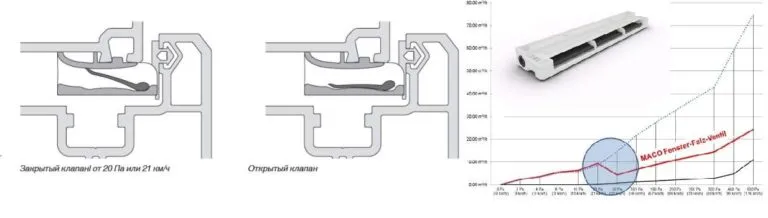

Фирма MACO делает проветривающие клапана для окон, которые регулируют зазор в зависимости от силы ветра. Чем сильнее ветер, тем меньше становится просвет. При скорости ветра в 20 м/с и выше клапан закрывается совсем.

Одна из моделей с защитой от сильного ветра , повышенной влажности и пылиИнтенсивность потока регулируется положением металлического язычка, который отклоняется в зависимости от силы ветра

Особенности этого клапана:

  • устанавливается вертикально недалеко от угла блока;
  • можно ставить на уже существующее окно;
  • есть возможность полностью закрыть просвет.

В общем, разработчики учли большинство недостатков простых моделей.

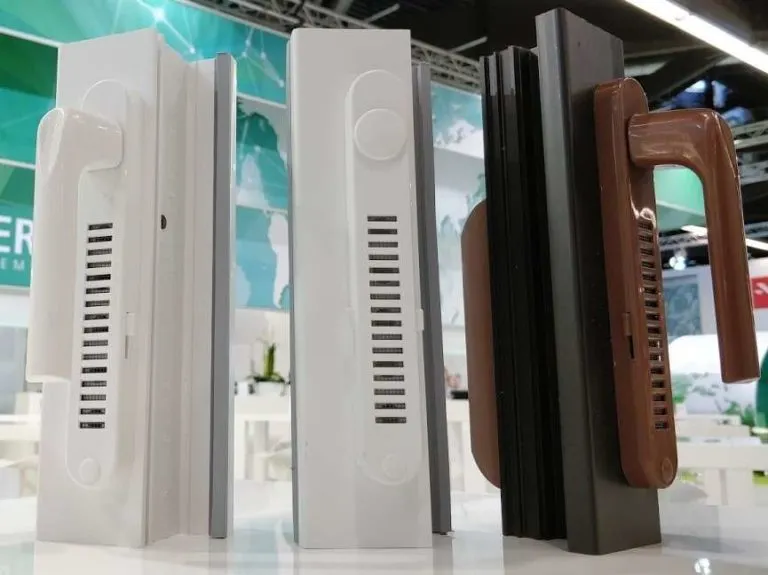

Оконный фильтр OKFIL с ручкой

Система проветривания не обязательно должна выглядеть накладкой на верхнюю часть рамы. Есть варианты, которые встраиваются в ту часть, где крепится ручка.

Для поступления воздуха в окна ПВХ можно установить специальную руку с регулируемым фильтромСистема проветривания для пластиковых окон может быть устроена при помощи ручки с фильтрующим клапаном

Клапан может быть использован для вентиляции как в частном доме, так и в квартире. Есть модификация без ручки, которую можно ставить на глухое окно в любой точке профиля.

При установке этих устройств требуется фрезеровка профиля, то есть нужно будет по форме накладки насквозь просверлить отверстия, через которые и будет поступать воздух. После этого ставится накладка с фильтрующей вкладкой, задвижка и ручка. Одно устройство рассчитано на 10 м² площади. В больших помещениях ставят дополнительно второй фильтр, но уже без ручки.

Как выбрать клапан приточной вентиляции

Чтобы выбрать оконный проветриватель, не требуется проводить какие-то глобальные расчёты. Данные о площади, которую способен обслужить клапан, обычно указаны в спецификации. Для точного расчёта нужно площадь комнаты или квартиры разделить на площадь, указанную в характеристике. Полученное число указывает на необходимое количество устройств.

Выбор клапана проветривания для стеклопакетов зависит от ваших предпочтений и локации домаДля больших помещений нужно поставить более производительную модель или установить две поменьше на обе створки

Если указана производительность, на которую рассчитан приточный клапан, нужно прикинуть интенсивность воздушного обмена, которая вам необходима. По нормам для одного человека это 3 м³/час.

Конкретную модель выбирайте по параметрам, которые считаете наиболее важными. Если дом стоит в тихом месте и зимы не слишком суровые, подойдёт недорогой аэроклапан микропроветривания для ПВХ окон типа Air-Box или его аналоги.

Если требуется защита от шума и пыли, возьмите что-то более дорогое. Если важно сохранить взломостойкость, рассмотрите варианты замены окон. Сейчас есть профили со встроенными клапанами.

Установка клапана на пластиковое окно

Не каждый оконный клапан приточного воздуха можно поставить в уже существующее окно комнаты или балкона. Есть два типа вентклапанов: с необходимостью фрезерования и без неё. Без фрезерования устанавливаются модели типа Air-Box. Монтаж прост:

  1. Выберите место установки. Чаще всего это верхняя часть стеклопакета.
  2. Разметьте длину клапана на створке и на раме.
  3. По этим отметкам надрежьте уплотнительную резинку и выньте отрезанный кусок.
  4. Вставьте, на место удалённого участка более тонкий уплотнитель из комплекта.
  5. На створке закрепите пластиковый корпус вытяжки. Саморезы для крепления обычно идут в комплекте, и вам для работы будет нужен только шуруповёрт или отвёртка.

Установка аэроклапана закончена. Как видите, никаких фрезеровок. Три дополнительных отверстия не все считают изменением конструкции. Так что гарантия сохраняется, но лучше, конечно, уточнить у установщика или продавца.

Остальные модели для установки требуют сделать сквозные отверстия в профиле. В большинстве этих комплектов идёт накладной шаблон, по которому фрезеруются посадочные места и сверлятся отверстия. Пару примеров монтажа разных моделей смотрите в видео ниже.

Как самому установить откосы на пластиковые окна?


Установка откосов на пластиковые окна может быть выполнена самостоятельно, если вы имеете некоторые навыки в строительстве и ремонте. Вот пошаговая инструкция, как это сделать:

Шаг 1: Подготовка поверхности Перед установкой откосов необходимо очистить поверхность от старых откосов, обоев, краски, пыли и грязи. Затем, используя маскирующую ленту, закройте пластиковое окно, чтобы защитить его от случайного повреждения.

Шаг 2: Измерение откоса Измерьте длину и ширину окна, чтобы подготовиться к созданию откосов. Для изготовления откосов можно использовать гипсокартон, деревянную плиту или другой материал по вашему выбору.

Шаг 3: Создание откоса Режьте материал на размер, который соответствует измеренным размерам окна. Затем, используя дрель и саморезы, установите откос на место.

Шаг 4: Закрепление откоса Закрепите откос к стене, используя специальные крепления или саморезы. Убедитесь, что откос крепко прикреплен к стене, и что он не дребезжит.

Шаг 5: Облицовка откоса Облицуйте откос с помощью гипсокартона или другого материала по вашему выбору. Убедитесь, что облицовка прочно закреплена, и что все швы и углы плотно прилегают друг к другу.

Шаг 6: Шпатлевание и шлифовка Шпатлевание и шлифование необходимо для того, чтобы откосы выглядели ровными и гладкими. Используйте шпателю и шлифовальную бумагу, чтобы добиться желаемого результата.

Шаг 7: Покраска Наконец, покрасьте откосы в желаемый цвет, используя краску или лак. Не забудьте установить маскирующую ленту на пластиковое окно, чтобы защитить его от случайных капель краски.

Это основная инструкция по установке откосов на пластиковые окна. Если у вас есть какие-либо сомнения или вопросы, лучше обратиться за помощью к професс

есионалу или изучить дополнительные руководства по установке откосов. Установка откосов на пластиковые окна может улучшить эстетику вашего дома и уменьшить возможность образования конденсата на окнах.
