Архитектурный чертеж — способ передачи проектной идеи визуально • Блог архитектора.

Архитектурный чертеж представляет собой изображение, выполненное согласно нормам начертательной геометрии с использованием специальных чертежных инструментов. Такой стиль архитектурного чертежа сложился в период с XIII по XVI век.

Его отличие от других видов графического изображения состояло в том, что контуры изображаемых предметов ограничивались линиями, вычерченными по линейке и шаблонам с помощью заточенного гусиного пера, затем металлического пера с регулируемой толщиной линии (рейсфедера) и, наконец, с помощью набора инструментов — циркулей, рейсфедеров и пр.

Примечательно, что чертежи этого периода отличались ярко выраженной архитектурной спецификой, которая заключалась в том, что автор сознательно или невольно подчеркивал тектонику изображаемой формы, ее конструкцию и положение в пространстве, Этот феномен объясняется бытовавшей тогда системой подготовки и воспитания специалистов. В крупных европейских государствах существовали школы, занятые совместной подготовкой архитекторов, инженеров, оружейников, кораблестроителей.

Черчение и рисование для всех специальностей преподавали одни и те же педагоги. Исполнение проектов различных зданий, сооружений и механизмов осуществлялось по единой методике и именовалось «архитектурой зданий», «архитектурой морских судов» и т. д. Процесс проектирования любого предмета напоминал архитектурный проект, так как необходимо было не только спроектировать объект с определенным функциональным и конструктивным содержанием, но и в полном единстве с его тектоникой создать декор артиллерийского орудия, корабля, здания, механизма. Чертеж служил рабочим документом, по которому можно было изготовить данный объект, и одновременно «картиной», с помощью которой заказчику объяснялась авторская идея.

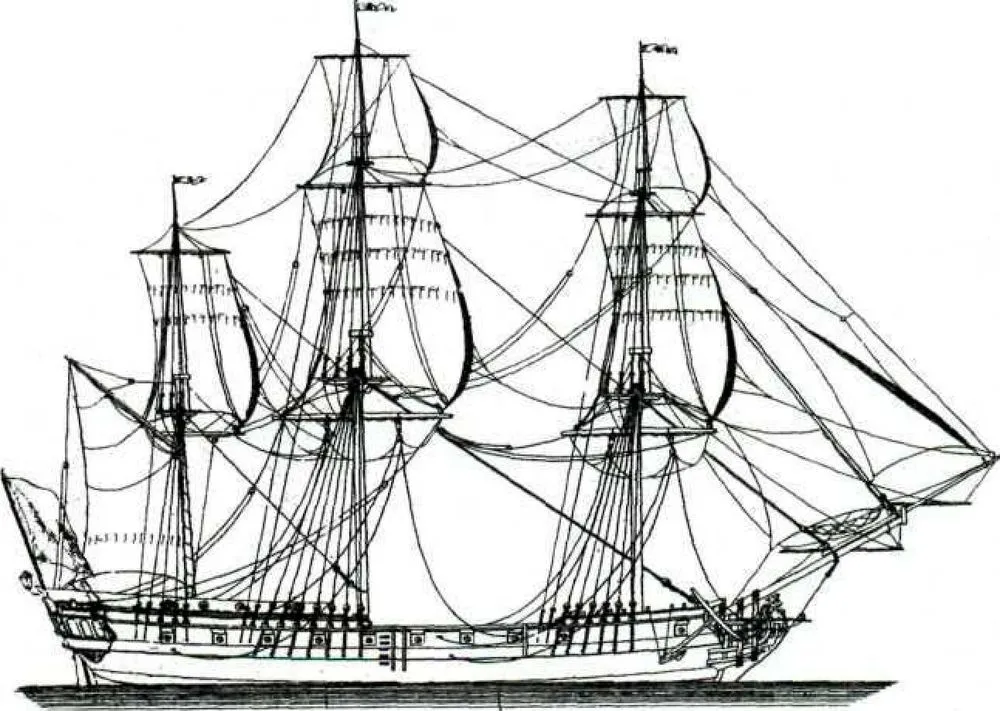

Примеры «архитектурных» чертежей различных объектов демонстрируют нам высочайший класс чертежного и проекционного искусства в самых разных областях архитектурной и инженерной деятельности. На общем фоне чертежей различного содержания особенно интересными для современного архитектора являются чертежи парусных кораблей — искусство, достигшее своего расцвета к концу XVII —началу XVIII в. Известные мастера «корабельной архитектуры» оставили после себя ценнейшие издания, собрания чертежей, демонстрирующих высочайшее искусство проекционного изображения очертаний такелажа и корпусов парусных кораблей.

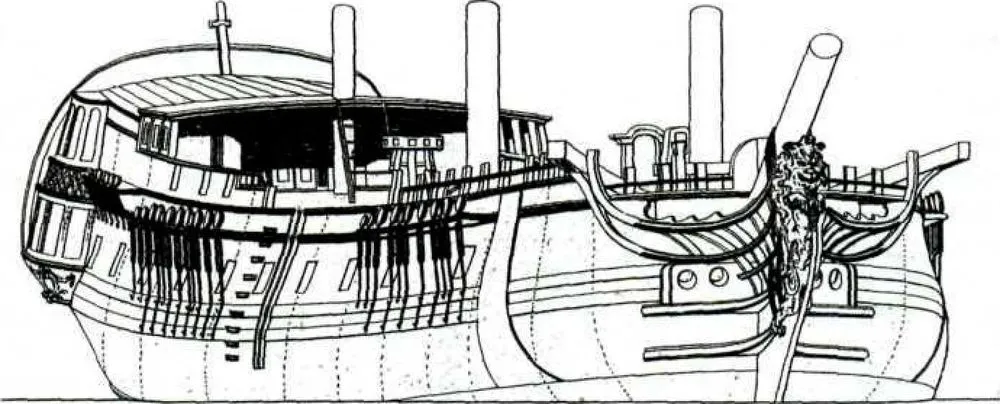

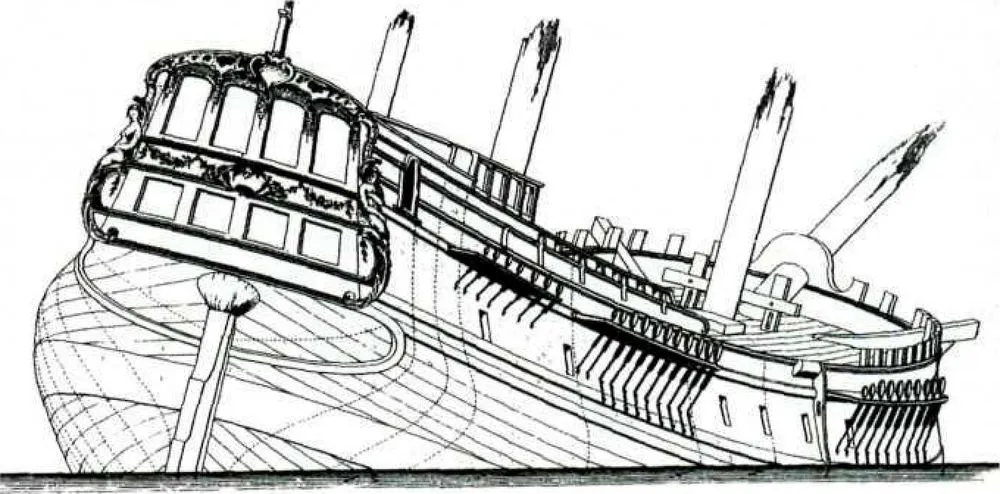

Классик кораблестроения — швед Фредерик Хенрик Чапмен изображает в чертежах корабли в любых ракурсах, под любыми поворотами, причем в графическом построении нет ни единого изъяна, позволяющего усомниться в правильности начертания сложнейшей формы корабельного корпуса. Показательно, что книги с чертежами Чапмена неоднократно переиздавались и использовались как учебные пособия по черчению и кораблестроительному искусству в морских и архитектурных школах Европы,

Интерес к корабельной архитектуре проявляли многие известные архитекторы разных поколений. Достаточно сказать, что над корпусами кораблей и яхт работали в разное время Карл Росси, Ле Корбюзье, Алвар Аалто и многие другие архитекторы. Алвар Аалто, кроме того, не только проектировал, но и строил яхты. Немаловажную роль сыграла «корабельная архитектура» XIII—XVIII вв. в формировании ряда архитектурных и конструктивных решений. Тектоника деревянной церковной архитектуры в Скандинавии, идеи сводчатых перекрытий и нервюров романской и готической архитектуры, структура современных перекрестно-ребристых конструкций, изобретенных А, А. Поповым, возможно, были подсказаны конструкцией палубных настилов и шпангоутных ребристых оснований в корпусах крупных военных и купеческих океанских парусников, Немалую лепту внесли кораблестроители и в процесс изобретения и совершенствования новых чертежных инструментов и приспособлений,

Несмотря на то, что проектный чертеж совершенствовался с участием ряда специалистов-инженеров, кораблестроителей, фортификаторов, к концу XVIII — началу XIX в. особого совершенства достигает архитектурный чертеж, который становится самостоятельным, глубоко специфичным видом графики. Это объяснялось прежде всего особой сложностью архитектурного объекта, спецификой внутреннего и внешнего строения его формы, образного и смыслового значения пластической структуры и т. д. Сложность отражения свойств архитектурной формы вызвала необходимость отработки специальных методов ее чертежного изображения, которые (как об этом уже говорилось) окончательно сформировались всеобщего признания метода ортогональных проекций, сформулированного Гаспаром Монжем. Разработанные вначале для изображения фортификационных сооружений чертежные методы были первоначально засекречены французским командованием и получи-ли широкое распространение лишь в самом конце XVIII в.

Ортогональный чертеж

Ортогональный чертеж, который еще известен как «метод параллельного проецирования» Гаспара Моижа, есть изображение предмета, отдельные виды которого (план, фасад, боковой вид) параллельно спроецированы на две (или три) взаимно перпендикулярные плоскости. Это самый точный и рациональный метод изображений предмета на плоскости, на котором основана вся система современного проекционного черчения. Примером точного изображения сложной формы в чертеже может служить чертеж Ф. Чапмена с изображением криволинейной формы корпуса парусника в трех проекциях.

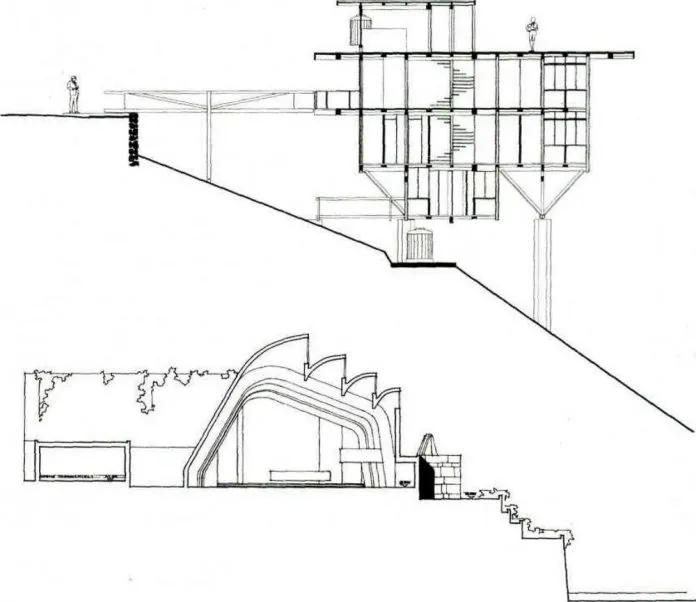

Ортогональный чертеж в архитектурной графике является самой распространенной формой сообщения информации об архитектурном объекте, которая позволяет не только достоверно передать в изображении геометрические параметры формы, но и путем масштабных преобразований соотнести ее изображение с истинными размерами предмета.

корабельная архитектура

корабельная архитектура

корабельная архитектура

Как называются чертежи на которых изображают мосты и дороги?

Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:

1. Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.

2. Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.

3. Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.

4. Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.

5. Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.

6. Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.

7. Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.
