Лестница с гусиным шагом: расчет и фотографии изготовления своими руками по чертежу

В ситуациях, когда наличие ограниченного пространства сталкивается с высокими потолками и невозможностью построить обычную лестницу с широкими ступеньками, применяется вариант лестницы с «гусиным шагом».

Оглавление

• Что такое лестница гусиный шаг
• Где можно установить лестницу с гусиным шагом
• Расчет и чертеж лестницы гусиный шаг
• Расчет поворотной лестницы
• Делаем косоуры для лестницы гусиный шаг
• Крепление ступеней лестницы к косоурам
• Модульные лестницы гусиный шаг

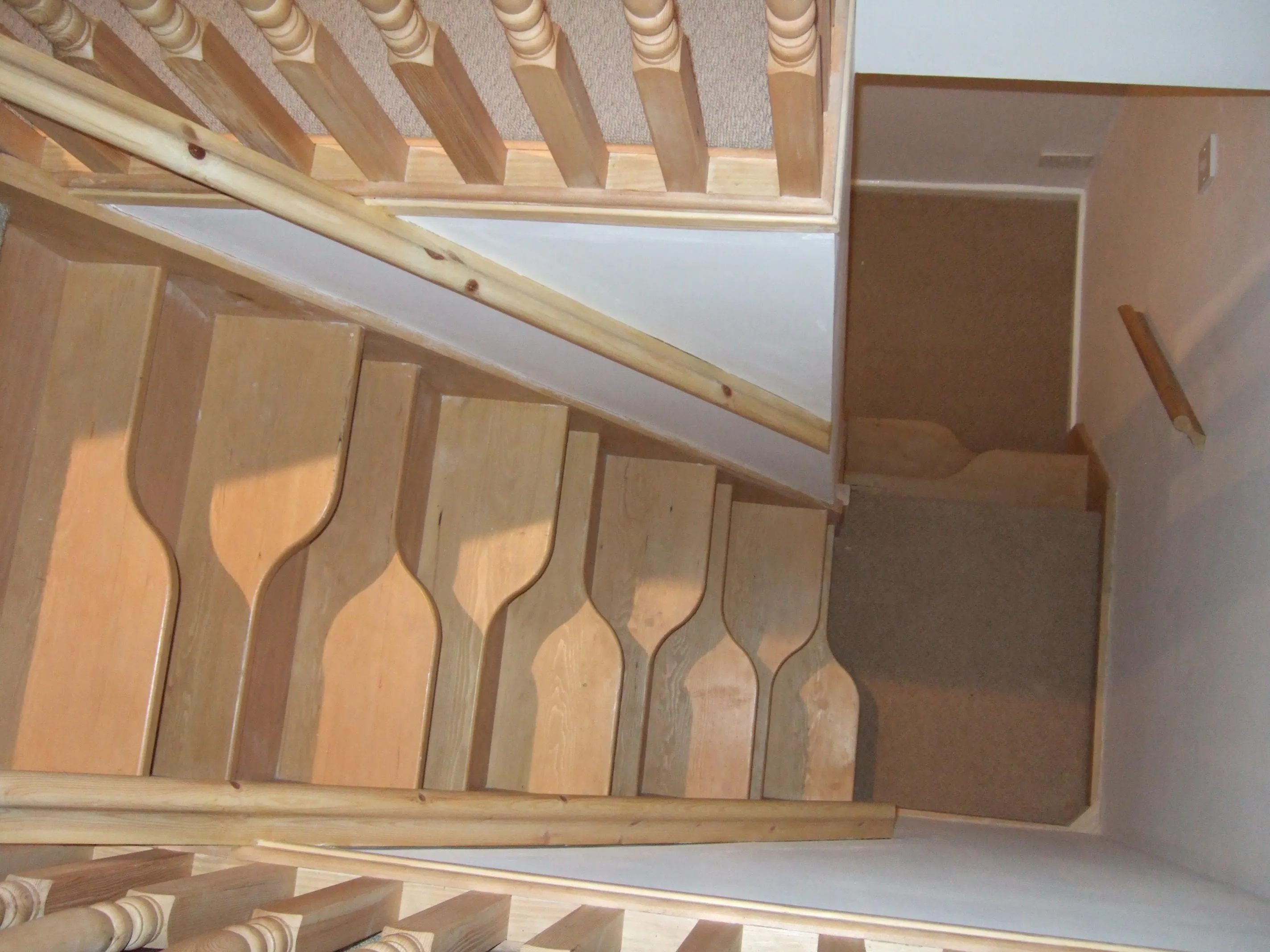

Что такое лестница гусиный шаг

Лестницы бывают разные, как и конструкция дома. Допустим, вам нужно сделать лестницу на чердак, но пространства категорически не хватает ни для винтовой, ни для поворотной лестницы. У Вас есть всего 2 метра в длину и 4 метра в высоту. Что делать в этом случае? Уменьшать ширину ступеньки нельзя. Они обязательно должны быть 27 см. или больше. Иначе лестница попросту становится небезопасной. В этом случае логичным выходом будет сделать лестницу «гусиный шаг». Есть у этой лестницы и другие названия: лестница утиный шаг, мотыльковая лестница.

Особенностью конструкции этой лестницы является форма ступеней, при которой одна их часть достаточно узкая, а другая – достаточно широкая. В результате, на каждую ступень можно поставить только одну ногу. Вторая нога остается на предыдущей ступени. Таким образом, переставляя ноги можно добраться до верху, идя, как бы гуськом. Из-за этого конструкция лестницы и получила такое комичное название гусиный шаг.

Где можно установить лестницу с гусиным шагом

Лестница гусиный шаг своими руками строится довольно просто, но так ли она нужна? Достоинством лестницы является размещение на минимально возможной площади. Даже при длине лестницы в 2 метра и большой высоте, можно подобрать оптимальный размер ступеней. Такая лестница займет минимум места и в ширину. Как следствие, лестницы гусиный шаг строят для выхода на чердак, мансарду и любые другие виды помещений на верхних этажах.

Недостатком этой лестницы можно назвать сложность подъема – пожилым людям будет неудобно переставлять ноги так высоко. Лестница с гусиным шагом считается менее безопасной, чем лестница с полноценными ступенями для двух ног.

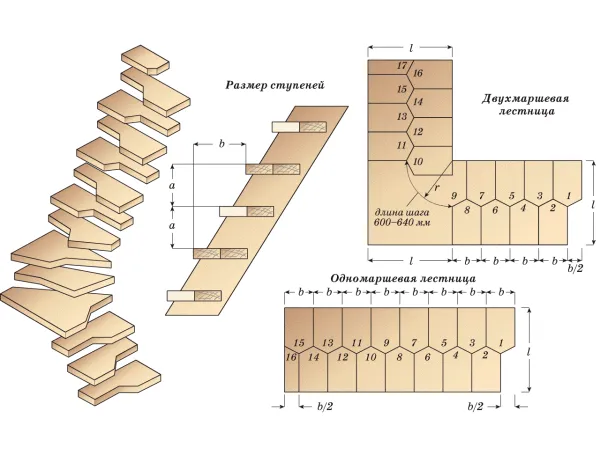

Расчет и чертеж лестницы гусиный шаг

Расчет лестницы с гусиным шагом чем-то похож на расчет обычной лестницы. Ширина ступенек остается неизменной 28-30 см в широкой части и 10-15 см в узкой. Расстояние между каждой ступенькой также остается прежним: 16-20 см. А вот высота между двумя ступеньками с одной стороны увеличивается до 36-40 см. В этом случае не получится прыгать через 2 ступеньки, как это любят делать дети.

Правильные расчеты помогут сделать лестницу гусиный шаг максимально безопасной. При устройстве поворотной лестницы я советую сделать небольшую площадку между первым и вторым пролетом. В этом случае можно будет отдохнуть от подъема пожилым людям. Безопасность при таком устройстве лестницы также повышается.

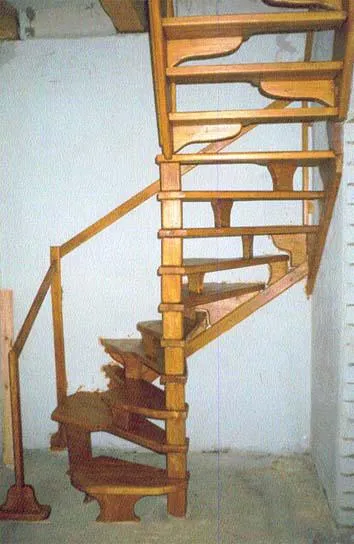

Расчет поворотной лестницы

При устройстве поворотной лестницы с гусиным шагом без использования платформы, советую придерживаться следующего правила – на повороте сделать обычные ступени с шириной в центре платформы не менее 27 см. В этом случае вы гарантируете безопасность поворота. Угол поворота, при этом, должен быть таким: каждая 1 ступень на каждые 45 градусов поворота. Затем можно продолжить лестницу, как изначально задумывалось.

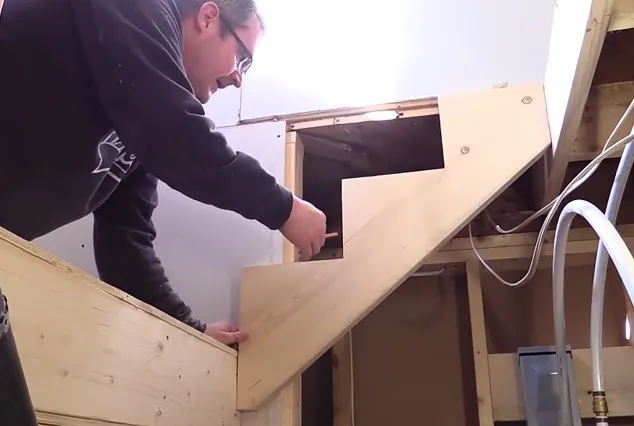

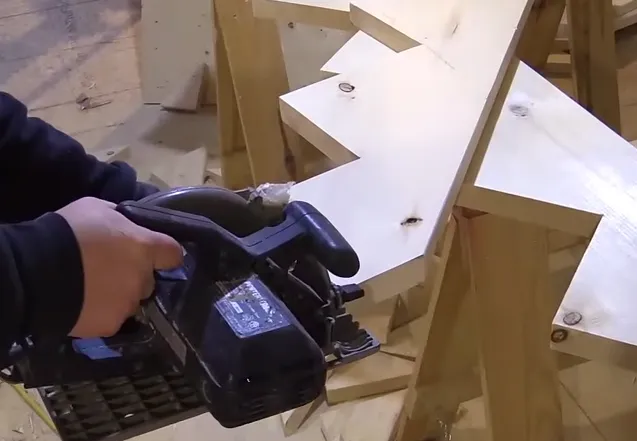

Делаем косоуры для лестницы гусиный шаг

В отличие от лестницы с ровными ступенями, в лестнице гусиный шаг нужно использовать ступени с толщиной от 6 см для создания максимально прочной конструкции. Крепление ступеней производится на специально выпиленный косоур (несущая конструкция лестничного марша). Создание косоура производится, как обычно с той лишь разницей, что полная ступень идет через одну. Подробнее об устройстве лестницы на косоурах можно прочитать в статье: как сделать лестницу на косоурах. На угольнике отмечаются 2 метки – высота и ширина широкой части ступени и высота и ширина узкой части. Разметка чередуется через раз: сначала угольник для широкой ступени, затем для узкой, затем опять для широкой и т.д. Я советую купить 2 угольника – так будет проще.

СОВЕТ: Не перепутайте стороны и не забудьте сделать второй косоур со смещением на 1. То есть там, где у первого косоура небольшая выемка, у второго должна быть выемка под широкую ступень.

Крепление ступеней лестницы к косоурам

Лестница утиный шаг собирается из косоуров, заранее подготовленных и вырезанных и ступеней. Крепление ступеней производится так же, как и в случае с обычной лестницей. Я советую применять простой способ крепления к косоурам на дюбеля – это повышает надежность конструкции. Вы также можете создать на косоурах специальные крепежные площадки, если они сделаны из металла.

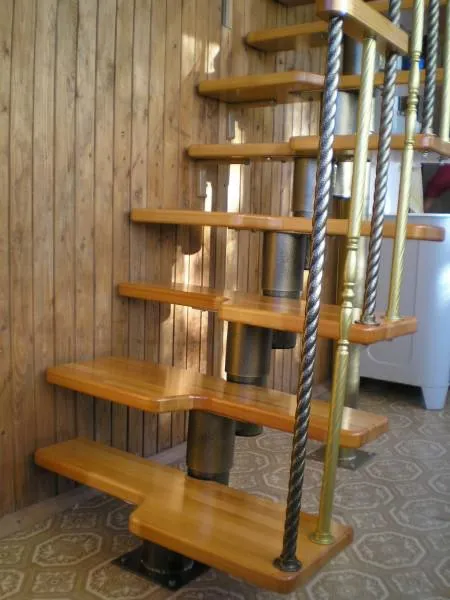

Модульные лестницы гусиный шаг

В настоящее время в магазинах часто продают готовые наборы лестниц гусиный шаг на косоурах или специальных поддерживающих колоннах. Металлические колонны крепятся по центру к ступеням при помощи специальной контактной площадки. Устройство такой лестницы достаточно простое, как и ее сборка. Самое главное – надежно зафиксировать основание поддерживающей колонны на полу при помощи анкерных болтов или специального крепежа, входящего в комплект лестницы.

В этой статье мы узнали о том как сделать лестницу гусиный шаг своими руками. Помните, что главное правило – аккуратность и внимание к деталям. Семь раз отмерь, один раз отрежь – следуйте этому правилу и проблем со строительством лестницы у вас не возникнет.

Автор

Рейтинг: из

Оценок: 2

Ошибка

Комментарии (0)

Только зарегистрированные пользователи могут оставлять комментарии. Войдите, пожалуйста.

Как рассчитать высоту лестницы?

Расчет высоты лестницы зависит от нескольких факторов, таких как высота пола, куда она будет установлена, высота потолка, наличие или отсутствие пространства для установки лестницы, ее угол наклона и т.д. Вот базовые шаги, которые можно использовать для определения высоты лестницы:

1. Измерьте высоту от уровня пола до уровня верхнего этажа, где вы планируете установить лестницу. Это высота подъема.

2. Определите желаемый угол наклона лестницы. Угол наклона лестницы должен быть удобным для использования и обеспечивать безопасный доступ на верхний этаж. Обычно, угол наклона лестницы составляет от 30 до 45 градусов.

3. Используйте тригонометрию, чтобы рассчитать длину лестницы. Длина лестницы (гипотенуза) определяется по формуле: длина = высота подъема / sin (угол наклона лестницы). Например, если высота подъема составляет 3 метра, а угол наклона лестницы 45 градусов, то длина лестницы будет примерно 4,24 метра.

4. Рассчитайте высоту ступенек. Рекомендуется, чтобы высота ступенек составляла примерно 18 см, но она может быть увеличена или уменьшена в зависимости от конкретных требований и условий.

5. Рассчитайте количество ступенек, поделив высоту подъема на высоту каждой ступеньки. Округлите результат до ближайшего целого числа и добавьте одну ступеньку для площадки на верхнем конце лестницы.

6. Проверьте свой расчет, используя формулу: количество ступенек x высота ступенек + высота площадки = высота подъема.

Важно учитывать, что эти шаги дают только общее представление о расчете высоты лестницы, и что конкретные требования могут изменяться в зависимости от типа лестницы и других условий. Если у вас есть сомнения или вопросы, обратитесь к профессионалам, которые смогут помочь с точным расчетом

Кроме того, существуют стандарты и нормативы, устанавливающие минимальные требования к высоте и ширине ступеней, а также к расстоянию между ступенями и углом наклона лестницы. Например, постройка лестницы для жилых зданий в США должна соответствовать нормативу, определяющему, что высота ступени должна быть не более 19 см, а ширина ступени — не менее 25 см.

Также важно учитывать цель использования лестницы. Например, если лестница используется для эвакуации из здания в случае пожара, требования к высоте и ширине ступеней, а также к углу наклона, могут быть другими, чем для лестницы внутри дома.

Итак, расчет высоты лестницы включает в себя учет ряда факторов, таких как высота подъема, угол наклона, длина лестницы, высота и ширина ступеней, расстояние между ступенями и другие требования и нормативы. При проектировании лестницы необходимо учитывать все эти факторы, чтобы обеспечить безопасный и удобный доступ на верхний этаж.
