Изготовление лестницы с гусиным шагом своими руками: расчет, чертеж и пошаговая инструкция

Конструктивные особенности

Главная характеристика этого вида лестницы, которая выделяет его среди других, заключается в его уникальной конструкции. Её ступени имеют асимметричную форму, что означает, что половина каждой ступени имеет одну ширину, а вторая половина — другую. Если интересует, то доступны чертежи для лестницы с гусиным шагом.

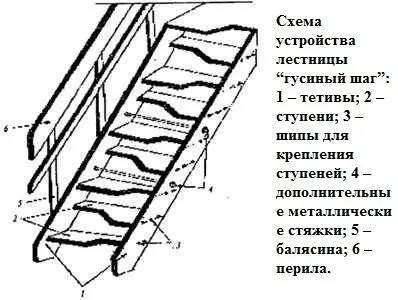

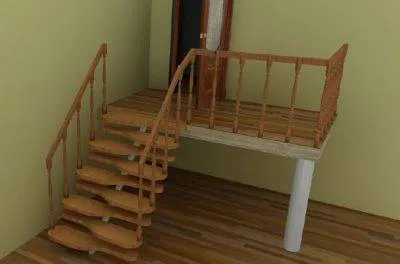

Общая конструкция лестницы.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

• h-образныме;
• сферические;
• клиновидные.

Ступени лестничного марша расположены симметрично относительно его центральной оси.

О чем речь

Лестницу «Гусиный шаг» называют «Мотыльковой», «Самба», «Танцующая», «Лестница монаха». Последнее связано с каменными подъемами в монастырях и храмах. В России раньше встречалось название «Чертова лестница».

Все названия связаны с особенностью конструкции: каждая ступень имеет «вырез» с одной половинки, из-за чего подъем происходит по диагонали, вразвалочку, как гусь. Помимо выреза ступени могут быть скошенными, будто повернутыми поочередно в разные стороны.

Чаще всего встречаются деревянные конструкции, так как из этого материала проще выпилить нужные углубления, а он сам отлично смотрится практически в любом интерьере. Также могут встречаться металлические, стеклянные или смешанные варианты.

Такая конструкция имеет как плюсы, так и минусы. Достоинствами являются:

1. Компактность: это узкая конструкция, которая занимает мало место. Она помогает экономить 30-70% полезной площади, так как ее стандартная конструкция занимает всего 1,2 метра против стандартных 5-7 метров. Это связано с углом наклона и возможностью сильнее «наслаивать» ступени друг на друга, чем в обычном варианте;
2. Удобство: подниматься по такой лестнице достаточно просто, так как для стопы остается удобный (по размеру) вырез;
3. Безопасность: при соблюдении всех правил конструирования лестница полностью безопасна;
4. Необычный вид: конструкция может стать изюминкой в любой комнате, она выглядит необычно и оригинально, хорошо смотрится во многих интерьерах;
5. Простота: сделать лестницу с нуля доступно даже новичкам. Кроме того, на нее уйдет меньше материала.

Но и недостатки у лестницы тоже существуют. Некоторые из них прямо пересекаются с достоинствами:

1. Конструкция менее удобна для подъема, чем обычные, а потому ее чаще устанавливают как вспомогательную: например, в подвал или на чердак, во временных домах;
2. Большая травматичность: с такой лестницы проще упасть, если нарушить шаг. Особенно не рекомендуется устанавливать ее по маршруту передвижения маленьких детей или пожилых людей, а также людей, испытывающих сложности при ходьбе;
3. Затруднения при подъеме крупногабаритных вещей.

Из чего можно сделать

Строение в мотыльковом формате изготавливается из металла, дерева или стекла, но, иногда, делают бетонную заливку.

Сделать сооружение еще более необычным поможет сочетание разных подвидов сырья.

Перед тем, как начать собирать построение, необходимо выбрать породу дерева с которой предстоит работать. Здесь рассматриваются стандартные сорта для лестниц: бук, ясень, дуб, лиственница. Допускается использование других подвидов, но только, если они способны выдерживать подобные нагрузки на регулярной основе.

Закупаемые доски должны быть без сучков, трещин, сколов, вздутий или иных нарушений внешнего состояния. Не берут для строительства сырую древесину: продукцию нужно покупать лишь сухую.

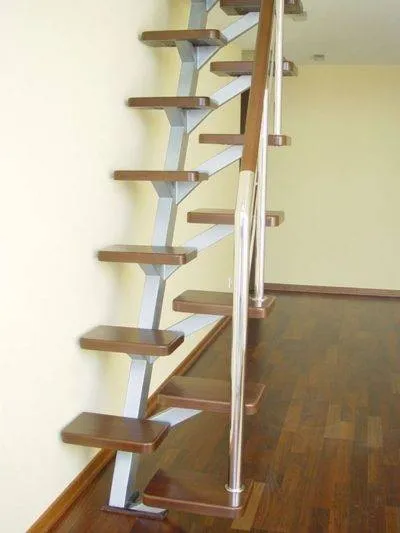

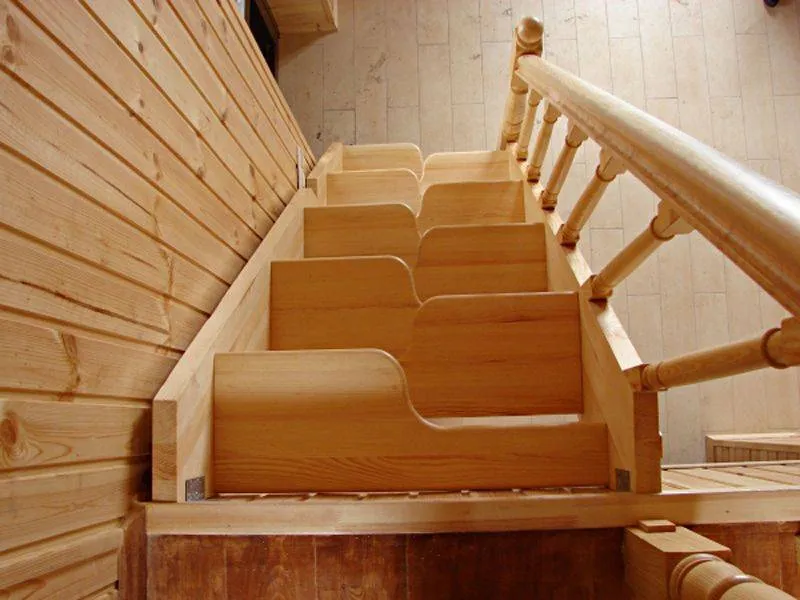

Деревянная лестница

Металлические заготовки требуется проверять не менее тщательно на предмет наличия повреждений, ведь даже маленькая царапина станет источником появления коррозии.

Стеклянные заготовки делают из необычного стекла, которое устанавливается в окнах. Есть специальные составы на такой случай, содержащие особые примеси, а сами ступеньки сделаны достаточно утолщенными. Толщина напрямую соотносится с тем, какой будет ширина проступи: чем шире эта поверхность, тем толще берут стекло.

Изделия могут быть монолитными или состоять из нескольких слоев.

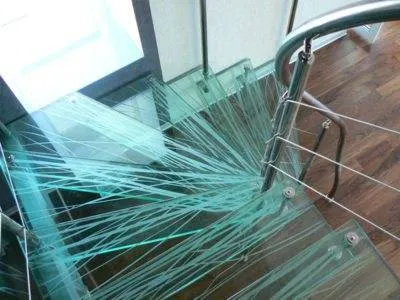

Стеклянные опоры

Многие домовладельцы обеспокоены тем, безопасно ли использование данного типа вещества. Сошедшая с конвейера продукция получается очень гладкой. Придать поверхности антискользящие свойства возможно, если провести обработку специализированными составами абразивного типа. Или уложить нескользящие коврики, нанести насечки.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

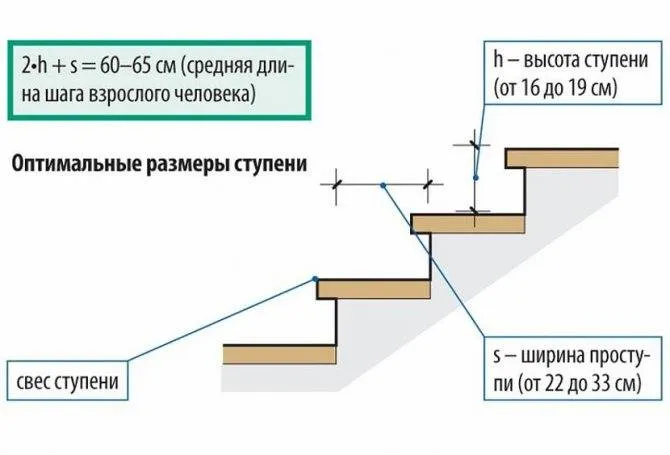

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Описание и конструктивные особенности

История ее появления начинается еще в X веке, когда необходимо было подниматься на высокие башни замков, колокольни церквей. Поэтому конструкция получила второе название «лестница монаха», а из-за того, что шаги чередуются один за другим и нельзя запутаться, есть и третья интерпретация названия – «самба».

Ступени выполняются в виде обрезанной под углом доски, поверхность которой покрывается специальным противоскользящим лаком или накладками. По бокам подъем имеет перила для безопасного осуществления подъема или спуска.

Задача марша заключается в быстром поднятии и опускании человека. В конструкции сооружения предусмотрены ступени, которые чередуются так, что большая часть одного ряда сменяется меньшей площадью проступи следующего. Иными словами, если ступенька шире по правой стороне, то на следующем шаге шире будет левая сторона. Подниматься по такой конструкции труднее, чем по обычному маршу. В данном случае приходится шаг делать более высокий, и без ограждения просто не обойтись.

Гусиная лестница может состоять из нескольких поворотов, от которых зависит форма нижней ступени пролета, на которую будет ставиться нога при движении. Если ступень будет выполнена неправильно, ритм движения будет сбит, и можно упасть.

В этом видео вы подробнее узнаете о лестницах с гусиным шагом:

Самый подходящий материал для ступеней – дерево. Вы можете сделать деревянную лестницу своими руками. Она имеет привлекательный внешний вид и хорошо обрабатывается. Лестница «гусиный шаг» занимает небольшое место в общем пространстве комнаты и может использоваться в виде спусков в погреб или подъема на чердак. Смотрится такая конструкция в интерьере довольно неплохо.

Технология выполнения лестницы «гусиный шаг» своими руками

Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.

Технология выполнения лестницы

Изготовление опорных балок

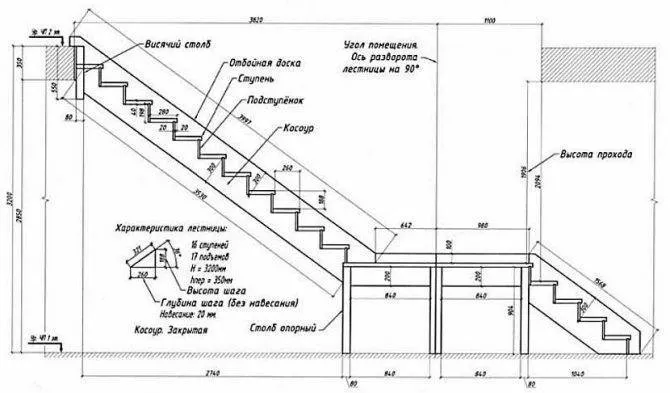

Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.

Таблица Угла наклона лестницы к длине тетивы

Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.

Процесс нанесения разметки на подготовленную доску

Изготовление ступеней

Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.

Сборка лестницы

Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.

Процесс сборки лестницы

Установка тяжей

При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.

Различные способы крепления тетив

Установка лестницы и крепление перил

Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.

Технология установки лестницы и крепления перил

Отделка лестницы

Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.

Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.

Расчёт основных размеров

Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.

Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов

Ширина

Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.

Развёртка лестницыИсточник know-house.ru

Высота

При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.

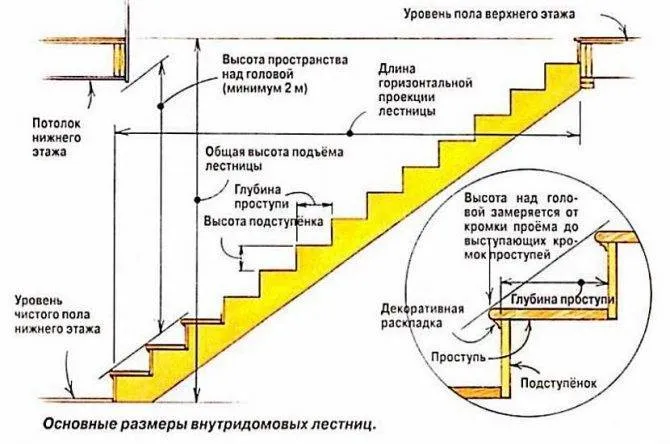

Основные размерыИсточник massivmasters.ru

Высота пролётов

Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.

Крутизна

Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.

Ступеньки

При вычислениях ширины проступи ориентируются на 45 размер стопы. Рекомендуемый параметр равен 28±2 см.

Для подступенка оптимальная величина – 18±2 см. При этих габаритах конструкция станет равноудобной и для взрослых, и для малышей.

Число ступенек также вычисляется. Интервал между близлежащими назначается суммированием толщины доски и высоты подступенка.

Определение размеров ступенейИсточник i1.wp.com

Длина

Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.

Имеется несколько возможных вариантов решения проблемы:

• Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.
• Устройство нескольких забежных ступеней.

Лестница «гусиный шаг» на чердак

Участник нашего портала с ником 9900Yuri_D сделал, как он говорит, «крутую, но удобную лестницу на чердак».

9900Yuri_D

Все определяют габариты проема, куда должна поместиться лестница. Есть формулы расчета лестниц, есть калькуляторы, но в итоге мы отталкиваемся от архитектурных ограничений.

В данном случае параметры лестничного проема:

• ширина – 60 см,
• высота -2 м (и еще -60 см до первой ступени),
• глубина -2м (и еще нужно выкроить место для входа на лестницу).

Альтернативой, как говорит автор лестницы, тут мог быть только лифт.

В данной конструкции обращает на себя внимание явно недостаточная и небезопасная толщина ступеней (24мм вместо рекомендуемых 35мм), но в ближайшем будущем ступени будут усилены накладками из многослойной фанеры

Описание лестницы

Есть несколько разновидностей таких лестниц. Форма ступеней у одних может быть симметричной половинчатой. Здесь каждая следующая ступень заканчивается в том месте, где выступает предыдущая. Ещё один вариант — когда ступени имеют форму, схожую с крыльями бабочки. Такая лестница носит название мотыльковой. Но чаще всего используют ступени, напоминающие форму лап гуся. Есть у этой лестницы и несколько других названий: например, утиный шаг или утиная лапка. Но одно из самых интересных — от латинского танца «самба». Такое название она получила из-за того, что, поднимаясь по ней, нельзя запутаться в очередности шагов и пропустить их.

При установке лестницы «гусиный шаг» необходимо сделать так, чтобы ступени не скользили. Для этого используют специальный лак или противоскользящие накладки. И нельзя игнорировать монтаж перил. Всё это обеспечит безопасный подъём.

Конструкцию такой лестницы изобрели в X-XI веке мастера Европы. Делались они для того, чтобы обеспечить подъём для узких башен, мельниц и колоколен. В большинстве случаев её использовали в церквях, поэтому она получила название «лестница монаха»

У такой лестницы существует ряд недостатков. Их, в частности, считают весьма опасными и неудобными. Однако грамотно сделанный проект сведёт к минимуму все изъяны этой лестницы.

По чертежу, на котором изображена горизонтальная проекция, становится ясно, что расчёт будет похож на расчёт лестницы, имеющей прямой марш. Глубину проступи делают равной глубине гусиной ступени в узкой её части.

Для расчётов будем использовать величины:

• Н — расстояние между этажами;
• j — высота ступени;
• e1 — глубина ступени в широкой части;
• e2 — глубина ступени в узкой части;
• E — горизонтальная проекция лестницы;
• k — число ступеней;
• E1 — длина лестничного проёма.

Чертёж лестницы «гусиный шаг»

Чтобы пользование лестницей «гусиный шаг» было удобным и безопасным, при проектировании нужно проводить расчёты согласно ГОСТ и СНиП. Для этого обязательно выполнение следующих условий:

2j + е1 = 60-65 см – основная формула,

е1 – j = 12 см – формула, обеспечивающая удобство,

е1 + j = 46-50 см – формула, обеспечивающая безопасность.

Глубину проступи необходимо выбрать в пределах 25-40 см, а высоту подступенка – 12-22 см. Можно выбирать значения по специальной таблице. Начинать стоит с высоты этажа, потому как этот параметр зависит исключительно от помещения и не меняется.

Таблица расчёта размеров ступеней

Рассчитывая лестничный проём, необходимо учитывать, что расстояние от ступени до потолка должно быть не менее 2 м. Чтобы ширина проёма оказалась комфортной для использования, необходимо увеличить расстояние на 10 см. с каждой стороны. Это будет нужно для того, чтобы при подъёме можно было комфортно держаться за перила. Слишком увеличивать проём тоже не нужно, чтобы не было больших потерь тепла.

Толщину ступенек лучше всего делать в пропорции 1/20 от ширины лестницы.

Описание лестницы «гусиный шаг»

Ступени лестницы «гусиный шаг» характеризуются особой формой: с обеих сторон имеют разную ширину, могут располагаться как на тетивах, так и на косоурах, больцах. Сам же лестничный марш бывает либо прямым, либо поворотным. Устанавливается преимущественно для выхода на второй этаж, мансарду или чердак.

Ступени такой лестницы поочередно сужаются и расширяются, что позволяет уменьшить размеры марша, обеспечив при этом удобство при передвижении. Немного привыкнув, человек легко передвигается по ступеням мелкими шагами, при этом широко расставляя ноги. По этой причине лесенка и получила свое название.

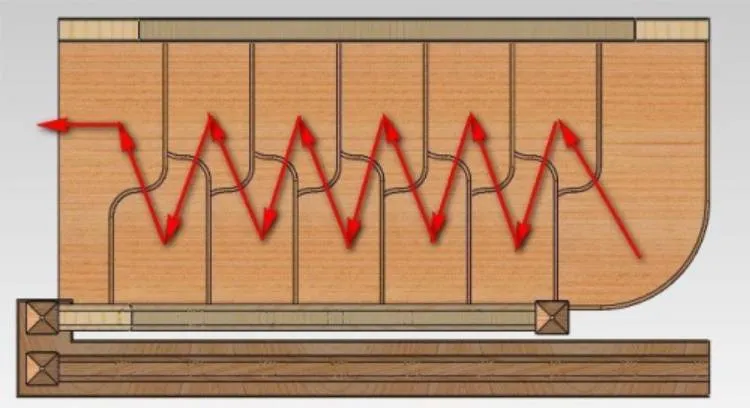

Схема движения по лестнице

Использование такой лестницы дает возможность сэкономить до 70% площади 1-го этажа. При постоянном проживании, сооружение с такими ступенями применяется в качестве вспомогательного. Чаще всего встречается на даче или в небольших коттеджах, предназначенных для непостоянного или сезонного проживания.

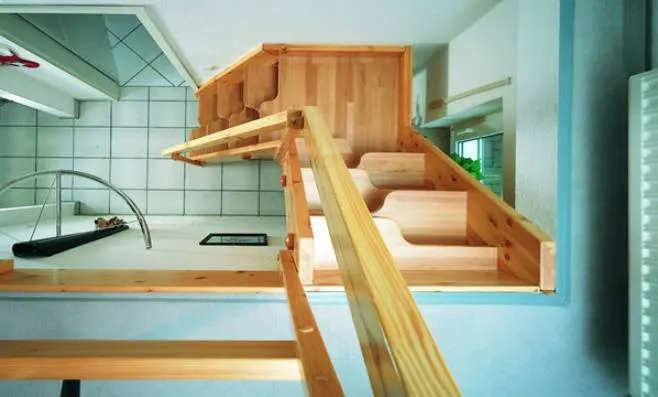

Такая лестница впишется даже в самое тесное помещение

Изготавливается лестница преимущественно из дерева, хотя допустимо использовать и другие материалы. Из древесины намного проще выпилить ступени нужной формы и размера, а также закрепить их на основании.

Пошаговое руководство по сборке лестницы

Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.

Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.

Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы

Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:

Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.

Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.

Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.

Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.

Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.

Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.

Особенности конструкции

Данный вариант лестниц представляет собой обычный каркас с необычными ступеньками: одна часть заметно уже другой, а располагаются они с чередованием этих сторон.

Лестничные пролеты под них делают прямые или с поворотами, а особенность формы опорных деталей сильно уменьшает размеры прохода, что заметно экономит пространство. За счет малых размеров может вписаться не хуже винтовой разновидности.

Отличительной чертой является то, что вне зависимости от того, спускается человек или нет, сколько маршей построено, движение начинается всегда с одной ноги, которой удобнее заходить.

Еще один вариант оформления

Несмотря на значительные удобства, подобные построения не устанавливают внутри домов постоянного проживания. Охотнее возводят на дачах, небольших коттеджах.

Чаще всего в качестве основного сырья используется дерево, но иногда можно встретить выпиленные из другой разновидности материала приступка.

Несущим элементом может стать косоур или тетива, но в первом случае будет занято меньше места.

Угол наклона такой лестницы не сильно отличается от предписанного стандартами безопасности, а ступени располагают с учетом среднего размера шага взрослого человека.

Форма проступи может быть разной: клиновидной, сферической, как английская буква h.

Как сделать гусиную лестницу своими руками

Лестница гусиный шаг (или гусиная лестница), зачастую единственный способ соорудить подъем на верх (будь то чердак, или второй этаж) в стесненных условиях небольшой комнаты. Вот например только один из видов ее применения: лестница-шкаф. В данном случае ситуация и сложней и проще одновременно – шкафа не нужно, места несколько побольше (но недостаточно для маршевой или даже винтовой лестницы из-за входа в ванную). Автор, А.Алесковский ,как нам кажется, с достоинством вышел из этой ситуации сделав своими руками красивую “гусиную лестницу” которая очень хорошо “легла” в размеры комнаты.

Сразу скажу, что за проект не брался ни один архитектор — слишком мало места.

Его и вправду было немного: ширина холла на уровне пола — всего 1,95 м, а длина — 2,3 м при высоте пола второго этажа 3,13 м. К тому же под лестницей находится проход в ванную, что практически исключало вариации на тему винтовой конструкции. Для сравнения: прямая одномаршевая лестница имела бы длину 5,3 м. А тут почти втрое меньше…

После долгих размышлений и изучения интерьерных журналов был составлен эскиз, который полностью удовлетворял всем требованиям:

• наличие под лестницей прохода в ванную;
• размещение под угловой площадкой лестницы насосной станции;
• минимальные размеры лестницы;
• удобство подъёма для взрослых людей и затруднение его для животных (кота, овчарки, степной черепахи).

Пояснения приведены на эскизах: вид сбоку (1) и вид сверху (2).

Ступеньки на повороте решено смонтировать на «скелете куба», при этом нижние пять будут деревянными и содержать внутри ящики.

Ступеньки выше куба опираются на два зигзагообразных элемента из стальной трубы 30x60x3 мм. Параметры ступеней лестницы: высота — 16,5 см, ширина — 14 см (по узкой стороне) и 27 см (по широкой).

Ширина гусиной лестницы — 65 см.

Попытка построения подобной гусиной лестницы «чужими руками» закончилась ничем — озвученная фирмой по изготовлению металлоконструкций цена, мягко говоря, шокировала. Затем нашлись более неотложные дела по дому, и долгое время пришлось пользоваться приставной деревянной конструкцией, подъём по которой, да ещё со стройматериалами в руках, требовал некоторых акробатических навыков. Но этой зимой планы поменялись, и появилась возможность приступить к постройке лестницы своими руками.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ КОТОРЫЕ ПОНАДОБИЛИСЬ ДЛЯ ИЗГОТОВЛЕНИЯ «ГУСИНОЙ ЛЕСТНИЦЫ)

• сварочный инвертор, маска «хамелеон», сварочные клещи и около 2 кг сварочных электродов компании «Спецэлектрод» (маркировка МРЗ-с, диаметр 2 мм);
• Угловая шлифовальная машина и оснастка для нее: отрезные круги (диаметр 125 мм, толщина 1 мм), щётка, лепестковый диск;
• дисковая пила и диск для аккуратного реза;
• орбитальная шлифовальная машина и круг зернистостью 80;
• дрель-шуруповёрт, свёрла по бетону, биты, саморезы (70×5,55×4 и 35×4 см) и пластиковые дюбели;
• стальные прямоугольные трубы (30x60x3 мм — 14 м, 20x20x3 мм — 12 м, 20x40x2 мм — около метра) и обрезки пластин для укосин;
• фанера ФСФ толщиной 21 и 18 мм — по одному листу;
• столярный клей Titebond с зелёной крышкой (самый водостойкий) и водный лак по дереву;
• краскопульт, кисть и краска по металлу;
• прочие инструменты: лазерный нивелир, стальная линейка, угольник, молоток, струбцины, ручной рубанок, рейки, верёвки, респиратор, очки.

При сварке в доме рядом наготове стоял углекислотный огнетушитель ОУ-3, но он, к счастью, не понадобился.

Как рассчитать высоту лестницы?

Расчет высоты лестницы зависит от нескольких факторов, таких как высота пола, куда она будет установлена, высота потолка, наличие или отсутствие пространства для установки лестницы, ее угол наклона и т.д. Вот базовые шаги, которые можно использовать для определения высоты лестницы:

1. Измерьте высоту от уровня пола до уровня верхнего этажа, где вы планируете установить лестницу. Это высота подъема.

2. Определите желаемый угол наклона лестницы. Угол наклона лестницы должен быть удобным для использования и обеспечивать безопасный доступ на верхний этаж. Обычно, угол наклона лестницы составляет от 30 до 45 градусов.

3. Используйте тригонометрию, чтобы рассчитать длину лестницы. Длина лестницы (гипотенуза) определяется по формуле: длина = высота подъема / sin (угол наклона лестницы). Например, если высота подъема составляет 3 метра, а угол наклона лестницы 45 градусов, то длина лестницы будет примерно 4,24 метра.

4. Рассчитайте высоту ступенек. Рекомендуется, чтобы высота ступенек составляла примерно 18 см, но она может быть увеличена или уменьшена в зависимости от конкретных требований и условий.

5. Рассчитайте количество ступенек, поделив высоту подъема на высоту каждой ступеньки. Округлите результат до ближайшего целого числа и добавьте одну ступеньку для площадки на верхнем конце лестницы.

6. Проверьте свой расчет, используя формулу: количество ступенек x высота ступенек + высота площадки = высота подъема.

Важно учитывать, что эти шаги дают только общее представление о расчете высоты лестницы, и что конкретные требования могут изменяться в зависимости от типа лестницы и других условий. Если у вас есть сомнения или вопросы, обратитесь к профессионалам, которые смогут помочь с точным расчетом

Кроме того, существуют стандарты и нормативы, устанавливающие минимальные требования к высоте и ширине ступеней, а также к расстоянию между ступенями и углом наклона лестницы. Например, постройка лестницы для жилых зданий в США должна соответствовать нормативу, определяющему, что высота ступени должна быть не более 19 см, а ширина ступени — не менее 25 см.

Также важно учитывать цель использования лестницы. Например, если лестница используется для эвакуации из здания в случае пожара, требования к высоте и ширине ступеней, а также к углу наклона, могут быть другими, чем для лестницы внутри дома.

Итак, расчет высоты лестницы включает в себя учет ряда факторов, таких как высота подъема, угол наклона, длина лестницы, высота и ширина ступеней, расстояние между ступенями и другие требования и нормативы. При проектировании лестницы необходимо учитывать все эти факторы, чтобы обеспечить безопасный и удобный доступ на верхний этаж.

Видео. Деревянные лестницы // FORUMHOUSE
