Лестница в подвал собственными силами: выбор, материалы и особенности техники, а также чертеж.

Лестница со ступенями из бетона

Безусловно, создание бетонной лестницы в подвале является практически оптимальным решением для такого типа помещения. Она устойчива к коррозии, и через многие годы она сохранит свою прочность, не деформируясь под весом шагов, и не будет издавать скрип при проходе.

Если же хочется изготовить лестницу в погреб своими руками, то нужно морально быть готовым к трудозатратному процессу и финансовым расходам

Кроме того, важно правильно провести расчет компонентов: бетонного раствора, арматуры, досок

Также особое внимание надо уделить точности расчета параметров: высоты, наклона, ширины ступеней и других. Конструкция цельная, поэтому внести какие-либо корректировки в дальнейшем будет невозможно

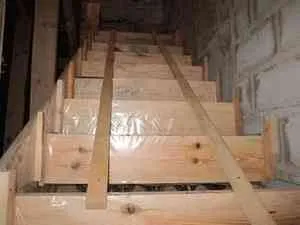

Делам опалубку

Прежде всего, нужно сделать опалубку (деревянную оболочку конструкции). Для чего используется цельный фанерный лист ФСФ (толщиной не менее 18 мм). Нижнюю часть обязательно усиливают при помощи опор, потому что впоследствии на нее придется вся нагрузка. Обычно используются доски или балки.

Затем устанавливается отбортовка, которая призвана предотвратить вытекание затирки и является местом для крепления опор ступеней. С помощью этих поперечин и формируется окончательный вид лестницы в погреб. Помимо этого, борта дополнительно следует укрепить досками, чтобы придать им дополнительную жесткость.

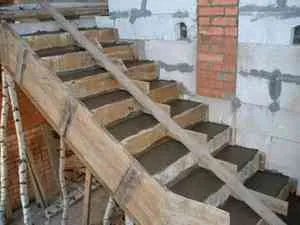

Вариант сооружения опалубки.

Пиломатериал, с помощью которого нужно сделать ступеньки, закрепляется через торцевые части к косоурам. Кроме того, допускается использование усиленных металлических уголков. Нижняя ступень нуждается в максимально надежном креплении.

Возведенное сооружение должно отвечать всем прочностным характеристикам, потому что после заливки бетонной смеси нагрузка на него будет очень серьезная. Конечно, деформация опалубки в процессе заливки недопустима.

Нельзя не отметить, что при монтаже опалубки своими руками рекомендуется использовать шурупы-саморезы. Это позволит существенно облегчить последующую разборку конструкции.

Любое бетонное сооружение получает дополнительную прочность при укладке армирующих прутьев. Делая лестницу в погреб, предпочтительнее использовать прутья диаметром 10 мм. Прутья между собой закрепляются проволокой. Эта работа выполняется своими руками или при помощи специально предназначенного крючка.

Чтобы края ступеней со временем не крошились, строители рекомендуют усиливать эти места дополнительным армированием.

Бетонируем

Перед тем как залить бетон, необходимо все места соединений замазать цементно-песочным раствором. Такой подход позволяет предотвратить дальнейшее появление перепадов. Если это сделать, то последующие отделочные работы будут значительно упрощены.

Бетону нужно дать полностью высохнуть.

В процессе замеса раствора нужно тщательно проследить за рекомендованным соотношением песка и цемента.

Первым делом заливаются и устраиваются две первые ступени

Очень важно, чтобы все пустоты каркаса были заполнены полностью. При укладке лучше всего воспользоваться чем-то, что сможет проткнуть бетонную смесь

С помощью такого инструмента получится удалить образовавшие воздушные полости, которые при эксплуатации будут плохо влиять на прочностные показатели лестницы в погреб.

Также на данном этапе желательно подвергнуть бетон вибрации (при наличии подходящего оборудования это можно сделать и своими руками). Затем, при помощи мастерка или шпателя нужно придать ступеням окончательный аккуратный вид. В этом же порядке (заливка раствора, укладка, вибрация) делаются и оставшиеся ступени.

Снимаем опалубку

После того как бетон застыл (на это требуется несколько дней) выполняется демонтаж каркаса. Это требуется сделать в несколько последовательных этапов:

1. Очень аккуратно снимаем опалубку ступеней. Полностью освобождаем боковины.
2. Спустя 2 недели после заливки бетонной смеси снимаем палубу конструкции.
3. Готовую лестницу нужно зашлифовать своими руками, заштукатурить и зашпаклевать.

Несмотря на то что традиционные приставные лестницы для погреба имеют массу достоинств: незначительные финансовые и временные затраты на монтаж, легкий демонтаж и перемещение. Но по таким лестницам очень сложно перемещаться, если, например, в руках у вас вас будет ведро с картошкой или банка помидор. В этом случае нужно выбрать для себя, что важнее: удобство и безопасность либо минимальные затраты и мобильность.

Консультант сайта, строитель-монтажник с 8-и летним стажем. Начинал свой путь монтажником-отделочником, на данный момент работает бригадиром в компании, занимающейся загородным строительством.

Чертежи, расчеты, схемы

Конструирование подвальной лестничной конструкции должно опираться на рекомендации ГОСТов и СНиПов. Стандарты и строительные нормы определяют следующие требования к подвальной гаражной лестнице:

• единая ширина маршей и площадок – в диапазоне 90-100 см;
• длина лестничной площадки – не более 1,5 м;
• максимальное количество проступей (ступеней) – 18 шт., минимальное – 3 шт.;
• угол подъёма или крутизны – не менее 26 и не более 45 градусов;
• минимальная для подвалов ширина проступей – 20 см;
• перила должны располагаться на высоте от 90 см;
• общее число ступеней должно быть нечётным;
• обеспечение освещения конструкции особо актуально для подвалов.

В соответствии с перечисленными базовыми требованиями можно составить схему расположения лестницы в подвале с учётом параметров помещения и типа проектируемой конструкции.

Если внести расчётные данные в онлайн-калькулятор лестниц, то даже простая программа создаст несколько, основанных на стандартах и строительных нормах, вариантов. Почти все программы создают чертёж конструкции в разных проекциях.

Подробнее о том: как рассчитать размеры лестницы своими руками.

Самостоятельный расчёт с применением формул возможен лишь при наличии необходимых знаний и опыта в подобном проектировании.

Разнообразие конструкций лестниц для погреба

Выбор конструкции лестницы определяется индивидуально, в зависимости от особенностей подвального помещения, его площади и личных предпочтений хозяев дома. Рассмотрим несколько вариантов конструкций.

В этом видео вы подробнее узнаете о лестнице в подвал:

Приставная лестница

Это самый простой вариант конструкции, но многие считают его не самым удобным. Она чаще всего используется для помещений с маленькой площадью, где буквально не развернуться. Приставную лестницу ставят на небольшом расстоянии от стены, чтобы спускаться и подниматься. Этот вариант состоит из двух вертикальных планок и ступенек. Такая конструкция может быть весьма разнообразной: с поручнем или без, металлические или деревянные и т.д.

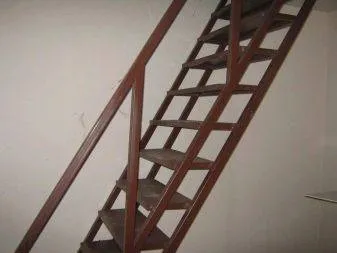

Маршевая лестница

Обычная маршевая лестница считается самым удобным вариантом спуска в погреб. Единственный ее недостаток — необходимо помещение с большой площадью. Такая конструкция может быть бетонной, деревянной или металлической, также можно комбинировать эти материалы между собой.

Подразумевается, что такой спуск в погреб устанавливается возле стены, а со свободной стороны монтируют перила. Как правило, делается один марш, но если в комнате недостаточно пространства, или этому препятствуют какие-то другие факторы, можно выполнить двухмаршевую лестницу, соединенную забежными ступенями (тогда марши должны быть расположены друг к другу на 90 градусов).

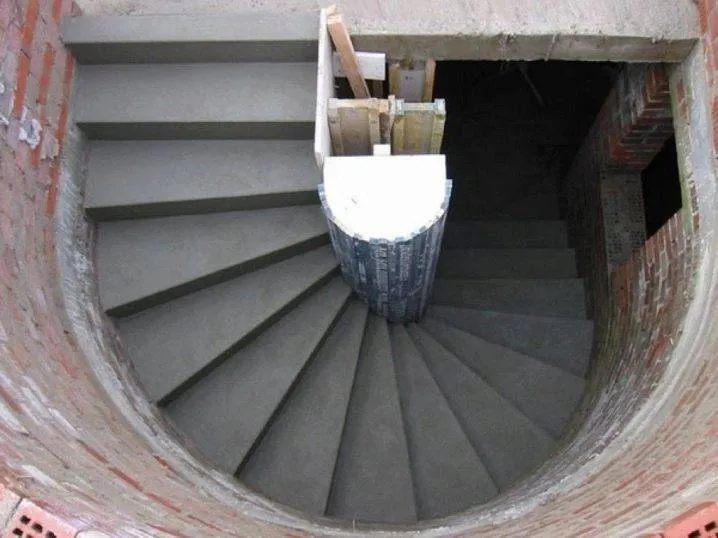

Винтовая лестница

Такой вариант идеально подходит для очень маленьких помещений. Тогда ее можно установить по центру комнаты так, что взять что-то с полки можно, прямо не сходя с места. Также при такой конструкции можно организовать место для хранения корнеплодов под нижними ступенями, но тогда нужно не забыть оставить место для него.

Сама конструкция состоит из центральной опоры, на которой расположены ступени. Она может быть деревянной или металлической, также предусмотрены комбинированные материалы (например, металлическая основа и деревянные ступени).

Это интересно: винтовая лестница своими руками.

У такой конструкции есть несколько очевидных недостатков: подниматься и спускаться по винтовой лестнице с грузом в руках неудобно, а это для подвального помещения обычная практика.

Необходимые расчеты

Во-первых, следует помнить, что существует понятие допустимого максимально количества ступеней спуска в подвал: это 16 (минимум – 3). Во-вторых, все несущие конструкции в обязательном порядке должны основываться на точных расчетах, а не слепом выборе сечения. Это касается железобетонных маршей, деревянных и стальных конструкций, особенно если речь идет о винтовых лестницах, сложных переходов с несколькими площадками и маршами в цокольный этаж или подвал. В-третьих, не стоит забывать о ширине ступеней и марша в целом: это, соответственно, 210 мм и 1 м. Последний показатель требует комментария: при меньшем размере на лестнице будет тяжело развернуться.

Еще необходимо учесть, что удобнее лестница с нечетным числом ступенек, данное требование выведено практическим путем. Вообще количество ступеней также рассчитывается в зависимости от угла наклона, длины и конструкции марша.

Не забываем рассчитать угол наклона лестницы

Одним из наилучших вариантов решения вопроса по расчету сложной конструкции лестницы для подвала (например, винтовой или больцевой) будет заказ проекта в специализированной фирме, занимающейся этим профессионально. Так вы будете максимально защищены от возможных ошибок. Там же помогут с выбором материалов.

Это инересно: как рассчитать размеры лестницы своими руками.

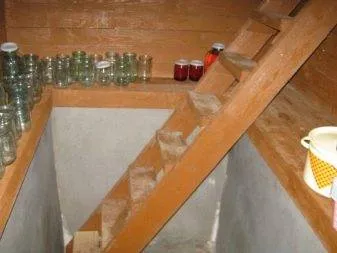

Приставная лестница

Чаще всего приставные лестницы можно увидеть в дачных поселках, куда люди приезжают на сезонные работы. В небольших домиках подвал делали в виде ямы, в качестве входа использовался небольшой люк в полу. Конечно, ни о каких бетонных ступенях речь не шла, потому небольшие ступеньки приставной стремянки подходят просто идеально. Единственный минус – небольшая площадь, на которой может располагаться нога: есть риск, что она соскользнет, да и долго на ней не постоишь.

Но даже самую простую лестницу можно сделать по-разному. Если есть хоть немного свободного пространства и крепкая опора, то лучше сделать приставную лестницу стационарной. Для того чтобы сварить лестницу в погреб, используйте железо, которое есть в наличии. Сделать основы можно из профильной трубы или уголков. Если такого на участке не оказалось, то материалы всегда можно купить в строительном магазине.

Луше выбрать трубы, диаметром не менее 25 мм, низ забетонировать, чтобы максимально обездвижить его. Верхушку, с помощью анкеров, прикручивают к верху люка, дабы она надежно держалась.

Если нет серьезной постоянной опоры, можно сделать съёмную стремянку. Но в таком случае не нужно использовать тяжелые материалы, поскольку несколько раз в месяц ее нужно будет поднимать и опускать, прикладывая немалые физические усилия.

Стандартный шаг ступеньки в таком типе конструкции равен 34 см, и специалисты настоятельно не советуют его превышать. В противном случае и опускаться, и подниматься будет очень сложно, а тем более с грузом.

К нижним частям конструкции лучше прикрепить резиновые накладки или просто привинтить их к фундаменту. Так вы точно будете уверены, что конструкция не сместится.

Технология изготовления и монтажа лестницы

От соблюдения технологии, следования требованиям чертежей и расчетов зависит результат

Неважно, что будет использовано в качестве материала для изготовления лестницы, – металл, бетон или дерево, – грубое нарушение условий технологического процесса способно свести на нет любые преимущества конструкции, сделать ее непригодной к эксплуатации

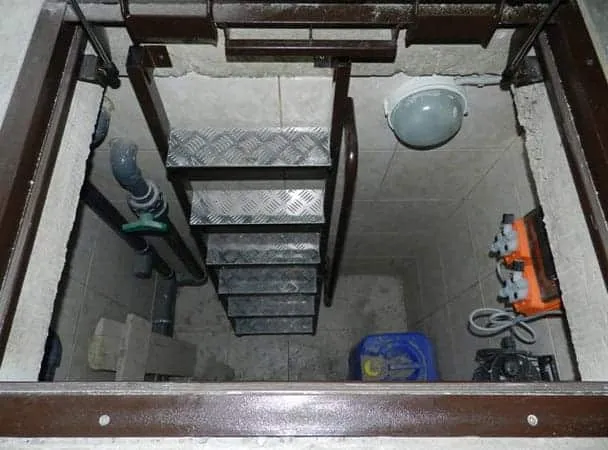

Из металла

Для изготовления лестницы своими руками из металла потребуется прокат различного вида, выбранный на основании предварительно произведенных расчетов. Тогда же следует определить длину марша, методы сборки (сварка, болтовые соединения, комбинированный), определяется способ стыковки с перекрытием 1 этажа.

Прокат нарезается требуемыми мерами, с минимальными отклонениями, поэтому обычно используется электроинструмент (в домашних условиях) или механизированная резка (заводское производство). После проверки размеров, соответствия проекту по количеству и сортаменту детали раскладываются в порядке монтажа.

Перед сваркой обязательно производится зачистка контактных поверхностей, очистка от грязи, ржавчины, снятие фасок. Следует предусмотреть средства закрепления деталей во время сваривания, для этого понадобятся струбцины, тиски.

Болтовой способ проще только с виду: он потребует сверления отверстий точно по размерам, диаметру, с минимальными отклонениями.

Разница между методами состоит в том, что соединение на болтах возможно разобрать с целью замены или ремонта, сварное – нет. Полностью готовая лестница зачищается, грунтуется и красится. Для этого подойдет любая эмаль с антикоррозионными свойствами, выбор цвета зависит от вкусов заказчика.

Из бетона

Один из самых простых способов, который, тем не менее, не прощает грубых ошибок в процессе изготовления лестницы. Начинается процесс с установки опалубки: заранее подготовленные сбитые из досок или собранные из металлического листа щиты устанавливаются в определенном порядке, так, чтобы с каждой из сторон края выступали за уровень заливаемой поверхности.

Металлическая опалубка может быть несъемной, стать частью конструкции навсегда. Для этого ее потребуется обрезать по кромкам застывшего бетона, когда смесь окончательно затвердеет. Далее укладывают арматурные стержни и сетку, они должны быть не с бетоном заподлицо, а лежать с определенным зазором (так называемый защитный слой).

Если технологически нельзя залить сразу же всю конструкцию, ступени изготавливают пошагово, перенося опалубку через определенное время. Чтобы смешать в необходимых пропорциях бетонный раствор, понадобится электрическая мешалка. Соотношения компонентов зависят от желаемой марки, классическая схема: 1 часть цемента, 3 части щебня и 6 частей песка. Воду добавляют по мере перемешивания, слишком много жидкости снижает качество бетона.

После заливки бетон допускается слегка увлажнять, полностью нагружать конструкцию можно будет по достижении бетоном прочности в 60-70 % (примерно 14 дней).

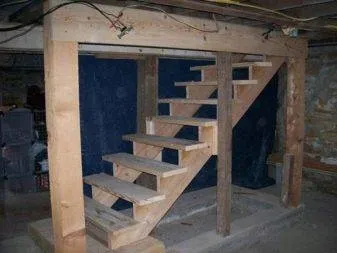

Из дерева

Способ для тех, кому нравится работать с древесиной, к тому же довольно несложный. Для лестницы выбирают хорошо просушенную, без пороков древесину, для сокращения затрат на доработку желательно сразу же сделать распиловку на требуемые виды (доска, брус, вагонка). Не все сорта одинаково годятся для изготовления лестничных маршей, это нужно учитывать при выборе материала.

Крепление деталей стандартное, на гвоздях или шурупах. Все элементы будущего марша должны быть проструганы, ошкурены, подогнаны под размеры согласно чертежу. Учитывая высокую влажность воздуха в подвальной среде, вероятность поражения древесины грибками, следует предусмотреть обработку специальным раствором (антисептиком).

Лестница из дерева имеет свои нюансы

Окончательно собранная лестница окрашивается или лакируется (минимум за 2 раза) с обязательной просушкой каждого слоя.

Материал

Для строительства лестниц можно использовать разные материалы. Наиболее встречаемыми вариантами являются несколько.

Дерево

Древесина является одним из самых популярных типов сырья. Данный материал нуждается в качественной обработке, чтобы суметь выдерживать высокие нагрузки. Особая обработка способна защитить древесину от гниения, сырости, образования плесневых грибов

Наибольшее внимание стоит уделить торцевой части древесины и укосам. Это позволит увеличить период эксплуатации такой лестницы

Металл

Лестницы из данного материала должны быть обработаны специальным средством, которое защитит их от коррозии. Такая конструкция при правильном уходе будет надежной и долговечной. Окрашивать ступени необходимо в 3-5 слоев. Для этого можно использовать эмаль либо масляную краску. Наносить каждый последующий слой можно только при полном высыхании предыдущего.

Бетон

Несмотря на то, что представленный материал характеризуется своей прочностью, он нуждается в особой защите. Чтобы уберечь поверхность бетона, можно использовать отделку ступеней плиткой либо выполнить окраску в несколько слоев. Однако данные способы нуждаются в больших затратах. Можно установить линолеум либо клеящиеся коврики, которые обойдутся дешевле.

Металлическая лестница из швеллеров и уголков

Вам потребуется:

• Металлические швеллеры для основы.
• Уголок размером 5 см для окантовки ступенек.
• Листовой металл толщиной от 1 мм.
• Сварочный аппарат.
• Болгарка.
• Щебень и цементный раствор для бетонирования основания.
• Краска или антикоррозийное покрытие.

В первую очередь выполняем расчеты на бумаге. После того как вы нарежете металл, изменить его размеры уже не получится.

Затем нарезаем болгаркой швеллер и уголок на куски нужной длинны. Берем сварочный аппарат и варим каркасы всех ступеней. Не забудьте после этого снять наплывы при помощи зачистного круга болгарки.

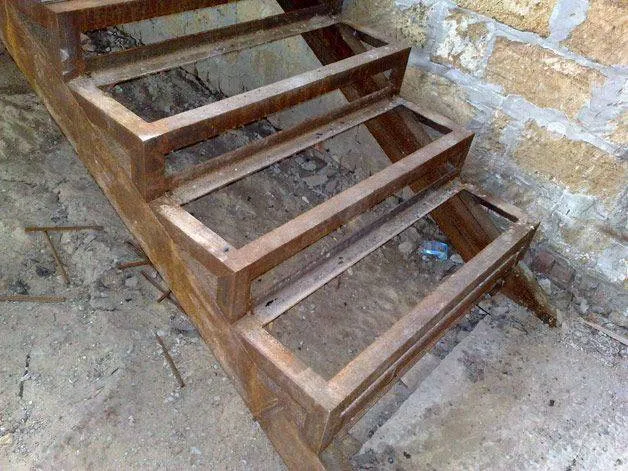

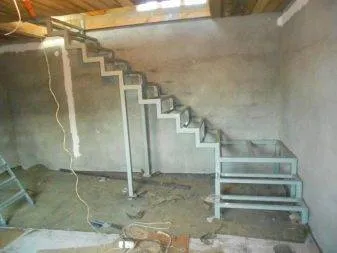

Металлический каркас из швеллеров и уголков.

Привариваем ступени к швеллерам и снова зачищаем наплывы болгаркой. Обрабатываем получившуюся конструкцию от ржавчины.

Сама лестница готова. Осталось установить и закрепить ее должным образом. Для этого примеряем конструкцию к месту, где она будет располагаться, и намечаем на полу место для бетонирования небольшого фундамента. Копаем яму глубиной 15–20 сантиметров, ставим лестницу туда нижним краем. Засыпаем яму щебнем и заливаем цементным раствором. Дожидаемся полного высыхания бетона – лестница должна стоять очень прочно.

Нарезаем листовой металл и привариваем на каркас ступеней. Еще раз все зачищаем, убираем заусенцы. Такая лестница прослужит вам долгие годы.

Выбор конструкции и материала

Подвал в частном доме часто используется как место хранения вещей, гараж или отдается под хозяйственные нужды. Чаще всего туда ведет лестница. Она должна быть достаточно крепкой, чтобы по ней можно было переносить тяжелый груз, и простой, чтобы было удобно подниматься или спускаться.

При выборе типа лестницы нужно учесть размеры подвала, его влажность, как он будет использоваться, место расположение и другие особенности. Если цокольный этаж используется как жилое помещение, баня или спортзал, он является частью дома, вход в него лучше сделать внутри. Если в погребе будут оборудованы склад или технические помещения, лестницу лучше вынести на улицу, сделав отдельный вход.

Типы конструкций

Все лестницы по типу конструкций делятся на несколько типов, и подвальные не исключение. Они выбираются в зависимости от наличия свободного места, возможностей монтажа, дальнейшего использования и других параметров.

Приставная лестницаИсточник p-z-o.ru

По конструкции лестница в погреб может быть:

• Маршевой. Самый простой и доступный вариант. Представляет собой прямой лестничный пролет. Конструкция обладает массой достоинств: она безопасна и удобна даже для пожилых людей, легко монтируется и недорого стоит. Единственный ее недостаток – она занимает много места. Если сам погреб маленький, это может стать проблемой.
• Двухмаршевой. Состоит из двух пролетов, соединенных между собой небольшой поворотной площадкой. Конструкция обладает теми же достоинствами, что и одномаршевая, но занимает меньше места. Однако подъем может быть тяжелее, а монтаж – труднее.
• Приставной. Она не займет много места, ее легко убрать, следовательно, ее можно использовать в небольших погребах. Приставные лестницы похожи на обычные лестницы, установленные практически под прямым углом. Ее верх цепляют за полоток возле люка, низ опирается на пол, с обеих сторон закрепляют. Такие лестницы не отличаются удобством и менее безопасны, ее может быть неудобно использовать. К ее плюсам относится невысокая цена и малые размеры.

Винтовая лестницаИсточник prom.st

Винтовой. Такой вариант спуска в подвал встречается нечасто. Представляет собой вертикальный столб, вокруг которого идут ступени. Такая конструкция не занимает много места, она безопаснее и удобнее приставной, но не так удобна, как маршевая. Это связано с разной шириной ступеней (ступени крепятся узкой частью к столбу), необходимостью постоянно поворачиваться при подъеме, сложным монтажом и высокой ценой. Кроме того, винтовые лестницы требуют обязательного наличия перил.

Если подвал небольшой и используется как склад для продуктов, интересным вариантом станет поставить полки вдоль стен, а винтовую лестницу – в центре помещения. Это позволит дотянуться до предметов со ступеней.

Выбор материала

Лестница должна отличаться повышенной прочностью и быть удобной, поскольку по ней будут часто ходить люди и носить тяжелые вещи. Желательно, чтобы материал был устойчив к влажности и грязи. Для многих важную роль играют простота установки при самостоятельном монтаже и низкая цена.

Бетонная лестницаИсточник fundament77.ru

Лестница в подвал в частном доме может быть из следующих материалов:

• Дерево. Самый популярный вариант. Из дерева можно собрать любую конструкцию: маршевую, винтовую, приставную. Для монтажа лучше выбрать прочную и устойчивую к влажности древесину, которая не будет подвержена гниению и плесени. Кроме того, материал потребуется обработать антисептиком и покрыть водостойким лаком или краской.
• Сталь. Не менее популярен, чем дерево. Для изготовления используют листовое железо, арматуру, уголки и другие материалы. Такие лестницы прочны и надежны, легко противостоят влаге, из стали собирают различные конструкции или ее части, например, основу. Главными недостатками металлических конструкций является его цена (металлическая конструкция может обойтись в немалую сумму) и необходимость сваривать детали.
• Кирпич. Кирпичные лестницы прочные, надежные и долговечные, они практически не ломаются и удобны в использовании. Однако поставить их можно только в просторные подвалы, поскольку из них устанавливают только маршевые конструкции. Кроме того, для их монтажа требуется большое количество материала. Иногда для снижения стоимости из кирпича собирают только столбы, а сами ступени делают из дерева.

Лестница из двух пролетовИсточник stroydomufa.ru

Нередко встречаются и комбинированные лестницы, например, металлическая или кирпичная основа и деревянные ступени или покрытые керамикой. Такие конструкции выглядят интересно и необычно, зачастую их проще и дешевле монтировать.

Начинающим мастерам лучше делать конструкцию из дерева или комбинированный вариант.

Виды лестниц

Существует множество видов лестниц, но не все из них сгодятся для подвала. Чаще всего за простоту монтажа, долговечность и влагостойкость ценят металлические приставные или маршевые переходы, реже – винтовые.

Последняя конструкция оправдывает себя, когда нужно спуститься на значительную глубину, а места для полноценного марша недостаточно. Большой недостаток винтовой лестницы заключается в необходимости точности расчетов, нарезки и сборки деталей.

В данном видео вы подробнее узнаете о лестнице в подвал:

Приставная

Самую простую лестницу в подвал часто делают деревянной по 2 причинам: легкость изготовления и малый вес. По весу с деревом может соперничать только алюминий, но создать в домашних условиях прочную конструкцию методом сварки или клепки довольно проблематично. Лестница для спуска в цокольный этаж такого типа может быть универсальной, т.е. использоваться и для других нужд.

Благодаря относительной легкости материала, из которого она сделана, стремянка может переноситься в другие части дома, применяться для подъема на чердак и тому подобное. Основная задача при изготовлении по готовым чертежам своими руками такой лестницы для подвала состоит в обеспечении требуемой жесткости, устойчивости во время подъема/спуска.

Необходимо учитывать, что нижний край конструкции ни в коем случае не должен иметь возможность сдвинуться с места, изменить свое положение – для этого можно предусмотреть специальные упоры или выемки в полу.

Маршевая

Также достаточно распространенный тип. По материалу это может быть бетонная лестница в подвал или стальная, иногда, в особых случаях, ее заменяют подъемником (лифтом). Главное – выдержать требуемую ширину ступеней, их шаг и высоту проступи.

Если нужно попасть в подпол, сравнительно неглубоко находящийся ниже уровня земли, то достаточно будет нескольких ступеней, а для подвала понадобится более серьезная конструкция. Конкретные размеры лестничного марша привязываются к габаритам подвального помещения, а также учитывают требования ГОСТ.

Конструктивно лестничный марш состоит из несущих элементов – кососуров или тетив (балок) и собственно ступеней. В свою очередь, ступень образуют проступь (горизонтальная часть) и подступенок (вертикальная). Обязательно нужно учитывать соотношение размеров этих деталей: при их нарушении лестница будет неудобной, ступени получатся чрезмерно высокими. И наоборот, заниженный подступенок также вызывает дискомфорт при движении.

Чтобы понять, как сделать лестницу в подвал, нужно будет изучить требования нормативных документов или воспользоваться подсказками на нашем сайте.

Важно. Максимальная высота ступени для подвальных помещений составляет 210 мм, минимальная – 120 мм

Уклон должен составлять от 20 (нижний предел) до 50º (верхний предел). Это нужно учитывать при создании подвальной лестницы из металла или бетона своими руками.

Винтовая

По конструкции винтовая лестница в подвал напоминает маршевую, с той лишь разницей, что несущие балки не прямолинейны, а расположены по спирали. Опора всей системы – центральная стойка или колонна, вокруг которой изгибается внутренний косоур. Пожалуй, это самая сложная в изготовлении лестница в подвал в частном доме, сделать ее своими руками достаточно проблематично.

Рассчитать ее параметры на онлайн-калькуляторах вряд ли получится, потребуется помощь профессионалов, которые специализируются на проектировании металлоконструкций. Расчет лестницы в подвал обязательно должен учитывать несущую способность каркаса лестничной клетки, гарантировать безопасность человека. На его основе производится выбор требуемого материала – уголка со стороной 5 см или швеллера шириной 14 см, толщиной в 4-5 мм.

Как называются чертежи на которых изображают мосты и дороги?

Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:

1. Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.

2. Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.

3. Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.

4. Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.

5. Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.

6. Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.

7. Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.
