Лестница с широким шагом (гусиный шаг) — фотографии, расчеты, преимущества и недостатки, подробная пошаговая инструкция по изготовлению

В небольших загородных домах нередко применяются решения, направленные на экономию пространства и минимизацию нагрузки на перекрытия. Если имеется ограниченное пространство, владельцы часто ищут оптимальный выход — они могут установить винтовую лестницу или создать лестницу с гусиным шагом своими руками, чтобы найти компромисс между функциональностью и экономией места.

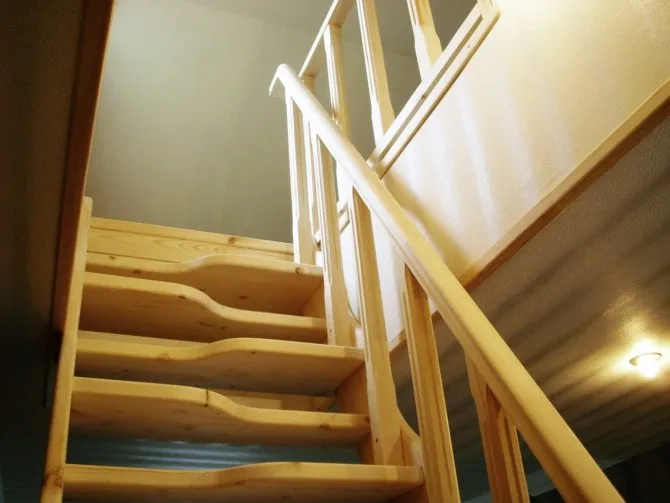

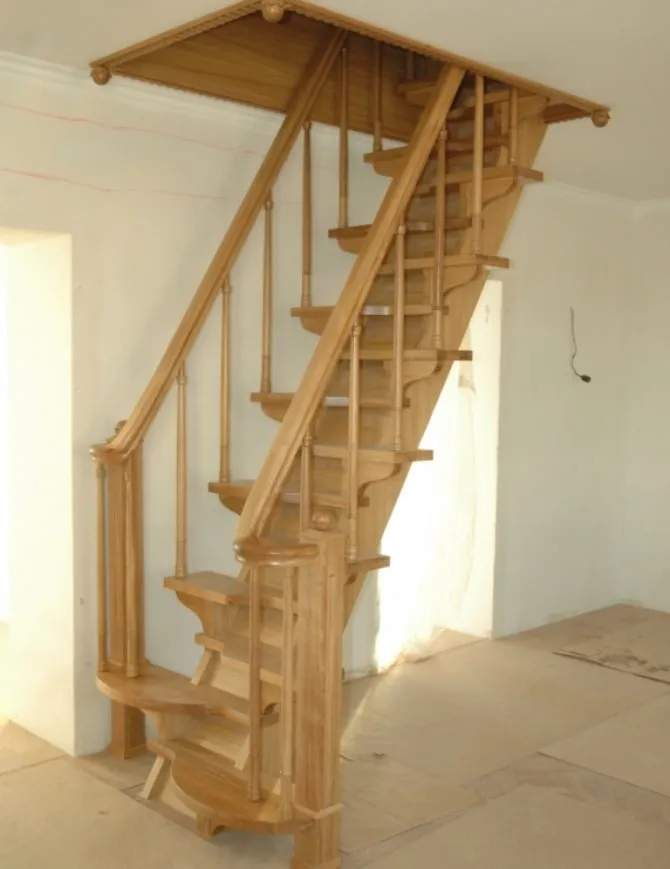

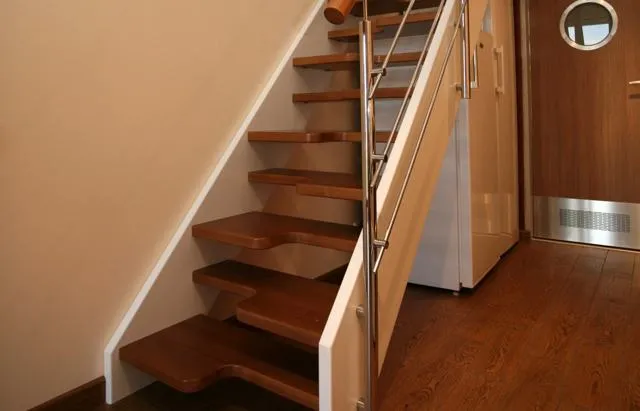

Подобная лесенка выглядит забавно и именно благодаря форме ступеней и манере движения по ней она и получила свое название.

Конструктивные особенности

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую.

Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

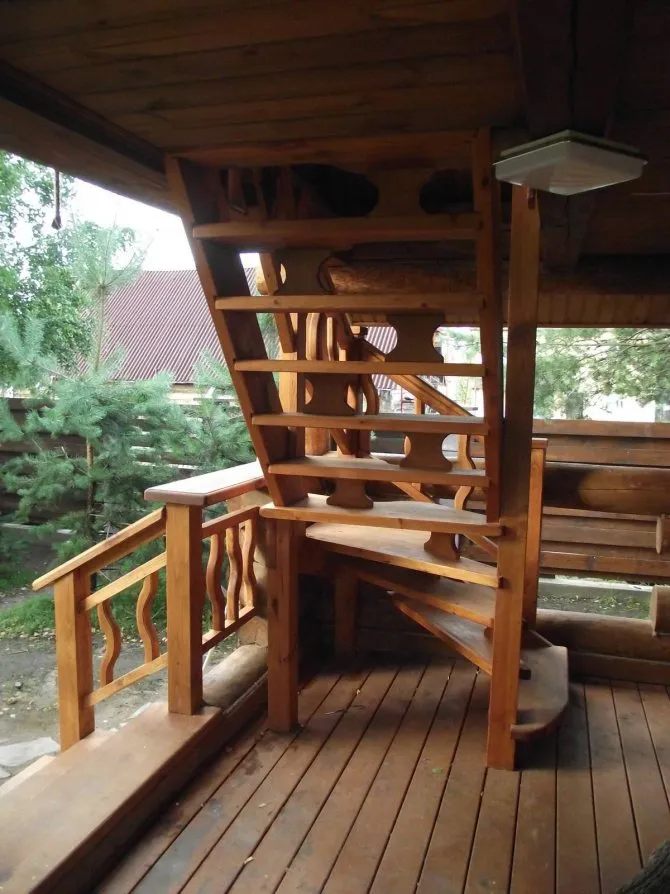

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

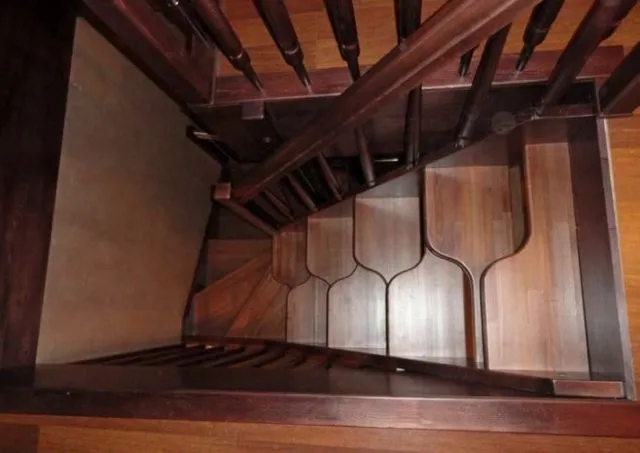

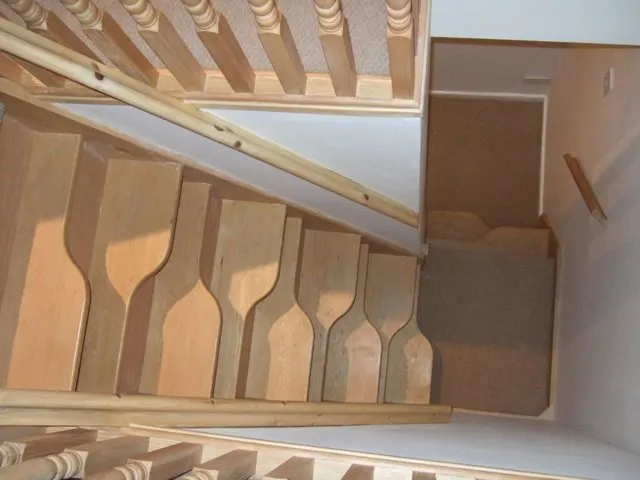

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

• h-образныме;
• сферические;
• клиновидные.

Ступени лестничного марша расположены симметрично относительно его центральной оси.

Материал для лестницы

Теперь разберемся с тем, из какой древесины делать гусиный шаг и на чем его делать. Для изготовления такой конструкции применяют традиционные материалы:

• древесина;
• стекло;
• металл;
• комбинацию материалов.

Исторически сложилось так, что чаще всего применяют древесину. Она очень хорошо смотрится, легко обрабатывается, а ее стоимость невысока. Для изготовления такой лестницы нет смысла использовать липу или сосну. Это мягкие сорта, не всегда способные выдержать большие нагрузки. Оптимальной древесиной можно считать дуб, бук или лиственницу.

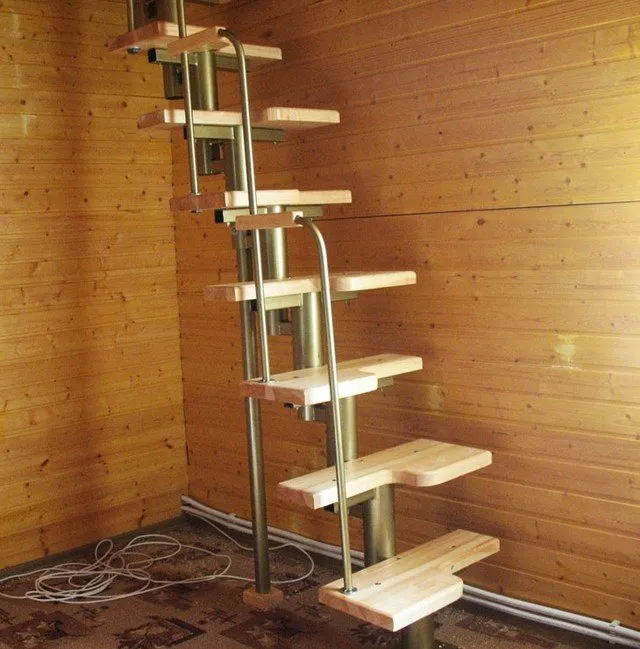

Древесина, которая будет использоваться для строительства лестниц, должна быть высушена и на ней должны отсутствовать сучки. Лестница гусиный шаг из металла собирается быстрее, но для ее сооружения необходимо или обладать навыками сварщика, или же придется приглашать мастера со стороны.

Кованые лестницы в доме

У этой конструкции есть разные оценки. Кто-то их считает компактными и вполне комфортными, а другие высказывают претензии к их эксплуатации.

По большей части они состоят в некотором неудобстве использования из-за сложностей, связанных с передвижением по ней и переноса по ней даже не очень габаритных вещей.

Но немногие знают то, что при правильном проектировании и качественном выполнении работ все отрицательные стороны лестницы будут сводиться к нулю.

Начиная создавать проект, необходимо учитывать то, что существуют определенные неизменные показатели (о них мы поговорим далее), которыми и следует руководствоваться при определении количества ступенек и их основные размеры.

Как и любая строительная конструкция, она обладает достоинствами и определенными недостатками. Ее главным преимуществом можно назвать то, что она занимает мало места (почти в два раза) в сравнении с традиционным лестничным маршем.

Такую лестницу можно считать оптимальным решением для домов с не большой площадью. Кроме того ее можно устанавливать в подвалах и технических подпольях. Непривычная форма ступеней придает конструкции оригинальный вид, которая хорошо может быть вписана в любой интерьер.

Также конструкция не отличается сложностью, а все материалы можно купить в ближайшем строительном магазине. То есть ее под силу соорудить самостоятельно любому человеку, который обладает навыками работы с древесиной.

К явным недостаткам можно отнести ее крутизну, угол ее наклона составляет 45–60 градусов, а когда впервые смотришь на нее, то сразу возникают сомнения о возможности подъема или спуска по ней. Лестница утиный шаг травмоопасна, с нее можно упасть.

В каких случаях стоит использовать

Лестницы такого типа имеют небольшие габаритные размеры. Они будут хорошо смотреться в большинстве интерьеров, особенно в небольших домах, где заметен дефицит свободной площади. Дело в том, что при одинаковой длине пролета, сравнивая ее с обыкновенной маршевой лестницей, гусиный шаг занимает в два раза меньше.

Расчет лестницы

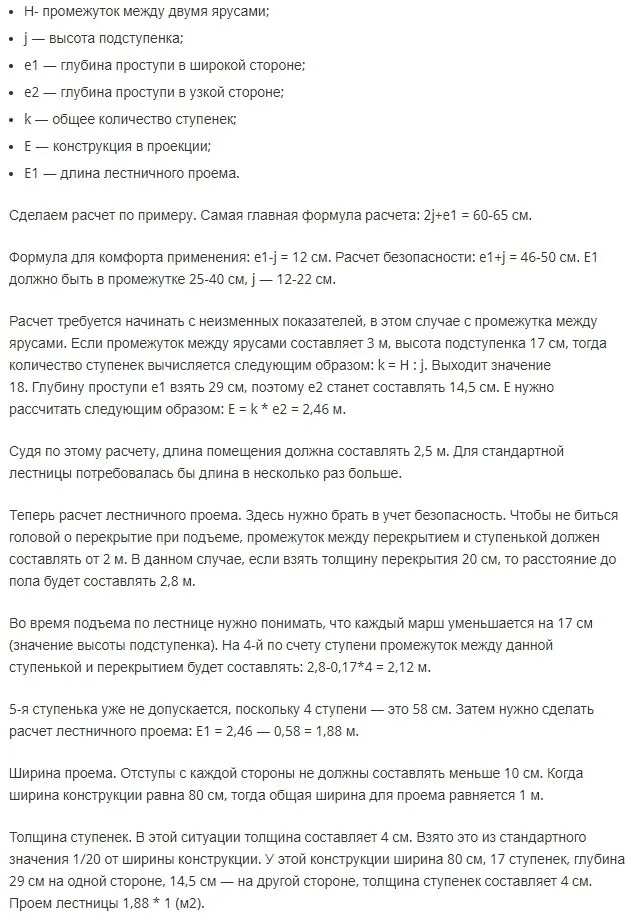

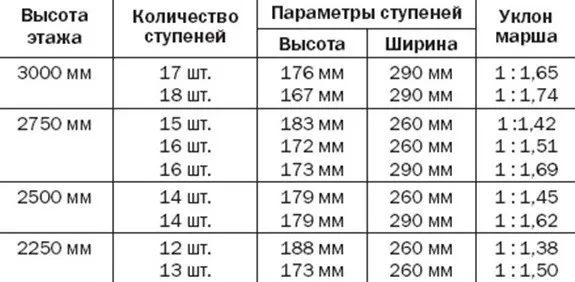

Размеры лестницы здесь рассчитывают примерно по такой же схеме, что и традиционные маршевые лестницы. При проведении расчетов целесообразно руководствоваться тем, что размер ступни лежит в пределах:

• Самая широкая часть — 300 мм, узкая — 150 мм. Расстояние между ступенями лежит в диапазоне 150–200 мм.
• При правильно выполненном расчете и изготовлении, такая лестница будет абсолютно безопасной.
• При обустройстве лестницы «Гусиный шаг» с поворотом, целесообразно между маршами оборудовать площадку. Если нет места под площадку, то на повороте надо установить типовые ступени с шириной 270 мм. Их необходимо расположить через каждые 45 градусов.
• Необходимо помнить и о том, что при проведении расчета надо руководствоваться требованиям СНиП и другой нормативно–строительной документацией.

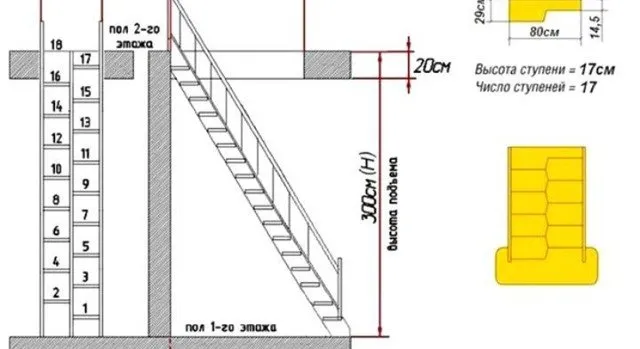

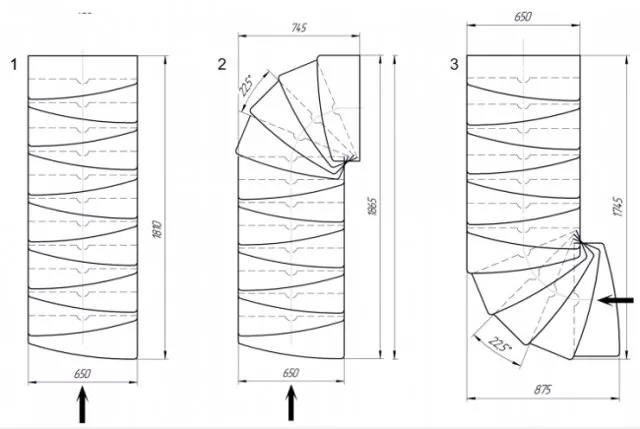

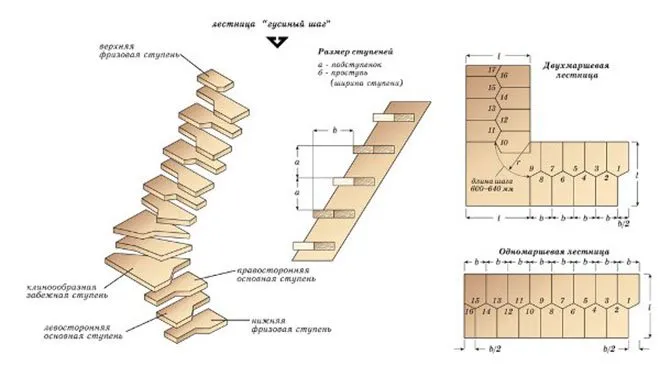

  Комплектующие: размеры и чертежи

  Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.





  Пошаговая инструкция по сборке и монтажу

  Лестницы типа «гусиный шаг» могут иметь разные варианты исполнения. Их можно установить на тетивы, косоуры, больцы. Пошаговая инструкция о том, как собрать лестницу гусиный шаг своими руками, изложена ниже.

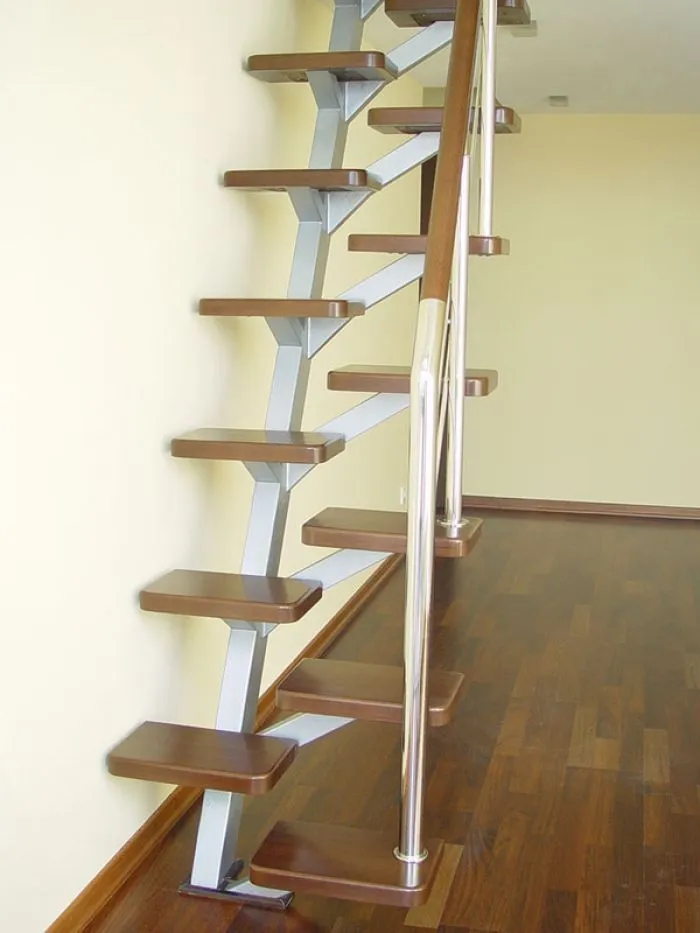

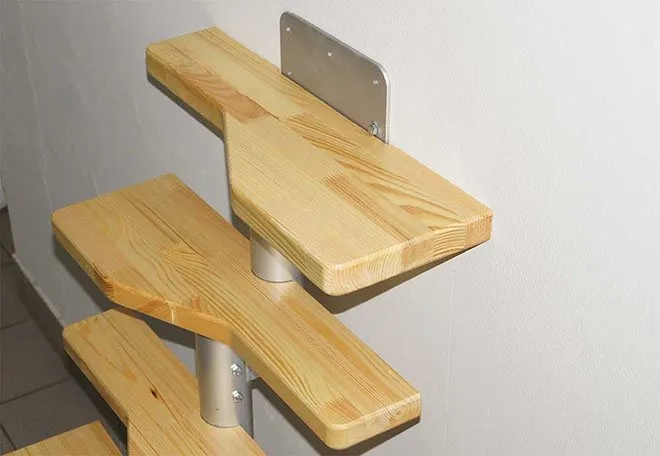

  На косоуре

  Нередко такую лестницу строят на одном косоуре, изготовленном из металла. После установки косоура на нем монтируют каркасы ступеней, которые также выполнены из металла.Основная нагрузка на такой лестнице приходится на края ступеней, и чем шире ступень, тем, соответственно, больше нагрузка на края. Поэтому необходимо особо тщательно изготовить узел крепления ступеней к косоуру.Во время монтажа возникают сложности с ее горизонтальным размещением. Для этого ступени надо сначала наживить и, применяя мерительный инструмент, сориентировать их в пространстве. Под мерительным инструментом подразумевается строительный уровень и отвес.При сооружении лестницы на косоуре, балясины и перила устанавливают непосредственно на ступени. Отличительной чертой лестницы на косоуре является простота ее сборки. Надо учесть и то, что ее характеристики ни в чем не уступают деревянной.

  На тетиве

  Для изготовления тетивы необходимо приготовить толстые струганные доски. Толщина доски не должна быть менее 60 мм. Ее ширина должна находиться в пределах 300 мм. Угол наклона тетивы должен лежать в диапазоне от 45 до 50 градусов. Длина доски должна соотноситься с междуэтажным расстоянием. Делая разметку досок, помните о том, что ступени должны располагаться строго горизонтально. Это поможет снизить травмоопасность конструкции.Перед тем, как приступить к сборке, необходимо положить тетиву вверх пазами на горизонтальную и ровную поверхность. Для повышения надежности, пазы необходимо обработать клеевым составом и в них установить ступени.Возможно, что они будут входить в пазы с некоторым трудом. В таком случае их необходимо подбить, для чего нельзя пользоваться металлическим молотком, так как можно повредить мягкую древесину. Целесообразно использовать деревянный или резиновый ударный инструмент.После того, как просохнет клей, можно будет надеть противоположную тетиву.

  Видео по теме

Источник: https://DomZastroika.ru/lestnicy/dereviannye/utinyj-shag.html

Мотыльковые лестницы своими руками

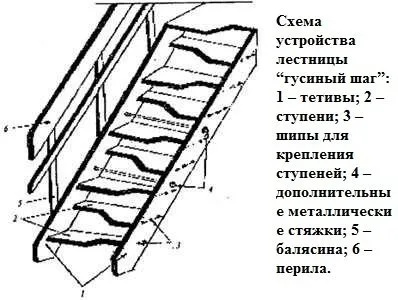

Подъемы с «утиным шагом» ничем не отличаются от конструкций прямых маршевых пролетов. Форма ступеней только разная, отсюда и нестандартный способ подъема по маршу. Основными элементами являются:

• Тетива или косоур лестницы – главный несущий элемент, принимающий на себя всю нагрузку. Первый вариант более приемлем для маленьких помещений. Благодаря своей воздушности, он создает впечатление высвобождения пространства.
• Стяжка – связывает деревянные косоуры, которые с течением времени могут разъехаться под действием постоянных нагрузок и перепадов температуры и влажности внутри помещения.
• Ступени, балясины, перила.

Особых нюансов в изготовлении лестниц с «гусиным шагом» нет, главное – придерживаться правил и иметь небольшой опыт столярных работ. Если желания повозиться с лестницей нет, можно приобрести все элементы отдельно, а затем просто собрать все своими руками, соблюдая пошаговую инструкцию.

Тетива

Чтобы подготовить данный элемент конструкции лестницы, необходимо взять струганные доски, толщина которых принимается более 6 сантиметров, а ширина – примерно 30 сантиметров. Доски принято устанавливать под углом, равным 45-50 градусам.

При разметке тетива должна находиться в горизонтальном положении, чтобы не нанести травму от случайного движения или падения. Далее осуществляют сборку конструкции:

• Изделие переворачивают, чтобы пазы оказались вверху.
• Вырезанные места под ступени обрабатывают клеем для улучшения сцепления.
• Выполняют установку ступеней.

Если проступь трудно входит в паз, ей следует немного помочь, постучав резиновым или деревянным молотком. Пользоваться металлическими предметами не рекомендуется, поскольку они могут навредить структуре дерева.

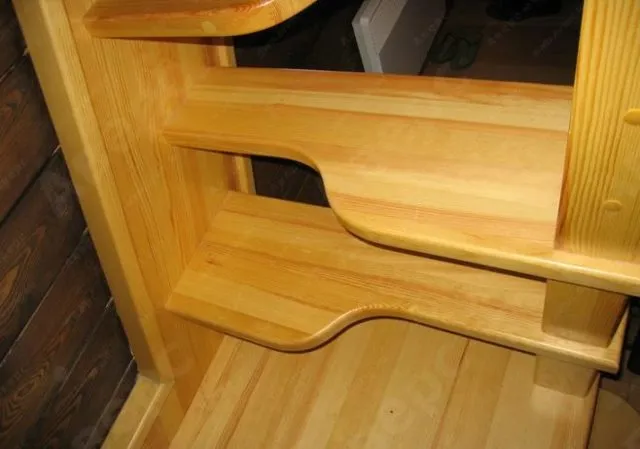

Ступени

Рабочая поверхность ступени – широкая часть, на которую становятся ногой. Она принимает на себя основную часть нагрузки, но и узкая часть также играет не последнюю роль. Вторая половинка тоже выдерживает колоссальные напряжения. Расчет ступеней можно начинать с любой стороны. Общепринято считать, что первая ступень, на которую становится человек, – правосторонняя. И это объяснимо, ведь практически все население земного шара – правши.

Нижнюю ступеньку обычно делают сплошной, без вырезов или толще, чем все остальные ступени марша. Производство ступеней осуществляют из хорошо просушенной древесины. В большинстве случаев берут сосну:

• Подготавливается образец (лекало), с помощью которого подгоняются проступи всего пролета.
• Вырезается заготовка по ширине.
• Подрезается по форме лекала.
• Ступень и срез тщательно шлифуются.

Кроме дерева, ступени изготавливают из металла и стекла. Но они встречаются редко, и это связано с трудностью обработки материала.

Лестница гусиный шаг: проектирование, выбор материала и расчет

В небольших загородных домах нередко применяются решения, направленные на экономию пространства и минимизацию нагрузки на перекрытия. Если имеется ограниченное пространство, владельцы часто ищут оптимальный выход — они могут установить винтовую лестницу или создать лестницу с гусиным шагом своими руками, чтобы найти компромисс между функциональностью и экономией места.

Подобная лесенка выглядит забавно и именно благодаря форме ступеней и манере движения по ней она и получила свое название.

Описание лестницы гусиный шаг

В данном случае речь идет о малых и узких моделях, которые имеют симметричную половинчатую форму ступеней: где каждая последующая имеет вырез ровно над местом выступа предыдущей. Есть у такого оригинального решения и другие названия – например, утиный шаг, утиная лапка, мотыльковая лестница (ступени напоминают сверху крылья бабочки).

Но в основном ступени повторяют форму лапы гуся. Еще одно название от латиноамериканского танца «самба», потому что, спускаясь или поднимаясь по ступеням, просто невозможно пропустить или перепутать очередность шага.

Интересный факт! Изобрели подобную конструкцию европейские мастера 10-11 веков: в то время особенно важно было сконструировать пролет в узких башнях, на мельницах и колокольнях.

Оттого, что чаще всего гусиный шаг лестницы встречался именно в церковных заведениях, ее окрестили «лестницей монаха».

Отличительные особенности конструкции

Целесообразность данного конструкторского решения не всегда оправдана, например, если ширина между несущими стенами и балками этажей достаточно велика, можно использовать обычный вариант с двойными перилами и пологими маршами. Но там, где метраж помещения невелик, а попасть на следующий этаж как-то необходимо, мастерят эту крутую симметричную лесенку.

Обычно наклон ступеней составляет от 45 до 65 градусов. Единственная альтернатива подобной лестнице – винтовая из дерева или металла, но ее неудобство заключается в крутизне марша, и если в доме живут маленькие дети или домашние животные, есть риск травмоопасности для них при спуске с лестницы.

Преимущества лестницы заключаются в том, что даже при высоком шаге вероятность оступиться очень низка, так как под выемкой вы видите широкую часть нижней ступени, откуда поднимается нога. Риск получить травму минимален и для пожилого человека, и для ребенка.

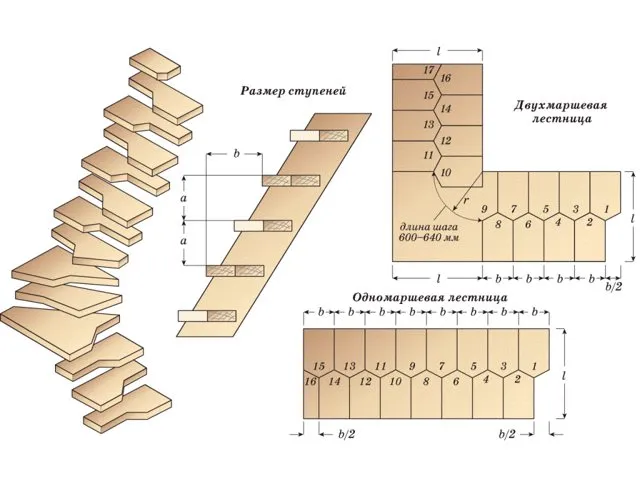

Схема-чертеж лестницы
