Изготовление лестницы с шагом «гусиная лапка» своими руками — чертежи, расчеты, фото и видеоматериалы

Мечтаете о необычной лестнице в доме? Изготовьте лестницу с шагом «гусиная лапка» своими руками с помощью наших чертежей, расчетов и фото и видеоматериалов. Этот уникальный дизайн придаст вашему интерьеру неповторимость и стиль. Погрузитесь в мир лестниц с гусиным шагом и создайте что-то удивительное! ������

Необычная деревянная лестница: фото, чертежи и практический опыт наших умельцев

Лестница «гусиный шаг», она же «утиный шаг», она же «самба», она же «мотыльковая», «лестница монаха», «японская поступь», «space saver staircase», никогда не займет высоких строчек в рейтинге самых безопасных и удобных лестниц. Но в ситуации, когда под лестницу есть всего 1-2 метра, такое сверхкомпактное решение с минимальной нагрузкой на перекрытия просто незаменима. В этой статье мы покажем вам, как выглядит модульная лестница «гусиный шаг» в исполнении участников нашего портала, и расскажем про ее сильные и слабые стороны, а также о том, что необходимо для ее изготовления своими руками.

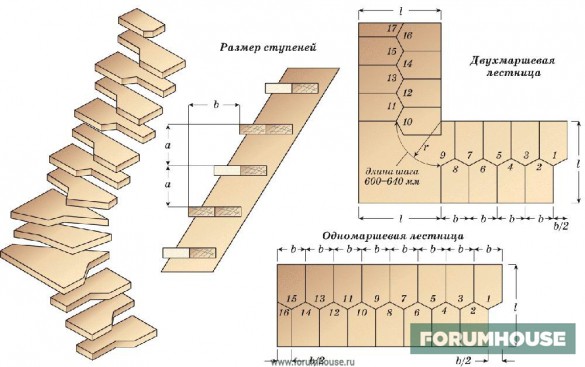

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

Особенности лестницы

Эта конструкция отличается большим углом подъема (от 45 до 70 градусов) и асимметричным расположением ступеней: за широкой справа следует широкая слева и т.д. Она уступает в популярности другим видам лестничным конструкций, (в том числе и на FORUMHOUSE) но незаменима, когда пространство ограничено до 1,5 – 2 метров, и установить на нем можно только очень крутую лестницу.

В XI – XII веках такие лестницы делали в на мельницах: места для других конструкций там просто не было, да и людям с тяжелыми мешками было легче передвигаться по вот таким разлапистым ступеням.

Kraliv Участник FORUMHOUSE

Лестница типа «утиный шаг» наиболее безопасное и рациональное решение при большом угле наклона. Любая другая лестница при таком же угле наклона будет значительно более травмоопасна!

Движение по такой лестнице отличается от хождения по обычной: перемещаться по ней приходится вразвалочку, как борцам сумо. Поэтому лестницы самба и не должны быть широкими. Оптимальный «гусиный шаг» — это 60-80 см.

Вит1959 модератор FORUMHOUSE

Ширина «гусиного шага» 600мм, больше нет смысла, иначе будете идти враскорячку.

«Гусиный шаг» делают из дерева или металла, или из дерева и металла, или из дерева, металла, и стекла. Но участники FORUMHOUSE рассказывали об опыте проектирования, изготовления или, как минимум, эксплуатации только деревянных лестниц.

Они могут быть как прямыми, так и поворотными; на косоурах, тетивах или больцах. Чаще всего встречается самый простой и компактный вариант — тетивы: длинные балки с пазами, в которые крепят ступени. Чтобы сделать лестницу на тетивах прочнее, под ступенями ее стягивают металлическими или деревянными тяжами. Перила крепят на тетивах, примеряя по месту балясины и срезая под углом.

Ступени такой лестницы могут иметь разную форму. Наиболее распространенные:

• h-образные;
• крылья бабочки;
• гусиные лапки.

Их толщина не должна быть меньше 36 мм, а ширина в широкой части – 30 см.

Ширина узкой части ступени зависит от угла уклона лестницы: она ни в коем случае не должна перекрывать нижнюю ступеньку, и при этом должна быть прочной, чтобы ее можно было закрепить в паз.

Чтобы усилить безопасность лестницы, ее нижние края иногда обивают резиновыми прокладками: так они не скользят.

На фото ниже представлена лестница «гусиный шаг» в мансарду участника нашего портала Андрея Павловца. В его доме балки потолка идут по горизонтали, и люк получился в форме неправильного прямоугольника.

Андрей Павловец

При подъеме проблем нет, а вот при спуске надо сначала подумать с какой ноги пойти!

Модератор FORUMHOUSE c ником dgusepe сделал такую лестницу в подполье под кухней и говорит, что приходится постоянно быть начеку: если начать спуск не с той ноги, нога сразу проваливается.

Но грамотный расчет может свести эти недостатки к минимуму.

Вит1959

Чтобы такая лестница была максимально безопасна, необходимы две вещи удобные параметры и спокойны размеренный спуск.

Ход по лестнице «гусиный шаг» Вит1959 отобразил на схеме.

Вит1959

Высоту подъема ступени желательно иметь в пределах 150-160мм, ширина проступи – 270-300мм.

Пошаговое руководство по сборке лестницы

Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну — не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.

Следует выбрать, на чем будет стоять гусиный шаг — на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно — мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина — 30 см, высота — 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.

Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:

Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.

Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.

Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.

Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.

Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.

Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.

Расчет лестницы «гусиный шаг»: что нужно знать

В интернете можно найти множество хороших инструментов для расчета и проектирования лестниц, от калькуляторов для графических редакторов, которые позволят выполнить проект лестницы вашей мечты и вписать ее в самое ограниченное пространство.

Проектирование лестницы начинается с определения угла ее наклона. Чтобы определить оптимальную величину, нужно измерить расстояние от пола первого этажа до пола второго и учесть максимально возможную границу крайней ступени.

Затем определяем начальную позицию ступени (это особенно важно для винтовых лестниц). Широкую часть ступени у нижней и верхней ступеней делают со стороны ведущей ноги, обычно – справа.

Желательно, чтобы количество ступенек было нечетным.

Иногда под ступеньки делают упор, потому что при большой нагрузке конец широкой ступени может обломиться.

Расчет лестницы «гусиный шаг» выполняется в горизонтальной и вертикальной плоскостях. Ширину по горизонтали высчитывают, руководствуясь средним значением стандартного шага человека – 60-65 см. Если место под лестницу совсем уж небольшое, то его можно снизить до 40 и даже 50 см, но только в том случае, если предполагается не пользоваться лестницей часто.

Вертикальный шаг рассчитывается по формуле:

2ВС + ШС = 60:65

Это соотношение высоты и ширины ступени и горизонтального шага.

Здесь мы исходим из того, что один показатель нам известен, а второй мы определяем, приравняв сумму к показателю горизонтального шага в установленных пределах.

Для наибольшего удобства и безопасности необходимо рассчитать соотношение подступенка и проступи. Для межэтажных лестниц «гусиный шаг» в жилых зданиях оно обычно устанавливается в диапазоне 17:29 – 20:23. Для малоиспользуемых лестниц на чердак и т.п. допустимо соотношение 19:25 – 21:21.

Разрабатывая схему лестницы гусиный шаг, не забывайте про перила и ограждения.

Нюансы лестницы Утиный шаг

В загородном доме более, чем в один этаж, возможно рациональное использование лестницы Гусиный шаг. Можно соорудить большую лестницу, а можно использовать ее небольшую копию – Утиный шаг. Многим мужчинам хочется самостоятельно сделать лестницу в доме. С развитием современных технологий, это более, чем реально.

Перед началом монтажа, учтите нюансы:

1. Изучите все преимущества и недостатки данного вида конструкции, и определите, в каком конкретном помещении лестница будет отлично выполнять свои функции.
2. Если выбрана модель винтовой лестницы, то у такой конструкции необходимо установить надежный центральный стержень-опору.
3. Лестницу рекомендуется ставить посередине комнаты.
4. Отделка лестницы должна завораживать и привлекать внимание, поэтому стоит отметить, что соединение межэтажного пространства это не основная функция лестниц Утиный шаг. Выбирают такие модели, как правило, для украшения интерьера.

Места такая винтовая лестница будет занимать совсем мало, поэтому в небольших домах этот вариант окажется самым оптимальным.

Металлическая винтовая лестница украсит ваш дом очень эффектно. Такую лестницу стоит поместить в центре помещения, а не прятать ее в угол.

Лестница Гусиный шаг делится на несколько видов. Лестница с симметричными ступенями характеризуется, тем что половинки расположены по отношению к друг другу таким образом, что конец половинки на одной ступени, это начало половинки на ступени выше. Иногда ступени делают в форме бабочек, такой вид называют мотыльковым. Чаще используют ступени, похожие на утиные лапки. При выборе конкретной модели, проведите внимательно все подготовительные расчеты и чертежи. Рассчитайте количество материала, и спрогнозируйте возможные недостатки в будущем.

Лестница «гусиный шаг» на чердак

Участник нашего портала с ником 9900Yuri_D сделал, как он говорит, «крутую, но удобную лестницу на чердак».

9900Yuri_D

Все определяют габариты проема, куда должна поместиться лестница. Есть формулы расчета лестниц, есть калькуляторы, но в итоге мы отталкиваемся от архитектурных ограничений.

В данном случае параметры лестничного проема:

• ширина – 60 см,
• высота -2 м (и еще -60 см до первой ступени),
• глубина -2м (и еще нужно выкроить место для входа на лестницу).

Альтернативой, как говорит автор лестницы, тут мог быть только лифт.

В данной конструкции обращает на себя внимание явно недостаточная и небезопасная толщина ступеней (24мм вместо рекомендуемых 35мм), но в ближайшем будущем ступени будут усилены накладками из многослойной фанеры.

Особенности конструкции

Лестница «гусиный шаг» значительно отличается от других видов оформления подъема на этаж. Благодаря этим отличиям её часто устанавливают в тех местах, где существуют строгие ограничения по площади. На недостаточном отрезке места установить безопасную и удобную лестницу очень проблематично. Здесь и приходит на выручку проект конструкции «гусиный шаг».

Характерная черта лестницы гусиный шаг — своеобразная форма ступеней и принцип их расположения

Свое название такая лестница получила благодаря особенностям оформления ступеней. Если конструировать привычный вариант в условиях ограниченного пространства, придется делать большой уклон и высокие ступени. Нормально ходить по такой лестнице практически невозможно, ведь стопа не будет полностью прилегать к поверхности, а видимость будет очень ограничена. Даже поручни не способны значительно облегчить ситуацию.

А вот проект по типу «гусиного шага» отличается формой и особенными вырезами на ступенях.

Вырезы на ступенях позволяют идущему отчетливо видеть направление своего следующего шага, что значительно повышает уровень безопасности подобных конструкций.

Лестница гусиный шаг, согласно расчетам, имеет больший градус уклона. Ступени проектируются таким образом, чтобы одна их сторона была большей, а другая – минимальной. Направление проступи чередуется. В итоге получается не только удобная и безопасная конструкция, но и довольно оригинальное изделие по своему внешнему виду.

Преимущества лестницы «гусиный шаг»:

• возможность использования на ограниченном пространстве;
• оригинальный дизайн;
• удобство использования;
• безопасность;
• экономия материалов.

Межэтажная лестничная конструкция «гусиный шаг»

Эта лестница работы участника нашего портала с ником JamMsk ведет в гостевое помещение, которым хозяева редко пользуются.

Как и все деревянные ступени, эти сделаны из клееного материала. Здесь:

• ширина ступени 80см;
• глубина по линии хода 40см;
• проступь 30см;
• перехлест 10см.

JamMsk

У неё ещё надо проем немного увеличить накосую, но хозяин сказал что «и так пока сойдет», чтобы не пылить.

Как сделать заказ на изготовление?

Вы можете купить готовую лестничную конструкцию для чердачного или подвального входа в магазинах Москвы. Однако, если хотите что-нибудь оригинальное по приемлемой цене, обращайтесь в нашу компанию. Мы принимаем заказы на изготовление и монтаж деревянных и металлических компактных сооружений со ступенями «гусиный шаг». От вас потребуется всего несколько действий:

1. Оставить заявку.
2. Встретить специалиста для замера.
3. Обсудить детали.
4. Подписать договор.

Наши специалисты выполнят необходимые работы в установленные сроки. Профессиональное изготовление лестницы гусиный шаг на заказ — надежно, безопасно, выгодно.

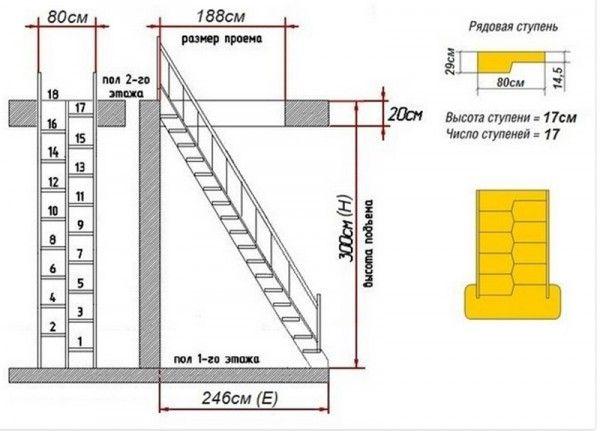

Как рассчитать высоту лестницы?

Расчет высоты лестницы зависит от нескольких факторов, таких как высота пола, куда она будет установлена, высота потолка, наличие или отсутствие пространства для установки лестницы, ее угол наклона и т.д. Вот базовые шаги, которые можно использовать для определения высоты лестницы:

1. Измерьте высоту от уровня пола до уровня верхнего этажа, где вы планируете установить лестницу. Это высота подъема.

2. Определите желаемый угол наклона лестницы. Угол наклона лестницы должен быть удобным для использования и обеспечивать безопасный доступ на верхний этаж. Обычно, угол наклона лестницы составляет от 30 до 45 градусов.

3. Используйте тригонометрию, чтобы рассчитать длину лестницы. Длина лестницы (гипотенуза) определяется по формуле: длина = высота подъема / sin (угол наклона лестницы). Например, если высота подъема составляет 3 метра, а угол наклона лестницы 45 градусов, то длина лестницы будет примерно 4,24 метра.

4. Рассчитайте высоту ступенек. Рекомендуется, чтобы высота ступенек составляла примерно 18 см, но она может быть увеличена или уменьшена в зависимости от конкретных требований и условий.

5. Рассчитайте количество ступенек, поделив высоту подъема на высоту каждой ступеньки. Округлите результат до ближайшего целого числа и добавьте одну ступеньку для площадки на верхнем конце лестницы.

6. Проверьте свой расчет, используя формулу: количество ступенек x высота ступенек + высота площадки = высота подъема.

Важно учитывать, что эти шаги дают только общее представление о расчете высоты лестницы, и что конкретные требования могут изменяться в зависимости от типа лестницы и других условий. Если у вас есть сомнения или вопросы, обратитесь к профессионалам, которые смогут помочь с точным расчетом

Кроме того, существуют стандарты и нормативы, устанавливающие минимальные требования к высоте и ширине ступеней, а также к расстоянию между ступенями и углом наклона лестницы. Например, постройка лестницы для жилых зданий в США должна соответствовать нормативу, определяющему, что высота ступени должна быть не более 19 см, а ширина ступени — не менее 25 см.

Также важно учитывать цель использования лестницы. Например, если лестница используется для эвакуации из здания в случае пожара, требования к высоте и ширине ступеней, а также к углу наклона, могут быть другими, чем для лестницы внутри дома.

Итак, расчет высоты лестницы включает в себя учет ряда факторов, таких как высота подъема, угол наклона, длина лестницы, высота и ширина ступеней, расстояние между ступенями и другие требования и нормативы. При проектировании лестницы необходимо учитывать все эти факторы, чтобы обеспечить безопасный и удобный доступ на верхний этаж.
