Армирование ростверка свайного фундамента. Способы и правила

В строительстве для частных домов, использование монолитного железобетонного фундамента, укрепленного сваями, является самым популярным вариантом из-за того, что может быть изготовлено собственными силами, даже при больших размерах. Материалы для изготовления могут быть доставлены на стройплощадку обычным автомобилем, без необходимости использования специальных платформ или кранов.

Содержание:

• Как работает ростверк
• Выбор материалов арматурного каркаса и определение его параметров
  • Типовые решения
  • Армирование зон примыкания лент ростверка
• Производство работ
  • Устройство нижнего пояса арматурного каркаса
  • Устройство верхнего пояса
• Способы вязки арматуры

Однако, работы по монтажу монолитного ростверка являются более сложными, чем сборного, и главная трудность заключается в правильном армировании свайного ростверка.

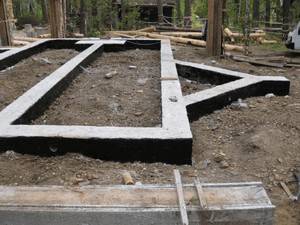

Как работает ростверк

Часто можно слышать о схожести устройства ростверка и обычного ленточного фундамента, но такое утверждение верно лишь отчасти. Действительно, своим видом и функцией ростверк весьма похож на ленточное основание, однако условия работы этих конструкций значительно отличаются:

• если для ленточного фундамента возникновение изгибающего момента в вертикальной плоскости — скорее, явление из ряда вон выходящее, то для ростверков, представляющих собой уложенные на сваи балки, это – норма. Находящийся между опорами пролет воспринимает вес частей здания и другие нагрузки, будучи при этом как бы подвешенным в воздухе, что и обуславливает прогиб;
• еще одно отличие состоит в том, что приходящаяся на ленточный фундамент нагрузка является менее предсказуемой. Подстилающий грунт под различными участками основания может «поплыть» либо вспучиться. Это вызывает разнонаправленные прогибы, при которых растянутой может быть как верхняя, так и нижняя часть поперечного сечения. А растянутая зона, имеющая место при прогибе железобетонного элемента, — это, как известно, именно та зона, в которой должна располагаться арматура. Таким образом, обычный ленточный фундамент приходится армировать одинаково как в верхней части, так и в нижней.

В случае с ростверком воздействие со стороны грунта полностью исключается, поэтому возникающие в нем напряжения вполне прогнозируемы: в пролетах между сваями растянутой всегда оказывается нижняя часть поперечного сечения, в зонах опирания на сваи – верхняя.

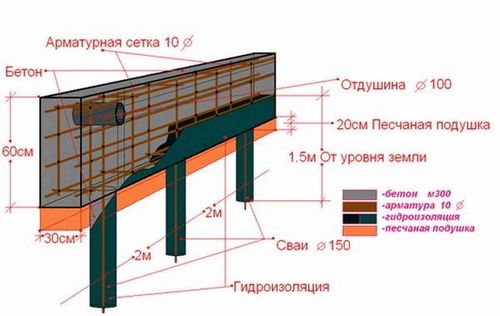

Этим определяется и схема армирования ростверка свайного фундамента. Нижний пояс арматурного каркаса на участках между сваями делается более мощным, а в точках опирания на сваи усиливают верхний пояс. Если вы не уверены, что у вас получится сделать качественный каркас, то можно заказать изготовление арматурного каркаса у профессионалов в компании «АДС-Металл».

Выбор материалов арматурного каркаса и определение его параметров

Диаметр используемой арматуры и параметры каркаса подбираются на основании расчета, учитывающего постоянные и временные нагрузки.

Расчет армирования ростверка свайного фундамента должен выполняться опытным строительным инженером, хорошо владеющим темой железобетонных конструкций.

Типовые решения

На практике в индивидуальном строительстве придерживаются следующих правил:

• в растянутых зонах ростверка укладывают несколько продольных стержней арматуры класса AIII диаметром 20 мм и более;
• в сжатом поясе размещают арматуру диаметром 8 – 15 мм. Шаг между стержнями продольной арматуры, также именуемой рабочей, составляет 80 – 100 мм.
• Для восприятия поперечных растягивающих усилий, а также для объединения продольной арматуры в единый каркас, к ней крепятся поперечные стержни – гладкая арматура класса AI диаметром от 6 до 8 мм. Расстояние между ними не должно быть менее 250 мм, но обычно оно принимается равным 3/8 высоты сечения ростверка.

Если высота ростверка превышает 150 мм, в арматурном каркасе устанавливают вертикальные стержни, шаг которых соответствует шагу поперечной арматуры.

Чаще всего вместо отдельных продольных и поперечных стержней используют хомуты – детали из арматуры в виде замкнутого прямоугольника или перевернутой литеры «П».

Армирование зон примыкания лент ростверка

Там, где ленты ростверка образуют Г-образное или Т-образное пересечение, просто скрепить пересекающиеся стержни рабочей арматуры недостаточно.

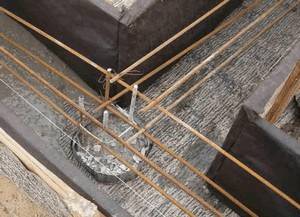

Здесь располагают согнутые под прямым углом стержни, каждая часть которого укладывается в одну из примыкающих лент и заходит в нее не менее, чем на 40 диаметров.

Хомуты в этих зонах устанавливают в два раза чаще.

Производство работ

Армирование ростверка свайного фундамента выполняют сразу после сооружения опалубки. Обязательным элементом последней должны быть поперечные перемычки в верхней части, к которым, в конечном итоге, будет подвешиваться арматурный каркас.

Работы по монтажу армирования в будущем ростверке можно разбить на несколько операций.

Устройство нижнего пояса арматурного каркаса

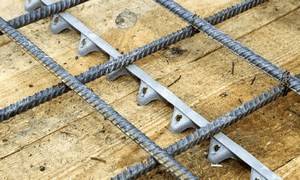

На дне опалубки поверх гидроизоляции укладывают специальные пластиковые бобышки, на которых затем будет располагаться нижний пояс арматурного каркаса.

Если бобышек в наличии нет, их можно заменить фрагментами кирпича или деревянными брусками высотой 40 – 50 мм:

• высота всех подкладок должна быть одинаковой, чтобы стержни арматуры заняли строго горизонтальное положение;
• шаг между бобышками или элементами, используемыми в качестве альтернативы, зависит от диаметра рабочей арматуры: он должен быть таким, чтобы стержни не прогибались;
• на бобышки с равным шагом необходимо уложить рабочую арматуру нижнего пояса. Расстояние от крайних стержней до боковых поверхностей опалубки должно составлять 30 – 40 мм.

При сооружении каркаса исполнитель должен руководствоваться требованиями документов, описывающих армирование ростверка свайного фундамента: чертеж конструкции со всеми необходимыми указаниями приводится в проекте постройки.

Если лента ростверка имеет значительную длину, каждую нитку рабочего пояса набирают из нескольких арматурных стержней, соединяемых с нахлестом в 1 м.

К нижнему поясу крепят стержни поперечной арматуры или хомуты, совмещающие в себе поперечную и вертикальную арматуру.

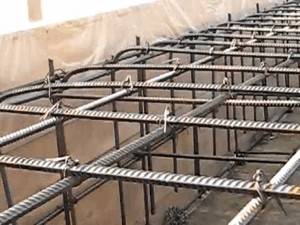

Устройство верхнего пояса

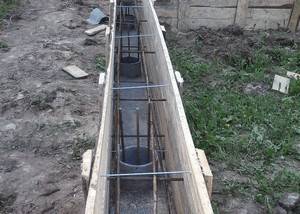

Рабочая арматура верхнего пояса подвешивается на перемычках опалубки, о которых было упомянуто в начале раздела. Длина подвесов должна быть такой, чтобы после заливки ростверка над арматурой образовался защитный слой бетона толщиной от 30 до 40 мм.

Стержни верхнего пояса связываются с поперечной и вертикальной арматурой либо с хомутами, если таковые используются.

Затем оба рабочих пояса следует привязать к арматуре, выступающей из свай. Арматурный каркас можно считать готовым.

Способы вязки арматуры

Наиболее распространенный метод крепления – связывание арматуры с помощью специальной проволоки. Электросварка используется очень редко и только для арматуры, имеющей в маркировке литеру «С».

Соединять сваркой обычную арматуру не допускается, поскольку вследствие воздействия высоких температур она становится менее прочной.

Для вязания арматуры применяют только отожженную круглую проволоку диаметром 1 мм. Необожженная проволока является менее пластичной, поэтому плохо гнется и легко обрывается.

Быстрее всего вязка арматуры осуществляется с помощью специального пистолета, снабженного аккумулятором. Но его приобретение целесообразно только при больших объемах работ, к тому же он не очень удобен при вязке арматуры в труднодоступных местах.

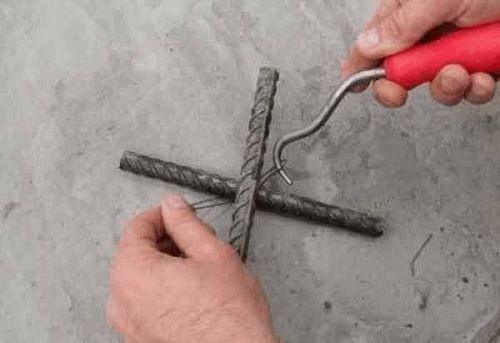

Армирование свайно – ростверкового фундамента для частного дома в основном осуществляют посредством другого инструмента – специального крючка. Профессионалы предпочитают самодельные крючки, но для разовых работ сгодится и покупной.

В продаже можно найти как обычные, так и винтовые крючки, называемые, также, полуавтоматическими.

Последние позволяют выполнять вязку арматуры несколько быстрее, но в силу своей конструкции после затягивания узла они оставляют слишком длинные свободные концы проволоки, которые часто выступают из бетона и начинают ржаветь.

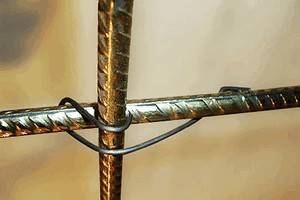

Наиболее простыми и распространенными видами узлов являются так называемые «петля» и «две петли». Первый используется при соединении арматуры внахлест, второй – для стыковых соединений. На практике же петлю часто применяют не только для нахлесточных соединений, но и для угловых.

На завершающем этапе монтажа арматурного каркаса следует извлечь бобышки, на которых устанавливалась рабочая арматура нижнего пояса. После этого весь каркас окажется подвешенным на проволоке, обвитой вокруг верхних перемычек опалубки. Теперь можно приступать к заливке бетона.
