Армированные полипропиленовые трубы для отопления — характеристики, аббревиатура АОГВ, применение компенсаторов.
Для повышения механических свойств и эксплуатационных характеристик полипропиленовых труб активно используется процесс армирования. Путем армирования полипропиленовая труба сохраняет все преимущества пластиковых изделий и обретает дополнительные достоинства, такие как повышенная жесткость, стойкость к воздействию температуры и давления. Если интересуетесь темой, вы можете изучить армированные полипропиленовые трубы для более подробной информации.
Особенности ППР труб
Основные достоинства:
- Длительный срок службы.
- Невысокая цена.
- Отсутствие процессов коррозии, свойственной металлам.
- Гладкая внутренняя поверхность позволяет повышать напор жидкости.
- Тихая транспортировка воды или других жидкостей.
- Простые в исполнении монтажные работы.
- Можно ставить краны без использования резьбовых соединений, используя оборудование для пайки.
- Нет необходимости в периодическом техническом обслуживании трубы и стыковых соединительных блоков. Это позволяет вмонтировать ее под пол или под штукатурный отделочный слой и забыть на долгий период.
Наряду с положительными качествами и особенностями, нельзя забывать о некоторых недостатках при выборе полипропиленовых труб. Трубы обладают малой пластичностью и плохо гнутся, что не позволяет делать угловую проводку. Необходимы промежуточные соединительные муфты соответствующего профиля, изогнутые под тем углом, на который нужно повернуть трубопровод. Если при монтаже происходит повреждение материала, изделие придется выбросить и заменить на новое. Если возник брак, конструкция уже не сможет быть отремонтирована. Весь участок собранных труб придется вырезать и смонтировать заново. Для монтажных работ нужны специальные ножницы для резки труб и паяльное оборудование.
Часть проблем снимается благодаря комплектации: большое количество вспомогательных деталей – фитингов и муфт дает возможность сборки и создания конструкций из труб различных конфигураций, вплоть до самых сложных.
Сравнительные характеристики армированных изделий
Имея практически одинаковые эксплуатационные возможности, трубы со стекловолокном не нуждаются в особом методе соединения. При монтаже пластика с алюминиевым слоем внутри, этот слой следует предварительно удалять перед сваркой.

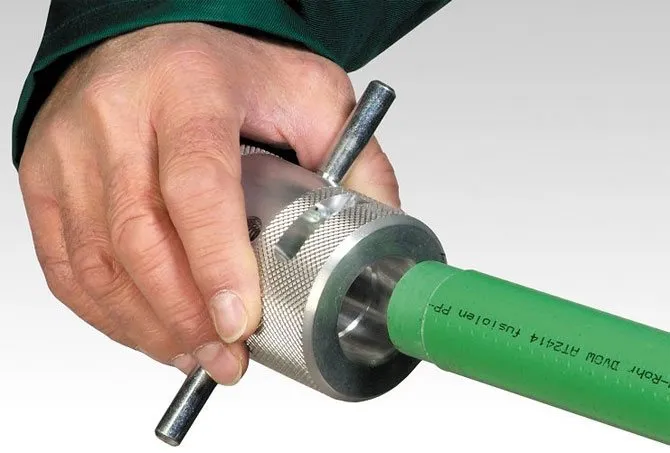

Металлическая вставка механически разделяет полимер, что в процессе эксплуатации может послужить причиной разрушения и протечки коммуникаций. Качественно сварить такие изделия для непрофессионала является сложной задачей.
Изделия со стекловолокном сваривают классическим образом. Можно применять любой способ соединения простых полипропиленовых труб, не меняя алгоритма работы. Монолитность мест соединения является основным преимуществом стекловолокна перед алюминием. По коэффициенту линейного расширения стеклопластик проигрывает металлу около 6%.
Обратите внимание! Полипропиленовые трубопроводы с алюминиевым армированием наиболее уязвимы в местах соединения. Здесь требуется постоянный контроль в процессе их обслуживания и эксплуатации.
Разновидности ППР труб
Изделия различаются по фактору слойности. Основные группы:
Однослойные трубы широко распространены, это обусловлено их небольшой ценой. В то же время их нельзя применять для трубопроводов с высокой температурой нагрева. Если жидкость нагревается выше 70 градусов по Цельсию, происходит значительное линейное удлинение таких изделий. Однослойные полипропиленовые трубы могут иметь различный химический состав, в них используются разные полимеры. Вид химического соединения определяет эксплуатационные свойства изделия. Поэтому, стоит всегда приглядеться к маркировке труб, чтобы понять в каких целях их использовать.Как маркируются однослойные трубы:
| Маркировка | Название | Описание | Сферы использования |
| РРН | Гомополимер | Твердый материал. · Невысокая стойкость к низким температурам. |
· Транспортировка холодной и горячей воды. · Вентиляционные устройства. · Производственные трубопроводы. |
| РРВ | Блоксополимер | Гибкий материал. · Морозоустойчивый. |
Снабжение холодной водой. «Тёплый пол». |
| PPR | Статистический сополимер | Прочный материал. Выдерживает одновременный краткий подъем t до +110 гр. С. Восстанавливается после размораживания. Стойкий к агоессивным средам. Хорошие звукоизолирующие свойства. |
Транспортировка холодной и горячей воды. Отопление в индивидуальном доме. |
| PPS | Cпециальный полимер |
Трубы многослойные, иначе именуемые армированными. Армирование — это вариант увеличения несущей способности изделия за счет привлечения дополнительных слоев материалов, они укрепляют изделие и не дают стенкам чрезмерно расширяться и удлиняться.

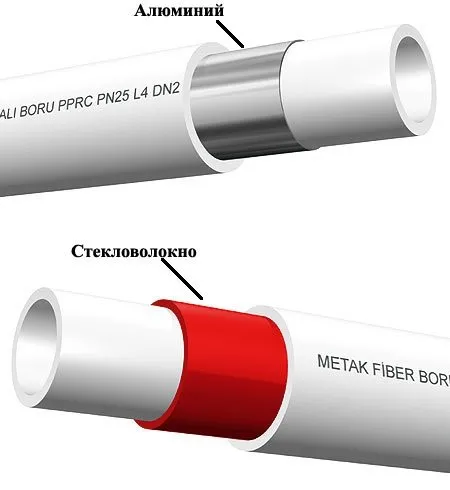

Армирование ППР труб для сокращения удлинения бывает двух типов:
- Алюминиевое.
- Стекловолокно
Металл в полипропиленовой трубы - прекрасный материал, повышающий прочность. Способы работы с ним:
- Клеевое нанесение с внешней стороны трубы ленточного слоя фольги, который накладывается внахлест или встык.
- Внешнее нанесение перфорированного металлического листа.
- Внутреннее устилание слоем фольги также на клей.
- Сварка листа AL по стыку для создания герметичного пространства внутри трубы.
- Укрепление стекловолокном. Оно находится с внутренней стороны трубы, может также использоваться композитный материал – с добавлением полипропилена. Материал повышает стойкость к высоким температурам, уменьшает затраты при работах по сборке.
- Армирование базальтовым волокном. Это сравнительно новый материал на рынке. Он обладает рядом преимуществ перед существующими вариантами. Считается, что он более долговечен, устойчив к перепадам давления и высокой температуре. Пропускная способность труб выше при меньшем весе. Базальт – экологически чистый материал
Технические параметры эксплуатации

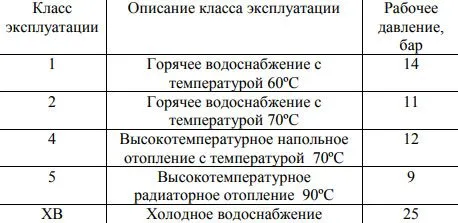

У армированных полипропиленовых труб для отопления, ХВС и ГВС существуют определенные ограничения в эксплуатации. Они не используются для создания паровых сетей.
Маркировка продукции позволяет понять технические возможности трубного проката. В зависимости от диаметра, изделия способны выдержать конкретное давление, поэтому имеют следующее применение:
PN 10 — предназначены для перемещения жидкости с температурой до 45 °C. Применяются при устройстве систем «Теплый пол», во время монтажа холодного водоснабжения.
PN 16 — способны перемещать жидкую среду с температурой 60 °C, давлением до 16 атм. Основным местом установки является организация холодного водоснабжения. Для создания водопроводных систем с горячей водой используются ограничено.
PN 20 — применяются во время монтажа горячего водоснабжения, потому что способны перемещать жидкость с температурой максимум 95 °C. Однако рекомендуется использовать в системах для транспортировки среды, нагретой до 80 °C. Наибольшее выдерживаемое давление равно 20 атм.
Армированные PN 25 — основной областью использования является монтаж отопительных сетей. Способны выдержать давление максимум 25 атмосфер, перемещать воду с температурой не более 95 °C.
На импортной продукции нередко наносятся обозначения: Stabi или Fiber. Первый вариант означает усиление с помощью алюминиевой фольги, а второй — армирование стекловолокном.
Маркировка многослойных труб
У этой группы сложная система кодирования названий
| Маркировка | Указание на тип армирования |
| PPR-AL-PPR | Алюминиевая фольга |
| PP-RCT-AL-PPR | Модифицированный полипропилен, алюминиевая фольга, полимерный наружный слой. |
| PPR-FB-PPR | Стеловолоконный слой изнутри. |
| PPR-FB-PPR, PPR/PPR-GF/PPR | Композитный материал: стекловолкно+полипропилен. |
| PP-RCT + BF | Базальтовая прослойка |

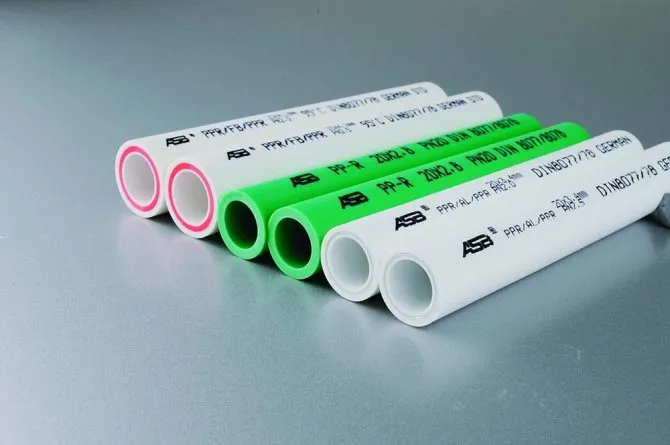

Цвет изделий
На рынке присутствуют ППР трубы из материала разных цветов. Есть ли разница при выборе? Можно ли говорить о том, что серая труба лучше белой?
Вокруг этого показателя специалисты ломают копья: одни считают, что оттенки ни на что не влияют, и что это просто маркетинговый ход. Однако существует множество описаний изделий, различающихся по цвету, в которых представлены разные эксплуатационные, рабочие и экономические характеристики.
Для удобства оценок сведены в таблицу:
| Цвет труб | Эксплуатационные свойства |
| Белый | Большой срок эксплуатации. Максимально выдерживаемое давление – двадцать пять бар. Невысокая стоимость. Не подвержены коррозии. |
| Серый | Возможностьвыдерживать повышенные температуры Способность устоять в агрессивных средах: кислотных и щелочных. Большой период эксплуатации. Экологичность. Высокий уровень герметичности. |
| Черный | Невосприимчивость к воздействию ультрафиолетовых лучей. Способность устоять в агрессивных средах. Неподверженность рассыханию. Повышенная прочность |
| Зеленый | Дешёвый вариант, рабочее давление низкое. Годится, пожалуй, для дачного душа и полива огорода. |
Производители полипропиленовых труб
Полипропиленовые монтажные элементы выпускают различные отечественные и зарубежные компании.
Особой известностью пользуется продукция немецких фирм: Akwatherm, Rehau, Banninger, Wefatherm, которую отличает высочайшее качество и отличный дизайн. Недостаток один – слишком высокая цена.
Не меньшей популярностью пользуются чешские марки FV-Plast, «Экопластик». Пользователи на форумах отличают особую эластичность подобных изделий, что облегчает обработку (например, обрезку) труб этих брендов, а в некоторых случаях даже позволяет скорректировать размер отрезанного участка, растянув его на пару сантиметров.

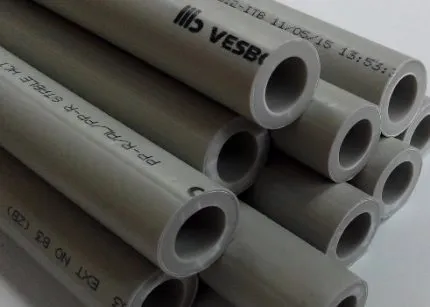

На российском рынке также широко представлены турецкие производители Vesbo, TEBO, Jakko, Firat, Pilsa, Kalde.
Среди многочисленных китайских товаров стоит обратить внимания на монтажные элементы Dizayn, Blue Ocean. Они отличаются отличными рабочими характеристиками и бюджетной ценой.
Не стоит обходить стороной и продукцию российских компаний. Изделия , Heisskraft, РВК, PRO AQUA, Santrade радуют как качеством, так и ценой.
Подбор труб для водопровода
Полипропиленовые трубопроводные компоненты – это практичный и относительно недорогой вариант прокладки водопровода в домах.
Для подачи холодной воды подойдет простой вариант полипропиленовых труб без специальных слоев, укрепляющих элемент. Это недорогие однослойные трубы без армирования. Смело выбирайте их.
РРН однослойная труба из твердого гомопропилена, прочная, выдерживает нагрев до 60 гр.С, более высокие температуры не рекомендованы
РРВ однослойная труба из гибкого блоксополимера, стойкая к размораживанию.
PPR однослойная труба из статистического сополимера, более прочная и стойкая к повышению температуры, восстанавливается после размораживания.
Они различаются диаметром – от 20 до 40 мм, и толщиной оболочки – от 1,9 до 6,7 мм. Толщина оболочки обозначается параметром PN10 или PN20. Эти параметры влияют на гидродинамические свойства системы и пропускную возможность водопровода. К центральному водопроводу подключаются трубы ⌀ 32 мм., для коммуникаций внутренних достаточно ⌀ 16 — 25 мм.
Для подачи горячей воды возможно выбирать подключение однослойных недорогих полипропиленовых труб:
- PPR, PPRC из сополимера пропилена и этилена – t теплоносителя мене 70 гр.С
- PPS – из специального полипропилена – нагрев не более 95гр.С
Однако для большей надежности стоит использовать армированные трубы. Специалисты рекомендуют трубы, укрепленные стекловолокном:

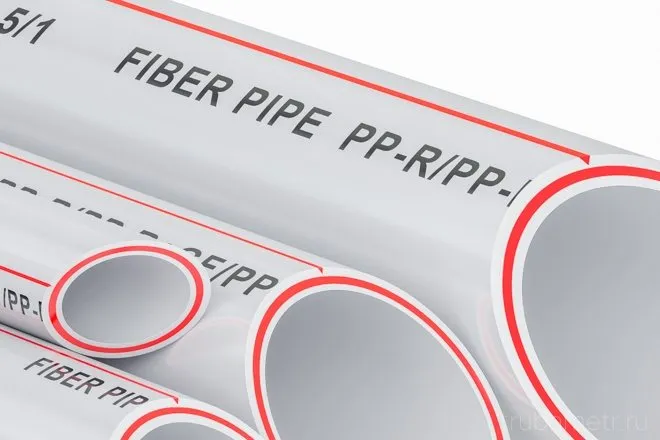

PPR-FB-PPR – пропилен, прослоенный стекловолоконной фиброй
PPR/PPR-GF/PPR – трехслойная труба, изнктри и снаружи из полипропилена, средний слой из композитного материала, в котором стекловолокно распределенного в матрице полипропилена. Цветной промежуточный слой на светлом фоне – отличительный внешний признак этих труб.
Их производят, например, итало-китайская фирма Valtec и российская компания Контур. Они превосходят варианты с алюминиевым покрытием по целому ряду характеристик, их проще монтировать, не нужно зачищать при сборке, они не вздуются в период эксплуатации и не схлопываются изнутри.
Между тем, алюминиевые трубы непроницаемы или почти непроницаемы для кислорода. Это важное свойство, так как кислород, насыщая пузырьками теплоноситель воду, создает во всех металлических компонентах системы водоснабжения так называемые кавитационные процессы. Они разрушают стенки насосов, вентилей и других частей.
Что из себя представляет армированная труба
Полипропилен – это органический полимер, из которого изготавливают безопасные в эксплуатации, дешевые (в сравнении с металлом) трубы с большим сроком службы. Существенным недостатком трубопроводов из простого полипропилена является их провисание и деформация при повышении температуры транспортируемой жидкости.
Второе качество полипропилена, которое создает проблемы при эксплуатации трубопроводов, это линейное (в длину) их расширение при эксплуатации в отоплении или горячем водоснабжении. Удлинение трубы достигает 10 см на 1 погонный метр и требует установки компенсаторов.
При открытом монтаже это ухудшает эстетику, добавляет стоимости. При закрытом – хождение трубопровода может служить причиной разрушения штукатурки.
Армирование – это добавление в стенку трубы укрепляющего полипропилен материала: алюминия или стекловолокна.
Армирование пластиковых материалов стекловолокном является последней разработкой в этой сфере и учитывает недостатки армирования металлом. Дополнительный внутренний слой стабилизирует пластичную органику, делая трубы более прочными.
Усиленные пластиковые трубопроводы приближаются по возможностям к металлическим, сохраняя при этом все преимущества органического полимера.
Труба полипропиленовая армированная имеет следующие качества:
- остается инертной к химическому воздействию;
- не выделяет вредных веществ, пригодна для использования в пищевой промышленности;
- сохраняет гладкость внутренней стенки, не «зарастает» осадками и накипью;
- являются диэлектриками, обладают малой шумо и теплопроводностью;
- обладает ценой ниже, чем изделия из металла;
- имеет малый вес, легкость транспортировки;
- коэффициент линейного расширения уменьшается в 5 раз в сравнении с обычным полипропиленом;
- выдерживает более значимые температурные и силовые нагрузки;
- остается доступной для самостоятельного монтажа.
Подбор труб для отопления
На выбор компонентов отопительной системы влияют те же свойства полипропиленовых труб, которые важны для подвода горячей воды. Прежде всего – качество самого полимера.
Недорогие однослойные трубы РРВ из блоксополимера могут быть использованы в низкотемпературных системах отопления
PPS. из специального полимера без армирования используются для отопления при условии, что температура в системе менее 95 гр.С
Однако армированные изделия для задач отопления более надежны и приемлемы.
PPR-AL-PPR – с внешней прослойкой алюминиевой пленкой. PP-RCT-AL-PPR – использован новый тип пропилена, прослоенный алюминием с внешним полимерным покрытием.
PPR-FB-PPR – пропилен, прослоенный стекловолоконной фиброй.
PPR/PPR-GF/PPR – трехслойная, изнутри и снаружи из полипропилена, средний слой из композита, в котором происходит распределенного стекловолокна в матрице полипропилена.
PP-RCT + BF – труба с базальтовым волокном, отличается небольшим весом при хорошей пропускной способности.
Армированные трубы более дорогие, но и более надежные, они изначально производятся для теплоносителей с большим разбросом температуры.
Сфера применения
Полипропиленовые армированные трубы пригодны для монтажа:
- систем отопления в централизованных теплосетях, частных домов;
- трубопроводов горячего водоснабжения;
- промышленных трубопроводов для транспортировки агрессивных веществ и пищевых жидкостей (без нагрева).
Основной потребитель полипропиленовых армированных труб это частный домовладелец. Пластиковые изделия наилучшим образом отвечают потребностям и возможностям потребителей. Сохраняют максимальный срок эксплуатации в условиях коммуникаций автономного отопления, недороги, легко транспортабельны, доступны для самостоятельного монтажа, обслуживания, ремонта.
Обратите внимание! Полипропиленовые трубы (даже армированные) не рекомендуют устанавливать в системах централизованного отопления в холодных регионах. Значительный перепад температурного режима, высокие нагрузки отрицательно отражаются на долговечности пластиковых коммуникаций.
Что лучше полиэтиленовые или полипропиленовые трубы?
Выбор между полиэтиленовыми (PE) и полипропиленовыми (PP) трубами, как правило, зависит от конкретных требований к проекту. Обе трубы PE и PP широко используются в применениях водопровода и канализации и имеют свои собственные преимущества и недостатки.
Трубы PE гибкие и долговечные, что делает их идеальными для многих подземных и надземных применений. Они устойчивы к химическим веществам и могут выдерживать высокие температуры. Однако они могут исказиться со временем, если они не правильно поддерживаются, и обычно дороже труб PP.
С другой стороны, трубы PP твердее и прочнее, чем трубы PE, и менее склонны к искажению. Они также легче по весу и дешевле, что делает их хорошим выбором для надземных применений,
Полиэтиленовые и полипропиленовые трубы являются разными видами пластиковых труб и имеют свои преимущества и недостатки. Выбор зависит от индивидуальных потребностей и целей проекта. Некоторые факторы, которые следует учитывать, включают температурные режимы, давление, коррозионную стойкость, гибкость и цену. Важно проконсультироваться с профессионалом, чтобы получить наилучшие рекомендации для вашего конкретного случая.
