Бетон класса В15 — стандарты заводской смеси и основы самостоятельного замешивания

Обзор технических характеристик

Процесс изготовления бетона строго регулируется государственными нормами. Согласно этим нормативам, в качестве связующего элемента могут быть применены полимермодифицированный цемент, силикат или гипс. Если рассматривать конкретно «бетон б15», то и в этом случае применяются соответствующие материалы в соответствии с нормами.

Основные технические характеристики конструкционной смеси выглядят следующим образом:

• прочность по содержанию связующего – М200;
• прочность на сжатие – В15;
• средняя прочность – R163-196 кгс/кв.см.;
• прочность на осевое растяжение – С12,5-15 МПа;
• водонепроницаемость – W2-4;
• морозостойкость – F50-200;
• средняя плотность – D1500-2500 кг/куб.м.

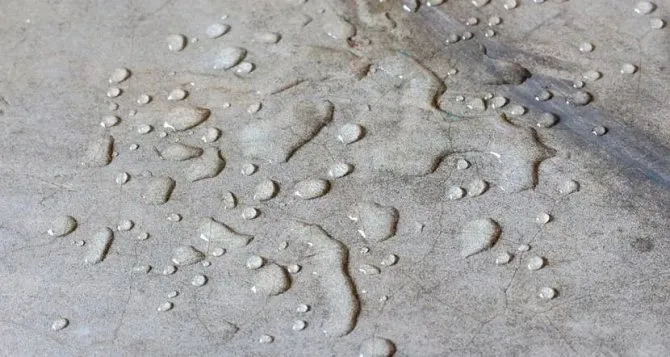

Водопоглощение бетона Б15 в среднем составляет 5-6% от общей массы в течение 24 часов. Подвижность готового раствора приравнивается к P2-4, а осадка или расплыв конуса определяется как 5-30 см. Работать с подобным составом допустимо при температуре не ниже +5 градусов по Цельсию, распалубка возможна спустя 10-14 дней, а на полное высыхание уходит не менее 28 суток.

Информация из ГОСТа

В состав бетона М200 входит природный камень марки М300. Под этим подразумевается слабый ти щебня, в котором содержится до 15% аналогичных горных пород. При этом соблюдается предел фракции, равный 2 мм.

Требования к компонентам бетона класса B15

Для получения номинальной марочной смеси используются компоненты с соответствующими параметрами.

Цемент

Искусственное вяжущее комплексное вещество, состоящее из клинкера (гранулы, получаемые в процессе нагревания и плавления известняка с глиной), гипса, наполнителей и ряда минеральных добавок.

Для бетонной смеси класса прочности B15 применяется портландцемент марок М400-М500 в рыхлом (не утрамбованном) состоянии без посторонних мелких примесей, камней, твёрдых образований.

Песок

Этот материал состоит из неорганических мелких частиц кварца и осадочных горных пород, образующихся в естественной среде. Для приготовления раствора нужен песок со следующими параметрами:

Фракция – 0,5-1,8 миллиметра;Влажность – 1-3 процента;Загрязнённость – не более 5 процентов глины, пыли, иных сторонних веществ;Происхождение – речной или озерный.

Перед использованием материал просеивается и доставляется в рыхлом состоянии на строительную площадку.

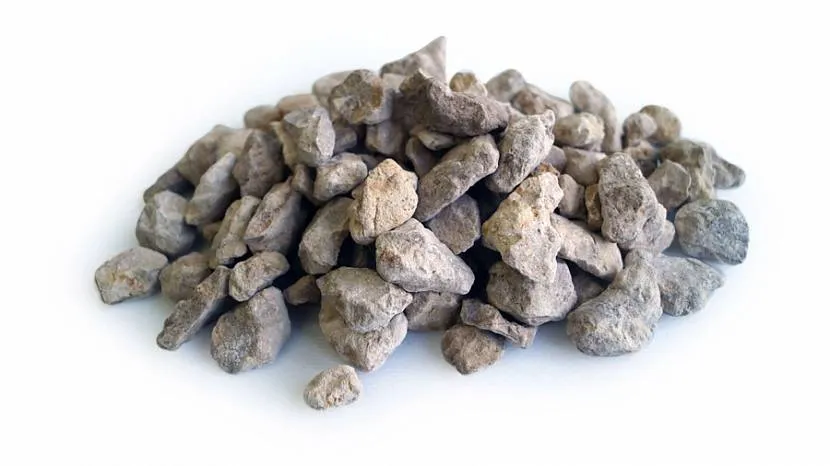

Щебень

Неорганический крупнозернистый сыпучий материал. Его получают искусственно путем дробления гравия, гранита, иных горных пород. В качестве щебня невысокого качества используют некондиционную продукцию металлургических и горнодобывающих предприятий (шлак, переработанные руды), а также вторичные строительные отходы – раздробленные куски кирпичей, старого бетона и так далее.

Для приготовления бетонной смеси класса прочности B15 применяется гравийный или гранитный щебень однородной многогранной или кубической структуры с фракцией 5-40 миллиметров без загрязнителей.

Вода

Жидкость в растворе активизирует химические процессы объединения сыпучих компонентов путем гидратации. После проникновения в структуру компонентов и образования пластичной смеси, вода постепенно испаряется из неё, а сам материал – каменеет.

Для бетона рекомендуется использовать чистую питьевую или дистиллированную воду с температурой 18-30 градусов Цельсия.

Добавки

Широкое распространение в частном и промышленном строительстве получили специфические добавки – ряд веществ, изменяющих при необходимости отдельные технико-эксплуатационные свойства бетонной смеси. Для B15 чаще используются следующие компоненты:

Пластификаторы. Улучшает подвижность раствора, уплотняют его состав. Вторично сокращают расход цементной смеси при использовании.Замедлители твердения. Ингибируют процесс схватывания и затвердевания материала. Применяются при высоких температурах окружающей среды в случае доставки продукции на большие расстояния, отсутствия возможности оперативного использования на строительной площадке.Ускорители твердения. Форсируют процесс затвердевания и схватывания бетонной смеси. Применяются для быстрой формовки монолита или железобетонных конструкций в ряде обстоятельств (дождливая погода, температурный режим в диапазоне 5-10 градусов Цельсия, прочее).Антиморозные присадки. Противодействуют процессу замерзания воды в растворе при температурах ниже 0 градусов Цельсия.Гидрофобизаторы. Замедляет проникновение жидкостей в бетонную смесь.Стабилизаторы. Уменьшают подвижность пластичной массы.Расширители. Противодействуют усадке раствора.Гидроизоляционные присадки. Повышают влагозащищенность затвердевшей бетонной смеси.Пигменты. Позволяют изменить оттенок материала.Поризаторы. Применяются для сверхлегких типов бетона, создавая внутри продукции поры путём испарения газов или вспенивания.Воздухововлекающие соединения. Используется как вспомогательный компонент для поризаторов.Иные вещества. Биоцидные экстракторы, ингибиторы влагоиспарения, антикоррозионные добавки и так далее.

Сейчас читают: Газобетон или керамический блок?

Состав смеси

Для изготовления раствора, как правило, используется цемент марок М400 или М500. Первый имеет низкую стоимость, а второй более высокие качественные показатели и меньший расход. Зернистый твердый наполнитель подлежит обязательной очистке и просеиванию. В нем не должно быть растений, мусора, глины и примесей, способных отрицательно повлиять на качественные характеристики готового продукта.

Для корректировки тех или иных характеристик бетона В15 марки М200 могут быть добавлены также следующие присадки:

• гидрофобизаторы для увеличения влагостойкости и снижения впитывающей способности;
• пластификаторы для возможности придать отливаемым изделиям строгих форм (тротуарная плитка, отдельные архитектурные элементы здания);
• стабилизаторы для контроля прочностных показателей или плотности приготовленной смеси.

Смотрите также: Каталог компаний, что специализируются на заливке фундамента и изготовлении тротуарной плитки.

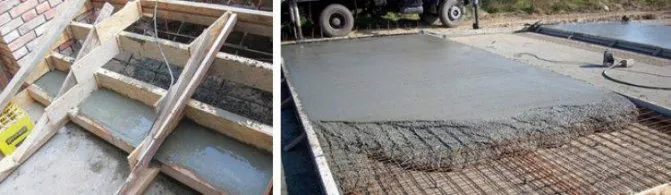

1. Фундамент для дома из бетона В15 подойдет для небольших зданий в 1 этаж. Двухэтажные дома на М200 нежелательно строить, особенно если стены предполагают кирпичную кладку или железобетон. Оцените также глубину пролегания грунтовых вод, глубину промерзания почвы и содержание в земле агрессивных частиц. Крепкий фундамент из В15 получается на песчаных и скальных поверхностях, суглинки требуют аккуратности в работе.
2. Отмостка, крыльцо и дорожки – использовать для их обустройства можно как раз В15. Единственное, на чем следует акцентировать внимание, так это на уровне водостойкости и морозостойкости. Изолируйте бетонный состав от излишней влажности.
3. Стяжка и напольное покрытие.

ЧИТАТЬ ТАКЖЕ: Какие есть виды ячеистого бетона и их характеристика

Пропорции для самостоятельного приготовления

На производственной линии регламент относительно приготовления бетона прописан в государственном стандарте под номером 26633-2012. Но заказать заводскую смесь не всегда возможно, самостоятельное замешивание позволяет сэкономить до 20% семейного бюджета.

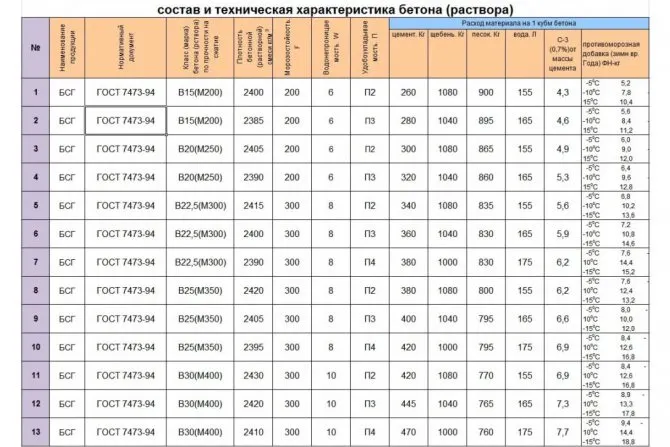

Как правило, для приготовления бетона м200 пропорции выглядят следующим образом (М400(в кг)/М500):

• цемент – 1(286)/1;
• щебень – 2,8(1080)/3,5;
• песок – 4,8(795)/5,6.

Воды в обоих случаях добавляется в 2 раза меньше, чем связующего. Допустимо повышение нормы до 0,7 и 0,8 для цемента М400 и М500 соответственно. Рекомендуемая плотность мелкого наполнителя составляет 2600 кг/куб.м, а для гравия фракцией до 20 мм – 1400 кг/куб.м.

Марка бетона В15: состав

Изготавливают стандартный бетон В15 с использованием следующих компонентов:

• Цемент (30 кг).
• Мелкие заполнители (40 кг). Допускается использование песка с крупностью частиц от 0,15 до 5 мм. Плотность его должна составлять 1790 кг/м3.
• Щебень или гравий (90 кг). Размер зерна этого наполнителя колеблется от 6 до 70 мм. При возведении массивных конструкций допускается использовать щебень с размером фракций до 140 мм.

Сухие компоненты предварительно тщательно перемешиваются, а затем разбавляются водой в количестве 20% от всего объема. Иногда производители для улучшения качеств готового продукта добавляют в него разного рода минеральные вещества, пластификаторы и т. д.

Изготавливается марка бетона В15 (ГОСТ 7473-2010) исключительно из качественного цемента. Чаще всего это продукт марки М400. Массовое соотношение цемент*песок*щебень в пропорциях будет таким: 1*2,8*4,8.

Видео описание

В этом видео мастер делится своим рецептом приготовления раствора:

Если отливается тротуарная плитка, то щебень заменяется песком, а для балок размер не должен превышать 5 мм.

Процесс замешивания бетона своими руками

Мастера, которые предпочитают самостоятельное приготовление рабочего раствора, рекомендуют ориентироваться на маркировку цемента и бетона с разницей в 2 раза. Так, для смеси М200 нужно связующее М400. М500 применяется для усиленных конструкций и порция его рассчитывается путем умножения М400 на 0,88. Относительно прочности рассматриваются показатели у крупного наполнителя, которые должны быть выше в 2-3 раза, чем у готового бетона. Вода добавляется в емкость для замешивания только после приготовления сухой однородной смеси из всех компонентов.

Для замешивания раствора на строительном участке понадобятся следующие инструменты:

• герметичная емкость или механическая бетономешалка;
• лопата, ковш или мастерок для работы с рассыпчатыми компонентами;
• ведро для проточной или технической воды.

Работа с песком

Уровень загрязненности мелкого заполнителя можно проверить самостоятельно с помощью прозрачной бутылки. Емкость заполняют песком и водой, взбалтывают содержимое. Для получения искомого результата отслеживают состояние жидкости и объем сухого остатка.

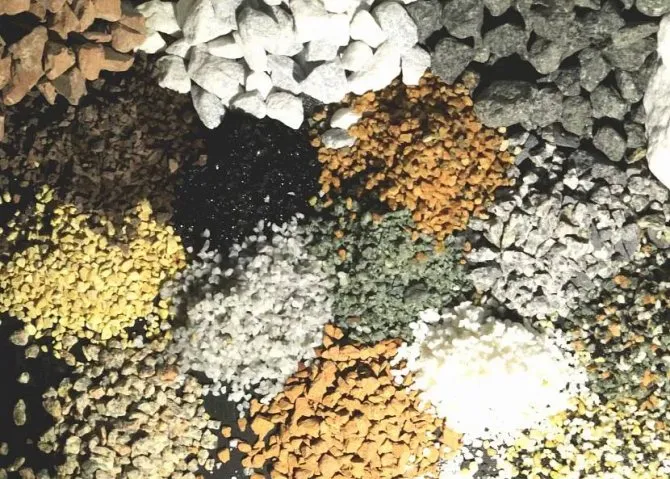

Выбор щебня

Для приготовления бетона марки М200 фракция крупного заполнителя должна находиться в пределах от 12 до 40 мм в зависимости от назначения. Также рассматривается разная природа материала. Так, различают три варианта:

• гранитный отсев считается лучшим для фундамента или напольной стяжки;
• гравийный является классическим относительно частного строительства;
• известняковый применяется в условиях низкой влажности, так как под воздействием воды происходит растрескивание зерен.

Для приготовления раствора рекомендуется использовать мелкий и крупный заполнитель с разницей фракции в 3 раза. Тогда плотность будет в результате выше. Гладкая галька должна быть исключена из-за плохого связывания. Для облегчения смеси можно применять керамзит размером от 3 до 5 см и плотностью в пределах 600-800 кг/кв.м. Такой раствор актуален, например, для устройства стяжки пола на деревянном основании.

Особенности и применение

Марка бетона Б15 М200 классифицируется как конструкционный материал. Из него обычно создают несущие каркасы сооружений (колонны, плиты, панели), которые не должны выполнять теплозащитные функции.

Бетон считается тяжелым по плотности, в его состав, как правило, вводят портландцемент марок М400/М500. Кроме цемента, в составе также работают песок, щебень, вода. Бетон класса В15 может обладать разными свойствами, которые напрямую зависят от типа и объема компонентов в растворе.

Где применяют бетон В15:

• Заливка площадок и бетонных лестниц, которые подвергаются воздействию низких/высоких температур – выбирают бетон В15 с уровнем морозостойкости F75 либо F150.
• Фундамент для дома – марки разные по морозостойкости и прочности.
• Внутренние несущие стены – морозостойкость может быть любой (обычно показателя бетона класса В15 достаточно), но прочность высокая.
• Гидротехнические сооружения – тут основным показателем является водонепроницаемость на уровне минимум W
• Доменные печи – используется жаростойкий бетон с добавлением магнезита и хромита (чтобы иметь возможность выдерживать воздействие температуры до 1700 градусов).

• Подбор будущего состава на бетонных узлах (в процентах обычно).
• Испытание опытных образов в лабораторных условиях на предмет соответствия прочности по марке, внесение полученных данных в паспорт.

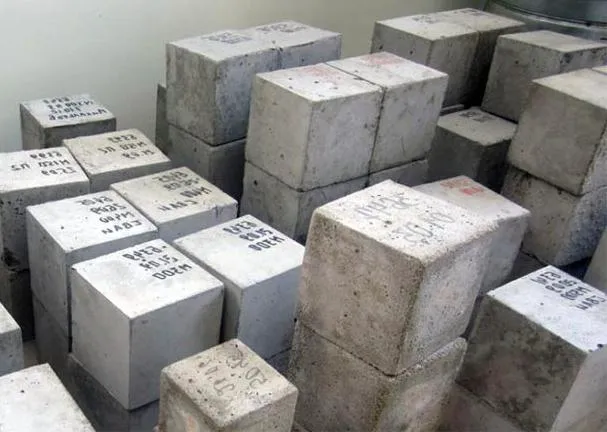

• Заливка опытных кубиков величиной 15 х 15 х 15 сантиметров из каждой партии в условиях строительного объекта. Образцы должны твердеть в идентичных условиях тем, которые будут воздействовать на конструкцию.
• По прошествии 28 суток контрольные образцы подвергаются испытанием с занесением всех полученных данных в специальный журнал. Если все в порядке, результаты предоставляют заказчику и он может начинать работы.

Достоинства

Класс В 15 предполагает определенные особенности и характеристики, которые обязательно нужно изучить до приготовления бетона и эксплуатации его на объекте.

Основные преимущества бетона В15:

• Очень широкая сфера применения – раствор используется как в условиях частных домовладений, так и в работе с промышленными объектами.
• Доступная стоимость – раствор получается недорогим и позволяет существенно понизить расходы, особенно в сравнении с расходами на приготовление других марок бетона.
• Повышенная адгезия с поверхностью арматуры – смесь прекрасно работает в контакте с металлом, значительно повышает прочность конструкций.
• Низкий уровень теплопроводности – понижаются расходы на приобретение утеплителя и поддержание оптимального температурного режима в помещении.
• Стойкость к воздействию высоких температур и даже открытого огня – в пожароопасных ситуациях свойства и структура материала остаются неизменными.
• Длительный срок эксплуатации – при условии, что смесь приготовлена правильно и прочность бетона соответствует нормативной, монолит сохранится без деформаций и разрушений долгое время.

Мастера утверждают, что данный класс бетона можно смело применять там, где отсутствуют повышенные нагрузки на элементы. Данный вид материала демонстрирует наилучшее соотношение качества и цены.

Недостатки

Минусов бетон В15 показывает очень мало. Основным является сравнительно невысокий уровень водонепроницаемости. В связи с этим в данном случае должны соблюдаться с особой точностью соотношения добавленной воды – ее вес не должен превышать 20% общей массы смеси.

Согласно сертификату качества и нормативам ГОСТ, тяжелый бетон класса М15 не стоит использовать в возведении конструкционных элементов домов, высота которых планируется более 5 этажей. Некоторые мастера считают бетон В15 М200 низкосортным, но это не делает его менее популярным.

( 2 оценки, среднее 4 из 5 )

Почему может трескаться бетон?

Бетон может трескаться по нескольким причинам:

1. Сушка: Бетон трескается, когда он слишком быстро высыхает во время сушки. Быстрая сушка может вызвать усадку бетона, что приводит к его трещинам. Это особенно вероятно в жаркую и сухую погоду.

2. Недостаточная прочность: Если бетон смешан неправильно, то он может быть недостаточно прочным и легко трескаться. Это может произойти, если смесь содержит слишком много воды или смешивается неправильно.

3. Неравномерный нагрузки: Если бетон подвергается неравномерной нагрузке, то он может трескаться. Например, если бетонная плита подвергается сильным колебаниям или если тяжелый груз падает на бетонный пол, то это может вызвать его трещины.

4. Неправильный уход: Неправильный уход за бетоном после его залития также может привести к трещинам. Например, если поверхность бетона не защищена от влаги во время сушки, то он может трескаться.

5. Механические повреждения: Бетон может трескаться при механическом воздействии, например, при ударе, царапине или сильном давлении.

Для того, чтобы избежать трещин в бетоне, необходимо правильно подготовить смесь, следить за скоростью высыхания бетона, а также обеспечить правильный уход за ним после затвердевания. Если бетон подвергнется механическому воздействию, то необходимо произвести ремонт поврежденных участков с использованием специальных материалов для бетонного ремонта.

Видео. Лекция 2 Бетоны
