Бетономешалка из бочки или стиральной машины – делаем сами

На сегодняшний день на строительном рынке представлено огромное количество различных строительных материалов и инструментов, включая бетономешалки. Широчайший выбор форм и моделей может поразить любого. Хотя цены обычно доступны, приобрести всю необходимую технику не является экономически оправданным.

Содержание:

• Как сделать бетономешалку из бочки
• Конструкция самодельной бетономешалки из бочки
• Собираем бетономешалку из бочки
• Бетономешалка из стиральной машины
• Бетономешалки из бочки — фото устройства

Например, чтобы не перемешивать раствор вручную, можно сделать бетономешалку из бочки или старой стиральной машины. Это потребует гораздо меньших денежных затрат, если покупать новую даже самую дешевую модель бетономешалки. К тому же, если построить её самостоятельно, то можно быть уверенным в ее надежности почти на 100%.

Бетономешалка — это очень полезный инструмент. Но зачем его покупать? Он используется не очень часто, от раза к разу, поэтому лучше всего изготовить ее самостоятельно.

Как сделать бетономешалку из бочки

Так как самодельная бетономешалка нужна для строительства загородного дома, то логичнее спроектировать ее таким образом, чтобы в ней было как можно меньше деталей, и она была бы максимально мобильной, что обеспечит легкую сборку и разборку конструкции.

Если представить приблизительную схему бетономешалки, то она выглядит следующим образом. На раме (основании) устанавливается бочка, которая с помощью электромотора и специальных валиков приводится в действие.

Бочка является одним из важнейших компонентов всей конструкции. На внутренней стороне бочки нужно приварить пару лопастей, которые в дальнейшем будут перемешивать раствор. Они должны быть расположены напротив друг друга, а расстояние этих лопастей до днища бочки не должно превышать 15 сантиметров.

Чтобы конструкция приобрела значительную прочность и жесткость, две стальные лопасти необходимо приварить по диагонали крестом, от дна к стене напротив друг друга. Но стоит помнить, что размеры лопастей нужно подбирать, учитывая мощность мотора, а также его обороты.

Конструкция самодельной бетономешалки из бочки

Для достижения поставленных целей, подойдет любой электродвигатель с мощностью от 1800 Вт, с системой воздушного охлаждения, а частота оборотов должна быть не менее 1200 об\мин.

30 оборотов в минуту обеспечивает понижающая передача, а также и приемлемую мощность усилия, которая передается на вращающийся вал шкивов. Передача будет ременной, клиновидной. Два ремня, один из которых малого диаметра соединяет шкив мотора, а длинный — охватывает бочку снаружи и соединяется с малым шкивом.

Колесо большего диаметра, закрепленное на валу мотора, передает вращение на один из двух спаренных одинаковых малых колес, а те, в свою очередь, передают дальше на бочку, охватываемую снаружи длинным ремнем. Электродвигатель и система шкивов закрепляются на рычажной поворотной площадке, которая шарнирно зафиксирована на раме основания.

В основании бочки по предполагаемой оси вращения необходимо приварить болт размером М14х60. При этом, важно установить его очень точно, так как неправильная установка будет значительно влиять на слаженную работу всех частей и компонентов.

Собираем бетономешалку из бочки

Для устойчивости и прочности всей конструкции в основе лежит рама, которая будет определять угол наклона бочки. Также на ней будут установлены 4 валика и ручка, с помощью которой можно будет выгружать раствор. На ней должна быть и шарнирная рычажная площадка, в которую будут установлены мотор, а также все шкивы и передачи.

Чтобы произвести сборку, бочку, на которой уже должен быть большой ремень, устанавливают на опорное плечо, и одновременно на валики. Затем на специально подготовленную площадку закрепляется электромотор, а на шкивы должны быть обязательно одеты все ремни. С помощью рычага, который удерживается пружину, должно производиться хорошее натяжение.

Процесс сборки:

• Производится установка бочки (с предварительно одетым большим ремнем) непосредственно на опорное плечо и одновременно на валики основания.
• Электромотор закрепляется на рычажной площадке (перед установкой нужно одеть ремни на шкивы). Под весом рычага, который удерживает подобранная ранее пружина, происходит натяжение ремней.

Бетономешалка из стиральной машины

Для изготовления бетономешалки из старой стиральной машины подойдет любая машинка, главное, чтобы её активатор находился на дне.

Принцип модернизации заключается в небольшой реконструкции. Старый активатор нужно заменить на вал подходящего размера. Внутри стирального бака прикручиваются металлические скобки с повернутыми симметричными лопастями. Размер которых, зависит типа стиральной машины, главное, чтобы они были симметричны, иначе во время вращения будет вибрация и биения.

Следует понимать, что производительность такого агрегата не будет конкурировать с профессиональным оборудованием, но тем не менее, в домашних условиях вполне достаточная.

Вот и все. Дерзайте!

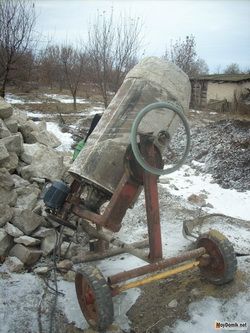

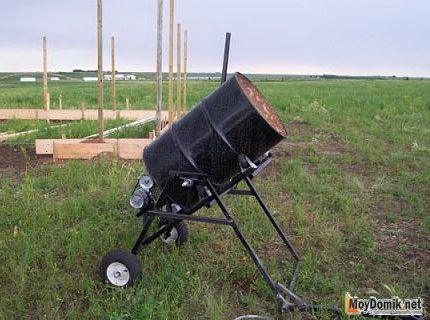

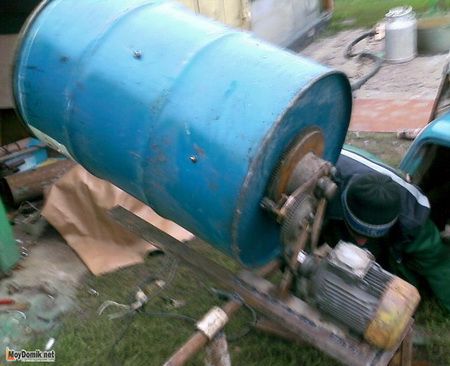

Бетономешалки из бочки — фото устройства
