Автомобиль не должен постоянно стоять под открытым небом, особенно в наших климатических условиях – об этом заботливый хозяин знает из опыта. Наличие гаража является неотъемлемой необходимостью. В данной статье мы рассмотрим наиболее разумный подход к его возведению, используя профильные трубы. Один из ключевых этапов в этом процессе – чертеж гаража из профильной трубы.

Как построить гараж из профнастила

Фото гаража из профильных труб

Общие положения

Почему стоит остановиться на выборе металла в качестве строительного материала для гаража? Возможно, капитальная кирпичная постройка будет гораздо лучше справляться со своей задачей? Чтобы ответить на данные вопросы, давайте рассмотрим преимущества, которые нам предоставляет использование железа:

Достоинства

  • Доступная цена проекта. Профлисты гораздо дешевле железобетона или кирпича.
  • Отсутствие необходимости в мощном фундаменте. Лёгкость используемого материала позволяет обойтись менее затратными вариантами основания.
  • Простота выполнения монтажных работ и минимальное количество строительного мусора после их окончания.
  • Достаточная прочность конструкции. Стальной «скелет» гарантирует надёжность сооружения.

Железный каркас из профильной трубы для гаража

  • Возможность последующего демонтажа для перемещения постройки.

Недостатки

Отрицательные стороны также имеются, но они весьма условны:

  • Необходимость в дополнительной теплоизоляции. Но, во-первых, с учётом общей экономии дополнительные затраты на теплоизоляционные материалы будут не столь заметны. Во-вторых, утеплять стоит любые гаражи в условиях наших суровых зим.

Утепление любых гаражей – очень важный шаг для автомобиля и его хозяина

  • Возможность поражения ржавчиной. Предотвращается путём использования неподверженных коррозии видов металла, обработкой специальными средствами или покраской. Также важную роль в уменьшении сырости играет качественная вентиляция, что опять-таки важно для гаража из любого материала, так как машина всё равно железная.

Ход строительных работ

Инструкция постройки металлического гаража начинается с составления его чертежа.

Планировка

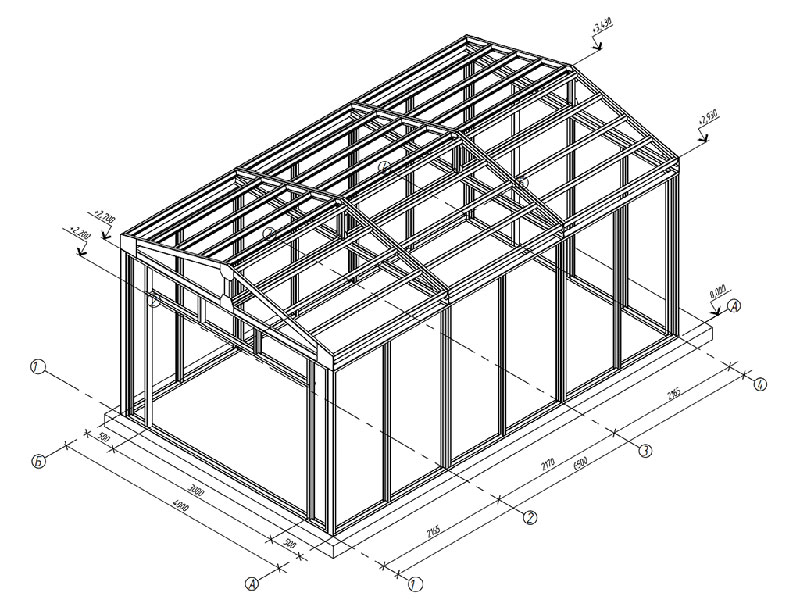

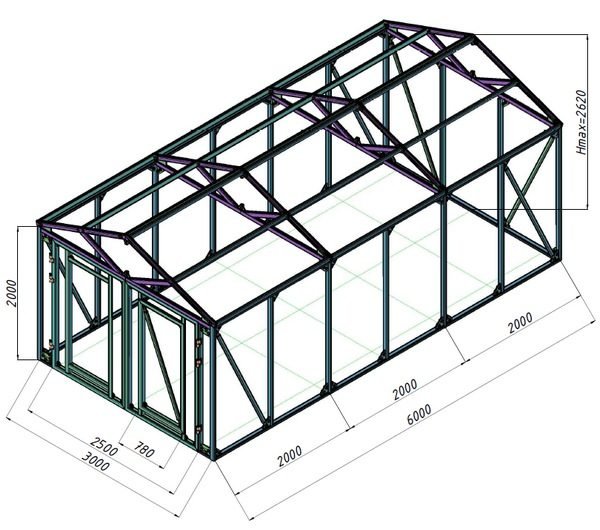

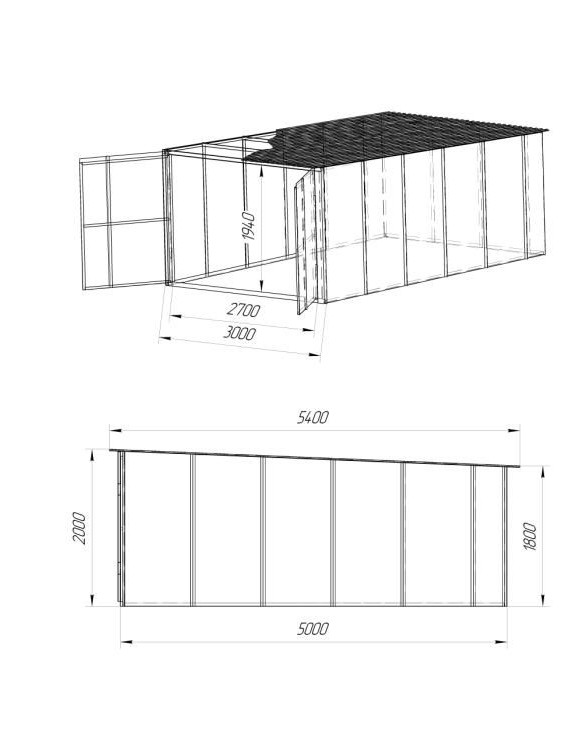

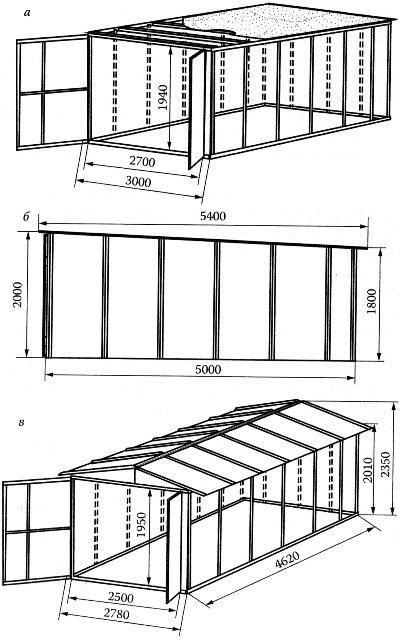

Схема-чертеж гаража из профильной трубы

План обители вашего автомобиля не представляет собой ничего сложного, так как, по сути, является одной комнатой, самый распространённый размер которой составляет 6 м на 3 м. Но лучше всё-таки иметь его под рукой при покупке материалов и при осуществлении разметки фундамента, чтобы не допустить досадных ошибок. (См. также статью Парник из пластиковых труб: особенности.)

Совет: если планируете устанавливать печку в гараже, то отметьте её месторасположение на чертеже заранее.
Это позволит вам усилить под ней фундамент, что требуется по технике пожарной безопасности.

Железная самодельная печка из трубы для гаража

Основание

Столбчатый фундамент из кирпичей

Как мы уже отметили выше, конструкция из профильных труб благодаря своей относительной лёгкости не нуждается в мощном основании. Вполне подойдут следующие варианты:

Гараж из профильной трубы своими руками
Название типа фундамента Особенности установки под гараж из профильных труб
Монолитный Это самый надёжный и дорогостоящий тип основания, который представляет собой сплошную железобетонную плиту по всей площади будущего здания. В нашем проекте достаточно будет стяжки толщиной десять сантиметров, которая одновременно выполнит и роль пола.
Ленточный Чтобы сэкономить, для гаража вполне подойдёт мелкозаглубленный вариант данного вида фундамента, который представляет собой бетонирование периметра постройки на глубину пары десятков сантиметров.
Свайный Наиболее дешёвый метод создания прочного основания, так как предполагает заливку бетона, укладку кирпичей или установку труб лишь в точках наибольшей нагрузки.

Совет: если вы планирует заливку монолитного фундамента, то рекомендуется сразу же позаботиться и об обустройстве ямы по его центру.
Это облегчит вам в будущем возможный ремонт вашего автомобиля.

Монолитное основание с ямой

Каркас

Сваренный каркас гаража из профильной трубы своими руками

Сборка каркаса выполняется несложно, но всё же требует наличия некоторых специальных инструментов и умения ими пользоваться:

Гараж из профильной трубы своими руками
Название инструмента Назначение
Сварочный аппарат Сварка – наиболее рациональный и надёжный метод соединения профильных труб в единый костяк здания
«Болгарка» или ножовка В течение монтажных работ вам понадобится подгонять размеры железных изделий
Дрель Для создания отверстий, позволяющих закрепить металлические листы обшивки на болтовые соединения
Лопата Копать траншею для фундамента
Шуруповёрт или отвёртка Ввинчивать болты

Сварочник для соединения металлических изделий

Совет: если вы не планируете никуда переставлять или перевозить в будущем гараж, то для фиксации обшивки можно также использовать сварку.
От этого строение получится даже крепче.

Из материалов понадобятся:

  • Профильные трубы с сечением 40 мм на 40 мм.

Образцы профильных труб

Гараж из профильной трубы своими руками
  • Металлические листы толщиной 3 мм.

Стальные листы трёхмиллиметровой толщины

  • Болты, гайки и гроверные шайбы.
  • Грунтовка или другое влагоотталкивающее средство для обработки мест соединений.

Количество всех необходимых комплектующих определяется в зависимости от вашей планировки.

Кровля

Схема установки крыши

Наилучшим выбором станет монтаж двускатной крыши, которая надёжно защитит от осадков, ветра и тепловых потерь. Для этого также при помощи сварки устанавливаются стропильные балки из профильных труб, а сверху стелятся цельные листы железа с двадцатисантиметровым выступом за стены. Такая конструкция выходит и эстетичной, и практичной.

Вентиляция

Примитивная схема вентиляции

Для того чтобы сырость не причинила вред вашему автомобилю, обязательно нужно грамотное обустройство вентиляционной системы.

Для этого:

  1. В одном углу на высоте 20 см монтируем приточную трубу.
  2. В другом – на расстоянии 20 см от потолка вытяжную так, чтобы её другой конец возвышался над крышей.
  3. На вытяжке устанавливаем вентилятор с моторчиком для усиления воздушного потока.

Вывод

Гараж необходим для автомобиля. Один из наиболее рациональных и практичных способов его обустройства – это сборка из профильных труб. Монтаж такой конструкции осуществить несложно, а выходит она надёжной и недорогой. (См. также статью Кормушка для кур из канализационной трубы: особенности.)

Готовый гараж из металла

Видео в этой статье предоставит вам дополнительные материалы.

Позаботьтесь о подходящем доме для вашей машины!
