Как правильно организовать проводку в гараже своими руками — необходимые материалы и методы.

Перед тем как размышлять о том, как выполнить электропроводку в гараже правильно, стоит настроиться на серьезное задание. После ознакомления с этой темой становится легче выбирать строительные материалы и разработать план для осуществления задачи. Существует несколько аспектов, которые не следует пренебрегать в этом процессе.

Техника безопасности при подключении к электросети

Подготовительный процесс начинается с обеспечения безопасности. Правила:

• верный подсчёт используемого тока;
• подача электричества через счётчик;
• установка понижающего трансформатора;
• разделение осветительных и силовых сетей;
• исключение зигзагов и диагональных линий;

• использование автоматических выключателей;
• защита элементов от попадания пыли и влаги;
• выбор материалов, не поддерживающих горение;
• закрепление выключателей на высоте 1,5 м, розеток – 50–60 см над уровнем пола;

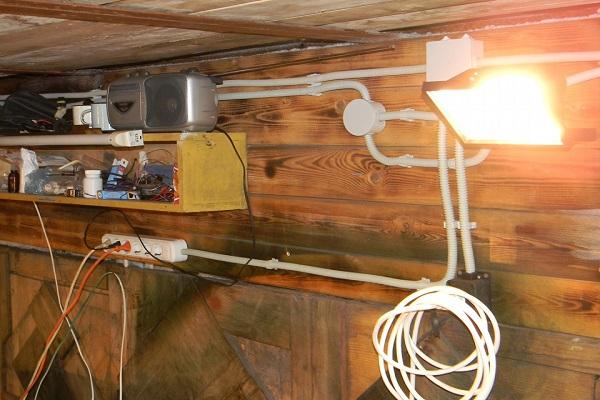

• применение гофры при открытом, штроб — при закрытом способе электропроводки;
• прокладывание линий по поверхности стен в металлических и деревянных гаражах;
• расположение проводов в 10 см от потолка, в 15–20 см от окон, дверей, углов, в 25 см от отопительных труб.

Подводка электричества к гаражу

Хорошо, если бокс уже подпитывается снаружи от дома или от столба. Иначе схему электрики в гараже своими руками придётся организовывать с учетом подводки и установки распределительного щита.

Внешняя линия – это кабель с сечением 10 мм2	Тянут его в 6 м над дорогой, а над пешеходной зоной – в 3,74 м и более. При расстоянии между точками соединения свыше 25 м монтируют добавочную опору.
В гаражный бокс вводят кабель на высоте 2,75 м	Если здание ниже этого уровня, то изготавливают изогнутую конструкцию для наращивания.
Автомат на входе устанавливают по току срабатывания	При значении в 25 А, к примеру, можно особо не считать потребляемые мощности. А при 10 А, помимо света, возможно неодновременное питание маломощных электроприборов.
Для подземной подводки выкапывают траншею	И укладывают бронированный кабель, помещенный в трубу. Один конец врезают в помещение, а второй выводят над поверхностью и герметично закрывают, чтобы внутрь не попала дождевая и талая вода
Желательно включать в схему реле контроля напряжения.	В кооперативных гаражах электропитание обычно уже подведено от общей линии к каждой постройке. Если нет, то предварительно получают разрешение у администрации.
Подключают ограничители напряжения	Гараж частного дома снабжается энергией через общий автомат, поэтому учитывают и мощность бытовой техники. Для электросварочных мероприятий в автомастерской добавляют кабель с большим сечением.

Материалы и оборудование

Организацию электрического снабжения начинают с приобретения подходящих материалов:

• метизов;
• стабилизаторов;
• кабелей и проводов;

• выключателей и розеток;
• распределительных коробок;
• автоматических выключателей;

• щитка и электрического счётчика;
• устройств защитного отключения (УЗО);
• гофры с крепежами или пластиковых каналов.

Выбор проводов и кабелей по мощности нагрузок

Кабельные изделия по мощности нагрузок выбирают при составлении схемы и вычислениях. Силовую начинку кабелей, сечение проводов, тип изоляции смотрят по токовой нагрузке и планируемой мощности.

Различают медный и алюминиевый кабели. Второй выдерживает меньшие нагрузки, недолговечен, но дешевле. Сращивать их не стоит, чтобы избежать коррозии.

Для зданий и сооружений применяют кабельные изделия, некоторые из них представлены рейтингом.

NYM – кабель

NYM – кабель с 1-7 жилами и дополнительным слоем между ними.

Плюсы

• эластичный;
• легко зачищается;
• водоизоляционный;
• эксплуатация до 40 лет;
• выдерживает напряжение до 660 Вольт;
• защищён от возгораний проводки изнутри.

Минусы

• дорогой;
• не устойчивый к ультрафиолету и перепадам температур;
• не всегда отвечает требованиям немецкого стандарта качества.

ВВГ

ВВГ имеет 1–5 токопроводящих жил.

Используется при стационарном типе электрических систем с напряжением 0,66–1 кВ и частотой в 50 Гц.

Плюсы

• всегда в продаже;
• влагоустойчивый;
• производят и на 100 Гц;
• не поддерживает горение;
• устойчивость к УФ лучам;
• сравнительно низкая цена;
• эксплуатационный срок 30 лет;
• широкий диапазон температур.

Минусы

• нет вспомогательной защиты кабеля;
• не предназначен для прокладки под землёй.

Определиться помогают специальные калькуляторы и готовые таблицы.

Устройства автоматической защиты

Устройства автоматической защиты подключают для предотвращения перегрузок и поражения человека током. Тип и потребность в них определяется только после расчёта предельных нагрузок.

Автоматические выключатели.

Использование понижающего трансформатора

Понижающий трансформатор используют при подпитке переноски и осветительного элемента в смотровой яме.

Гараж – опасная капитальная конструкция. Переносные лампы там допускаются только на 12–36 Вольт.

Значит, напряжение нужно снизить трансформатором, который монтируется в электрощите или в отдельном ящике с двумя автоматами и розеткой.

Схемы разводки электричества для чайников

При подготовке схемы проводки в гараже своими руками на 220в для начала отмечают место ввода и подключения к щиту. Составляют план бокса с эскизом каждой плоскости и помечают на нем координаты элементов.

Схему составляют на миллиметровой бумаге. Только прямые линии.

Схема проводки в гараже на 220 вольт своими руками

Основные элементы схемы для собственноручной прорисовки:

• розетки;
• провода, кабели;
• осветительная группа;
• распределительный щит для ввода;
• учётные, автоматические, защитные элементы.

Разница в схемах на 220 и 380 Вольт

В однофазных схемах электричества в гараже своими руками, на 220 Вольт такой ход движения тока: ввод – счётчик – автоматы для освещения и УЗО для розеток. Маркировка проводов следующая:

• земля – жёлтый и зелёный;
• нейтраль – синий или голубой;
• фаза – красный, чёрный или коричневый.

Проводка в трёхфазных на 380 имеет оттенки:

• синего – ноль;
• жёлто-зелёного – земля;
• коричневого или красного, чёрного, белого – 1, 2, 3 фазы соответственно.

Вводный автомат и электросчётчик предусматривают тоже трёхфазные.

После счётчика 4 жилы (без заземления) идут на общий автомат, который делит сеть на 220 и 380 Вольт.

Пошаговая инструкция монтажа своими руками

Работа начинается с тщательной подготовки и закупок. Затем вводят силовой кабель и закрепляют электрощит. Следующий этап – разводка внутри гаража и на смотровую яму. Потом подсоединяют устройство защитного отключения и организуют заземление.

Разводка электрики в гараже своими руками: необходимые инструменты

Инструменты, необходимые для работы:

• зубило;
• молоток;
• болгарка;
• штроборез;
• перфоратор;

• круглогубцы;
• плоскогубцы;
• разные отвертки;
• указатель напряжения;
• изоляционные ленты, трубки.

Подготовительный этап

Этап подготовки состоит из пунктов:

• разметки хода кабельных жгутов;
• организации ниш или места под распределительные коробки, выключатели и розетки;
• проделывания в стене каналов 2 на 2 см при скрытом, врезки крепежей при наружном способе.

Открытая проводка проходит по стене, а закрытая изолирована внутри неё.

Не забывают об удаленности прокладочных трасс от имеющихся конструкций. Линии ведут только горизонтально или вертикально. Переводят в другую плоскость под прямым углом.

Подсчёт необходимой длины кабельных изделий проводят для каждого сечения отдельно и с запасом в 10 % или плюс 20 см на каждую точку подключения.

Наружная часть электропроводки

Подвести электричество снаружи здания могут только электрики с соответствующим доступом. Самодеятельность здесь чревата увечьями.

Для надземного вида работ используют самонесущий изолированный провод (СИП). Медный на 8-10 мм 2, алюминиевый на 16-24 мм2. Для подземного – бронированный, с буквой «б» в аббревиатуре.

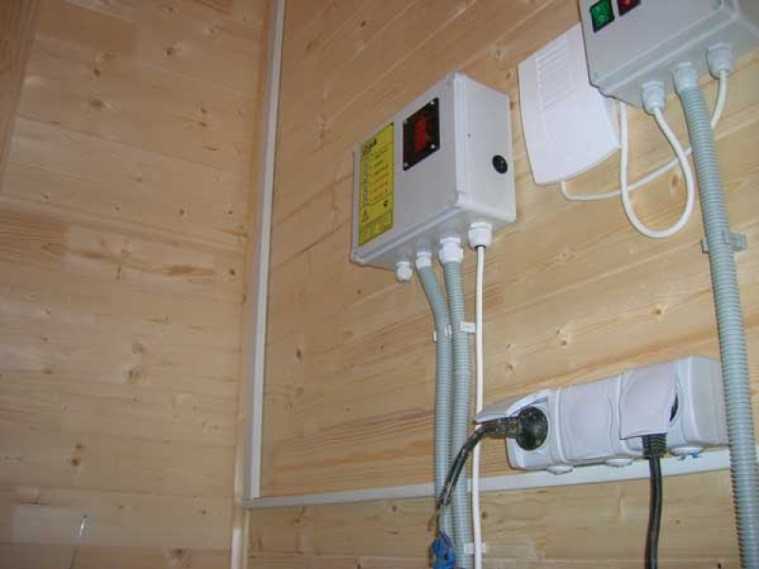

Ввод силового кабеля и монтаж электрощита

В зависимости от того, как было подведено электричество к стене гаража, намечают место сверления для ввода кабеля или трубы.

1. Пустой электрощит вешают на стене возле ворот.
2. Потом добавляют в него вводный рубильник, счётчик, УЗО, автоматы, шины, понижающий трансформатор. Последний может монтироваться отдельно. Для немощных светильников.
3. Верхняя часть щитка – это вводные модули, нижняя – отводящие к потребителям.
4. Подключенных элементы маркируют и записывают в схему щита.

Внутренняя проводка в гараже

После расчётов и выбора сечения жил определяются с видом разводки в схеме подключения электричества в гараже. Если это будет внутренний закрытый способ, то начинают подготовку стен.

1. Углубления для проводки делают либо молотком с зубилом, либо штроборезом. Пыли от последнего больше, но время нарезки меньше, чем вручную.
2. Места для коробок, розеток и выключателей вырезают перфоратором со специальной круглой насадкой.
3. Кабель свободно вставляют в гофрированную трубку и прячут в стене. Потом, при необходимости, заменяют поврежденную часть, а не всю электропроводку.
4. Напряжения в 220 Вольт и частоты 50 Гц однофазной проводки хватает на питание осветительных точек, розеточной группы, подзарядки и инструмента.
5. Если планируется установка сварочного аппарата или другого мощного оборудования, то выбирать нужно трёхфазную проводку на 380 В. Она также применяется при обслуживании нескольких машин в одном гараже.

Для открытой проводки выбирают выключатели и розетки наружной установки. Их и остальные элементы прикручивают к стене саморезами.

Разводка розеточной сети

Места соединения изолируют. Все розетки должны быть защищены от пыли и влаги. При наличии в них контура заземления сеть прокладывается трёхжильным кабелем.

1. Расчёт установки: одна единица на 6 м2 или через каждые четыре метра.
2. Розеточные группы размещают в удобных, безопасных зонах на высоте 60 см.
3. Каждая групповая линия идёт на свой автомат защиты.
4. Переносные удлинители или сетевые фильтры приделывают к стенам в зонах наибольшего потребления.
5. Для приборов, преимущественно работающих на улице, точку подпитки размещают ближе к дверям.
6. Отдельные пусковые автоматы к стационарному электрооборудованию подключаются проводом напрямую.

В зданиях с токопроводящими стенами розетки крепят на диэлектрическую площадку.

Организация заземления, подключение счетчика

Изоляция повреждается в ходе эксплуатации, что приводит к прерыванию цепи. Заземлять стоит из-за возможных возгораний. Для защиты от удара током обязательно добавление в схему проводки в гараже своими руками на 220в УЗО.

1. Провод заземления маркирован жёлто-зелёным цветом.
2. В грунт забивают 3 металлических стержня.
3. От их соединительного контура ведут медный или стальной кабель (шину) сечением 40*1,5 мм до проводника в щитке.
4. Далее – в розеточную сеть.

Прибор учёта присоединяет и пломбирует специалист Энергосбыта. Лучше всего покупать счётчик на 50 Ампер.

Подключение устройств защитного отключения и автоматов

Самостоятельное присоединение к обесточенной сети устройств защиты и автоматических выключателей проводят сухими руками в резиновых перчатках.

1. Учитывают при этом обязательное подключение к УЗО фазовой и нулевой жилы. Чтобы при возникновении разности токов сработало отключение.
2. При коммутации от автомата верхние клеммы устройства предназначены для входа, а нижние – для выхода.

Реле контроля напряжения

Реле контроля напряжения нужен при:

• скачках в цепи;
• подсоединении к сети 380 Вольт;
• частых отключениях электричества.

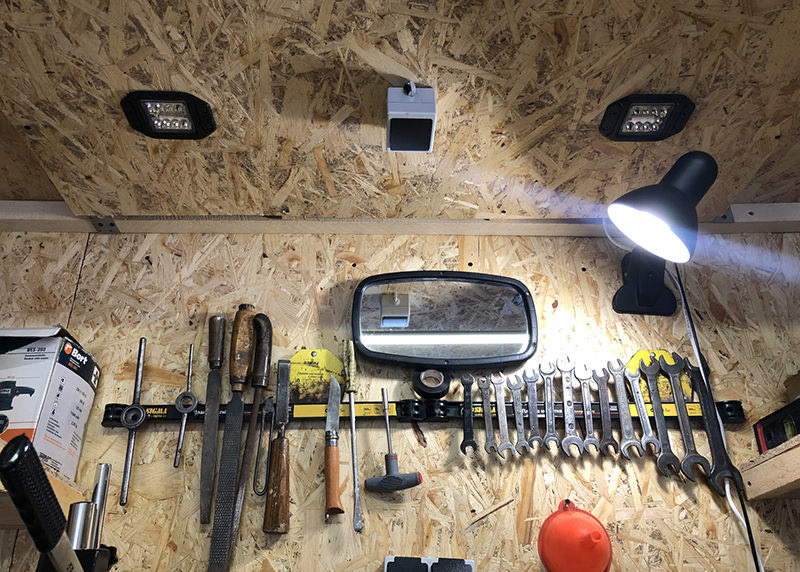

Расчет количества и мощности точек освещения

С обилием света на единицу площади определяются исходя их личных предпочтений.

1. Затем считают площадь гаража в квадратных метрах. Её умножают на желаемую мощность освещения 1 м2, а произведение делят на ватты лампочки. Получаем число изделий.
2. Светильники и выключатели бывают общего и местного назначения. То есть свет подается на всё помещение или только на рабочую зону. Светодиодные или люминесцентные лампы практичны и долговечны при освещении гаража. Крепят ближе к стенам для лучшего рассеивания.
3. Смотровую яму снабжают лентами со светодиодами или светильниками 12–36 Вольт. Их подключают к понижающему трансформатору.

Резервное питание на 12 вольт

Аккумулятор для электропитания устанавливают на пол или на подставку. Зимой его утепляют, а летом вентилируют. Это дополнительное электроснабжение для потребителей, хотя бывает и основным.

1. При подключении через вводный щиток на кабель закрепляют предохранитель, а клеммы изолируют. Выработка ресурса происходит при потере ёмкости. Даже при своевременной подзарядке.
2. Если требуется работа с оборудованием на 220 Вольт берут инвертор. Выходной кабель от него присоединяют к розеточной сети, автомат меняют на переключатель резервного питания.

Электричество в гараже своими руками: закрепление проводки

Спрятанные в гофре провода прикрепляют к стенам или к потолку. Для этого покупают готовые крепежные изделия:

• дюбель хомут;
• дюбель-стяжка;
• стяжка кабельная;
• клипсы пластиковые;
• скобы из металла или пластмассы.

Можно сделать крепежи самому из проводов или тонкой жести и дюбелей.

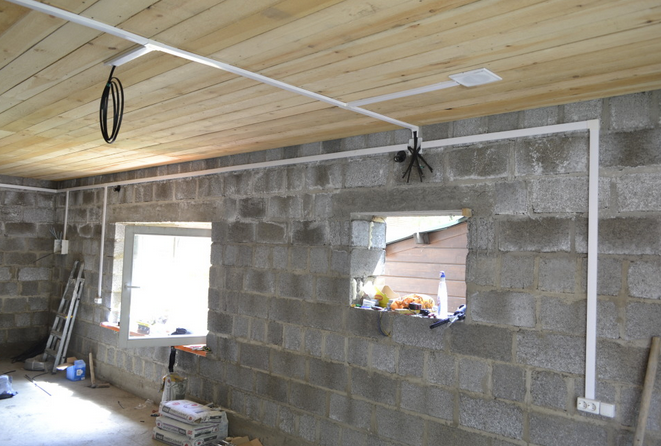

Готовая проводка в гараже.

Разводка проводов в гараже под штукатурку

В блочных и кирпичных постройках цельные кабели прячут в стене.

1. Распределительные коробки предварительно крепят на гипсовый клей.
2. Нарезку проводов делают после измерения расстояния между точками соединения. К результату приплюсовывают 10–20 см.
3. Для закрепления проводки в канал стены точечно наносят раствор алебастра или клея.
4. Затем штукатурят, оставляя гнёзда под выключатели и розетки.

План электроснабжения сохраняют.

Полезные рекомендации при проведении электричества в гараже

1. Для комфортного посещения гаражного бокса советуют осветить и подход к нему. Установить двухклавишный выключатель или единичный, только для улицы.
2. Советуют крепить щиток на наружной стене – так не придётся пускать инспекторов внутрь.
3. Не пренебрегать устройством защитного отключения и автоматическими выключателями. Они созданы предотвращать нежелательные проблемы с электричеством.
4. Специальные насадки для объединения проводов продаются в магазине. С ними контакт надёжнее.
5. При создании схемы электропроводки в гараже 220 в своими руками на вводе в распределительный щиток планируют дополнительный заземлитель. Это способствует безопасному использованию приборов.
6. Отверстие ввода электрики на внешней стене желательно наклонять вниз, чтобы осадки не попадали внутрь.
7. Не рекомендуется использовать металлические подставки при работе на высоте.

Следуя инструкциям, даже новичок сможет самостоятельно организовать электрификацию своего гаража.
