Чертеж и пошаговая инструкция монтажа односкатной крыши от Геостарт

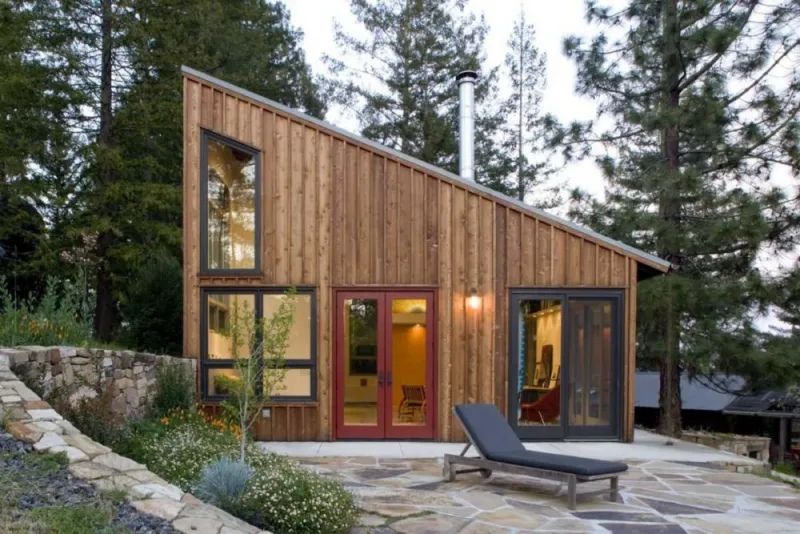

Односкатную крышу не так часто применяют для обустройства кровли частных домов, хотя и сама конструкция, и ее монтаж значительно проще, чем двускатной. Считается, что этот вид крыши недостаточно хорошо сохраняет тепло в доме, поэтому, чаще его используют при возведении гаражей или дачных домиков и сараев. Однако, нужно отметить, что эту конструкцию вполне можно сделать теплой и даже устроить под ней дополнительную комнату, если правильно смонтировать термоизоляцию.

Односкатная крыша своими руками делается по предварительно составленным чертежам, сделанным на основании проведенных расчетов. Особенно это важно в тех случаях, когда под ней планируется сделать жилое помещение.

Основные преимущества и отрицательные стороны конструкции

 К достоинствам этой конструкции можно отнести следующее:

• Экономия средств на покупке стройматериалов.
• Простота конструкции, а значит, и монтажа.
• Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
• Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
• Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
• Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
• Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

• Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние —

  Происходит охлаждение как в одном, так и в другом случае, передавая температурный режим внутрь здания. Однако, при правильном расчёте и умелом монтаже всех компонентов можно устранить этот недостаток.



• Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

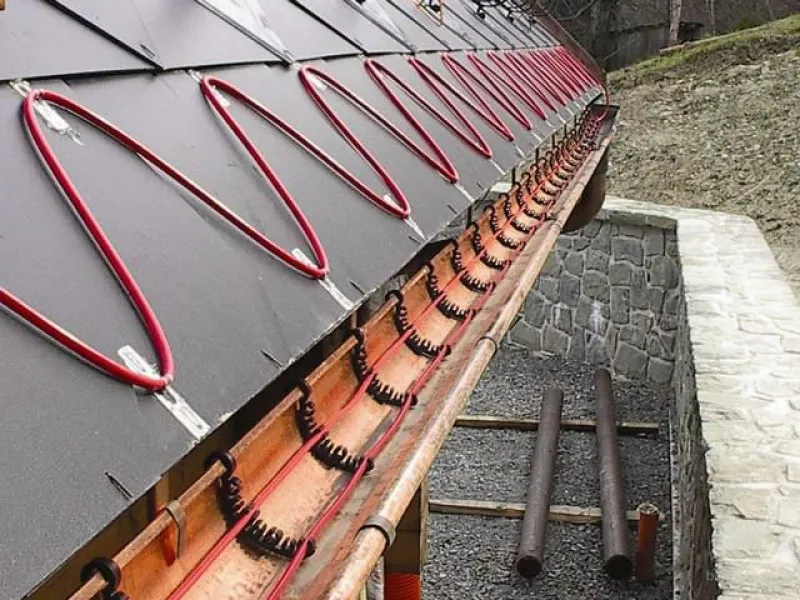

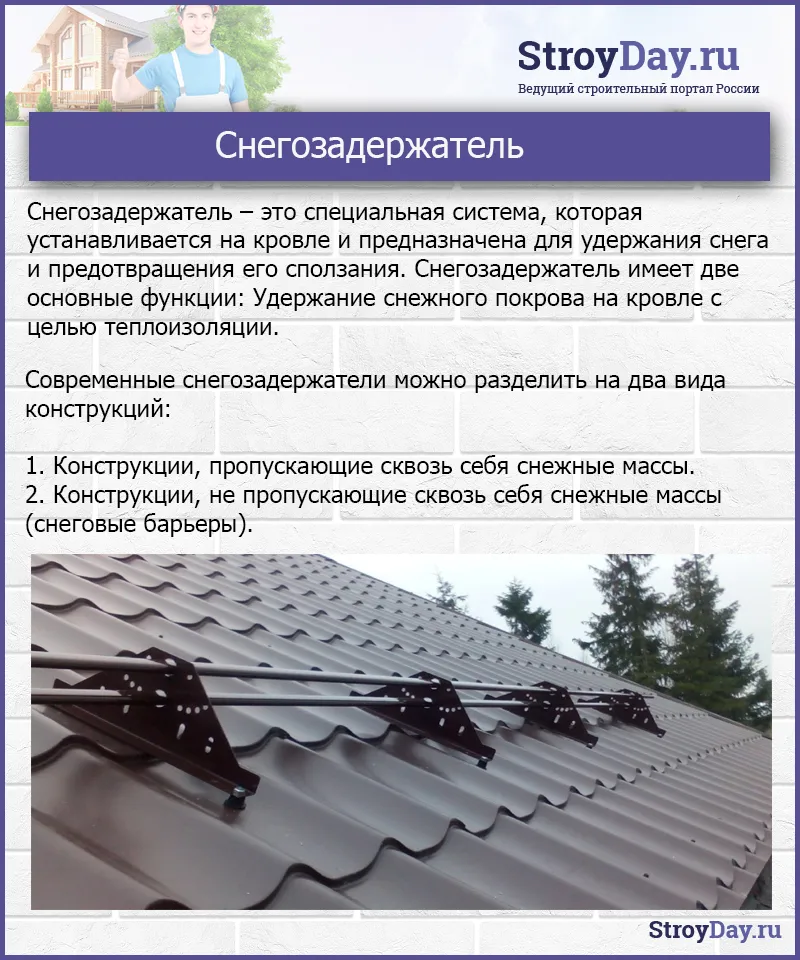

• Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

 Видео: небольшой дачный домик с односкатной крышей

Расчет конструкции односкатной крыши

Если принято решение устроить односкатную крышу, то для начала нужно произвести расчеты и убедиться в их правильности, воочию увидев предварительный результат на чертеже. Только в этом случае может получиться именно тот вариант, который идеально подойдет для определенного строения и его жильцов.

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

• Общая ширина строения и длина пролетов между несущих стен.
• Предполагаемый угол наклона ската.
• Общая длина крыши.
• Желаемый материал для кровли.
• Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6- метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

— Чтобы со временем стропила не провисли, их подпирают и закрепляют различными элементами стропильной системы — подкосами, ригелями и стойками. Такие дополнительные детали применяют в том случае, если ширина пролета превышает расстояние в 5 метров.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, , две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

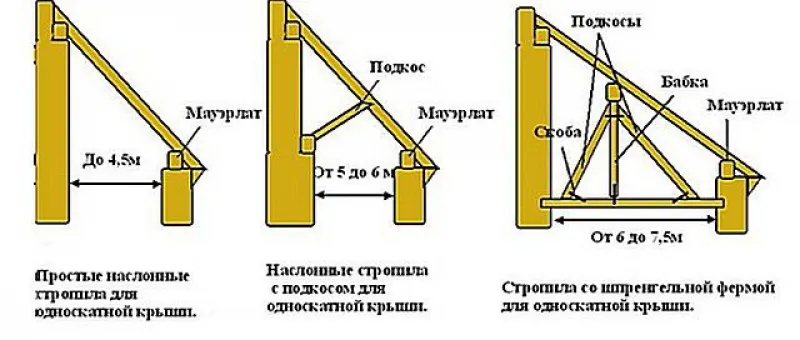

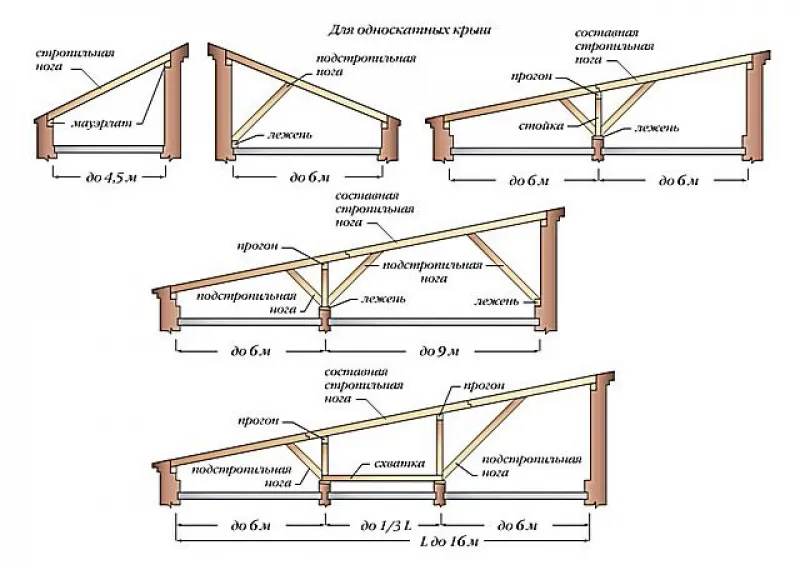

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

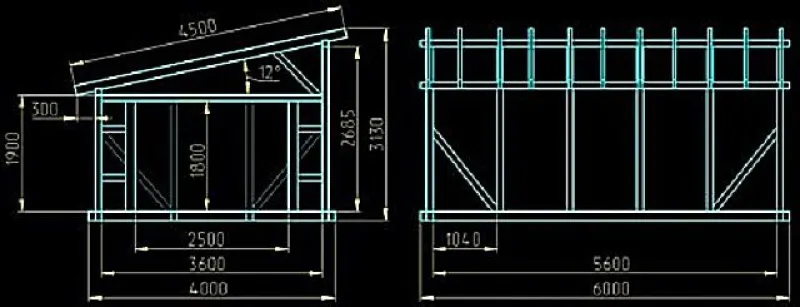

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Расчет угла ската крыши

• Рассчитывается угол ската исходя из того, что крыша имеет форму треугольника, у которого один угол всегда прямой. Этот угол образуют катеты из балок перекрытия и фронтонной части конструкции, а стропила в этой фигуре играют роль гипотенузы.

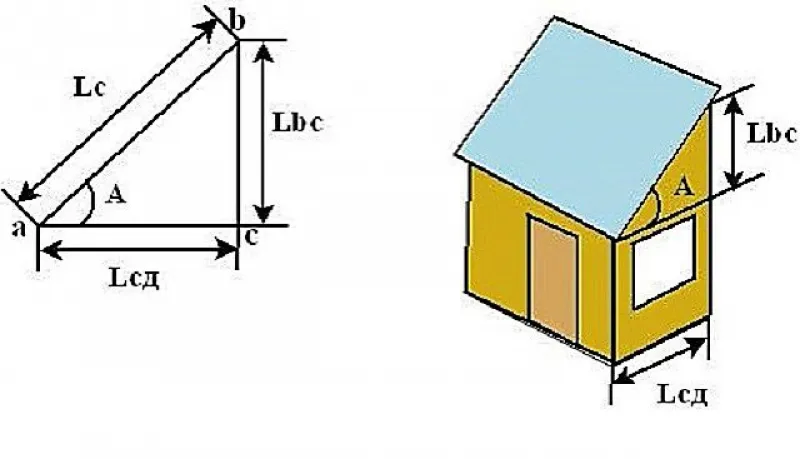

На представленном рисунке применены следующие условные обозначения:

— Lc — длина стропильной ноги;

— Lbc — высота фронтона от балок перекрытия до пересечения с плоскостью кровли;

— Lсд – ширина дома;

— А – выбранный или рассчитываемый угол наклона ската.

Если вспомнить базовый школьный курс тригонометрии и вооружиться калькулятором, то не представит никакого труда рассчитать все параметры будущей крыши, опираясь на исходные величины. Ширину здания несложно промерить, а в качестве второго параметра может выступать либо желаемая высота фронтона, либо выбранный угол ската кровли.

Итак, если за основу берется ширина здания и планируемая высота фронтона, то угол ската несложно рассчитать формулой:

TgA = Lbc : Lсд

Если же в основу расчетов принимается выбранный угол ската кровли, то высота фронтона будет равна:

 Lbc = TgA× Lсд

Теперь несложно рассчитать и длину стропильной ноги:

Lc = Lсд : СosА

При этом не забываем, что длина стропила, вычисленная подобным образом – это только до пересечения с плоскостью стен, без учета козырьков с фасадной и тыльной стороны здания.

• Уклон угла ската выбирается в зависимости от некоторых критериев, одним из которых является выбранный вид кровельного материала, так как для каждого из них рекомендовано выбирать определенное значение или параметр, максимально близкий к нему, например:

— Профнастил требует уклона не менее 8º.

— При применении металлочерепицы, можно делать крышу со скатом в 30º.

— Для шифера хорошо подойдет величина угла в 20—30°.

— Для рулонных кровельных материалов, таких, как рубероид, а также другой мягкой кровли рекомендован угол уклона ската от 5—7°, но не меньше.

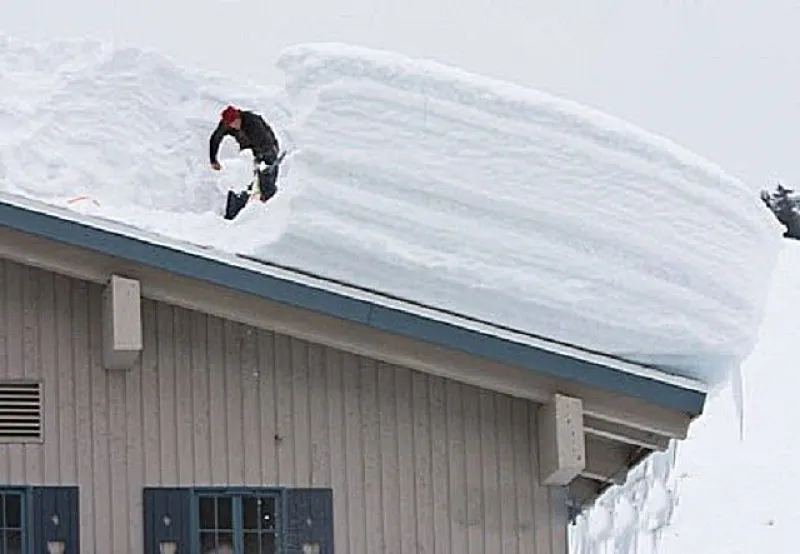

Если крыша не имеет системы подогрева, а строение расположено в регионе, где в зимнее время выпадает большое количество осадков, то лучшим вариантом будет односкатная крыша, устроенная под углом в 40—45°, каким бы кровельным материалом она ни была покрыта.

Кроме вышеперечисленных данных, нужно разбираться, какие виды стропильных систем бывают.

Виды стропильных систем на односкатной крыше

Стропильная система при обустройстве односкатной кровли может исполняться в одном из трех вариантов, выбор которых зависит от типа и размеров строения:

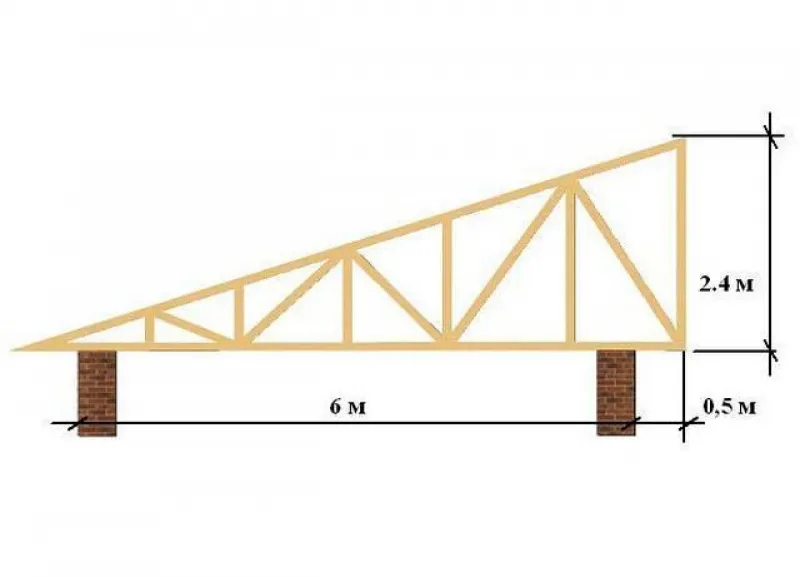

• Висячая система устанавливается в редких случаях, когда между основными несущими стенами нет капитальных перегородок. При постройке такой крыши, для удобства работы, на балки перекрытия укладывается временный настил из досок. На этой основе и собираются фермы стропильной системы. Чтобы висячая система была надежной, параллельные стены, на которые будут укладываться балки перекрытия, должны быть выведены на одинаковую высоту. При необходимости этот тип конструкции применяют в домах, выстроенных из любых используемых в строительстве видов материалов.

Если в чердачном помещении запланирована комната, то вентиляция устраивается, как для жилого помещения.

Если же конструкция будет выполнять только роль чердака, то вентиляция должна быть усилена, так как помещение не будет отапливаться. Вентиляция в этом случае должна функционировать эффективно, чтобы здесь не скапливалась влага и не возникала сырость и плесень, которая со временем появится и в доме.

• Наслонные стропильные системы отличаются тем, что их устанавливают в строениях с внутренними капитальными перегородками, которые становятся дополнительными опорами для балок перекрытия.

В наслонных системах стропила устанавливают жестко на фронтонную стену, на которой заранее установлен мауэрлат, а нижний их край может быть зафиксирован как жестко, так и на скользящие крепления. Такими конструкциями односкатной крыши в основном покрывают кирпичные или каменные дома.

Для жесткости конструкции устанавливают дополнительные распорные элементы. Существует несколько систем их установки, в зависимости от того, сколько должно быть свободного места в чердачном помещении, угла уклона ската и массивности стропил.

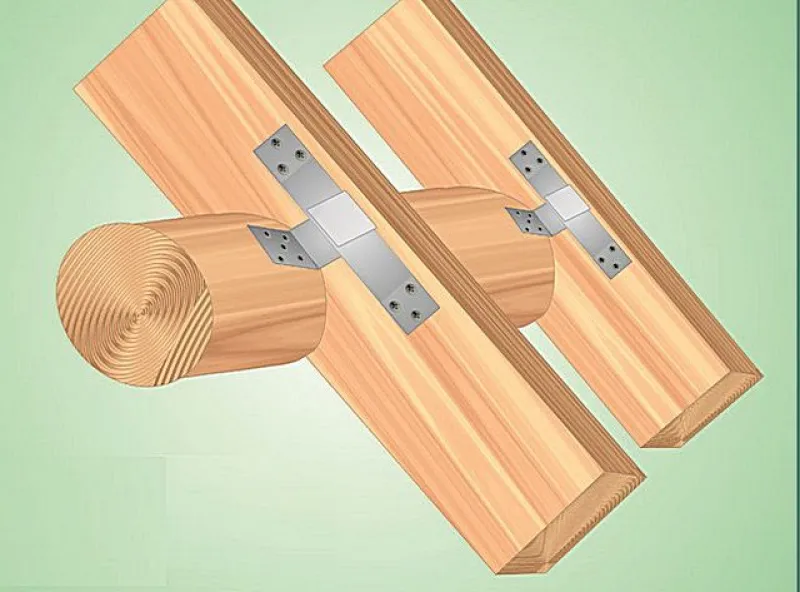

• Скользящая стропильная система используется в основном для бревенчатых срубов, так как она позволяет избежать деформации конструкции крыши, если дом даст усадку. При устройстве этого вида крыши, стропила жестко фиксируют на фронтонной стене, на мауэрлате, а нижнюю их часть крепят к мауэрлату исключительно скользящими креплениями, которые при колебаниях стен дома дают возможность стропилам принимать удобное положение.

Монтаж односкатной крыши

Уточнив все необходимые нюансы, произведя расчеты, составив чертеж крыши и закупив требуемые для работы материалы, можно приступать к монтажу конструкции.

• Чтобы работа шла проще и безопасней, строение необходимо сразу перекрыть балками чердачного перекрытия. Их укладывают на полосы гидроизоляции из рубероида, настеленного на стены. Балки располагают на таком же расстоянии друг от друга, как в дальнейшем будут устанавливаться и стропила — оно обычно составляет от 500 до 800 мм.

Цены на брус

Брус

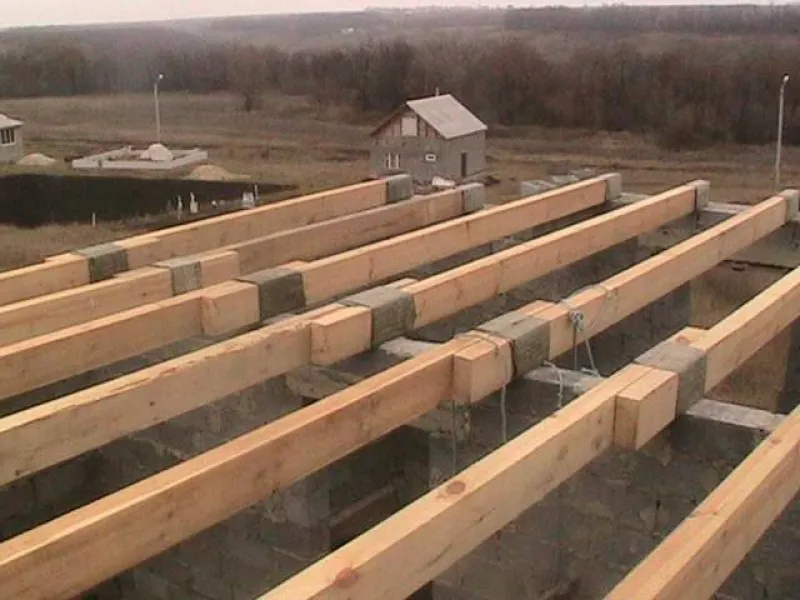

• На задней нижней стенке строения, по всей ее длине, сверху балок перекрытия укладывают мауэрлат из массивного бруса.

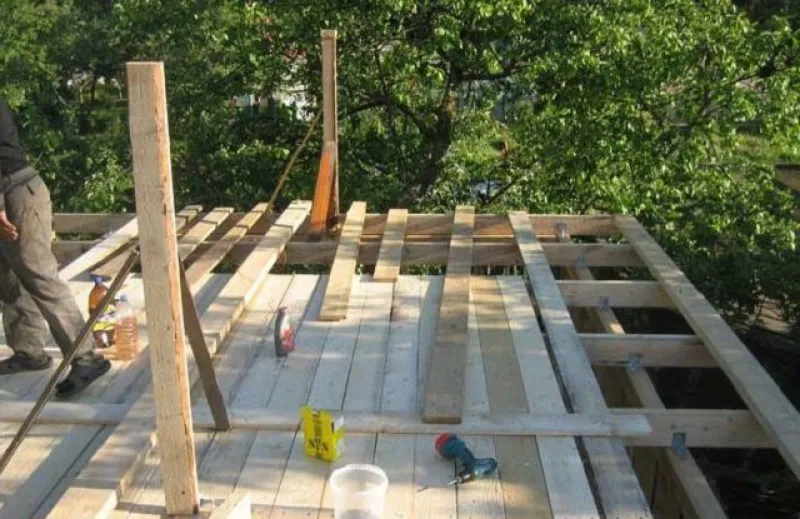

• Далее, на балки следует уложить настил из досок —по нему можно будет безопасно ходить и удобнее продолжать возведение конструкции.

• Следующим этапом идет возведение фронтонной стены, она строится из того же материала, что и все здание, или из другого, более легкого. Например, если строение возведено из кирпича, то фронтон можно поднять из брусков и досок.
• Балки перекрытия, предварительно закрытые гидроизоляцией, вмуровываются в стену. Фронтон поднимают на высоту, предусмотренную в чертеже.
• На фронтонной стене, так же, как и на противоположной закрепляют брус мауэрлата.
• Далее на нижней стене делается разметка, и прикручиваются крепления для установки стропил.

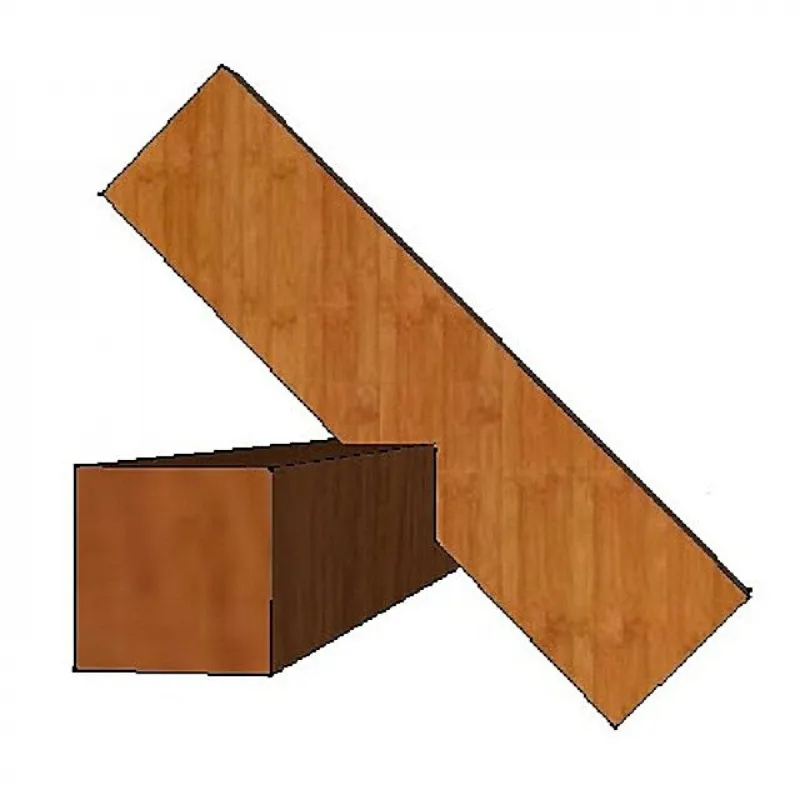

• На стропилах, для их жесткого крепления, согласно чертежу, вырезаются пазы, которыми они будет надеваться на мауэрлат на верхней стене и на нижней, если это предусмотрено.

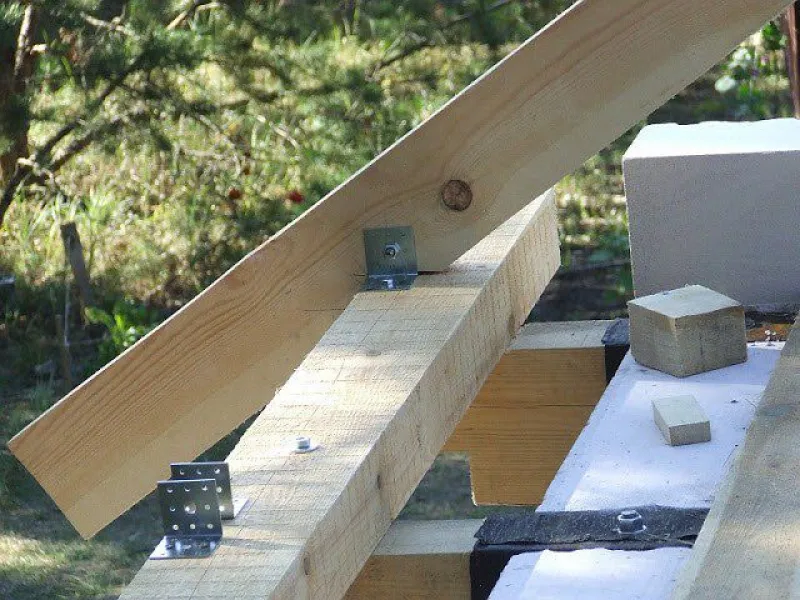

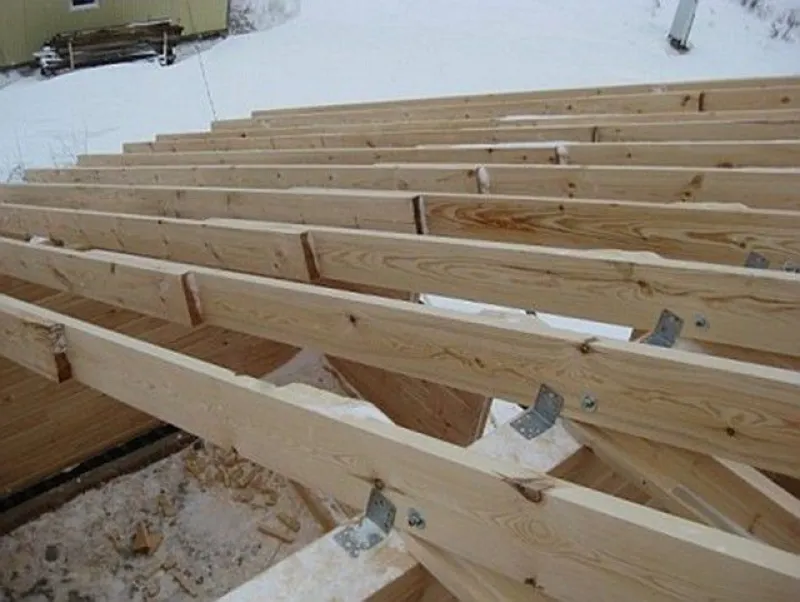

• Затем их закрепляют с помощью специальных уголков и креплений. На фронтоне стропила прикручивают жестко, в то время, как на нижнем мауэрлате они могут быть установлены в скользящие крепления, в зависимости от выбранного типа конструкции.

• Существует последовательность врезания стропил: сначала устанавливают крайние элементы всей стропильной системы, затем по ним натягивают шнур, который станет уровнем для остальных деталей. Расстояние между стропилами должно соответствовать расстоянию между балок перекрытия.

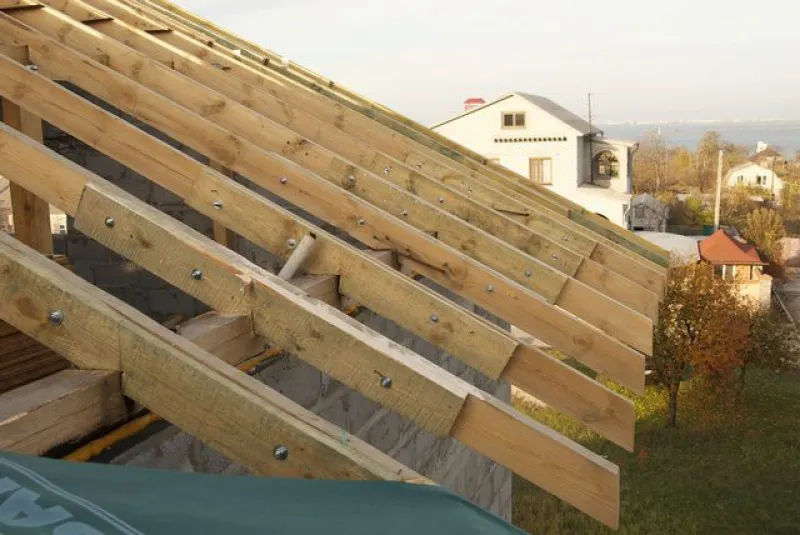

• Установленные стропила для устойчивости соединяют с балками перекрытия стойками, подкосами и другими элементами, о которых шла речь выше. Закрепление их производят металлическими скобами и уголками, что добавляет жесткости конструкции.

• Если предполагалось продлить крышу для устройства террасы, балкона или веранды, то к стропилам дополнительно прикрепляют выносные доски, которые называют «кобылки».

Видео: процесс строительства наслонной односкатной крыши

Цены на различные виды крепежа для стропил

Крепеж для стропил

После завершения установки стропильной системы, необходимо перейти к утеплительным мероприятиям, так как односкатная крыша особо нуждается в термоизоляции, даже в том случае, если под крышей будет расположен обычный чердак.

Для этого подойдут технологии утепления крыши и мансарды, описания которых можно найти на нашем сайте, пройдя по ссылке.

Устройство обрешетки под кровлю или же сплошная обшивка крыши проводятся с учетом выбранного кровельного материала — для каждого из них существует собственная технология подобных работ.

Видео: сплошная обшивка односкатной крыши гаража досками

Устройство любой крыши — это ответственный и трудоемкий процесс, а из-за работы на высоте — еще и достаточно опасный. Поэтому, не имея опыта в строительном ремесле, лучше доверить монтаж мастерам, знающим свое дело, так как неудачно выстроенная основа под кровлю, грозит тем, что и стены дома будет подвержены деформациям.

6 основных видов стропильных систем

Фото	Название	Рейтинг	Цена
#1	Двускатная стропильная система	⭐ 5 / 5	Узнать подробнее
#2	Шатровая стропильная система	⭐ 5 / 5	Узнать подробнее
#3	Ломаные стропильные системы	⭐ 5 / 5	Узнать подробнее
#4	Многоскатная стропильная система	⭐ 4.95 / 5	Узнать подробнее
#5	Вальмовая и полувальмовая система стропил	⭐ 4.95 / 5	Узнать подробнее
#6	Односкатная крыша	⭐ 4.9 / 5	Узнать подробнее

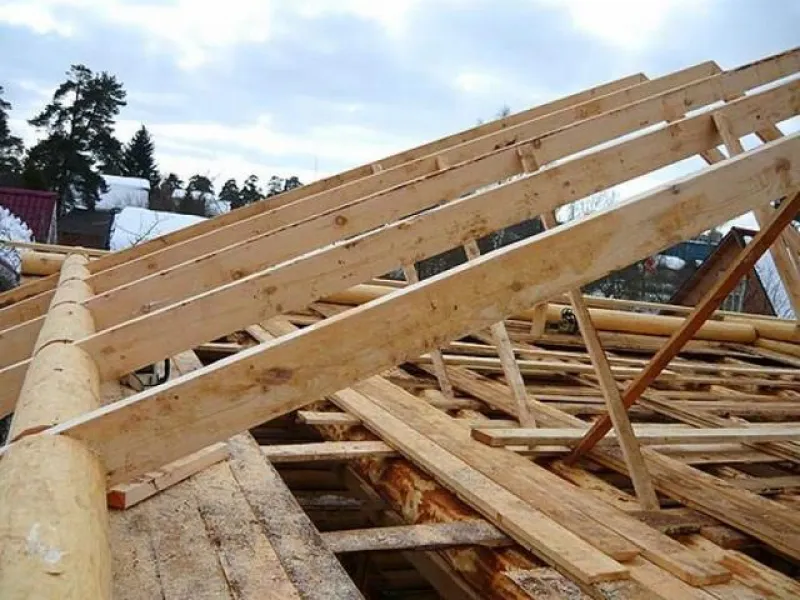

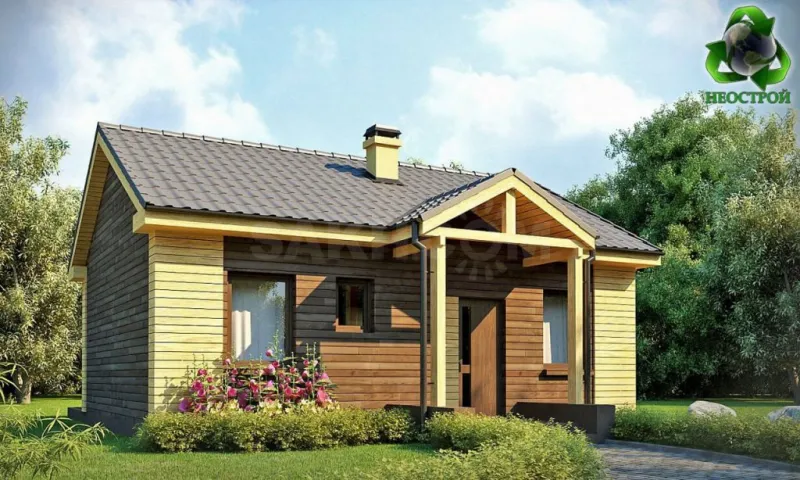

Двускатная стропильная система

Двускатные стропильные системы — самые популярные для одноэтажных частных домов. Они аккуратно смотрятся, хорошо вписываются в любой стиль постройки, надежны и могут быть использованы, в зависимости от угла их уклона, для обустройства чердака под жилые комнаты, подсобные помещения или же просто для создания воздушной прослойки, удерживающей тепло в здании.

Плюсы

• высокая надёжность;
• простота конструкции;
• двухскатная крыша с углом наклона более 50 градусов практически не боится снежных заносов, большой снежной шапки на ней образовываться не будет.

Минусы

• слабая огнестойкость;
• подверженность гниению;
• подверженность воздействию вредных микроорганизмов.

Шатровая стропильная система

Шатровая система крыши состоит из четырех скатов, имеющих форму равнобедренных треугольников, верхними углами сходящихся в одной точке, по типу пирамиды. Справедливости ради заметим, что в шатровой конструкции может быть и большее количество скатов, но в любом случае, стропила этой системы опираются на равные по высоте стены строения.

Плюсы

• для строений с шатровой крышей не предусмотрены фронтоны, что сильно снижает расход материалов и работ на возведение фронтонов и подшивку свесов;
• крыша такого типа обладает прекрасными аэродинамическими свойствами, ей не страшны сильные ветра, а особенности конструкции не дадут попасть осадкам в чердачное помещение;
• поверхность такой крыши прогревается солнечными лучами сразу с нескольких сторон, в солнечные дни помещение под неутеплённой крышей будет более тёплым;
• скаты такой крыши расположены под определенным углом, что способствует отведению с кровли дождевой воды и тающего снега.

Минусы

• шатровая крыша достаточно сложна в проектировке и возведении;
• конструкция этой крыши изобилует большим количеством соединений, балок и стропил, необходимо строго следить за надёжностью всех узлов и соединений, во избежание потери жёсткости и формы плоскости при возведении крыши;
• большой отход при применении большинства кровельных покрытий (особенно металлочерепицы).

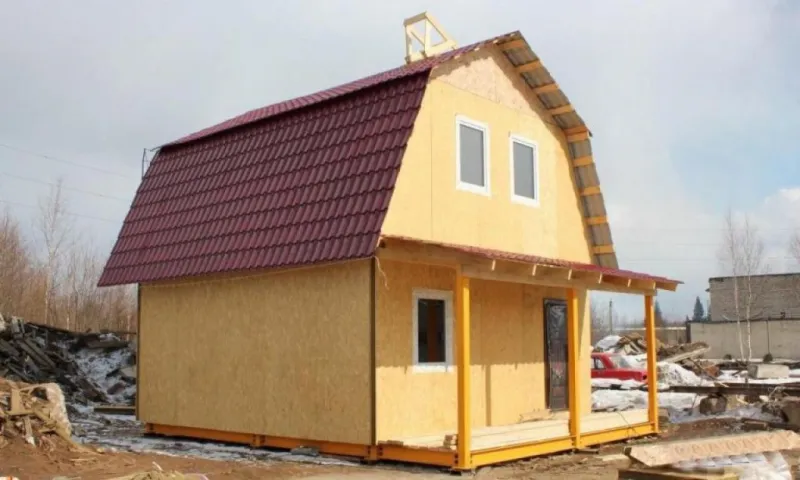

Ломаные стропильные системы

Ломаными называют мансардные стропильные системы, которые используются в тех случаях, когда планируется в чердачном пространстве обустроить жилое помещение, так как эта конструкция формирует максимально просторную площадь будущих комнат. Каждый из двух скатов ломаной стропильной системы состоит из двух плоскостей — верхней и боковой.

Плюсы

• дополнительное жилое помещение;
• мансарда обходится дешевле, чем возведение полноценного второго этажа или расширение периметра жилья;
• облик частного дома с ломаной крышей выигрывает по сравнению с классической двускатной кровлей.

Минусы

• невозможность создать просторную комнату на мансарде, потому что высота стен ограничивается крышей;
• тепло и гидроизоляция будут проводиться по более сложным техникам и с применением особых материалов;
• мансардные окна повышают требования к укладке кровли, и скапливают на себе больше снега.

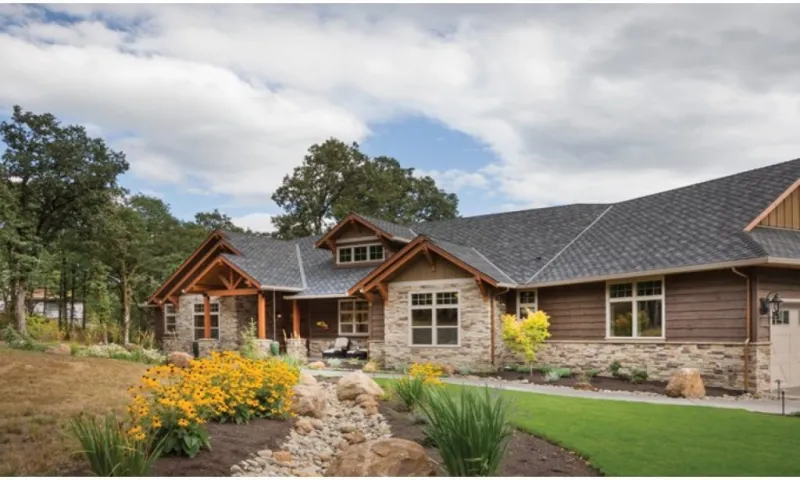

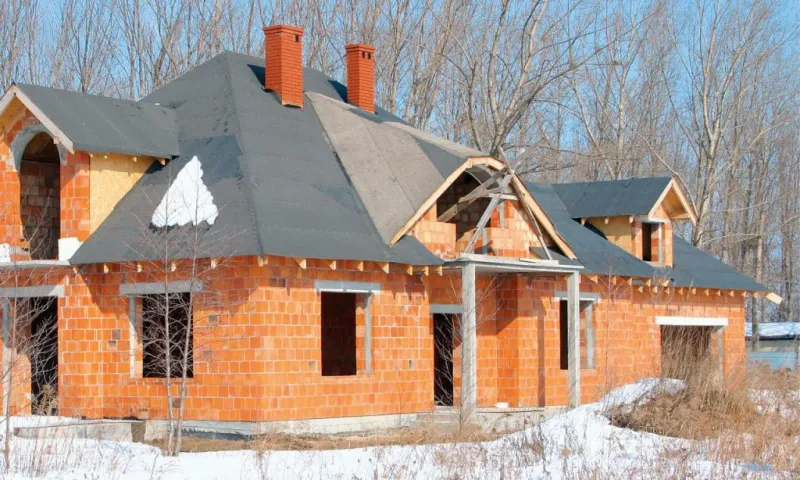

Многоскатная стропильная система

Многоскатную стропильную систему можно назвать самой сложной из всех существующих, так как она зачастую включает в себя разные формы крыш — это может быть двускатная и односкатная, шатровая, вальмовая или полувальмовая в различных сочетаниях. Подобный вариант выбирается для домов со сложной внутренней планировкой, и их в последние годы становится все больше.

Плюсы

• надежная, долговечная и прочная конструкция;
• за счет большого наклона крыши, риск образования застоя талой воды и осадков сводится к нулю;
• идеально сочетается с любой архитектурной формой;
• наличие сбалансированной стропильной системы.

Минусы

• сложность выполнения монтажных работ;
• устройство большого количества ендов;
• большой расход строительных и кровельных материалов;
• сложный уход и обслуживание конструкции.

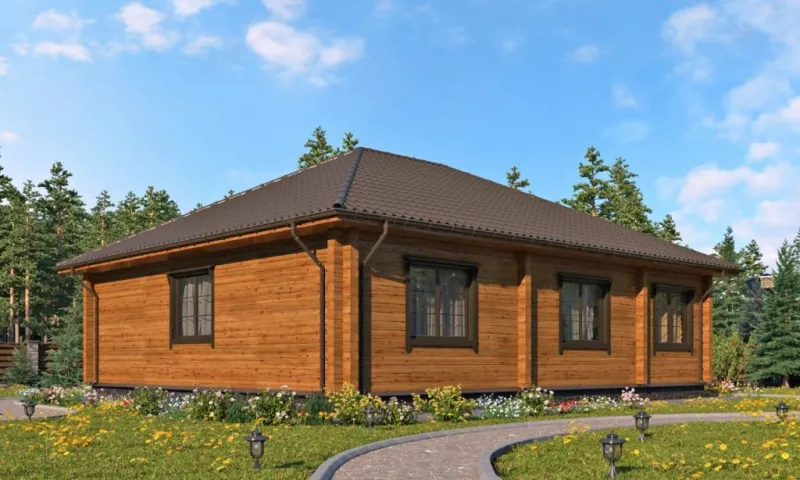

Вальмовая и полувальмовая система стропил

Вальмовые крыши имеют четыре ската, причем фронтонные стороны имеют треугольную пологую форму, а боковые скаты конструкции – трапециевидную. Именно треугольный скат и называется вальмой – он стыкуется с трапециевидной плоскостью под определенным углом.

Плюсы

• не подвергается деформации;
• снег не задерживается;
• будет прекрасно противостоять сильным ветрам, для регионов, где ураганы и торнадо не редкость — большой плюс;
• места карнизных свесов меньше подвергаются разрушениям.

Минусы

• отличается более высокой стоимостью, чем двускатный;
• конструкция получается сложной, обычно возведение вальмовой крыши доверяют специалистам, а это вновь дополнительные расходы;
• обустроить мансарду под вальмовой кровлей — задача сложная, зачастую просто неразрешимая.

Односкатная крыша

Как можно понять уже из названия, эта крыша имеет один скат, располагающийся под уклоном. Если строение небольшое по размеру и полностью возводится из кирпича или бетона, то стропила конструкции укладываются на фасадную несущую высокую и на заднюю низкую стену. Если же между фасадом строения и задней стеной расстояние составляет шесть и более метров, то между передней и задней стеной устанавливаются подпорные стойки.

Плюсы

• экономичность (практически двойная экономия пило- и кровельных материалов по сравнению с двускатной крышей);
• незначительный вес крыши (дает возможность ее возведения на строениях с облегченным фундаментом без применения подъемной техники);
• возможность обустройства односкатной крыши на домах больших размеров;
• ремонтопригодность (простота передвижения по крыше, особенно при небольших углах наклона);

Минусы

• высокая зависимость от снеговых нагрузок (требует правильных расчетов сечений элементов конструкции при проектировании);
• усиленная тепло- и гидроизоляция крыши (важно при небольших углах наклона);
• неприглядный внешний вид, что требует повышенного внимания к качеству фасадных работ и применения современных кровельных материалов.
