В данной статье мы собираемся описать сущность шатровой крыши, понять причину её такого названия и проанализировать, из каких составных элементов она состоит. Кроме того, мы рассмотрим процесс создания этого типа крыши, включая «стропильную систему шатровой крыши».
Что собой представляет шатровая крыша
Многие могут сказать, что шатровая кровля – это как раз та крыша, которая показана на фото выше. То есть это четыре одинаковых ската треугольной формы. На самом деле, на рисунке показан классический вариант кровельной конструкции данной модификации. Но это всего лишь один пример. И в его основе лежит дом квадратной формы.

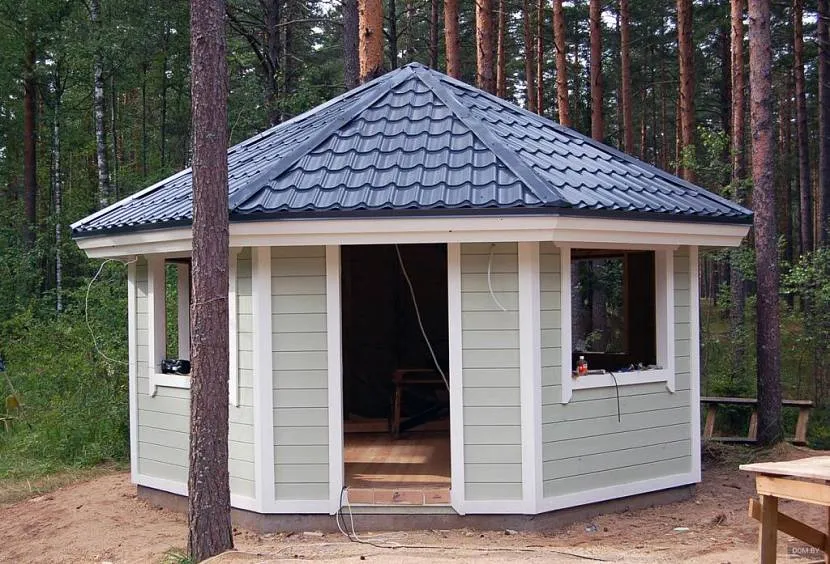

Если говорить о шатровых конструкциях, то свое название они получили за счет того, что все скаты крыши упираются в одну точку, как у шатров. А скатов может быть несколько, но не меньше четырех. К примеру, если здание имеет круглую форму, то кровельную конструкцию можно соорудить из пяти или шести скатов. И это не предел. Просто чем больше скатов, тем сложнее конструкция. А так как многие частные дома имеют форму прямоугольную, то классическая модель здесь наиболее уместная.

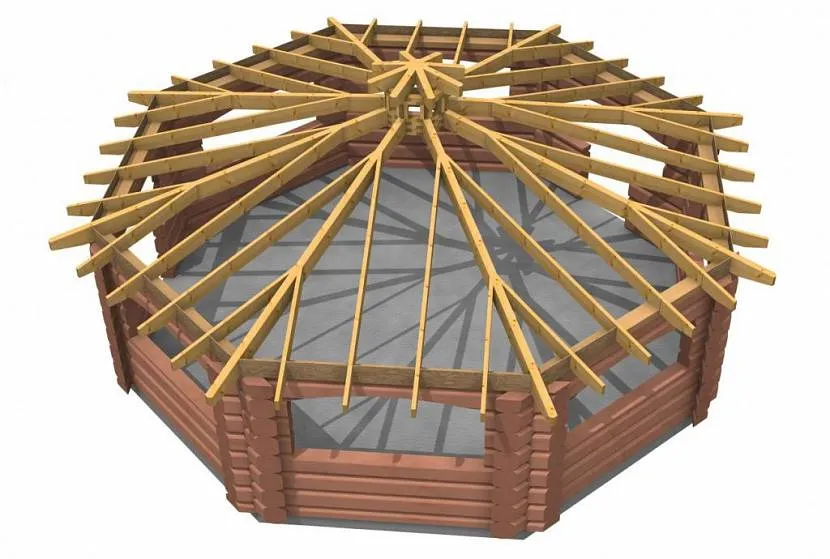

Кровельная конструкция шатрового типа конструируется и формируется на принципе симметричности. Именно поэтому ее возводят над строениями, соответствующей формы – круглой, квадратной, шести-, восьмиугольной и так далее. В целом, нет проблем возвести ее и над прямоугольным зданием, как и показано на первом рисунке, но конструктивно это сложно, поэтому чаще всего в таких случаях предпочтение отдают вальмовой крыше.
Конструктивные элементы шатровой кровли
Устройство шатровой крыши – это несколько стандартных элементов. Далее будем разбираться с классической модификацией.
- Конек шатровой крыши. Надо обозначить, что как такового конька, в классическом понимании этой конструкции, здесь нет. Есть так называемый коньковый узел. Это точка соединения верхних концов стропильных ног. Именно коньковый узел образует пик шатровой конструкции.

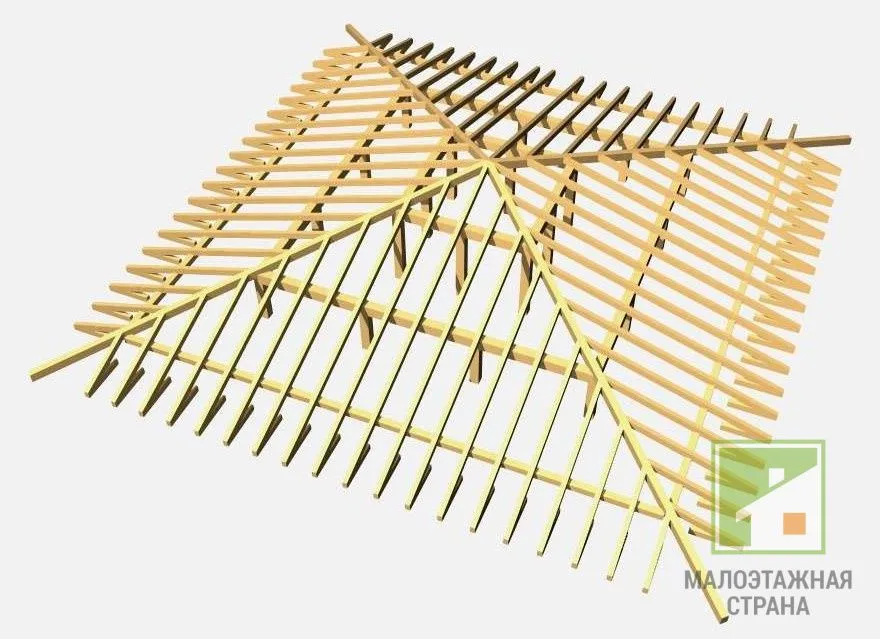

- Скаты. В нашем случае их четыре. Формируются они стропилами и нарожниками. Последние это все те же стропильные ноги, только они упираются верхними концами не в коньковый узел, а в основные стропила. Поэтому нарожники имеют укороченную длину. Их количество определяется размерами ската. Чем больше по площади последний, тем больше нарожников придется устанавливать, чтобы обеспечить требуемую несущую способность крыши.
- Свесы скатов. Они могут формироваться стропильной системой за счет выпусков стропил за пределы стен здания. Или при помощи кобылок – это короткие стропила, которые крепят к основным элементам стропильной системы, чтобы удлинить их.
Преимущества крыши шатрового типа
Кровельная конструкция шатрового типа достаточно сложна в проектировании и непроста в монтаже, во всяком случае, это трудоемкий процесс. Но архитекторы и дизайнеры говорят о том, что шатровые крыши являются обладателями достаточно серьезных преимуществ перед другими конструкциями. Ведь не зря они так популярны среди загородных застройщиков. В чем же заключаются эти преимущества:
- Отличные аэродинамические качества. Они позволяют крыше такой формы справляться не просто с сильными ветрами, но и с ураганными порывами.
- Возводить шатровую кровельную конструкцию можно под углом наклонов ската в пределах 20-50 °. Это решает проблему очистки крыши от снега. То есть при таком угле снежные осадки не задерживаются на кровле. А значит, чистить шатровую кровлю зимой необязательно.
- Под крышей этого типа легко организовать мансарду. Правда, так как у такой крыши нет фронтонов, придется устанавливать мансардные окна. Впрочем, установить окна этого типа сегодня не является проблемой, так что это нельзя считать минусом в современном строительстве.
- Оригинальная форма – всегда выделяется среди других видов крыш.
Технология сооружения шатровых кровельных конструкций
В первую очередь проводят расчет шатровой крыши. То есть определяют количество необходимых элементов, их размеры и сечение. Это важный момент, от которого будет зависеть несущая способность всей кровельной конструкции. Здесь в основном учитывают размеры и форму дома, снеговые и ветровые нагрузки в регионе, где проводится строительство, а также – будет ли под крышей организовываться жилые помещения.
На самом деле это сложный процесс, требующий знаний и опыта проведения расчетов. Сегодня в интернете на разных строительных порталах выставлены специальные онлайн-калькуляторы, с помощью которых такой расчет можно сделать. Некоторые из них, по отзывам специалистов, достаточно точно могут рассчитать простейшие варианты. Но окончательный расчет все-таки должен делать профессионал – ни один калькулятор «не расскажет», какие в него заложены формулы и погрешности.
Теперь переходим к разбору стропильной системы шатровой крыши. В этой конструкции могут быть использованы как висячие стропила, так и наслонные.
Особенности наслонных стропил

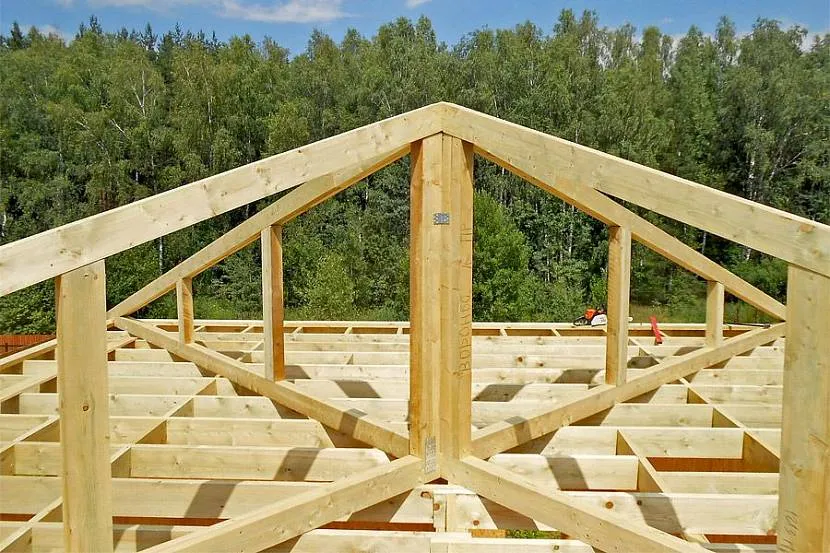

Под наслонные обязательно устанавливают опору. Обычно это брус большого сечения, который поддерживает коньковый узел. То есть на него будут упираться основные стропильные ноги своими верхними концами.
Эту опорную стойку крепят или к несущей балке, или к несущей внутренней стене, или к бетонной плите перекрытия. То есть под нее устанавливают только надежное основание. При этом крепятся стропила к опоре разными способами. На фото ниже показан один из вариантов, где используются специальные металлические перфорированные кронштейны П-образного типа, как самый простой вариант.
Висячие стропила на шатровой крыше

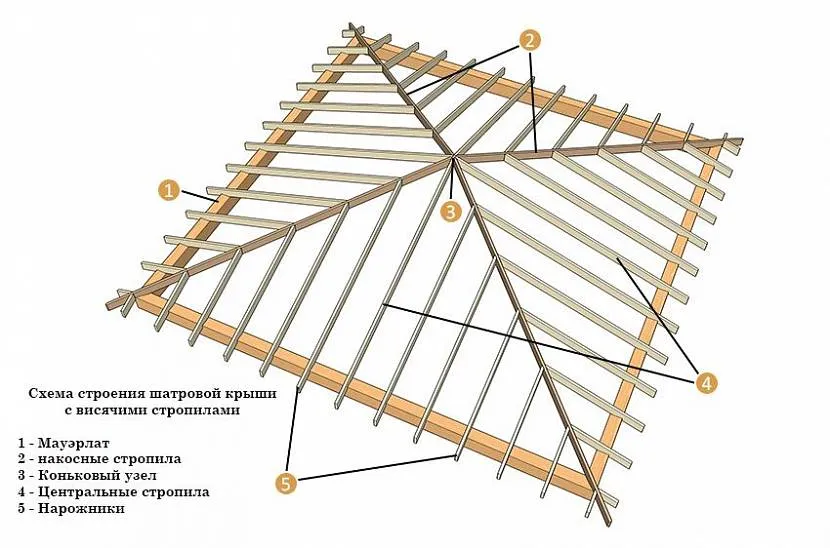

Что касается висячих стропил, то соединяются они в верхней точке специальным узлом. Давайте разберемся, как это делают. Итак, классическая крыша шатрового типа – это четыре основных стропил, которые упираются нижними концами в углы дома. А точнее, в уложенный мауэрлат, к которому крепятся обязательно.

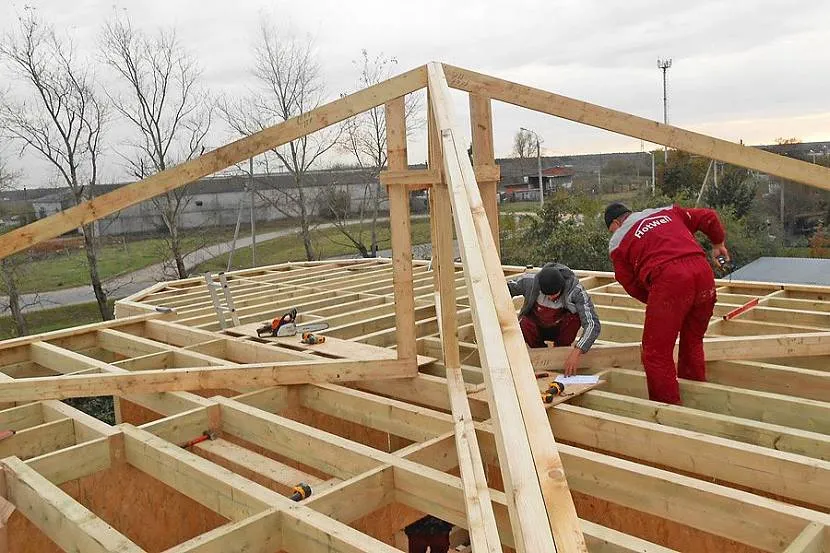

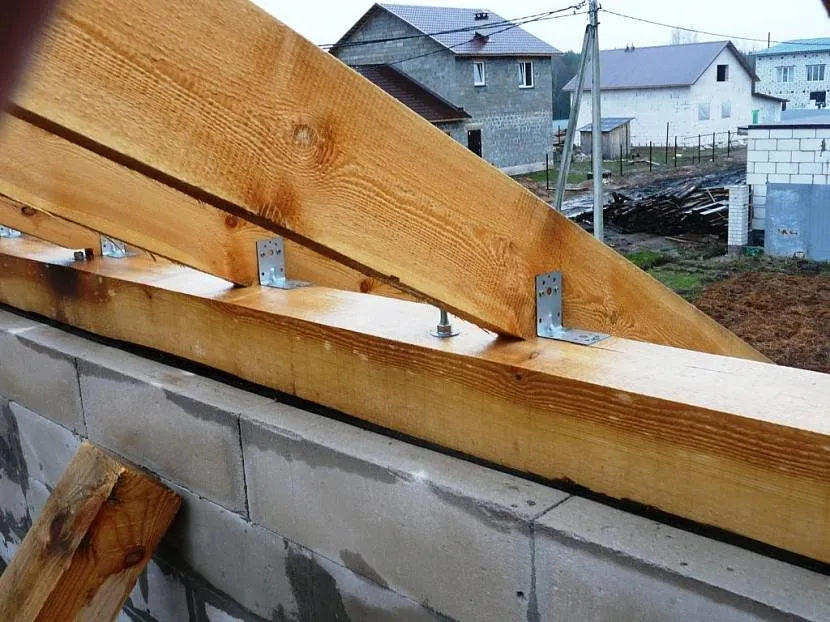

- Если угол наклона скатов известен, то по этому параметру устанавливают одну стропильную ногу, закрепляя к мауэрлату и подставляя под нее временные подпорки. Это могут быть стойки из реек или досок, укосины.
- Затем точно также устанавливают и три остальные стропилы. Но при этом надо учитывать, что четыре стропильные ноги должны упереться друг в друга. Это и есть основа надежности конструкции.

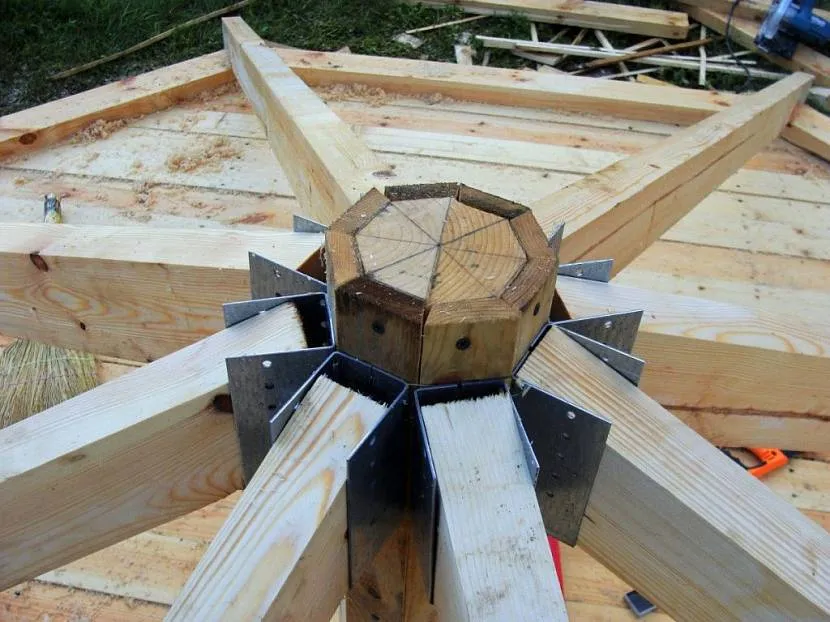

- Теперь необходимо верхние концы стропил закрепить между собой, чтобы они «не разъехались» в стороны. Здесь достаточно большой выбор крепежных изделий. Из современных – перфорированные металлические пластины, которые сгибают и укладывают между двумя стропилами и крепят к ним саморезами по дереву.

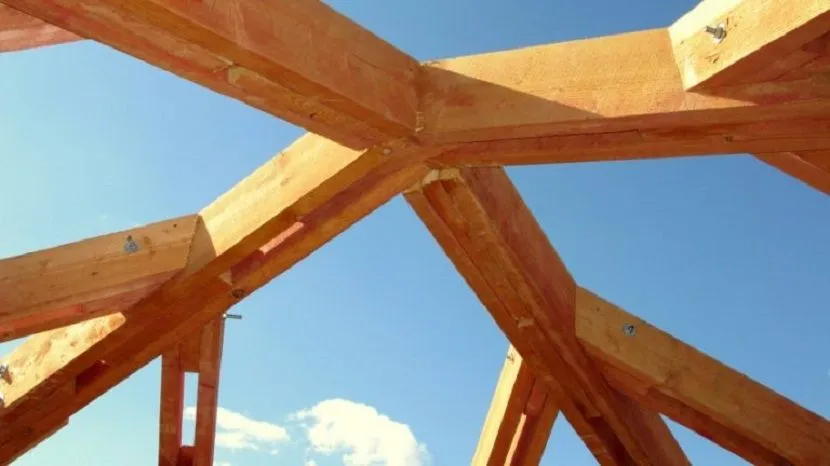

На фото выше показан другой вариант крепления стропильных ног, сооруженных из сдвоенных досок сечением 50х200 мм. Обратите внимание, что между двумя противоположно монтируемыми стропилами установлен небольшой отрезок доски (50х200 мм). При этом сами стропильные ноги до конца не упираются друг в друга. Зазор оставлен специально, чтобы в него поместились две другие стропила, расположенные в перпендикулярной плоскости. То есть в этом случае отрезок доски выполняет функции соединительного элемента. К нему все элементы стропильной системы и крепятся.
Итак, основные стропила установлены и закреплены. Теперь остается установить нарожники. Здесь ничего сложного нет, их подрезают по требуемой длине и равномерно устанавливают по площади скатов. Важно – качественно провести крепление к основным стропильным ногам. К примеру, на том же фото выше видно, что в качестве крепежа использованы болты или шпильки. Это одно из самых надежных видов крепления. Что касается крепления нижних концов, то здесь крепление проводят к мауэрлату.
Элементы шатровой крыши
В принципе, крыша готова. Остается только демонтировать временные подпорки, набить обрешетку и уложить кровельный материал. Но необходимо обозначить, что шатровая кровля и ее конструкция могут быть разных размеров. Если такую крышу сооружают над небольшой беседкой, то этими операциями можно ограничиться. Если проектом запланирована шатровая конструкция над большим домом, тогда увеличивают количество элементов, с помощью которых повышают надежность крыши. Какие элементы еще используют при сооружении шатровых кровель:
- Опорные стойки. Их обычно устанавливают под основные стропила. Частота установки зависит от сечения стропил и сечения стоек. Чем толще стропильные ноги, тем чаще придется устанавливать опоры. Если выбрать доски под опоры большего сечения, то шаг можно увеличить.
- Подкосы. Их используют вместо опорных стоек. Название эти элементы получили потому, что их монтаж проводят под углом 45°.
- Ригеля, они же затяжки. Это горизонтально смонтированные брусы, с помощью которых стягивают между собой противоположно расположенные по углам стропильные ноги. Их назначение – гасить нагрузку от распирания, которая действует на стены постройки. Сечение затяжек выбирается по принципу – чем выше располагается этот элемент, тем больше он должен быть в сечении.
- Очень редко, но иногда устанавливают подскатный прогон. Это горизонтальный брус, который устанавливают под стропила и нарожники одного ската. Под него обязательно монтируют стойки.
Предлагаем ознакомиться с видеоматериалом, в котором схематично показан один из вариантов сооружения шатровой крыши:
Заключение по теме
Очень важно понимать тот факт, что крыши шатровой конструкции требуют симметричности формы самого дома. Это главное и единственное требование, которое позволяет такие кровли сооружать. Что касается кровельного покрытия, а соответственно типа обрешетки, то здесь нет никаких ограничений.
