Изготовление полувальмовой крыши своими руками: пошаговая инструкция, чертежи стропильной системы, монтаж двускатной кровли и мансарды, а также фотографии

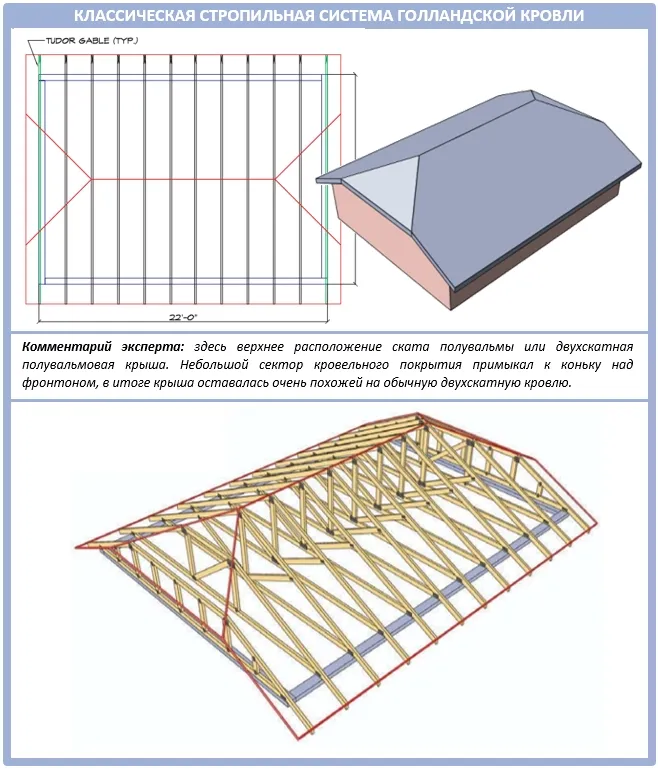

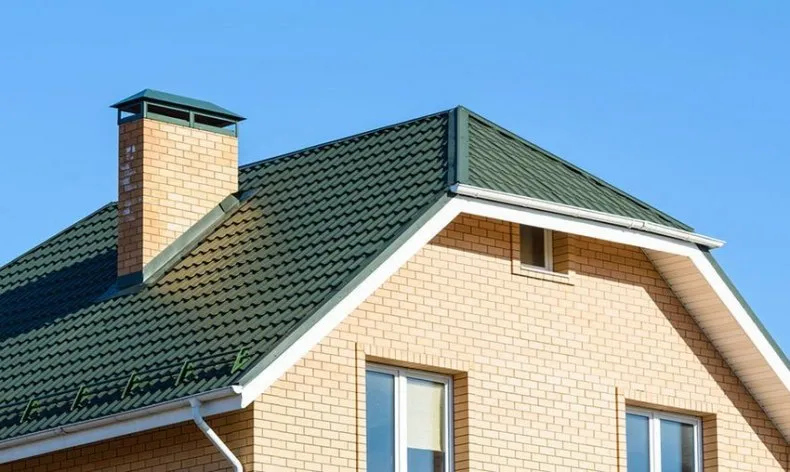

Голландская крыша: двускатная полувальмовая конструкция

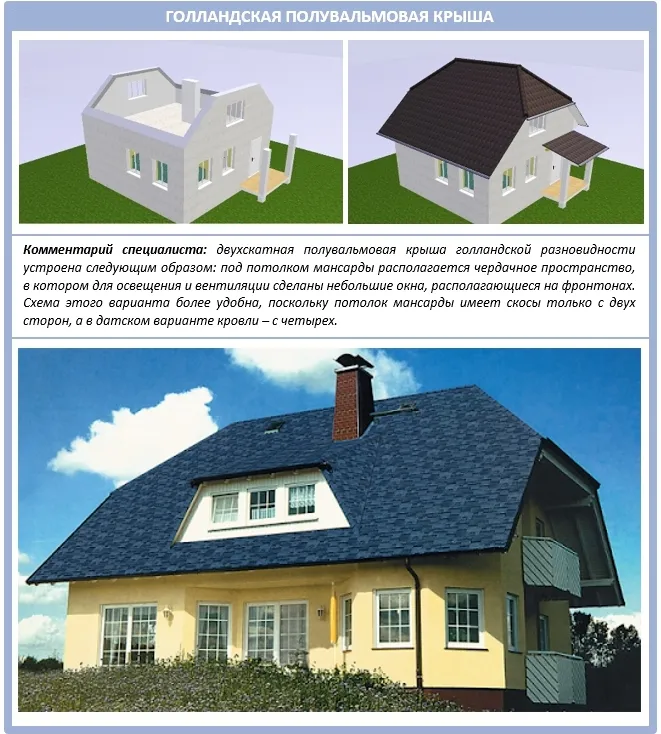

Голландская крыша имеет более простую структуру, чем датская, однако, несмотря на это, почему-то она получила меньшее распространение. Вероятно, это обусловлено тем, что она предусматривает использование крупной стропильной системы, что не всегда легко возвести на значительной высоте.

Скорее всего дело в том, что она рассчитана на большой стропильный каркас, а его не так-то просто возводить на высоте. И сегодня подобные крыши строят в основном на двух- или трехэтажных усадьбах:

У полувальмовой голландской крыши торцевые скаты в 1,5-3 раза короче боковых. Благодаря этому получается избежать потерь полезной площади в мансардном помещении и установить там обычные окна.

Строительство начинается с установки мауэрлата. Именно на него будут опираться вальмовые или рядовые стропильные ноги. Но мауэрлат будет находиться не на одном уровне, а на разных. На иллюстрации хорошо видно, как это должно быть:

Балки перекрытия нужно укладывать перпендикулярно мауэрлату. Если вам приходится состыковать два бруса, то место их соединения нужно располагать обязательно над несущей стеной, так как оно само по себе слабое.

Как только мауэрлат закончен, по центру выставляют коньковые прогоны – один или несколько, в зависимости от того, насколько большой получилась крыша.

Для этого часто используют раму, верхняя часть которой и служит прогоном. К слову, в строительстве полувальмовой крыши рекомендуется использовать одинаковые материалы как для стропил, так и для каркаса, доски не должны быть меньше, чем 50 на 150 мм. Если ширина здания больше, чем 4,6 м, стропильные балки делают составными.

Затем ставят стропильные ноги. Это классические стропила по бокам крыши и укороченные диагональные ноги с нарожниками для формирования небольших скатов. Для этого между двумя основными скатами устанавливается горизонтальная перемычка. Ее часто называют прибоиной. И к ней как раз под углом присоединяют диагональные стропильные ноги.

Укороченные стропила крепят к коньковой балке двумя гвоздями

И важно, чтобы такие стропила между наклонными полками и нижней опорой были с жесткой фиксацией

Для этого в верхней точке крепления конец нарожника прибивают под углом, чтобы он соединялся со стропилами как можно более плотно. Чтобы еще лучше закрепить каркас, нижнюю плоскость, служащую опорой для стропил, закрепляют брусками с сечением 50 мм.

При установке диагональных стропил самое важное – это сформировать ими идеальную плоскость будущих скатов крыши. А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:

А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:

В приведенной иллюстрации построена висячая стропильная система, без конькового элемента. Наклон полувальм здесь обеспечен за счет более коротких стропильных ног. Все стропильные элементы соединены между собой на металлические пластины.

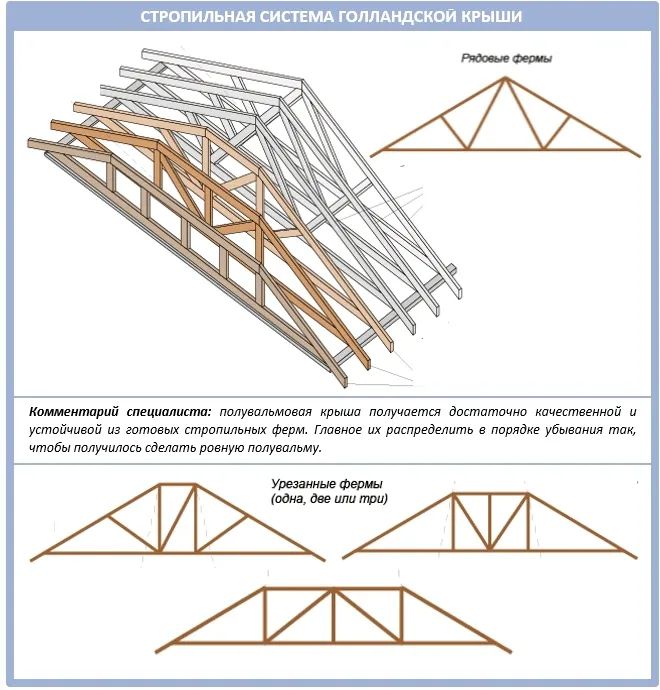

Вообще всю голландскую кровлю можно построить из готовых стропильных ферм, как и двускатную, в чем и состоит ее основное преимущество перед датской:

Готовые фермы выглядят следующим образом и вы можете заказать их уже готовыми:

Чтобы полувальмовая крыша получилась достаточно жесткой и надежной, все участки соединений обязательно усиливают подкосами. Кроме того, с обеих сторон крайние стропильные фермы в этих местах делают двойными.

Места крепления перемычки к стойке усиливают при помощи коротышей – отрезков доски, которые прибиты снизу. Именно они при повышенной ветровой нагрузке предотвращают деформацию всей стропильной конструкции.

Когда все будет готово, можно приступать к изоляционным работам. Кровельное покрытие в таких случаях рассматривают как пары геометрических фигур, и по ним достаточно легко вычислить площадь крыши.

Например, в датской полувальмовой конструкции это по две большие и малые трапеции у основных скатов, а у голландской – две трапеции и два небольших треугольника.

Подведем итог: голландская форма крыши хороша тем, что долгие годы не требует ремонта и достаточна устойчива. Но при ее возведении необходим высокий профессионализм, так как существует определенный ряд сложностей.

А любые ошибки в стропильной системе обычно проявляют себя со временем не лучшим образом. Как вариант, можно заказать по своему чертежу отдельные стропильные элементы, чтобы быть уверенными в их геометрии.

Голландская крыша: двускатная полувальмовая конструкция

Голландская крыша имеет более простую структуру, чем датская, однако, несмотря на это, почему-то она получила меньшее распространение. Вероятно, это обусловлено тем, что она предусматривает использование крупной стропильной системы, что не всегда легко возвести на значительной высоте.

Скорее всего дело в том, что она рассчитана на большой стропильный каркас, а его не так-то просто возводить на высоте. И сегодня подобные крыши строят в основном на двух- или трехэтажных усадьбах:

У полувальмовой голландской крыши торцевые скаты в 1,5-3 раза короче боковых. Благодаря этому получается избежать потерь полезной площади в мансардном помещении и установить там обычные окна.

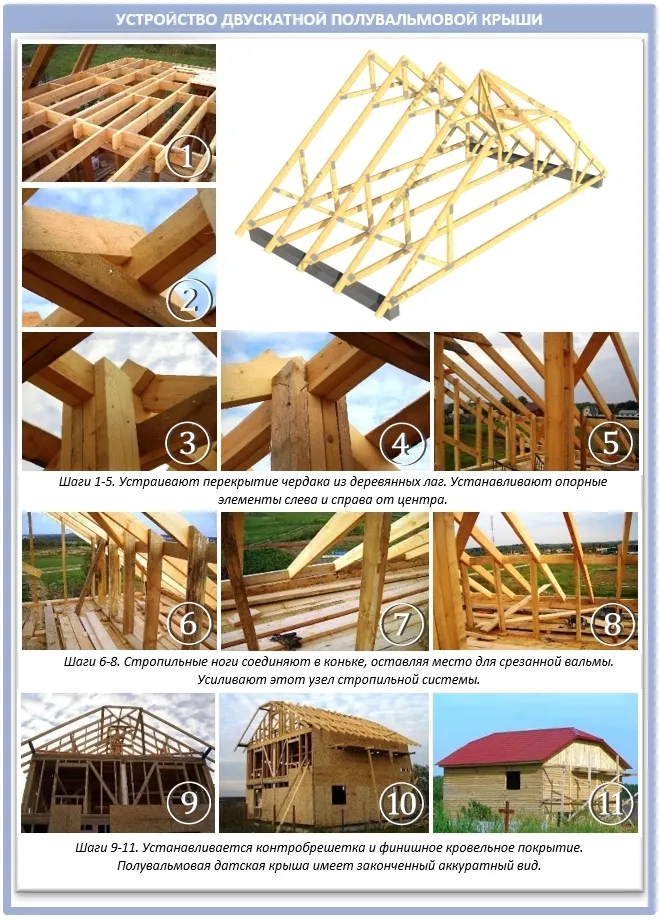

Шаг 1. Устройство мауэрлата на разной высоте

Строительство начинается с установки мауэрлата. Именно на него будут опираться вальмовые или рядовые стропильные ноги. Но мауэрлат будет находиться не на одном уровне, а на разных. На иллюстрации хорошо видно, как это должно быть:

Балки перекрытия нужно укладывать перпендикулярно мауэрлату. Если вам приходится состыковать два бруса, то место их соединения нужно располагать обязательно над несущей стеной, так как оно само по себе слабое.

Шаг 2. Установка и закрепление конькового прогона

Как только мауэрлат закончен, по центру выставляют коньковые прогоны – один или несколько, в зависимости от того, насколько большой получилась крыша.

Для этого часто используют раму, верхняя часть которой и служит прогоном. К слову, в строительстве полувальмовой крыши рекомендуется использовать одинаковые материалы как для стропил, так и для каркаса, доски не должны быть меньше, чем 50 на 150 мм. Если ширина здания больше, чем 4,6 м, стропильные балки делают составными.

Шаг 3. Закрепление стропильных ног

Затем ставят стропильные ноги. Это классические стропила по бокам крыши и укороченные диагональные ноги с нарожниками для формирования небольших скатов. Для этого между двумя основными скатами устанавливается горизонтальная перемычка. Ее часто называют прибоиной. И к ней как раз под углом присоединяют диагональные стропильные ноги.

Укороченные стропила крепят к коньковой балке двумя гвоздями

И важно, чтобы такие стропила между наклонными полками и нижней опорой были с жесткой фиксацией

Для этого в верхней точке крепления конец нарожника прибивают под углом, чтобы он соединялся со стропилами как можно более плотно. Чтобы еще лучше закрепить каркас, нижнюю плоскость, служащую опорой для стропил, закрепляют брусками с сечением 50 мм.

При установке диагональных стропил самое важное – это сформировать ими идеальную плоскость будущих скатов крыши. А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:. А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:

А вот в этом примере все стропильные элементы соединены между собой при помощи врубки:

В приведенной иллюстрации построена висячая стропильная система, без конькового элемента. Наклон полувальм здесь обеспечен за счет более коротких стропильных ног. Все стропильные элементы соединены между собой на металлические пластины.

Вообще всю голландскую кровлю можно построить из готовых стропильных ферм, как и двускатную, в чем и состоит ее основное преимущество перед датской:

Готовые фермы выглядят следующим образом и вы можете заказать их уже готовыми:

Шаг 4. Усиление стропильной системы

Чтобы полувальмовая крыша получилась достаточно жесткой и надежной, все участки соединений обязательно усиливают подкосами. Кроме того, с обеих сторон крайние стропильные фермы в этих местах делают двойными.

Места крепления перемычки к стойке усиливают при помощи коротышей – отрезков доски, которые прибиты снизу. Именно они при повышенной ветровой нагрузке предотвращают деформацию всей стропильной конструкции.

Шаг 5. Изоляция и монтаж кровельного покрытия

Когда все будет готово, можно приступать к изоляционным работам. Кровельное покрытие в таких случаях рассматривают как пары геометрических фигур, и по ним достаточно легко вычислить площадь крыши.

Например, в датской полувальмовой конструкции это по две большие и малые трапеции у основных скатов, а у голландской – две трапеции и два небольших треугольника.

Подведем итог: голландская форма крыши хороша тем, что долгие годы не требует ремонта и достаточна устойчива. Но при ее возведении необходим высокий профессионализм, так как существует определенный ряд сложностей.

А любые ошибки в стропильной системе обычно проявляют себя со временем не лучшим образом. Как вариант, можно заказать по своему чертежу отдельные стропильные элементы, чтобы быть уверенными в их геометрии.

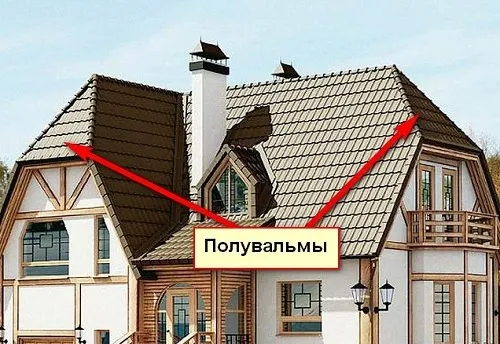

Разновидности

В современном дизайне строительства можно найти очень много различных модификаций полувальмовой крыши, их постоянно используют для разных мансардных схем и жилых чердаков, полутораэтажных и двухэтажных построек с балконами и площадками для отдыха открытого типа. Все они основаны на двух обычных типах – голландской и датской схеме с полувальмовой постройкой каркаса стропил.

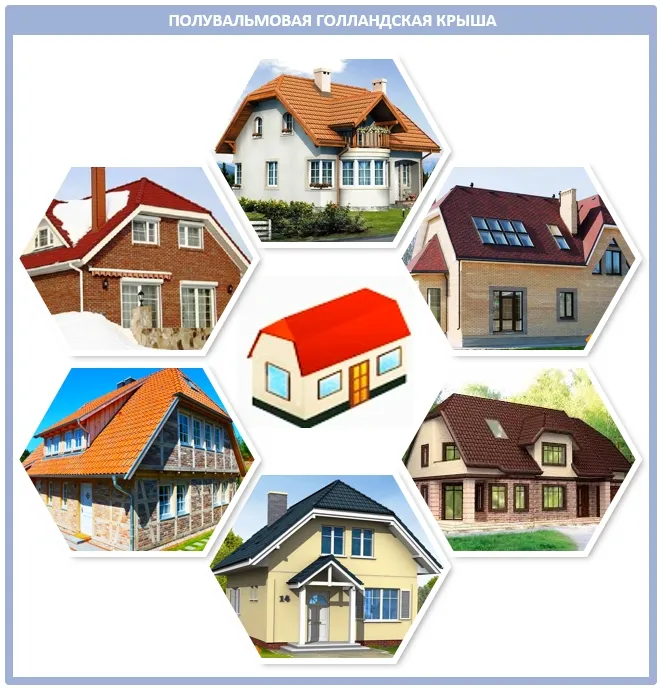

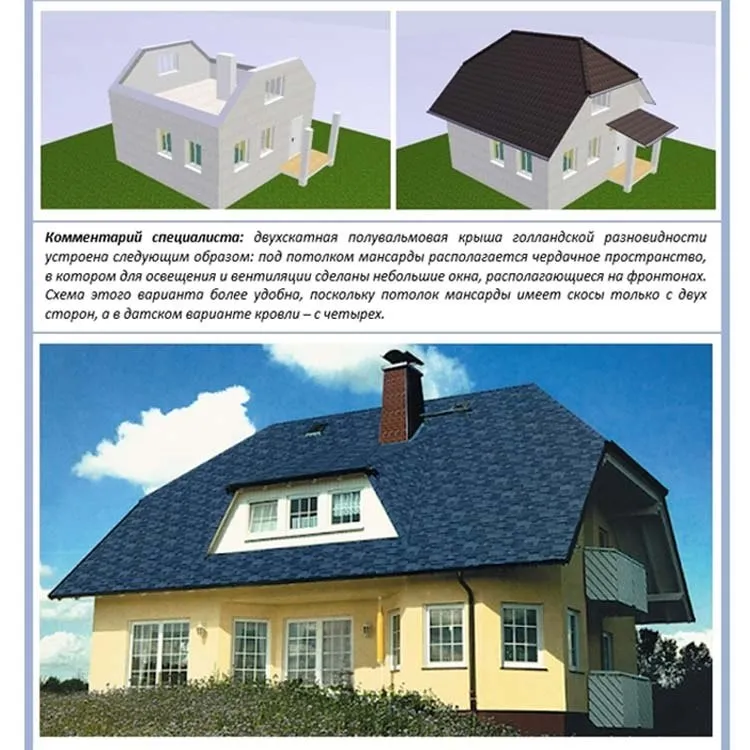

Голландская

Применение полувальмы дает возможность уменьшать ветровую нагрузку на систему стропил и единовременно защищать балкон/окно от дождя, и все должно быть построено на фронтоне здания. Голландский метод обустройства кровли полувальмового типа дает возможность надежно изолировать верхнюю чердачную часть от мансарды или жилого пространства под кровлей. Один из вариантов схемы полувальмовой кровли приведен в видеоролике. Такие системы идеально подойдут для мансардного обустройства с ломаной кровлей, дачных домов и загородных домов.

Датская

Это классика стропильной системы с нижним размещенным полувальм. Голландские модели, несмотря на доступность изготовления и простоту двухскатной кровли, получили менее распространены, нежели датские, так как рассчитаны на большие по габаритам каркасы стропил. Но в последние 15 лет с активным строительством двухэтажных и трехэтажных усадьб системы стали пользоваться не меньшей популярностью.

Чертеж такой полувальмовой крыши с каркасами могут быть применены почти для всех видов построек, от загородных домов в 3 этажа до маленьких одноэтажных построек. В условиях крайне холодного и влажного климата Дании полувальмовые системы выстраивали с ломаными скатами, как изображено на схеме. Верхняя часть каркаса стропил должна быть под большим углом, до 70 градусов, нижние свесы и скаты расположены под наклоном в 20 градусов.

В результате получалась кровля, которая по форме сильно напоминает остроконечную средневековую шляпу, которая одинаково удобная и в дождь, и в снег. В таком жоме жили владельцы, причем обычно на втором этаже, и на первом находились кухня и печка, а на чердаке и в подкрышном пространстве хранились припасы и утварь. Долго датские крыши с ломаными скатами были визитными карточками Копенгагена. Современные системы стропил только отдаленно напоминают конструкции кровель двухсотлетней давности. Такая конструкция дает возможность обустраивать пару окон на чердаке, не прибегая к сложным врезным и слуховым системам.

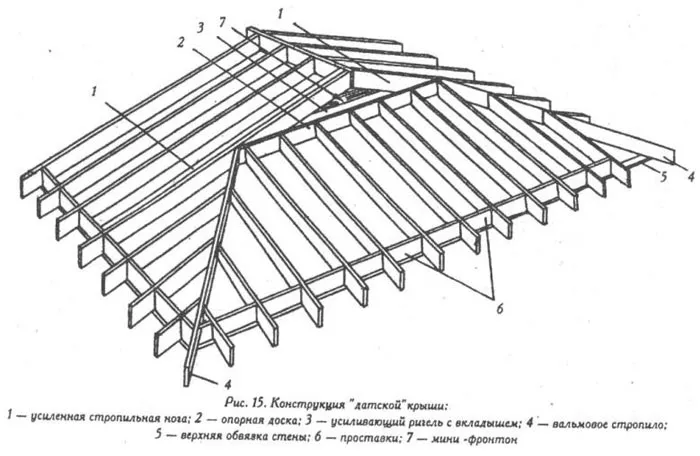

Гибрид четырехскатной и двускатной – датская

Эта разновидность ценится прежде всего за интересный вид и хорошую устойчивость к ветровым нагрузкам, но при желании датские крыши закладываются и на мансардных этажах. В поднятых треугольных фронтонах при желании легко устанавливаются осветительные или вентиляционные окна.

Строительство и монтаж

Общие требования к монтажу датской крыши и порядок работ по многом совпадают с вальмовой, но это исполнение считается более сложным. При их возведении последовательно:

• Выполняется крепление мауэрлата, в отличие от голландской – на одном уровне и по всему периметру дома.
• Устанавливаются опорные стойки с коньковым прогоном при сборке крыши по наслонной технологии или треугольные стропильные фермы – при висячей.
• Вдоль плоскости основного широкого ската с равномерным шагом монтируются рядовые стропильные ноги.
• На крайние рядовые стропила набивается опорная доска (низ поднятого треугольного фронтона).
• Последовательно монтируются диагональные и укороченные стропила.
• Каркас усиливается подкосами или шпренгельными фермами, рассчитываемыми исходя из его габаритов и назначения крыши. Стропильные системы висячего типа стягиваются горизонтальными затяжками.
• Выполняются остальные кровельные работы (набивка обрешетки, монтаж пирога и вспомогательных узлов)

Устройство коньковой части каркаса

Коньковый прогон в таких конструкциях закладывается даже при висячем способе крепления стропил. В особо сложных каркасах конек может быть двойным и усиливаемым фермами, но такое исполнение встречается редко.

По аналогии с голландскими крышами прогон располагается по центральной оси дома, с опорой на стойки или с соединением в верхней точке висячих стропильных ферм. Требования к элементу довольно жесткие – конек выполняется из цельного бруса с сечением от 100 мм.

Установка диагональных стропилин

В отличие от двускатной голландской крыши диагональные ноги, формирующие плоскость скатов и хребты кровли, крепятся не к коньку, а к горизонтальной опорной доске, в свою очередь фиксируемой к боковым рядовым ногам и усиливаемую подкосами.

Из-за повышенных нагрузок этот диагональные стропила рекомендуют делать сдвоенным. Нижняя, опирающаяся в мауэрлат часть обязательно укрепляется металлическими уголками.

Изготовление и установка вальмовых ног

Укороченные стропила, формирующие остальную часть скатов, устанавливаются с равномерным шагом, со стыковкой на хребтах. Способ крепления не регламентируется, но лучшие результаты достигаются при предварительном выпиливании в их нижней части паза для посадки на мауэрлат.

По аналогии с рядовыми стропилами при их расчете предусматривается запас на формирование свеса или заранее продумывается способ его обустройства.

Нюансы возведения голландского варианта

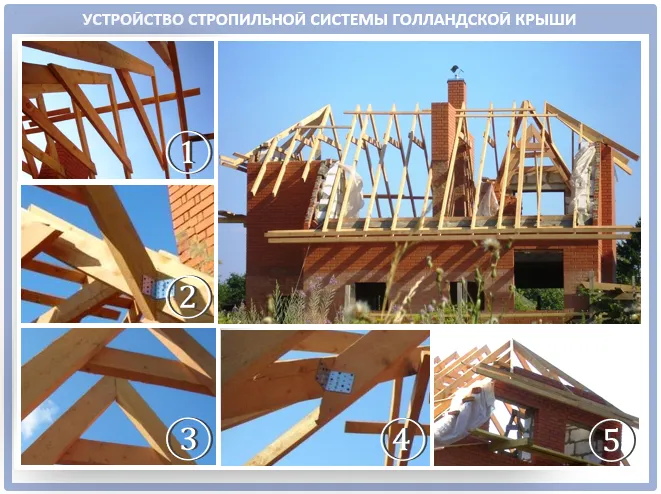

Устройство стропильной системы полувальмовой крыши, как уже говорилось ранее, довольно сложно. Поэтому, приступая к возведению, следует вначале познакомится со всеми нюансами предстоящей работы. Если вы решили использовать полувальмовую крышу по голландскому типу, то монтаж стропильной системы проводится следующим образом:

• первым делом проводится установка мауэрлата. Именно этот элемент будет равномерно распределять нагрузки от крыши на стены;
• далее, проводится монтаж конькового прогона. Именно к нему будут крепиться верхние концы стропил. Его крепят на стойки. При этом коньковый прогон должен располагаться строго по центральной диагонали дома, между скатами;
• в полувальмовой крыше используются стропила разной длины. При этом они носят разное название. В подобной системе используются накосные или диагональные, рядовые и другие виды стропил. Каждой из них предназначено свое определенное место;
• накосные или диагональные стропила крепятся к мауэрлату фронтона и к торцу конькового прогона. Они должны быть достаточно крепкими, чтобы выдержать вес остальных элементов конструкции. К накосным стропилам крепятся нарожные;
• стропильная система боковых скатов достаточно проста. Она аналогична обычной двухскатной крыши. Здесь рядовые стропила закрепляются снизу к мауэрлату, а сверху к коньковому прогону.

Если речь идет о датском варианте полувальмовой крыши, то больших отличий в монтаже стропильной системы нет. Но есть и свои нюансы. В датском варианте стропильные ноги скатов в форме трапеции не подходят к коньковому бруску. Здесь они будут упираться верхней частью в брусок-прибоину. Этот элемент является основанием вертикального фронтона. Он фиксируется к стропилам боковых скатов крыши.

При строительстве стропильной системы полувальмовой крыши нужно использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Кроме основных элементов конструкции в виде стропил, сюда же включаются и дополнительные элементы. В обязательном порядке используются подкосы. Они необходимы чтобы укреплять длинные стропила. Также могут применяться ригели, шпренгели и другие элементы.

Шаг или расстояние между стропилами выбирают в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр лежит в пределах от пятидесяти до ста сантиметров.

Делая монтаж стропил о других элементах важно не забыть про утеплитель и гидроизоляцию. Как правило, полувальмовую крышу применяют в тех случаях, если владелец дома хочет сделать вместо чердака мансардный этаж

В этом случае без утепления кровли и дополнительной паро- и гидроизоляции обойтись нельзя.

Видео по теме:

Особенности полувальмовой крыши

Родина данной крыши — Голландия. Именно поэтому конструкцию называют голландской. Что касается непосредственно ее защитных свойств, она прекрасно сочетает в себе высоко эстетические качества с прочностью, надежностью и устойчивостью к сильным ветровым нагрузкам.

• Конструкция является довольно непростой. На составление одного только проекта понадобится немало времени.
• Но все эти сложности с лихвой окупает то, что крыша объединяет в себе черты сразу нескольких типов конструкции.

Следующая особенность заключается в то, что монтаж крыши производится только при содействии опытных мастеров. Иными словами, новичку будет сложно установить такую конструкцию с первого раза правильно.

Форма крыши очень сложная, к тому же ее придется дополнительно утяжелять. А это значит, понадобится большое количество средств.

Преимущества полувальмовой крыши

Расположение фронтонов напоминает трапецию. Она образует вальму, что дает возможность получить следующий результат:

1. Аэродиномичность и обтекаемость.
2. Сопротивляемость ветрам.
3. Эффективное использование чердачного помещения.
4. Изменение угла наклонов скатов.
5. Красивые черты.
6. Большой выбор конфигурации.
7. Возможность организовать мансарду.
8. Утепление конструкции благодаря наличию фронтона.
9. Возможность установки мансардных окон.
10. Благодаря малой площади скатов себестоимость проекта меньше, чем у полноценной вальмовой конструкции.

Недостатки полувальмовой крыши

• Сложная конструкция.
• Дополнительные траты на закупку материалов.
• Проведение работ должно осуществляться строго под присмотром опытных мастеров.

Как построить полувальму

Проекты домов с полувальмовой крышей можно легко разработать в домашних условиях, если у Вас есть чертеж. Это основа любого строительства, в домашних условиях можно бесплатно воспользоваться программой Автокад.

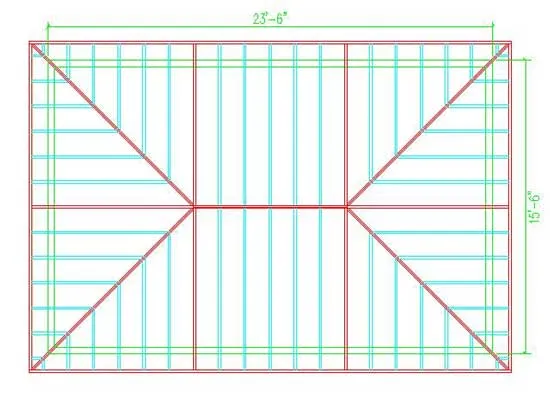

Фото — Любительский чертеж полувальмовой крыши

Технология постройки крыши достаточно простая, предлагаем рассмотреть, как производится строительство полувальмовой крыши своими руками с фото:

Измерьте длину общих стропил, вальмовых балок и хребтовых досок. После этого нужно рассчитать периметр крыши здания. Общие стропила – это те, которые идут от верхней стенки к верхней части крыши. Полувальмовые проходят вдоль конька, где две стороны соединяются на крыше. Хребтовая доска проходит вдоль верхней части крыши и где объединяются общие стропила и вальмовые

Очень важно, чтобы длина стропил соответствовала размеру кровли.
Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с нужной площадью, или углом крыши.
Вырежьте стропила до нужного размера. Мы советуем к потребной длине стропил прибавлять по 50 см, эта погрешность необходима для создания;
После этого вырежьте опорные балки, и сделайте из них каркас

Для будущей обрешетки. Располагать стропильные доски нужно с промежутком 50 сантиметров. Этот показатель может изменяться в большую сторону в зависимости от площади крыши и используемого материала для покрытия;

Пометьте вдоль стены участки, где будут расположены стропильные ноги;
Расположите стропила по периметру кровли, установите конек на нужной высоте;
При помощи специальных скоб, укрепите балки на стене. Это необходимо чтобы обеспечить им дополнительную защиту и жесткость;
Далее схема немного меняет направление. Размещение обрешетки осуществляется от центра кровли, когда Вы расположите приблизительно 50 % досок, нужно начать работать с вальмовыми стенками. Для этого от угла стены до конька прокладываем балку, образуется диагональная плоскость, тоже самое проделываем со второй стеной. Доски укрепляются на коньке и у основания саморезами и подставками. Для скатной кровли большое значение имеет угол наклона. Вальмовый наклон часто такой же, как и мансардный. В среднем это от 35 до 60 градусов;

Далее нужно соорудить кровельный пирог. На балки устанавливаем листы тонкого предварительно обработанного покрытия, чаще всего это фанера или полимерная пленка. Такая накладка устанавливается без нахлеста, но место соединений желательно обработать герметиком.

Монтаж стропильных балок выполняется при помощи специальных инструментов, также мы советуем Вам перед началом работы показать специалисту свои расчеты, чертежи и схемы, он поможет проверить правильность и точность их выполнения.

Лестница не менее важна

Как при любом другом строительстве, без предварительного проекта здесь не обойтись. Прежде всего, необходимо предусмотреть лестницу, по которой будет удобно добираться до этого помещения.

Даже правильно сооруженная и красиво оформленное мансардное помещение многое потеряет, если выход в него будет выполнен не надлежащим образом. А чтобы воспользоваться такими желанными квадратными метрами придется овладеть навыками альпиниста.

Кроме всего прочего, когда мансарда обустраивается в старом доме, имеющем свою планировку, то это может вызвать некоторые проблемы. Такая потребность, как правило, возникает, когда количество членов семьи возросло и жизненное пространство становится насущной необходимостью. Тогда надо будет учесть множество факторов.

Прежде всего, помещения на этаже под чердачным пространством должны использоваться рационально и, желательно, по своему функциональному предназначению. Возможно, придется даже несколько перепланировать уже имеющиеся комнаты, но оно того стоит. В случае, когда жилая комната под кровлей была изначально предусмотрена в проекте, то и пространство под лестницу не вызовет вопросов.

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

1. По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
2. Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
3. Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
4. Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
5. Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
6. Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
7. Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

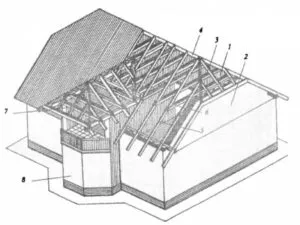

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

• промежуточный пролет под стропила, который устанавливают на стойки;
• или сами стойки без прогона, которые монтируются под каждую стропилу;
• шпренгель – опорный элемент под диагональные ребра.

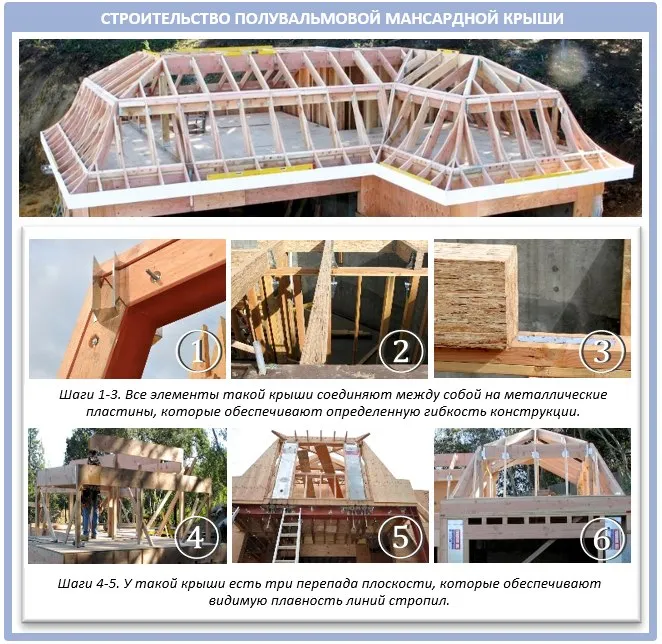

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

1. По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
2. Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
3. Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
4. Последний этап снаружи крыши – укладка кровельного материала.

Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

Монтаж

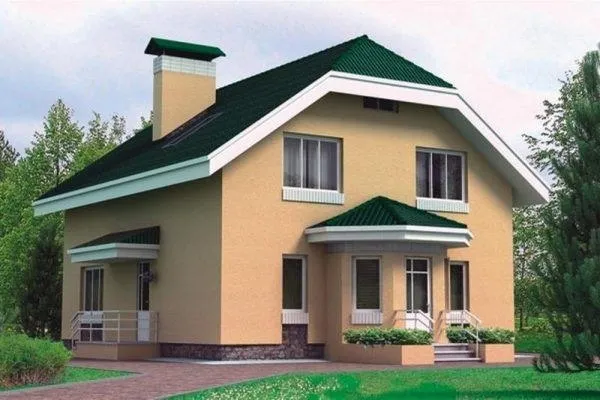

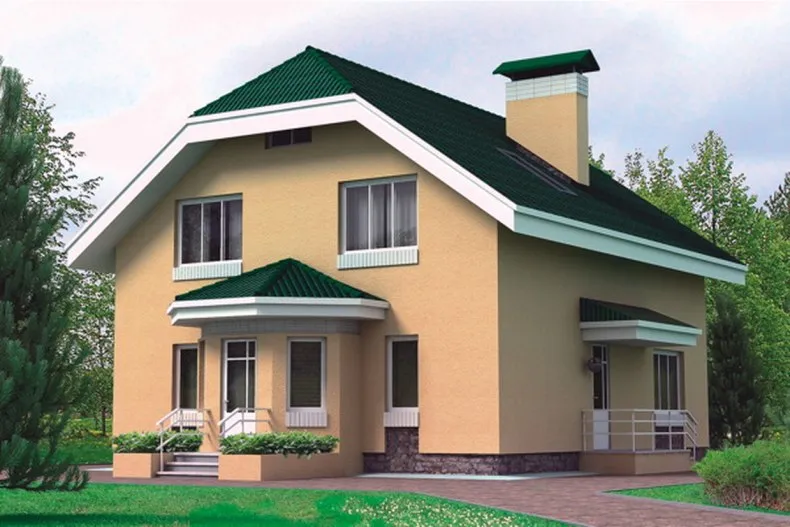

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

1. Обработка древесины.
2. Установка мауэрлата.
3. Монтаж стропил.
4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха

Это важно для сохранности деревянных конструкций

Заключительный этап установки

Кровельный пирог

В заключение монтажных работ делают:

• обрешетку;
• пароизоляцию с применением пленки покрытой фольгой;
• гидроизоляцию с применением рубероида;
• укладку материала кровли.

Виды стропильных систем

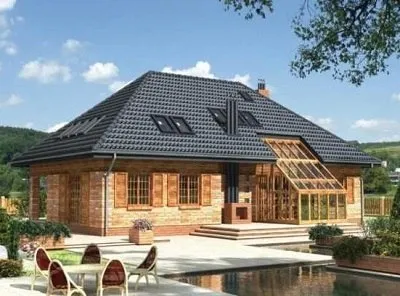

Вальмовая крыша, как и любая другая, состоит из стропильной системы и каркаса.

Сверху укладывается «кровельный пирог».

Очень важно, чтобы распределение нагрузки производилось равномерно на всю конструкцию, стены сооружения и его фундамент.

При возведении вальмовой крыши могут быть использованы разные типы стропильных систем.

Использование конкретной системы зависит от того, существуют ли в конструкции дома опоры или внутренние несущие стены.

Системы стропил существуют наслонные и висячие.

Висячая конструкция имеет 2 опоры, без промежуточной поддержки.

Опирается конструкция на несущие стены здания.

При использовании висячей конструкции на стены здания передается большое распирающее усилие.

Чтобы снизить его, используют затяжки из металла или дерева, которые соединяют стропильные ноги.

Система, имеющая наслонные стропила, используется там, где имеются внутри дома промежуточные стены.

Торцами стропила опираются на мауэрлат, который уложен и закреплен по периметру несущих стен.

Опорой для средней части стропила служит конструкция, которую устанавливают на среднюю несущую стену.

Такая конструкция весит меньше, чем при использовании висячих стропил и пиломатериалов на ее сооружение требуется меньше.

Такую конструкцию отличает от других высокая прочность и жесткость.

Свойства

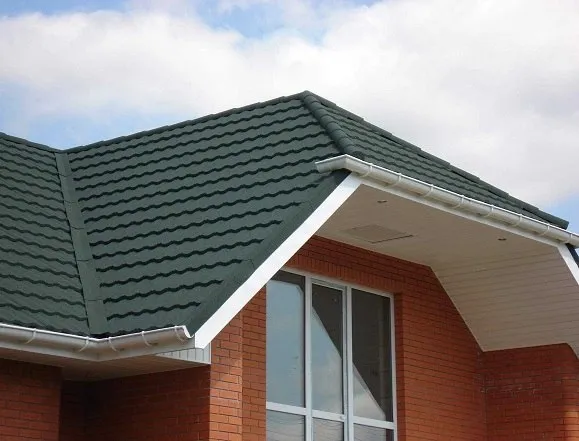

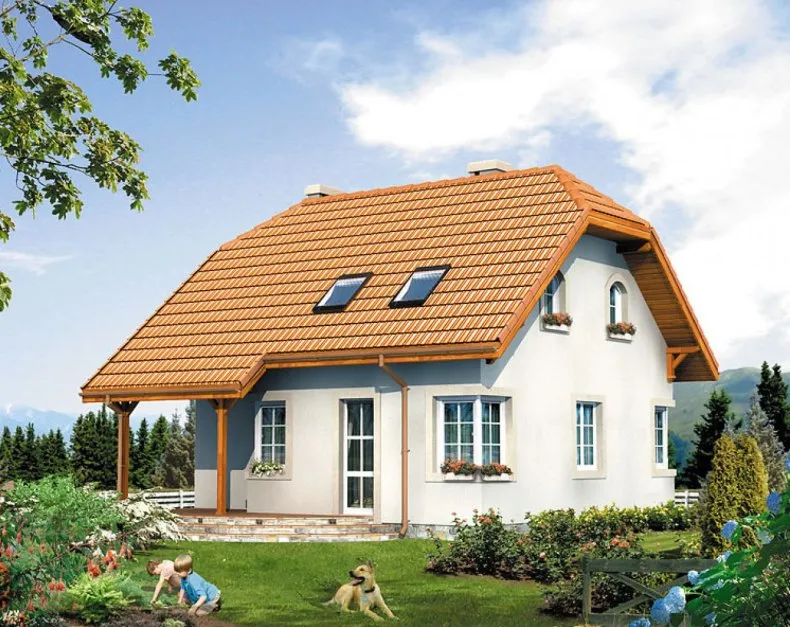

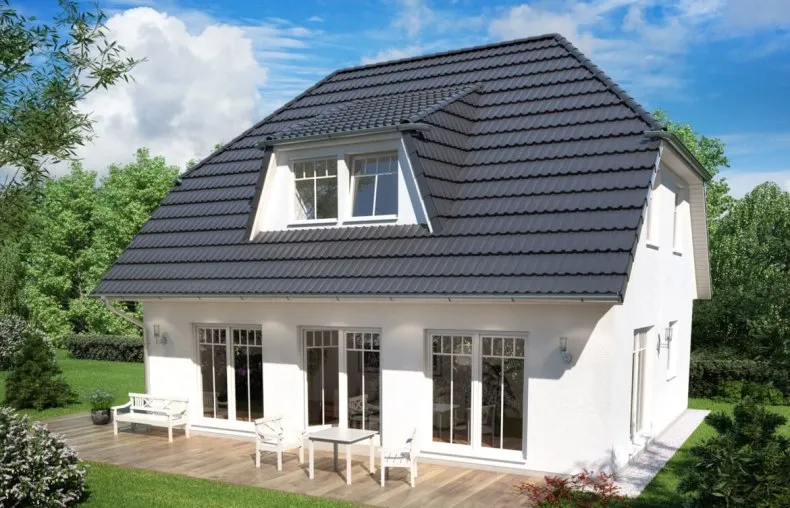

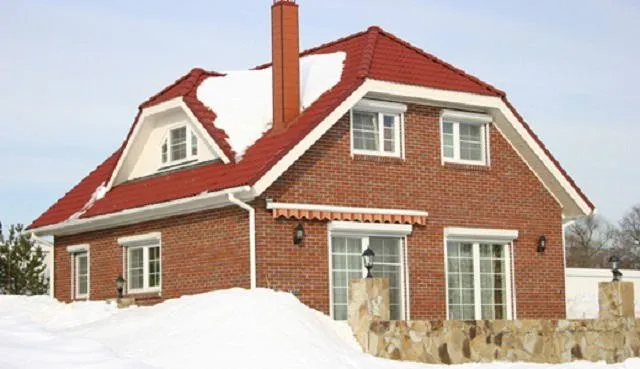

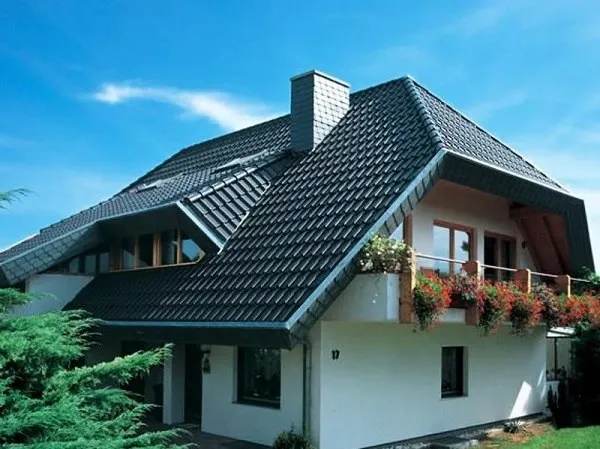

Говоря о таком виде конструкции крыши, как полувальмовая, необходимо выделить ряд ее эксплуатационных характеристик.

1. При построении такой крыши можно максимально использовать пространство, которое образуется под кровлей. А также несколько его расширить и сделать более пригодным для проживания.
2. Подобная форма крыши гораздо более устойчива к воздействию ветровых нагрузок, поэтому подходит для оборудования в местностях с сильными ветрами.
3. Полувальмовая крыша достаточно оригинально и эстетично выглядит. Способна подчеркнуть индивидуальность и выделить строение.
4. Данный тип конструкции крыши сочетает в себе качества двухскатного и вальмового варианта.

Кровельный пирог полувальмовой крыши

После того, как монтаж стропильной системы будет закончен, можно переходить к выполнению тепло- и гидроизоляционных работ. Слои изолирующих материалов необходимо последовательно уложить на обрешётку стропил и надёжно закрепить. На современном строительном рынке присутствует достаточно обширный выбор различных материалов и выбор сделать есть из чего. Кстати, если присутствует непреодолимое желание непременно приложить руку к проведению работ, то именно укладка изолирующих материалов позволяет его унять. Эта работа не требует особенных знаний. После того как слои изолирующих материалов будут уложены, можно приступать к работам по укладке кровельного материала.

Подводя итоги вышесказанного, можно отметить, что перед тем, как сделать выбор в пользу полувальмовой либо какой-то другой формы конструкции крыши необходимо ознакомиться с фото и видео материалами по данной теме. Чтобы иметь как можно более подробное представление о предстоящих работах и возможность посмотреть на конечный результат.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

Похожие публикации

• Читать Построй хаммам своими руками — Полное руководство
• Читать Как сделать кормушки для кур своими руками
• Читать Как сделать металлоискатель своими руками
• Читать Как сделать лизуна своими руками
• Читать Как сделать охотничий нож своими руками
• Читать Как сделать траворезку своими руками

Как настроить фото рабочего стола?

Настройка фото на рабочем столе зависит от операционной системы вашего компьютера. Вот несколько шагов, которые могут помочь вам настроить фото на рабочем столе:

Для Windows:

1. Найдите изображение, которое вы хотите использовать в качестве фона рабочего стола.
2. Нажмите правой кнопкой мыши на изображении и выберите «Установить как фон рабочего стола» или «Set as desktop background» (если ваша операционная система на английском языке).
3. Если вы хотите настроить параметры отображения фото на рабочем столе, нажмите правой кнопкой мыши на пустом месте на рабочем столе и выберите «Настройки отображения» или «Display settings» (если ваша операционная система на английском языке). Здесь вы можете выбрать, как изображение будет отображаться на экране.

Для macOS:

1. Найдите изображение, которое вы хотите использовать в качестве фона рабочего стола.
2. Нажмите правой кнопкой мыши на изображении и выберите «Установить картинку на рабочий стол» или «Set Desktop Picture» (если ваша операционная система на английском языке).
3. Если вы хотите настроить параметры отображения фото на рабочем столе, перейдите в меню «Системные настройки» или «System Preferences» (если ваша операционная система на английском языке) и выберите «Рабочий стол и заставка» или «Desktop & Screen Saver». Здесь вы можете выбрать, как изображение будет отображаться на экране.

Некоторые операционные системы могут иметь более сложные настройки фонового изображения, но обычно настройка фото на рабочем столе — это довольно простая задача, которую можно выполнить за несколько шагов.
