Соединение крыш врезанием — г- и т-образные варианты, ендовы

Угловая и Г-образная крыша: расчеты и монтаж. Если загородный дом имеет Г-образную форму, то для его грамотного перекрытия потребуется угловая крыша.

Данное сооружение представляет собой достаточно умело спроектированную стропильную систему, с сборкой которой может справиться даже новичок в мастерстве. В следующем разделе мы рассмотрим сущность Г-образной крыши и насколько она доступна для самостоятельной постройки.

• Крыша угловая: определение
• Расчеты
• Материалы для изготовления крыши в форме литеры Г
• Разметка конструкции
• Монтаж Г-образной кровли

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

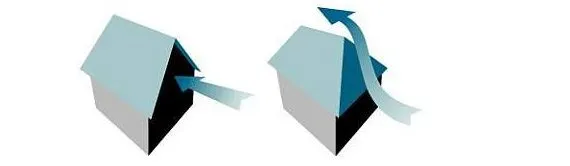

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

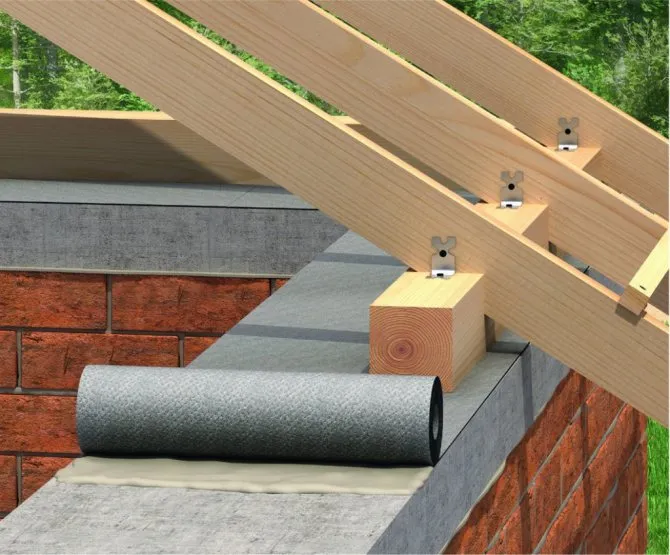

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Виды ендовы ↑

Любая, даже малая, погрешность в расчете или ошибка в монтаже стропильной системы с ендовами чревата непоправимыми последствиями, включая обрушение конструкции. Зимой в течение длительного времени они находятся под воздействием колоссальных нагрузок.

В зависимости от способа монтажа различают:

• Закрытые и сочлененные конструкции – характерны для крыш с крутыми скатами или для определенных кровельных покрытий, где элементы кровли переплетаются между собой, как, скажем, в случае битумной черепицы . Для этих конструкций необходима прокладка дополнительного слоя гидроизоляции.
• Открытые. Скаты в этом случае примыкают друг к другу. Это учитывается еще, когда устанавливается стропильная система. Промежуток между скатами закрывают особым желобом, по которому эффективно отводятся осадки. Дополнительной гидроизоляции в этом случае не требуется.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на . Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

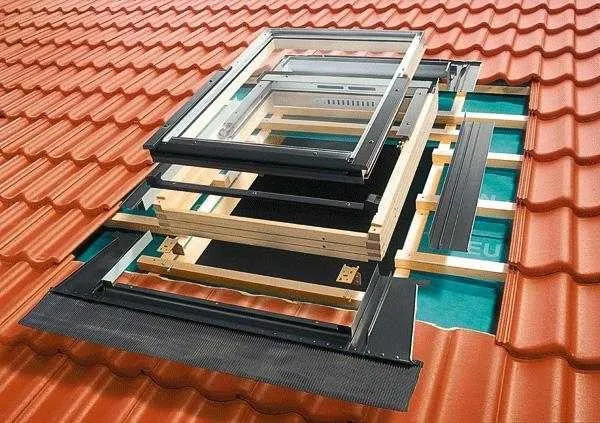

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

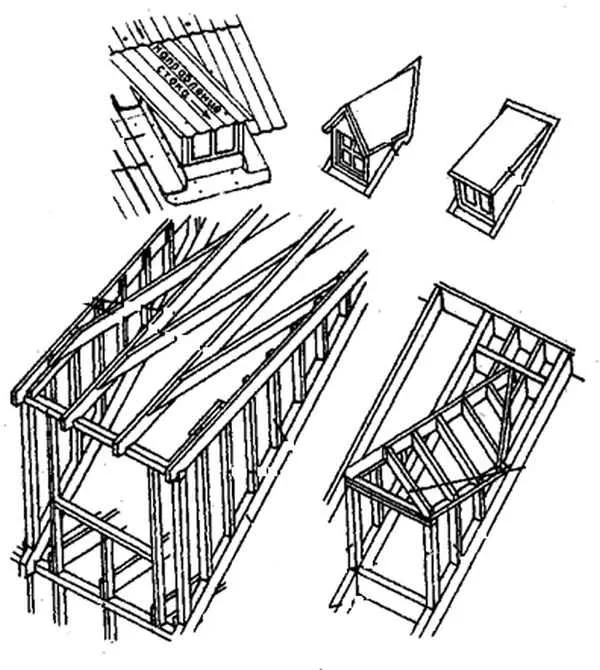

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

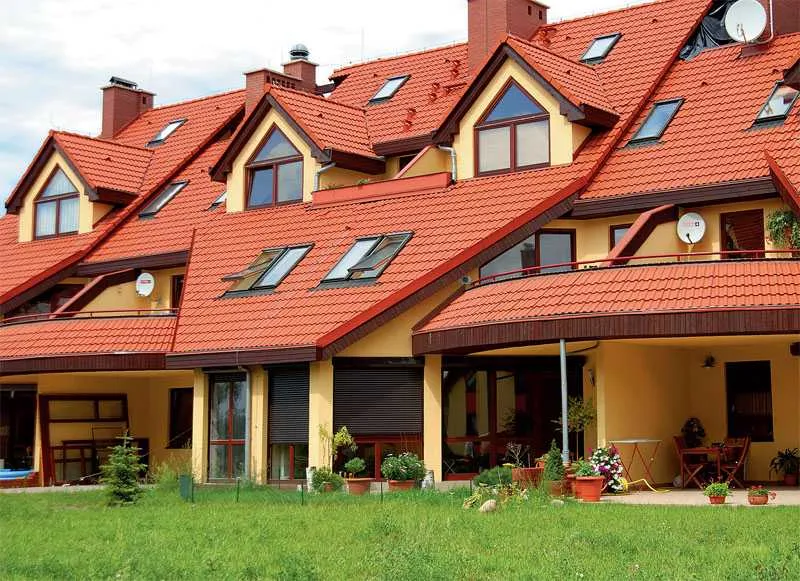

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый. При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше. Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

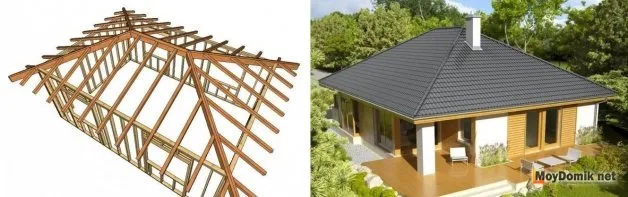

Вальмовая крыша своими руками – устройство стропильной системы

Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша – преимущества и недостатки

Плюсы:

• большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

• возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

• эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа;
• более высокая стоимость реализации проекта;
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
• невозможность устройства мансарды;
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

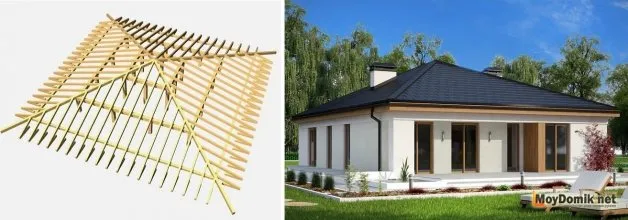

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

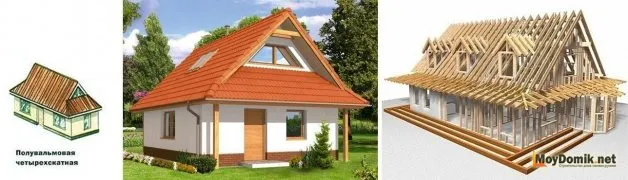

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой , шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Стропильная система с ендовами Г-образной кровли ↑

• Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
• Кровельные прогоны второстепенных кровель связаны.
• Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
• По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат , старается распрямить угол, под которым стыкуются мауэрлатные балки . Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

Схема расположения конькового бруса в стропильной системе вальмовой крыши коньковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила; Схема расположения диагонального (бокового) стропила вальмовой крыши диагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника; Схема расположения центрального стропила вальмовой крыши центральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила; Схема расположения промежуточного стропила вальмовой крыши промежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы; Схема расположения нарожника вальмовой крыши нарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Рейка, которая применяется для замеров

Перед тем как начинать делать замеры и наносить разметку, сначала нужно подробно изучить все элементы, составляющие крышу: вальму, скаты и так далее. Изучив ее устройство, необходимо также заранее предусмотреть способ соединения частей системы стропил между собой.

После того как мы разобрались с тем, как устроена вальмовая крыша, можно приступать к изготовлению рейки, которая будет использоваться для замеров.

Для большего удобства разметки крыши при нахождении метки, что находится на рейке, на большом расстоянии от глаз строителя, ширина этой рейки должна составлять более 5 сантиметров.

Для того чтобы отметить расположение промежуточных элементов стропильной системы, необходимо приложить рейку к мауэрлату боковой стены.

Нужно также произвести непосредственно замер толщины стены, что даст возможность сделать правильную выборку на опорный элемент стропил и свеса кровли.

Для того чтобы не делать все замеры несколько раз, необходимо нанести на рейку все размеры, что используются при разметке.

Это позволит сэкономить время, а также, в отличие от замеров с помощью рулетки, вы избежите ошибок в несколько миллиметров.

Такие, казалось бы, незначительные ошибки могут привести в результате к несостыковкам всей системы стропил, а это потребует исправления и проведения дополнительных работ.

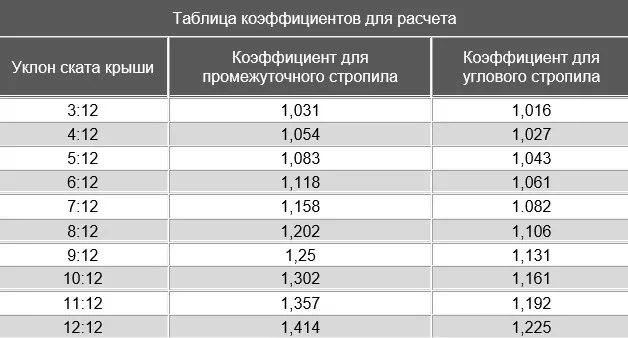

Кроме этого, нужно заранее приготовить полный перечень всех коэффициентов, которые используются при разметке стропильной системы. Это позволит максимально точно и правильно изготовить конструкцию крыши.

К таким коэффициентам можно отнести такие показатели как: соотношения длины используемых элементов стропил к их расположению, а также разнообразные пропорции, характеристики различных уклонов и скатов и так далее.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

• ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

• количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

• вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

• необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица — угол наклона крыши в зависимости от кровельного материала Таблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

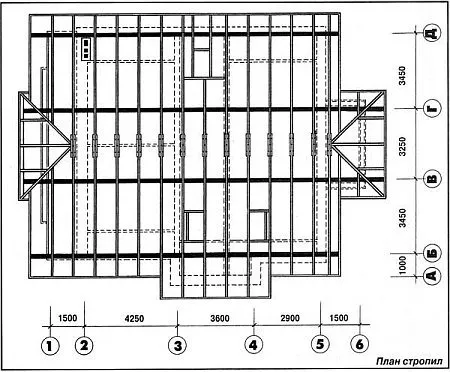

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если :

• прочность конструкции полностью исчерпана и она разрушается; прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны :

• собственного веса; ветрового давления; веса снега; веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать :

• СНиПом кровельной конструкции; таблицей расчета сечения стропильной ноги; таблицей сечения стропильной затяжки; климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

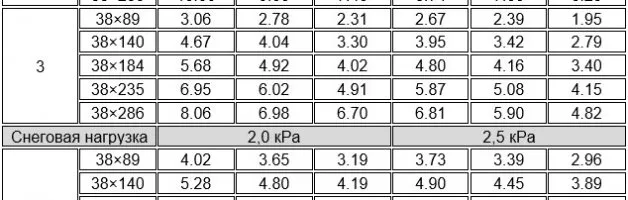

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

Г-образная крыша дома с равными фронтонами.

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

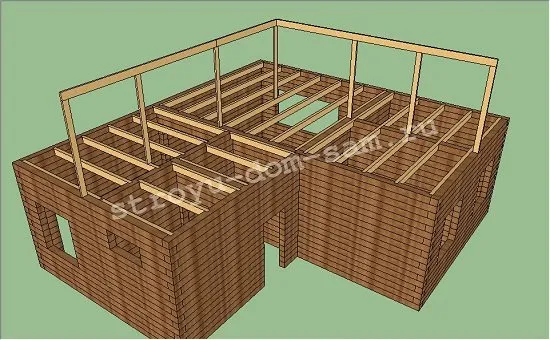

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

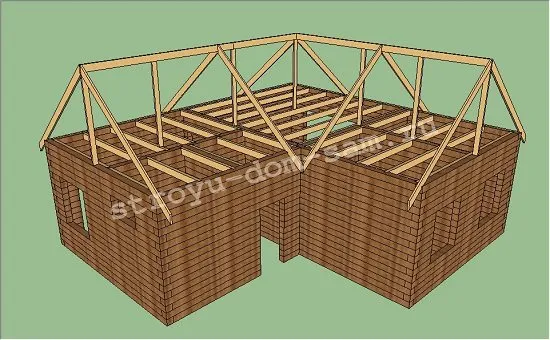

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

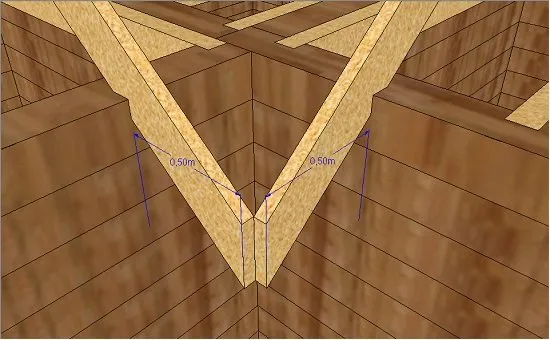

Рисунок 4

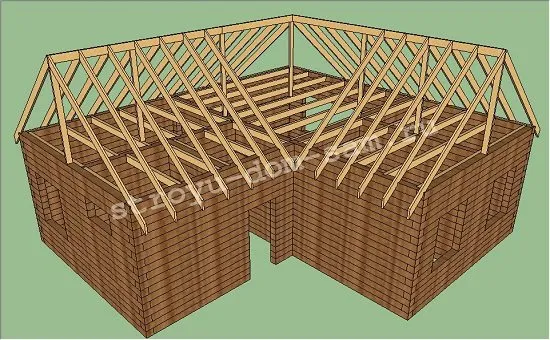

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

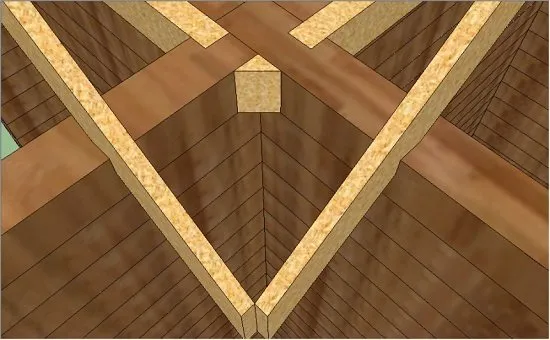

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

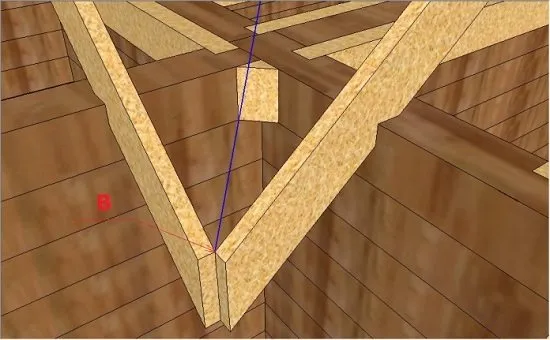

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

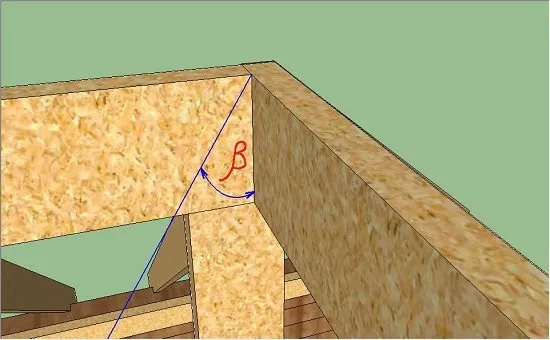

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

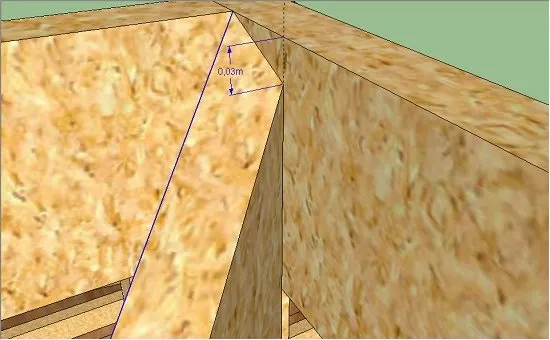

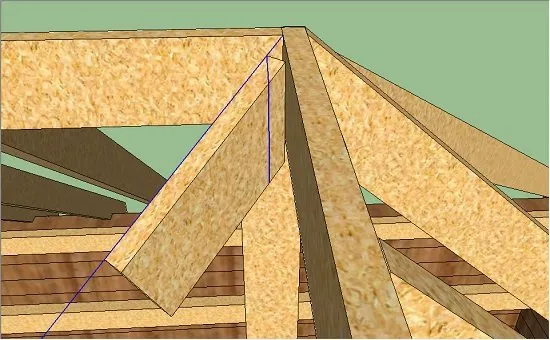

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Разметка

Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета. Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться.

Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен. По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже (расположение опорных стоек тоже).

Следующий шаг – выполнить разметку течек расположения стропильных ног. Шаг указан в чертежах. Отметки наносятся на мауэрлате.

В конце осталось разметить точки расположения угловых стропильных ног и нарожников. Теперь узнаем, как делается Г-образная крыша своими руками.

Как рассчитать сколько нужно металлочерепицы на крышу?

Расчет количества металлочерепицы на крышу зависит от нескольких факторов, таких как площадь крыши, угол наклона крыши, тип металлочерепицы и размеры листов. Вот шаги, которые помогут вам рассчитать количество металлочерепицы на крышу:

1. Измерьте площадь крыши в квадратных метрах. Это можно сделать, измерив длину и ширину крыши, умножив эти значения их друг на друга.

2. Определите угол наклона крыши. Это важно, потому что угол наклона влияет на количество металлочерепицы, которое необходимо для покрытия крыши. Чем больше угол наклона крыши, тем больше площадь крыши, которая будет покрыта одним листом металлочерепицы.

3. Определите тип металлочерепицы, который вы планируете использовать. Разные типы металлочерепицы могут иметь разные размеры листов, а следовательно, различное количество листов потребуется для покрытия крыши.

4. Определите размеры листов металлочерепицы. Это можно сделать, посетив сайт производителя или посоветовавшись с продавцом.

5. Рассчитайте количество листов металлочерепицы, необходимых для покрытия крыши. Для этого разделите площадь крыши на площадь одного листа металлочерепицы. Например, если площадь крыши составляет 100 квадратных метров, а площадь одного листа металлочерепицы составляет 1 квадратный метр, то для покрытия крыши понадобится 100 листов металлочерепицы.

6. Добавьте дополнительные листы металлочерепицы на случай ошибки при установке или для запаса на будущее. Рекомендуется прибавить к количеству листов металлочерепицы еще около 5-10% для таких целей.

Результаты расчетов могут отличаться в зависимости от конкретных условий, поэтому рекомендуется проконсультироваться с профессиональным кровельщиком, чтобы получить более точный расчет кол

…чества металлочерепицы на крышу.

7. Учтите сложности конструкции крыши. Если крыша имеет сложные формы, выступы, дымоходы и т.д., то для покрытия такой крыши может потребоваться больше листов металлочерепицы, чем для простой крыши с одним скатом.

8. Проверьте результаты расчета с помощью специализированных онлайн-калькуляторов, которые могут помочь вам рассчитать количество необходимой металлочерепицы на крышу.

Важно помнить, что расчет количества металлочерепицы на крышу — это только первый шаг в процессе установки металлочерепицы. После того, как вы рассчитали количество необходимой металлочерепицы, следующим шагом будет правильно установить ее на крышу, следуя инструкциям производителя и рекомендациям профессионального кровельщика.
