Чертежи и инструкция по строительству купольного дома своими руками
Купольная постройка представляет собой жилой объект, обладающий полусферической формой. Такие дома, давно привычные для Европы и США, приобретают популярность и у нас. В случае необходимости можно обратить внимание на «чертежи купольных домов», что поможет осуществить проектирование и реализацию данного типа архитектурных решений.
Для возведения стен мастера используют разнообразные материалы. Наиболее востребована древесина. Есть также проекты из бетона и камня. Отличительная черта дома-полусферы — получение максимально просторного помещения на небольшой территории. Данные постройки актуальны для загородных участков, так как их расположение занимает немного места. Для обустройства используется мало материалов, поэтому вес конструкции сравнительно небольшой. Это позволяет сэкономить на сооружении фундамента.
Технология создания полусферы достаточно сложная, однако при наличии определенных навыков и знаний владельцы участков могут построить такой домик самостоятельно.
Достоинства и недостатки купольного дома
Для принятия решения о целесообразности применения данной технологии, необходимо выяснить ее плюсы и минусы. Преимущества:
- эксклюзивный внешний вид;
- быстрое возведение и обустройство;
- возможность свободного внутреннего оформления;
- малый вес конструкции позволяет располагать ее на самых простых фундаментах;
- возможность обустройства в любых климатических регионах;
- в полукруглом помещении тепло распределяется равномерно. Поэтому такие домики обладают высокими теплоизоляционными свойствами: летом в них прохладно, а в зимнее время — тепло;
- хорошие показатели шумоизоляции;
- внутри комнаты будут просторными и светлыми, поэтому не нужно усиленного освещения;
- стройка и обустройство не требует больших денежных вложений;
- высокая сопротивляемость к ветровым нагрузкам;
- особенности конструкции делают ее устойчивой к землетрясениям;
- энергосберегающие качества.
К недостаткам отнесем:
- большое количество отходов при производстве — все материалы изготавливаются для 4-х угольных проектов;
- круглое сооружение сложнее прямоугольного разместить на маленьком участке;
- внутри тяжело расположить мебель;
- изготовление окон и дверей нестандартной формы требует дополнительных затрат.
Описание
Первое, что отличает купольные конструкции — это их высокий уровень прочности. Главной их особенностью является то, что уровень несущей способности сооружения повышается с увеличением его диаметра. Важно еще и то, что прочностные характеристики строения не меняются от того, какие материалы используются для его возведения.
Купольный дом — это своеобразный конструктор. Его составляющие элементы типичны и рассчитываются самостоятельно. Для расчета параметров основы-каркаса существует специальный калькулятор купольного дома. Для удобства при создании основы сооружения есть калькулятор купольного дома на русском языке. Собрать такой конструктор достаточно просто и быстро. По такой технологии возводят деревянные купольные дома.
Сборка основы-каркаса купольного дома легко произвести вручную. Все необходимые для возведения элементы характеризуются небольшими габаритами и весом. Благодаря тому, что геодезический дом идеален относительно аэродинамических свойств, его можно возводить в условиях нестабильного климата. Например, в местности с частыми ураганами или землетрясениями.

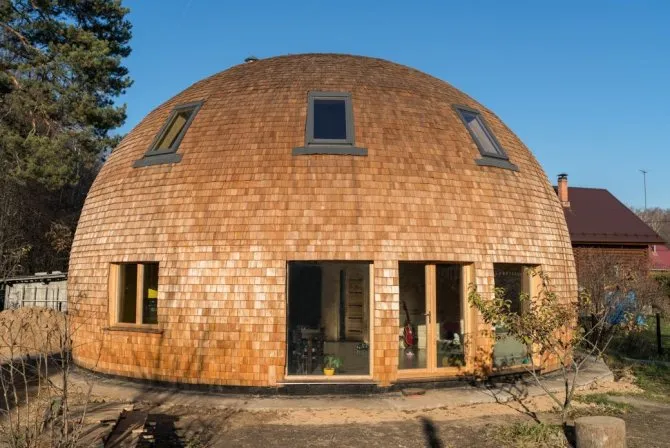

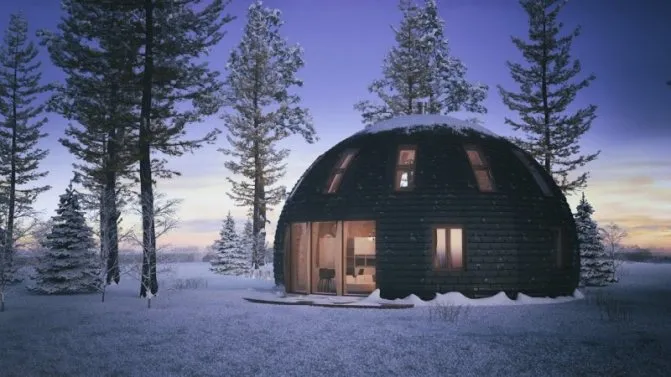

Проекты купольных домов: фото
Для того чтобы начать стройку, нужно иметь точные геометрические размеры каркаса и его узлов. Как правило, каждый проект индивидуален, потому что геодезический купол позволяет сочетать разнообразные конструктивные и дизайнерские варианты. К тому же, застройщик может использовать разные стройматериалы, средства для монтажа, технологии. Важное условие — соблюдение всех требований для создания силового каркаса.
Сферические объекты, сооруженные из кирпича или камня, обладают такими же характеристиками, что и стандартная четырехугольная постройка. Интересными и практичными являются сооружения из пенополистирола и пенопласта по японской технологии. В большинстве случаев специалисты совершенствуют такие жилища для круглогодичного проживания в них людей.
Самой популярной технологией создания купольных домов считается каркасное строение. Каркас сооружают из любых материалов, его элементы соединяют с помощью специальных приспособлений — коннекторов.
Чтобы точно запланировать будущие действия и расходы, необходимо тщательно подготовиться. Кроме общих требований к жилищу, учитываем следующие факторы:
- Проект разрабатывают с учетом действующих стандартов строительства, противопожарных правил.
- Для заливки фундамента следует учитывать состав почвы, уровень залегания подземных вод.
- При выборе комплектующих деталей обращайте внимание на современные изделия. Искусственные материалы по своим характеристикам и свойствам лучше натуральных аналогов.
- Чтобы объект недвижимости был энергетически эффективным, используйте современное и качественное оборудование для отопления, вентилирования и кондиционирования.
Проектированием конструкций занимаются специализированные организации. Там можно посмотреть стандартные проекты домов-полусфер. Дешевле будет использовать готовый проект, сделанный профессионалами, внося в него личные поправки.
Советы по обустройству
- окна обязательно должны включать распахивающиеся створки, особенно на 1 и 2 этаже;
- нужно тщательно продумать размещение розеток и электрических приборов, особенно тяжелых – холодильника, стиральной машины;
- от консольной мебели по большей части придется отказаться;
- дизайн выполняется только в современных стилях: хай-тек, конструктивизм, футуристический; оформление в стиле барокко или прованс невозможно.
Купольный дом – эффектное, и практичное решение. Такое здание меньше весит, быстрее возводится, лучше сохраняет тепло и защищает от ветра и шума.
Что требуется для строительства
Приступая к обустройству сферического сооружения, необходимо подготовить инструменты и материалы. Лучше собрать весь инвентарь заранее, чтобы во время работ не тратить время на поиски недостающих приборов.
Наиболее востребованы конструкции из деревянных брусьев. Сечение подбирается индивидуально в соответствии с предполагаемыми нагрузками на купол. Соединяют деревянные элементы при помощи коннекторов. Они бывают пятилучевыми и шестилучевыми. Данные элементы применяются при изготовлении полукруглых построек большой площади.
В случае возведения небольшого домика можно применить безконнекторную сборку. Профессиональные мастера часто отказываются от применения коннекторного метода сооружения каркаса. В этом случае бруски подгоняются точно друг под друга, что позволяет соединять их шурупами с минимумом швов.
Для облицовки каркаса применяют:
- листы ОСБ;
- фанеру;
- пенопласт;
- гипсокартон;
- другие листовые материалы.
Для крыши используют гибкую черепицу, рубероид, листовые кровельные материалы на основе алюминия.
Слой изоляции производят из качественной минваты. При ее укладке необходимо предупредить попадание внутрь сырья влаги. Более практичный вариант — вспененный полиуретан, который не боится воды. Материал создается непосредственно во время строительства из жидких компонентов. Увеличиваясь в объеме, он заполняет все свободное пространство, создавая эффективный изоляционный слой.
Внутренняя отделка ничем не ограничена. Применяют вагонку, деревянные панели, гипсокартон с последующей окраской или же обои. Для проведения строительных и отделочных работ подойдут такие инструменты:
- рулетка;
- уровень;
- электрический уголок;
- ножовка;
- электролобзик;
- электродрель;
- деревообрабатывающий станок;
- кровельные ножницы;
- молоток;
- перчатки;
- кисти;
- болгарка;
- крестовая отвертка.
Необходимые материалы
Перед постройкой надлежит подготовить абсолютно все материалы и приспособления, чтобы в дальнейшем не затягивать строительство на их поиски.
Комплект для возведения полусферы своими руками: 1. Деревянный брус. 2. Оцинкованный лист стали. 3. Отвёртки, шурупы и крепёжные элементы (саморезы, гвозди и т.п.). 4. Пена для монтажа. 5. Материал для кровли. 6. Кровельные ножницы. 7. Уголок и строительный уровень. 8. Молоток. 9. Рулетка. 10. Ножовка. 11. Электрический лобзик и дрель. 12. Болгарка. 13. Станок для обработки дерева. 14. Кисти. 15. Защитные перчатки.

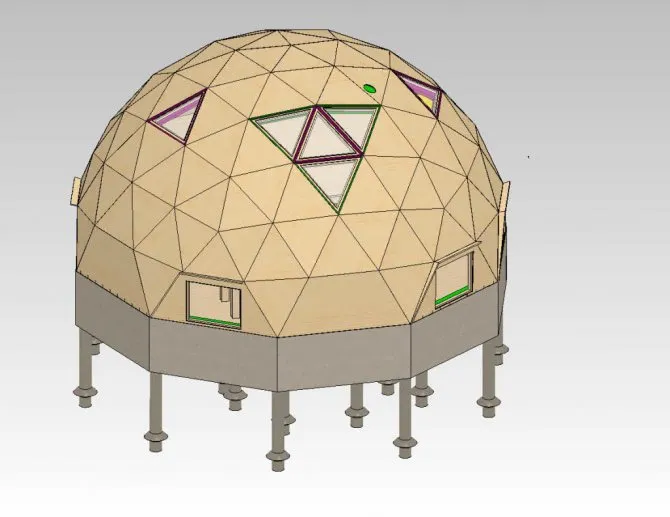

Проект купольного здания
Проект купольного жилища можно найти в интернете или заказать. Наличие чертежей обязательное, без них практически невозможно соорудить своими руками конструкцию в форме сферы.

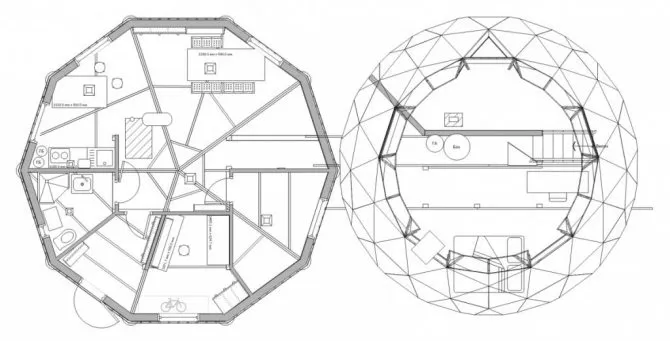

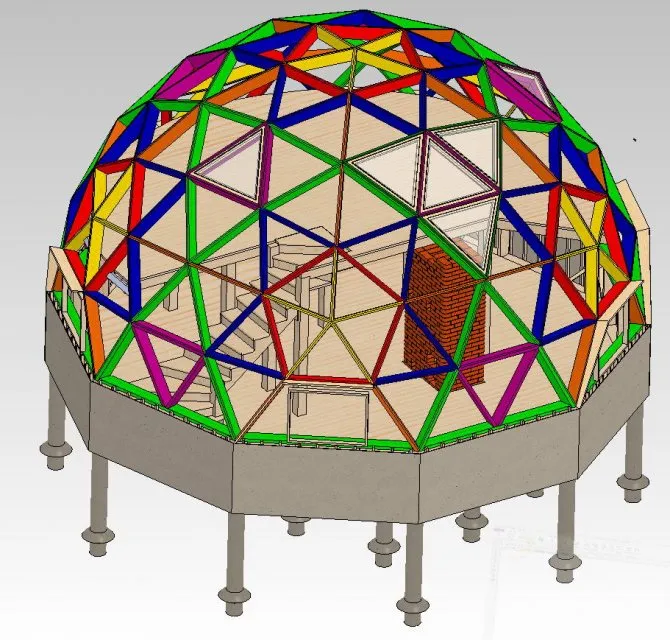

Подборка чертежей для дома из купола представлена на рисунках ниже.
Пошаговая инструкция строительства купольного дома своими руками
Подготовив все необходимые материалы и оборудование, нужно выполнить подготовительные мероприятия: изготовить основные части конструкции, обработать их и подготовить к сборке.
Подготовка к строительству

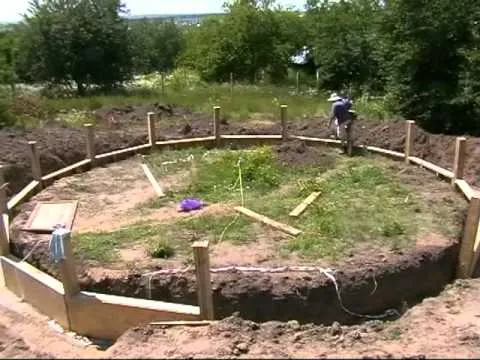

Прежде всего, нужно выполнить необходимые подготовительные работы. К ним относится разметка площадки, где будет возводиться дом. Ее требуется очистить от грунта, а затем засыпать щебнем и песком. Определитесь с моделью здания. Выберите подходящую частоту ячеек. От этого параметра зависит сферичность конструкции: чем больше показатель, тем круглее получится дом. Обычно выбирается 2v или 3v.
Изготовьте фанерные элементы и стропила будущего строения. На этом же этапе сделайте требуемое количество коннекторов. В процессе изготовления изделий ориентируйтесь на чертежи, подготовленные заранее. Коннекторы из металлических пластин обработайте антикоррозийным средством. Залейте фундамент. Вместо него также может послужить десятиугольная конструкция из досок. Сечение заготовок выбирается индивидуально с учетом будущих нагрузок.
Монтаж конструкции
При помощи электрической пилы или лобзика, сделайте из досок элементы трапециевидной формы. На основание из щебня и песка уложите рубероид, а поверх него — трапециевидные заготовки. Убедитесь в ровности установки элементов и скрепите трапеции шурупами. Далее возводятся внутренние вертикальные стены. Для сборки этих элементов используйте деревянный брус. Детали соединяйте шурупами.
Изготовьте коробку дверного проема желаемых размеров. Для ее создания нужны горизонтальные и вертикальные доски. Детали соединяйте при помощи подготовленных пазов, закрепляя шурупами, скобами или другими видами крепежа. На этом же этапе сделайте коробки для установки окон. Чтобы обшить вертикальные стены используйте доски, которые нужно крепить таким образом, чтобы не допустить просачивание в дом воды при косом дожде.

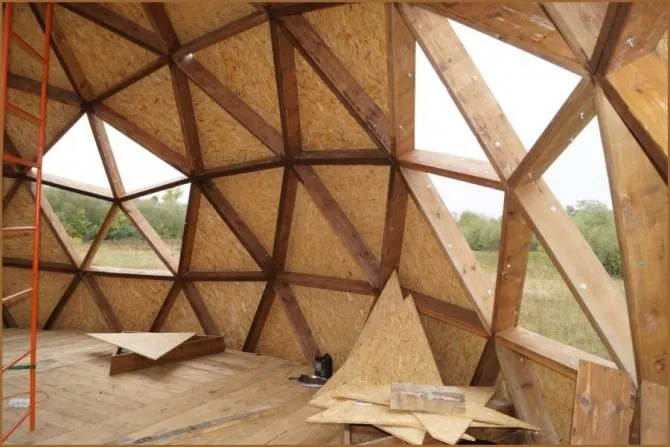

Далее следует подготовить ребра главного каркаса, которые производятся из деревянных брусков. Еще до установки их поверхность следует покрыть лаком и противогрибковыми средствами.
Чтобы изготовить пластинчатые коннекторы используйте металлические пластины. Для этого понадобится болгарка, с помощью которой следует вырезать из листа металла пятиугольные или шестиугольные детали, в зависимости от типа конструкции.
После того как коннекторы готовы, следует приступить к их заливке. Для этого сгодится бакелитовая смола или монтажная пена. Второй вариант более приемлемый, так как содержит компоненты, безопасные для здоровья человека. Чтобы возвести каркас купола, обратите внимание на чертежи, и рассчитайте количество деталей. Для соединения элементов применяют шурупы.
Отделка
Во внутренние треугольные ячейки купола укладывают теплоизолирующий материал: минеральную вату, пенопласт, стекловату. Для внутренней обшивки воспользуйтесь обычной деревянной фанерой, которая способна регулировать влажность в помещении, а также является экологически чистым и безвредным материалом.
После завершения работ по отделке внутренней части помещения, приступите к внешней отделке стен с помощью рубероида и гибкой черепицы. Слои укладывают последовательно, друг за другом. Треугольники из рубероида следует вырезать на столярном столе. Чтобы закрепить рубероид воспользуйтесь смолой или специальным клеем.
После этого приступите к внутренней отделке, которая включает:
- укладку полов;
- установку водоснабжения, вентиляции;
- отделку стен.
Созданную основу оснащают декоративными и функциональными элементами в соответствии с личными пожеланиями.
Два варианта одной технологии
Возведение каркасных домов проводится двумя способами:
- Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.
Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.
«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.
При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».
Цена купольного дома
Если купить купольный дом, можно исключить многие из перечисленных выше проблем. Однако даже в этом случае пригодятся личные тематические знания. Они помогут правильно выбрать проект и уверенно контролировать действия строителей.
При изучении альтернативного варианта надо учитывать не только прямые, но и косвенные расходы. В некоторых ситуациях будет выгодно приобрести готовый комплект для создания надежного каркаса с гарантиями производителя. Отделку объекта и оснащение коммуникациями можно сделать самостоятельно, применяя стандартные строительные технологии.
Особенности постройки
- Удаление наполнителя сегмента на прочность конструкции не влияет. Однако установить многоугольную дверь не всегда возможно. Чтобы поставить обычную, прибегают к хитростям. Проще всего установить тамбур. Если это не удается, удаляют сегмент каркаса с запасом. Внутри полости монтируют каркас с укороченными ребрами и устанавливают входную дверь.
- Перегородки внутри здания выполняются из самых легких материалов – гипсокартона, древесных плит и размещаются произвольно, они никак не влияют на сооружение.
- Планировка круглого здания предполагает общую проходную комнату в центре и сегментарное размещение остальных помещений вокруг него. Ближе к центру располагают гостиную, спальню, столовую, дальше кухню, ванную, коридоры. Если дом двухэтажный, в центре размещается винтовая лестница.
- Красивое дополнение – остекленный участок в центре купола. Так обеспечивается достаточное освещение днем и вид на звездное небо ночью.
- Окна в купольном доме размещают по тем же требованиям, что и в обычном. Форма может быть традиционной или повторять форму сегмента.

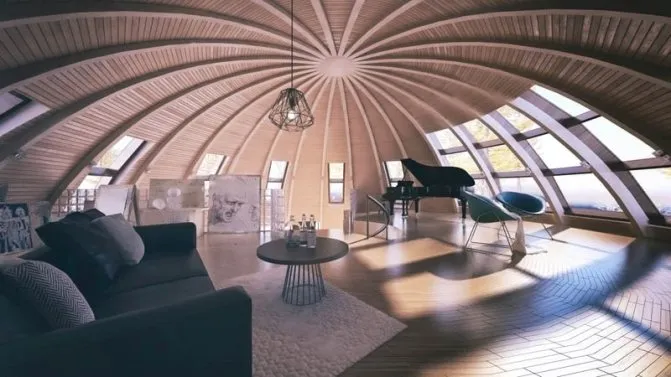

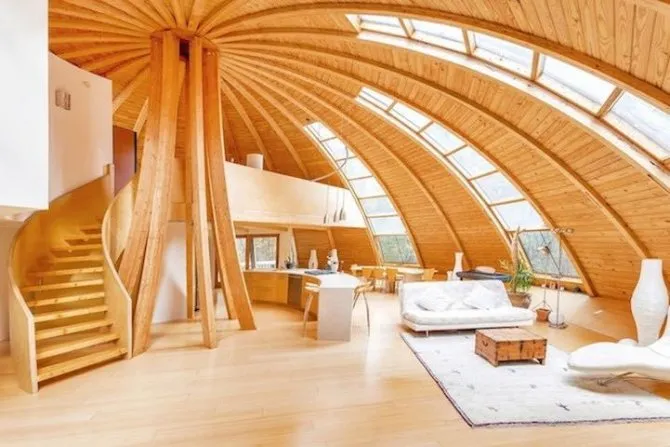

Меблировка и отделка внутренних помещений не так уж сложна. Криволинейной можно оставить только одну стену – внешнюю. Но если интерьер оформляют в футуристическом стиле, предпочитают и внутренним перегородкам придать необычный вид.
Полезное видео
Заняться изучением и разбираться в сути строительства рекомендуется каждому, кто решил построить купольный дом. Видео поможет наглядно представить все особенности строения.
Несмотря на то, что строительство купольного дома не является привычным и распространенным, конструкция имеет большое количество преимуществ перед типичными сооружениями. В особенности положительным качеством является энгроэффективность купольных домов. Комфорт, уют и экономия на отопление для жильцов такого дома обеспечены.
