Чертежи конструкций из профильной трубы — изготовление теплицы своими руками
Зимой, после сбора урожая и покрытия грядок снегом, истинный дачник продолжает уделять внимание своему участку и планировать предстоящие работы на следующий сезон. На даче всегда есть возможность создать что-то новое, если есть желание и навыки. Если интересуют «чертежи изделий из профильной трубы», это также может быть учтено.
Содержание статьи
- Аргументы «за» и «против» постройки теплицы из профтрубы
- Чертежи и схемы эргономичных конструкций для изготовления своими руками
- Рекомендации по подбору материалов для теплицы
- Теплица из профильной трубы и поликарбоната своими руками
- Заключение
Аргументы «за» и «против» постройки теплицы из профтрубы
Поиск информации в интернете, беседы с бывалыми, опыт соседей наводят на мысль о постройке теплицы из профильных труб. Аргументов «за» довольно много. Трубы металлические, значит, обладают прочностью и обеспечат при правильном уходе долговечность постройки. Металлический каркас устойчив к возгоранию. Широким ассортиментом трубы представлены в продаже. Из них можно собрать любую конструкцию самой причудливой формы, хватило бы фантазии. Теплицу можно сделать разборную транспортабельную, а можно построить неразборную и установить на одном месте на долгие годы. При необходимости и желании можно через некоторое время и достроить её до больших размеров.
Правильно сконструированная и в нужном месте установленная теплица пропускает много света, что необходимо для развития любых растений. Строение устойчиво к ветровой нагрузке. К металлическому каркасу внутри теплицы можно крепить инженерные коммуникации – электрические провод, поливальные шланги.
Главным недостатком этого варианта считается стоимость самих труб, но за удовольствие надо платить. Такая теплица может прослужить хозяину и его потомкам до 30-ти лет. В любом случае, самодельное сооружение обойдётся хозяину гораздо дешевле, чем покупное, и лучше удовлетворит его индивидуальные потребности. Правда, передвинуть её на другое место будет нелегко.
Чертежи и схемы эргономичных конструкций для изготовления своими руками
Один из первых вопросов, который возникает у строителя, а какой архитектуры будет предполагаемое сооружение. Вариантов существует много, и каждый имеет свои достоинства и недостатки.

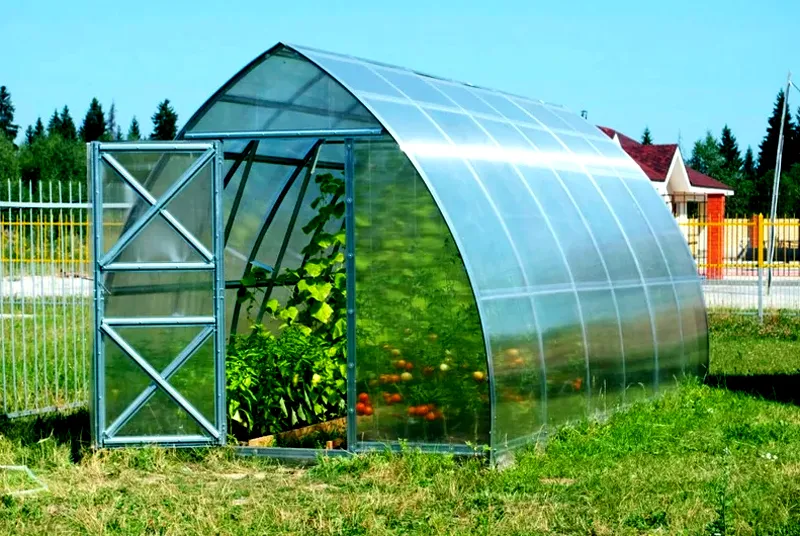

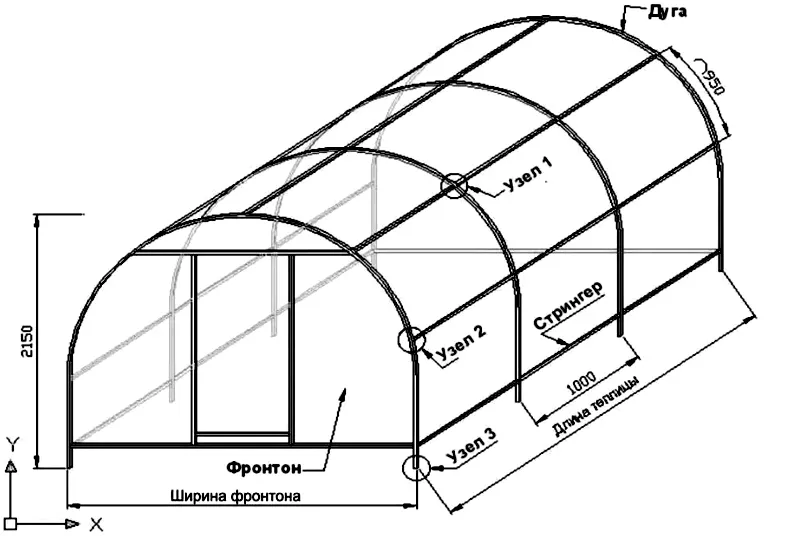

Арочные теплицы из профильной трубы

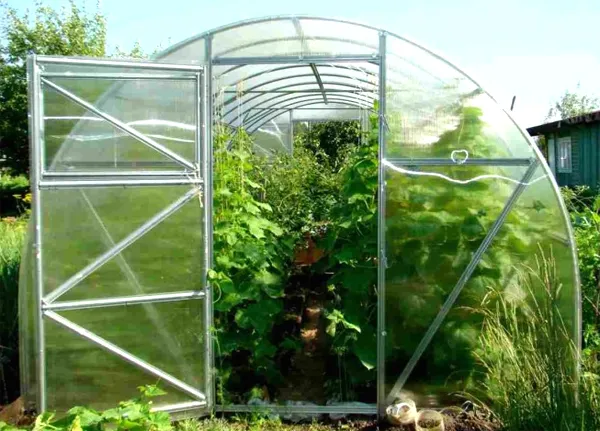

Они так называются, так как имеют основным элементом конструкции арку. Она может начинаться от самого основания, а может быть приподнята над поверхностью земли на стойках. К достоинствам этой формы следует отнести повышенную устойчивость к ветровым нагрузкам. Их монтаж, по мнению специалистов, менее трудоёмкий по сравнению с другими вариантами. Но изготовление арки требует определённого умения и затрат времени, а иногда и специального оборудования. Да и пространство внутри теплицы в нижней части используется нерационально. Высокорослые растения у стенок посадить нельзя.
Вариантом арочной формы является «стрельчатая». Это вытянутая вверх крыша с изогнутыми скатами, а на самом верху заострённая. С неё легко сползает снег.

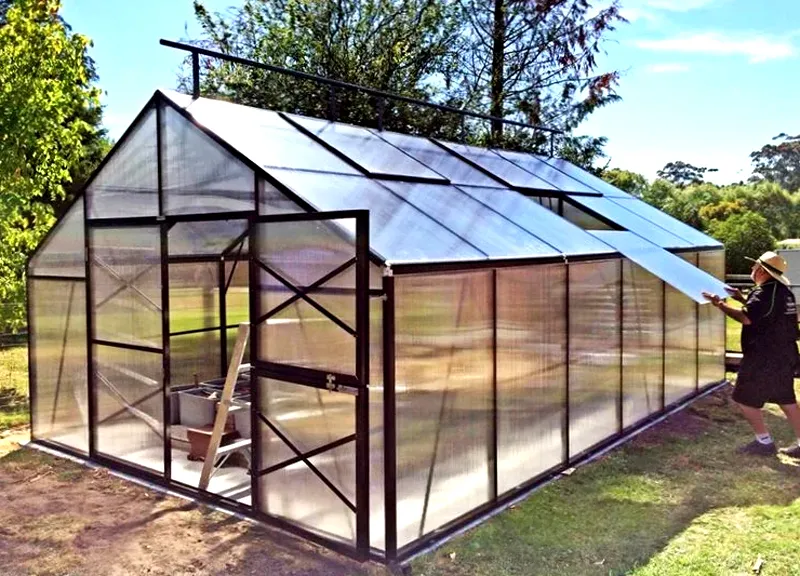

Двускатные и пирамидальные теплицы

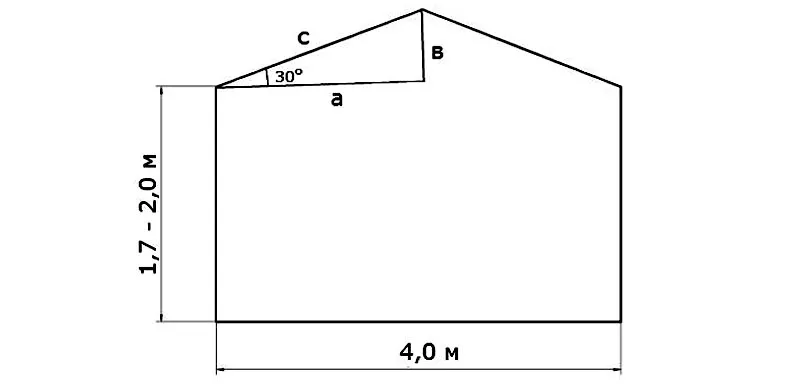

Проще по форме теплицы с двускатной крышей. Если сделать крышу с углом наклона ската не менее 30º, то снег на ней зимой задерживаться не будет. В этой конструкции больше точек соединения плоскостей, чем в арочной. Однако, если не предполагается её часто разбирать, то это не имеет большого значения.

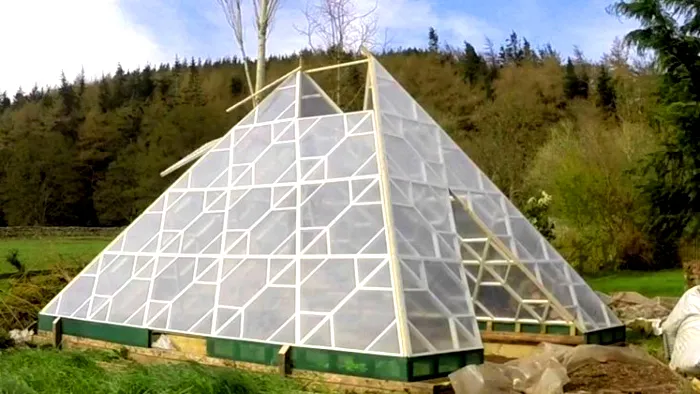

Оригинальную форму имеет пирамидальная теплица. Все её стены треугольные. Вверху они сходятся в одну точку. Форма пирамиды очень компактна и очень устойчива к воздействию ветра. Специалисты считают, что такая геометрия теплицы способствует лучшей освещённости внутреннего объёма с утра и в конце летнего дня и защищает растения от перегрева в полуденный зной.
Рекомендации по подбору материалов для теплицы
Теплицу можно построить из различных материалов: из дерева, из пластика, из металла. Выбор определяется поставленной задачей и доступными ресурсами. А к ресурсам относятся и выделенные на постройку деньги, и возможность достать желаемый материал, и наличие инструмента, и умение с ним работать.
Самая прочная и долговечная постройка будет из металла. А он в виде профильных труб является очень удобным для работы. К плоским граням трубы удобно крепить дополнительные детали, их хорошо соединять внакладку одну с другой. Но от строителя потребуются слесарные навыки.

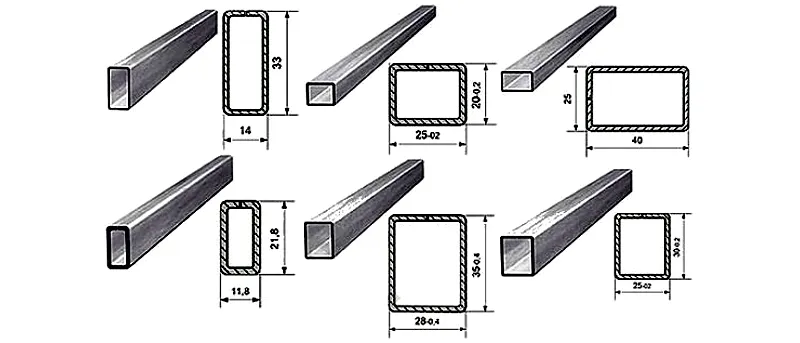

Вид профиля и размер труб для теплицы
Профильная труба обычно в сечении имеет форму квадрата или прямоугольника. Размеры в сечении рекомендуются 40×20 мм, 40×40 мм² при толщине стенки 2 мм, 20×20 мм² при толщине стенки 1,0-1,5 мм. Стандартная длина профтрубы в продаже 6,05 м. Стоимость её зависит от размера и качества стали, из которой она сделана.
Трубы бывают без покрытия и оцинкованные. Конечно, второй вид более устойчив к коррозии. Оцинковка защищает поверхность металла даже при наличии царапин и вмятин.
Но оцинкованные изделия не рекомендуется соединять сваркой, лучше использовать болтовое соединение и стыковочные элементы.
Материал для обшивки каркаса
Обшивку каркаса делают обычно из полиэтиленовой плёнки, из листов поликарбоната, реже – из стекла. Плёнка быстро стареет и рвётся, стекло по неосторожности можно разбить. Кроме того, под стекло нужно делать специальные рамы, что увеличивает время строительства и ведёт к его удорожанию. А поликарбонат является оптимальным вариантом. Он легко обрабатывается, прочен, довольно просто крепится к каркасу, хорошо пропускает свет. Правда, есть информация, что со временем поликарбонат желтеет. Так что выбор за строителем.
Теплица из профильной трубы и поликарбоната своими руками
Для нормального хода работы нужно заранее подготовить рабочее место, инструмент и материал. В качестве рабочего места подойдёт любое закрытое помещение со столом и проведённым электричеством.
Что нужно для работы
Строителю теплицы для работы нужно подготовить инструменты: болгарку, инверторный сварочный аппарат, рулетку, струбцины, тиски, карандаш или маркер, напильники. Кроме того, потребуются сами профильные трубы, выбранный для покрытия материал, уголок небольших размеров, крепёж.

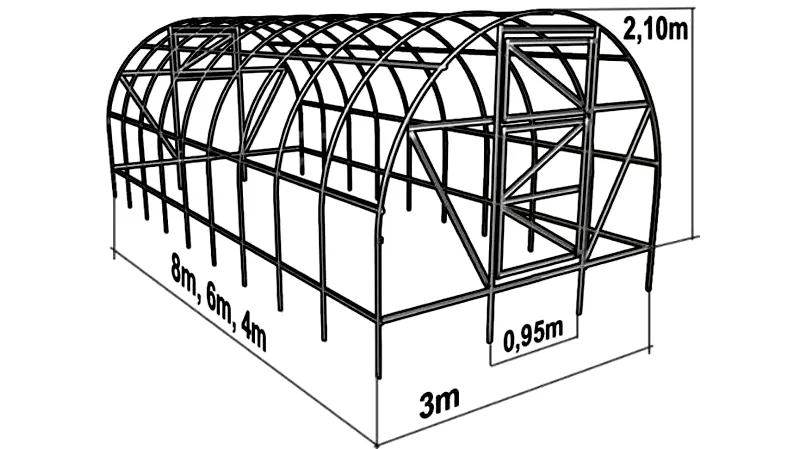

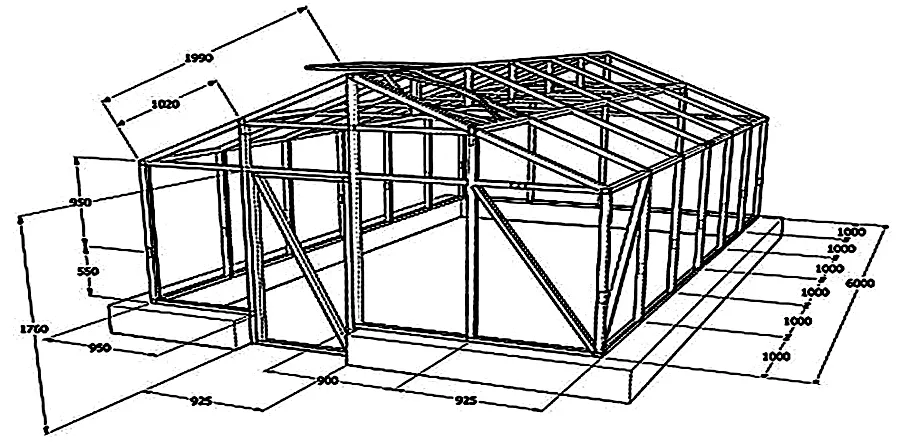

Чертёж теплицы из профильной трубы с размерами
Чертежей теплиц существует много. Строителю-самодельщику необходимо, изучив это множество, понять, что является принципиальным и необходимым, а что вкусовое автора той или иной конструкции. Конечно, нужно сделать и свой чертёж. Ведь по нему будут изготавливаться детали, и вестись сборка. В качестве полезной рекомендации следует принять габаритные размеры и шаг размещения промежуточных опор по длине теплицы. Размеры надо выбирать таким образом, чтобы при раскройке труб и листов поликарбоната на куски оставалось поменьше отходов. А лучше вообще без них. Если уж надо резать, то на кратные размеры.
Подготовка площадки
Место для установки теплицы выбирается по нескольким критериям. Главное, должно быть удобно и людям, и растениям. На участке играют дети, отдыхают пожилые. А растениям нужен плодородный грунт и солнечный свет. Да ещё фундамент предъявляет свои условия.
Теплица из труб будет тяжёлым сооружением, и её установка должна вестись на подготовленном основании. Рекомендуется делать ленточный либо столбчатый фундамент.
Теплица из поликарбоната и профиля своими руками пошагово
Строительство теплицы состоит из ряда операций с разными технологиями исполнения.
Статья по теме:
Парник из поликарбоната своими руками: виды и типовые конструкции, чем отличаются теплицы от парников, нюансы ухода, пошаговый процесс изготовления поликарбонатной конструкции — в нашей публикации.

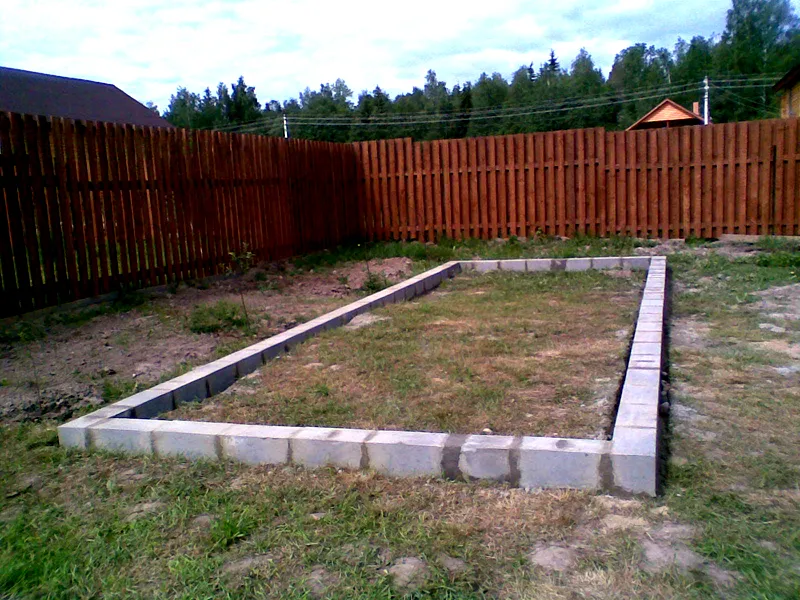

Изготовление фундамента теплицы из профильной трубы
Под фундамент в грунте готовится траншея глубиной примерно 80 см и шириной до полуметра, в неё устанавливается опалубка и арматура. В цементном растворе следует разместить анкерные болты. На них потом будет закреплена рама теплицы. Фундамент будет выходить из земли на 10 – 15 см.

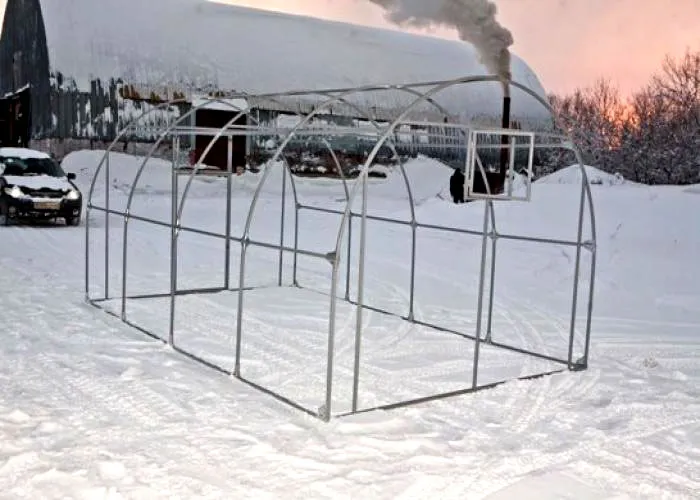

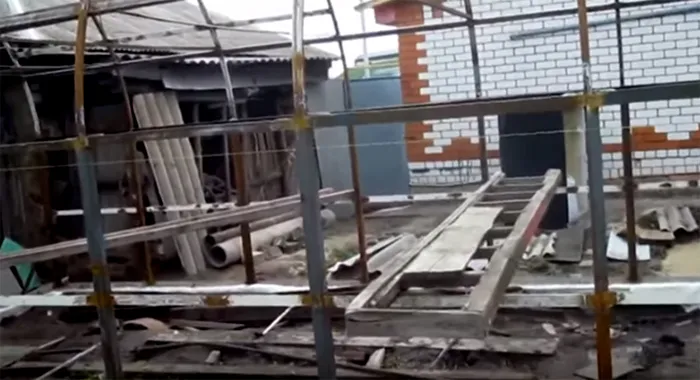

Изготовление каркаса для теплицы
Каркас теплицы – это и есть её основная часть.
Сгиб и установка дуг

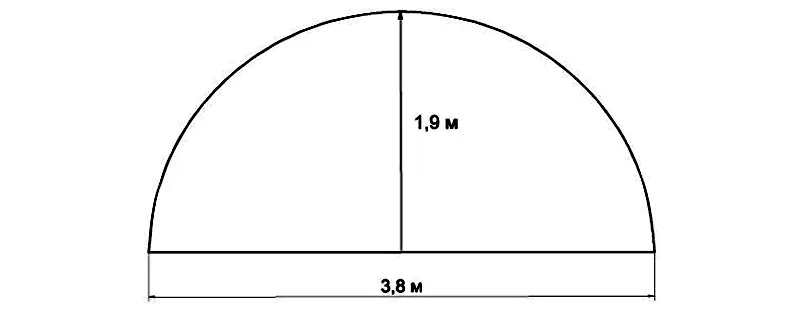

Если решено строить арочную теплицу, то надо из трубы согнуть арки. Это самая непростая и трудоёмкая часть строительства. Их сгибают на специальном устройстве – трубогибе. Но покупать его дорого, можно попытаться взять в аренду. В отсутствие такого приспособления придётся изменять геометрию труб вручную. Чтобы арки получились одинаковые, надо изготовить шаблон нужных размеров и нужной формы. А далее воспользоваться либо летним, либо зимним способом изгибания труб.
Суть способов в том, что труба летом заполняется хорошо просушенным песком, а зимой заливается водой и замораживается. Перед засыпкой или заливкой в один открытый конец трубы забивается деревянная пробка, а после засыпки или заливки закрывается и другой конец. После этого трубу можно с малыми усилиями гнуть по шаблону.
Сварочные работы
Сначала болгаркой нарезаются трубы в размер, затем их надо сварить.
Сварочные работы требуют наличия определённого умения и соблюдения техники безопасности. Если сварка выполняется с привлечением помощника, то и сварщик, и помощник должны быть одеты в защитную (брезентовую) одежду и пользоваться защитной маской или очками. На пламя сварки смотреть незащищёнными глазами нельзя.
Для выполнения сварочных работ рекомендуется применение аппарата инверторного типа. Инвертор преобразует переменный ток из электрической сети 220 В в переменный ток повышенной частоты. Аппарат имеет целый ряд преимуществ над устройствами других типов:
- он недорогой;
- имеет малый вес – 5-6 кг;
- может работать при пониженном до 170 В сетевом напряжении;
- при работе не сажает напряжение в сети;
- выдаёт ток до 200 А;
- работает с электродами 3 мм;
- удобен для работы с изделиями переменной толщины;
- длительность непрерывного цикла работы до 6 мин;
- исключено залипание электродов;
- удобен для новичков в сварочном деле.

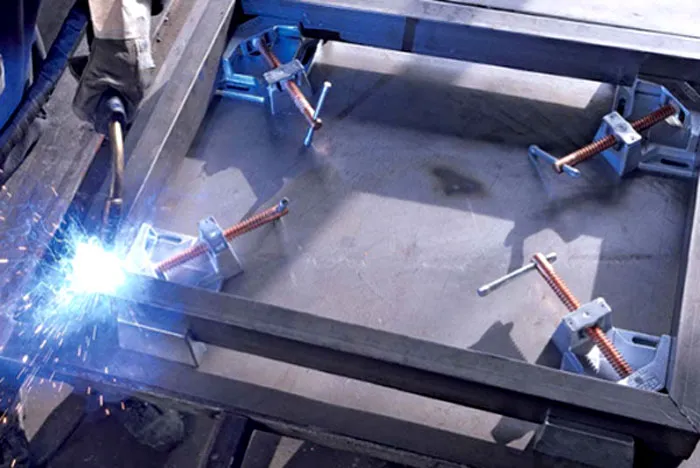

Свариваемые детали следует выкладывать на металлическом некрашеном столе и фиксировать струбцинами. Сварщику рекомендуется стоять на деревянной подставке.
Сначала варятся крупные рамы, потом различные стяжки. Для прочности в углах можно вваривать «косынки». Полная сборка теплицы ведётся на площадке. Здесь уж точно нужен помощник. Вертикальность установки элементов обязательно контролировать по отвесу. Сначала устанавливаются первая и последняя рамы, затем с заданным шагом устанавливаются и привариваются остальные. Сначала выполняется точечная прихватка, затем проверка, коррекция и затем уже окончательная сварка.
После сварки элементы конструкции необходимо зачистить металлической щёткой, удалить всю окалину, убрать заусенцы. Потом стоит всё загрунтовать и покрасить. Эти действия защитят конструкцию от коррозии.

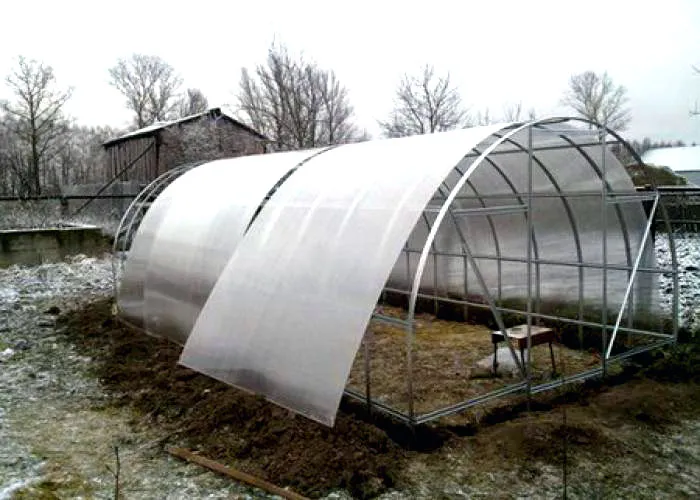

Монтаж обшивки
Если покрытие выполняется листами поликарбоната, то порядок действий такой:
- уложить лист в нужное место;
- по линии крепежа просверлить отверстия;
- завинтить саморезы с прокладкой резиновой шайбы;
- установить следующие листы;
- снять с листов защитную плёнку;
- при необходимости прорезать отверстия для форточек;
- швы промазать силиконовым герметиком;
- первый и последний листы устанавливаются с выпуском 15 см.
Обустройство входа
В одном из торцов теплицы делается входной проём шириной до 800 мм и навешивается на петлях дверь. Достаточно поворотной ручки с защёлкой, чтобы дверь не распахивало ветром.
Статья по теме:
Парники и теплицы из поликарбоната. Размеры, цены изделий ведущих производителей, характеристики, разновидности, плюсы и минусы разных конструкций, особенности сборки и использования, отзывы пользователей — читайте в нашей публикации.
Заключение
Чтобы почти круглый год на столе были свежие овощи, а помидоры росли с начала лета до поздней осени, надо на участке обязательно построить теплицу. Она должна быть большой и прочной, чтобы простояла много лет без ремонта. Сооружение теплицы – очень увлекательное занятие.
Предыдущая
Следующая
Какой сваркой лучше варить профильную трубу?
Для сварки профильной трубы рекомендуется использовать сварочный метод MIG/MAG (Metal Inert Gas / Metal Active Gas) или сварку полуавтоматом.
Метод MIG/MAG является наиболее эффективным и быстрым способом сварки металлических конструкций, в том числе и профильных труб. Он осуществляется за счет создания электрической дуги между сварочным электродом и свариваемым металлом при помощи защитного газа (инертного или активного), который обеспечивает защиту сварочного шва от воздействия кислорода и других внешних факторов.
Также можно использовать метод TIG (Tungsten Inert Gas), который позволяет добиться более высокого качества сварочного шва, однако он более трудоемкий и медленный, чем MIG/MAG, что делает его менее пригодным для сварки крупных конструкций.
В любом случае, для сварки профильной трубы необходимо выбрать оптимальный сварочный метод в зависимости от характеристик трубы, ее толщины, металлических свойств и других факторов.
