Чертежи столярного верстака — 11 проектов для мастерской

Для удобной обработки небольших заготовок потребуется столярный верстак. Такой рабочий стол в большинстве случаев изготавливается из дерева. Столешница обычно создается из массивной доски, а в качестве основы используются бруски.

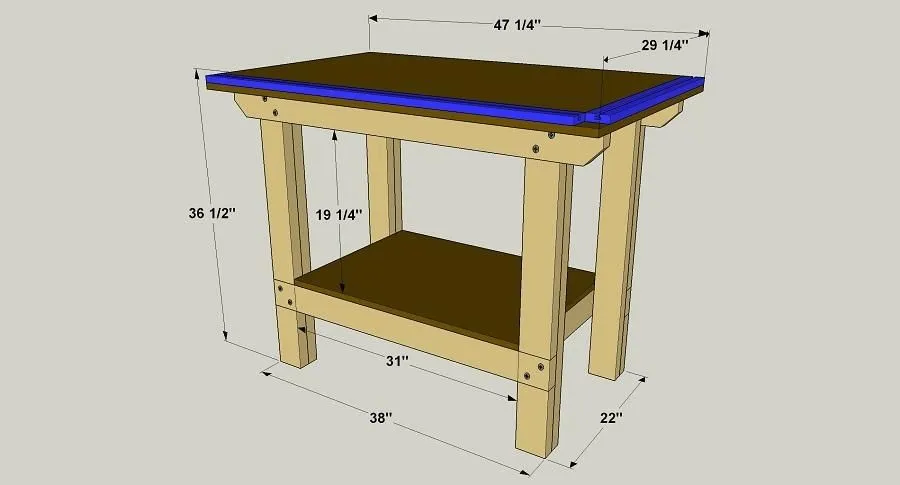

Стандартный небольшой столярный стол, указанные размеры помогут при выборе места для размещения. Конструкция в сборке проста, вполне возможно сделать своими руками при должном усердии.

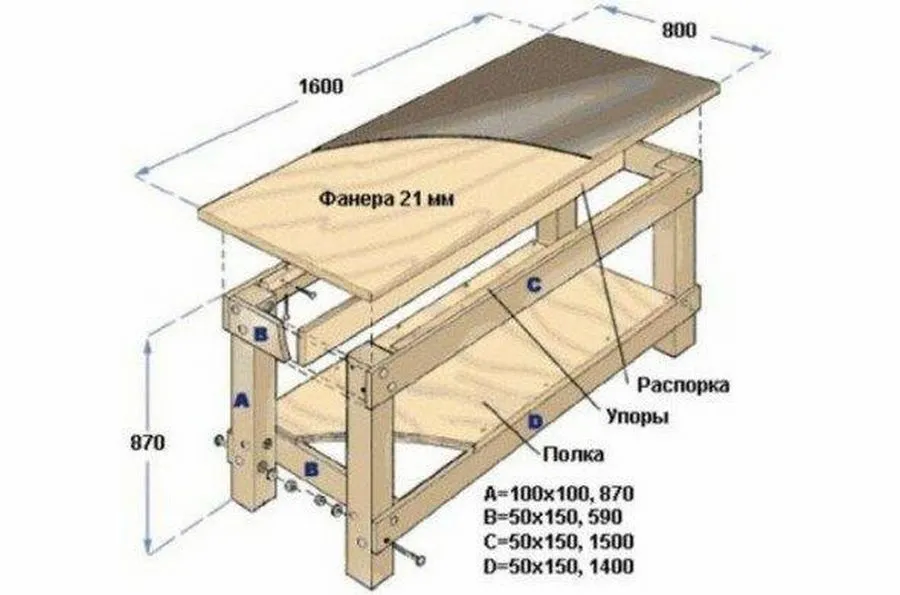

Вариант столярного стола изготовленный из фанеры. Присутствует небольшая полка, конструкция укреплена упорами. Небольшой компактный вариант, не занимает много места в помещении.

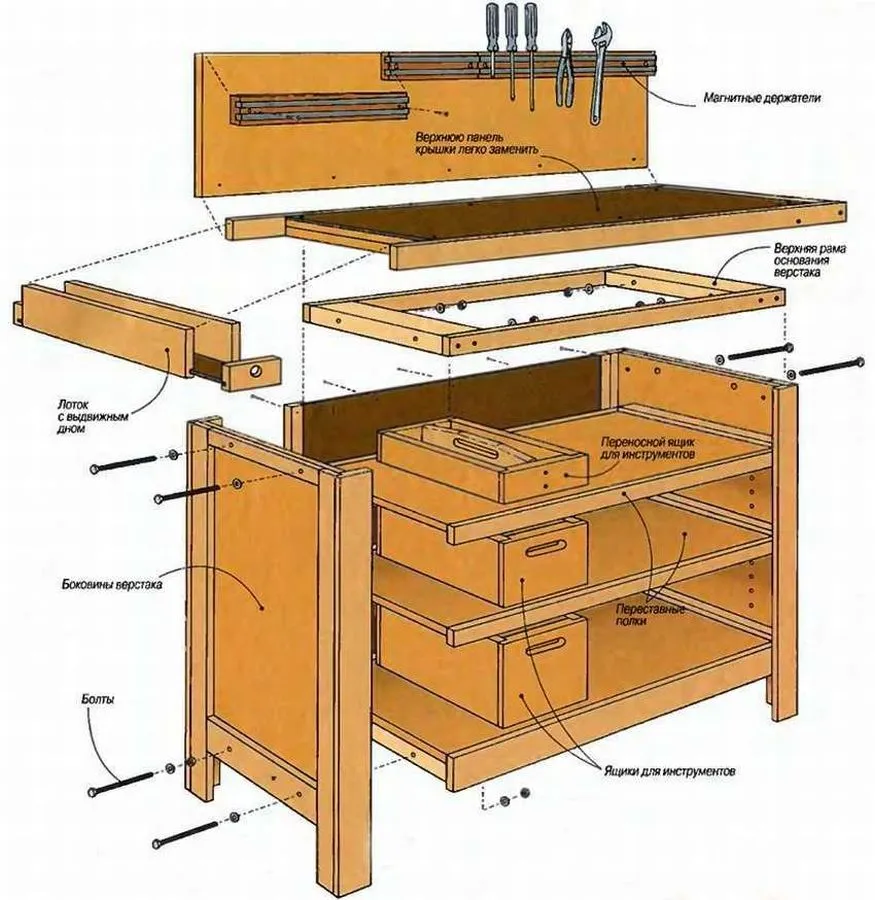

Впечатляющая конструкция с большим функционалом, много места для размещения инструментов и принадлежностей.  Присутствуют полки, ящики и магнитные держатели для мелких инструментов.

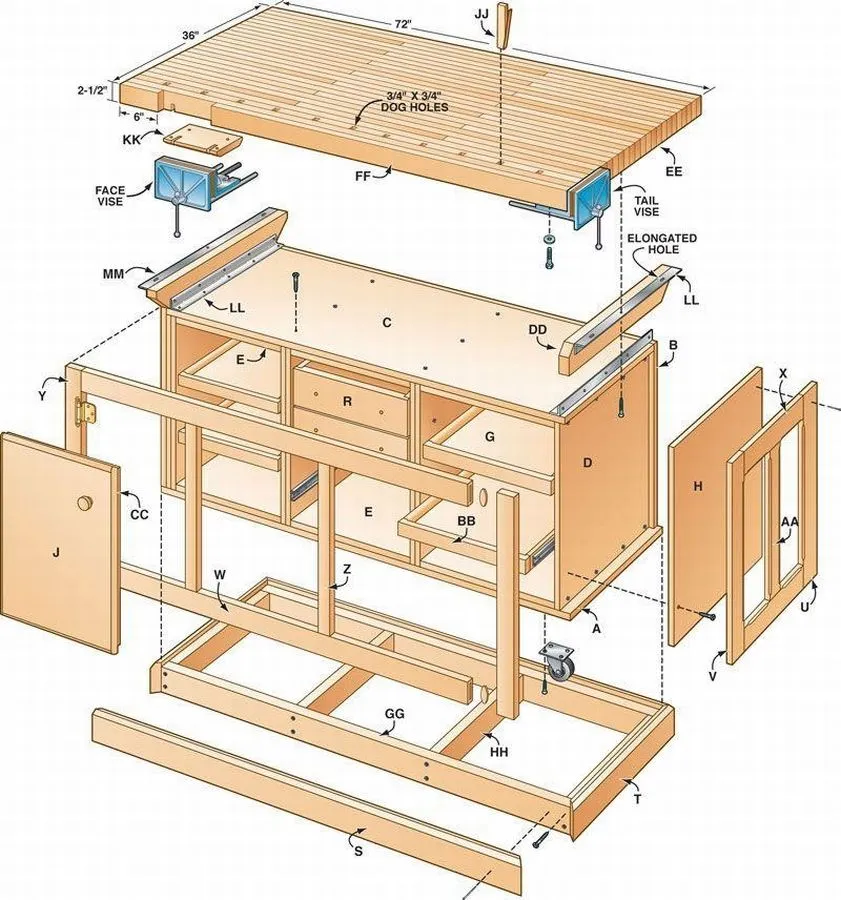

Столярный стол с большим количеством полок, на чертеже присутствует шкафчик. В столешнице присутствуют закрепленные тиски для работы с заготовками.

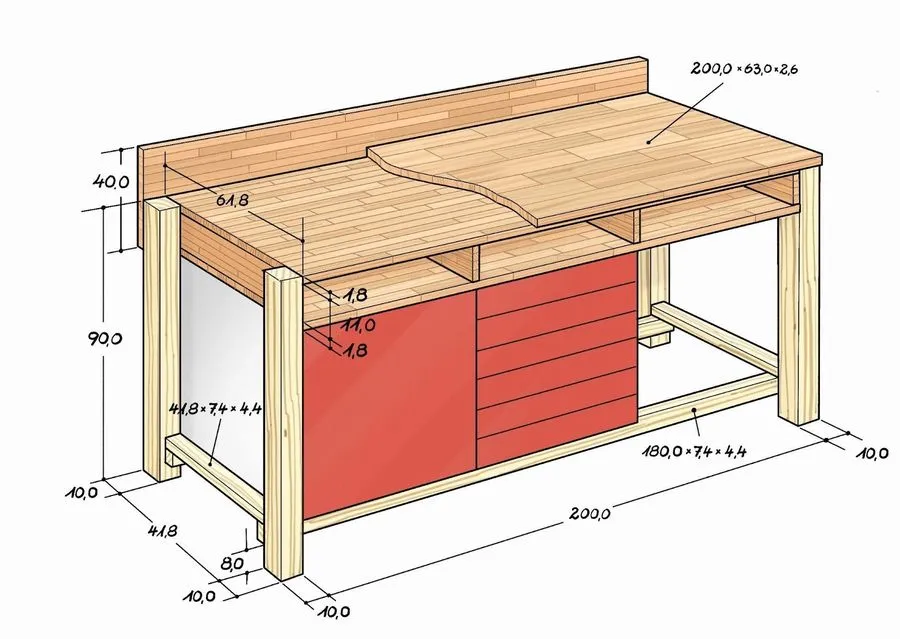

Еще один вариант чертежа столярного стола, столешница состоит из слоев рейки и фанеры.

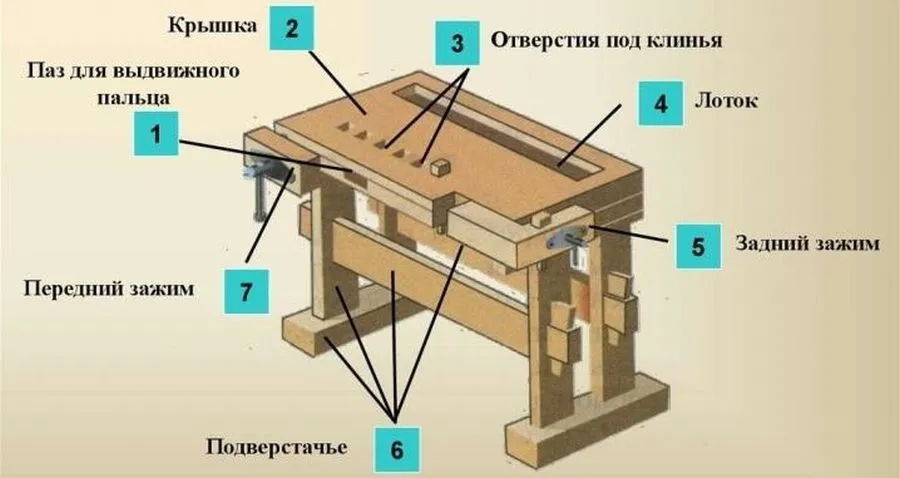

Рабочий стол с указанием наименований основных элементов данной конструкции.

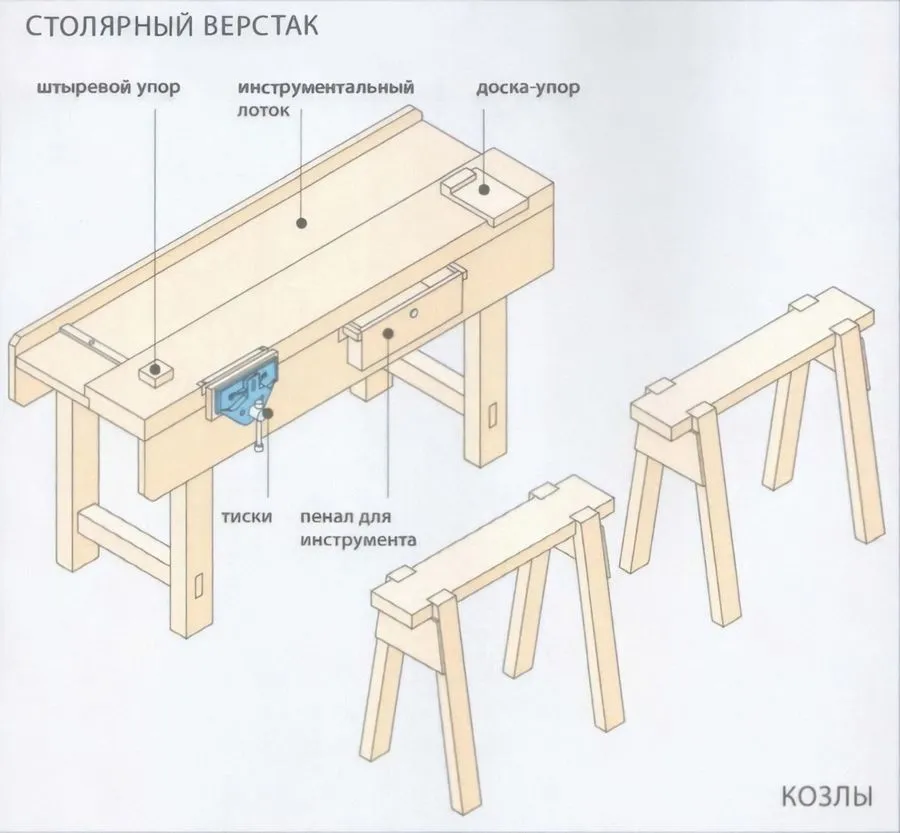

Столярный стол с установленными тисками и пеналом для хранения инструментов.

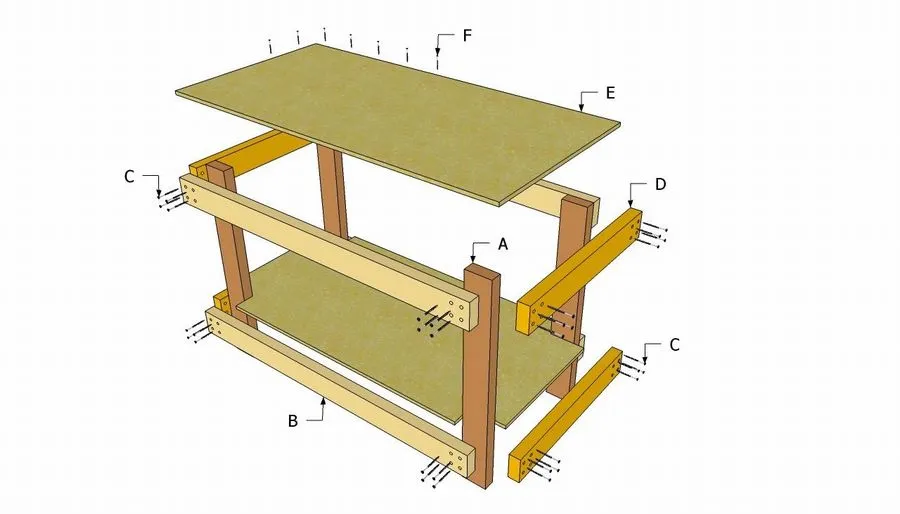

Чертеж столярного стола в разборном виде, состоит из небольших досок и брусков.

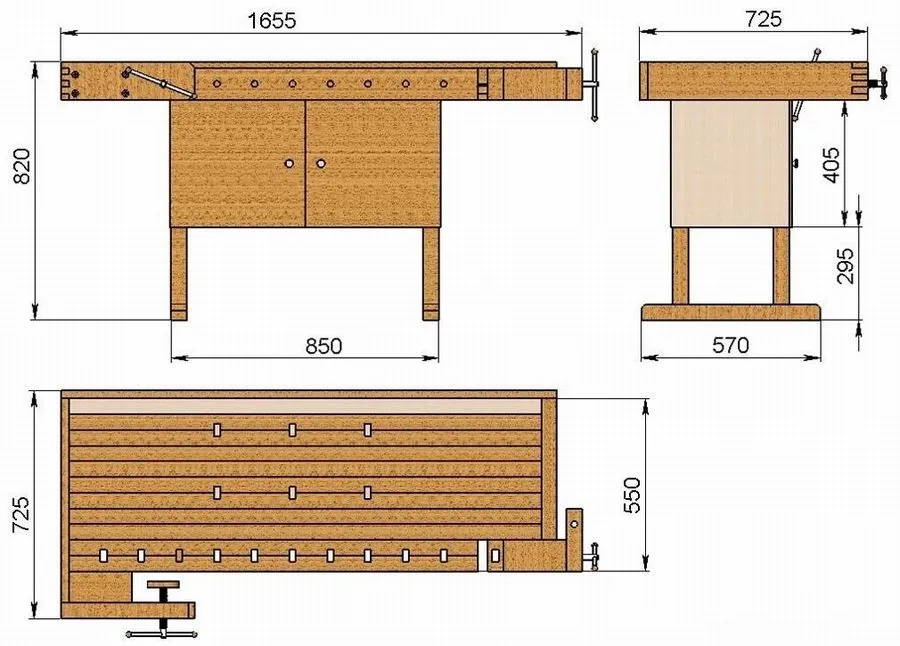

Рабочий стол стандартного размера с большим шкафчиком. В нем можно хранить в том числе и массивные инструменты. Всегда удобно иметь под рукой нужные рабочие инструменты.

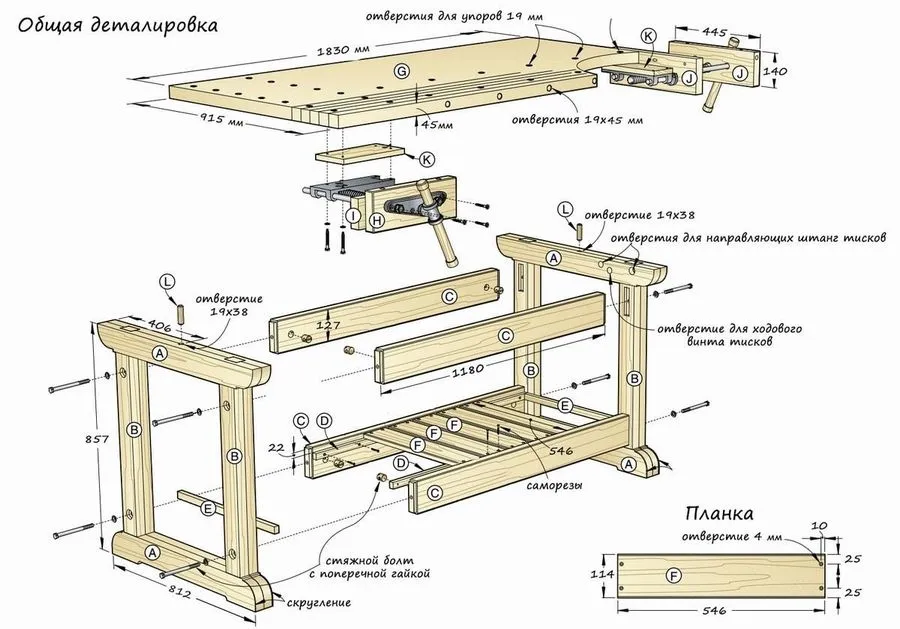

Подробный чертеж столярного стола с указанием всех комплектующих вплоть до мелочей. Прописаны все размеры и диаметры отверстий.

Стандартный вариант столярного стола, прост в использовании и в изготовлении.
