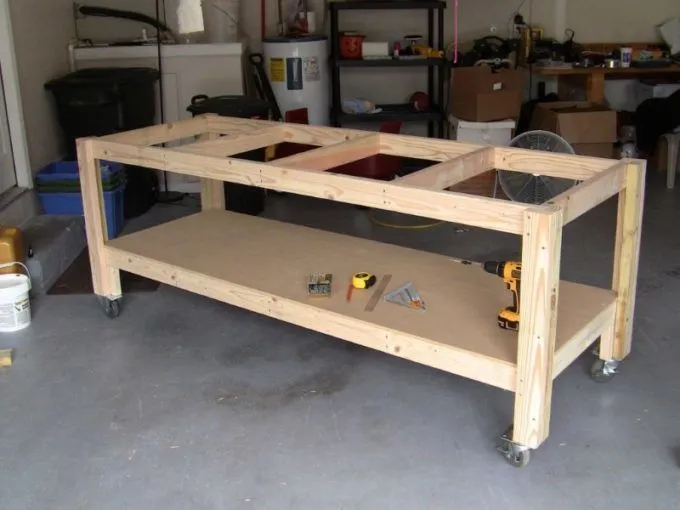

• Столярный верстак своими руками: сборка основания
• Как сделать верстак из дерева своими руками: монтаж тумбы и столешницы
• Заключительный этап сборки верстака для столярных работ
• Видео: столярный верстак своими руками

Столярный верстак своими руками: как организовать удобное рабочее место

Для создания удобного рабочего уголка по обработке дерева необязательно покупать специализированный стол. В данной статье вы найдете информацию, которая позволит вам легко и быстро справиться с этой задачей: оптимальные габариты структур и чертежи, полезные советы и подробное пошаговое описание всей процедуры, а также наглядные фотографии. Таким образом, вы сможете создать свой собственный «столярный верстак по чертежам».

Имея элементарные навыки работы с этим материалом, можно изготовить столярный верстак своими руками. В статье содержится информация, которая поможет легко и быстро справиться с этой задачей: оптимальные размеры конструкций и чертежи, полезные рекомендации и пошаговая технология с подробным описанием всех действий, а также наглядными фотографиями.

Верстак в гараж: варианты верстаков, как сделать своими руками (прочитать подробнее)

Имея минимальные навыки, можно сделать столярный верстак своими руками.

Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

• сборку деревянных конструкций;
• изготовление деталей из древесины;
• обработку заготовок лакирующими составами и другими средствами.

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева.
На заметку! Столярный верстак в традиционном исполнении предназначен для работы с пиломатериалами, длина которых не превышает 3-3,5 м. Для работы с более длинными заготовками придется воспользоваться верстаком плотника.

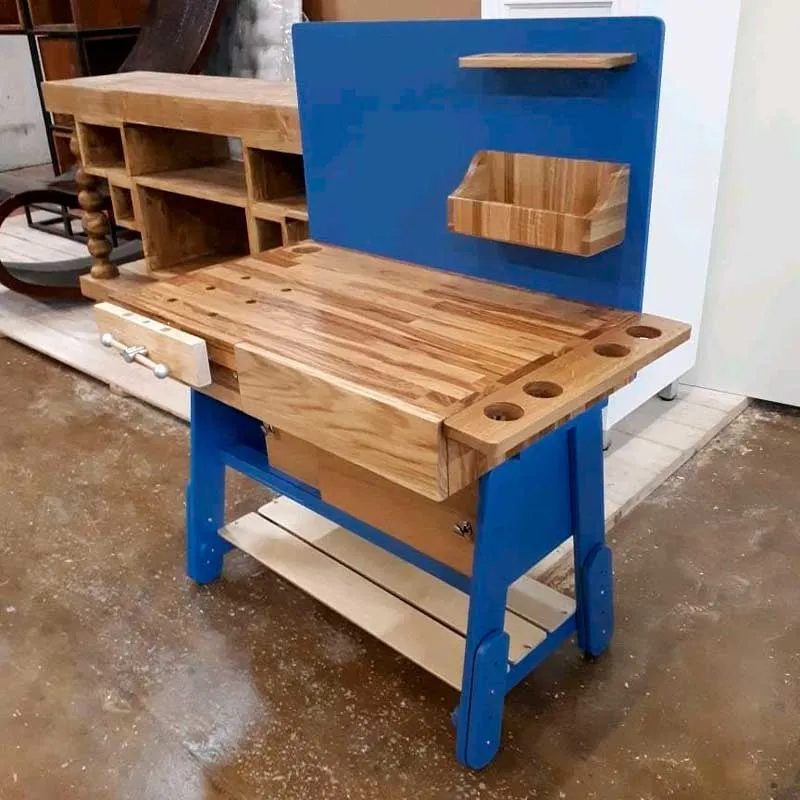

Детский верстак

Детский столярный стол – это место, где ребенок может учиться работать, делать самоделки и модели.

Его вовсе не обязательно покупать – проще сделать его самому с учетом планировки детской комнаты.

Детский верстак из поддонов

Если имеется пара деревянных поддонов – они отлично подойдут. Одни из поддонов послужит столешницей, второй полкой. Оба поддона скрепляются боковыми ножками и получается устойчивый верстак. Часть поддонов можно отпилить ножовкой, чтобы верстак имел нужную ширину.

Сверху столешницы лучше укрепить лист фанеры. Теперь изделие нужно тщательно ошкурить, покрасить и рабочее место для ребенка готово.

Детский складной верстак

Складной детский стол делается по принципу гладильной доски. К верхней столешнице из толстой фанеры крепятся на петле ножки из металлической трубки, снизу на ножки надевается резиновая трубка, чтобы исключить скольжение по полу.

Разложенные ножки должны надежно фиксироваться в разложенном состоянии так, чтобы исключить самопроизвольное складывание.

Складной верстак может крепиться к стене боковой кромкой с помощью петли. В этом случае после того, как ножки сложены, он остается на стене, повиснув вдоль нее и не занимая пространство.

Как сделать верстак для детей

Верстак делается с учетом роста ребенка. Понадобится доски и брус. Брус для ножек, а доски для столешницы и полки. Основа конструкции – самодельный стол размером примерно 40х80 см.

К задним ножкам крепим саморезами доски высотой 140-150 см. На них прикрепляем фанерный щит, на котором будем вешать инструменты.

Под столешницей собираем полку – она нужна для жесткости конструкции и чтобы складывать инструменты, материалы, поделки.

Видео: как сделать стол-верстак для ребенка.

Делайте рабочее место для ребенка вместе с ним – это стимул для дальнейшего творчества. В этом отношении покупной верстак будет проигрывать, легко превратившись в больше не интересную игрушку.

Как сделать деревянный зажим для верстака

Для детского верстака можно ограничится простым упором для фиксации обрабатываемых деревянных изделий в виде «ласточкиного гнезда» или деревянного штифта, вставляемого в глухое отверстие в столешнице. Упором и одновременным зажимом является планка с двумя штифтами.

Деревянный зажим для кромки

Кромку удобно прижимать струбцинами, но можно сделать и специальный зажим. Для этого в боковую кромку столешницы врезается металлический профиль. В его отверстия вставляются металлические болты, на которые одеваются деревянные грубки (одна или две). Поджим осуществляется барашками.

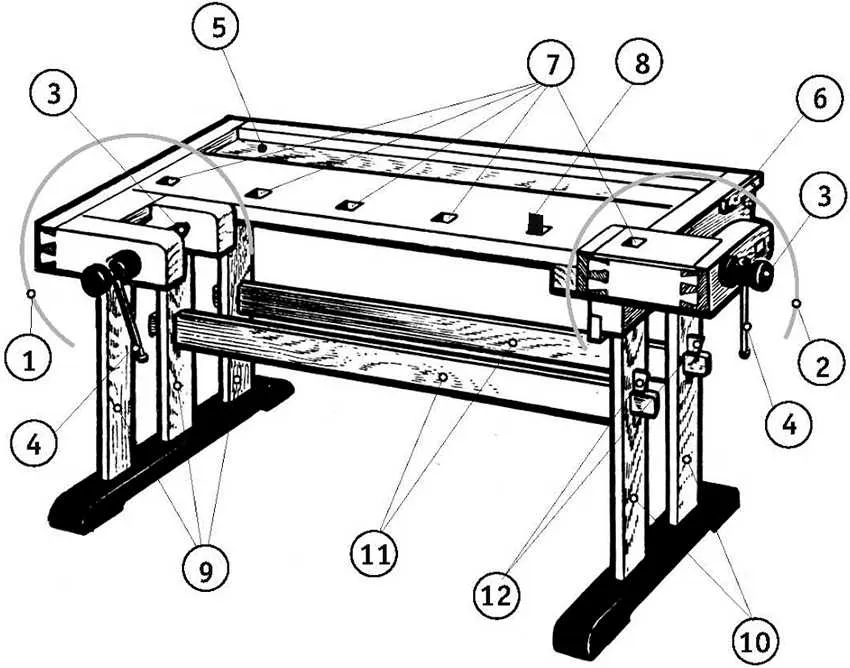

Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.

Обязательные составляющие самого простого верстака – это столешница и несущая рама.

Где поставить столярный стол

Верстак устанавливают там, где предполагают работать. Это может быть гараж, подвальное помещение, отапливаемый или не отапливаемый сарай, навес во дворе. Рабочий стол можно поставить в отдельной комнате дома, предназначенной под мастерскую или в выделенной для этого части комнаты. Многие мастера используют для работы широкий балкон или лоджию.

Чертежи столярного стола всегда разрабатываются под конкретное место установки. Если места для работы совсем нет, можно подумать о разборном столе.

Материалы для изготовления рамы и крышки столярного стола

В процессе обработки деревянных заготовок рабочая поверхность подвергается серьезным нагрузкам, поэтому к ней предъявляются повышенные требования. Независимо от того, изготавливается ли обычный или складной столярный верстак своими руками, его конструкция должна быть прочной и жесткой.

Качественно выполненная рама должна выдерживать все виды нагрузок:

1. Статические. Возникают под воздействием большого веса, если на столе обрабатывается массивная заготовка.
2. Динамические. Являются побочным эффектом таких процессов, как сверление, пиление, удары и т. п.

Прочностные характеристики рамы зависят от таких факторов, как надежность крепежных элементов (гвоздей, болтов, гаек, шурупов) и тип материала, из которого она выполнена. Подверстачье изготавливается из древесины хвойных пород, например, сосны. Хотя для этих целей также подойдет липа или клен.

Столешницу для верстака изготавливают из древесины, обладающей высоким показателем прочности:

• бука;
• дуба;
• клена;
• ясеня и т. п.

Для создания крышки столярного стола своими руками специалисты рекомендуют брать клееный щит. В этом случае не придется тратить много сил и времени на подгонку древесины. Полноценная заготовка в виде клееного щита избавит от необходимости раскраивать материал, обрабатывать его кромочную часть, а затем склеивать и выравнивать. Готовый щит обойдется немного дороже, но это стоит того.

На заметку! В процессе работы с деревянными заготовками можно случайно повредить крышку электроинструментом. Чтобы это предотвратить, для столешницы верстака из фанеры или ДВП можно изготовить дополнительный настил. Он вырезается в соответствии с формой и размерами крышки. Лучше, если защитный настил будет изготовлен вместе с верстаком.

Материалы для изготовления

Изготовление верстака начинается с выбора материала. При этом стоит учитывать особенности конструкции и вид рабочей поверхности.

Мобильные станки могут быть комбинированными в плане используемого материала. Многие делают деревянную столешницу, которую потом обшивают нержавейкой.

Для изготовления каркаса обычно используется доска с параметрами 4×8 см или брус 5×10 см. столешница формируется из шпунтованной доски твердых пород деревьев. Сверху накрывается листами фанеры.

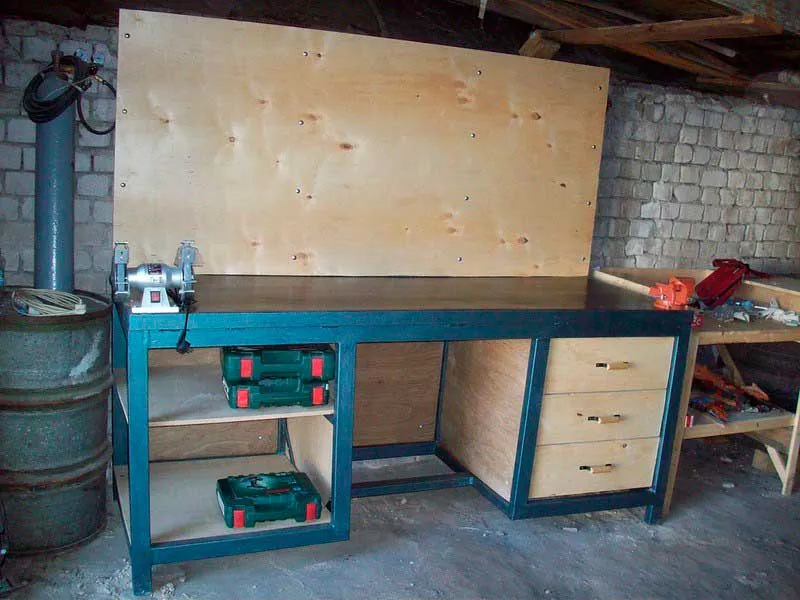

Для крышки иногда используется металл. Это нержавейка для укрытия столешницы, железные трубы или профиль для формирования основного каркаса. Остальные части можно изготовлять из фанеры и дерева.

Основные виды верстаков: фото конструкций и тисков разного назначения

Чертежи столов, которые можно встретить в интернете, представлены в огромном разнообразии. Чтобы выбрать оптимальный вариант для создания верстака в домашних условиях, лучше заранее определиться с типом конструкции и ее конфигурацией. Существует несколько разновидностей столов, используемых для работы с древесиной.

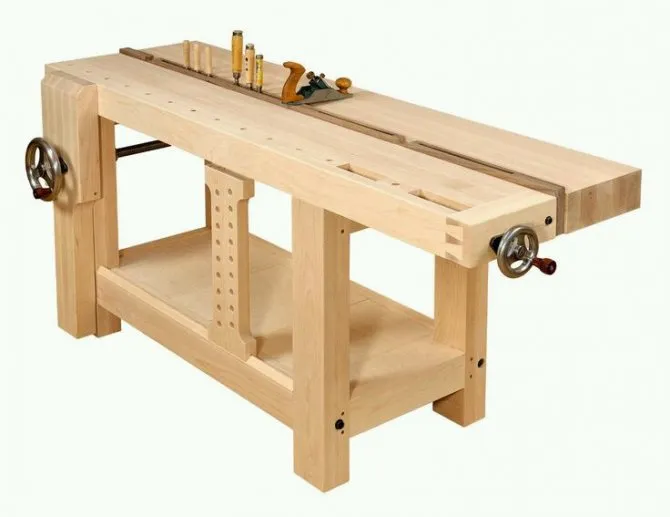

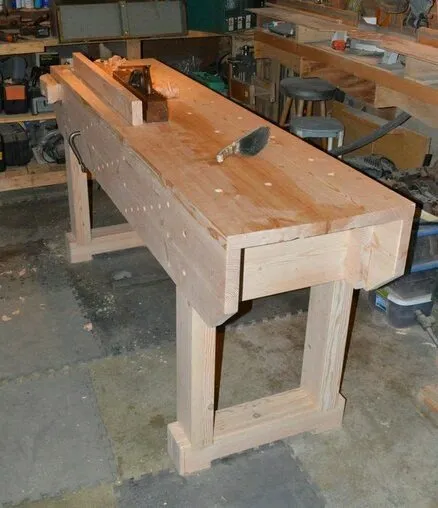

Самую простую в изготовлении конструкцию имеет верстак стационарного типа. Для его создания потребуется минимальный набор инструментов и немного терпения. Такие конструкции преимущественно используются для обработки деревянных заготовок большого размера.

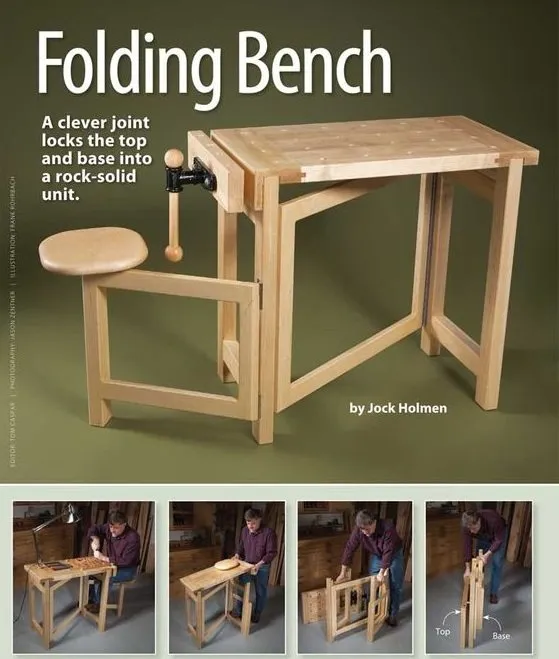

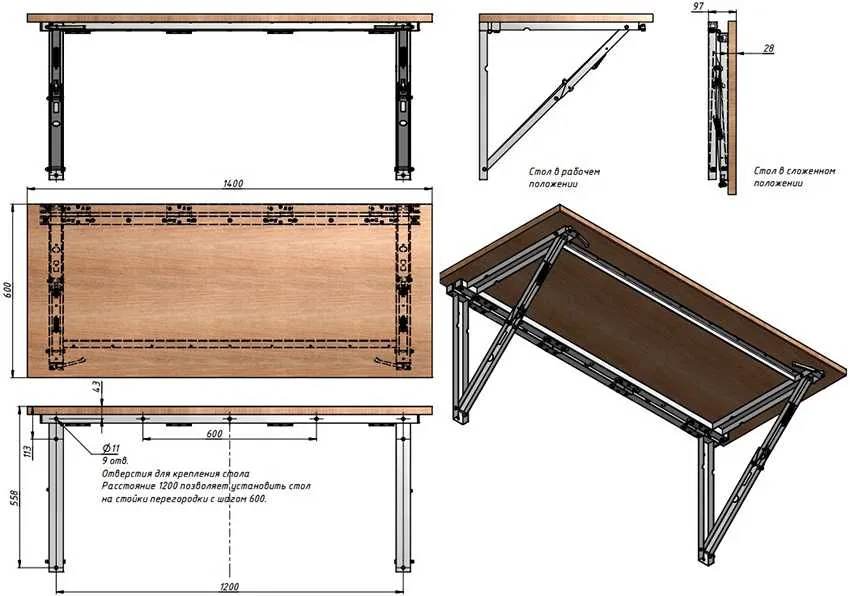

Более сложное устройство имеют столярные верстаки складного типа. Эти изделия достаточно компактны. Их вес не превышает 30 кг. Такие конструкции считаются мобильными и при желании их можно легко переместить с одного места на другое. В складных верстаках нижняя опорная часть может изготавливаться из металла. Это делается для того, чтобы повысить устойчивость конструкции. Мобильные столы предназначены для работы с небольшими деревянными заготовками.

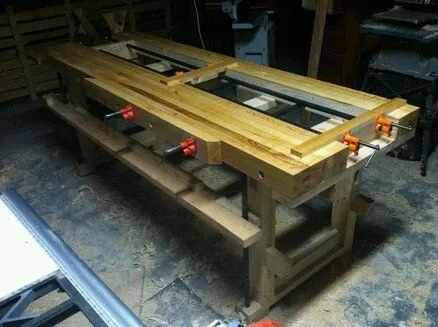

Столярные верстаки бывают еще и составными. В этом случае все элементы конструкции фиксируются с помощью болтовых соединений. Преимущество такого стола заключается в том, что все его компоненты взаимозаменяемы. С другой стороны, чертежи столярных верстаков составного типа достаточно сложны, как и технология их изготовления. С этой задачей может справиться только опытный мастер.

Прежде чем приступить к созданию верстака, нужно подобрать подходящий вариант тисков. При этом обязательно учитывается специфика будущих работ.

Существует несколько разновидностей тисков для столярного верстака:

1. Стуловые – эти приспособления применяются крайне редко, поскольку они рассчитаны на выполнение тяжелых работ.
2. Универсальные – предназначены для работы с заготовками небольшого размера. Для фиксации этого крепежа на крышке верстака используются болты.
3. Специальные – позволяют регулировать положение заготовки как по вертикали, так и по горизонтали, что в значительной степени упрощает работу мастера.
4. Ручные – бывают инструментальными, поворотными и неповоротными.

На заметку! В не поворотных и поворотных тисках ручного типа ширина губок равна 8 см.

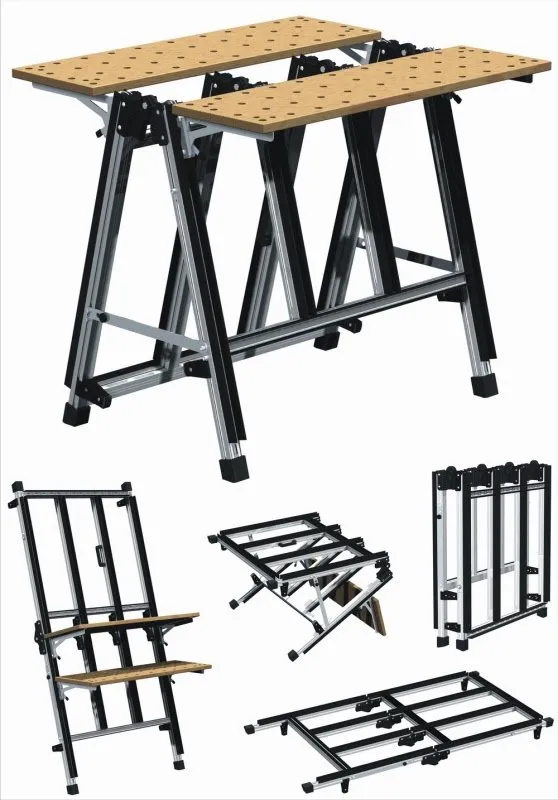

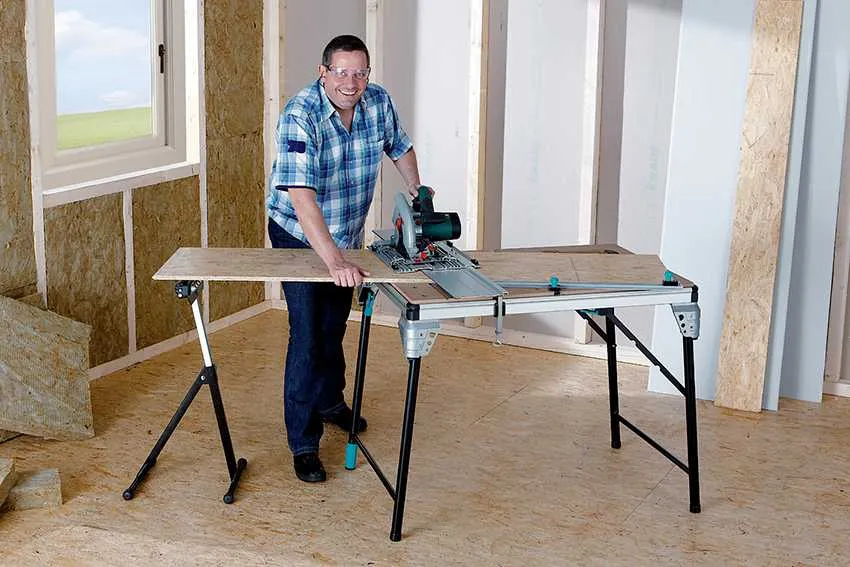

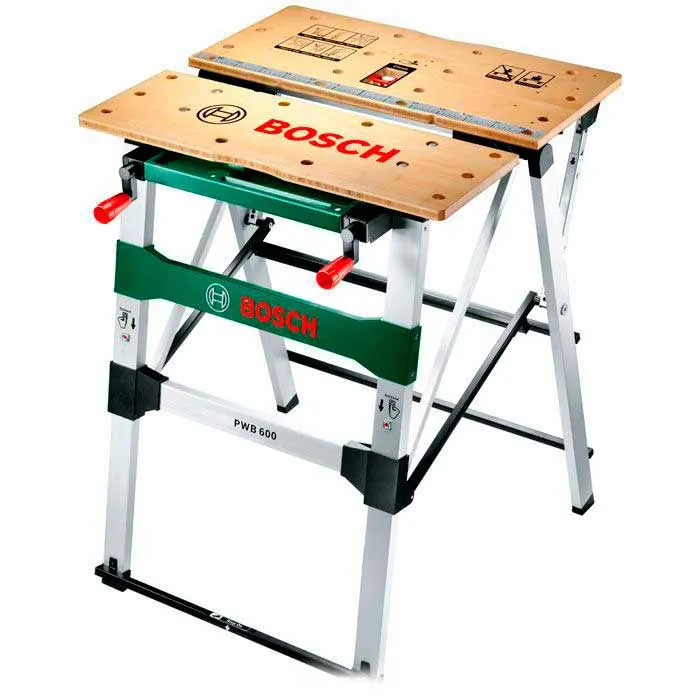

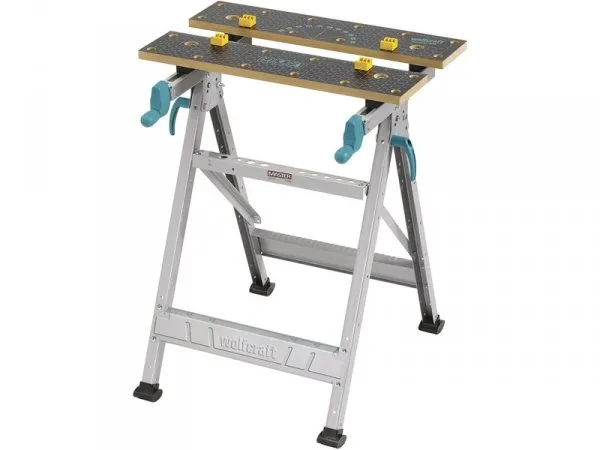

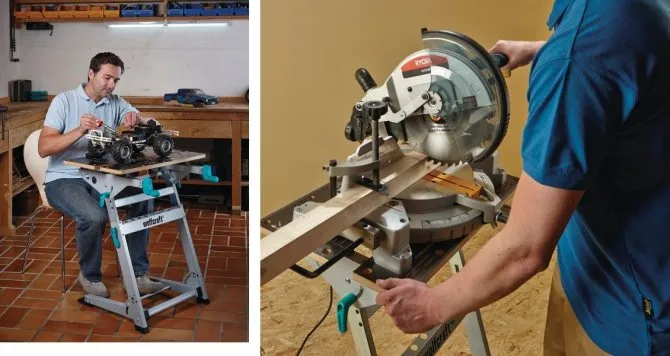

Раскладные мобильные (переносные) верстаки:

Как это ни удивительно большинство промышленно производимых верстаков были сделаны на основе образцов лучших Мастеров-самодельщиков. На данный момент их разнообразие дает самые широкие возможности как домашнему умельцу, так и Мастеру, работающему на объекте. Верстак wolfcraft master 200

Walko пошли еще дальше и оснастили свой вестак — рабочий стол еще большими возможностями трансформаций:

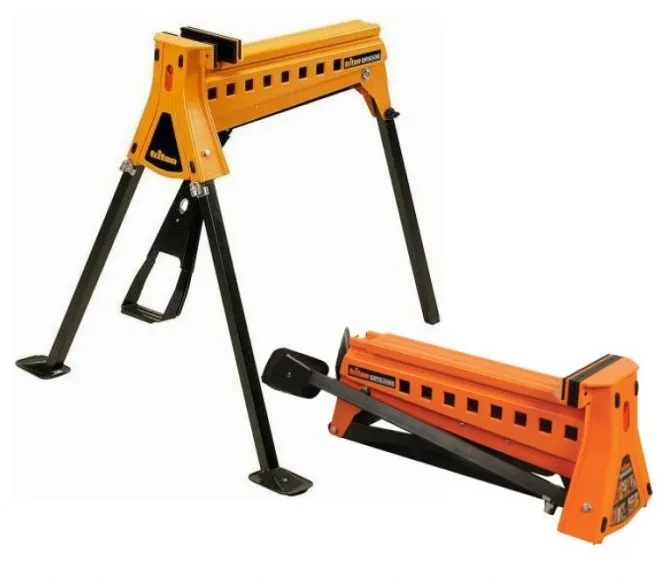

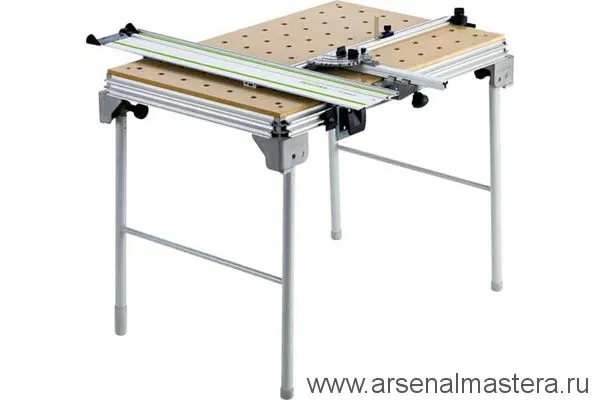

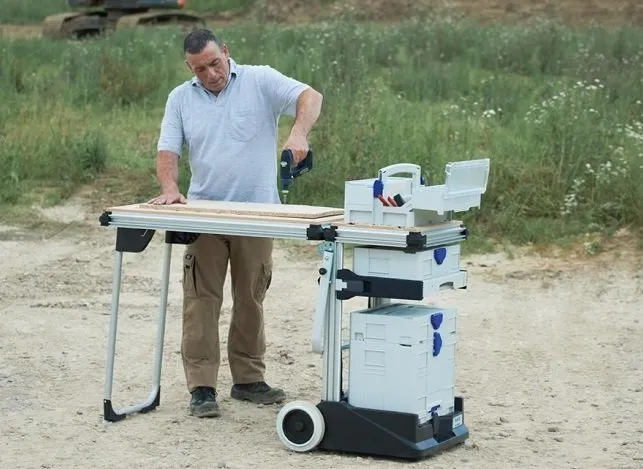

Одним из лучших на наш взгляд решений мобильного и при этом полноценного столярного верстака является рабочий стол Festool MFT-3 ​Его популярность связана с тем, что производитель соединил удобство столярных решений (с креплением упоров и зажимов на столешнице в установочных отверстиях) с решением пришедшим из станочной отрасли, где на алюминиевые профиля с Т-образным пазом устанавливается практически любая оснастка.

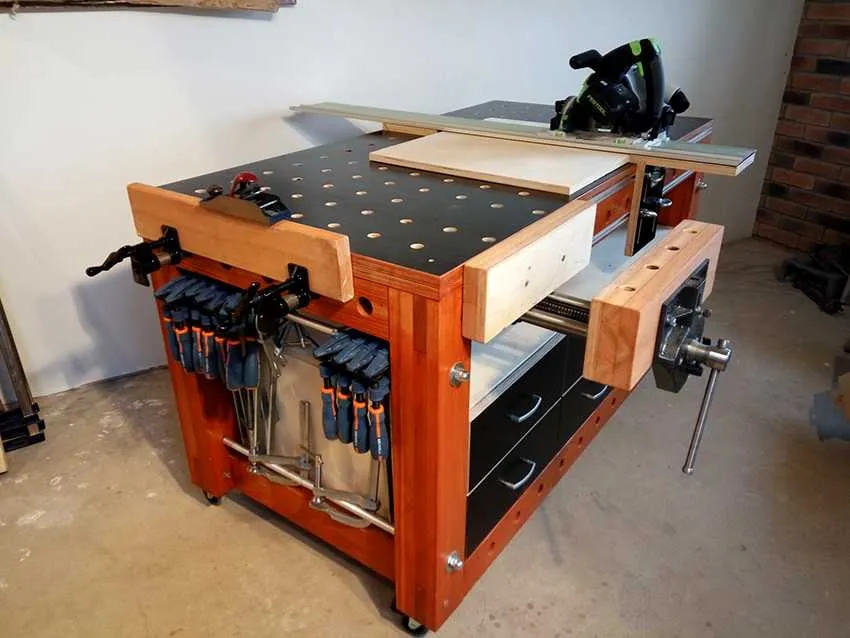

На данный момент существует немало самодельных версий фестуловского стола MFT/3:

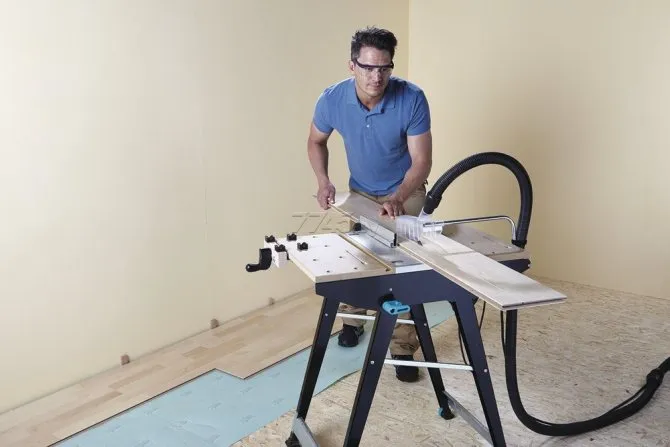

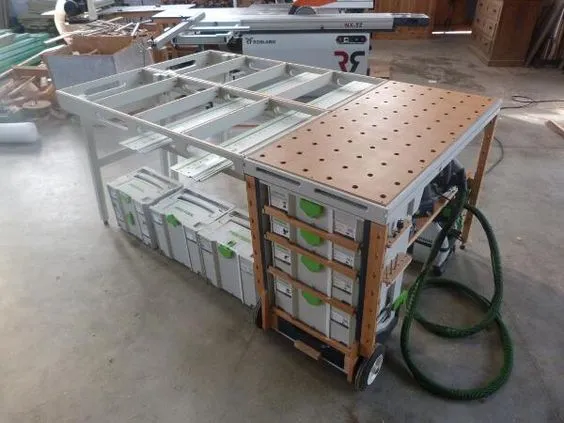

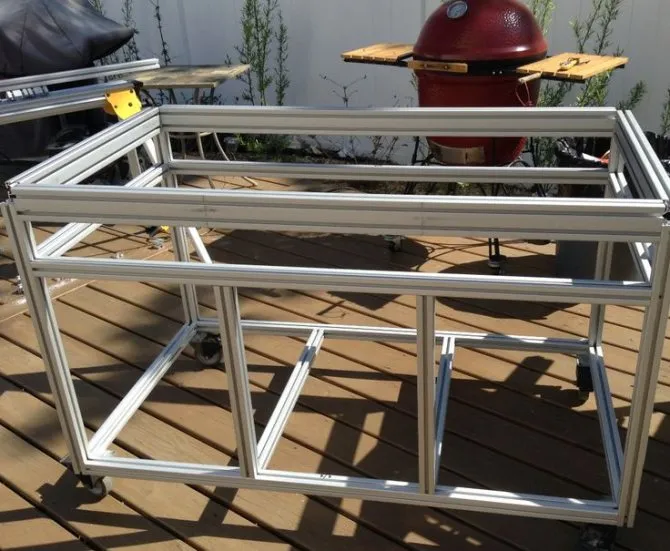

Удачным решением для реализации идеи многофункционального самодельного верстака является использование универсальных станочных алюминиевых профилей (к примеру на базе профилей рельс Kreg):

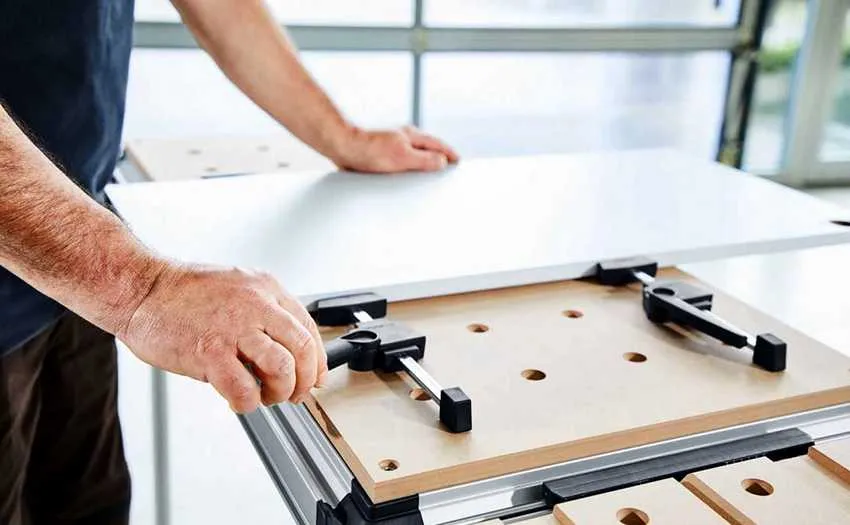

Представляем также Мобильный Рабочий Центр KREG – это:

• верстак;
• козлы;
• монтажный стол, интегрированные по принципу «все в одном»

Как рассчитать размеры верстака в гараж: рекомендуемые габариты

Размеры конструкции подбираются индивидуально в зависимости от предпочтений владельца, а также с учетом предполагаемых видов работ. Ширина типовых конструкций находится в пределах 0,7-1,2 м, а длина составляет от 1,5 до 2 м. Верстаки бывают одноместными и двухместными. Различия между этими конструкциями заключаются в длине и количестве тумбочек с выдвижными ящиками. Если рабочий стол будет одноместным, в этом случае оптимальные габариты столешницы будут составлять 0,8х0,8х1,5 м. В двухместных конструкциях длина увеличена до 2,8 м.

Высоту столярного верстака подбирают с учетом роста мастера, который будет за ним работать. Обычно этот показатель варьируется в диапазоне от 85 до 95 см. Проверить правильность расчетов достаточно просто. Если, стоя у стола, мастер может свободно упереться ладонями в его крышку, значит, высота подобрана верно. Очень важно не ошибиться с этим показателем, поскольку частые вытягивания и сгибания вредны для спины человека и могут привести к быстрому утомлению.

То же самое касается и металлических конструкций, которые могут использоваться еще и для слесарных работ. В любом случае рабочий стол должен быть устойчивым и очень прочным. Минимальная толщина крышки равна 5 см. В качестве обивки применяется текстолит или линолеум, которые защитят столешницу от повреждений. В слесарных верстаках деревянная поверхность рабочего места закрывается стальной крышкой. Минимальная толщина этого покрытия – 5 мм.

Какие инструменты понадобятся

• молоток;
• ножовка или электрический лобзик;
• рулетка или раскладной метр;
• струбцины;
• отвертка или электрический шуруповерт.

Для резки металлических деталей или полировки дерева потребуется болгарка или реноватор.

Если каркас собирается из металлического профиля, не обойтись без сварочного аппарата и защитной маски.

Необходимые материалы

• доски и брус;
• шурупы и саморезы по дереву;
• анкерные болты;
• материал для столешницы (фанера, ламинированный ДСП и т.п.);
• металлический уголок;
• краска.

Для стола с каркасом из металла потребуются сварочные электроды.

Т.к. конструкции верстаков очень разнообразны, то набор материалов будет отличаться для каждого конкретного случая.

Например, если столешница столярного стола будет покрываться металлом, то нужен будет оцинкованный лист. Если запланирована установка выдвижных ящиков, то не обойтись без специальной фурнитуры.

Столярный стол не нуждается в дополнительной отделке. Достаточно отполировать доски. Можно также окрасить его в любую стойкую краску, либо покрыть бесцветным или темным лаком.

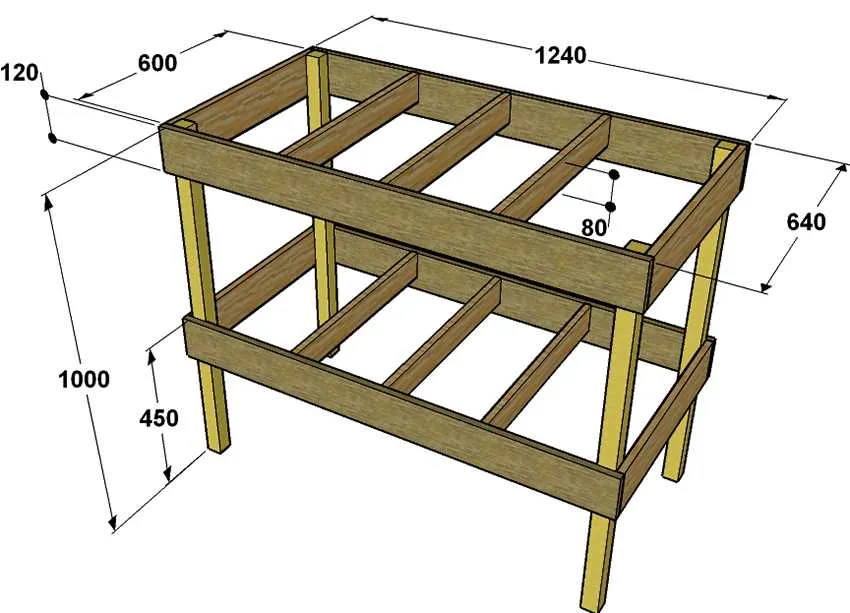

Чертеж столярного верстака с размерами

Конструкций верстаков существует масса. Несложно самому сделать чертеж, опираясь на то, что оптимальная высота стола для работы должна находиться на уровне 85-95 см.

Высота зависит от роста мастера. Нужно рассчитывать на то, чтобы стоящий у стола мастер мог свободно опереться на его поверхность ладонями.

Он не должен сутулится или разводить руки в стороны. Если получилось, то высота верстака правильная.

Ширина и длинна стола зависят от места для его установки. В качестве примера приводим конструкцию столярного стола из дерева с нижней полкой и деревянными тисками. Это многофункциональный верстак разных работ.

Детали собираются с использованием шипов. Пазы для шипов выбирают либо ленточной пилой, либо остро заточенной стамеской. Делать пазы и шипы требуется тщательно, без спешки, чтобы не ошибиться с размерами. Соединение усиливают столярным клеем.

Изготовление и сборка боковин

Боковина верстака состоит из опоры, царг и ножек. Опора и царги состоят из двух половин с фигурными вырезами. Сделать их можно ленточной пилой или ножовки по металлу с мелкими зубьями. Дерево из пазов выбирается стамеской. Кромки вырезов царг и опор и шипов на ножках шлифуются.

Лучше всего шипы и пазы делать с помощью пильного станка с пазовым диском. Так обеспечивается высокая точность.

Шипы должны входить в вырезы плотно, не болтаться в них. Дополнительно соединение усиливается столярным клеем. Половинки царг и опор склеиваются и стягиваются между собой саморезами.

Допустимы болтовые соединения. Чтобы болты не откручивались в процессе эксплуатации стола, применяются контргайки.

Часто ограничиваются склейкой царг и опор, но для самодельной конструкции дополнительная надежность не помешает. Боковины можно дополнительно зашить фанерой или ламинированным ДСП, но это не обязательно, хотя фанерные стенки обеспечат дополнительную жесткость конструкции.

Изготовление проножек и подверстачной полки

Проножки обеспечивают горизонтальную связь между обеими боковинами верстака, не позволяя им шататься. Конструкция предусматривает четыре проножки. Все они имеют одинаковые размеры.

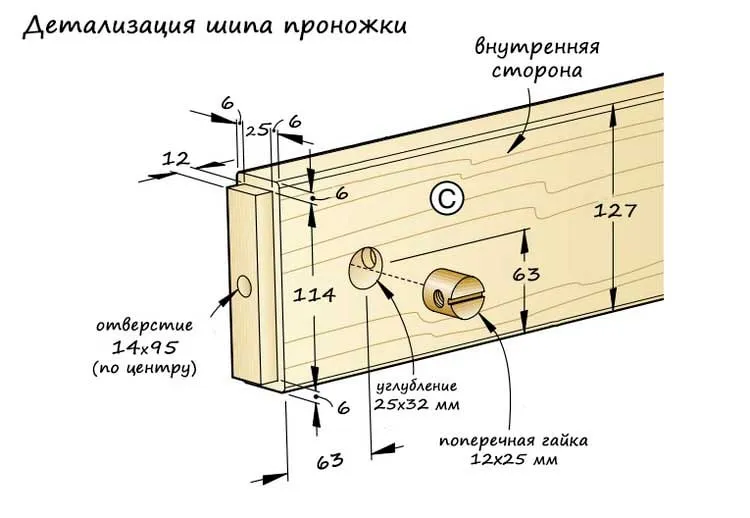

Для соединения проножек и боковин проножки служит шип, который вставляется в пазы на ножках стола. Клей в данном соединении не используют.

Соединение делается разъемным, что позволяет при необходимости быстро разобрать конструкцию для перевозки или перемещения на другое место. Для соединения служит стандартное крепление для мебели, состоявшее из длинного винта и круглой гайки.

В торце проножек и в ножках строго под углом 90 сверлят отверстие диаметром 14 мм. Через ножки оно проходит насквозь, в проножке на глубину 95 мм. Сбоку проножки сверят глухие отверстия на глубину 32 мм для вставки круглых мебельных гаек диаметром 25 мм.

При сборке проножку совмещают с отверстием в ножке так, чтобы длинный болт винт входил до конца глухого отверстия, куда вставляют круглую гайку.

С помощью отвертки ее положение регулируют так, чтобы винт вошел в резьбовое отверстие сбоку гайки. Эту операцию повторяют последовательно с другой боковой стороны, отверткой туго затягивают винты.

С внутренней стороны нижних проножек саморезами прикручивают бруски для установки нижней полки. Их называют опорными планками. На общем чертеже верстака детали обзначены, как D и E.

Затем нужно померить расстояние между внутренними стенками нижних проножек и нарезать доски, чтобы сделать из них нижнюю полку.

Крепятся доски полки саморезами. Вкручивать их лучше под небольшим углом так, чтобы они проходя через доску полки, закреплялись в опорных планках. Достаточно одного самореза с края каждой доски. Доски лучше всего укладывать плотно, без щелей.

Монтаж верстачной крышки

По центру верхних торцов цанг и с внутренней стороны крышки верстака сверлятся глухие отверстия диаметром 19-20 мм шириной 32 мм под деревянные шипы. На общем чертеже они обозначены буквой L.

Все отверстия лучше всего сверлить с использованием покупных или самодельных кондукторов, что позволяет точно выдержать глубину и угол отверстия.

Можно вместо шкантов прикрепить верхнюю крышку к боковинам с помощью металлических уголков и саморезов. Соединение будет прочным и надежным, но в случае необходимости разборки конструкции, придется выкручивать саморезы, чтобы снять крышку. Способ крепления больше всего подходит для верстака, который не планируется в будущем разбирать.

Установка верстачных тисков

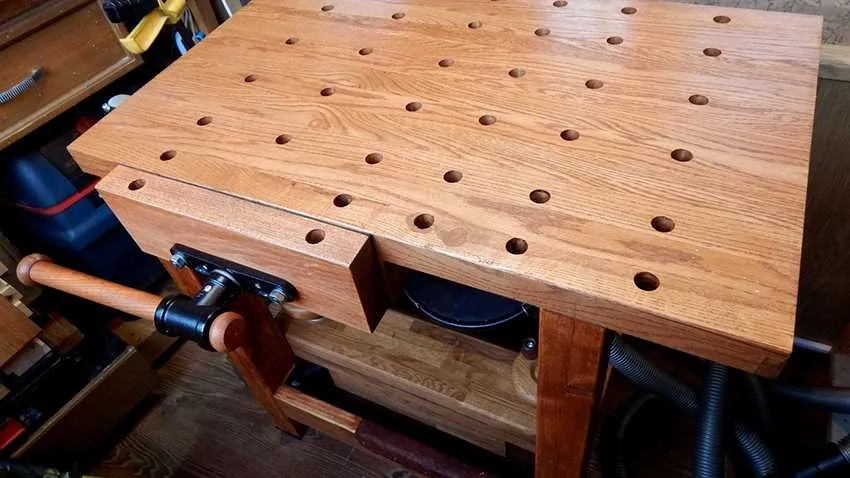

Существуют различные конструкции тисков. Для крепления стандартных слесарных тисков придется делать три сквозных отверстия в крышке стола и закреплять тиски болтовым соединением.

Столярные тиски имеют иную конструкцию крепятся на боковой поверхности рабочего стола. Для этого в одной из царг сверлят три отверстия для винтовой направляющей тисков и двух крепежных болтов.

Чтобы точно просверлить отверстия, начерните кромки болтов и направляющей гриферем карандаша, прижав их к месту, где планируется укрепить тиски. По грифельным отпечаткам будет легко сделать отверстия так, чтобы они идеально подходили под тиски.

Попадаются также тиски, которые крепятся в поверхности стола саморезами. Грубки для столярных тисков лучше всего вырезать из твердых пород дерева, чтобы они не треснули в процессе работы. Это может быть дуб, бук, акация, вишня и др.

Видео — как сделать столярный стол своими руками в домашних условиях

Сделать универсальный верстак не так и сложно. Самодельный стол будет иметь функциональность и размеры, которые требуются мастеру.

Ящики для хранения инструмента в столярном столе

Ящики для столярного стола можно купить уже готовые или сделать из самостоятельно. Для боковин самодельных ящиков используют тонкие доски или планки из фанеры, дно делают из тонкой фанеры толщиной 3-5 мм. Кромки боковых досок можно соединить в шип или скрепить с помощью металлических уголков.

Тумба для ящиков делается по размеру ящиков. Одной ее стенкой служит боковина верстака, для второй можно выпилить лист толстой фанеры либо установить две вертикальные доски. Ширина тумбы должна на 1-2 см превышать боковой размер ящиков. Это нужно для установки фурнитуры и легкого движения ящиков. Направляющие приобретаются в мебельных магазинах.

Простейшими направляющими могут служить горизонтальные деревянные бруски.

Используйте ящики от старой мебели

Если у вас остались ящики от старой мебели, то можно использовать их. Их следует укрепить. Для этого замените их дно на фанеру толщиной 3-5 мм, скрепите ее с боковыми стенками и их между собой металлическими уголками.

После укрепления в ящиках можно будет хранить инструмент и другие тяжелые вещи, не опасаясь, что дно вывалится.

Отсек столярного стола для переносного ящика

Многие мастера имеют переносные ящики для инструмента. Их удобно хранить на нижней полке верстака. Если вы любите, чтобы все было аккуратно, то можно сделать специальный отсек по размеры ящика. В этом случае по ширине отсек должен быть чуть шире самого ящика, высота должна позволять легко взяться за ручку для переноски ящика.

Как сделать модули с удобными выдвижными ящиками

Пространство под столешницей можно разбить на отдельные модули с выдвижными ящиками разных размеров. Высота модуля должна позволять вставить его в верстак и закрепить там. Модуль представляет собой ящик, собранный из ДСП или фанеры без передней стенки. Также их можно сварить из листового металла и уголков.

Модули могут быть закреплены по обеим сторонам верстака с открытым пространством в центре, либо занимать весь объем.

Как сделать выдвижной ящик столярного верстака из фанеры

Фанера – удобный материал для сборки ящиков. Нужна будет толстая фанера 1-1,5 см для боковых стенок и более тонкая 3-5 мм для дна. Боковые стенки соединяются либо соединением в шип на клею, либо (что проще) металлическими уголками на саморезах. Дно прикрепляется к стенкам небольшими саморезами, либо уголками.

Оптимальное место для установки самодельного верстака

Обязательно нужно учитывать особенности помещения перед тем, как сделать слесарный верстак своими руками.

Чертежи будущей конструкции, как и ее размеры, подбираются с учетом всех условий:

1. Тип конструкции – стационарная или мобильная.
2. Особенности столешницы – неподвижная рабочая площадь с постоянными размерами или раскладная крышка.
3. Функциональное наполнение верстака – простая конструкция в виде стола или же функциональный вариант с дополнительными ящиками, полками или держателями для хранения инструмента.
4. Конфигурация стола – угловой, прямой или П-образной формы.
5. Вариант монтажа – смонтированная возле стены конструкция или отдельно стоящий стол.

Чаще всего в гараже или в мастерской очень мало свободного места. По рекомендации специалистов при изготовлении верстака своими руками складным конструкциям отдают большее предпочтение. Они в основном стационарные и обычно устанавливаются возле стены. При этом лучше использовать угловую зону помещения или его наименее задействованный участок.

Если же предполагается изготовление компактного переносного верстака своими руками, устанавливать его можно где угодно. После использования складная конструкция просто убирается в другое место или задвигается.

Обратите внимание! Если в помещении есть окна или же предусмотрена вентиляция, могут появляться сквозняки. Не рекомендуется размещать верстак в зоне их действия, поскольку это может вызвать проблемы с шеей и спиной, а также с разогретыми в процессе работы мышцами.

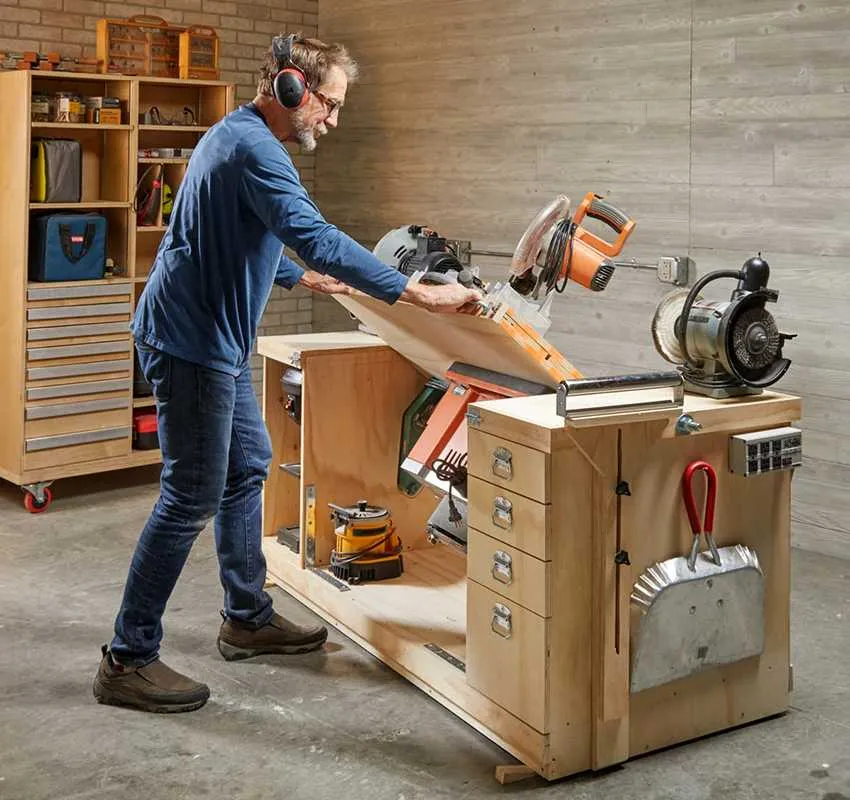

Технология создания столярного верстака своими руками: чертежи, размеры и порядок действий

Самым удобным вариантом для частного дома или гаража является конструкция с откидной крышкой. В отличие от складного стола-верстака его рабочая поверхность поворачивается, а не раскладывается. Этот вариант конструкции имеет совершенно иное строение, хотя он не менее функционален и компактен.

Мобильность достигается за счет наличия колесиков, установленных на днище. Чтобы предотвратить произвольное перемещение конструкции, желательно использовать ролики с функцией блокировки. В крайнем случае можно установить под колесики клин, однако этот вариант не так удобен и практичен.

Справа в конструкции установлены ящики выдвижного типа для удобного хранения мелких предметов. Если столом будет пользоваться мастер-левша, их следует расположить с другой стороны, чтобы все необходимое было под рукой. Кроме этого, верстак оснащен специальным держателем. Он изготавливается из перфорированной фанеры и монтируется на задней части тумбы. Таким образом, появляется возможность с максимальной выгодой использовать поверхность верстака и организовать дополнительное место для хранения мелких инструментов для столярки.

Слева или справа (для левшей) в конструкции находится открытый отсек. Он подходит для размещения узкого высокого оборудования, например, сверлильного станка. Благодаря ролику, установленному на краю столешницы, значительно упрощается процесс обработки длинных пиломатериалов, а за счет розетки на несколько гнезд можно одновременно подключать к сети несколько инструментов.

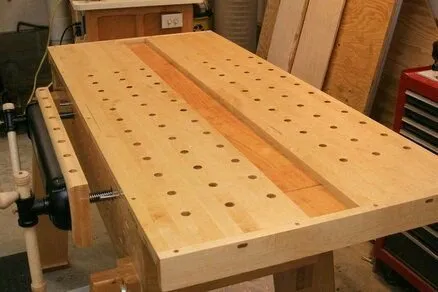

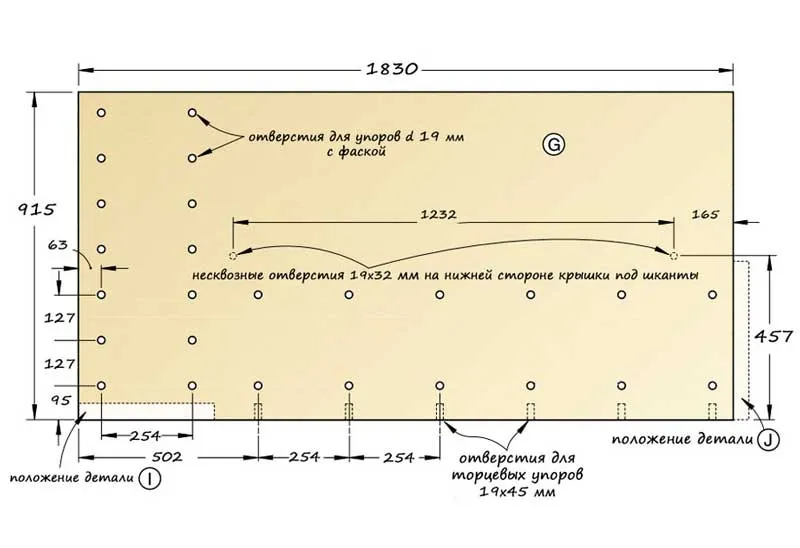

Столешница верстака

Неразрезная столешница:

Столешница с вклеенными алюминиевыми профилями Kreg

Разрезная столешница для самодельного столярного верстака

Классическая рабочая поверхность с боковым лотком

Столешница с боковыми обвязочными досками большой площади:

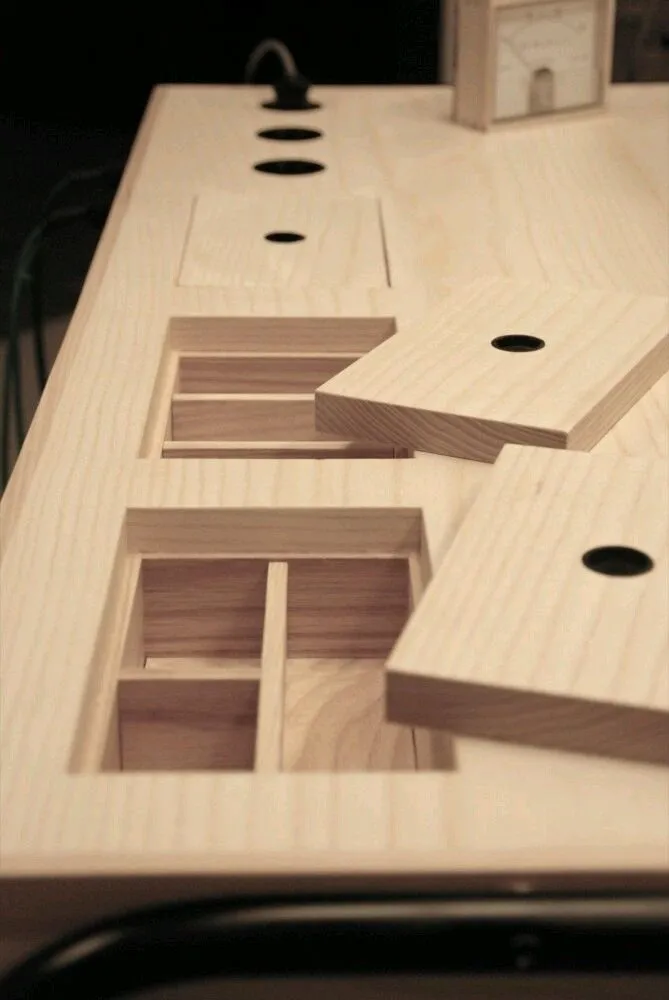

Столешница со скрытыми полостями

Чертеж верстака из дерева своими руками и материалы для работы

Ориентируясь на чертеж конструкции, нужно изготовить все необходимые для ее сборки детали. Общие размеры верстака в этом случае составляют 175 см (длина) и 76 см (ширина). Отличительной чертой этого стола является трехслойная крышка, которая обладает повышенным запасом жесткости и прочности. Верхний и нижний уровень изготавливается из фанерного листа с гладкой поверхностью. Средняя прослойка столешницы – наборная, она формируется из досок.

Обратите внимание! Между досками в средней прослойке столешницы обязательно нужно оставить зазор. Это пространство необходимо для того, чтобы резьбовой стержень мог свободно вращаться.

Таблица, содержащая перечень материалов, необходимых для создания деревянного столярного верстака:

Тип материала	Количество, шт.	Размеры, мм
Фанерный лист	1	1,2х1,2 (8 мм)
2	0,2х2,5 (8 мм)
3	1,2х2,5 (18-20 мм)
4	0,9х2,5 (25 мм)
3	1,2х2,5 (25 мм)
Перфорированная фанера	1	1,2х1,2 (8 мм)
Стержень, покрытый резьбой (шпилька)	1	М20 (180-200 мм)
Контргайка	2	М20
Шайба	4	20 мм
Защелка с ответной частью	4	—
Ручка для ящиков и откидной столешницы	8	—
Мебельное колесико с плоской опорой для фиксации	4	—
Саморезы или винты по дереву	0,5 кг	М8-М24
Саморезы или винты по дереву	0,5 кг	М50

Столярный верстак своими руками: сборка основания

Перед тем как делать верстак из древесины, лучше заранее оценить объем работ и обозначить порядок действий. Большинство деталей стола фиксируется с помощью винтовых соединений. Чтобы облегчить процесс сборки, желательно заранее выполнить для них отверстия в фанере в соответствующих местах. Для этих целей нужно использовать сверло, диаметр которого примерно на 1/2 или 1/3 меньше диаметра самого крепежа.

Подготовив все необходимые инструменты и материалы, а также тщательно изучив чертежи столярного верстака, нужно изготовить все детали конструкции. Для раскроя древесины и фанеры подойдет циркулярная пила. После этого обязательно шлифуется торцевая часть, чтобы края всех элементов были гладкими. Это не только упростит процесс сборки, но и позволит избежать проблем со стыковкой деталей.

Чтобы собрать основание верстака, необходимо закрепить раму и опорную плиту.

В первую очередь выполняется сборка основания. Оно состоит из опорной плиты, куда будет устанавливаться тумба с ящиками, открытая зона для оборудования и ребра жесткости для усиления конструкции. Для этого нужно собрать раму и закрепить на ней плиту. Для фиксации следует использовать крепежные элементы М50.

Обратите внимание! Для работы можно применять только сухие пиломатериалы. Оптимальный показатель влажности древесины – 12%.

Как сделать верстак из дерева своими руками: монтаж тумбы и столешницы

На следующем этапе выполняется установка боковых тумбочек. В процессе сборки этих элементов обязательно нужно учесть, что фанера, которая крепится к задней части конструкции, должна быть зафиксирована именно на раме.

Монтаж столешницы верстака необходимо выполнять на готовую раму.

Стоит также обратить внимание на то, что наружная плоскость для левой тумбы, используемая в качестве опоры, длиннее, чем ее внутренняя часть. Чтобы изготовленный своими руками верстак сделать более жестким, данный элемент нужно закрепить не на опорной плите, а зафиксировать его на раме. Сами тумбы устанавливаются на опорную плиту. Для этого используются два вида крепежей. Нижняя плоскость фиксируется винтами размером М20-М24. Для внутренних боковин следует использовать уголки.

После того как тумбы установлены, на их внутренних боковинах нужно точно определить середину. Эта разметка необходима для того, чтобы вырезать U-образные отверстия под поворотный стержень. Сделать это нужно так, чтобы центр этих отверстий располагался на расстоянии 2,2 см от нижней плоскости верхней крышки на тумбе.

Когда все готово, можно пропустить стержень с резьбой через отверстия в четырех вертикальных стойках. При этом его концы должны выступать за пределы верстака примерно на 4-5 см. Они фиксируются (без затягивания) контргайками и шайбами.

Используя струбцины или винты, нужно установить опорные планки для столешницы. Они будут размещаться здесь временно – лишь для того, чтобы можно было выровнять положение столешницы и ее плоскость по горизонтали. Далее выполняется сборка трех слоев крышки, которые фиксируются с помощью винтов и клеевого состава. После этого планки убираются и проверяется результат. Столешница должна свободно вращаться.

Затем боковая поверхность крышки (и поворотная, и стационарная) усиливается с помощью реек. В завершение нужно установить ручки для поворота и фиксирующие защелки.

Заключительный этап сборки верстака для столярных работ

Когда все элементы каркасной части собраны, можно приступать к установке ящиков и фурнитуры. В первую очередь нужно выполнить монтаж направляющих в тумбе, расположенной справа. Чтобы работать было удобнее, лучше воспользоваться временными вставками в виде панелей из дерева.

Вместо самодельных направляющих из дерева можно применять готовые выдвижные системы заводского производства. Такая фурнитура (при условии высокого качества) работает бесшумно и безотказно. Эти направляющие могут быть рассчитаны как на полное, так и на частичное выдвижение. Далее выполняется сборка ящиков для хранения. Для этого используются винты и клеевой состав, предназначенный для древесины. Размер фасадов подбирается с учетом габаритов тумбы.

Обратите внимание! Между фасадами обязательно нужно оставить небольшой зазор (около 1-3 мм), иначе ящики будут плохо выдвигаться.

В качестве функционального дополнения на распорку можно установить подвижную планку, по которой будет двигаться один или несколько направляющих роликов. Их количество зависит от того, какие работы будут проводиться в мастерской. Чтобы ролик мог свободно перемещаться вверх-вниз, в подвижной планке делается прорезь под него, а затем устанавливается барашковая гайка, которая будет выполнять функцию зажимного винта.

В верхней части подвижной планки производится монтаж ролика. Для этого следует использовать держатель П-образной формы. Он обязательно должен иметь по бокам прорези или отверстия, предназначенные для оси ролика.

Иногда мастера прибегают к другим столярным хитростям, и самодельные приспособления, своими руками сделанные, становятся прекрасным дополнением к верстаку и прочему оборудованию:

• компактные стойки и держатели для резцов;
• скользящие упоры для торцовочной пилы;
• магнитные накладки на губках струбцин (трубных);
• приспособления для создания точных угловых отверстий дрелью;
• направляющие шины для дисковой пилы;
• настольные станки из МДФ для эксцентриковой шлифовальной машины и т. п.

В готовом виде самодельный верстак с поворотной столешницей и установленным на ней оборудованием очень удобен и функционален. Чтобы защитить древесину от негативного влияния влаги, желательно покрыть ее грунтовкой или даже краской. Все детали обрабатываются еще до сборки верстака и обязательно тщательно просушиваются. Окрашивание также позволит улучшить внешний вид рабочего стола в мастерской.

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
