Что такое лаги на крыше: справочная информация

Что такое лаги для крыши? Справочная информация и рекомендации по установке. Узнайте, как выбрать и установить лаги на крышу своего дома для надежной и долговечной кровли.

Расстояние между стропилами

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

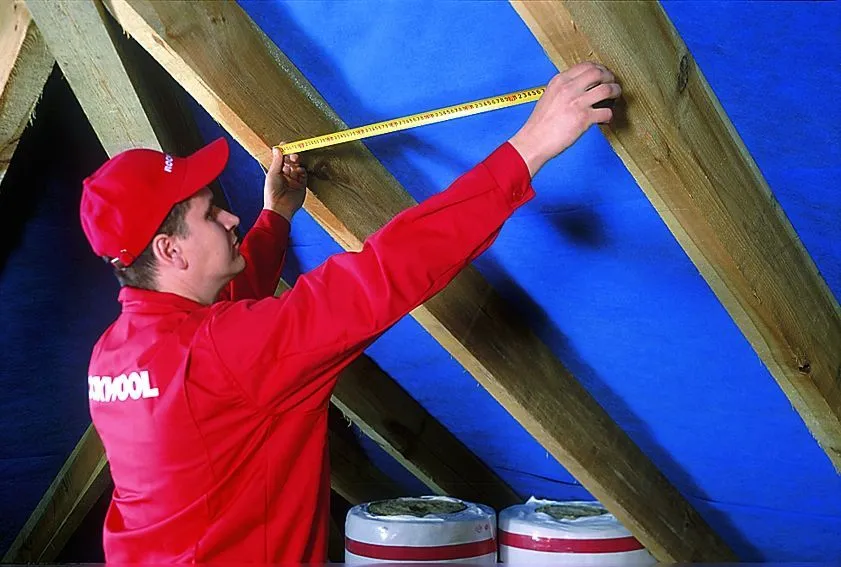

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Шаг стропильной ноги в зависимости от материала

Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.

Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.

Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 – 22 см, бруса/доски толщиной 40 – 100 мм и шириной 150 – 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.

Стропильная конструкция под профнастил

Стропильная конструкция под керамическую черепицу

Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:

Существуют модели черепицы, предназначенные для установки под углом 12 – 60 градусов, рядовые модели рекомендуется монтировать под углом 20 – 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.

Стропильная конструкция под металлочерепицу

Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.

Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 – 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.

Стропильная конструкция под ондулин

Ондулин – шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:

Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.

Стропильная конструкция под покрытие из шифера

Шифер – традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:

Стропила для односкатной и двускатной кровли

Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.

Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона – 30 градусов и допустимую длину пролета – менее 6 м (для деревянных стропил). Оптимальный угол – 15 – 20 градусов.

Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши “по ветру” способна привести к самоочищению кровли.

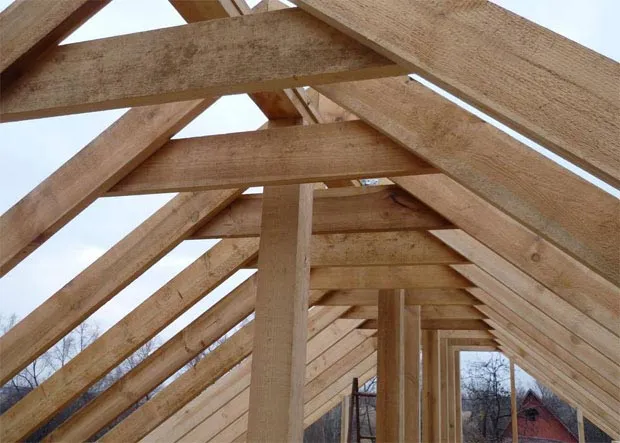

Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам – стойки, стяжки, укосины, опорные балки и так далее.

Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра

Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.

Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов – 45 градусов, для ветреных – 20 градусов.

Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.

Источник

Лаги для кровли

Прежде всего расстояние между лагами крыши, используемый материал, способы монтажа — вот о чем данная статья, если написать кратко. Далее мы расскажем подробнее о существующих разновидностях лаг, порядке расчетов и правилах монтажа.

Несомненно, стропильная система — основа крыши, ее каркас. Первое: ей предстоит выдерживать вес финишных материалов, обрешетки, снега и ветра. Второе — от ее качественного устройства зависит предельный срок эксплуатация всей кровли. Третье, но не последнее, стропила, из которых и состоит система часто называют кровельными лагами.

Основные виды.

Бесспорно, лаги в классическом понимании строителя — брус прямоугольной формы из древесины подходящего для стройки сорта. В основном этот термин применяется для обозначения конструктивных деталей пола. Однако в строительной сфере название прижилось и для обозначения частей стропильной системы.

Конечно деревянные лаги обязательно проходят процесс сушки в естественных условиях под навесом (не менее года), чтобы достичь оптимальных показателей влажности. Далее после монтажа крыши лаги будут находиться у верхнего основания каркаса дома, где зачастую плохая вентиляция и много влажности. Более того брус обязательно пропитывается защитными химическими составами, предотвращающими образование плесени и грибка.

Важно: лаги могут быть не только деревянными. Конечно в некоторых случаях их производят из металла, композитных современных материалов. Но найти такие конструктивные элементы достаточно сложно, да и их приобретение существенно увеличит смету на строительство.

Прежде всего от выбранного вида лаг зависит качество и устойчивость общей стропильной системы.

Во-первых выделяют два вида:

Во-вторых в частном домостроении чаще всего монтируют первую систему. К том же в некоторых случаях (если пролет более 6 метров) под каждую стропилу монтируют опорную балку.

Материал для стропил.

Важно знать, что оптимальным сортом древесины для кровельных лаг считаются хвойные породы деревьев. Так как они обладают рядом преимуществ:

При этом, что касается размеров стропил — оптимальным считается:

Так же другой важный показатель — влажность. Бесспорно предельно допустимое значение — 20 %. В конце концов если выбрать материал с более высоким процентом влажности, в процессе высыхания он будет давать усадку. В последствии это, в свою очередь, приведет к деформации всей стропильной системы.

Как проводить расчеты.

Если дом строиться с предварительным созданием проекта, все расчеты будут представлены специалистом. Важно учесть все нагрузки по региону, где находится участок для застройки. Кроме того, необходимо выяснить длину лаг, частоту шага монтажа, сечение.

При этом если проект не выполнялся и расчетов нет, можно определить все необходимые показатели самостоятельно. Прежде всего для этого можно использовать различные таблицы, содержащие нормативы или онлайн калькулятор. Достаточно будет ввести все необходимые параметры и программа рассчитает показатели.

Кроме того, придется учесть и такой показатель, как предельный показатель прогиба стропил. От него зависит несущая способность готовой системы. Также для примера — при длине лаги 5 метров, максимальный прогиб — 2 мм. Если вдуматься, может показаться, что два миллиметра на 5 метров — не такая большая цифра. Бесспорно, при больших снеговых нагрузках показатель существенно увеличивается. Последствия:

Общие требования к стропильной системе.

Система, состоящая из отдельных брусьев, в конечном итоге должна обладать рядом важных характеристик:

Важно: стандартная длина бруса и досок из хвойной древесины — 6 метров, из лиственницы — 4,5 метра.

От чего зависит шаг между стропилами?

От того насколько правильно будет рассчитан данный показатель зависит не только несущая способность стропильной системы, но и удорожание сметы. Слишком частое расположение стропил не позволит сэкономить на материале и окажется бесполезной тратой денег и времени. Какие показатели имеют значение при расчете минимального шага монтажа лаг:

Все эти параметры в совокупности позволят определить минимальный шаг.

Прежде всего необходимо определиться с назначением крыши. Если это жилой дом — крыша выдерживает достаточно серьезные нагрузки, особенно в зимний период. Но если решено возводить перголу, то расстояние между стропилами не будет иметь значения. Здесь играет роль внешний фактор — насколько красиво будет смотреться монтаж с тем или иным шагом. Иными словами — декоративные лаги не испытывают никаких нагрузок. Шаг для них не нужно рассчитывать отдельно.

Нюансы расчета.

Рассмотрим ситуации, когда отдельные показатели могут повлиять на шаг монтажа лаг:

Основные виды кровельных конструкций.

Подбор лаг ведут в зависимости от типа конструкции крыши, который панируется возводить на конкретном доме. Существуют отдельные варианты, при которых классическая схема расположения лаг относительно друг друга «треугольник» не актуальна.

Односкатная.

Самая простая и популярная конструкция крыши. Здесь лаги опираются на стены дома, которые имеют разную высотность, что и формирует угол наклона. Такой тип крыш ограничивается исключительно длиной пролета. Сложность может заключаться в том, что пролет может иметь длину существенно большую, чем длина стропил. Выход из ситуации — нарастить стропильные ноги, а в месте соединения таких частей установить стойки-опоры.

Двускатная.

А вот в таком типе крыш применяется классическая схема соединения лаг, когда образуется треугольник. При кажущейся простоте, двускатная крыша может вызвать массу проблем с расчетами и монтажом. Отметим — чем длиннее пролет, тем сложнее будет конструктив. Тем из большего количества дополнительных элементов будет он состоять.

Мансарда.

Так любимая многими домовладельцами мансардная крыша состоит из множества элементов и относится к так называемым ломаным крышам. Особенность в расположении лаг в разных плоскостях — верхней и нижней.

Процесс сборки мансардной крыши происходит в два этапа:

Вальма.

Особенность ее состоит в том, что лаги здесь используются сразу нескольких типов. Вальма включает четыре ската. Она объединяет два треугольника и две трапеции.

Система собирается с наслонными элементами, коньковым прогоном. Но последний существенно короче общей длины крыши. Из-за этого при монтаже стропильной системы используется сразу три типа лаг:

Шатровая.

Ещё одна разновидность четырёхскатной кровли, с той лишь разницей, что все ее скаты имеют одинаковый размер и форму — равнобедренные треугольники. По конструктиву они абсолютно идентичны треугольным скатам, которые монтируются при устройстве вальмовой крыши. Для монтажа каждого треугольника используют типы стропил:

Многощипцовая.

Прежде всего состоит сразу из нескольких скатов, которые формируют внешние и внутренние углы крыши. Также другая особенность — используются сразу два вида лаг — наслонные и висячие.

Подобный тип стропильной системы не бывает типовым. В конце концов у владельца дома не получится рассчитать все параметры самостоятельно с помощью табличных данных. Каждая крыша считается под конкретный проект и запросы заказчика. Особенно это касается ситуаций, когда в проекте реализуется мансардная крыша.

Особую сложность при устройстве комбинированной крыши вызывают два конструктивных элемента:

Способы крепления стропил.

Бесспорно существует много способов для соединения стропил между собой и другими элементами системы. Прежде всего расскажем подробнее о наиболее распространенных.

К мауэрлату.

Прежде всего мауэрлат — брус или бревно, уложенное по верхнему периметру наружной стены дома. Для крепления стропил к такому брусу на нем делают врубку. При этом доску крепят с помощью проволоки, гвоздя, саморезов. Важно, чтобы такое крепление не допускало никакой подвижности конструкции.

Гораздо проще использовать специальные металлические крепежи. Перфорированный уголок можно найти в любом строительном магазине. Крепится он просто — одна полка к брусу мауэрлата, вторая к стропиле. Если нужно усилить крепление — монтаж уголка проводят с двух сторон лаги.

Важно: при возведении деревянного дома из древесины, которая в будущем даст усадку, может применяться плавающий способ крепления. Также специальная конструкция металлического крепежа позволит стропилам «ходить» в допустимых рамках. Иначе при жесткой фиксации при усадке произойдет деформация системы.

К коньковому брусу.

Также распространенные способы крепления лаг:

Конечно, какой бы способ не был выбран, главное, чтобы работы были выполнены максимально надежно. Если есть сомнения, стоит использовать крепежные элементы с двух сторон каждого элемента стропил. Также многие пытаются сэкономить и отказываются от покупки перфорированных металлических крепежей. Стоит понимать, что крыша — важный элемент в общей конструкции дома. Не менее важный, чем фундамент.

Заключение.

Во-первых, перед тем, как начать собирать стропильную систему, необходимо провести все расчеты. Важное значение имеет шаг монтажа и способ крепления лаг к мауэрлату и коньковому брусу. Бесспорно, в ряде случаев необходима жесткая фиксация, а при возможной усадке дома стоит выбирать плавающий тип крепления. Шаг же монтажа зависит от множества факторов. Среди них — тип крыши, угол наклона, нагрузка и другие.

Прежде всего спасибо Вам за то, что дочитали данную статью. Конечно мы уверены, что статья была Вам полезна и информация о расстояние между лагами крыши помогла понять принципы монтажа стропил.

Поэтому мы просим Вас оставлять комментарии — ведь нам важно Ваше мнение.

Источник

Требования к лагам для крыши: их конструкции, материалу и правилам расчета

Стропильная система – скелет крыши. Именно она выдерживает все нагрузки, действующие на кровельную конструкцию, именно от нее зависит качественная и долгосрочная эксплуатация кровли в целом. Нередко стропила называют лагами для крыши. Чисто технически это неправильно, но среди обывателей и мастеров этот термин в ходу. В этой статье будем рассказывать о том, из каких материалов изготавливают кровельные лаги, каковы должны быть минимальные размеры, о технологии их расчета и монтажа.

Лаги кровельной конструкции Источник remontik.org

Разновидности кровельных лаг

Начнем именно с разновидностей, потому что от выбранного типа зависит качество всей конструкции. Существуют два вида стропильных ног: наслонные и висячие. Отличаются они друг от друга тем, что в наслонной стропильной системе обязательно присутствует коньковый прогон, на который кровельные лаги упираются своими верхними концами. Висячие стропила верхними концами упираются друг в друга.

В частном домостроении в основном применяют наслоную систему. То есть лаги нижними концами упираются в мауэрлат, верхними – в коньковый брус. При необходимости, если пролет крыши превышает 6 м, под каждую лагу устанавливают опорные балки.

Висячие и наслонные стропильные ноги Источник krysha-expert.ru

Из чего лучше делать стропильные лаги

Для этого используют пиломатериал хвойных пород, который обладает определенными достоинствами:

простота в обработке;

неплохие прочностные характеристики.

Для стропил частного дома оптимально использовать или брус с минимальным сечением 100х100 мм, или доску с минимальным сечением 50х150 мм. При выборе очень важно обращать внимание на важность деревянных элементов, она не должна превышать 20%. Все дело в том, что более влажный пиломатериал в процессе его эксплуатации даст усадку, что приведет к изменению конфигурации и размеров самой кровли.

Брус 100х100 мм первого сорта – оптимальный материал кровельных лаг Источник stroy-material.org

Правила расчета

Только профессиональный проектировщик может точно провести все расчеты, в которые входят определение длины стропильных лаг, их сечение и шаг установки между ними. В основу вычислений закладывают нагрузки, которые будут действовать в процессе эксплуатации кровельной конструкции.

Сегодня многое упрощено. То есть существуют табличные нормативы, в которых определено соотношение всех выше обозначенных параметров. К примеру:

если для покрытия крыши требуются стропильные ноги длиной 3 м, а расстояние между ними не будет превышать 1,2 м, то их оптимальное сечение – 80х100 мм;

та же длина стропильных ног, но шаг установки равен 1,8 м, то сечение уже будет другим – 90х100 мм.

В таблицах учтены практически все ситуации, поэтому с достаточно высокой точностью можно провести расчеты и гарантировать высокое качество конечного результата. Отталкиваясь от полученных параметров, легко подсчитать требуемое количество кровельных лаг.

Количество лаг зависит от их несущей способности Источник remontik.org

Есть еще один немаловажный параметр. Это прогиб стропильных ног, от которого зависит несущая способность конструкции в целом. К примеру, если длина лаги составляет 5 м, то допустимый ее прогиб не должен быть выше 2 мм. Казалось бы, что показатель-то не очень большой. Но здесь необходимо учитывать, что нагрузки, особенно снеговые, могут данный параметр увеличить. А это приведет в первую очередь к прогибу всей кровли, что зрительно испортит внешний облик дома. Во-вторых, снижение несущей способности может привести к излому стропил, а соответственно к выходу из строя всей крыши.

Требования к стропильной системе крыши дома

О некоторых требованиях уже было сказано выше. Обозначим остальные.

Жесткость соединения. Основной элемент кровельной конструкции – две пары стропильных лаг, которые устанавливаются через определенное расстояние, называемое шагом установки. По форме две стропильные ноги представляют собой треугольник. То есть фигуру, которая сама по себе уже является надежной и прочной. Просто необходимо эти треугольники жестко соединить между собой.

Небольшой удельный вес.

Высокое качество используемого пиломатериала. Здесь требуется материал сортаментом в пределах 1-3 сорт. Если стропильная система с теплоизоляционным пирогом и обрешеткой, плюс кровельным материалом – конструкция тяжелая, то лучше использовать древесину 1 сорта. Добавим, что стандартная длина досок и брусов хвойных пород – 6 м, лиственных – 4,5 м.

Доски для стропильных ног 1 сорта толщиной 50 мм Источник ko.decorexpro.com

Разновидности кровельных конструкций

Необходимо понимать, что лаги крыши зависят от формы последней. То есть не всегда в кровельной конструкции две пары лаг собой представляют треугольник. Поэтому рассмотрим эту позицию подробно.

Односкатная крыша

Это самая простая конструкция, в которой лаги упираются на стены дома. Последние имеют разную высоту, и эта разница обеспечивает угол наклона кровли. Необходимо отметить, что односкатные крыши ограничены лишь длиной пролета. Он же, в свою очередь, может быть достаточно большим, то есть длиннее длины стропильных лаг. Поэтому стропила просто удлиняют и в месте соединения устанавливают опорные стойки.

Стропильная система односкатной крыши Источник giropark.ru

Двускатная крыша

Здесь как раз и применяют стропильную систему из треугольников. При кажущейся простоте конструкции, необходимо отметить, что она не всегда собирается по простой технологии. К примеру, на фото ниже показана схема сборки стропильной системы двускатной кровли, в которой использовано достаточно большое количество разных элементов. При этом, чем длиннее пролет крыши, тем сложнее конструкция.

Схема стропильной системы двускатной кровли Источник plinegroup.ru

Мансардная крыша

Классическая мансардная кровля относится к категории «ломаные» кровельных конструкций, потому что состоит из нескольких лаг, которые располагаются в разных плоскостях. По сути, стропила формируют ломаную конфигурацию, которая и образует крышу. То есть с каждой стороны скат крыши формируется из системы двух стропильных ног: одна образует верхнюю плоскость ската, вторая нижнюю. Поэтому в процессе сооружения мансардной крыши сначала собирают каркас, на который затем устанавливают и крепят стропильную систему. При этом верхние лаги собираются по типу двускатной крыши, где используются или наслонная модификация стропил, или висячая.

Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко виден каркас строения, а также две пары стропильных ног, состоящих из двух лаг.

Схема стропильной системы мансардной крыши Источник obustroeno.com

Вальмовая крыша

В этой кровельной конструкции лаговая система сильно отличается от всех остальных. Хотя есть в ней и общие с другими кровлями элементы. Начнем с того, что вальмовая крыша относится к категории «четырехскатных». В ней два ската представляют собой треугольники, два трапеции. Именно это и создает нестандартную стропильную систему.

Видео описание

В видеоролике мастер рассказывает о вальмовой крыше, ее конструкции и элементах, а также технологии сооружения:

Итак, стропила вальмовой крыши собираются по типу наслонных элементов, то есть в конструкции кровли присутствует коньковый прогон. Но он по длине намного короче, чем длина самого дома. Поэтому в стропильной системе присутствуют три разновидности лаг:

основные, которые формируют главную плоскость трапециевидных скатов;

диагональные, их еще называют ребрами или накосными, которые соединяют торец конькового бруса и угол дома;

нарожники – короткие лаги, которые верхним концом упираются в ребро стропильной системы крыши.

Схема стропильной системы вальмовой крыши Источник poclevkin.ru

Шатровая крыша

Это тоже четырехскатная кровля, только состоящая из четырех одинаковых скатов, которые собой представляют равнобедренные треугольники. По своей конструкции они в точности повторяют треугольные скаты вальмовой крыши. При этом для их формирования используют четыре накосные стропила, четыре основные и несколько нарожников.

Стропильная система шатровой крыши Источник tarifi.info

Многощипцовая крыша

Это самая сложная стропильная система. И сложность заключается в том, что состоит кровельная конструкция из сопряженных скатов, которые собой образуют как внешние углы конструкции, так и внутренние. При этом в состав стропильной системы входят как наслоного типа лаги, так и висячего. Поэтому ее часто называют смешанной или комбинированной.

Необходимо отметить, что многощипцовые крыши нельзя назвать типовыми. То есть для каждого дома проектируют свою конструкцию с учетом требований владельца и возможностей строения дома. Особенно это касается конструкций, под которыми будет организовываться мансардное пространство.

На самом деле многощипцовые крыши очень сложны в возведении. Особенно необходимо отметить два важных узла:

Ендовы. Углы (внутренние), которые образуются двумя скатами, подвергаются огромным нагрузкам. Поэтому эти участки обязательно дополняются распорками и стойками.

Участки сопряжения коньков между смежными скатами. Именно коньковые прогоны должны быть точно подогнаны друг к другу. Особое внимание способам крепления в местах стыковки двух брусов.

Видео описание

В видео эксперт раскатывает о структуре многощипцовой крыши, о технологии ее сооружения и нюансах монтажного процесса:

Способы соединения лаг стропильной системы

Существует большое количество соединения стропильных ног с другими элементами кровельной конструкции. Коротко расскажем о каждом из них.

Крепление к мауэрлату

Традиционный вариант – сделать врубку, подогнав лагу под монтаж к мауэрлату и закрепив доску с помощью гвоздя, длинного самореза или проволокой. Главная задача производителя работ – сделать соединение неподвижным.

Крепление стропил к мауэрлату с помощью врубки и гвоздя Источник hdinterior.ru

Сегодня с приходом новых технологий и новейших материалов мастера используют более простые схемы крепления, в которых используют специальные металлические крепежные изделия. Самый распространенный – это перфорированный уголок, который саморезами крепится со стороны одной полки к брусу мауэрлата, другой полкой к стропильной лаге. Если есть необходимость увеличить прочность соединения, то устанавливают два уголка с двух сторон стропильной ноги.

Крепление лаги к мауэрлату с помощью металлического уголка Источник krysha-expert.ru

Еще один вариант, где используются металлические уголки. Здесь совершенно другая система крепления, в которой применяют болты или шпильки. Для этого два уголка устанавливают по две противоположные стороны лаги, в которой предварительно сделаны сквозные отверстия. Через них и пропускают болты. К мауэрлату уголки могут крепиться длинными саморезами или болтами (шпильками). На фото ниже как раз такой вариант крепления показан.

Крепление стропил к мауэрлату стальными уголками и болтами Источник goodkrovlya.com

И последний в этом разделе крепеж, который называют плавающим. Он обычно используется в деревянном строительстве, потому что деревянные и каркасные дома подвергаются естественной усадке. И чтобы не произошел перекос крыши в процессе просадки стен дома, делают так, чтобы стропильная система относительно самого здания не имела жесткого крепления. На фото ниже это хорошо видно.

Плавающее крепление стропильных лаг Источник algoritm-stroy.ru

Крепление к коньковому брусу

Здесь, как и в случае с креплением к мауэрлату, есть традиционные технологии и новые. Старый способ – с помощью врубки и длинных гвоздей. На фото ниже он показан.

Крепление стропил к коньковому прогону с помощью врубки и гвоздей Источник optolov.ru

На следующей фотографии показан вариант с применением стальных крепежных изделий. Их два: уголки и пластины, все перфорированные. Устанавливать можно с одной стороны стропильной пары или с двух. Нередко мастера не применяют пластины, обходясь только уголковыми элементами.

Крепление с помощью металлических уголковых элементов Источник goldkryshi.ru

Третий вид крепежа – плавающий. Для чего используют четыре перфорированные пластины, установленные по разные стороны стропильных лаг. При этом попарно они соединены между собой с помощью болта. Их задача – не дать стропильным ногам разорваться в процессе естественной усадки деревянного дома.

Плавающий крепеж между двумя стропильными лагами Источник stroyfora.ru

Что можно в общем сказать по способам крепления лаг. Главное – надежность. Все остальное на ваше или мастера усмотрение. Многие идут по пути экономии, что в кровельной конструкции неприемлемо. Ее надежность – надежность дома, как и в случае с фундаментом.

Видео описание

В видео показаны узлы и способы крепления стропильных лаг к коньковому прогону и брусу мауэрлата:

Заключение по теме

Выбирая лаги на крышу, а также способ их крепления к коньковому брусу или мауэрлату, необходимо принять во внимание всю информацию, которую мы предоставили в этой статье. Как показывает практика, точный расчет стропильной конструкции, грамотно проведенный ее монтаж – основа гарантии долгосрочной эксплуатации крыши в целом.

Источник

Как рассчитать обрешетку на крышу?

Обрешетка — это деревянная конструкция, укладываемая поверх стропильной системы крыши, которая служит основой для крепления кровельного материала. Расчет обрешетки крыши включает в себя определение не только количества необходимого материала, но и расстояния между лагами.

Для расчета обрешетки на крышу необходимо выполнить следующие шаги:

1. Измерьте длину и ширину крыши, чтобы определить площадь крыши.

2. Определите необходимое расстояние между лагами. Обычно это расстояние составляет от 30 до 60 см в зависимости от материала кровли. Чем тяжелее материал кровли, тем меньше должно быть расстояние между лагами.

3. Рассчитайте количество лаг, необходимых для покрытия площади крыши. Для этого разделите площадь крыши на площадь, которую может покрыть один лаг.

4. Рассчитайте необходимое количество досок для обрешетки, учитывая, что каждый лаг будет иметь две доски — одну на верху и одну на низу.

5. Определите общую длину всех лаг, учитывая, что длина каждого лага будет равна ширине крыши.

6. Рассчитайте необходимое количество крепежных элементов, таких как гвозди или винты, для крепления лаг к стропильной системе.

Обратите внимание, что точный расчет обрешетки на крышу может зависеть от различных факторов, включая географический регион, климатические условия, наклон крыши и материал кровли. Поэтому перед расчетом обрешетки на крышу лучше всего проконсультироваться с опытным специалистом в этой области.
