Деревянный тёплый пол своими руками: конструкция, устройство, монтаж (видео)

Хотя мнения о использовании теплых полов разделены, очевидно, что это дополнительный удобство и, в некоторых случаях, решение для сложных бытовых проблем. Самым сложным аспектом является монтаж теплого пола на деревянной основе, однако существует много способов его установки.

Обустраивая свое жилье, каждый из нас пытается создать в своей квартире максимально возможный комфорт и уют. Отлично справляются с этой задачей установленные полы с подогревом. Обычно такие работы заказываются квалифицированным мастерам, но технология установки теплого пола не настолько сложная, чтобы домашний умелец не смог с ней справиться.

Прежде чем начать знакомиться с подобными конструкциями, нужно разобраться с тем, как устроены обычные деревянные полы. Как правило, это многослойные конструкции из досок брусьев и утеплителя.

Содержание:

• Конструкции
• Устройство и способ монтажа
• Основные конструкции

Конструкции

Однослойные. Это дощатые полы, настеленные в один слой. Если расстояние между балками не превышает 60 см, то доска настилается непосредственно на них. В этом случае она должна иметь достаточную толщину, что, в свою очередь, требует от нагревательного элемента большей мощности.

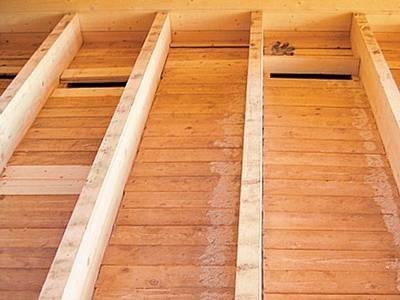

Однослойные деревянные полы могут быть и на лагах, и без них – это будет зависеть от толщины досок и межбалочного шага. Если полы на лагах, то доски можно настилать прямо на сами балки при условии, что межбалочное расстояние составляет не больше 0,6 м.

Двухслойные. Состоят из чернового и чистового пола. Черновой настилается из необрезной доски, пропитанной антисептиком. Настилается такой пол на лаги по диагонали к основному полу, что придает конструкции дополнительную жесткость. Между черновым и основным полом может быть проложена дополнительная теплоизоляция. Материалом для чистового служит шпунтованная доска, иногда используется ДСП. В дальнейшем на чистовой пол настилается покрытие.

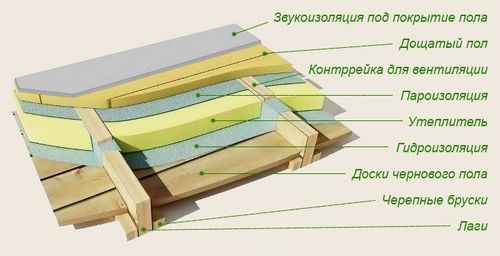

Как в первом, так и во втором случае между лагами может быть устроено подполье. Для этого с нижней стороны балок крепятся продольные брусья. Между брусьями устраивается настил из досок. На настил укладывается пароизоляция, пергамин или полиэтиленовая пленка, а сверху укладывается утеплитель. Расстояние между настилом и полами может быть различным, от 2 до 15 см. В соответствии с этим, подбирается утепление. При большем зазоре это может быть керамзит или специальные утеплители: минвата, Роклайт, URSA, Роквул и т. д. При небольших зазорах настилается тонкий утеплитель. Хороший эффект достигается при утеплении фольгоизолоном.

По виду используемой для производства тепла энергии, виды теплых полов делятся на водяные и электрические.

Устройство и способ монтажа

Теплые водяные полы — это система металлопластиковых или полипропиленовых труб, которые укладываются в соответствии с определенной схемой. По трубам циркулирует горячая вода. Температура устанавливается самостоятельно с помощью термостата.

Монтируются такие полы в бетонную стяжку или сухим способом. Для деревянного дома наиболее приемлем способ сухого монтажа.

Сухой монтаж проводится разными способами. Рассмотрим два наиболее эффективных:

С функцией утеплителя отлично справится плитная минвата плотностью 35-40 кг/ м3. Не рекомендуется использование в качестве защиты обычной пленки – это неизбежно приведет к образованию конденсата и утеплитель постоянно будет влажным.

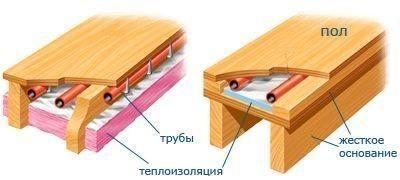

1. Монтаж на профнастил. При таком способе на настил укладывается пароизоляция, утеплитель и сверху между балками крепится профнастил, в желобки которого укладываются водяные трубы, которые через коллектор подключаются к водонагревателю. В качестве чернового пола в этом случае используется цементно-стружечная плита. Такие плиты обладают достаточной прочностью и хорошей теплопроводностью. На черновой пол в обычном порядке монтируется чистовой деревянный пол. Возможно применение напольного покрытия, но нужно учитывать то, что теплоотдача в этом случае уменьшится.
2. Монтаж на сухую сборную стяжку. При таком способе на черновой пол укладывается слой из гипсоволоконных листов, на которые наклеиваются полоски из двух-трех слоев этого же материала. Между полосками оставляют промежутки, в которые затем укладывается водонагревательная труба. Накрывается эта конструкция цементно-стружечной плитой, а на нее уже настилается деревянный пол.

Основные конструкции

Инфракрасный теплый пол — самая энергосберегающая система отопления домов и квартир. Его легко смонтировать, он не нуждается в цементной стяжке и подходит под практически любое покрытие: ламинат, плитку, паркет или линолеум.

Конструкция теплого электрического пола основывается на использовании электрического нагревательного элемента различных конструкций. Это может быть электрический нагревательный кабель или лента. При работе кабель может нагреваться до 70°С, что позволяет прогревать доски чистового деревянного пола.

Монтируются электрические полы поверх чернового пола. Для повышения теплоотдачи под нагревательный элемент настилается тонкий фольгоизолон или пенофол. Эти материалы состоят из фольгированной теплоизоляции. Фольга служит хорошим теплоотражающим экраном. Сверху на нее крепятся деревянные брусья размером 40х40 мм. Промежутки между ними оставляют с таким расчетом, чтобы после укладки нагревательного кабеля с обеих сторон от него оставались зазоры не меньше 10 мм. Кабель фиксируется хомутами или монтажной лентой. Деревянные полы настилаются на брусья.

Нагревательный кабель бывает двух видов: с постоянным сопротивлением по всей длине и саморегулирующийся.

Кабель с постоянным сопротивлением нагревается до определенной температуры на всем своем протяжении, независимо от окружающей среды.

Саморегулирующийся кабель нагревается неодинаково на разных участках. Там, где внешняя температура ниже, нагрев кабеля будет сильнее, или, наоборот, на участках с более высокой температурой кабель нагревается меньше.

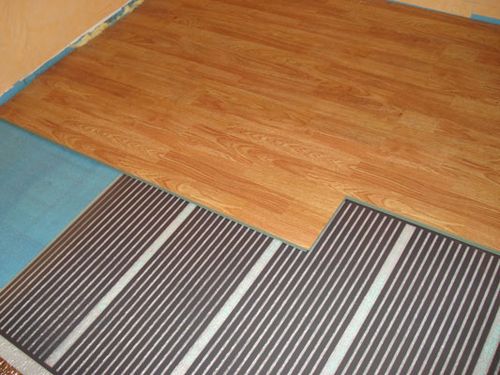

Наиболее экономичный вариант теплого электрического пола — это пленочные инфракрасные полы. По сравнению с любыми другими видами теплого пола, их очень легко монтировать и при необходимости несложно убрать и перенести в другое место.

Нагревательный элемент такого пола состоит из тонкой полимерной пленки толщиной 0,8-1,8 см с графитовым напылением внутри. Диапазон излучения нагревательного элемента расположен в инфракрасном спектре, что совершенно безопасно для человека.

Пленочные могут быть смонтированы под любое напольное покрытие: ламинат, линолеум или ковролин.

Монтаж пленочного пола осуществляется в следующем порядке:

Пленочный инфракрасный пол нельзя стелить там, где будет стоять мебель, иначе в тех местах произойдет перегрев. От стен по периметру следует отступать не менее 10 см. При укладке пленки между полосами необходимо оставлять расстояние в 5 см.

1. На чистовой пол настилается теплоизолирующий слой из фольгоизолона или аналогичного материала.

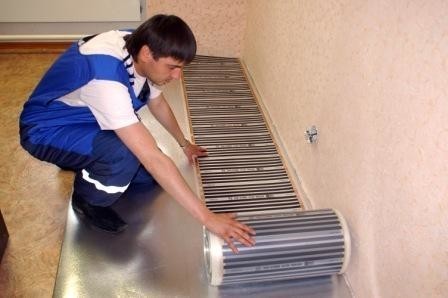

2. Поверх этого слоя раскатываются пленочные нагревательные элементы. При необходимости сегменты ленты можно разрезать и разложить в нужном порядке. Раскладывается лента полосками на расстоянии 30-50 см друг от друга.
3. Части пленки коммутируют между собой при помощи специальных клипс, электрического провода и фиксируют термоизоляционной пленкой. Электропитание подключается через настенный выключатель.
4. Поверх смонтированной пленки настилается покрытие без каких-либо дополнительных приспособлений.

Тем не менее при всей кажущейся простоте и практичности существует опасность, что для данного дома или квартиры подключение электрических мощностей ограничено. Это справедливо для всех видов электрических полов. Поэтому, перед тем как остановить свой выбор на какой-либо конструкции пола, необходимо уточнить возможность подключения дополнительной нагрузки.

Для эффективной работы по устройству теплого деревянного пола под рукой необходимо иметь хотя бы минимальный набор инструментов

Для монтажа и обустройства потребуется:

• топор;
• рубанок;
• молоток;
• киянка;
• электродрель или шуруповерт;
• ножовка;
• набор стамесок;
• мастерок;
• шпатель;
• уровень;
• отвес;
• электрический лобзик;
• болгарка с набором дисков;
• шлифовальная машина с набором наждачной шкурки различных номеров.


  Советы при монтаже: 1. Все материалы следует тщательно защищать от попадания влаги. 2. Распределение нагревательного кабеля по площади обогрева должно быть равномерным. 3. В качестве покрытия использовать древесину толщиной не больше 22 мм (у мягких пород) и 24 мм (у твердых пород). 4.Толстые ковры, укладываемые на пол, не должны полностью накрывать всю обогреваемую поверхность.

Для устройства водяных полов нам потребуются разводные ключи, универсальный и №3; электрический аппарат для муфтовой сварки пластиковых труб, приспособление для нанесения фаски, ножницы и труборезы для резки пластиковых труб, струбцина для передавливания пластиковых труб, трубогиб и калибратор.

Для монтажа электрических полов необходимы паяльник, тестер, пробник, пассатижи, обжимные пассатижи, кусачки, монтажные кусачки, нож, набор отверток, шуруповерт, шпатель, молоток, перфоратор.

Возможно, что в процессе работы список необходимых инструментов придется несколько расширить, но все это несущественные мелочи по сравнению с тем, какие удобства и комфорт добавит теплый пол в повседневный быт.
