Дренаж участка: 4 вида схем с инструкциями и чертежами

Необходимо ли устраивать дренаж на вашем участке? Если да, то какой вид дренажа выбрать? В статье вы найдете 4 типа дренажа участка, а также подробные инструкции, схемы и чертежи для устройства дренажа. Ознакомьтесь с различными видами дренажа участка и выберите подходящий вариант с учетом ваших потребностей.

При строительстве зданий и сооружений часто требуется установка дренажа, который защитит постройку от подземных вод. Перед установкой таких систем оценивают состояние грунта, выполняют подготовительные расчеты и составляют проект. При наличии такого оборудования фундамент будет надежно защищен, подвал будет всегда сухим. Отводы воды проектируют перед строительством с учетом типа здания, они могут располагаться перед постройкой или под самим фундаментом. Для принудительного отвода воды устанавливают специальные насосы.

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

Особенности системы:

• охват всех точек накопления воды;
• расчет уклона дренажных траншей;
• обеспечение защиты системы от засорения;
• мероприятия по предотвращению появления новых заболоченных мест;
• расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

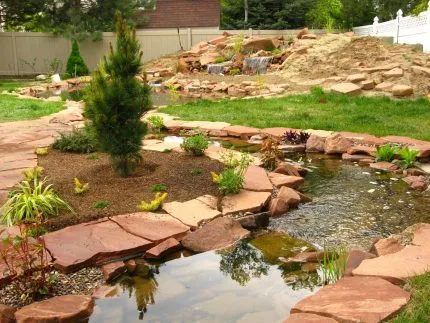

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

• пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
• пластовые (в грунте под зданием);

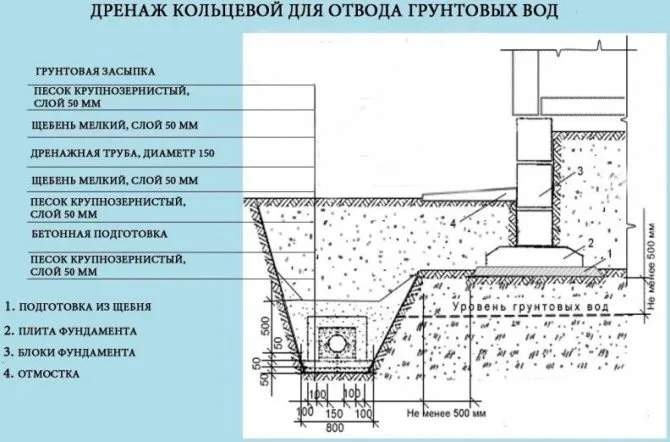

• кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Галерея изображений

Фото из

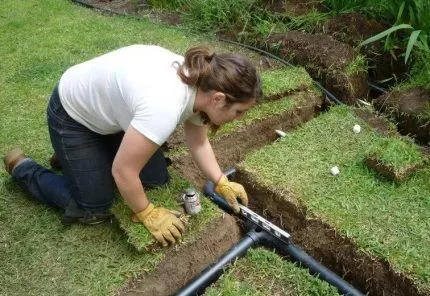

Неглубоко заложенная дренажная система

Устройство дренажа для осушения почвы

Глубинный вариант дренажной системы

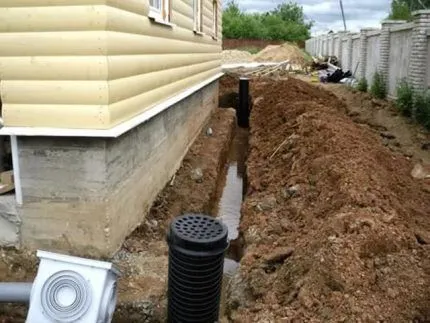

Глубина заложения пристенного дренажа

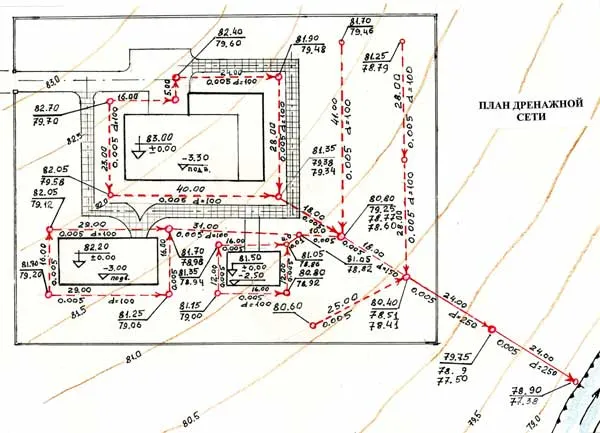

Составление проекта дренажной системы

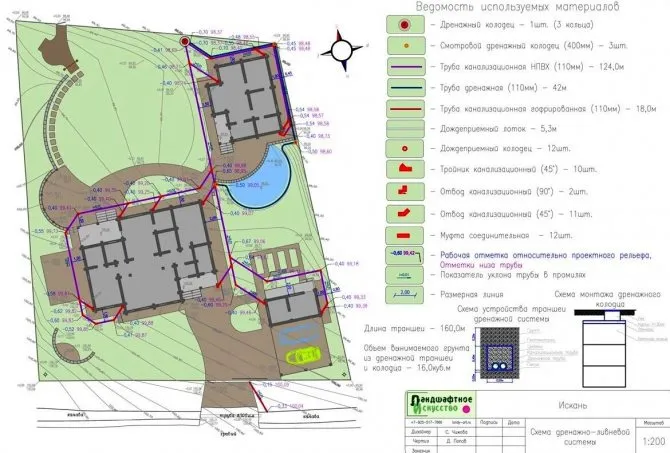

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

• данные о грунте и верхних почвенных слоях (состав, технические характеристики);
• план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
• схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
• топографическая карта дачного участка с указанием особенностей рельефа;
• схема существующих поверхностных и находящихся в земле коммуникаций;
• данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж.

Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод.

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах.

Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

• суглинки и глина – от 0,003 и более;
• песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала. Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Устройство гидроизоляции фундамента

Это необходимая мера не только при опасности подтопления или обустройстве эксплуатируемого цокольного этажа. Защита основания здания позволит продлить срок его службы, сохранить первоначальные характеристики и избавит от сырости на первом этаже. Традиционно выделяют два способа изоляции фундамента от воздействия влаги:

1. Обработка битумной мастикой. Толщина слоя зависит от глубины залегания фундамента: до 2 метров – 2 мм, более – до 4 мм.
2. Укладка мембранной пленки. Является более современным, но в то же время дорогостоящим методом. После обработки мастикой по всей поверхности основания раскатывается рулон мембраны (полимерной профилированной пленкой с рифлением). Ее двух- или трехслойные разновидности оснащены дополнительно слоем геотекстиля. Принцип работы сводится к стеканию влаги, просочившейся сквозь ткань, к дренажным трубам.

Дополнительно стоит провести утепление фундамента.

Популярные схемы дренажных систем

Рассмотрим несколько схем, которые часто включают в проект дренажа дома на дачном участке. Среди них системы для отвода вод от дома, а также водосборные конструкции развернутого вида.

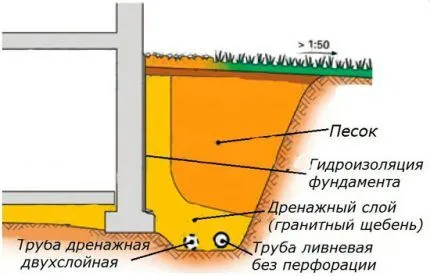

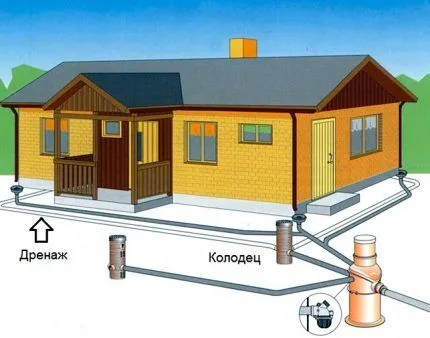

Одна из самых распространенных схем – пристенный дренаж для повышения характеристик гидроизоляционной защиты фундамента и цоколя.

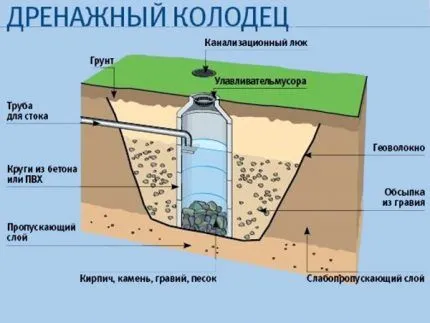

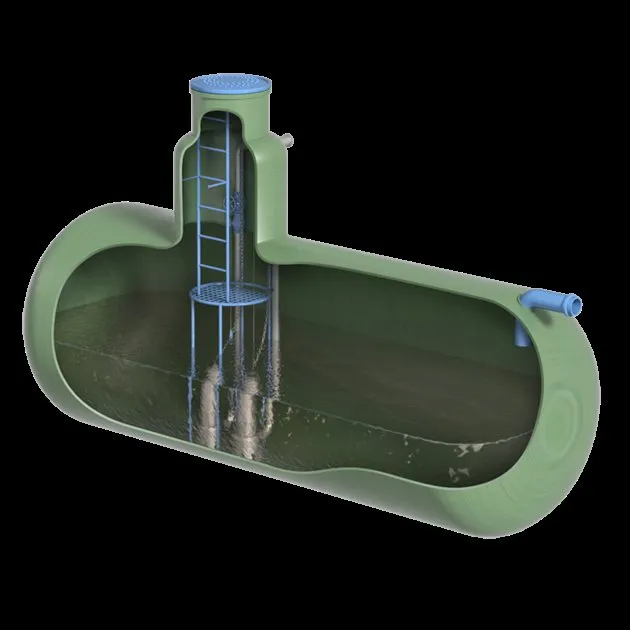

Схема устройства накопительного колодца для сбора и дальнейшего использования дренажных вод пригодится тем, кто привык экономно расходовать природные ресурсы.

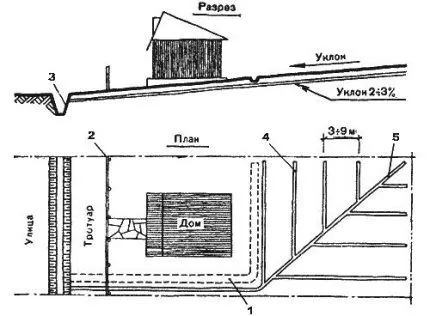

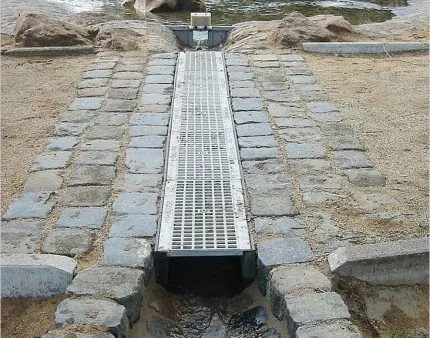

Вариант схемы открытого дренажа. Оптимальный вариант для дачников, являющихся владельцами приусадебных участков с наклоном или неровным рельефом.

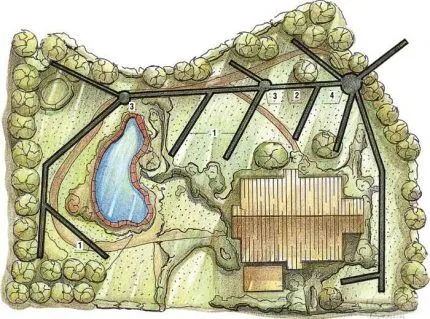

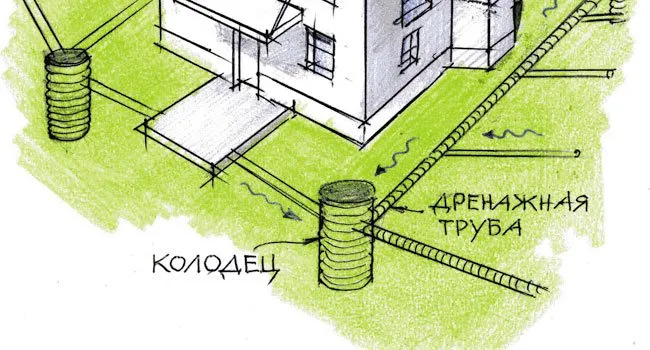

Эскиз дренажа для благоустройства садового участка и прилегающей к дому территории. Судя по рисунку, дом в отдельно обустроенной дренажной конструкции не нуждается.

Безусловно, выбор схемы полностью зависит от условий конкретного дачного участка, следовательно, начинать проектирование следует с изучения собственной территории.

Точечный дренаж вокруг дома

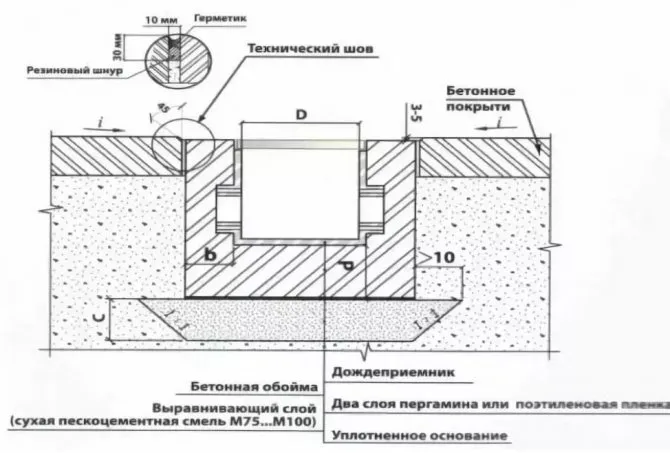

Точечный дренаж прост, не требует специального проектирования и легко выполняется самостоятельно. В наиболее общем смысле схема его включает в себя воронку, через которую вода стекает в водоприемник. Каждая такая «точка» снабжается отводами, которые примыкают к ливневой канализации или глубинной дренажной системе, по ситуации.

Водоприемники для точечного дренажа проще купить, чем сделать: современные конструкции производят из полимеров, устойчивых к годовым изменениям температуры, или из чугуна. Точечный дренаж выглядит эстетично благодаря решетке, закрывающей собой водосборник.

Для установки точечного дренажа вы должны:

1. выкопать приямок, превышающий по размерам водоприемник;
2. укрепить его дно слоем бетона ≈10 см;
3. установить водоприемник;
4. подключить его к системе водоотведения;
5. установить решетку;
6. забетонировать пространство между стенками водоприемника и откосами приямка.

Типичная ошибка монтажа точечной дренажной системы — установка наружной решетки водоприемника на одном уровне с поверхностью, на которой скапливается вода. Чтобы сток вод был эффективным, рассчитайте глубину приямка и толщину бетонной подушки так, чтобы в конечном счете решетка водоприемника была заглублена на 3-5 см по отношению к грунту или дорожке. Это актуально, если вы делаете точечный дренаж вокруг дома своими руками — описанный недочет приводит к залитию подвала и порче фундамента.

Как правильно сделать дренаж вокруг дома?

Для того чтобы правильно сделать дренаж вокруг дома, необходимо следовать следующим шагам:

1. Определить место размещения дренажной системы вокруг дома. Необходимо учитывать склон участка, местоположение дома, уровень грунтовых вод и т.д.

2. Начать раскопки вокруг дома на глубину, достаточную для размещения дренажной системы. Обычно это глубина около 30 см. Ширина канавы зависит от типа дренажной системы и грунта на участке.

3. Установить пленочный материал на дно канавы. Он предотвратит попадание грунтовой воды в дренажную систему.

4. Установить дренажные трубы в канаву. Рекомендуется использовать перфорированные трубы, чтобы обеспечить максимальный сбор воды.

5. Подключить трубы к колодцу или другой системе для сбора воды.

6. Наполнить канаву гравием или щебнем, чтобы обеспечить дополнительный дренаж.

7. При необходимости установить фильтр на верхней части дренажной системы, чтобы предотвратить засорение.

8. Засыпать канаву землей и утрамбовать ее, чтобы предотвратить проседание земли.

При проектировании дренажной системы необходимо учитывать особенности участка и требования местных строительных норм и правил. В некоторых случаях может потребоваться помощь специалистов.
