Фотографии установки различных конструкций в стропильной системе двускатной крыши

При выборе проекта для будущего дома, стоит обратить внимание на дизайн предполагаемой крыши. Наиболее распространенными вариантами являются односкатные и двухскатные крыши. Однако, простой внешний вид такой конструкции может не удовлетворить каждого клиента.

На самом деле 2-скатная крыша самая надёжная и распространенная конструкция среди архитекторов и строителей, её предпочитают и благодаря простоте своего сооружения.

За такую крышу может взяться даже непрофессиональный специалист без опыта и строительного образования, и при этом справиться с поставленной задачей на отлично.

Мы же с Вами давайте поближе рассмотрим все виды стропильных систем, которые могут применяться в строительстве. Получив необходимый минимум информации, можно будет сразу же разобраться в сложностях построения той или иной стропильной конструкции и определиться с выбором будущей стропильной системы.

Как было замечено выше, специалисты рекомендуют применять двухскатную стропильную систему, объясняя это многочисленными плюсами и богатыми возможностями данной конструкции.

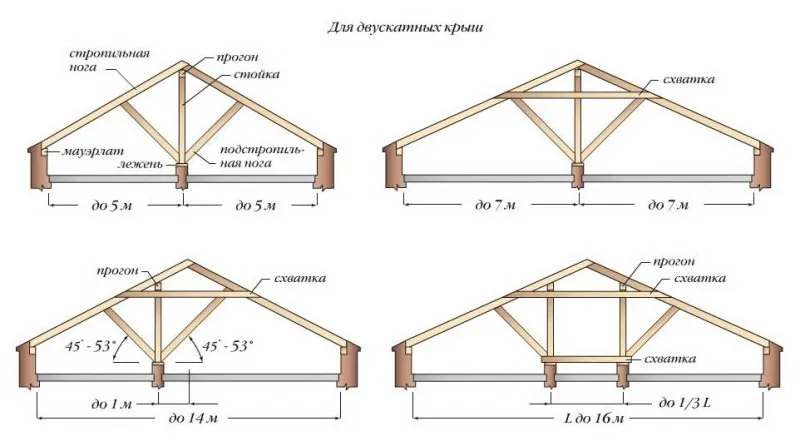

Двускатная крыша (разновидности стропильной системы)

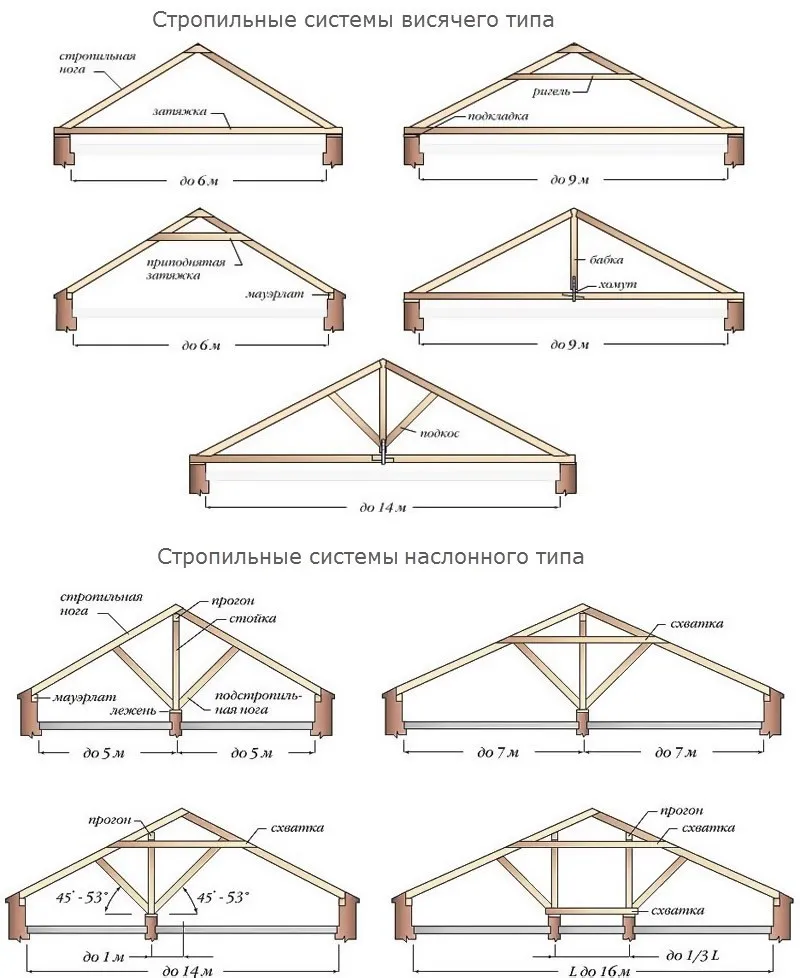

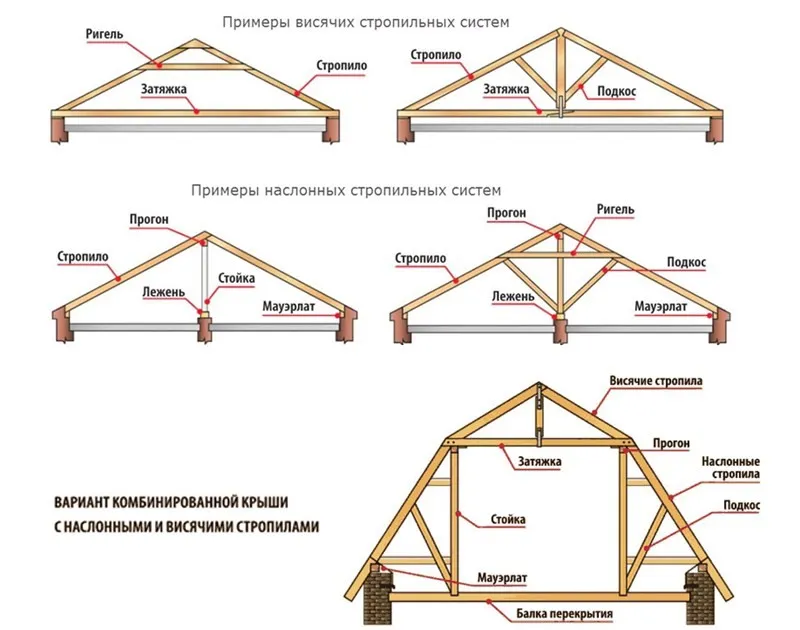

Существует 3 вида двухскатных крыш:

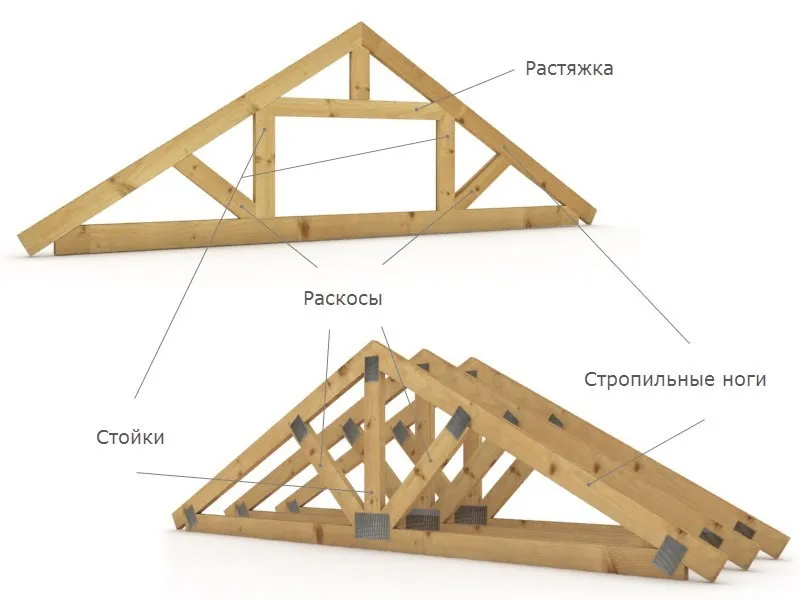

• наклонные стропила;
• висячие стропила;
• комбинированные стропила (включают в себя конструкцию из наклонных и висячих стропил).

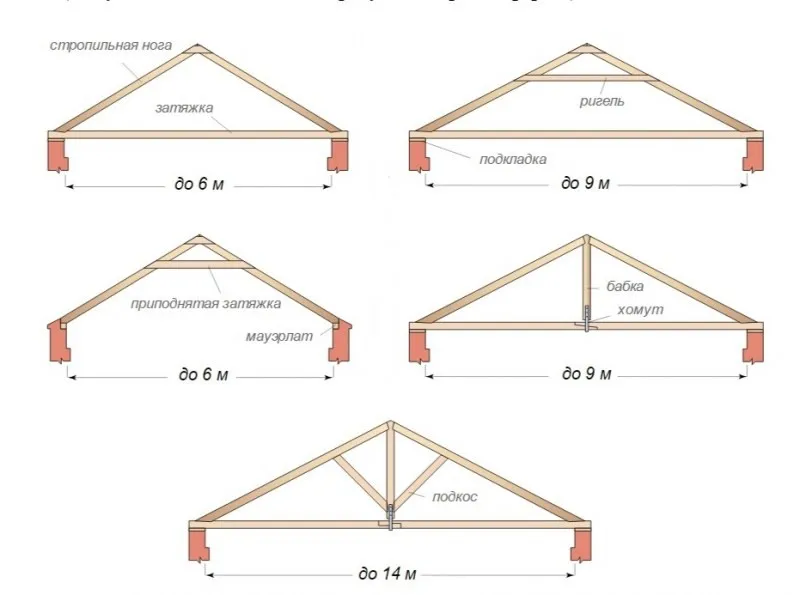

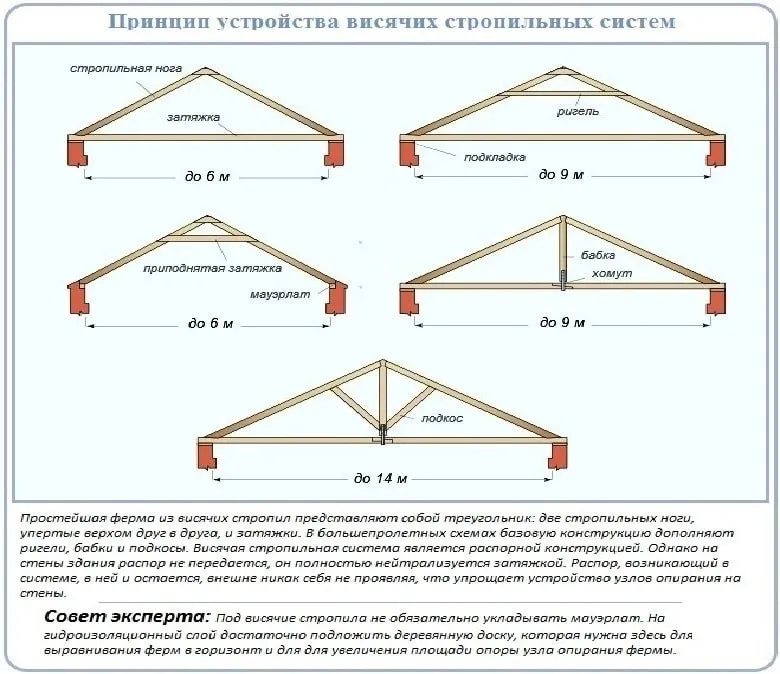

Висячий тип стропил применяется, когда расстояние между стенами дома не превышает 10 метров и отсутствуют промежуточные конструкции-перегородки и стены. Такая крыша дает определенную нагрузку на несущие стены.

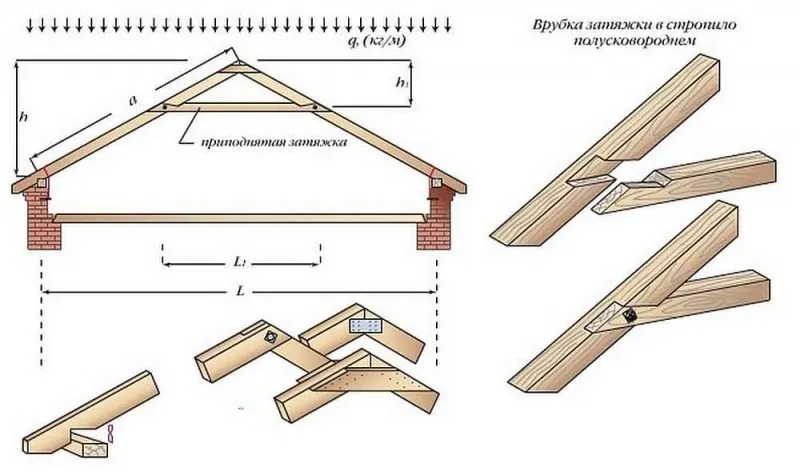

Понизить уровень сопротивления можно при помощи затяжки, формирующей треугольник у основания из металла или дерева. Роль затяжек обычно берут на себя балки перекрытия. Их применяют в качестве конструкций чердачного этажа.

Когда расстояние между внешними стенами свыше 10 метров, используется опорная балка.

Факторы, оказывающие влияние на выбор той или иной конструкции крыши:

• Уровень осадков в данном регионе;
• Материальные возможности хозяина дома;
• Применяемый кровельный материал (мягкая черепица или керамическая);
• Использование пространства крыши в качестве жилого или нежилого помещения. Оборудование чердачного этажа или полноценного жилого пространства с комнатами или зоной отдыха;
• Погодные условия и климат.

Специалисты по кровельным системам и архитекторы особое внимание уделяют уровню осадков в выбранной местности, обилию и плотности снегопадов (дождей). В заснеженных северных регионах не используют крыши с малым углом наклона скатов. Снег на таких крышах задерживается и может привести, как минимум, к деформации конструкции или к полному разрушению крыши и дома.

Виды стропильных систем

Как было отмечено чуть выше, самыми надежными считаются односкатные и двухскатные стропильные системы, но бывают и другие виды стропильных систем.

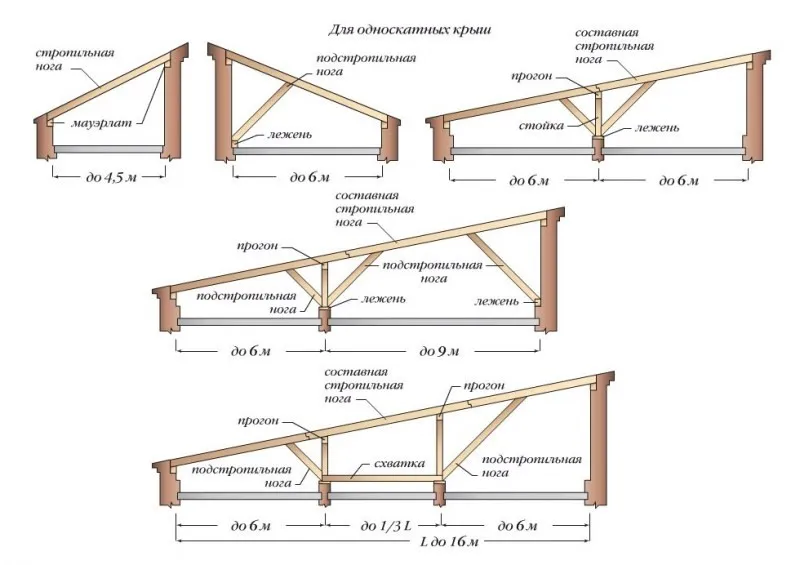

В зависимости от погодных условий, назначения будущего сооружения, особенностей местностей, специалистами применяются различные виды конструкций крыш: односкатные, двухскатные, плоские, вальмовые, многощипцовые, четырёхскатные, полувальмовые, ломаные, мансардные, полувальмовые. Ознакомиться с фото стропильных систем можно ниже.

Двускатная крыша своими руками

Убедив Вас в том, что двухскатная крыша самый оптимальный выбор для Вашего дома, рассмотрим устройство стропильной системы.

Напомним, что крыша должна обладать должным запасом прочности и выдерживать природные нагрузки — сильный ветер, осадки (снег, град, дождь). Сюда же можно отнести вес человека и кровли.

При грамотном построении крыши с 2-мя скатами, нагрузка на стены распределяется равномерно. Такая конструкция крыш чаще всего применяется при одноэтажной застройке.

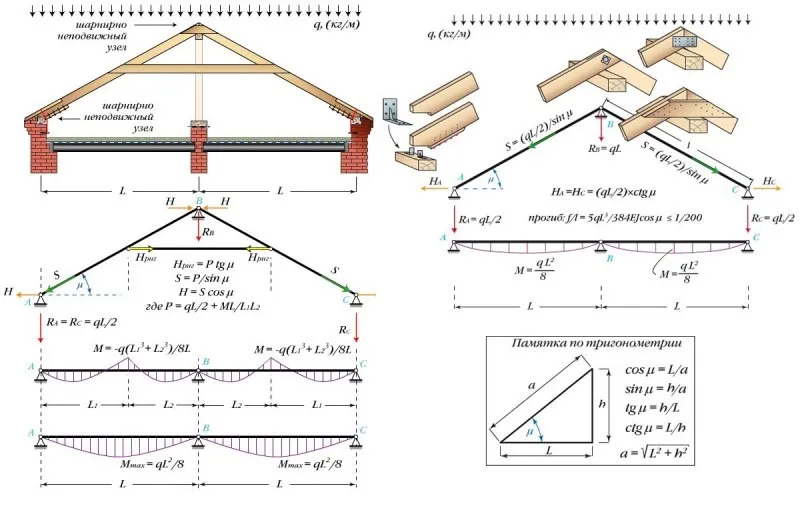

Расчет крыши с двумя скатами

Выполняя расчет стропильной системы двухскатной крыши, следует уделить внимание используемому материалу (кровли), а также техническим требованиям в сфере архитектуры и строительства:

Угол наклона двухскатной крыши должен быть более 5°. В некоторых случаях этот показатель достигает отметки в 90°.

В той местности, где погодные условия не самые лучшие и постоянно прослеживаются дожди и снег, скаты делаются крутыми. В подобной ситуации угол выбирают в пределах 35-40°. Тогда это предотвращает задержку воды и снега на поверхности крыши.

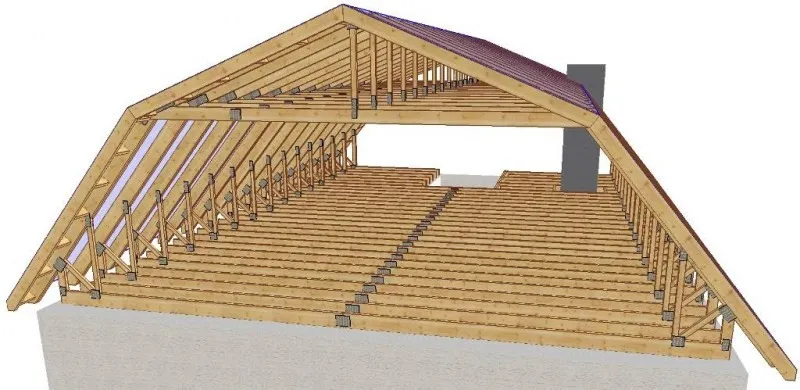

Однако, с таким углом кровли невозможно возвести дополнительный этаж с чердачными помещениями. Выходом из ситуации послужит ломаная стропильная система крыши. Сверху такая конструкция будет пологой, а снизу с резким уклоном.

Пологие крыши активно применяются в местностях с сильными порывами ветра. При постоянном ветре уклон делают 15-20°, чтобы защитить покрытие кровли.

Оптимальным выбором будет что-то промежуточное, когда скат подбирается не самый крутой. Обратите внимание, чтобы наклон не был слишком пологим.

Не стоит делать слишком большой угол наклона, это повлечет за собой дополнительные расходы на сооружение крыши из-за парусности будущей конструкции крыши.

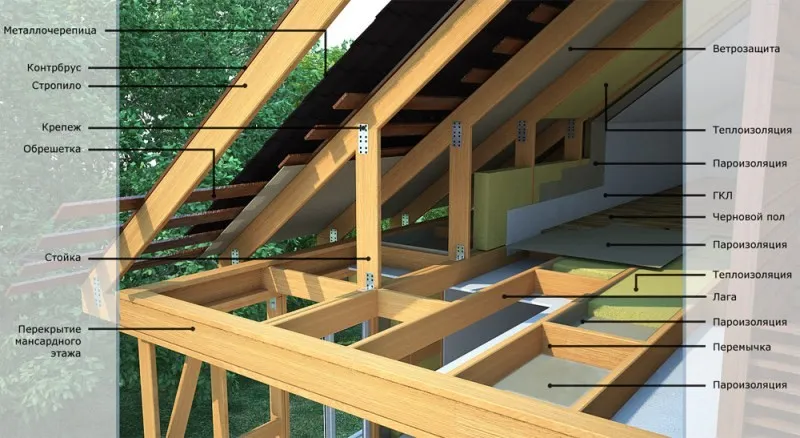

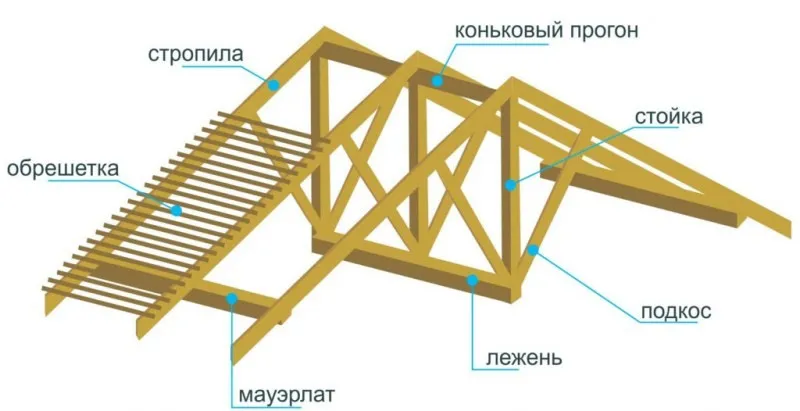

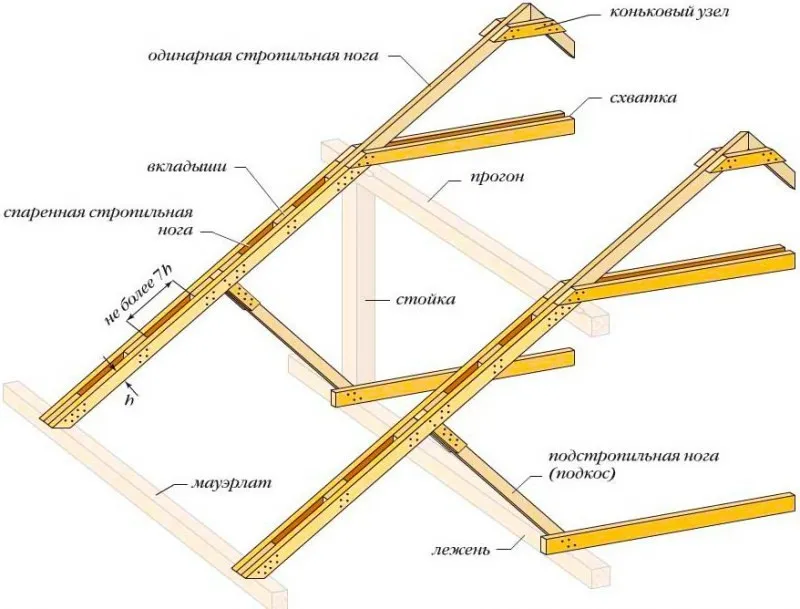

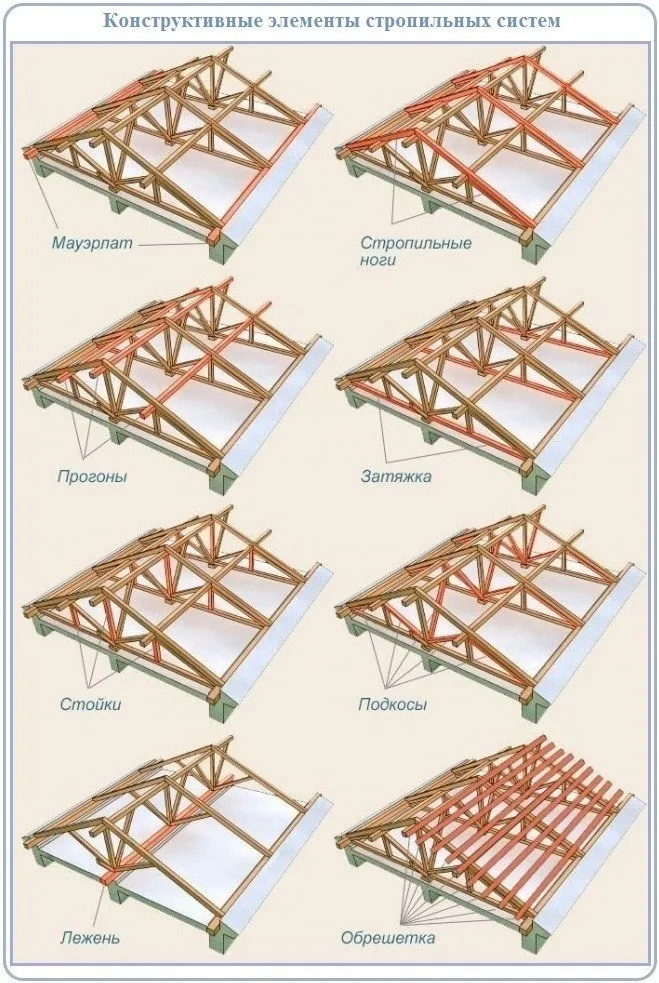

Выполняя монтаж стропильной системы, сначала следует ознакомиться с основными элементами конструкции:

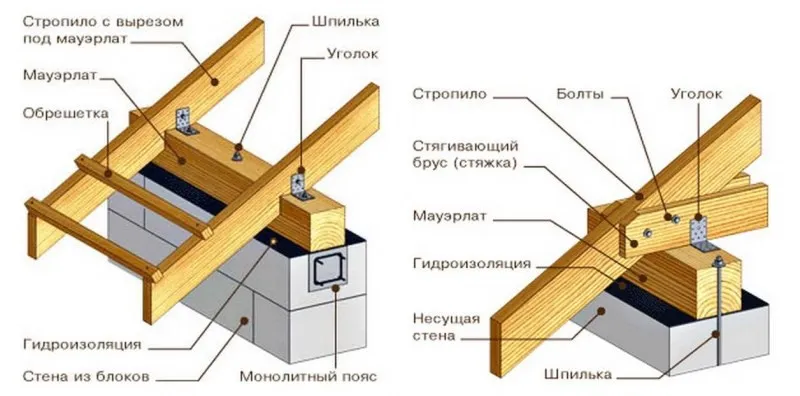

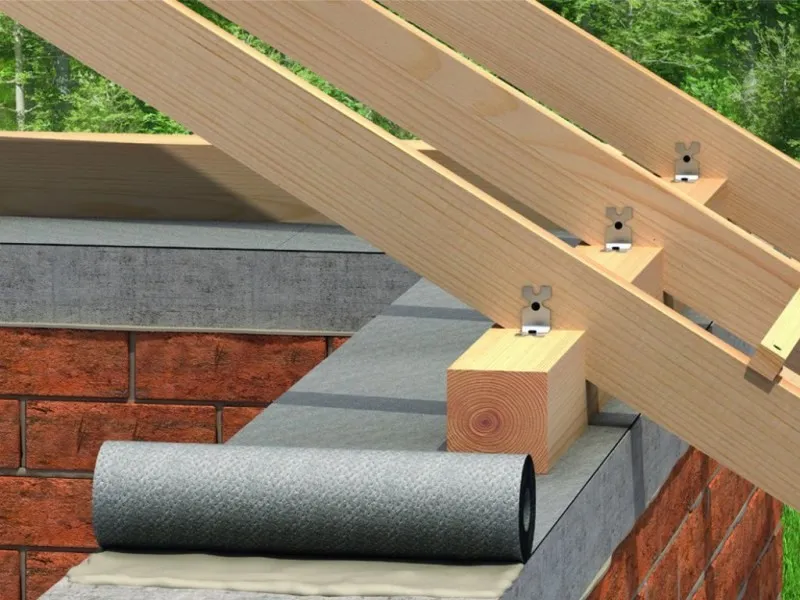

• Мауэрлат — брус, крепящийся по периметру дома на верхнюю плоскость стен;
• Опоры и стойки;
• Лежни — опорная система брусьев, монтируемые на колонные или несущую систему перегородок;
• Прогоны — элементы опоры, укладываемые вдоль оси конструкции крыши, используются стойки;
• Балки перекрытия.

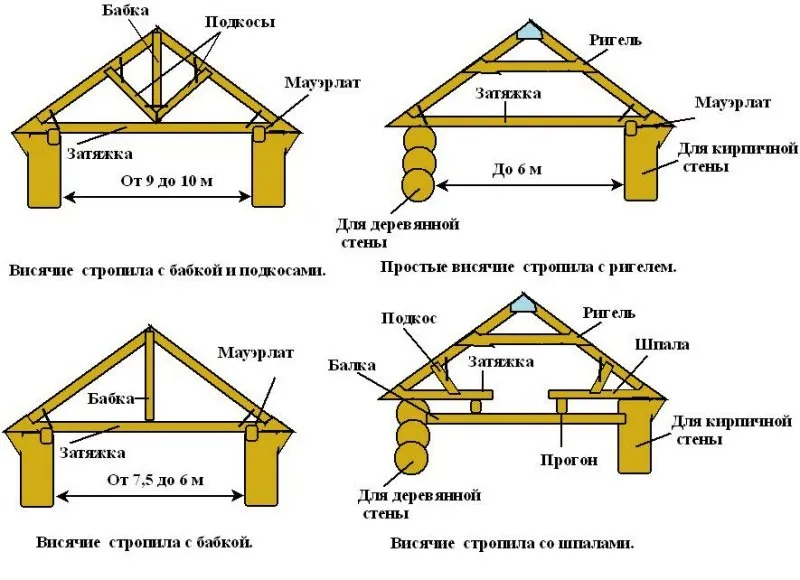

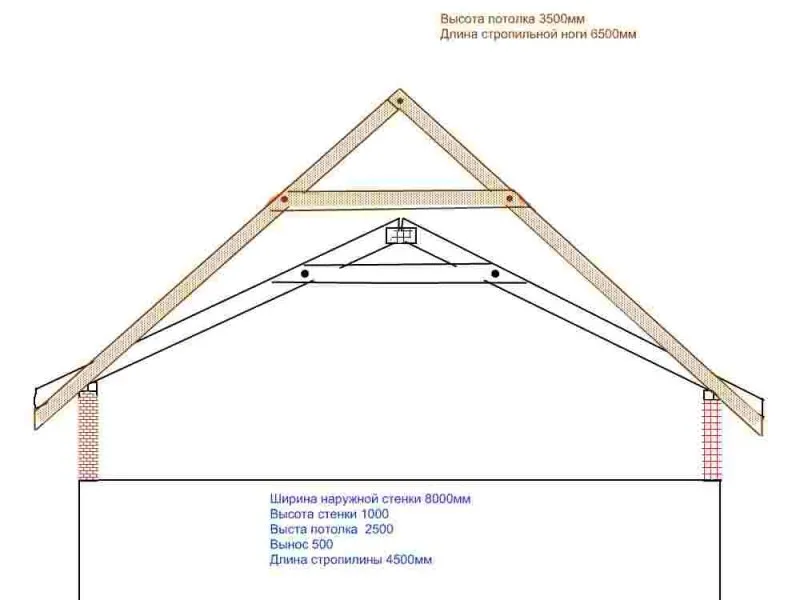

Висячие стропила своими руками

Стропильная система своими руками на примере висячих стропил подразумевает на первом этапе установку балки перекрытия и мауэрлата. Полное отсутствие каких-либо опор (вертикальных, горизонтальных). Не требуется установка стоек и прогонов.

По шаблону размечают центральную часть крыши, где будет располагаться конек. Для этого используют доски фронтоны прибитые по центру. На самих фронтонах делают пометки высоты будущей конструкции кровли.

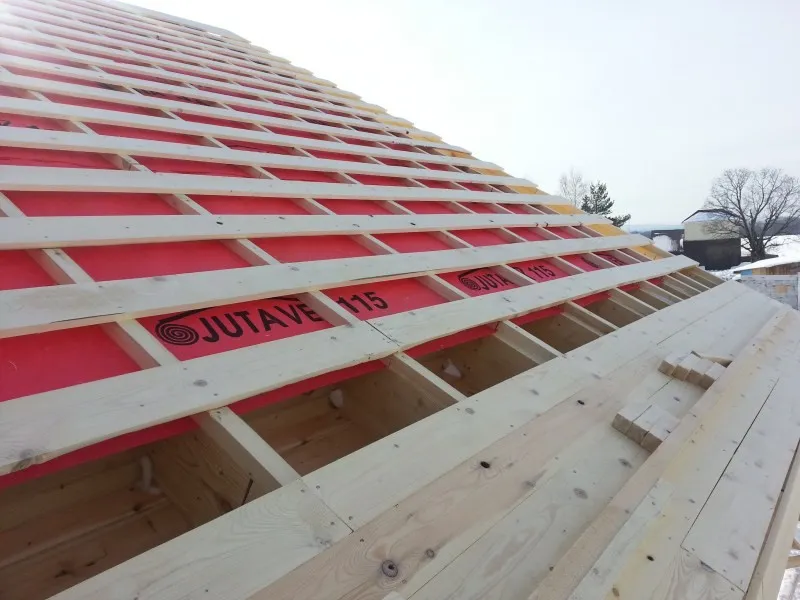

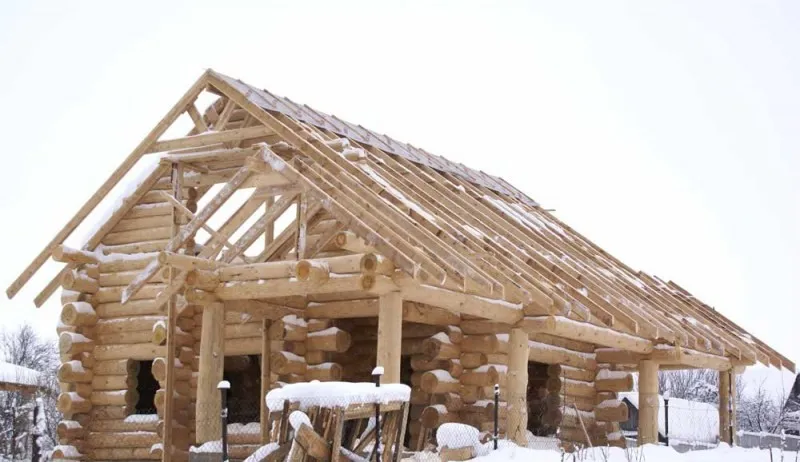

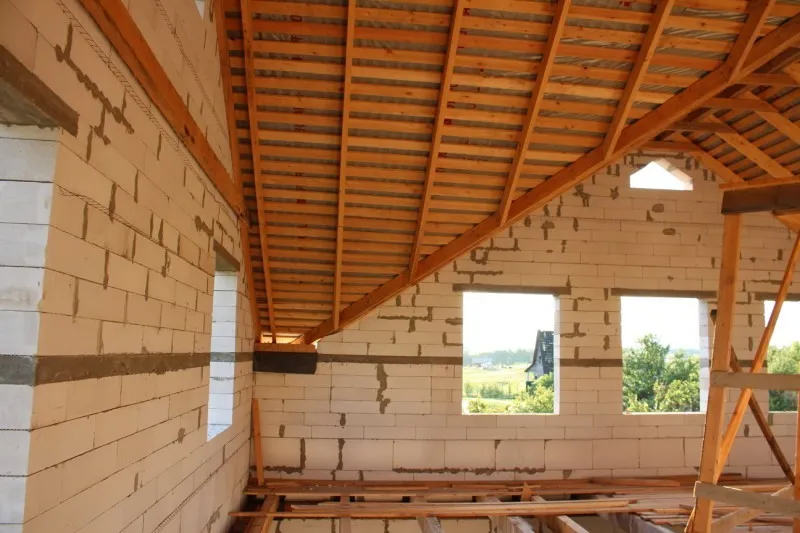

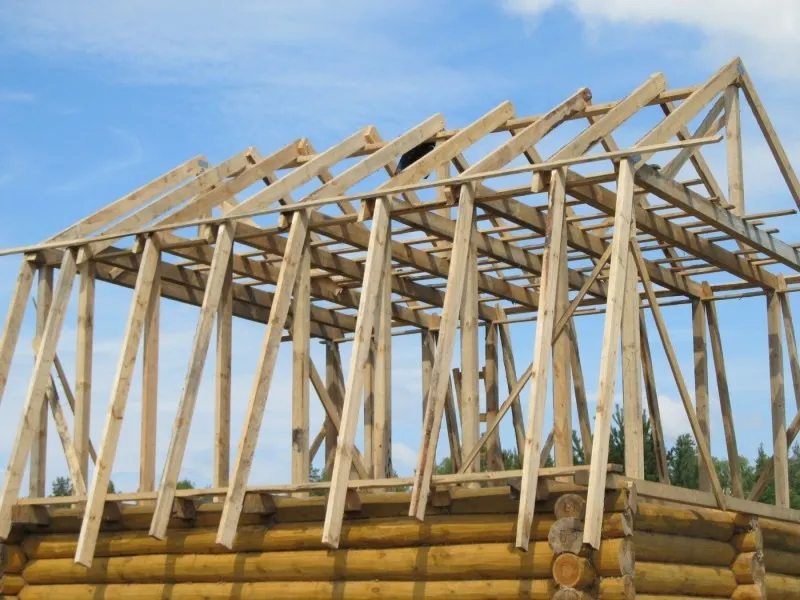

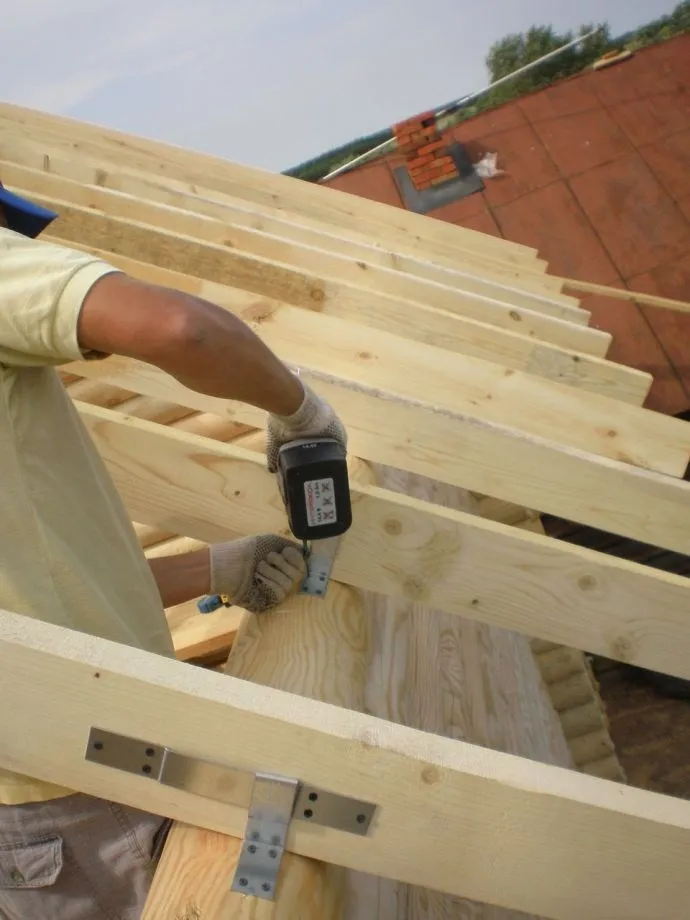

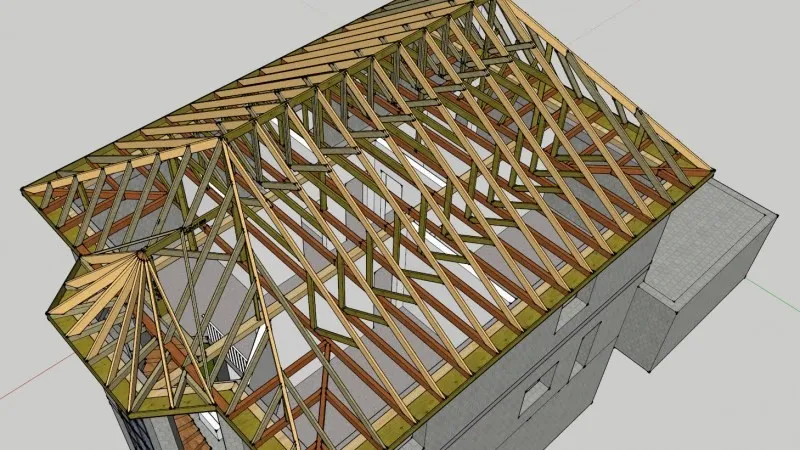

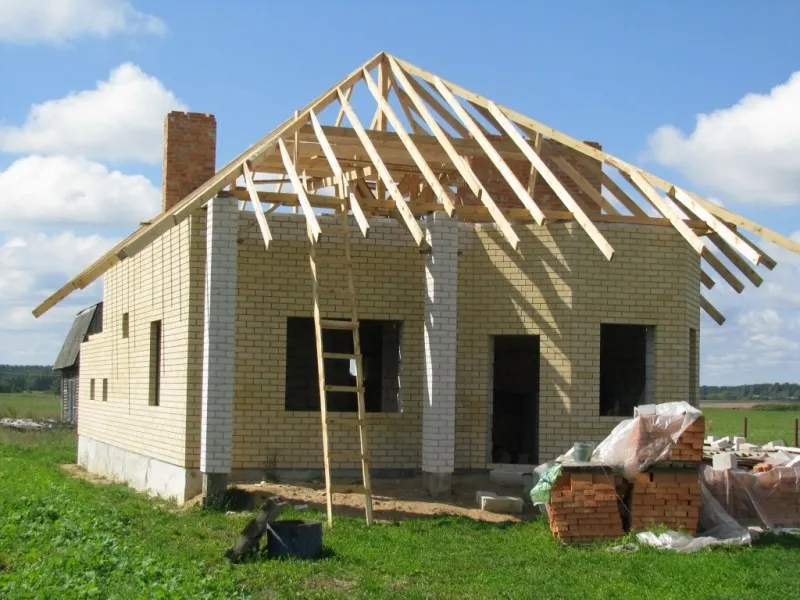

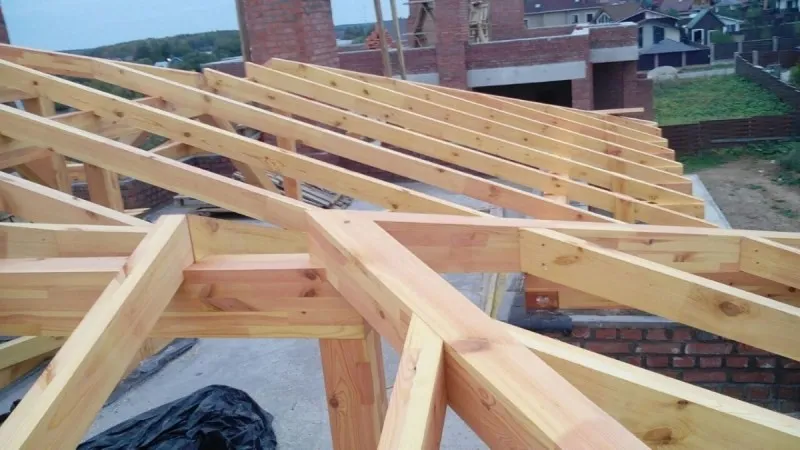

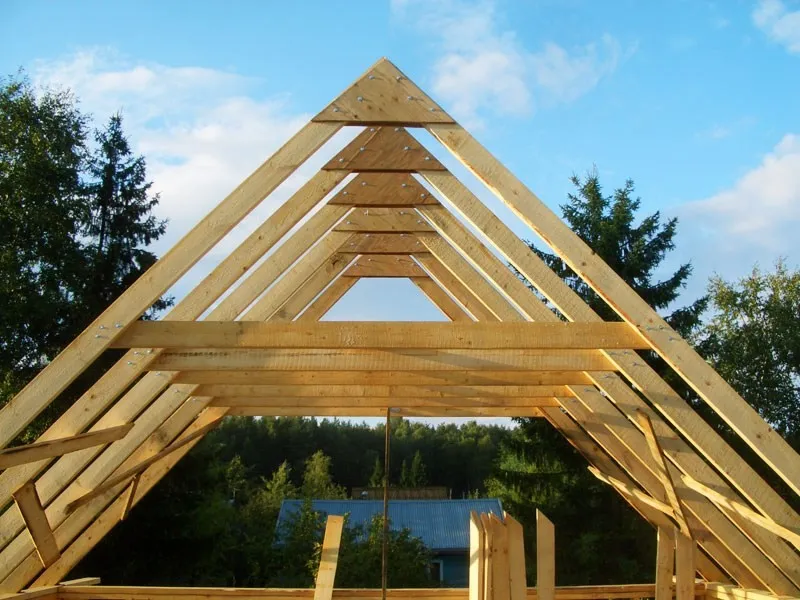

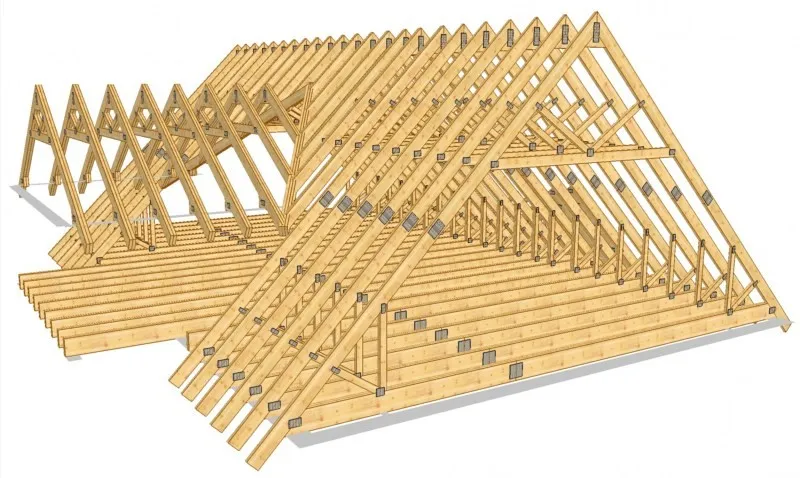

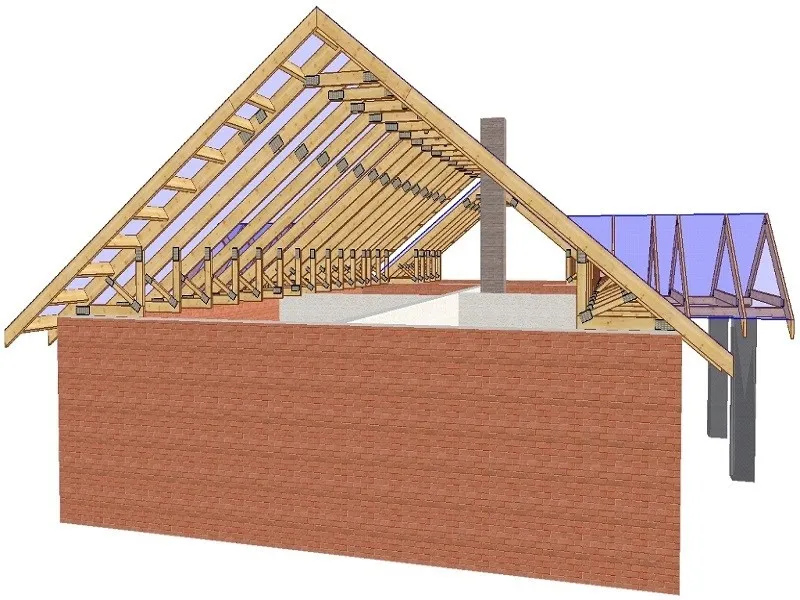

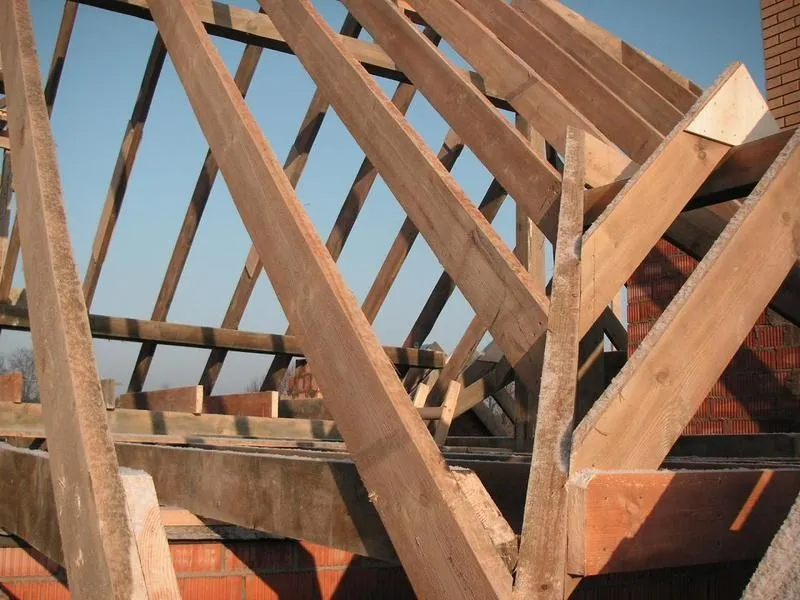

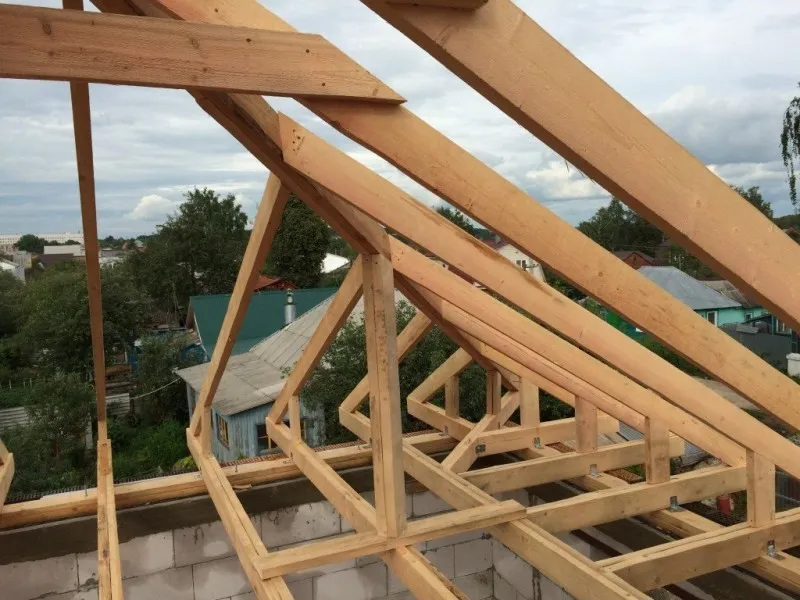

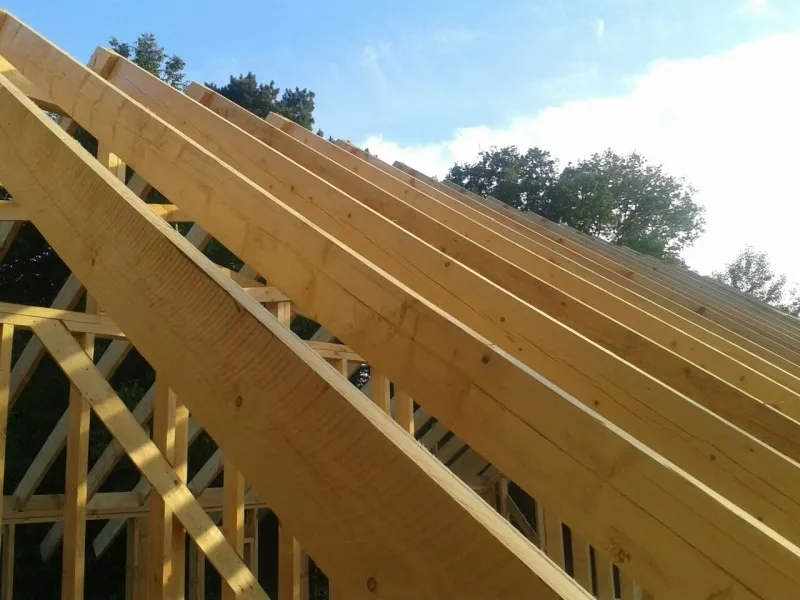

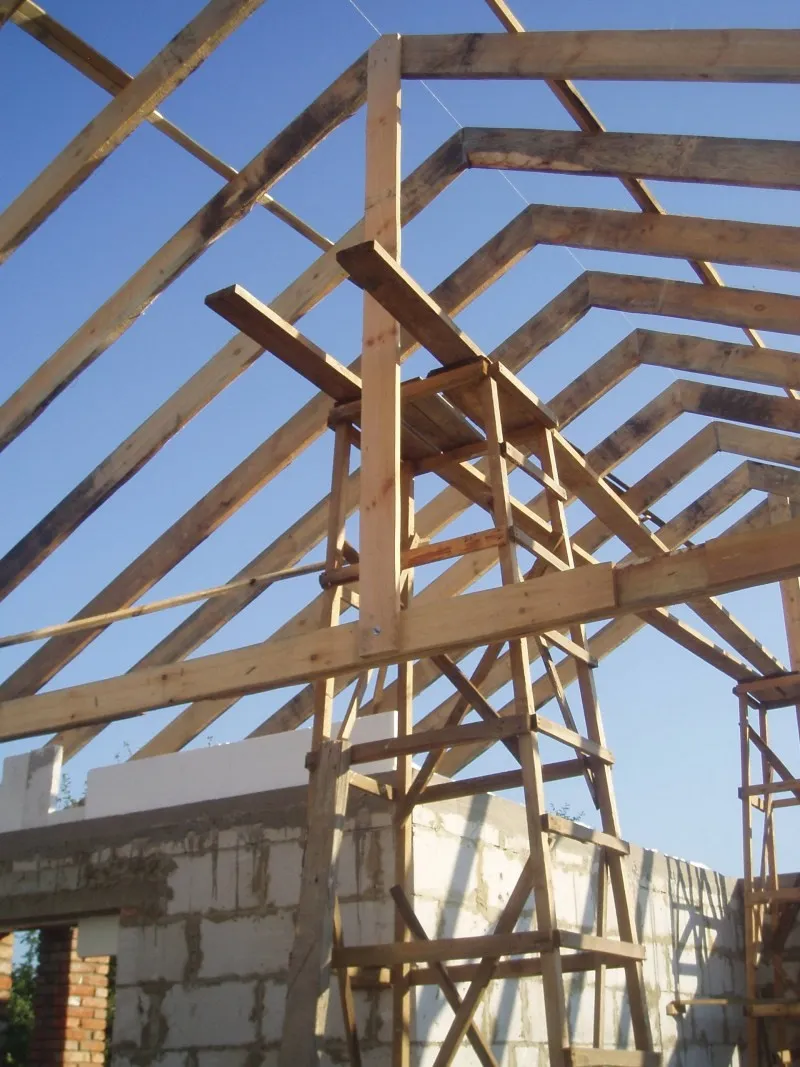

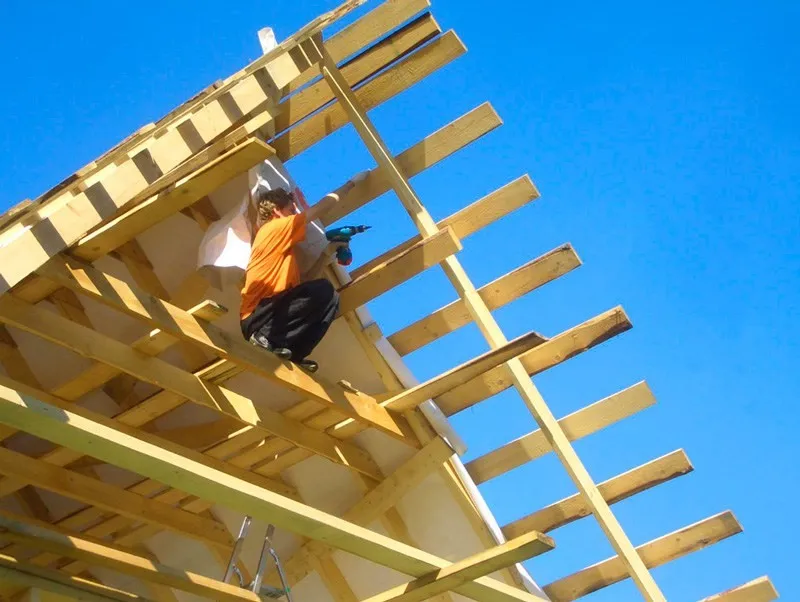

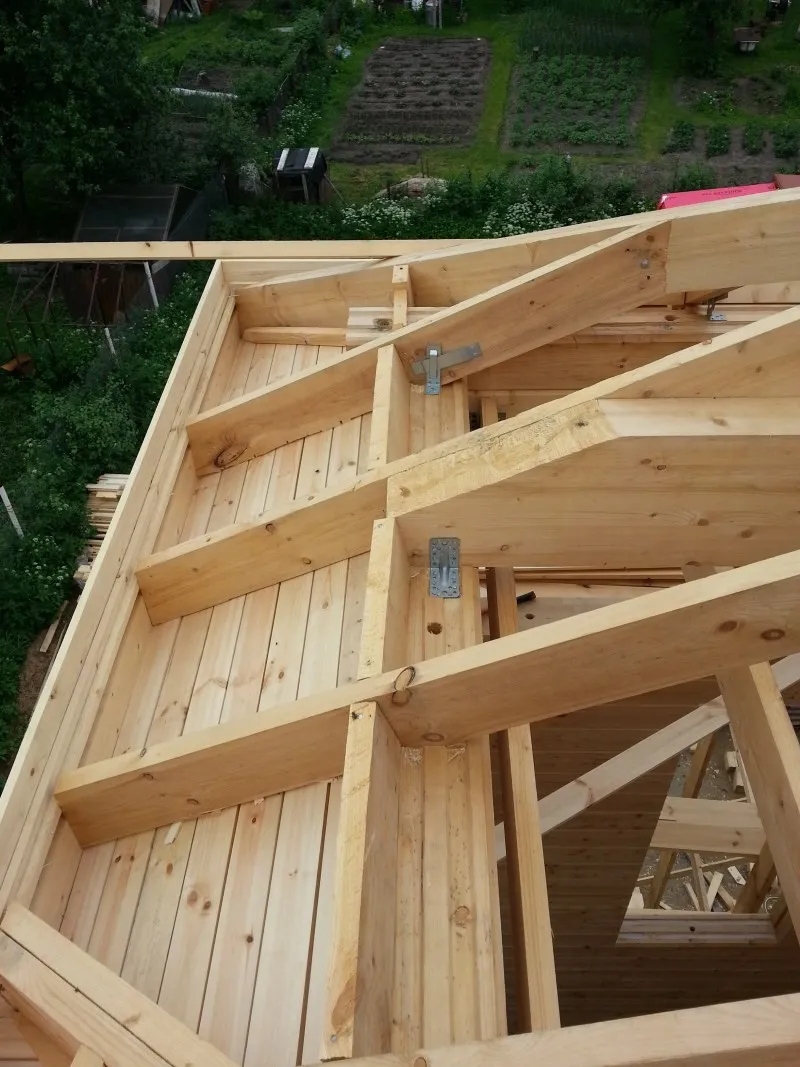

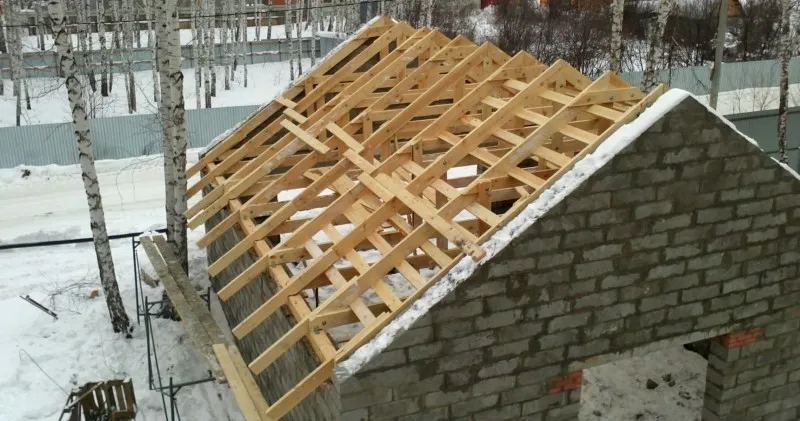

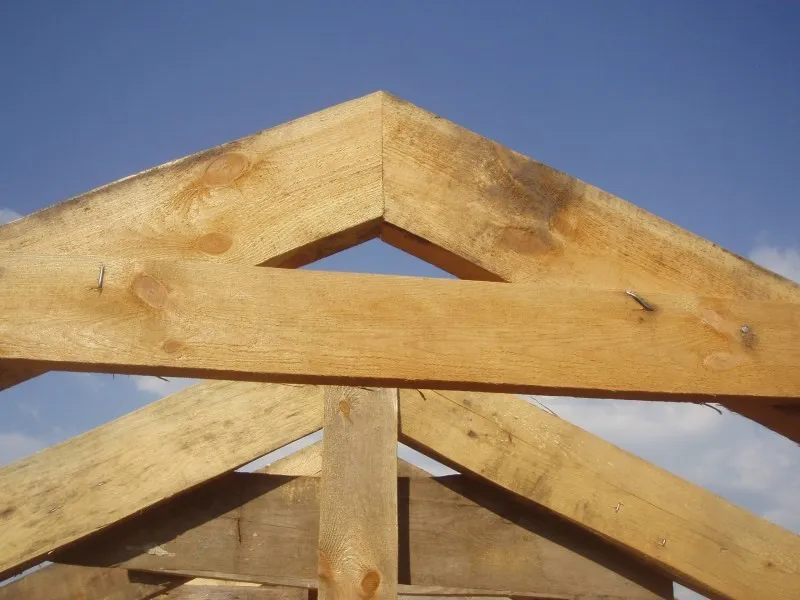

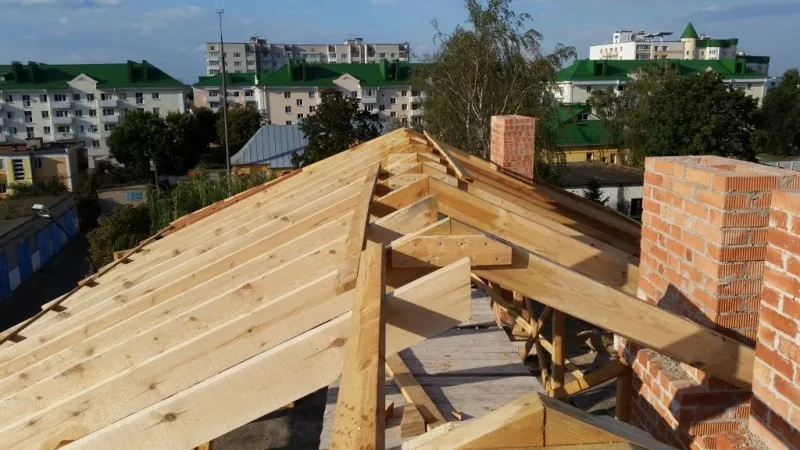

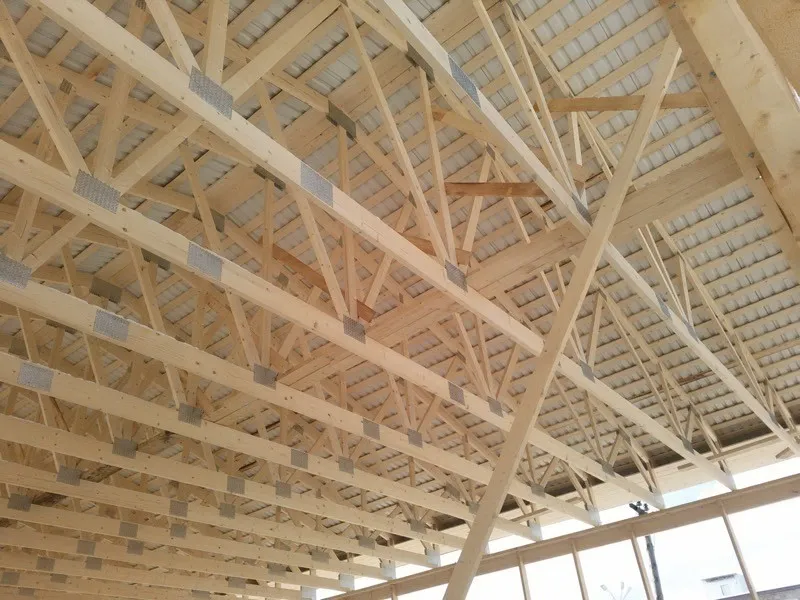

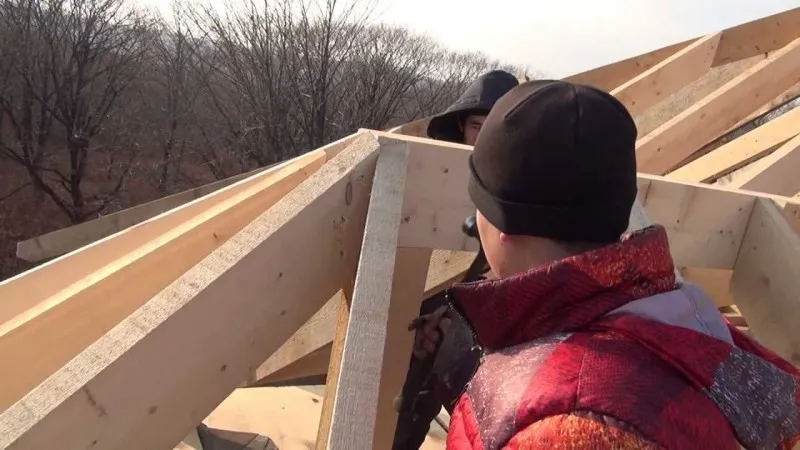

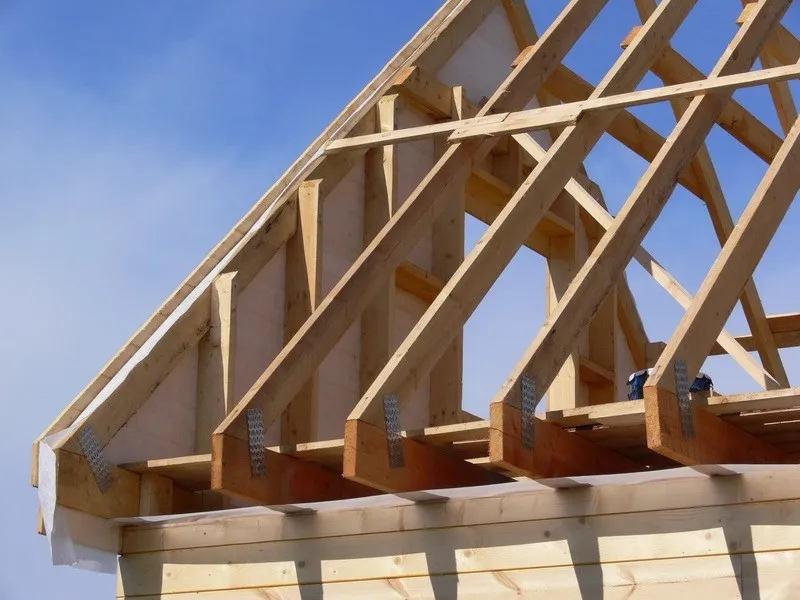

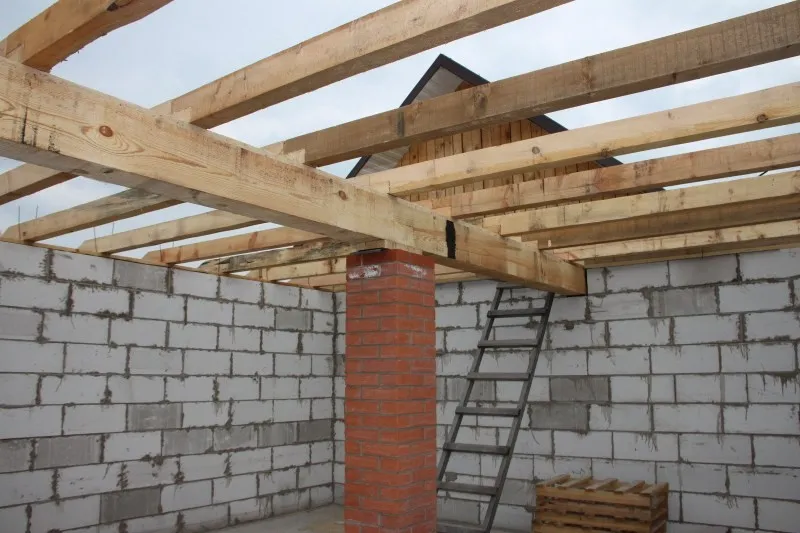

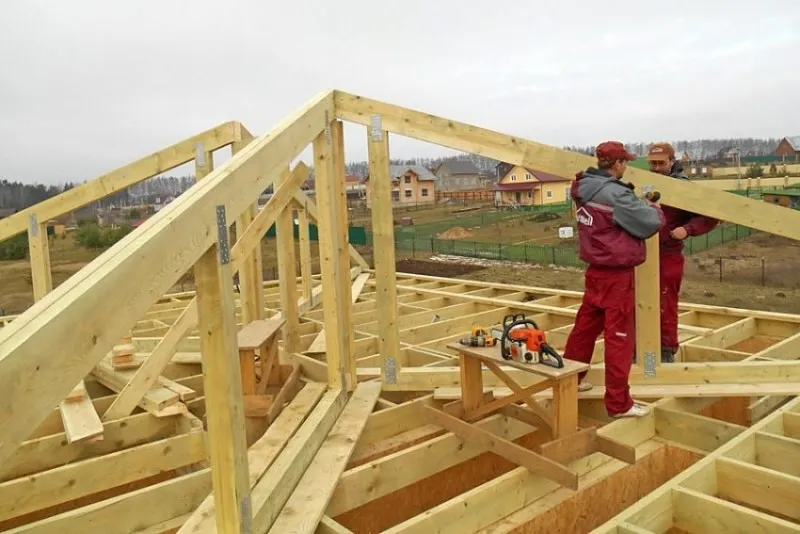

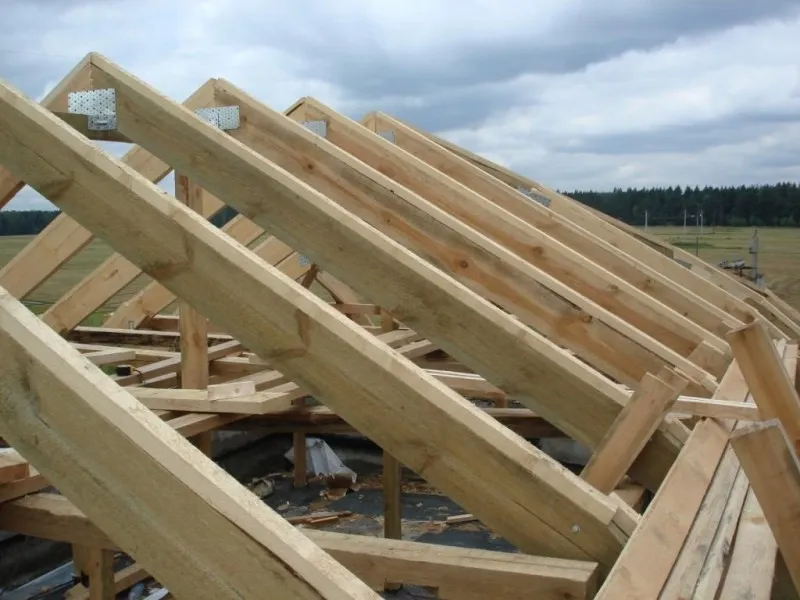

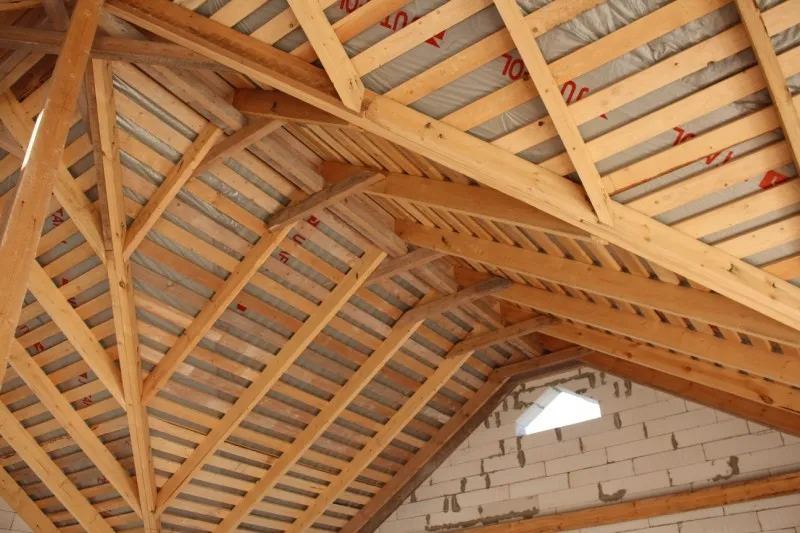

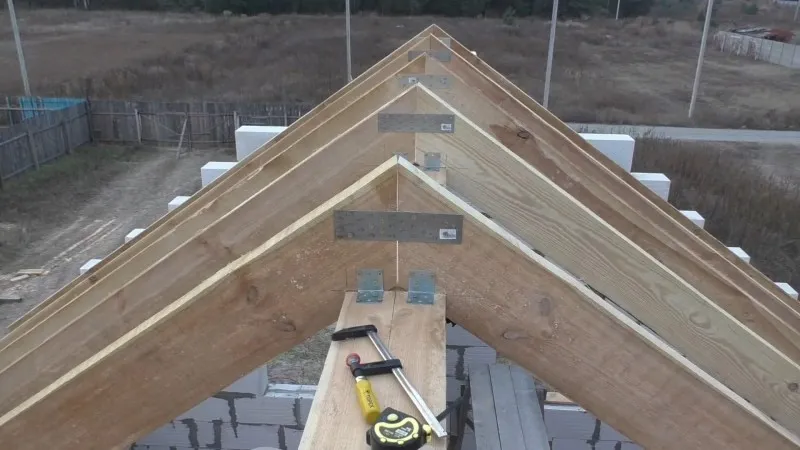

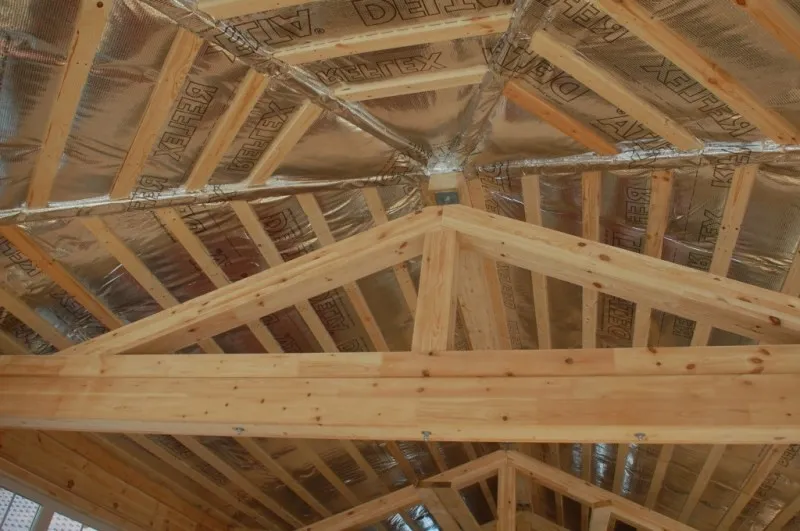

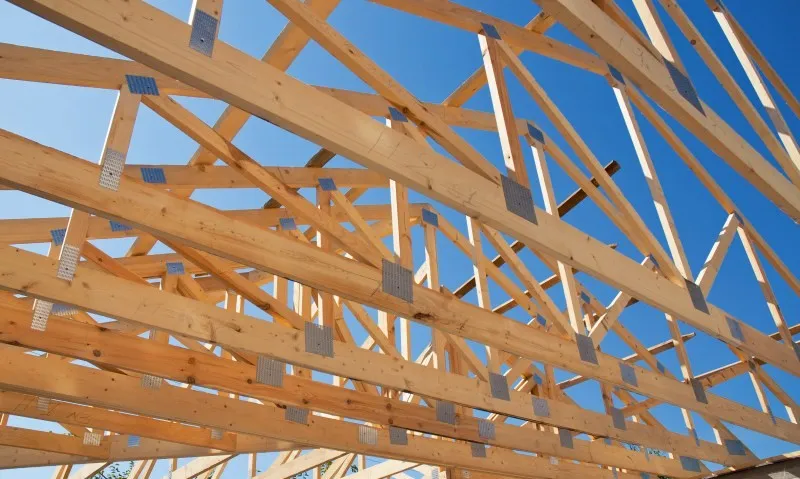

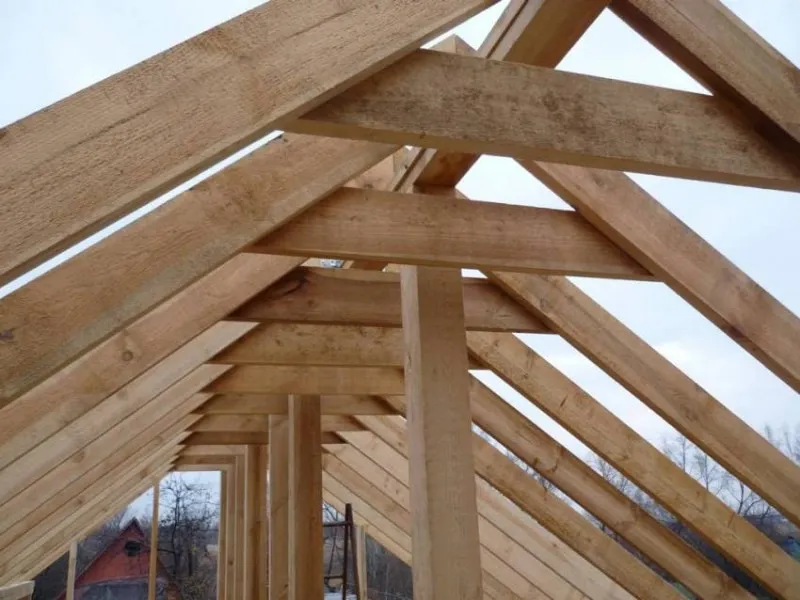

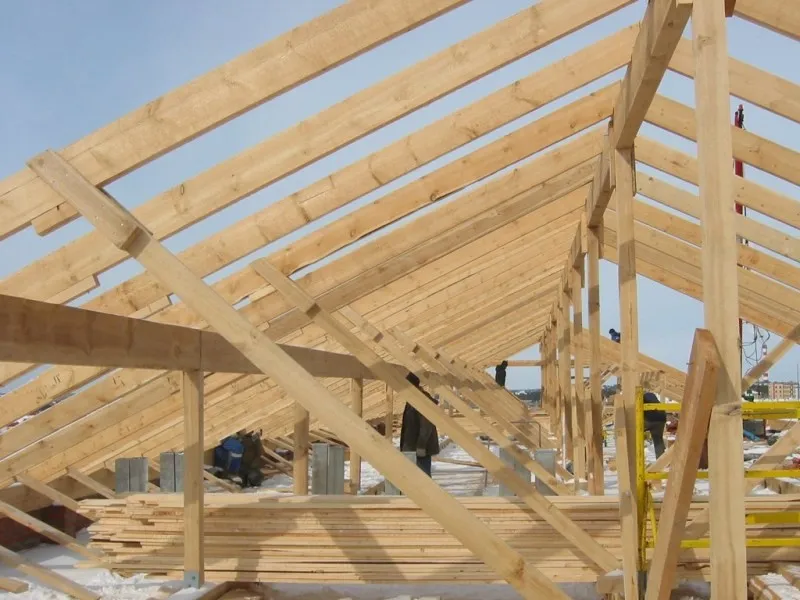

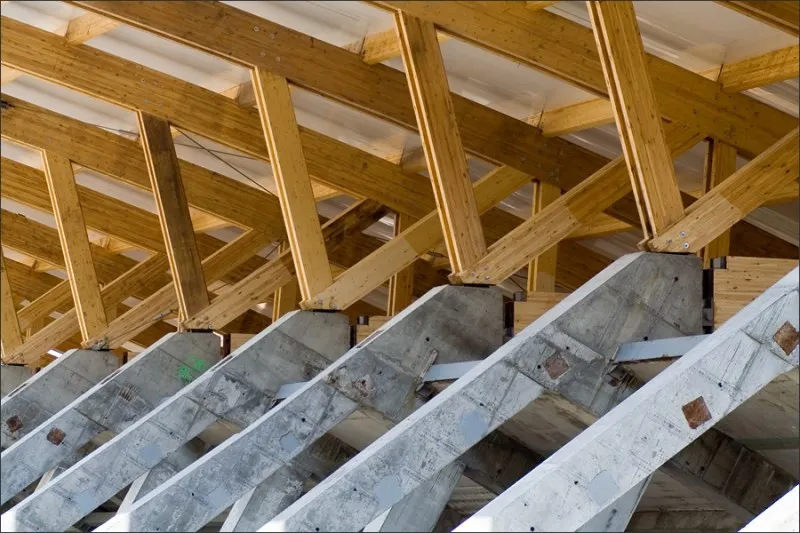

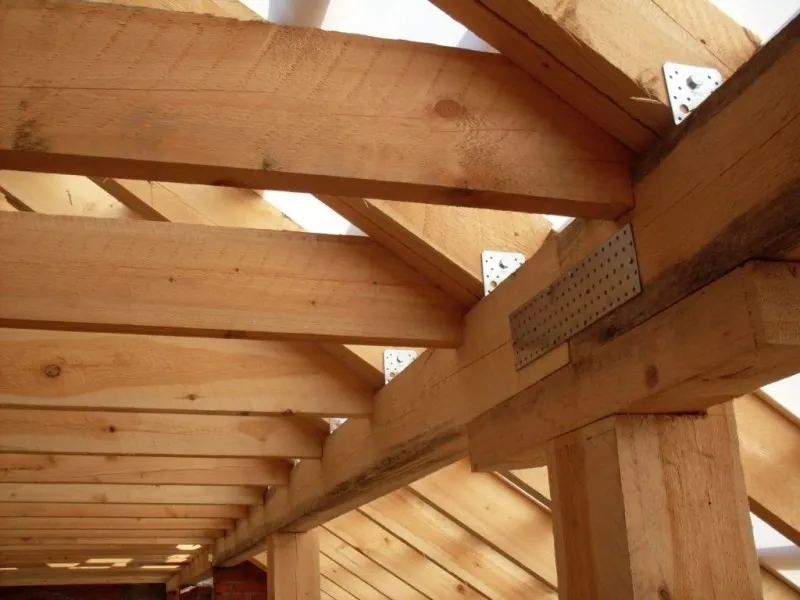

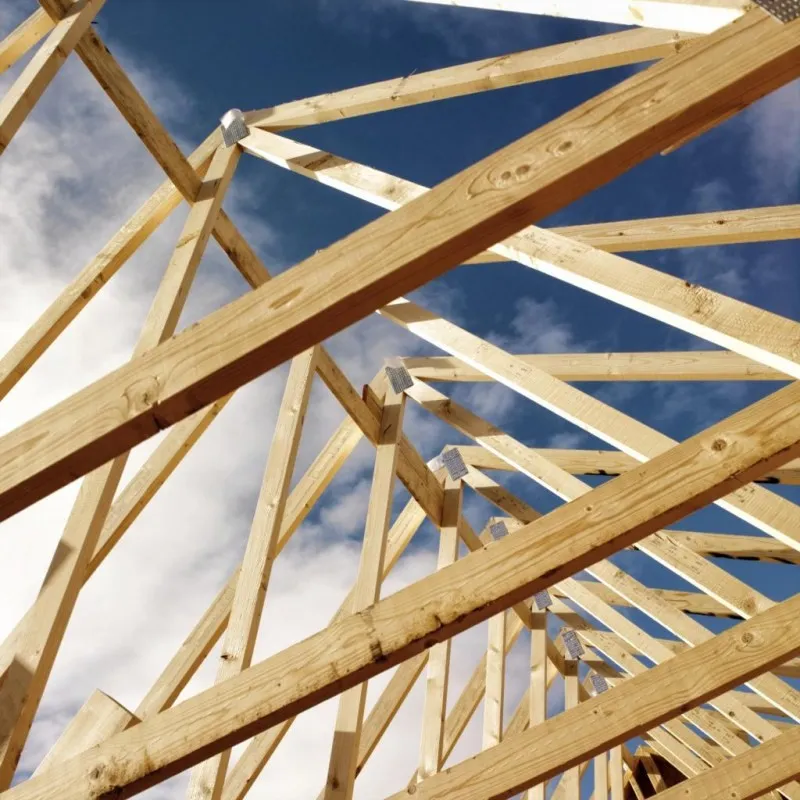

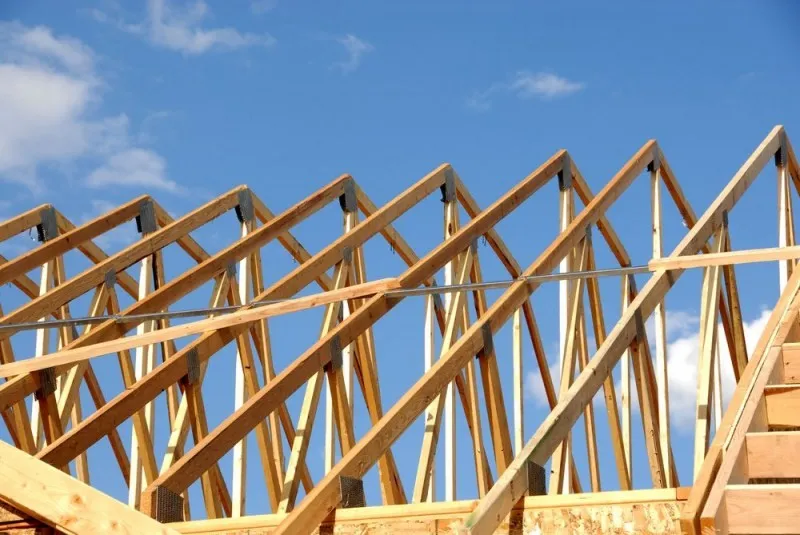

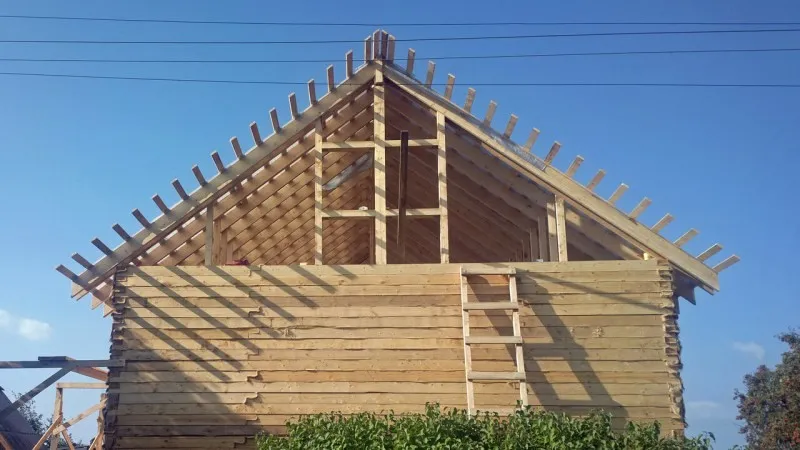

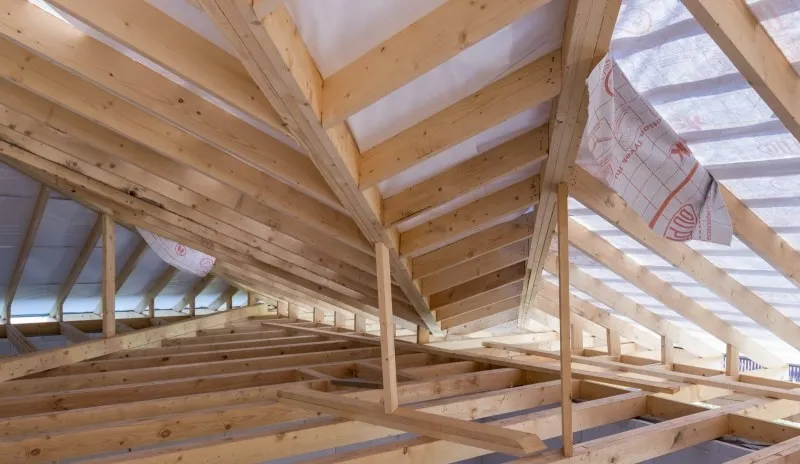

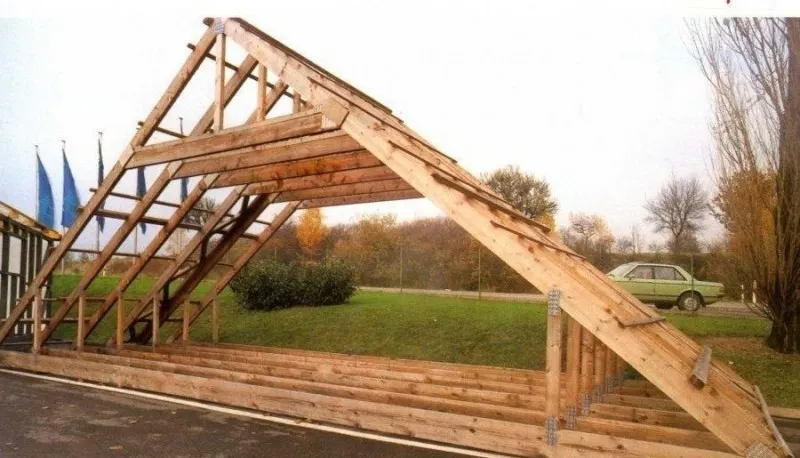

Фото стропильной системы

Также рекомендуем посетить:

• Правильная крыша
• Утепление мансарды
• Крыша из ондулина
• Монтаж крыши
• Плоская крыша
• Установка крыши
• Мансардная крыша
• Крыша из шифера
• Труба на крыше
• Односкатная крыша
• Устройство крыши
• Вальмовая крыша
• Крыша дома
• Крыша гаража
• Четырехскатная крыша
• Ломаная крыша
• Как сделать крышу
• Ремонт крыши
• Кровля крыши
• Проект крыши
• Течет крыша
• Крыша дома своими руками
• Утепление крыши
• Профнастил для крыши
• Угол крыши
• Гидроизоляция крыши
• Система крыши
• Крыша бани
• Двухскатная крыша
• Снегозадержатели на крышу
• Конек крыши
• Чем покрыть крышу
• Крыша из металлочерепицы
• Снег на крыше
• Красивая крыша

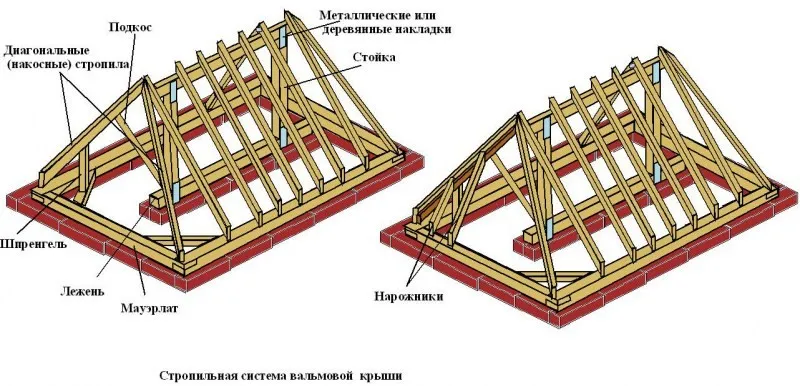

Как крепить диагональные стропила вальмовой крыши?

Для крепления диагональных стропил вальмовой крыши требуется использовать два способа: ферму или стропильную ногу.

1. Ферма: Для создания фермы к краю стропила крепится горизонтальный брус. Затем к нижней части этого бруса крепятся два стропила, которые сходятся в верхней части и крепятся вместе. При использовании фермы, стропила устанавливаются под углом к горизонтальной балке и крепятся при помощи металлических соединительных элементов, таких как уголки, болты, шурупы и т.д.

2. Стропильная нога: Это вертикальная балка, которая соединяет горизонтальную балку с диагональным стропилом. В нижней части она устанавливается на ригелях или стене, а в верхней части крепится к диагональному стропилу. Обычно, стропильные ноги крепятся к стропилам болтами или наличниками.

В обоих случаях, стропила должны быть правильно выровнены и закреплены, чтобы обеспечить прочность и устойчивость конструкции. Рекомендуется проводить установку стропил и крепление под наблюдением специалистов, которые знают все тонкости этой работы.
