Фундамент на глине своими руками — методика возведения фундамента.

Построение фундамента на глинистых почвах может предъявлять много проблем, в частности, сложность заключается в наличии влажных глин и близлежащих грунтовых вод. V группа грунтов по деформации морозного пучения, такие как влажные глины, могут оказывать значительное давление на фундамент при замерзании. Если проект здания не рассчитан правильно, возможны трещины, падения и разрушение.

Поэтому при строительстве капитального строения на глинистых грунтах необходимо обязательно обращаться в проектную организацию. Если же речь идет о том, чтобы построить фундамент на глине для небольшого дома, бани или гаража, можно выполнить его самостоятельно, учитывая рекомендации, данные в статье.

Возведение фундамента на глине своими руками

Выбор типа фундамента для глинистого грунта

Первым делом необходимо определить несколько особенностей грунта на вашем участке:

• Содержание глинистых частиц в грунте;
• Влажность грунта;
• Глубину промерзания грунта для вашего региона;
• Уровень грунтовых вод.

Состав грунта определяют так: необходимо взять некоторое количество грунта в руку, размять его и попытаться скатать «колбаску». Из песка это сделать не получится вообще. Суглинки приобретают необходимую форму, но вскоре трескаются и распадаются на отдельные куски. Если же из грунта получается цельная пластичная «колбаска» – это глина, один из самых сложных для строительства грунтов. Для определения влажности необходимо оставить грунт на некоторое время на воздухе. Если высыхание продлиться несколько часов, значит грунт влажный. Именно такие грунты наиболее подвержены морозному пучению.

Уровень грунтовых вод на участке можно определить по колодцу или пробурить шурф. Глубину промерзания грунта определяют по справочным данным, для этого можно воспользоваться таблицей:

Список регионов со средним промерзанием грунта в см

Если уровень грунтовых вод находится значительно ниже глубины промерзания грунта, то после предварительных расчетов можно возвести мелкозаглубленный монолитный ленточный фундамент. При этом подошву фундамента рекомендуется выполнять более широкой, чем его верхняя часть, для увеличения площади и снижения удельной нагрузки со стороны грунта. Под подошвой фундамента обязательно возведение толстой песчаной подушки – она послужит своеобразным амортизатором, а также позволит удалить от фундамента лишнюю влагу. Фундамент при этом необходимо гидроизолировать с внешней стороны рулонными материалами с высокой прочностью – это позволит избежать налипания глины на фундамент и сдвига большой массы грунта вместе с фундаментом при его замерзании. Также не лишним будет утепление грунта вокруг фундамента с помощью создания отмостки. Необходимо иметь в виду: если проект выполнен с расчетом на отопление подвала, нельзя его промораживать – это может привести к серьезным деформациям.

При близком расположении грунтовых вод необходимо устройство свайного фундамента с заглублением свай на значительную глубину. В нижней части свай необходимо будет выполнить расширение, которое не позволит силам морозного пучения вытолкнуть фундамент из грунта.

В последнее время все большую популярность набирает технология стальных винтовых свай. Винтовые сваи представляют собой полую металлическую трубу с заостренным концом, на котором расположены лопасти. При вкручивании сваи эти лопасти забуриваются в грунт, что способствует продвижению сваи вглубь. Лопасти свай не разрыхляют почву в отличие от бетонных свай, поэтому грунт вокруг винтовых стальных свай сохраняет начальное уплотнение.

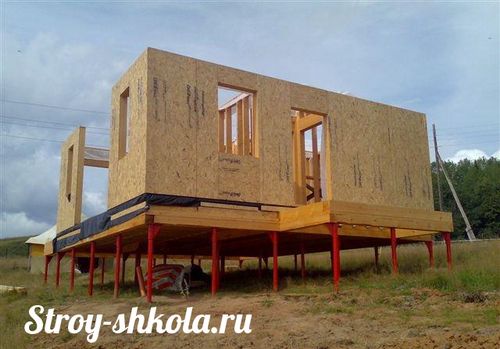

Строительство дома на винтовых сваях

Технология выполнения фундамента на глине с применением винтовых свай

1. Подготовка участка сводится к геодезической разведке, расчету необходимого количества свай и примерной глубины их установки. Винтовые сваи допускается устанавливать на разную глубину, что удобно для участков с сильным уклоном или неравномерным типом грунта. Сваи обязательно устанавливают по углам, а также в местах пересечения стен. Кроме того, сваи необходимо ставить вдоль несущих стен на расстоянии не менее 2 метров. После расчета количества свай по чертежу проверяют удельную нагрузку здания на каждую сваю, при необходимости определяют место установки дополнительных свай. Участок очищают от строительного мусора и посторонних предметов. Грунт на всей площади здания срезают. Производят разметку, отмечая места установки свай.

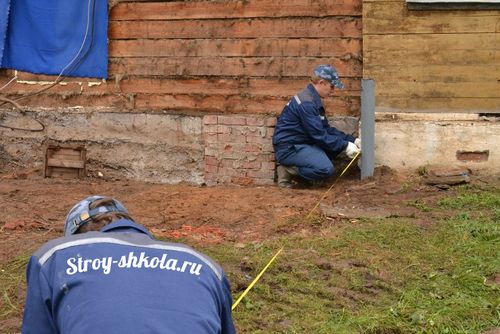

   1 шаг это разметка участка под установку свай

2. Завинчивают первую угловую сваю. Это можно делать как вручную, с применением рычага, так и с помощью специального механизма. Глинистые грунты довольно тяжелые, поэтому лучше выбрать второй вариант. При завинчивании сваи вручную необходимо все время проверять ее вертикальность по откосу. Малейшее отклонение может вызвать перекос здания при эксплуатации.

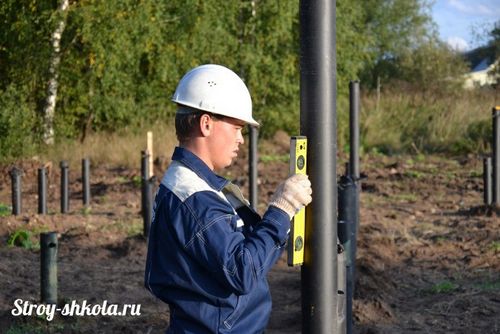

   Установка первой угловой сваи

3. Последующие сваи завинчивают аналогично. При этом необходимо время от времени сверяться с планом расположения свай. Завинчивание свай производят до достижения ими расчетной глубины, то есть ниже глубины промерзания грунта и уровня грунтовых вод. Если глубины сваи не хватает, производят ее наращивание.

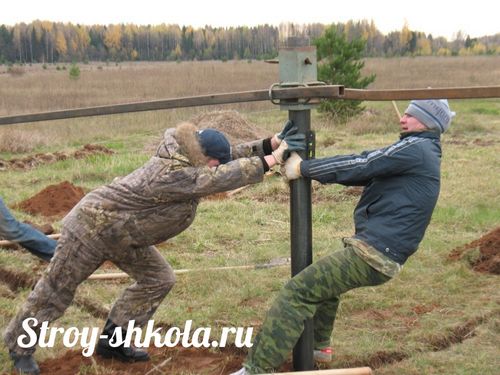

   Процесс ввинчивания остальных свай в землю

4. После завинчивания всех свай по гидроуровню размечают уровень пола первого этажа. Как правило, он не должен быть ниже 50 см для жилых домов и 30 см для беседки или хозпостройки. Отмечают все сваи по этому уровню и отрезают болгаркой лишнюю длину.

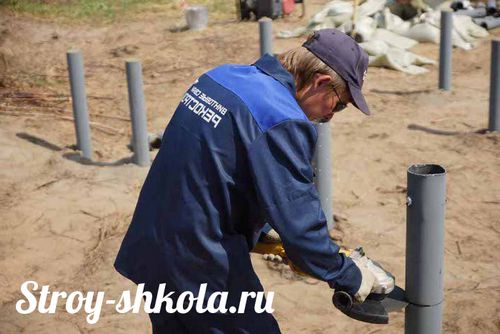

   Излишняя длина сваи отрезается болгаркой

5. Сваи для придания им большей прочности заполняют бетоном марки не ниже М200. При значительной глубине свай его необходимо при заливке уплотнять с помощью арматурного прутка, протыкая им толщу бетона. При возведении временного строения из легких материалов сваи можно не заливать, и после использовать повторно.

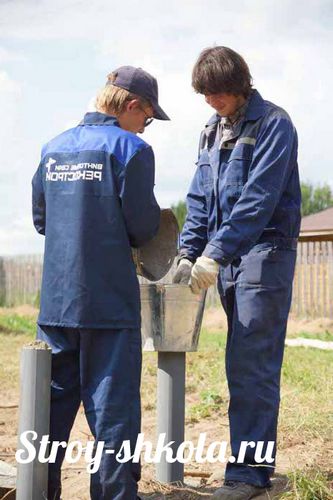

   Процесс заливки бетона в сваю

6. Для горизонтальной устойчивости сваи обвязывают брусом или швеллером. Швеллер обычно используют для кирпичных или пенобетонных стен, брус – для домов из бруса, бревна или каркасных строений. Для обвязки брусом необходимо на сваи надеть оголовок, в котором имеются отверстия для крепления бруса. Швеллер крепят с помощью сварки.

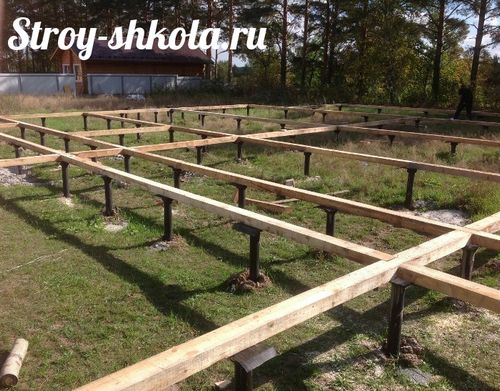

   Процесс обвязки винтовых свай брусом для устойчивости

Фундамент из винтовых свай можно устанавливать даже в мерзлый грунт, что удобно для участков, стоящих на плавунах. Благодаря высокой производительности и небольшим срокам выполнения эта технология получила широкое распространение, особенно при строительстве домов из профилированного бруса или каркасных строений, для популярной канадской технологии. Строения на сваях можно устанавливать на крутых склонах и на берегах водоемов, пристраивая пирсы. Также на сваях часто устанавливают беседки, террасы, другие элементы ландшафтного дизайна.
