Габариты лестничных маршей — соответствие ГОСТ 9818-2015, особенности и разнообразие конструкций

Нормы проектирования

При разработке проекта, помимо учета нагрузок на опорные элементы, имеет важное значение точное определение оптимальных размеров ступеней лестницы, которые существенно влияют на удобство и безопасность использования конструкции. Критичные параметры ступеней включают в себя:. Если интересует соответствие стандартам, также полезно узнать о «стандартах размеров лестниц по ГОСТ».

К таким параметрам ступеней относятся:

• ширина марша (длина ступеней);
• ширина проступи;
• угол наклона ступеней;
• высота ступеней.

.Размеры ступенек необходимо рассчитывать, придерживаясь специально разработанных норм ГОСТов:

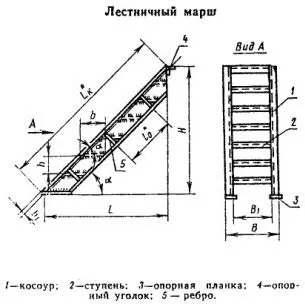

• 8717.1-84 — Ступени железобетонные и бетонные. Конструкция и размеры;
• 23120-78 – Лестницы маршевые, площадки и ограждения стальные.

Основные параметры приведенных выше ГОСТов:

• Минимальная длина ступени 80 см на всем протяжении лестничного марша.
• Высота ступени 160-180 мм, не должна различаться на всем протяжении более чем на 5 мм.

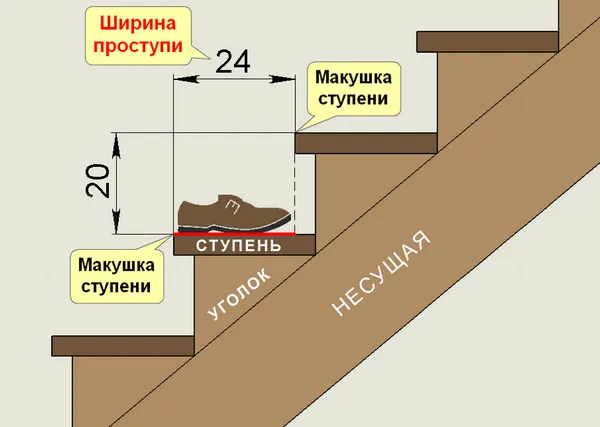

• Ширина проступи не менее 250 мм, комфортная ширина определяется из расчета, чтоб на плоскости полностью помещалась стопа взрослого человека.

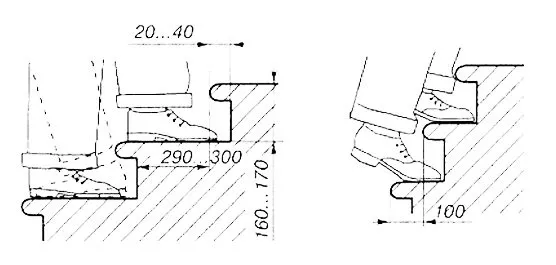

• Свес проступи за подступенок должен быть в пределах 20-40 мм.

Большое количество травм люди получают вследствие эксплуатации лестниц с отступлением от указанных параметров.

Шаг ступени

Шаг взрослого человека при спокойной ходьбе составляет 600-640 мм. При подъеме по лестнице длина шага сокращается, и она составляет 430-470 мм, это сумма высоты и ширины ступеней лестницы.

В том случае если эта величина будет нижеуказанной, возникнут сложности при спуске по лестнице. При увеличении значения есть вероятность, что человек собьется с привычного шага и тем самым будет испытывать дискомфорт.

Высота ступеней лестницы в своем доме

Высота ступени напрямую зависит от угла наклона лестницы и числа ступеней в лестничном марше.

Размер ступеней лестницы в частном доме считается допустимым в диапазоне от 15 до 22 см, однако оптимальной высотой ступени является диапазон от 16 до 18 см.

Длина ступени

Длина ступени соответствует ширине марша лестницы, и для ее определения необходимо знать, для каких целей будет использоваться лестница и в каком помещении она находится.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

Как мы уже писали выше, минимальной шириной марша является величина 80 см. При такой ширине будет комфортно передвигаться одному человеку.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

Для приставных, складных и чердачных лестниц стандартный размер ступеней в длину варьируется в приделах от 40 до 70 см.

Ширина ступени

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

Комфортным размером считается показатель  в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

В случае стесненных условий размещения лестницы возможно увеличение размера проступи за счет дополнительного свеса над подступенком, размеры этого свеса должны быть не более 40 мм.

Для забежных ступеней, используемых в поворотных и винтовых лестницах, также есть допустимые значения ширины ступени:

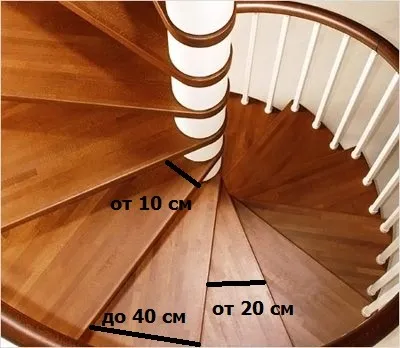

• Минимальная ширина ступени в узкой части не должна быть менее 10 см.
• Широкая часть не более 40 см.
• Центральная часть по линии движения не менее 20 см.

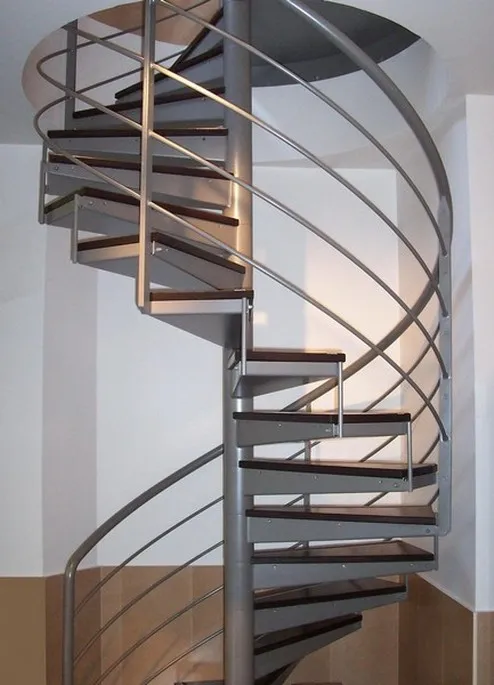

На винтовых лестницах высота ступенек немного увеличена, по причине  того что угол подъема на таких лестницах выше. На поворотных используется стандартная высота ступеней лестницы.

Бесплощадные лестничные марши

Наименование изделия	Объем (м3)	Вес (тн)	Цена с НДС (руб)
МЛ 30-60-10	0,71	1,8
МЛ 30-60-13	0,91	2,3
МЛ 33-60-10	0,76	1,9
МЛ 33-60-13	0,98	2,5
МЛ 36-60-13	1,06	2,7
Для заказа, уточнения цены и по вопросам доставки звоните по тел.:	+7 +7	Заказать

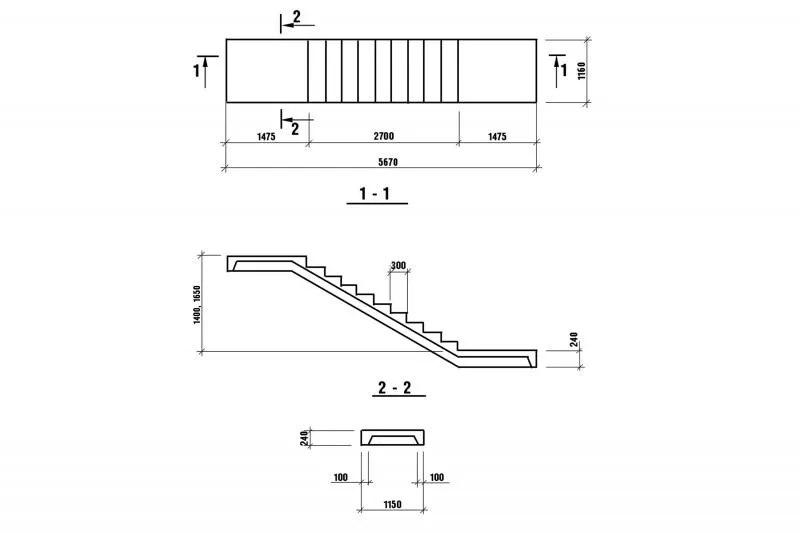

ЖБИ лестничные марши изготавливают путем формования в металлических формах. Изготовление маршей предусмотрено в положении ступенями вниз. Расчетная нагрузка без учета собственного веса для ЛМ30-60-10равна 520 кг на м2. Марши лестничные формуются в кассетах на боку. Есть возможость изготовки изделий по чертежам заказчика.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

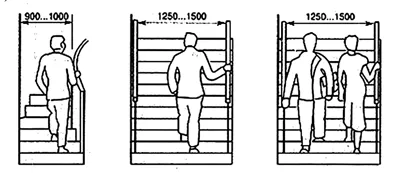

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Общие требования к лестничным элементам

Нормативные документы описывают и параметры лестничных элементов — ступеней, ограждений, освещения. Опираясь на СНиП, спроектировать удобный для перемещения людей вниз и вверх по маршам объект. Поэтому при составлении проекта внутренних лестниц для многоэтажных зданий с большой проходимостью их соблюдение крайне желательно. При наличии ГОСТ требований к объекту строительства нормативные документы сопоставляются. В виду того, что лестничные элементы должны быть комфортными в эксплуатации и безопасными, их размеры делают следующими:

Степени.

Высота в пределах одного лестничного марша — не менее 12 см и не более 20 см. При этом разница в размерах ступеней не должна превышать 5 мм, иначе будет наблюдаться неравномерный уклон, что небезопасно при спуске. Ширина зависит от назначения строящегося здания. Если ведется проектирование лестниц для жилого многоэтажного дома, тогда ширина ступеней должна быть от 25 см (речь идет об основных межэтажных объектах). В общественных зданиях этот параметр уменьшен до 20 см. Если ступени имеют ширину 0.26 метра, тогда ее выступ должен быть равен 30 мм не более (можно меньше).

Клиновидные ступени.

Проступь от 10 см на внутренней границе полезной ширины клиновидных (забежных) степеней. Величина проступи увеличивается до 26 см (не менее) для маршевых лестниц.

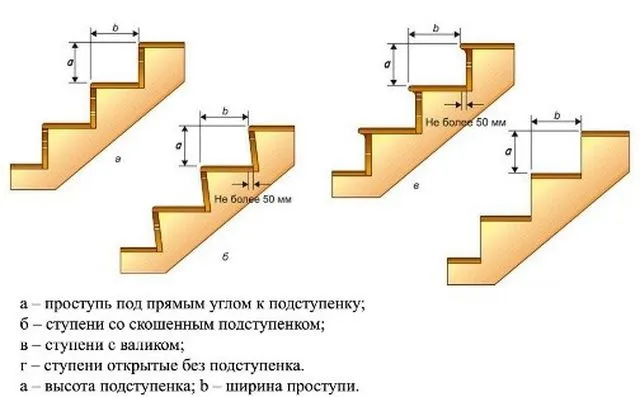

Рис. 3. Схемы лестничных маршей со ступенями различных видов

Лестничные площадки.

Размеры площадок рассчитываются по полезной ширине примыкающих маршей. Они должны быть не меньше. Площадка должна иметь длину равную 2 размерам среднего шага взрослого человека. Физическая величина — 1.31-1.42 метра. Если лестничная площадка расположена перед парадным входом, тогда ее длина должна быть не менее метра. При расчетах площади элемента имеет значение тип входной двери, сторона открытия створок и размеры дверного проема, особенно при использовании распашных дверей. Лестничная площадка, в сторону которой открывается створка, делается шире и длиннее, иначе взрослому человеку будет неудобно и небезопасно проводить манипуляции с ней.

Ограждения.

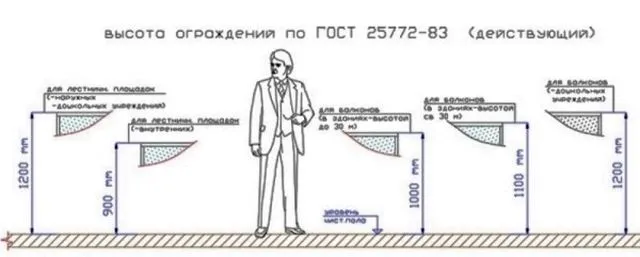

Согласно требованиям, при проектировании лестниц между этажами нужно предусматривать ограждающие конструкции высотой от 90 см. Шаг между балясинами перил не больше 15 см. В многоквартирных жилых домах, где основной конструкцией будут пользоваться маленькие дети, высота ограждения должна быть от 1.2 до 1.5 м, а шаг между балясинами не более 10 см. Существуют требования и для входных крылечных конструкций. Если они рассчитаны на 3 и более ступеней, тогда высота ограждения должна быть не меньше 800 мм.

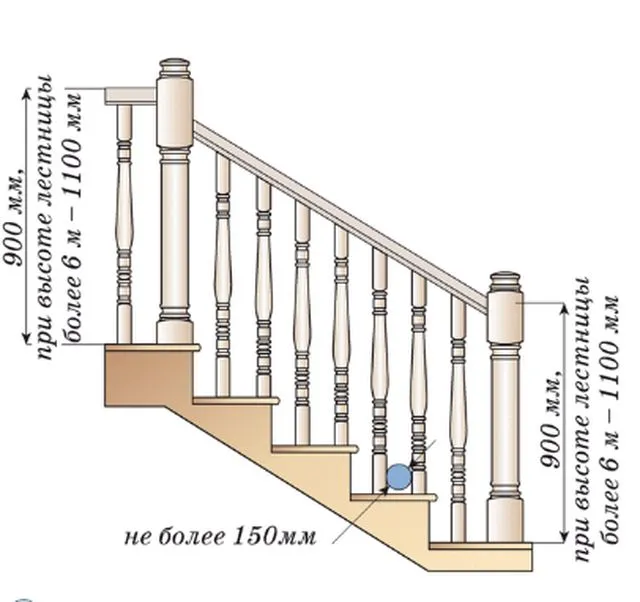

Рис. 4. Шаг между балясинами

Рис. 5. Расчет высоты ограждения

Следует соблюдать и требования к освещенности основных конструкций. СНиП требуют качественной освещенности ступеней, особенно первых и последних элементов марша. При наличии оконных проемов (согласно ГОСТ, если они размещены на уровне роста взрослого человека) нужно предусмотреть их ограждение.

В видеоролике ниже детальнее рассказано о требованиях к лестничным элементам. Рассказано, почему получены именно такие размеры и значения для перил.

Какая должна быть ширина ступенек для комфортного передвижения?

Функциональная ширина лестничного марша определяется пропускной способностью лестницы с учетом того, что для прохода одного человека достаточно 0,6—0,7 м. Ширина внутриквартирных лестничных маршей должна быть не менее 0,9—1,0 м, а в домах повышенной комфортности — 1,25—1,5 м.

В винтовых лестницах расстояние от центральной стойки должно быть не менее 1,1 м. При расстоянии 1,5 м ширина ступени должна быть не менее 100 мм.

Для определения размера лестницы необходимо определить ее место на плане и высоту этажа, выбрать схему лестницы и размеры ступеней. Как правило, угол подъема лестничного марша составляет от 30 до 45 градусов.

Практика показывает, что лестница будет удобной и безопасной, если удвоенная высота подступенка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 62—64 см, удобный подъем ноги — 30—32 см. Исходя из этого, проступь определяется так: 2 А + В = 64 или А + В = 47 см, где А— высота ступени, В — ширина проступи.

Наиболее удобны для подъема лестницы с высотой ступени от 140 до 170 мм и шириной проступи от 340 до 370 мм. Высота ступени должна быть не более 200 мм и не менее 120 мм, край ступени (выступ) — порядка 20—40 мм. Чем выше ступень, тем уже делается проступь, и наоборот. Однако ширина ступени должна быть, по крайней мере, равной ее высоте.

Средняя линия марша — это воображаемая линия, которая в прямолинейных маршах проходит по середине ширины марша, а в криволинейных лестницах — на расстоянии 40—50 см от края пролета;  для винтовых лестниц — по оси центральной опоры. Проступи ступеней криволинейного марша имеют на поворотах клиновидную форму, причем узкая сторона проступи должна быть не менее 140 см,

Поднимаясь по криволинейной лестнице, человек чаще всего отклоняется от центральной линии. Чтобы исключить такие неудобства, лестницу конструируют с рассредоточенными ступенями с постоянным изменением их ширины по всей длине марша.

Высоту прохода в свету — минимальное расстояние по вертикали между верхней кромкой проступи и нижней кромкой вышерасположенного конструктивного элемента— принимают не менее 1900—2000 мм. По мере подъема по лестнице этот размер должен сохраняться.

Количество ступеней зависит от высоты потолка и угла наклона лестницы. Например, при высоте потолка 2 м 60 см и угле наклона 45° в лестнице будет 13 ступенек высотой 20 см. При расчете количества ступеней их ширина значения не имеет.

Итак, после того как четко определены тип лестницы, место ее расположения в доме, количество ступеней, их ширина и высота, угол наклона, можно заняться дизайном и оформлением.

Современные отделочные материалы позволяют реализовывать самые смелые дизайнерские проекты. Здесь многое зависит от вкуса и общего стиля интерьера. Сложно представить гармоничное сочетание, например, массивной дубовой лестницы и суперсовременного дизайна в стиле хай-тек. Или: старинная ореховая мебель и напольные часы с боем вряд ли будут хорошо смотреться на фоне стеклянно-металлической винтовой конструкции.

Если же говорить об аксессуарах, то, скажем, деревянные лестницы по традиции часто украшаются резными балясинами и перилами. Еще делают овальные входные площадки, начальные стойки в виде деревянных скульптур ручной работы, розетки на косоуре.

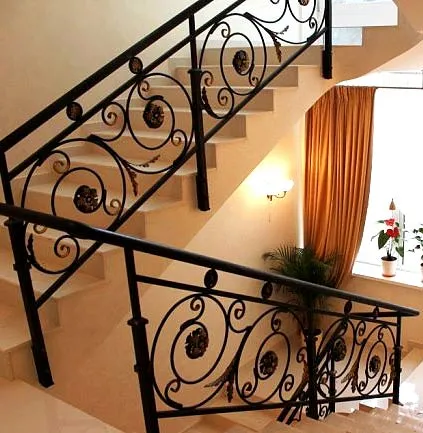

Металлические конструкции нередко окрашивают в самые разнообразные цвета — современные полимерные и лакокрасочные материалы позволяют сделать лестницу достаточно нарядной. Сейчас в моду вошли лестницы с коваными перилами и балясинами. Витое литье придает комбинированной лестнице изящество и воздушность, особенно если это винтовая конструкция.

Другое новшество — подсветка ступеней. Если лестница открытая, без боковых планок, то светильники, расположенные с «изнанки» лестницы, мягко освещают каждую ступеньку. Когда такие светильники вмонтированы в косоур, можно использовать их как дополнительный источник света вечером или в ночное время.

Есть и множество других решений, к примеру винтовая лестница с креплением в стену, лестничные стойки из стекла, винтовая восьмиугольная лестница, вертикальная прямая, вертикальная со ступенями раз-ной формы, комбинированная с мраморной облицовкой ступеней и деревянными балясинами и перилами и т. д. и т. п.

Основные параметры лестниц

К основным составляющим лестниц в многоквартирном доме (ступеням, пролётам. маршам, ограждениям, поручням, габаритам и т. д .) предъявляются определённые требования, способствующие обеспечению общей безопасности. Рассмотрим основные из них.

Когда производили расчёты параметров при проектировании лестницы и ступеней. то за основу брали усреднённый размер человеческого шага, который составляет около 62 см. Для расчёта высоты ступени (m) и величины её проступи (sz ) используется простая формула:

Вышеуказанная формула даёт возможность произвести расчёт неизвестной величины при наличии данных о второй величине .

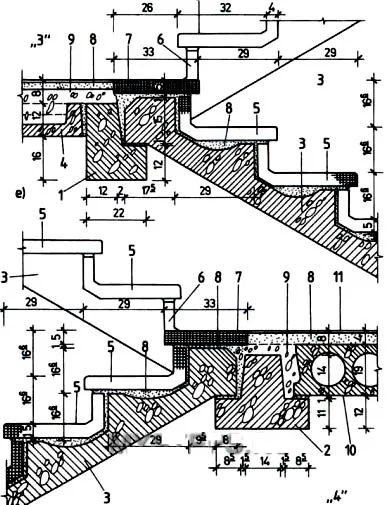

Схема устройства ступеней лестницы в многоэтажке

Например, зная высоту ступеней (которая, к слову. также достаточно легко рассчитывается при помощи простой формулы), легко рассчитать размер проступи, и наоборот

На что стоит обратить особое внимание при проектировании степеней? Все они должны обладать абсолютно одинаковыми параметрами. Не допускается даже малейшее отклонение от данного правила

Только при соблюдении этого требования лестница будет отвечать правилам безопасности.

Кроме правильно рассчитанных параметров ступени, очень важно правильно рассчитать угол уклона лестницы. Чрезмерно крутые, как, впрочем и сильно пологие, лестницы будут неудобны для пользования

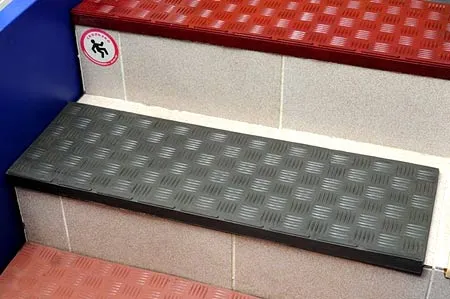

Все ступени должны обладать специальной нескользкой поверхностью, т.е. они не должны быть выполнены из скользкой плитки, либо сверху должны быть покрыты материалом с шероховатой поверхностью.

Монтаж специальных шероховатых панелей на ступеньки

Лестничные пролёты

Параметры лестничных пролётов напрямую зависят от числа ступеней, слагающих их. Существуют правила, что в помещениях общего пользования число ступеней в лестничном пролёте не должно быть меньше трёх. одна из которых является верхней фризовой ступенью, вторая – ступенью пролёта. а третья – нижней фризовой. Однако такие варианты в многоквартирных домах практически не встречаются, разве что в случае со ступенями крыльца.

Чаще всего лестничные пролёты состоят из 7–12 ступеней. Максимально допустимое число ступеней – 15, и крайне редко допускаются случаи с 20 ступенями. При определении полезной ширины лестничных пролётов следует помнить, что под ней понимают ту поверхность, которая может беспрепятственно использоваться человеком для перемещения по лестнице. К ней не относится поверхность, занятая осветительными приборами или перилами.

Для многоквартирных домов без лифта величина полезной ширины лестничного пролёта составляет 140 см, а в домах с лифтом – 120 см.

Лестничные марши

1. Нельзя допустить, чтобы с лестничного марша происходило открывание двери.
2. В лестничные марши ни в коем случае не должны внедряться такие элементы, как электро — или газосчётчик. пожарные щиты и т. д .

Ограждения, поручни и барьеры

Все лестницы и пандус, длина которого превышает 100 см, обязаны быть ограждены барьером или решёткой. высота которых не должна быть меньше 100 см, а расстояние между основными элементами ограждающих конструкций не должно быть меньше 10- 12 см.

Ограждения, как правило, устанавливаются с одной стороны лестничного пролёта. Однако в случае когда ширина ступеней превышает 3 метра, требуется оборудование двустороннего лестничного ограждения. Основное требование к поручням в основном касается безопасности передвижения детей и подростков, а потому они должны быть выполнены с такими параметрами, чтобы исключить возможность скатывания по ним.

Устройство и декор современных поручней в многоквартирном доме

Для удобства передвижения по лестнице детей рекомендуется оборудовать два ряда поручней, расположенных на разных уровнях по высоте. И в заключение ещё раз напоминаем, что лестница является местом повышенной опасности, а потому нельзя допускать передвижение по ней маленьких детей и престарелых людей без сопровождения взрослого здорового человека.

Стальные лестницы

Нормативный документ

СНиП на металлические лестницы утвержден в далеком 1981 году и носит номер II-23-81. Если быть точным, это не только СНиП по лестницам: документ называется «Стальные конструкции»; однако существенная часть его пунктов применима в нашем случае.

Его общие положения указывают на необходимость экономии путем применения эффективных профилей металлоконструкций (типичный пример — использование двутавра вместо балки квадратного сечения), унификации и стандартизации конструкций путем использования типовых конструктивных элементов.

Сварная стальная лестница с тетивами из двутавра.

Кроме того, на стадии проектирования рекомендуется не забывать про возможные проблемы с транспортировкой и монтажом: чем меньше отдельный элемент конструкции, тем она технологичнее.

Основные положения

• Нормативный документ регламентирует способы соединения элементов конструкции: ручная дуговая сварка и болты. Собственно, других вариантов и нет.
• Опорные элементы конструкций изготавливаются из углеродистых сталей или серого чугуна.

Нюанс: применение чугуна допустимо лишь там, где отсутствуют ударные нагрузки. Впрочем, в конструкциях лестниц он практически не применяется.

Все стальные элементы должны быть защищены от коррозии цинковым или лакокрасочным покрытием.

Кроме того, в СНиП описаны методики расчета прочности конструкций; там можно найти и рекомендации по использованию марок стали и чугуна в различных климатических условиях.

Параметры лестницы с поворотом 180 градусов

Рис. 1 Общий чертеж лестницы

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — ступеней на нижней тетиве — количество ступеней до площадки, зависит от Ваших предпочтений и геометрических характеристик дома

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Требования к пожарным лестницам

У многих зданий и сооружений имеются пожарные лестницы. При этом, в подавляющем большинстве они смонтированы и эксплуатируются с отступлениями от требований ГОСТ. В данной статье рассмотрим подробно, в каких случаях требуется монтаж лестниц, какие технические требования к ним предъявляются и как они должны эксплуатироваться.

Основным нормативным документом, устанавливающим требования является ГОСТ Р 53254-2009 “Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний” .

Пожарные лестницы бывают двух видов — вертикальные и маршевые.

Вертикальные лестницы требуются для целей тушения пожара и обслуживания здания, а м аршевые лестницы к тому же могут использоваться как эвакуационные пути.

Необходимость устройства пожарных лестниц:

Для зданий высотой 10 метров и более от уровня проезда пожарных машин до верха наружной стены (парапета) или до карниза кровли должны предусматриваться выходы на кровлю, в том числе по наружным пожарным лестницам.

Число выходов на кровлю следует выполнять не менее, чем один выход:

• на каждые полные и неполные 100 м длины здания с чердачным покрытием;
• один выход на каждые полные и неполные 1000 м 2 площади кровли здания с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и ф4;
• по пожарным лестницам через 200 м по периметру производственных зданий;
• на каждые полные и неполные 40000 м 2 кровли производственных зданий (наружные лестницы допускается использовать при условии высоты здания до отметки чистого пола верхнего этажа не более 30 м).

Допускается не предусматривать пожарные лестницы:

• на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода;
• для выхода на кровлю одноэтажных зданий с покрытием площадью не более 100 м 2

Вертикальная лестница — это пожарная лестница, конструктивно состоящая из двух параллельных вертикальных тетив, жестко соединенных поперечными опорными ступенями.

В каких случаях используют вертикальные пожарные лестницы:

• для подъема пожарных на высоту не более 20 метров;
• в местах перепада высот кровли зданий более 1 м, но не более 20 м;

Пожарные лестницы должны выполняться из негорючих материалов.

При высоте лестницы более 6 м, должно быть предусмотрено ограждение.

Прямоугольные площадки вертикальных лестниц для выхода на кровлю должны иметь длину не менее 0,8 м.

Допускается выполнять нижнюю секцию вертикальной лестницы выдвижной с обеспечением надежной фиксации в рабочем положении.

Ограждения кровли не должны пересекать выход на кровлю с площадок лестниц.

Размеры элементов вертикальных лестниц

Маршевая лестница — это пожарная (эвакуационная) лестница, состоящая из жестко соединенных между собой маршей и площадок.

Маршевые наружные лестницы бывают эвакуационными (3-го типа — наружные открытые) или пожарными типа П2, предназначенными для обеспечения тушения пожара и проведения спасательных работ (с допустимым углом наклона до 80,5 º ).

Необходимость устройства маршевых пожарных лестниц:

М аршевыми должны быть пожарные лестницы, предназначенные для подъема пожарных на высоту более 20 метров и в местах перепада высоты кровли более 20 метров.

Необходимость устройства эвакуационных лестниц определяется исходя из требуемого количества эвакуационных выходов.

Размещение маршевых лестниц:

Наружные эвакуационные лестницы должны располагаться не ближе 1 м от окон, предпочтительно у глухих (без световых проемов) частей стен класса не ниже К1 с пределом огнестойкости не ниже REI 30.

Пожарные лестницы (в том числе ступени и площадки) должны выполняться из негорючих материалов.

Направление открывания двери, ведущей из здания на наружную лестницу, не нормируется.

Для маршевых лестниц должны соблюдаться следующие размеры:

• ширина сту пени — не менее 0,25 м;
• высота ступени — не более 0,22 м;
• высота ограждений маршей и площадок — не менее 1,2 м;
• ширина лест ниц — не менее 0,9 м.

Для эвакуационных лестниц ширину определяют расчетом, исходя из числа людей (по СП 1.13130.2009).

Не допускается выполнять ступени с различной шириной и высотой в пределах одного марша эвакуационной лестницы.

Между маршами лестниц и между поручнями ограждений лестничных маршей следует пред усматривать зазор шириной не менее 75 мм (для прокладки пожарных рукавов ).

Расстояние от нижней ступени пожарной лестницы до земли выполняется не более шага ступеней в лестничном марше.

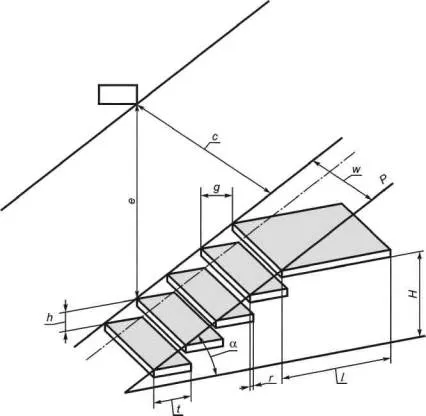

Размеры элементов лестничных маршей в зависимости от угла наклона маршей:

Как правильно рассчитать лестницу в доме?

Рассчитать лестницу в доме можно следующим образом:

1. Измерьте высоту потолков в помещении, где будет расположена лестница, и рассчитайте количество ступеней. Стандартная высота ступени лестницы — от 15 до 20 см. При этом необходимо учитывать, что с увеличением количества ступеней комфортный угол наклона лестницы становится меньше, а высота подъема на каждой ступени уменьшается.

2. Определите ширину ступеней и пролетов лестницы. Ширина ступеней должна быть не менее 25-30 см, а ширина пролетов — не менее 80 см. Также необходимо учитывать место, где будет размещена лестница и ее функциональность. Например, для входа на чердак или в кабинет достаточно небольшой лестницы, а для доступа на второй этаж большого дома необходимо выбирать лестницу с большими пролетами и широкими ступенями.

3. Рассчитайте угол наклона лестницы. Оптимальный угол наклона лестницы — от 30 до 45 градусов. Если лестница будет использоваться для подъема на чердак или на второй этаж, можно выбрать менее крутой угол наклона, но в этом случае пролеты лестницы должны быть длиннее.

4. Выберите тип лестницы. Существует несколько типов лестниц: прямая, винтовая, маршевая, комбинированная и др. Каждый тип имеет свои особенности и может быть выбран в зависимости от конкретных требований и пожеланий.

5. Учитывайте место установки лестницы. Необходимо учитывать размеры помещения, куда будет устанавливаться лестница, и не забывать о том, что лестница должна соответствовать функциональности помещения. Также необходимо учитывать наличие перепадов высот в помещении, наличие дверей и окон, чтобы лестница была удобной и безопасной в использовании.

Важно учитывать все эти параметры, чтобы лестница была безопасной, удобной и соответствовала всем требованиям. Если у вас возникают сложности в расчете лестницы, рекомендуется об

Шаг ступени: шаг ступени — это расстояние между передними краями двух последовательных ступеней. Он должен быть равномерным на всем протяжении лестницы. Шаг ступени обычно составляет от 25 до 30 см, но может быть настроен на индивидуальные потребности и предпочтения.

Высота подъема: высота подъема — это расстояние от верхней поверхности одной ступени до нижней поверхности следующей ступени. Он также должен быть равномерным на всем протяжении лестницы. Обычно высота подъема составляет от 15 до 20 см, но может быть настроена на индивидуальные потребности и предпочтения.

Ширина лестницы: ширина лестницы — это расстояние между боковыми ограждениями лестницы. Он должен быть достаточно широким для комфортного прохождения, но не слишком широким, чтобы не занимать слишком много места. Обычно ширина лестницы составляет от 80 до 120 см, в зависимости от назначения лестницы.

Количество ступеней: количество ступеней зависит от высоты, на которую лестница должна подниматься. Количество ступеней может быть рассчитано путем деления высоты на высоту подъема. Например, если высота подъема составляет 20 см, а высота, на которую лестница должна подниматься, равна 2,5 м, то количество ступеней будет равно 12,5, что можно округлить до 13.

Угол наклона: угол наклона лестницы должен быть комфортным для подъема и спуска. Обычно угол наклона составляет от 30 до 45 градусов.

Дополнительные элементы: помимо основных элементов лестницы, таких как ступени, подступенки и боковые ограждения, могут потребоваться и дополнительные элементы, такие как поручни, подступеночная доска, крепления и прочее.

Важно также учитывать правила строительных норм и правил, а также местные нормативы при проектировании и строительстве лестницы.

Видео. Самые ДЕШЁВЫЕ и БЫСТРЫЕ леса для лестничного марша.
