Гребенка для теплого пола: особенности работы, установка, термостатического смесителя

Для обеспечения эффективной и надежной работы теплых полов, важно использовать качественные соединительные элементы. Одно из уязвимых мест в таких системах — коллектор для тепловых водяных полов. Его отказ может привести к серьезным авариям. Выбор качественной и правильно подобранной гребенки может существенно влиять на цену.

Содержание:

• Схема водяного обогрева
• Преимущества подогрева со смесительным узлом
• Гребенка: принцип работы
  • Как работает распределительный коллектор
  • Как работает система
  • Установка гребенки
• Советы по выбору

Схема водяного обогрева

При проектировании автономной системы отопления зачастую планируют установку трубопроводов для нагрева поверхности пола. При этом следует учесть распределение теплоносителя, его объем и температурный режим. Так как диаметр труб для нее значительно меньше, чем у основной магистрали, необходимо соблюдать такие условия:

• Оптимальная температура воды. Это значение должно составлять максимум 55°С. У системы отопления этот показатель значительно выше – от 65°С. Термостатический смеситель для теплого пола смешивает 2 потока теплоносителя с различными значениями температуры, чтобы добиться оптимального нагрева поверхности с учетом граничных значений.
• Распределение теплоносителя по нескольким трубопроводам. Создается равномерное давление для каждого контура. Если не предусмотреть установку этого механизма — гидравлический удар может повредить магистраль.
• Равномерный отвод остывшего теплоносителя в обратную трубу отопления.

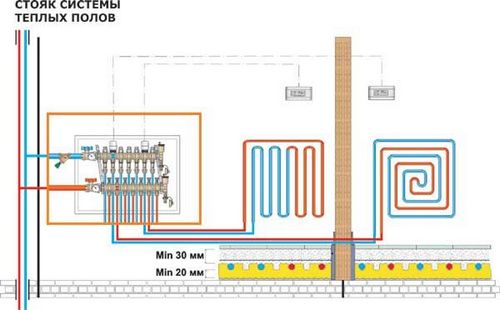

Обеспечение этих условий выполняется еще на стадии проектирования. Пример правильной схемы можно увидеть на рисунке.

В нее входит разветвленная магистраль, датчики температуры и коллектор для теплого водяного пола. Последний выполняет все вышеописанные функции. Без него невозможно равномерное распределение тепла по поверхности, автоматическая регулировка температуры воды и ее отвод после прохождения по трубопроводам.

Преимущества подогрева со смесительным узлом

• Экономичность. На фоне отопления радиаторами достигается экономия энергии порядка 30–50%.
• Безопасность в эксплуатации. В системе отсутствуют открытые приборы под напряжением или с высокой температурой.
• Долгий эксплуатационный период. Долговечность исчисляется десятками лет.
• Комфортность. Такое устройство обеспечивает равномерное распространение тепла по всему помещению.
• Эстетичность. Система собирается в специальном шкафчике, не отнимающем много места.

Гребенка: принцип работы

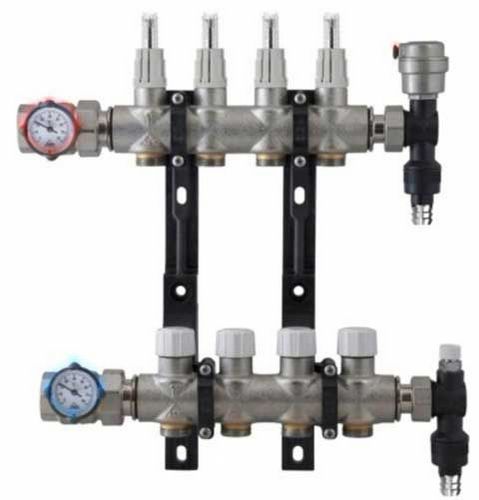

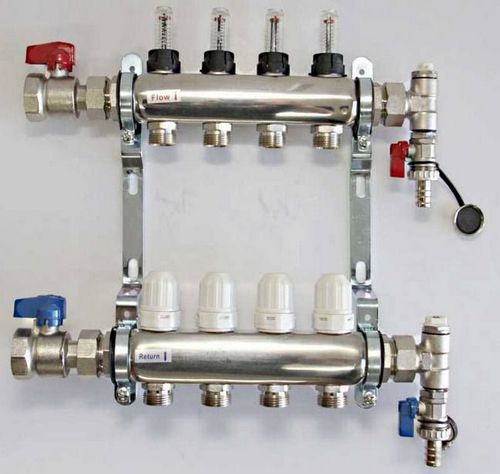

Гребенка для теплого пола, представляющая собой небольшой кусок трубы, с одного края которого предусмотрены многочисленные выходы, существенно упрощает его установку. Такой коллектор практически упорядочивает деятельность всей системы.

Как работает распределительный коллектор

Гребенка для теплого пола состоит из таких элементов, как:

1. Питающие. Многоходовые клапаны, двух или трех, работающие в автоматическом режиме, функционально служат для изменения уровня подачи теплоносителя из отопительных труб.
2. Термодатчик. Соединен с питающим клапаном и посредством его управляющего элемента отмечает температуру жидкости.
3. Циркуляционный насос. Одновременно служит для формирования скорости потока теплоносителя и смешения остывший жидкости из обратного коллектора с подаваемой. В результате , температура снижается до максимально допустимой – 55° Цельсия.
4. Элементы управления. Они упорядочивают мощность потока теплоносителя и обеспечивают  сброс при аварийных ситуациях, когда она превышает нормированную. Монтируются на входящие и выводящие патрубки гребенки.

 Как работает система

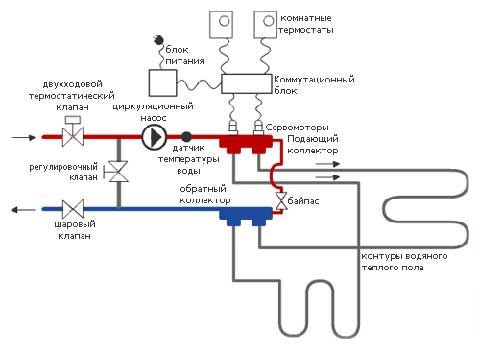

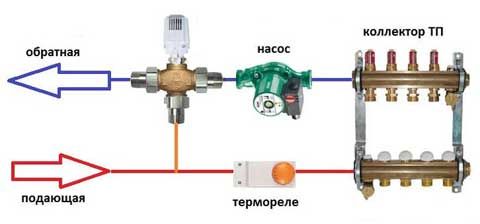

Нагретый теплоноситель двигается из отопительной системы в направлении питающего клапана, где он смешивается с успевшей охладиться водой. Здесь должен быть установлен термостатический смеситель для теплого пола или многоходовой клапан, который, исходя из температуры, регулирует положение заслонки, распределяющей горячую жидкость.

Совет

При использовании клапана необходимо смонтировать термодатчик. Зафиксировав температуру, он подаст результат на управляющее устройство.

Термостат для теплого пола более эффективен, поскольку одновременно выполняет две функции, связанные с температурой – распределяет и отмечает.

Можно сказать, что именно терморегулятор отвечает за комфортность температуры. Точнее, термостат, купить который можно в комплекте или отдельно, устанавливает и поддерживает удобную температуру пола. Желательно, чтобы это была электронная модель, работающая в нескольких режимах.

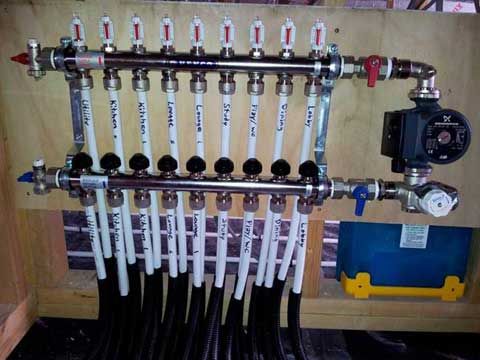

Затем циркуляционным насосом жидкость перекачивается в подающий коллектор. Поскольку трубки по длине отличаются, то и объем проходящего потока у них разный. Поэтому появляется необходимость правильно распределить этот поток. С этой целью патрубки оснащают расходометрами. Их вкручивают на резьбу на каждую петлю обратного коллектора.

На заметку

В отопительных системах с принудительной циркуляцией используется гребенка, цена которой чуть дороже по сравнению с остальными моделями.

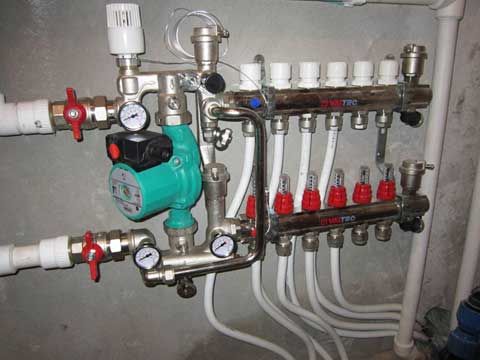

Если к температурным датчикам подключить сервоприводы, то температура теплоносителя в трубопроводе управляется автоматически. Достаточно ей достичь заданного показателя, как сервопривод, приняв «сообщение» от управляющего звена, выносит вперед шток, уменьшая тем самым объем потока теплоносителя в систему.

Пройдя весь путь по магистральным трубам, охлажденная вода собирается в выходном распределительном коллекторе. Давление здесь стабилизируется при помощи специального клапана. Когда оно достигает наибольших х значений, шток открывается, и избыточная часть жидкости направляется обратно или попадает в подающую трубу.

 Установка гребенки

Перед выбором коллектора необходимо рассчитать систему. В частности, это касается диаметра гребенки, которые могут отличаться у разных производителей. К примеру, коллектор для теплого пола Luxor может иметь различные диаметры входящего патрубка. В моделях некоторых производителей, скажем, Icma, не предусмотрены группы безопасности, куда входят байпас, предохранительный клапан и воздухоотводчик. При необходимости их  закупают отдельно.

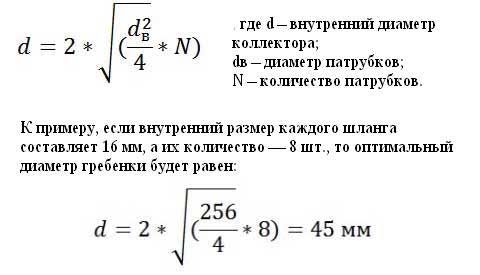

Чтобы система работала правильно и жидкость распределялась равномерно, должно выполняться следующее условие: объем тепл оносителя, проходящего через гребенку, равняется совокупному объему жидкости, потребленной каждым контуром. Приведем пример расчета:

Что делать дальше, если уже правильно подобран водяной коллектор, термостат? Монтаж терморегулятора, как правило, выполняют в каждой отапливаемой комнате в удалении от сквозняков. Установка его достаточно проста, и выполнить ее может практически любой. Что же касается самого коллектора, то при его установке придерживаются следующих рекомендаций:

• Гребень должен быть размещен в наивысшей точке по отношению уложенной отопительной магистрали. Это условие обязательное, иначе в случае нештатной ситуации невозможно будет экстренно удалить из труб излишки воздуха.
• Необходимо расположить в таком месте, чтобы при подключении шлангов, их максимальная длина относительно друг друга была одинаковой.
• При подсчете числа входных патрубков исходят от площади обогреваемой поверхности, при этом гребень соответственно можно подключать от двух до двенадцати точках.
• Монтируют спаренными: один подающий, а другой – обратный.

•  Гребень подключают к системе отопления на последнем этапе. Каждую трубу оснащают запорным вентилем, чтобы при необходимости можно было отключить комнату от общего контура.

Советы по выбору

При покупке заводской гребенки следует обращать внимание на ее комплектацию. Помимо вышеперечисленных элементов обязательно должна присутствовать группа безопасности – байпас, предохранительный клапан и воздухоотводчик. Стандартный коллектор для теплого пола icma не комплектуется такими элементами. Поэтому следует закупить их отдельно. В случае непредвиденного повышения температуры или давления эти компоненты стабилизируют параметры системы до оптимальных значений.

Также следует обращать внимание на стоимость изделия. Дешевая гребенка для теплого пола может быть изготовлена из медного сплава, который не отличается механической прочностью. Лучше всего приобретать устройства их нержавеющей стали.
