Коллектор для теплого пола своими руками: установка, сборка водяного агрегата

Установка теплого пола своими руками требует грамотного подхода и внимательности. Каждый детальный момент и даже мелочь, которые кажутся незначительными, необходимо учесть, чтобы гарантировать эффективность и работоспособность всей отопительной системы в будущем.

Помимо того, что собственникам помещения необходимо заранее позаботиться о выборе материала труб и составлении схемы их расположения, очень важно сделать так чтобы теплоноситель равномерно распределялся по всей системе. Именно для этих целей и монтируется коллектор, основное назначение которого заключается в сохранении и поддержании заданного теплового баланса в системе.

Содержание:

• Так что же такое коллектор?
• Наиболее популярные схемы коллекторов
• От чего зависит выбор коллектора
• Преимущества использования коллектора
• Монтажные работы
  • Установка шкафа
• Установка и подключение

Так что же такое коллектор?

Учитывая тот факт, что для нормального функционирования всей системы водяного теплого пола необходимо заранее предусмотреть наличие сразу нескольких точек входа теплоносителя, рекомендуется изначально распланировать, как именно будет осуществляться его распределение по всей системе.

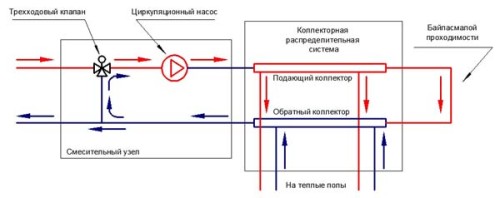

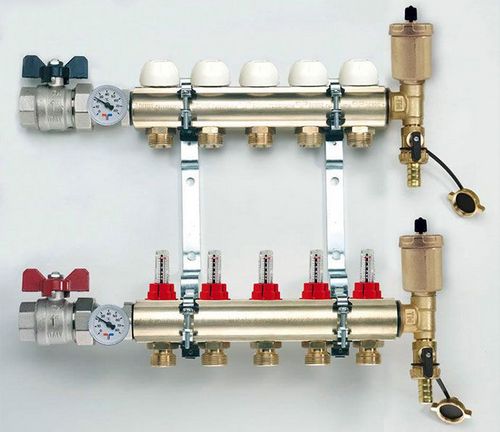

Как правило, сборка коллектора включает в себя две гребенки, через одну из них жидкость подается из системы отопления в трубы, смонтированные для теплого пола, а другая предназначена для объединения обратных потоков остывшего теплоносителя.

Наиболее популярные схемы коллекторов

Коллектор теплого пола – это один из ключевых узлов системы обогрева помещения. В техническом плане он представляет собой обособленную группу труб, собранных по определенной схеме, позволяющей производить объединение нескольких водяных потоков в один.

На практике чаще всего используют три варианта соединения труб:

• Параллельная схема ветвей смешивания;
• Последовательная схема;
• Комбинированный тип соединения.

Как выбрать самую оптимальную из них? При использовании параллельной схемы подключения ветвей теплоносителя нередко происходит потеря части тепловой энергии. Ее использование обусловлено тем фактом, что она позволяет монтировать двухходовой клапан, добавляющий в схему удобный регулирующий элемент.

Параллельная схема соединения.

Последовательная схема соединения.

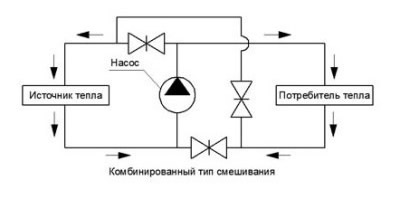

Комбинированныя схема соединения. ‘; }}); }); })(jQuery);

Второй вариант обладает наиболее высокой производительностью, по сравнению со всеми остальными схемами.

Потребитель при использовании последовательной схемы в системе отопления дома получает возможность получить максимальное количество тепловой энергии.

В свою очередь установка комбинированной схемы соединения коллектора теплого пола позволяет не только быстро осуществить монтаж всей системы, но и сделать это самостоятельно, своими руками не прибегая к помощи специалистов.

От чего зависит выбор коллектора

Выбор наиболее подходящей модели оборудования данного типа зависит от используемой схемы монтажа теплого пола и месторасположения коллектора. Важно помнить, что конструкция коллектора включает в себя теплоносители, характеризующиеся различным уровнем нагрева, что делает данное оборудование крайне уязвимым элементом водяного теплого пола. Для его эффективной и полностью безопасной работы рекомендуется использовать узлы, выполненные из высококачественного материала, обладающего высочайшими прочностными характеристиками.

Наиболее часто сам смеситель изготавливается из латуни, однако, в последнее время на рынке можно встретить модели из нержавеющей стали. Окончательная стоимость изделия будет зависеть от его комплектности. При желании собственник помещения может как выбрать совсем простые варианты, так и модели, оснащенные различными датчиками, сливными вентилями и узлами терморегулирования.

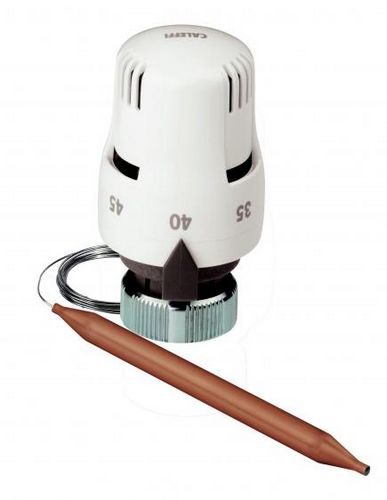

Не меньшее внимание необходимо уделить выбору всех остальных узлов отопительной системы – терморегулирующей аппаратуры и насоса, которые должны иметь высокое качество и абсолютную надежность. В том случае, если планируется осуществить монтаж нескольких контуров отопления, допускается установка на каждом из них собственного терморегулятора и датчиков расхода. Такой коллектор на теплый пол поставляется в комплекте с термозондом, отводным устройством и смесительным краном, их монтаж не представляет собой ничего сложного и при необходимости может осуществляться своими руками.

При обслуживании одним коллектором нескольких контуров, длина одной петли не должна превышать 115-118 сантиметров. В том случае, если водяной теплый пол монтируется в небольшом по площади помещении, допускается использование коллектора, выполненного из пластика и обладающего простейшей системой регулировки температуры.

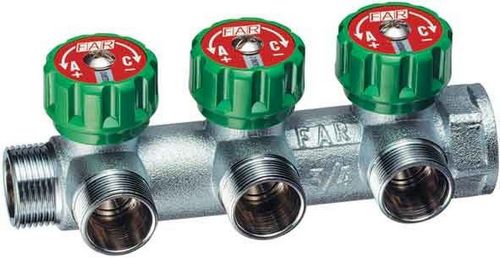

В последние годы в конструкцию коллекторов для теплого пола все чаще добавляют различные управляющие элементы, которые позволяют использовать их не только в качестве распределительной системы, но и в качестве полноценного пункта управления всей отопительной системы помещения. Самым простым вариантом станет использование схемы, предусматривающей в конструкции коллектора, помимо общей трубы еще и управляющие вентили.

Такие решения отлично подойдут для теплых полов с водяными контурами, имеющими разную величину. Решив установить подобный коллектор теплого пола, необходимо заранее предусмотреть возможность механической регулировки каждого запорного клапана, что позволяет получать на выходе наиболее приемлемые результаты.

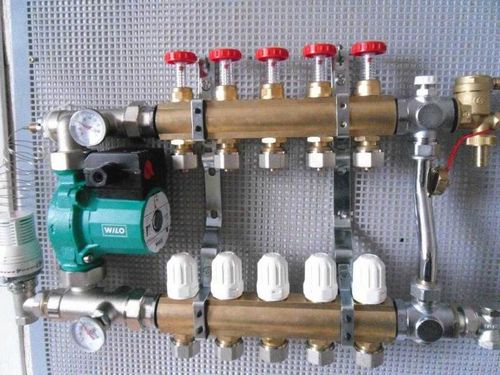

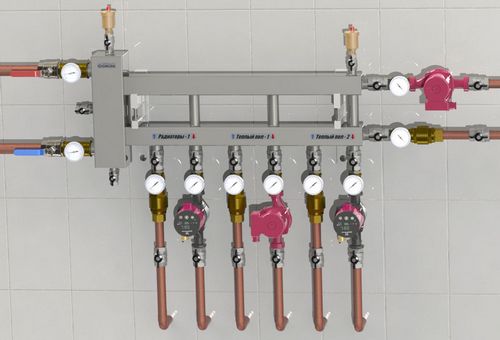

Более эффективной схемой устройства станет конструкция, обеспечивающая автоматическое функционирование коллектора, работа которого будет изменяться в зависимости от текущих температурных показателей теплоносителя. Подобные устройства вы можете увидеть на иллюстративных фото в статье. Такие схемы могут включать в себя большое количество самых разных элементов.

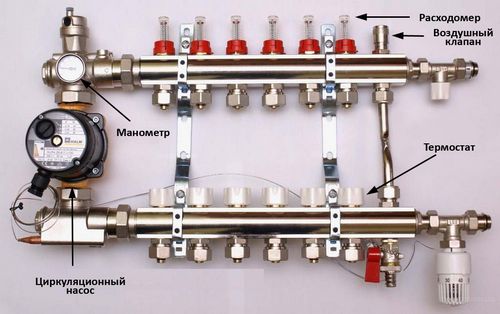

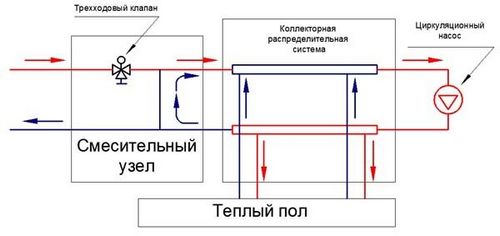

Входная система подачи горячей воды предназначена для равномерного распределения жидкости внутри системы. Всем тем, кто планирует самостоятельно устанавливать коллектор для водяного теплого пола, специалисты рекомендуют монтировать каждый вход свой регулировочный клапан. Справиться с этой задачей сможет даже рядовой собственник жилья, который не привык делать, что-либо своими руками.

Обратный коллектор, в который будет поступать остывшая жидкость из труб системы обогрева пола.

Балансировочный расходометр, который будет выступать в качестве основного регулирующего механизма, обеспечивающего равномерное прохождение теплоносителя по всему водяному контуру.

Выпускной клапан, предназначенный для аварийного спуска воздуха. Он незаменим при чрезмерном увеличении давления в трубах. Датчики температуры, позволяющие контролировать температуру воды в системе. Важно помнить, что максимальный нагрев воды, который допускается в трубах водяного теплого пола, составляет 55°С.

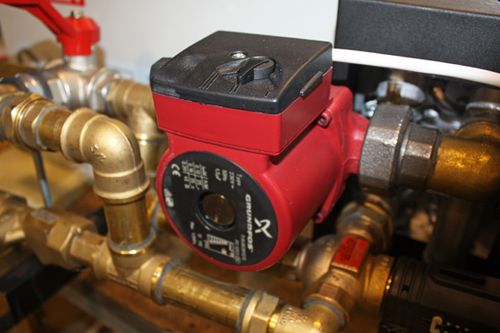

Циркулярный насос позволит повысить эффективность работы водяного теплого пола. Насос увеличивает скорость прохождения жидкости в системе и отвечает за смешивание теплого и холодного теплоносителя.

Каждый из описанных выше элементов очень важен для всей системы теплого водяного пола. Именно поэтому необходимо уделять как можно больше внимания их подбору и последующей установке.

Преимущества использования коллектора

Как показывает практика, использование коллектора в системе водяного теплого пола обладает целым рядом неоспоримых преимуществ, таких как:

• Безопасность – конечный потребитель тепловой энергии полностью защищен от получения механических и термических травм;
• Гигиеничность и экологичность – исключает возможность появления бактерий, плесени и грибков;
• Долговечность и высочайшие эксплуатационные характеристики – при правильном монтаже коллектора и соблюдении всех основных правил о его выбору и установке система отопления верой и правдой служит на протяжении как минимум 50 лет;
• Экономичность – возможность контроля за температурой в системе экономит до 50 процентов расхода тепловой энергии.

Нельзя не отметить, что самостоятельная установка и подключение коллектора водяного пола в принципе не должна вызвать вопросы даже у человека с минимальным набором теоретических и практических строительных навыков. Здесь главное четко следовать рекомендациям и инструкциям специалистов и правильно подобрать комплектность изделия.

Монтажные работы

Осуществляя самостоятельную сборку и устанавливая коллектор теплого пола своими руками очень важно правильно подобрать место, выбрать его помогут соответствующие видео инструкции.

Для безопасности всю конструкцию коллектора рекомендуют размещать в специальном защитном коробе, доступ к которому должен быть совершенно свободным.

Как правило, распределительный пункт, размещают в стенном пространстве на примерно одинаковом удалении от конечных линий, за счет обеспечивается поддержание заданного гидравлического режима во время функционирования системы.

В том случае, если выполнить это условия не представляется возможным по тем или иным техническим причинам, необходимо установить два коллектора, тепловая нагрузка между которыми будет распределяться равномерно.

Установка шкафа

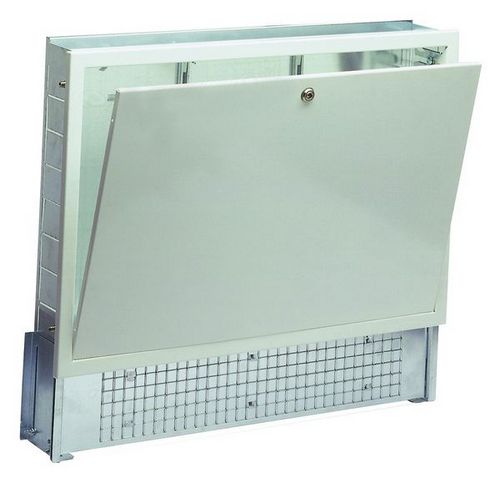

Вполне ожидаемо, смесительно-распределительный пункт не обладает достаточной эстетичностью, в связи, с чем большинство собственников жилых помещений предпочитают прятать его в специальный шкаф, так же выполняющий и защитные функции. В принципе, такой шкаф можно смастерить и своими руками, а можно приобрести уже готовый, в котором будут предусмотрены все необходимые отверстия для выходных и входных трубопроводов. Монтаж таких шкафов не занимает много времени и требует минимум знаний и навыков. Внутрь защитного короба заводятся края подающей и возвратной трубы, на входных отверстиях которых устанавливаются специальные запорные клапаны.

К поверхности стены шкаф крепится с помощью небольших отверстий в корпусе. В зависимости от типа конструкции варианты фиксации короба к вертикальной плоскости могут различаться некоторыми специфическими особенностями.

Установка и подключение

Для правильного осуществления монтажа коллекторов для теплого пола своими руками очень важно иметь хотя бы теоретические знания об устройстве отопительной системы дома. Как уже говорилось выше, вся конструкция системы представляет собой две линии труб, соединённых между собой. Одна линия предназначена для регулировки напора теплой жидкости, а другая предназначена для вывода уже остывшей воды из системы.

После выбора и приобретения коллектора, необходимо установить его в приготовленный заранее шкаф. Финальным и наиболее ответственным этапом работы станет подключение коллектора к общей отопительной системе. Для этого на каждую трубу в схеме теплого пола устанавливаются запорные вентили, которые позволяют в случае необходимости отключать обогрев помещения от общедомовой системы. Важно знать, что абсолютно все коллекторы теплого пола должны быть оснащены отсекающими и регулировочными клапанами, которые позволят полностью отключить водяной контур или вручную изменить объем потока теплоносителя.
