Ныне есть несколько способов отопления дома. Не все знают об инфракрасном отоплении, хотя оно широко распространено. Инфракрасное отопление использует электрические устройства, которые обогревают помещение за счет ИК излучения. Они могут быть различными по конструкции и принципу работы. Вы можете увидеть, как выглядят инфракрасные обогреватели на фотографиях.

Чтобы определиться, имеет ли смысл покупать такие приборы, или лучше выбрать другой вариант отопления, не лишним будет ознакомиться с их особенностями.

Содержание:

• Что представляют собой инфракрасные обогреватели
• Виды ИК обогревателей
• Система теплого пола
• Настенные и потолочные обогреватели
• Расчет мощности отопительной системы

Что представляют собой инфракрасные обогреватели

Принцип работы инфракрасного обогревателя

 заключается в передаче тепла от нагревательного элемента в виде инфракрасных лучей. Находясь поблизости от ИК обогревателя, можно почувствовать то же самое, что и возле костра. А вот при удалении от прибора сразу же ощущается прохлада.

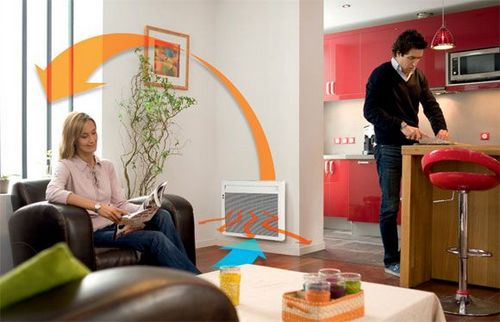

Конвекция является не самым эффективным способом отопления. Прибор нагревается всего за несколько минут, а затем начинает повышаться температура воздуха около него. Поток теплого воздуха постепенно смешивается с холодным – тем самым поднимается средняя температура в помещении. Но нужно учитывать, что под потолком будет гораздо теплее, чем на полу. Таким образом, получается, что данные приборы не слишком эффективны для поддержания комфортной температуры в комнате.

Инфракрасные конвекторы отопления начинают обогрев сразу после включения, причем тепло от них передается непосредственно предметам. Температура кожи тела человека также поднимается. Именно быстрота обогрева и является основным преимуществом таких приборов.

Виды ИК обогревателей

Сегодня на рынке представлены три вида приборов:

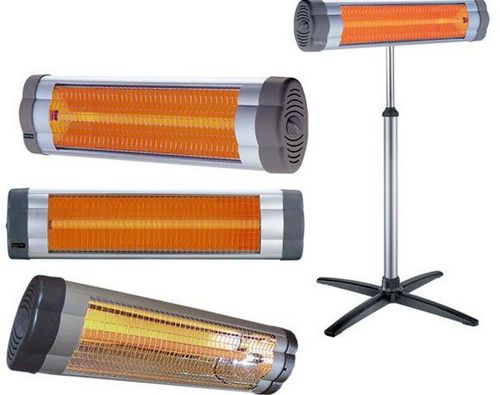

1. Высокотемпературные инфракрасные отопительные приборы имеют внутри трубку из жаропрочного кварцевого стекла, в которой находится спираль. Тепловое излучение направляется в нужном направлении рефлектором. Экономными такие приборы назвать сложно: обычно их мощность составляет 2,5-3 кВт. Похожие устройства появились еще несколько десятилетий назад, тогда их называли «обогреватели с рефлектором». От них высокотемпературные приборы отличаются лишь большей мощностью спирали.
2. Низкотемпературные инфракрасные панели отопления разогреваются до 50-85 градусов. Устройство их бывает разным: они могут иметь спираль, расположенную внутри стального экрана, или нагревательный элемент, окруженный искусственным камнем, керамикой или стеклокерамикой.
3. Пленочные обогреватели представляют собой проводник с высоким сопротивлением, напыленный между двух токопроводящих шин на гибкую диэлектрическую основу. Пленки малой мощности (до 220 Вт/м2) нагреваются до температуры 40 градусов, большей мощности (440 Вт/м2) – до 85 градусов. Ширина пленочных нагревателей бывает разной (прочитайте также: «Как выбрать инфракрасный обогреватель: краткий обзор»).

Разные типы обогревателей имеют различную эффективность. Все приборы, по заверениям производителей, имеют низкое энергопотребление, однако на практике это оказывается далеко не так.

Система теплого пола

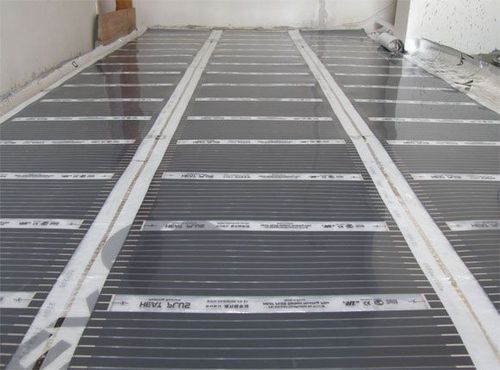

Инфракрасные отопительные системы теплого пола подразумевают использование специальной пленки. Производители сообщают о многочисленных преимуществах инфракрасных теплых полов, но на самом деле все оказывается далеко не так. Однако это не означает, что теплые полы оказываются не эффективными. Принцип их работы заключается в следующем.

Пленка начинает нагреваться, когда на токоведущих шинах образуется разница потенциалов и через проводник течет слабый ток. Фольгированная подложка, служащая для теплоизоляции, отражает инфракрасное излучение и не дает теплу уходить через перекрытие (читайте также: «

Как сделать отопление на балконе обогревателем, теплым полом

«). В скором времени нагревается напольное покрытие – кафель, линолеум, ламинат.

Благодаря тепловому излучению и конвекции помещение прогревается достаточно равномерно. Кроме того, поскольку источник тепла находится под полом, то именно в нижней части комнаты фиксируется наибольшая температура воздуха. Под потолком будет немного холоднее. В отличие от привычных конвекторов, инфракрасная пленка для отопления позволяет добиться более комфортного распределения тепла в помещении. При этом стоит учитывать, что средняя температура воздуха в комнате будет ниже, чем в случае использования конвекторов. Читайте также: «

Как используется теплосберегающая пленка для окон – плюсы и минусы применения

«.

Что касается экономичности инфракрасной пленки, то дешевым отоплением такой вариант нельзя назвать. Снижение средней температуры в помещении всего на 2 градуса позволяет сэкономить 20% электроэнергии (подробнее: «

Теплый пол: энергопотребление — параметры расчета

«). Обойдется инфракрасное отопление электрическое недешево – стоимость квадратного метра довольно высока, поэтому даже если заниматься монтажом самостоятельно, затраты будут весьма существенными.

Также нужно учесть, что одной системы теплого пола будет недостаточно для обогрева помещения. Например, тот же тепловой насос гораздо лучше отапливает, потребляя значительно меньшее количество электроэнергии. Теплый пол разумнее использовать в качестве дополнительного источника обогрева. Не нужно забывать и о том, что ходить по теплой поверхности все же гораздо приятнее. Более эффективным является отопление инфракрасными лампами (прочитайте: «Какие инфракрасные лампы для обогрева помещений лучше выбрать»).

Настенные и потолочные обогреватели

К данной категории относятся самые различные устройства, в том числе инфракрасные отопительные панели, высокотемпературные нагреватели со спиралью и даже пленка.

ИК пленка, используемая для создания теплого пола, может также закрепляться на стене, например, возле кровати или рабочего стола. В этом случае тепло будет передавать окружающим предметам. Точно так же действуют и другие потолочные и настенные обогреватели. При организации системы отопления необходимо разместить приборы таким образом, чтобы они охватывали все помещение или хотя бы его большую часть (прочитайте также: «

Какой обогреватель выбрать для дома, учитывая разнообразие вариантов

«).

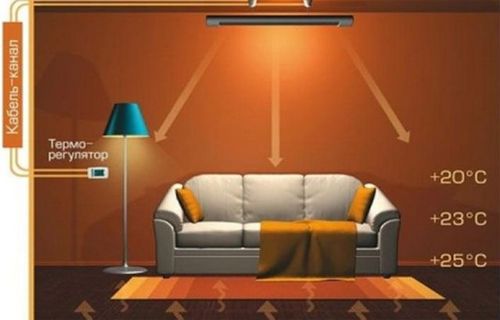

В результате инфракрасные отопители нагревают все горизонтальные и вертикальные поверхности. От них тепло передается воздуху. Распределяется оно таким же образом, как и в случае системы теплого пола – самая высокая температура будет наблюдаться над поверхностью пола, а самая низкая – под потолком.

В зоне действия обогревателя нагреваются все поверхности, в том числе и кожа человека. Чувство тепла не обманывает: температура поверхности тела действительно поднимается. При всем этом температура воздуха в помещении падает до 16-18 градусов. Читайте также: «Как выбрать инфракрасный электрический обогреватель – виды, особенности, различия по принципу работы».

Отопление дома инфракрасными обогревателями имеет и недостатки и весьма существенные:

• не все материалы переносят нагрев – например, дерево и пластик могут покоробиться и потрескаться;
• температура в помещении кажется комфортной лишь до тех пор, пока человек находится в зоне действия обогревателя. Если же выйти из этой области, тут же станет холодно.

Исходя из этого, можно сделать вывод, что инфракрасные приборы не слишком подходят для организации системы отопления дома. Чтобы было комфортно находиться в любой части помещения, придется установить сразу несколько устройств таким образом, чтобы они охватывали все пространство. Приобретение и эксплуатация обогревателей обойдется слишком дорого.

Устройство ИК отопления, подробно на видео:

Расчет мощности отопительной системы

Проще всего обстоит дело с теплым полом: пленка просто укладывается под напольное покрытие. При минимальной теплоизоляции будет достаточно мощности 150 Вт на квадратный метр, но важно изначально выполнить

расчет мощности теплого пола

. Общая мощность получится весьма значительной, но на самом деле энергопотребление будет составлять 50-70 Вт на «квадрат» площади, если установить терморегулятор.

При укладке пленки нужно обратить внимание на то, что не рекомендуется стелить ее в тех местах, где будет находиться мебель. Находясь под какими-либо предметами, работа нагревательного элемента будет неэффективной. Кроме того, это будет бессмысленной тратой электроэнергии.

Несложно высчитать, какую мощность должны иметь настенные и потолочные инфракрасные радиаторы отопления. Согласно норме СНиП, для помещения с нормальной теплоизоляцией мощность приборов рассчитывается, исходя из площади помещения. На каждый квадратный метр потребуется 100 Вт. ИК приборы подключают через терморегулятор или диммеры – это позволит при необходимости корректировать температурный режим и экономить электричество.

Инфракрасные батареи отопления не получили широкого распространения. Они имеют несколько существенных недостатков, из-за чего их нельзя рекомендовать для основного отопления дома. Чтобы поддерживать комфортный микроклимат, необходимо устанавливать в каждой комнате сразу несколько обогревателей, что весьма дорого. Инфракрасные обогреватели больше подходят для отопления части помещения, например, рабочего стола. Что касается пленочных полов, то их целесообразно укладывать в помещениях, где температура напольной поверхности низкая – например, под кафель в ванной.
