Инфракрасное отопление частного дома: потолочное и пленочное, настенные панели

Инфракрасное отопление частного дома является единственным экономически эффективным способом отопления жилья с помощью электроэнергии. Кроме того, этот метод отличается простотой внедрения, надежностью устройств и высоким уровнем безопасности. В общем, эта технология является выгодной, приятной и удобной.

Содержание:

• В чем суть?
• Разновидности обогревателей
• Как это монтировать?
  • Монтаж инфракрасной пленки
  • Монтаж панельных обогревателей
  • Монтаж трубчатых обогревателей

Поэтому в данной статье мы познакомим наших читателей с общими принципами  инфракрасного обогрева, типовыми разновидностями таких нагревателей и технологиями обустройства систем инфракрасного  отопления.

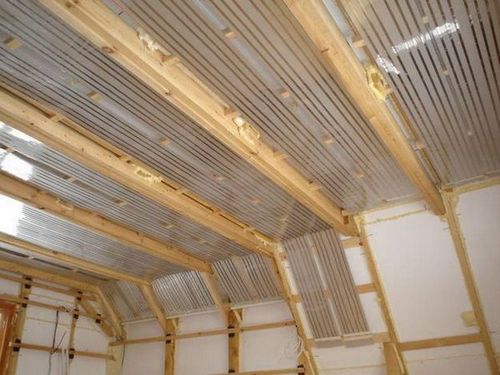

Плёночное инфракрасное отопление

В чем суть?

В большинстве случаев отзывы о инфракрасном отоплении частного дома бывают только восторженными. Ведь такой нагреватель (источник инфракрасных лучей) «отапливает» не воздух, а стены, предметы интерьера и, наконец, тело человека. Причем, по мере нагрева поверхности начинают излучать тепло уже самостоятельно. В итоге, все помещение прогревается равномерно, без расслоения на холодную зону у пола и горячую – у потолка.

Причем в своей работе такие нагреватели типа используют следующий принцип работы:

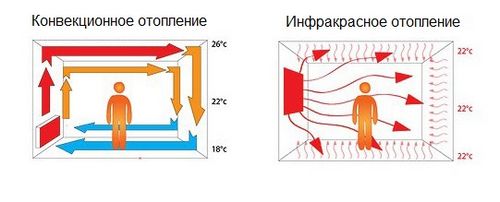

Сравнение двух видов отопления

• Электрический ток питает источник инфракрасных (тепловых) лучей
• Тепловые лучи транслируются в невидимом (инфракрасном) диапазоне в определенном (положением нагревателя) направлении.
• Все предметы, попавшие под инфракрасное излучение, впитывают энергию тепловых лучей, попутно повышая свою температуру. Причем разогревается даже тело человека.
• После разогрева плоскость превращается в еще один источник теплового излучения, правда, не такой эффективный, как первичный инфракрасный излучатель.

Подобная схема дает возможность создать зоны с разным температурным режимом даже в пределах одной комнаты. Причем на обогрев воздуха энергия практически не тратится.

В итоге, инфракрасные системы отопления частного дома расходуют не более 30-50 процентов энергии, потребляемой традиционными электрическими нагревателями (конвектором и котлом).

Разновидности обогревателей

Базой любого инфракрасного обогревателя является тепловой излучатель – источник, испускающий электромагнитные волны в достаточно широком спектре от 0,74 до 1000 мкм. Причем за перенос энергии к отапливаемой плоскости отвечают именно лучи. То есть, инфракрасный излучатель является классическим примером устройства прямого нагрева, чем и объясняется сравнительно высокий КПД подобной схемы отопления.

В итоге, для реализации схемы прямого инфракрасного нагрева нам нужен преобразователь электрической энергии в электромагнитные волны. И в большинстве случаев системы инфракрасного обогрева классифицируют на основе формы такого преобразователя.

Воспользовавшись этой методикой сортировки можно выделить следующие типы конструкции ИК нагревателей:

Пленочный инфракрасный обогреватель

• Пленочный вариант, создаваемый на основе сверхтонкого преобразователя, смонтированного на гибкой основе (пленке). Пленочный электронагреватель (плэн) можно разместить на любой опорной поверхности, с любым профилем. Но мощность этого устройства ограничена. Поэтому инфракрасное отопление плэн частного дома, в большинстве случаев, работает в границах четко очерченной зоны, нагревая лишь небольшой участок.
• Панельный вариант, создаваемый на основе преобразователя, смонтированного на жесткой базе. Такой нагреватель излучает достаточно плотный поток тепловых лучей. Поэтому потолочный или настенный инфракрасный обогреватель панельного типа работает не хуже полноценного радиатора. Однако любая панель генерирует только узконаправленный поток тепла.
• Трубчатый вариант, создаваемый на основе мощного преобразователя, смонтированного на цилиндрической поверхности. Поэтому отопление инфракрасными обогревателями трубчатого типа, которые  излучают на 360 градусов, предполагает обогрева всего пространства, от пола до потолка и обратно, с помощью лишь одного источника тепловых лучей. Но такой широкий охват пространства сказывается на мощности энергетического потока – узконаправленный луч греет сильнее, чем подобная схема излучения. Впрочем, благодаря трубчатой конструкции такой обогреватель легко монтируется в обычном каркасе настенного или потолочного плафона, вписываясь в интерьер дома или офиса. Правда угол излучения, в данном случае, снижается с 360 до 180.

Как видите: и пленочные, и трубчатые и панельные обогреватели имеют свои достоинства и недостатки. Поэтому при установке обогревателя необходимо подобрать особую схему монтажа, раскрывающую достоинства и нивелирующую недостатки. И далее по тексту мы рассмотрим типовые схемы монтажа всех типов инфракрасных обогревателей.

Как это монтировать?

Отопления инфракрасным излучением предполагает трансляцию тепловых лучей в обогреваемое пространство. Поэтому такие нагреватели монтируются либо на потолке, либо на полу: ведь из самого низшего или высшего положения можно «просветить» тепловыми лучами все обогреваемое пространство.

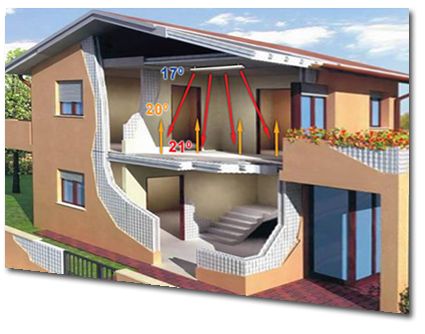

Отопление инфракрасным излучением

Однако потолочный генератор тепловых лучей выглядит не эстетично, а напольный инфракрасный обогреватель можно повредить эксплуатационной нагрузкой. К тому же, КПД таких обогревателей снижается за счет необходимости скрывать источник тепловых волн за напольным или потолочным покрытием.

И с учетом этих замечаний вполне приемлемым вариантом для размещения генератора тепловых волн может быть даже обычная стена. Ведь эта часть жилища не подвержена эксплуатационной нагрузке, а ее эстетику можно исправить, оформив лицевую сторону инфракрасного обогревателя под арт объект (картину, панно, гобелен и так далее).

В итоге, инфракрасное пленочное отопление частного дома предполагает три варианта размещения отопительных приборов, а именно:

• На стене – эстетичный и безопасный вариант.
• На полу – эффективный вариант.
• На потолке – эффективный и безопасный вариант.

И далее по тексту мы рассмотрим возможности монтажа в этих позициях основных разновидностей типовых инфракрасных обогревателей.

Монтаж инфракрасной пленки

Пленочный обогреватель состоит из тонких полосок-генераторов теплового излучения, соединенных последовательно в одной полосе, которую подключают к электросети с помощью управляющего блока. Причем к одному блоку управления можно подключить сразу несколько полос-обогревателей.

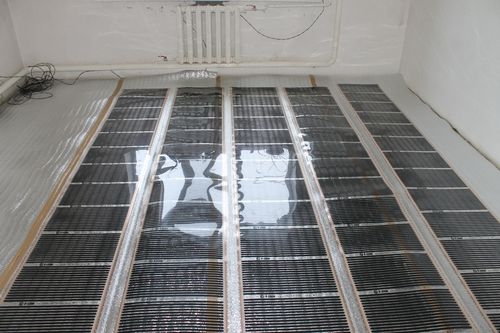

Монтаж инфракрасной пленки на пол — теплый пол

Инфракрасное пленочное отопление частного дома предполагает размещение таких полос либо на полу, под напольным покрытием, либо на потолке или стенах. Причем классическая опорная поверхность – это, все же, пол, а основной способ фиксации – балластная нагрузка, создаваемая за счет веса напольного покрытия.

Эффективность (КПД) обогрева, которую демонстрирует инфракрасное пленочное отопление, зависит от типа напольного покрытия, а точнее от его теплопроводности. Поэтому наибольший КПД у такой системы отопления получается лишь в сочетании с кафельной плиткой, а наименьший – при укрытии пленки ковровым покрытием.

Размещение пленки на стене или потолке возможно, но не рекомендовано. Ведь такое позиционирование провоцирует определенные затруднения на этапе фиксации пленки на опорной поверхности.

Монтаж панельных обогревателей

Панельный обогреватель состоит из теплового излучателя и жесткого корпуса, внутренняя поверхность которого оформляется как отражатель. К опорной поверхности, разумеется, крепится корпус нагревателя. Причем схема фиксации – механическая, с помощью крюков, саморезов или дюбелей.

Инфракрасный панельный обогреватель

Поэтому  инфракрасные панельные обогреватели, в большинстве случаев, размещают на стене или в зоне сопряжения стены и плит перекрытия. Однако подобное позиционирование накладывает на панельный обогреватель определенные обязательства. Его экстерьер должен вписываться в интерьер комнаты.

В итоге, большая часть таких обогревателей стилизованна под декоративные панели или  отделочный погонаж (плинтуса и прочее). Ну а самые дорогие модели оформляются в виде картин, панно, гобеленов и прочих арт-объектов, используемых при визуальном декорировании интерьера.

Причем такой подход к оформлению корпуса открывает перед панельными обогревателями самые широкие возможности. С помощью подобных излучателей можно обогреть и выделенную функциональную зону, и все жилище.

Монтаж трубчатых обогревателей

Трубчатый обогреватель, как правило, монтируется в виде отдельного модуля на подставке-штативе, размещаемого в произвольном месте. Ведь с помощью такого генератора теплового излучения можно обогреть все окружающее пространство.

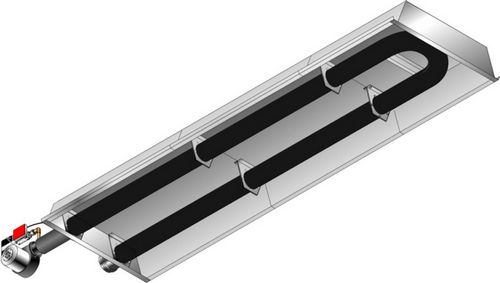

Трубчатый обогреватель

Такую схему размещения можно использовать не только в жилом помещении, но и на открытой веранде, в беседке или попросту на произвольном месте участка. А с учетом достаточно широкого температурного диапазона эксплуатации инфракрасного обогревателя трубчатый излучатель можно задействовать для обогрева зоны отдыха «на свежем воздухе» практически круглогодично.

Второй вариант позиционирования трубчатого обогревателя – потолочное отопление – инфракрасное излучение, испускаемое по направлению сверху вниз, способно обогреть комнату любой площади. Причем такой трубчатый обогреватель можно оформить в виде плафона или осветительной панели, примеряя экстерьер генератора теплового излучения с интерьерной стилистикой отапливаемой комнаты.

Впрочем, у данного варианта размещения есть свои ограничения, а именно:

• Во-первых, обогреватель инфракрасный потолочный, трубчатого типа должен висеть, как минимум, в полутора метрах над полом. Иначе пострадает напольное покрытие, а мебель – рассохнется.
• Во-вторых, такой обогреватель не стоит подвешивать над диваном, креслом, столом и прочими местами, облюбованными жильцами дома. Постоянный перегрев головы, скажется на здоровье любого человека, рано или поздно.
• В-третьих, натяжные потолки и ИК обогреватели — несовместимы. Да и с другими вариантами полимерной потолочной отделки ИК обогреватели лучше не использовать.
• В-четвертых, ИК обогреватель трубчатого типа монтируется на потолок только в особом корпусе, внутренняя поверхность которого превращена в отражатель. Иначе, как минимум, половина энергии уйдет «в потолок», отапливая соседей сверху.

Эти ограничения следует учесть в обязательном порядке. Иначе инфракрасный обогреватель принесет не только пользу, но и вред.
