Инструменты по дереву: перечень столярных и плотницких инструментов

БУРАВ

Бурав — р

Инструмент по дереву, представляющий собой сверло с прикрепленной к нему рукояткой в форме ушка (проушины), действующей подобно рычагу и увеличивающей приложенный крутящий момент. Этот тип бура применяется для просверливания отверстий в дереве под гвозди, шипы, шпонки, или дюбели.

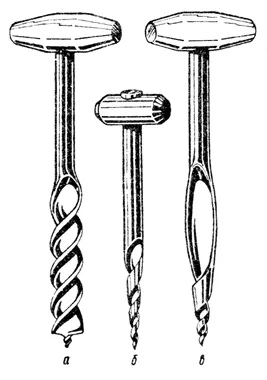

а — бурав; б — буравчик; в — ложечный бурав.

БУРАВЧИК

Буравчик — режущий инструмент для высверливания в мягкой древесине неглубоких отверстий диаметром от 2 до 10 мм.

а — бурав; б — буравчик; в — ложечный бурав.

ВАТЕРПАС

Ватерпас — простейший прибор для проверки горизонтальности поверхностей и измерения небольших углов наклона при земляных, плотничных и др. работах. Ватерпас во многом превосходит пузырьковый отвес. Ватерпас нетрудно изготовить самому. Для этого берётся ровно оструганная доска шириной 40… 100 мм и длиной 1…2 м (горизонтальное основание) и перпендикулярно к ней посредине крепят другую оструганную доску такой же или меньшей ширины, но примерно в 2 раза короче (вертикальная стойка). На стойке проводят черту, перпендикулярную нижней грани основания, и у верхнего конца крепят шнур отвеса.Если проверяемая поверхность горизонтальна, то шнур отвеса совпадает с чертой; если не горизонтальна, то шнур отвеса отклоняется от черты тем больше, чем больше наклон проверяемой поверхности.Ватерпас можно сделать в виде равностороннего треугольника, прикрепив отвес к его вершине и сделав отметку в центре основания. Для проверки горизонтальности небольших поверхностей (полочки, подоконника, стола) можно в качестве ватерпаса использовать обыкновенный чертёжный треугольник, прикрепив к его вершине на ниточке небольшой груз — отвес.

Угольник нужен 45-градусный, то есть с одинаковыми острыми углами по 45°. Чтобы работа прибора была более наглядной, нужно увеличить имеющийся в угольнике просвет.

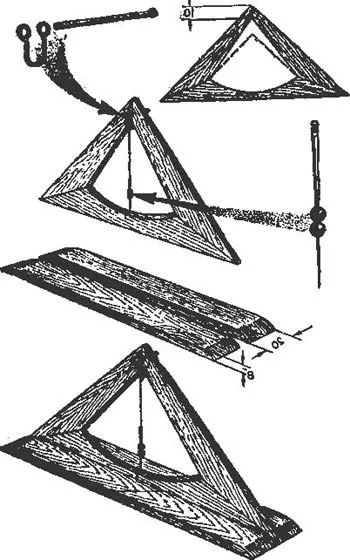

Расчертите угольник карандашом по приведенному рисунку. Из центра, намеченного на 10 мм ниже вершины прямого угла, проведите циркулем дугу. Она должна соединить острые углы просвета. Затем по намеченному центру просверлите сквозное отверстие. Делайте это осторожно, чтобы угольник не разошелся. Стружку все время выбирайте.
Бока получившегося отверстия соедините прямыми линиями с острыми углами просвета. Расширьте просвет по этим линиям и дуге острым ножом и отшлифуйте шкуркой.

Найдите правильное положение конца отвеса. Для этого возьмите второй чертежный угольник и наложите его на угольник ватерпаса. Одна из боковых сторон угольника должна точно совпадать с основанием ватерпаса, а другая пройти точно через его вершину. Теперь прочертите риску на дуге ватерпаса и острым ножом прорежьте по этой риске узенькую канавку.

Подвес для нитки лучше всего сделать из петли от крючка для платья (иногда такой крючок называют корсажным крючком. На его концах — два ушка для пришивания. Каждое из них захватите плоскогубцами и поверните на 90°. После этого наденьте петлю на угольник со стороны просвета.

  Для устойчивости ватерпас должен иметь широкое основание. Подберите две дощечки толщиной 8—10 мм. Они должны быть на 30— 40 мм длиннее длинной стороны угольника. Приклейте эти дощечки столярным клеем, как показано на рисунке. Аккуратно выровняйте их по краю угольника и подержите несколько минут в руках, пока клей схватится. После этого стяните выступающие концы дощечек шпагатом и оставьте сохнуть на ночь.

На другой день снимите шпагат и отрежьте выступающие концы дощечек. Отполируйте нижнее основание ватерпаса, водя им по листу мелкой шкурки, положенному на кусок стекла или другую гладкую поверхность. Если на ватерпасе остались следы клея, соскоблите их ножом.

 Теперь нужно сделать подвес. Снова наденьте петлю на вершину ватерпаса со стороны просвета. Обстрогайте кусочек спички, чтобы он туго входил в отверстие угольника, и посадите его туда на клею. Сложив пополам прочную нитку, пропустите ее концы через петлю подвеса. Затем введите эти концы в оставшуюся петельку и туго затяните. Висящие концы сложите вместе и проденьте в ушко швейной иглы. Подвиньте иглу на нитке так, чтобы ее острие немного цепляло за дугу ватерпаса. После этого нитки до и после иглы сложите вместе и затяните узлом. Узел немного укоротит нитку, и острие иглы перестанет цеплять за дугу ватерпаса.

Осталось надеть на иглу свинцовый грузик. Лучше всего подойдет рыболовное грузило. Годится также кусочек свинцовой оболочки от электрического кабеля, свинцовая пломба. Надев на грузик, обожмите его плоскогубцами.

ГАЛТЕЛЬ

Галтель — столярный инструмент для выстругивания желобков и валиков разной ширины, глубины и с различным радиусом закругления.

Подошва колодки галтели и лезвие ножа овально-выпуклые. Угол резания составляет 45–50°. Длина колодки — 200–250 мм, ширина — 5–35 мм (в зависимости от требуемых размеров и радиуса закругления выстругиваемого желобка). Галтель, как и зензубель, может иметь боковой выход стружки.

ГВОЗДОДЁР

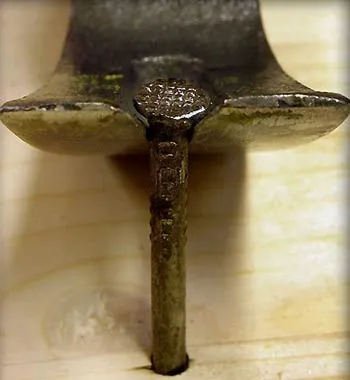

Гвоздодёр — ручное рычажно-клиновое приспособление для вытаскивания (выдирания) вбитых в материал (дерево, пластик и др.) гвоздей. Выпускается в виде самостоятельного специализированного инструмента либо конструктивно совмещённого с такими инструментами как молоток, лом. Слово «гвоздодёр» русское и происходит от «драть» (выдирать, вытаскивать) гвозди.

Гвоздодёр представляет собой изогнутый металлический клин, разделённый надвое рабочей канавкой, предназначенной для захвата, и удержания при «выдирании» (вытаскивании) гвоздя за т. н. «шляпку» из материала, в который гвоздь забит. Действие гвозодёра основано на воздействии клина на расклиниваемые поверхности — гвоздь и материал, в который забит гвоздь, а также на принципе рычага, при дальнейшем вытаскивании гвоздя. Гвоздодёр также применяется плотниками, грузчиками и при разрушении деревянных конструкций (тары, построек и др.).

ГОРБАЧ

Горбач — рубанок со съёмными колодками, использующийся для ручного строгания выпуклых и вогнутых деталей.

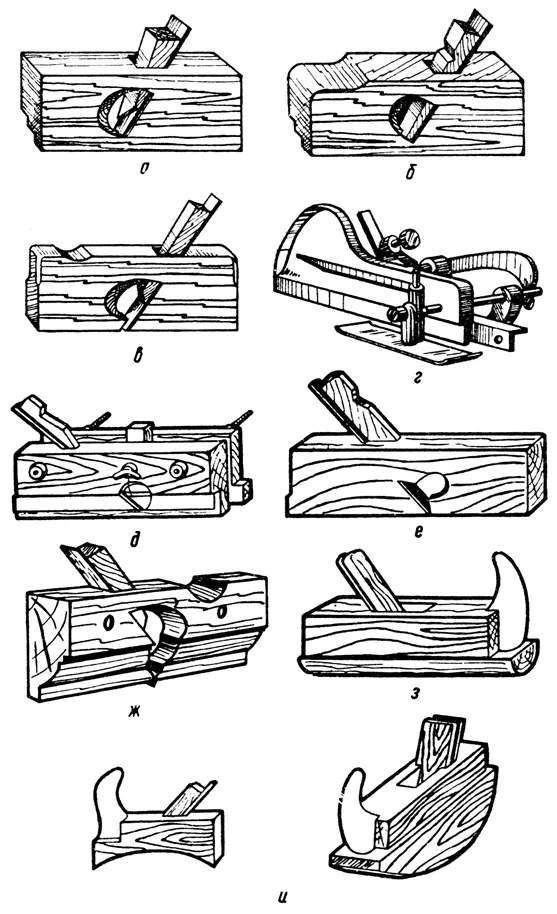

Инструменты для профильного строгания: а — отборник; б — фальцгебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи с вогнутым и выпуклым корпусом.

Горбач  служит для строгания выпуклых и вогнутых поверхностей. Деталь с выпуклой поверхностью обрабатывают рубанком-горбачом с вогнутой подошвой, с вогнутой поверхностью — рубанком с выпуклой подошвой. Горбач имеет деревянную или металлическую колодку. Деревянные колодки, имеющие постоянную кривизну, менее удобны из-за ограниченности их применения. Горбачи с металлической колодкой, регулируемой винтами кривизной подошвы, более универсальны. Таким рубанком с ножом и стружколомателем строгают выпуклые и вогнутые поверхности различной кривизны и ровную поверхность. Ширина ножа — 50 мм. Длина колодки горбача — 250, ширина — 60 мм.

ГРЕБЁНКА

Гребёнка — столярный инструмент для разметки шипов и проушин угловых соединений. Гребенка представляет собой брусок с вырезом и набитыми в него гвоздиками (шпеньками), которыми проводят сразу несколько разметочных рисок.

ГРУНТУБЕЛЬ

Грунтубель — столярный инструмент, предназначенный для ручной выборки шпунта и его зачистки его после выборки наградкой или стамеской.

Инструменты для профильного строгания: а — отборник; б — фальцгебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи с вогнутым и выпуклым корпусом.

ДОЛОТО

Долото — плотницкий или столярный инструмент, предназначенный для ручной выборки гнезд, пазов, шипов и других работ. Лезвие в долото имеет одностороннюю заточку.

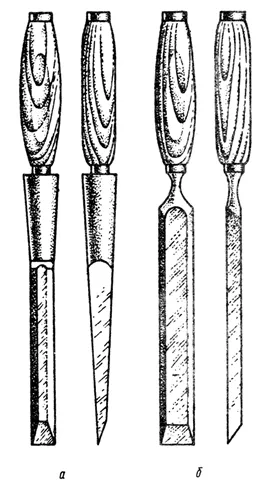

Долото: а — плотничное (ширина лезвия — 16, 20, 25 мм); б — столярное (ширина лезвия — 6, 8, 10, 12, 16, 20 мм).

ЕРУНОК

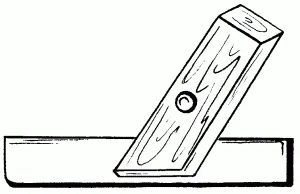

Ерунок — приспособление для разметки и измерения углов 45 и 135°, а также для разметки соединений на «ус». Состоит из основания — колодки, в которую вставлена деревянная или металлическая линейка под углом 45°.

ЗЕНЗУБЕЛЬ

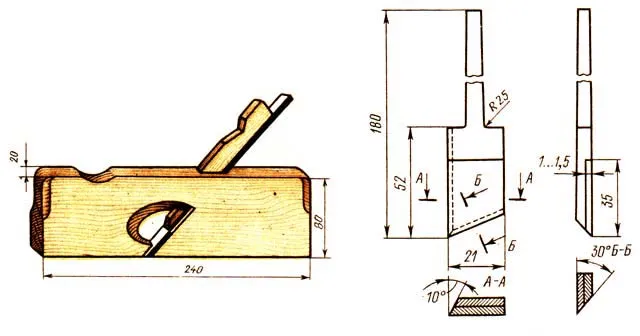

Зензубель (нем. Simshobel) —  столярный инструмент для выборки и зачистки четвертей, фальцев, пазов, а также острожки перпендикулярных поверхностей. Зензубель может иметь одиночный или двойной нож шириной до 33 мм, по форме напоминающий лопатку. Нож зензубеля имеет лопатку шире колодки, его устанавливают в колодку снизу под углом 45… 50° и закрепляют сверху клином. Длина колодки зензубеля — 200, высота — 80, ширина — 20… 30 мм.

Зензубелем или отборником называют узкий рубанок с плоской, ровной кромкой железного ножа. С помощью зензубеля выбирают четверть — узкую канавку под прямым углом на кромке обрабатываемой детали, например в оконных рамах, для заглубления стекла.

Чтобы канавка при строгании получилась одинаковой ширины, на колодке инструмента закрепляли стальную бляшку с едва выступающим острием. Оно по заранее прочерченным рейсмусом границам четверти направляло движение отборника и облегчало первую застрожку и всю выборку. Нож зензубеля изготовлен в форме лопатки, режущая часть которой имеет ширину 18 — 30 мм; лезвие может быть прямым либо косым, нож — одинарным либо двойным (со стружколомом). Четверти в торцах выбирали косым зензубелем. У ножа с косым лезвием более длинную боковую кромку также делают режущей, угол заточки увеличивается до 75 — 80°. Габаритные размеры колодки зензубеля — 240/20/80 при длине ножа 210 — 220 мм. Благодаря отверстию сбоку колодки свободно выходит стружка.

Инструменты для профильного строгания: а — отборник; б — фальцгебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи с вогнутым и выпуклым корпусом.

КАЛЁВОЧНИК

Калёвочник — столярный инструмент с фигурным резцом для профильной обработки лицевых поверхностей деталей, брусков или досок. Подошва калевочника имеет форму зеркальную форме профиля.

Инструменты для профильного строгания: а — отборник; б — фальцгебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи с вогнутым и выпуклым корпусом.

КИЯНКА

Киянка —  столярный молоток из дерева твердых пород. Киянка используется для работы с долотами и стамесками, рукоятки которых имеют обжимное кольцо. Пользование киянкой предохраняет рукоятки режущих инструментов от повреждений.

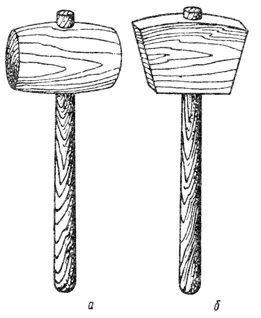

Киянки: а — круглая; б — призматическая.

Столярная киянка. Применяется при долбёжных работах, выполняемых долотом и стамеской, а также для выбивания резцов при настройке строгальных инструментов.

Широкие бока бойка киянки делаются плоскими и параллельными друг другу, один из узких долевых бойков прямой, противоположный ему несколько закруглен плавной дугой, а торцовые бока опилены по отношению к оси ручки не параллельно к ней, а под углом 6—7°.

Ручка вставляется не сзади, а спереди бойка, со стороны закругленной грани, в сквозное отверстие, имеющее небольшую конусность. При этом условии боёк не может сорваться с ручки при работе, а наоборот, чем больше на конец ручки надвигается боёк, тем ручка сидит в нём прочнее.

Для того чтобы облегчить самую трудную техническую операцию при изготовлении киянки — долбление отверстия для ручки, — следует вначале просверлить сквозное отверстие сверлом 20 мм, затем расширить отверстие стамеской. Материал для киянки: граб, вяз, комлевая берёза и другие вязкие и тяжеловесные породы древесины. Отделка: покрытие олифой.

Киянка слесарная (или жестяницкая) применяется для правки листового металла, а также для фальцовки разных изделий из листового металла. Она отличается от киянки столярной более простой формой как бойка, так и ручки: боёк делается прямоугольной формы, а ручка — круглая, слегка суженная с одной стороны. В узкой части делается пропил, в который вставляется клинышек. Материал для бойка — комлевая часть берёзы, для ручки — обычная берёзовая древесина или древесина других плотных пород.

Киянка токарная применяется для той же цели, как и киянка слесарная (жестяницкая), но отличается от неё по способу изготовления: как боёк, так и ручка у первой вытачиваются на токарном станке.

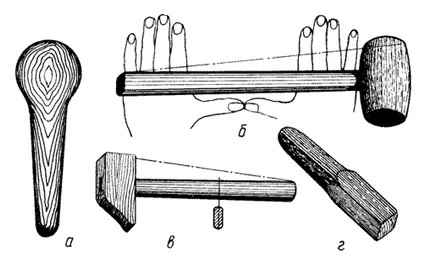

Киянки: а — со сферической головкой и круглой ручкой; б — киянка весом 1 — 2 кг. для маховых ударов и снятия большого оъёма древесины  крупной стамеской (ручка прямоугольного сечения для удобства удержания; на рисунке показано определение длины ручки и направление торцовой плоскости  бойка); в — разновидность киянки, которая может быть использована в качестве притирочного молотка; г — киянка из бруса.

КЛЮКАРЗА

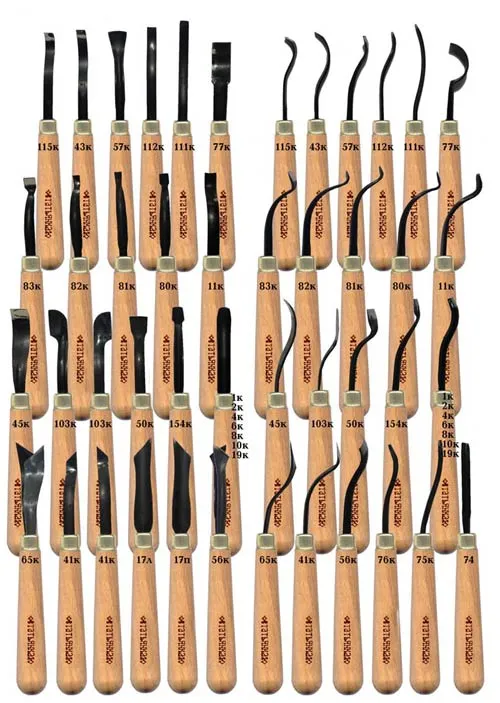

Клюкарза — полукруглая и изогнутая стамеска в форме черпака. Клюкарза используется для выполнения глубокой барельефной резьбы.

КОЛОВОРОТ

Коловорот — приспособление для вращения вручную сверл и других инструментов.Коловорот с набором сверл позволяет высверливать цилиндрические отверстия в твердой древесине. Коловорот с набором отверток позволяет завинчивать винты и шурупы.

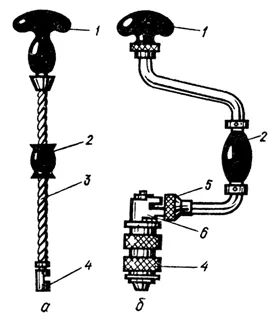

Ручная винтовая сверлилка (а) и коловорот (б): 1 — нажимная головка; 2 — ручка; 3 — стальной стержень с резьбой; 4 — зажимной патрон; 5 — кольцо, переключатель; 6 — храповой механизм.

ЛОБЗИК

Лобзик — ручной инструмент для выпиливания по криволинейному контуру изделий из дерева и других мягких материалов. Наиболее часто используется лобзик в виде П-образной металлической рамки, между концами которой натягивается пильное полотно так, чтобы при пилении оно не гнулось и в то же время не было перенапряжено. Натяжение пилки обеспечивается за счёт незначительного сжатия концов П-образной рамки. Зубья у пилки, как правило, косые и направлены в сторону рукоятки. При выпиливании пилку ведут вертикально, расположив заготовку на уровне груди на специальной подставке, прикреплённой к столу или верстаку. Для получения криволинейных пропилов поворачивают только заготовку, не меняя положения лобзика (относительно подставки). Вместо П-образной рамки нередко используют приспособление в виде пружинящего изогнутого рычага или прикреплённой к кронштейну пружины; эти приспособления позволяют двигать пилку не только рукой, но и ногой. Иногда лобзиками называют столярные лучковые пилы с узким пильным полотном для выпиливания кривых линий. Существует также несколько видов электролобзиков (в т. ч. как приставки для электродрели), у которых возвратно-поступательное перемещение пилки обеспечивается электродвигателем.

МАЛКА

Малка — инструмент для перенесения угловых размеров при разметке деталей, представляющий собой складной угольник из двух шарнирно соединенных частей основания — линейки и колодки. Взаимное положение этих частей фиксируется винтом.

Малка: а — с боковым зажимным винтом; б — с торцевым зажимным винтом; 1 — колодка; 2 — линейка; 3 — зажимной винт

МЕДВЕДКА

Медведка — ручной режущий инструмент для грубого строгания больших поверхностей, например брусьев, отёсанных сторон брёвен, досок наружной обшивки домов, пола, потолка или перегородок; разновидность стругов. Отличительная особенность — деревянная колодка медведки имеет 2 пары цилиндрических ручек (длинной 300 мм и диаметром около 20 мм) для работы вдвоем (в 4 руки). Строгают медведкой, обычно сидя верхом на обрабатываемом бревне, брусе или доске лицом друг к другу на расстоянии полного размаха рук. Для строгания гладких поверхностей применяют одинарный нож с прямым лезвием, скруглённым по углам. Иногда, например при выстругивании желобков на кровельных досках для стока дождевой воды, используют один или два ножа с овальными лезвиями.

МЕЙСЕЛЬ

Мейсель — нож-стамеска, заточенный с двух сторон под углом 20—25 град., применяемый при чистовой токарной обработке древесины. Мейсели используют для устранения шероховатости и выравнивания поверхности изделия. Стамеска представляет собой нож-косяк, заточенный с двух сторон под углом 20…25°. Угол среза лезвия — 70…75°; ширина инструмента — 5…50 мм. Затачивание лезвия на угол дает возможность работать его серединой, когда точению подлежат выпуклые или прямые поверхности. Используя острый угол, мейсель применяют также для чистовой обработки профильной поверхности, подрезания торцов и отрезки изделия, а используя тупой угол,— для точения заготовки с образованием закруглений.

НОЖ-КОСЯК

Нож-косяк предназначен для резания небольших углублений в массиве древесины, а также для разрезания шпона на куски. Лезвие ножа-косяка скошено под углом в 30-40 градусов, а полотно ножа может варьироваться в зависимости от его предназначения — от 4 мм до 5 см. Заточка на лезвии ножа может быть выполнена как с одной стороны, так и с двух, в зависимости от этого различают ножи с одной и двумя фасками. Ножи с одной фаской различаются на правые и левые в зависимости от того, с какой стороны снята фаска. Однофаскные ножи используются только при работе либо правой, либо левой рукой. Они более специфичны, чем ножи с двумя фасками, и позволяют прорезать древесину только с одной стороны в зависимости от того, с какой стороны необходима прорезка. Ножи с двумя фасками в работе универсальны, но прорезают древесину сразу с двух сторон от лезвия. Их основное предназначение — простое прорезание. Нож-цикля используется для такой операции как циклование и представляет собой режущий нож, закрепленный в рукоятку из твердых пород древесины. При заточке фаска снимается только с одной стороны на 45 градусов, что позволяет ножу скользить по поверхности, не углубляясь в массив, и снимать тонкую стружку.

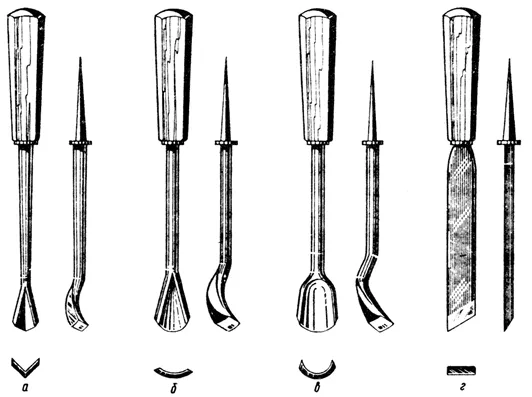

Режущий инструмент: а — стамески-уголки; б — стамески-клюкарзы; в — стамески-церазики; г — нож-косяк.

НОЖОВКА

Ножовка — портативный ручной инструмент (пила), предназначенный для поперечного раскроя досок, брусков, пластмасс и других материалов. Разновидностями ножовок являются:наградка; ножовка с обушком для точной припасовки торцов сопрягаемых элементов; узкая ножовка для пропилов криволинейной формы.

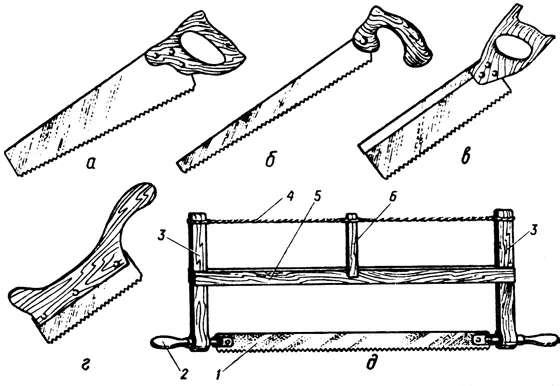

Одноручные столярные пилы: а — поперечная ножовка (широкая); б — узкая ножовка; в — ножовка с обушком; г — ножовка-наградка; д — лучковая пила; 1 —полотно; 2 — ручка; 3 — стойки; 4 — тетива; 5 — средник; 6 — закрутка.

Основные положения, которыми стоит руководствоваться при выборе ножовки:

Разрезаемый материал. По какому материалу ваша пила будет работать? Каковы предполагаемые размеры обрабатываемых заготовок? Конечно, не для каждой задачи существует специальная пила, но основные закономерности здесь работают очень чётко, и толковый консультант, зная набор ваших требований, обязательно подберёт оптимальный вариант.

Качество пропила. Там, где нужен точный пропил (например, при ремонте мебели) лучше использовать ножовку с малым зубом. Для быстрого (и грубого) пиления предназначены пилы с большим зубом и длинным полотном.

Длина полотна. На удобство и точность работы ножовкой с мелким зубом длина полотна практически не влияет. А вот крупный зуб эффективен только на энергичных пропилах, так что полотно должно быть достаточно длинным. Для зуба среднего размера утверждение также верно. Такие ножовки имеют длину от 450 до 500 мм.

Материал полотна. Полотно, как правило, изготавливают из высококачественной стали. Элементарное испытание полотна на прочность — сгиб в дугу, равную половине окружности. «Правильная» пила после этого обязательно восстановит первоначальный вид.

Зубья. Каждый из них — элементарный резец в виде клина. Какая из его поверхностей режущая, зависит от формы заточки. Этим определяется и круг задач ножовки. Есть специальные модели для продольной и для поперечной резки древесины. Однако больше всего распространены пилы по дереву с универсальным зубом — ими можно пилить древесину в обоих направлениях.

Размеры зубьев определяются высотой и шириной, но для упрощения был введён другой параметр — количество зубьев на дюйм или количество их вершин на дюйм (второе на единицу больше первого). Чем больше эти показатели, тем резцы пилы меньше, и наоборот.

Важный момент — закалка зубьев: если она есть, то пила надолго (в 5 — 6 раз дольше обычных) сохранит свою заточку, не стираясь даже на материалах, которые не «по зубам» простой ножовке. Но этим удобством нельзя пользоваться «вечно»: затупившиеся закалённые резцы заново не затачиваются.

Большую роль играет и разводка пилы. Она определяет качество пропила и лёгкость работы.

Рукоятка пилы. Форма рукоятки должна обеспечивать прочный захват без проскальзывания. Иначе пилить будет труднее, и можно запросто заработать мозоли. Большинство рукояток — двухкомпонентные с резиновыми вставками. Эргономичная ручка эффективно передаёт усилие на полотно, равномерно распределяя его по всей поверхности.

ОТВОЛОКА

Отволока — инструмент, предназначенный для нанесения разметочных линий, необходимых для плотного соединения двух сопрягаемых деталей. Отволока состоит из бруска с выступом, в который вбит гвоздь. При разметке отволоку рабочим концом вставляют между сопрягаемыми деталями и прижимают к кромке нижней детали. Двигая инструмент, острием гвоздя на поверхности верхней детали прочерчивают линию, параллельную кромке нижней детали.

Отволока: а — общий вид; б — причерчивание соединяемых досок; 1 — брусок; 2 — гвоздь; 3 — соединяемые доски

ПАЗИК

Пазик — инструмент для выборки пазов в элементах деревянных конструкций.

ПИЛА

Одноручные столярные пилы: а — поперечная ножовка (широкая); б — узкая ножовка; в — ножовка с обушком; г — ножовка-наградка; д — лучковая пила; 1 —полотно; 2 — ручка; 3 — стойки; 4 — тетива; 5 — средник; 6 — закрутка.

Пила — режущий инструмент, применяемый для распиливания материала при помощи резания рядом следующих один за другим резцов — зубьев — при ее поступательном и вращательном перемещении. По роду рабочего движения пилы разделяют на круглые (к ним относятся зубчатые пилы для холодной и горячей распиловки и беззубые пилы (пилы трения)) и продольные (это ножовочные и ленточные полотна).

Пила двуручная — инструмент для поперечного раскроя круглого леса, брусьев и толстых досок.

Пила дисковая — стальной диск с нанесенными на его окружности зубьями. В циркулярных станках дисковая пила приводится во вращение электродвигателем. Дисковые пилы применяются для разрезания древесины, металла и других материалов.

Пила ленточная — станочный многорезцовый режущий инструмент для распиливания древесины, металла и других материалов бесконечной (замкнутой) гибкой стальной лентой с зубьями. Лента приводится в движение при помощи шкивов, на которые она надевается. Ленточная пила позволяет делать продольные, поперечные, косые и закругленные пропилы.

Пила лучковая — пила в виде деревянного станка (лучка) с натянутым полотном. Полотно натягивается с помощью крученого шнура (тетивы). Различают: распашные (распускные) лучковые пилы для продольной распиловки;поперечные лучковые пилы для поперечного распила;шипорезные лучковые пилы для чистых, тонких и особо точных пропилов; выкружные лучковые пилы для криволинейной фигурной распиловки.

При обработке древесины применяют пилы с ненатянутым (поперечные двуручные и ножевые) и натянутым (лучковые) полотном. Двуручные пилы применяются для грубого распила материалов в основном в плотничных работах. В столярном деле применяются одноручные пилы.

Широкую ножовку используют для поперечного раскроя материала. Узкая ножовка служит для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов. Ножовка с обушком применяется в основном для выполнения неглубоких пропилов, заре-зания на «ус» и т. д. Ножовка-наградка используется преимущественно для несквозного пропиливания пазов под шпонки.

Для большинства белодеревных и для всех краснодеревных работ рекомендуется использовать лучковые пилы с мелким зубом. Лучковая пила предназначена для продольного и поперечного распиливания древесины. В общем виде — это лучок (станок) с натянутым полотном. Лучковые пилы бывают: распускные — для продольного пиления; поперечные — для поперечного распиливания; выкружные — для криволинейного (фигурного) пиления; шиповые — для выпиливания шипов и проушин.

РАЗВОДКА

Разводка — приспособление для отгибания в разные стороны (разводки) зубьев пил в целях предотвращения заедания (зажима) полотна в пропиле. Различают простые и цанговые разводки.  При разводе зубьев необходимо сделать одинаковый отгиб зубьев на каждую сторону и на одной высоте. Отгибать зуб рекомендуется на половине высоты зуба разводками. Разводить зубья можно до и после заточки в зависимости от износа зубьев. При значительном искажении развода лучше вначале развести, а затем заточить. Для развода зубьев применяются разводки различной конструкции.

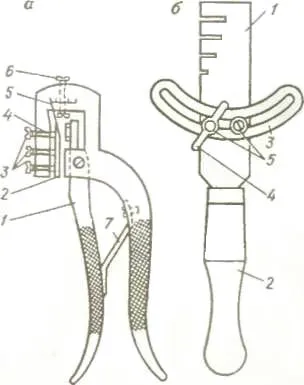

Разводки для пил: а — универсальная: 1 — рычаг, 2 — пластина, 3 — регулировочные винты, 4 — шарнирный регулятор величины развода, 5 — шкала, 6 — винт с упором, 7 — пружина; б — разводка с упором: 1 — разводная планка, 2 — ручка, 3 — упорная скоба, 4 — гайка-барашек, 5 — винт

РАШПИЛЬ

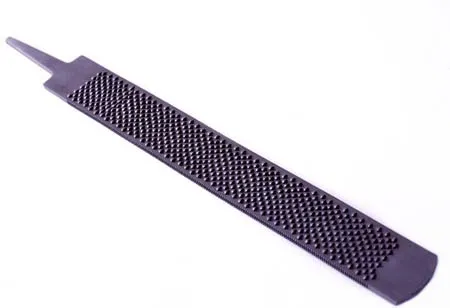

Рашпиль — (нем. Raspel, от raspeln — скрести) напильник с редкой, крупной и острой насечкой, обычно с полуконическими зубьями. Рашпиль применяется для грубой обработки мягких металлов, пластмасс, древесины, кожи и других материалов.

Работа с рашпилем не требует специальных знаний и навьжов. При обработке детали рашпилем ее закрепляют в тисках. Тиски устанавливают на такую высоту, чтобы согнутые в кулак пальцы руки, локоть которой находится на губках тисков, касались подбородка Рашпиль держат правой рукой за ручку, а левой — за конец.

Работать рашпилем нужно, используя всю его длину, лишь при заравнивании поверхности изделия допускается короткий ход рашпиля. Рашпилем обычно заравнивают и заглаживают торцы, ребра и отверстия изделий. Опилки и мелкие стружки древесины довольно быстро забивают насечку рашпиля. Чистить рашпиль лучше всего стальной щеткой. Пластмассовые опилки и стружки легче удалить с рашпиля, если опустить его в горячую воду. Мокрый рашпиль нужно досуха вытереть и просушить, чтобы он не заржавел. Если рашпилем долго не пользуются, его надо покрыть тонким слоем масла. При необходимости масло можно снять с рашпиля куском древесного угля, а затем щеткой.

РЕЗЕЦ

Резец — режущий инструмент с одним прямым, изогнутым или фасонным главным режущим ребром. Применяется для токарных, строгальных и долбежных работ для получения простых поверхностей и при ряде специальных случаев (нарезка резьбы и пр.). Состоит из головки (несущей режущую часть) и тела (державки). По характеру выполняемой работы резцы делятся на следующие группы: для наружной грубой обточки, для наружной чистовой обточки, для поперечной обточки, подрезные, отрезные и прорезные, расточные для грубой расточки, расточные для чистовой расточки, фасонные, резьбовые.

РЕЙЕР

Рейер — стамеска полукруглой формы, применяемая при черновой токарной обработке древесины. Благодаря желобчатой форме лезвие снимает достаточный по толщине слой древесины. Ширина лезвия — 3…30, длина — до 300 мм. Затачивают рейер в полуовал с выпуклой стороны; угол скоса лезвия — 25…30°. После обработки заготовки полукруглой стамеской ее поверхность будет шероховатой.

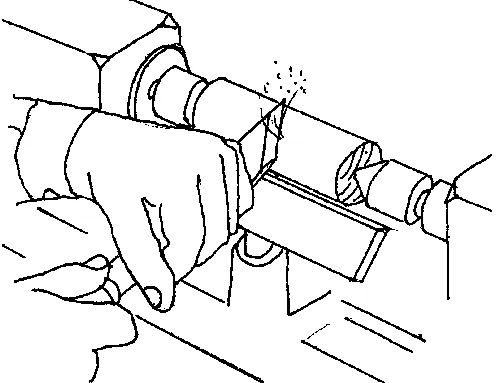

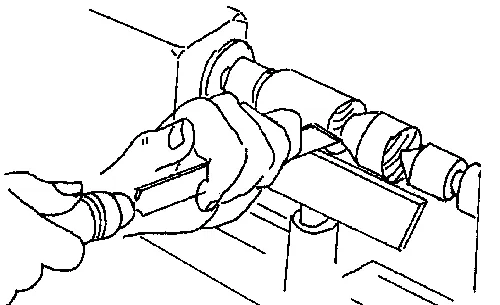

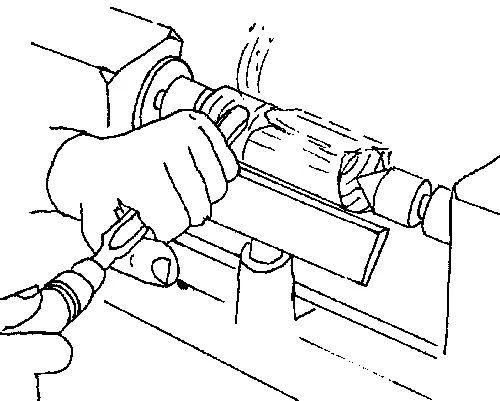

Черновая обработка заготовки на токарном станке при помощи рейера

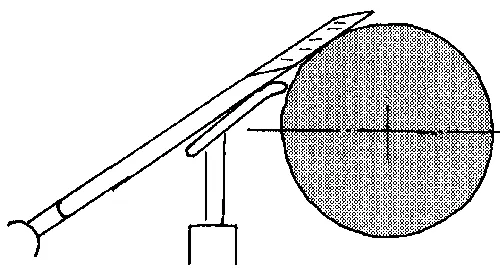

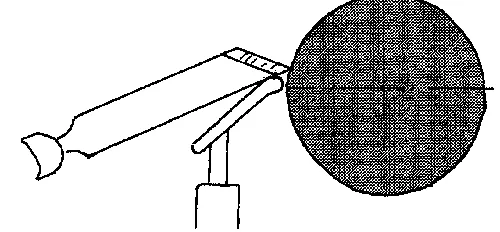

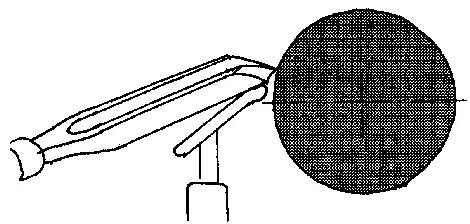

Положение рейера при точении

РЕЙСМУС

Рейсмус —  инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой линии, или для перенесения размеров с чертежей на заготовку. Наиболее часто рейсмус используют при столярных и плотничных работах. Столярный рейсмус состоит из колодки, двух (реже одного) передвижных брусков и двух или одного клинков, фиксирующих бруски в колодке (рис.). На конце брусков имеются шпильки длиной 2…3 мм, оставляющие на размечаемой детали тонкие линии — риски. Шпилькой может служить гвоздь или тонкий шуруп, заточенные так, чтобы остриё имело круглую или треугольную, а лучше чечевицеобразную форму. Такое остриё не рвёт и не царапает древесину, а прорезает её, оставляя тонкую чёткую риску. Для разметки бруски устанавливают на нужный размер, передвигая в колодке, и закрепляют клинком (или клинками). При прочерчивании линий колодку прижимают, например, к кромке заготовки и ведут рейсмус на себя.

РУБАНОК

Рубанок — столярный инструмент предназначенный для ручного строгания древесины, состоящий из деревянной или металлической колодки, резца (ножа) и зажимного клина.

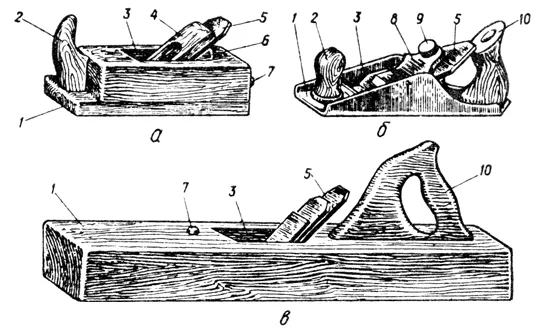

Инструменты для ручного строгания: а — деревянный рубанок; б — металлический рубанок; в — фуганок; 1 —корпус; 2 — державка; 3 — леток; 4 — клин; 5 — нож; 6 — упор; 7 — пробка; 8 — прижим; 9— винт; 10 — ручка.

Все рубанки подразделяют на рубанки для строгания плоских поверхностей и для строгания профильных поверхностей.

Рубанок имеет деревянную колодку, нижнюю часть которой называют подошвой. Для установки ножа и выхода стружки в колодке предусмотрено гнездо — леток. Для попадания срезанной стружки в леток подошва колодки завершается прорезью шириной 5… 9 мм, называемой пролетом. Узкая прорезь (пролет) колодки позволяет получать гладкую поверхность древесины. Для уменьшения ширины пролета подошву у прорези закрепляют вставкой из твердой древесины. Нож закрепляют в колодке деревянным клином, опирающимся на заплечики летка колодки. Нож плотно и равномерно прижимается к колодке клином, что позволяет получить качественно обработанную поверхность. Ножи рубанков изготовляют из стали У8А или У9А. Передняя часть колодки имеет деревянный рожок, а задняя часть колодки фуганка — ручку. Колодку и клин рубанка изготовляют из твердолиственных пород (груши, ясеня, клена, граба, бука, белой акации и др.). Колодки рубанка бывают из металла.

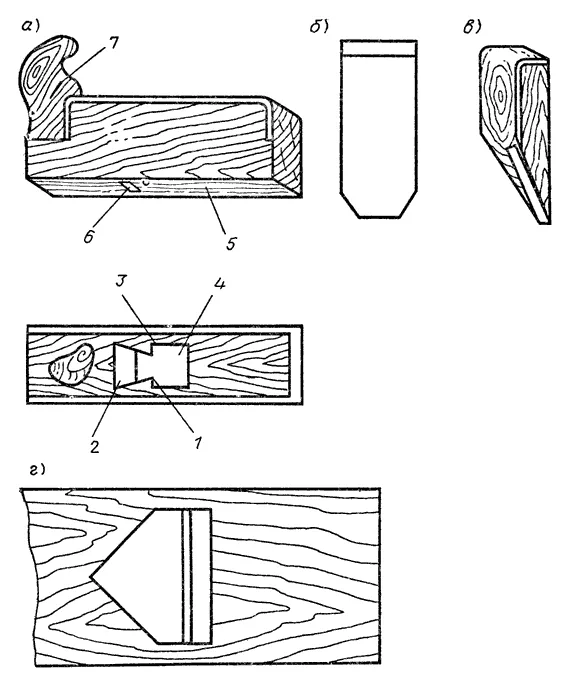

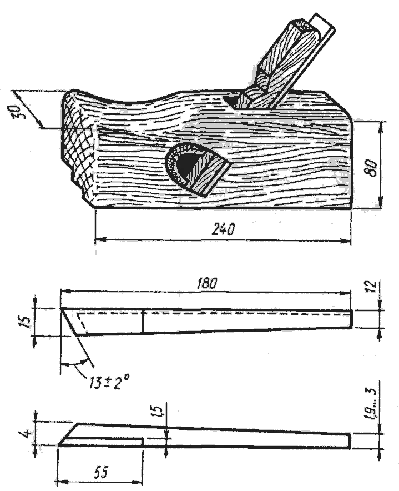

Составные части рубанка: а — колодка; б — строгальный нож; в — клин; г — вставка; 1 — заплечики; 2 — щечки; 3 — леток; 4 — ложе; 5 — подошва; 6 — пролет (прорезь); 7 — рукоятка-рожок.

СТАМЕСКА

Стамеска —  (нем. Stemmeisen, от stemmen — долбить и Eisen — железо) — столярно-плотничный инструмент для выдалбливания неглубоких гнёзд и отверстий, снятия материала небольшой толщины (строгания), подрезания и т. п. работ.

Стамески: а — плоская (ширина лезвия — 4, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50 мм); б — полукруглая (ширина лезвия — 4, 6, 8, 10, 12, 16, 20, 25, 32, 40 мм).

СТРУБЦИНА

Струбцина — зажимное приспособление для крепления деталей на верстаке, слесарном столе или в шаблоне при столярной, слесарной и других видах обработки, при склеивании деревянных деталей, сборке и т.д. Обычно струбцина снабжается винтовым устройством.

СТУСЛО

Стусло — лоток, состоящий из дна и боковых параллельных стенок, прибитых ко дну под прямыми углами. Стусло используется для распиливания пиломатериалов под нужным углом: 1 — боковые стенки пропиливают до дна под заданным углом; 2 — пиломатериал кладут в стусло напротив пропила; 3 — вставляют в пропил полотно пилы и распиливают пиломатериал.

Рис. Стусло для распиливания под углами 45° и 90°

ТЕСЛО

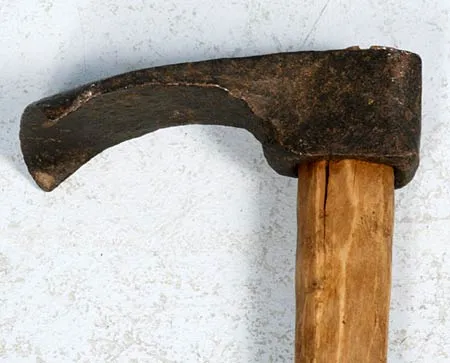

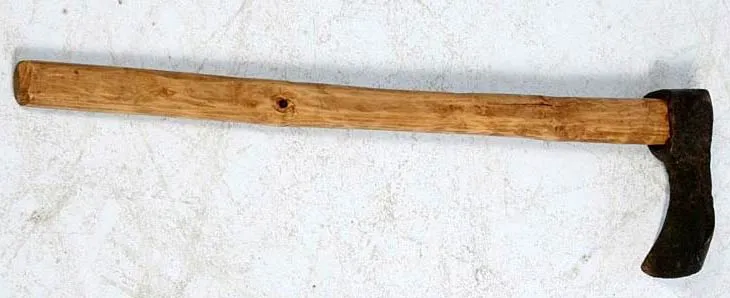

Тесло — плотницкий инструмент; видоизмененный топор, в котором лезвие поставлено перпендикулярно к топорищу. Иногда лезвию придают полукруглую или овальную форму. Тесло используется для выдалбливания углублений.

ТИСКИ

Тиски — приспособление для зажима и удержания деталей в процессе обработки или сборки.Тиски состоят из корпуса с двумя (неподвижной и подвижной) губками, между которыми зажимается деталь.

ТОПОР

Топор — инструмент, предназначенный для раскалывания, тески и рубки древесины. Топорище топора делают из древесины твердых пород.

УГОЛОК

Уголок — режущий инструмент имеющий форму лезвия в виде угла служащий для прорезания линий и канавок разной ширины применяющийся для резьбы по дереву.

УГОЛЬНИК ПОВЕРОЧНЫЙ

Угольник поверочный — деревянный или металлический инструмент для разметки и проверки прямых углов, а также для проверки взаимной перпендикулярности плоскостей. Состоит из двух плеч — основания (колодки) и линейки (пера), скреплённых под углом 90°. Угольники бывают плоские без упора, имеющие плечи одинаковой толщины, и с упором (аншлажные) — с широким основанием и тонкой линейкой.

УРОВЕНЬ

Уровень — прибор для проверки горизонтальности линий и поверхностей и для измерений малых углов наклона. Основная часть уровня — стеклянная ампула, заполненная спиртом или эфиром, за исключением небольшого объёма (пузырька). При горизонтальном положении уровня пузырёк находится посредине ампулы. Уровень — важная деталь астрономических, геодезических и др. инструментов; применяется в строительном деле, машиностроении.

ФАЛЬЦГЕБЕЛЬ

Фальцгебель  — вид рубанка для профильного строгания, предназначенный для отборки и зачистки четвертей (для острожки фальцев). Фальцгебель имеет съемные ступенчатые подошвы. Ступенчатая подошва колодки снаружи имеет линейку, прижимаемую к кромке заготовки во время строгания, что и определяет ширину фальца. Линейка может составлять одно целое с колодкой рубанка или быть отдельной деталью (из дерева или металла), привинчиваемой к колодке. В этом случае ширину и глубину фальца (четверти) регулируют перестановкой линейки. Подошва фальцгебеля в отличие от зензубеля ступенчатая, его нож косой. Щёчка на правой стороне подошвы фальцгебеля ограничивает ширину паза, а выступ на левой стороне — глубину паза. Размер колодки стандартного фальцгебеля — 240/30/80.

Нож вставляют в колодку снизу (со стороны подошвы) под углом 45°. Иногда впереди основного ножа устанавливают дополнительный нож. При выборке фальца он предварительно подрезает стружку, тем самым улучшает качество обработки фальца.

Инструменты для профильного строгания: а — отборник; б — фальцгебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи с вогнутым и выпуклым корпусом.

ФУГАНОК

Фуганок — ручной столярный инструмент, предназначенный для окончательного чистового строгания; для выравнивания больших поверхностей и для прифуговки (пригонки) отдельных деталей. Фуганок устроен как длинный рубанок с двойным ножом.

Инструменты для ручного строгания: а — деревянный рубанок; б — металлический рубанок; в — фуганок; 1 —корпус; 2 — державка; 3 — леток; 4 — клин; 5 — нож; 6 — упор; 7 — пробка; 8 — прижим; 9— винт; 10 — ручка.

Фуганок  предназначен для строгания заготовок большой длины, с высокой чистотой обработки поверхности, например при выравнивании граней досок, сплачиваемых на клею. Длина колодки фуганка — 700 мм, ширина ножа — 60…70 мм. Сферически-цилиндрическая пробка в передней части колодки служит для выбивания ножа из летка после удара молотком.

Фуганки с длиной колодки 500 мм называют полуфуганками. Они предназначены для строгания коротких деталей. Угол резания у фуганка и полуфуганка— 45…50°.

ЦИКЛЯ

Цикли  — (от нем. Ziehklinge) — ручной инструмент для доводки и зачистки деревянных изделий. Циклями зачищают поверхность твердолиственных пород после строгания двойным рубанком (цинубелем с двойным ножом) или зачистки поверхности паркетных полов. Цикли изготовляют из полотна пилы. Их длина 150, ширина 60 и толщина 1 мм. Цикли имеют рукоятку. Ручку можно изготовлять из двух половинок, скрепляемых винтами или болтами. Между половинками вставляют циклю и зажимают ее. Лезвие цикли затачивают мелким напильником. Угол резания циклей — до 90°, позволяющий получить гладкую и ровную поверхность.

Цикли следует хорошо точить и править. Если сталь цикли не очень крепкая, то её направляют, т. е. наводят заусенец, который легче снимает стружку, но иногда не очень чисто.

Можно изготовить циклю из крепкой стали несколько другой формы (Г-образной). Хорошо заточенная и направленная на осёлке, такой инструмент очень чисто циклюет.

Цикли точат точно так же, как рубаночные железки или стамески. После точки и правки на оселке циклей можно работать. Если сталь мягкая, то на лезвии цикли надо направить заусенец. Для этого стальным штифтом, например гранью напильника, с которой сточены зубчики, с нажимом проводят по лезвию, загибая его жало на некоторую величину (от 0,1 до 1 мм) образуя заусенец.

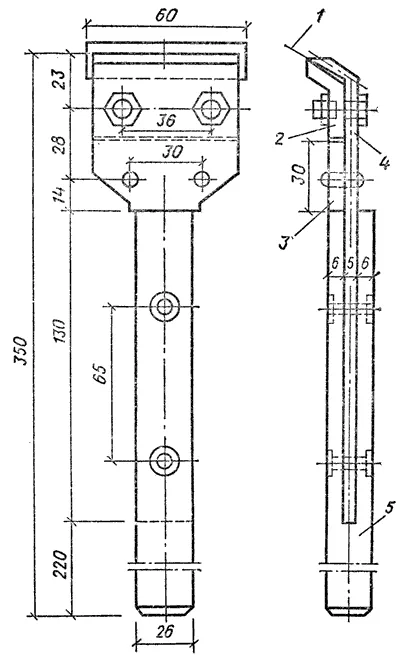

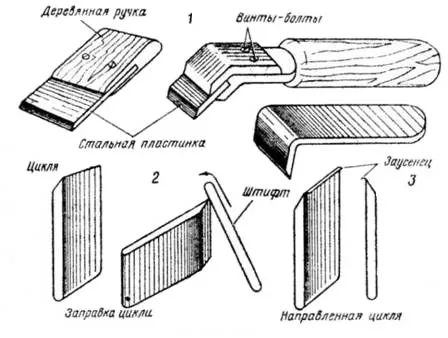

Цикли: 1 — нож; 2 — прижимная пластинка; 3 — накладка; 4 — лапа; 5 — рукоятка

1 — разновидности циклей; 2 — заправка цикли; 3 — направленная цикля.

ЦИНУБЕЛЬ

Цинубель (нем. Zahnhobel — бук. зубчатый струг) — разновидность рубанка для обработки плоских поверхностей, который имеет нож с зазубренным лезвием. При замене такого ножа на обычный нож цинубель применяют как шлифтик. При строгании цинубель оставляет на поверхности обрабатываемой детали маленькие бороздки. Цинубелем обрабатывают уже остроганные поверхности, подготавливаемые под склейку или облицовку.

Цинубель применяют для рифления поверхностей, необходимого при фанеровании и при склеивании очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево).

Цинубель применяют для увеличения площади склеивания перед облицовыванием за счет придания ей шероховатости. Угол резания 80°. Цинубель — это укороченный рубанок с одиночным ножом, если вставить нож со стружколомателем, то его можно использовать для строгания деталей под углом к торцу заготовки.

Зубчики цинубеля при строгании снимают очень узкую (ширина — 0,8–1 мм) стружку. В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей.

ЦУЛАГА

Цулага — пресс для изготовления гнутых изделий, состоящий из нижнего и верхнего профилей и винтов с гайками. Количество винтов зависит от размеров цулаги.

ШАБЕР

Шабер — (нем. Schaber, от chaben — скоблить) ручной инструмент в виде заострённого с одной стороны прямоугольного или трёхгранного стального бруска с рукояткой. Применяют для обработки поверхностей деталей (снятия тонкой стружки — шабрения) в процессе наладки, сборки, ремонта, для зачистки поверхностей перед пайкой и после пайки, удаления загрязнённых мест и т.п.

ШЕРХЕБЕЛЬ

Шерхебель (нем. Schärfhobel) — разновидность рубанка, предназначен для первичного, грубого строгания плоских поверхностей вдоль, поперек и под углом к волокнам древесины. Им обрабатывают поверхность древесины после распиловки. Лезвие ножа шерхебеля имеет овальную форму, из-за чего после обработки им древесина оказывается неровной, со следами в виде желобков. Такое устройство позволяет снимать с дерева слой до 3 мм и производить строгание под углом относительно направления волокон. Стружка при работе шерхебелем получается толстая и узкая. Нож с лезвием овальной формы, вставленный в колодку под углом 40°, срезает толстую стружку. Ширина ножа — 36…40 мм.

ШЛИФТИК

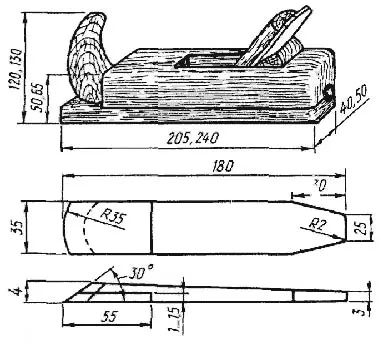

Шлифтик — рубанок с укороченным корпусом, применяемый для зачистки древесины, имеющей задиры и свилеватость, а также для зачистки торцов. Шлифтик имеет узкую щель и увеличенный передний угол. С помощью шлифтика выполняют чистое строгание.

Шлихтубель, шлифтик, шлихтик — ручной режущий инструмент для чистового строгания труднообрабатываемой древесины, похожий на двойной рубанок но отличается от него укороченной колодкой (до 180—200 мм) и увеличенным углом присадки, т. е. углом наклона железки к подошве рубанка до 60 градусов (угол резания) при ширине лезвия 45—50 мм. Шлихтубель имеет узкую прорезь (шириной 5 мм). Лезвие его ножа выходит за подошву на 0,5 мм. Шлифтиком застрагивают задиры волокон, свилеватые места и торцы. Снимает тонкую стружку что обеспечивает хорошую гладкость поверхности.

Имеет укрепленный корпус. Колодку шлифтика иногда делают слегка овальной (лодочка). Строгает чисто из-за большого угла резания, наличия стружколома и небольшой толщины снимаемого слоя древесины.

Шлифтик: 1 — колодка; 2 — клин; 3 — двойной нож; 4 — упор; 5 — пробка.

ШПУНТУБЕЛЬ

Шпунтубель  (нем. Spundhobel) — ручной столярный инструмент —  предназначен для выборки прямоугольного паза и гребня на заданном расстоянии от кромки доски. По ширине паза в шпунтубель вставляют соответствующий нож. Шпунтубель — один из сложных столярных инструментов. Он состоит из колодки с ножом, направляющей планки и двух болтов с гайками и контргайками. Закрепленная на колодке стальная подошва шпунтубеля фиксирует глубину паза, размер ножа — ширину паза. Расстояние паза от кромки детали регулируется двумя болтами, которые закрепляют контргайками. Ширина паза 3…15 мм, для получения гребня на кромке детали используют федергебель. Он состоит из колодки и ножа П-образной формы или двух параллельных колодок с отдельными ножами.

Поперечный шпунтубель применяют для выборки пазов шипового соединения (в ласточкин хвост) поперек волокон. Предварительно выполняют пропил по границе пазов шиповых соединений. Поперечный шпунтубель имеет колодку и резец в форме заточенного крюка, закрепленный в колодке сбоку клином или болтом.

Часто применяют шпунтубель упрощенной конструкции без дополнительной колодки (ее заменяет выступ на основной). Такой инструмент называют нагрубелем.

Рукоятка закрепляется винтами. При необходимости увеличить опорную площадку рукоятки к ней следует привернуть деревянную планку шурупами через предусмотренные для этой цели два отверстия. Нужный вылет ножа относительно подошвы корпуса шпунтубеля устанавливается перемещением его вперед или назад. Нож закрепляется прижимом при помощи винта. Глубина строгаемого паза устанавливается перемещением упора относительно подошвы корпуса и закрепляется винтом.

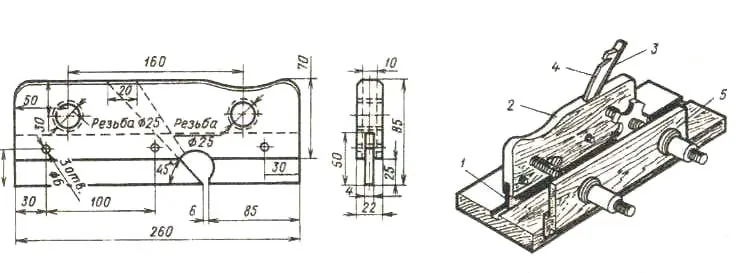

Шпунтубель: 1, 2— корпус, 3— нож, 4— клин, 5—направляющая планка

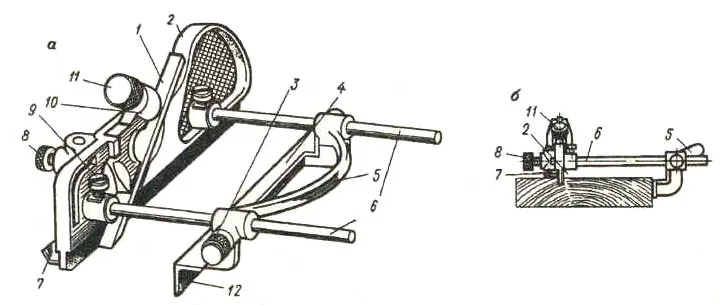

Шпунтубель металлический: а — общий вил; б—прием работы: 1 — нож, 2— корпус, 3— винты, 4— направляющая планка, 5— рукоятка, 6— штифты, 7— упор, 8 — винт, 9—винты зажима штифтов, 10— прижим ножа, 11—винт прижима ножа, 12 — отверстие для закрепления деревянной планки.

Инструменты для профильного строгания: а — отборник; б — фальцгебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи с вогнутым и выпуклым корпусом.

ШТАНГЕНЦИРКУЛЬ

Штангенциркуль (от нем. Stangenzirkel) —  инструмент для измерения наружных и внутренних линейных размеров. Состоит из штанги с двумя неподвижными губками, на которой нанесена шкала с миллиметровыми делениями. По штанге перемещается рамка также с двумя губками и жёстко скрепленным с ней стержнем — глубиномером. На грани рамки нанесена шкала нониуса. Верхний предел измерения штангенциркулей — от 125 до 2500 мм; точность измерения — 0,1 или 0,05 мм. При измерении штангенциркулем целые миллиметры отсчитываются непосредственно по шкале штанги до нулевого штриха нониуса, а дробные доли миллиметра — по шкале нониуса. При этом дробная величина (количество десятых долей миллиметра) определяется умножением величины отсчёта (0,1 мм) на порядковый номер штриха (не считая нулевого), совпавшего со штрихом штанги.

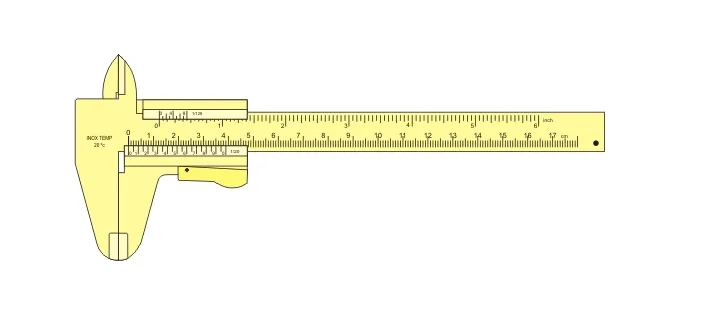

Виды штангенциркулей (Штангенциркули по ГОСТ 166-89)

ШЦ-1 — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.

ШЦ-IC — (штангенциркуль со стрелочным отсчетом) для отсчета показаний вместо нониуса имеет отсчетную стрелочную головку. В выемке штанги размещена рейка, с которой сцеплена шестеренка головки, поэтому показания штангенциркуля, отвечающие положению губок и, читают на круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчета по нониусу;

ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.

ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.

ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.

Нониус (шкала-нониус, шкала Нониуса, верньер) — вспомогательная шкала, устанавливаемая на различных измерительных приборах и инструментах, служащая для более точного определения количества долей делений. Принцип работы шкалы основан на том факте, что глаз гораздо точнее замечает совпадение делений, чем определяет относительное расположение одного деления между другими. Нониус называется в честь португальского математика П. Нуниша, который изобрёл прибор другой конструкции, но использующий тот же принцип. Современная конструкция шкалы была предложена французским математиком П. Вернье в 1631 г., в честь которого её называют «верньер». Шкала нониус обычно имеет те же 10 делений, что и основная шкала, а по длине равна только 9 её делениям.

ШТАП

Штап — столярный инструмент типа рубанка для профильного строгания  для ручного строгания закруглений на кромках. Лезвие его ножа имеет полукруглое заглубление. Стружка выходит сбоку, как у зензубеля и галтели. Также употребляют рубанок — полуштап, с незначительно вогнутой колодкой.

Инструменты для профильного строгания: а — отборник; б — фальцгебель; в — зензубель; г — шпунтубель; д — грунтубель; е — штап; ж — калевка; з — галтель; и — горбачи с вогнутым и выпуклым корпусом.

ЯРУНОК

Ярунок —  инструмент для измерения и разметки углов 45° и 135°. Представляет собой деревянный или металлический угольник, состоящий из двух частей — колодки (основания) и линейки, жёстко соединённых между собой под углом 45° (135°).
