Использование шаблона ласточкиного хвоста для бруса 150х150 — соединение в коренной шип, лапу и встык

Конструкция «в ласточкин хвост»

Соединение бруса в «ласточкин хвост» считается одним из самых надежных и теплоизолирующих способов создания замковых стыков при строительстве дома из бруса. Этот вид соединения выполняется в соответствии с ГОСТом 30974-2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий».

Конструкция по строению похожа на «коренной шип», подробнее о ней поговорим ниже. На торце бруса выпиливают шип и паз. Они должны быть идентичными и соединяться в герметичный узел. Форма шипа трапециевидная, это основное отличие.

Применяют крепление «ласточкин хвост» для т-образного, в длину и углового соединений. Для т-образном такая техника дает возможность строить дом из бруса без дополнительных напусков на местах внутренних стен. Это даст возможность использовать для внутренних стен брус меньшего сечения.

Угловые крепление бруса между собой при монтаже утепляют джутовым волокном, хотя система итак не имеет ветра проницаемости. «Ласточкин хвост» в угловых креплениях можно прирубить. Делается прирубка на подобии как у бревна или бруса в полдерева, но она должна иметь форму трапеции. Складывают такие брусья в полдерева друг на друга.

Соединение в «коренной шип»

Соединение в «коренной шип» один из самых простых замковых видов. Его используют для сращивания двух элементов в невидимое и надежное крепление. Конструкция коренного шипа состоит из шипа прямоугольной формы и паза под него. Выпиливать шип и паз можно своими руками по схемам. Ниже представлен рисунок с точными чертежами и размерами.

На рисунке мы видим шип выпилить который проще всего, так как его расположение с боку. Шип имеет высоту в 4 см и ширину 4 см. Сечение рассматриваемого бруса 150 мм.

Предлагаем ознакомиться: Изготовление бетонных блоков своими руками

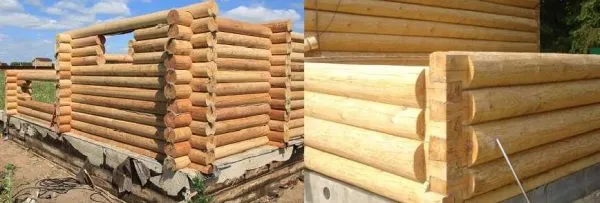

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

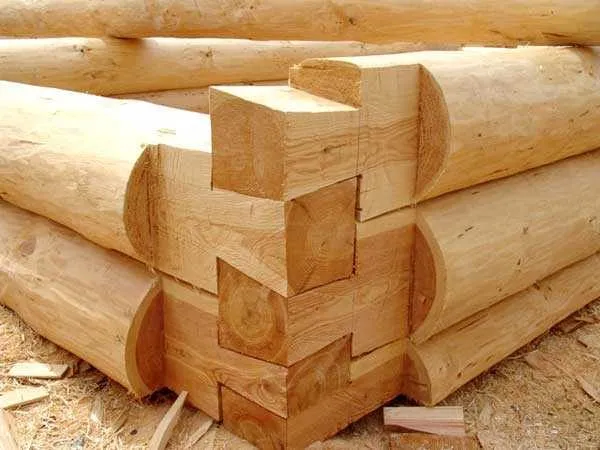

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

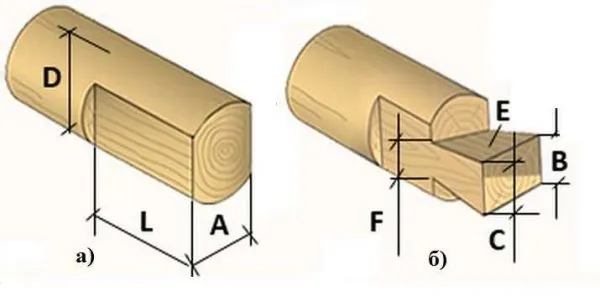

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по 1/2 значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).

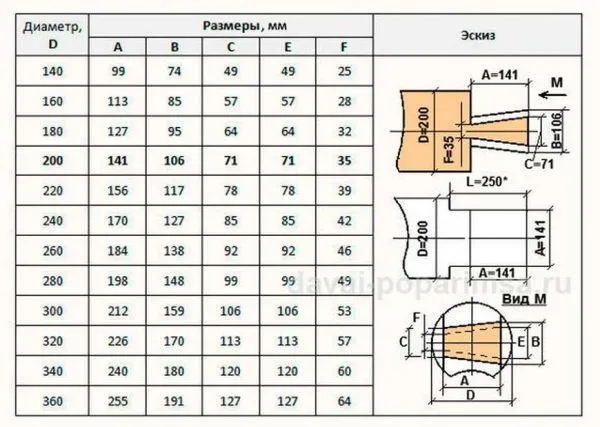

• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).



Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом, найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

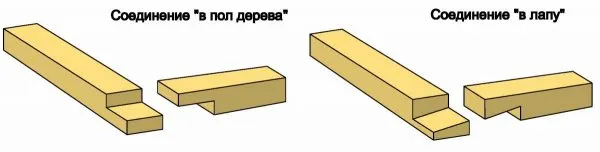

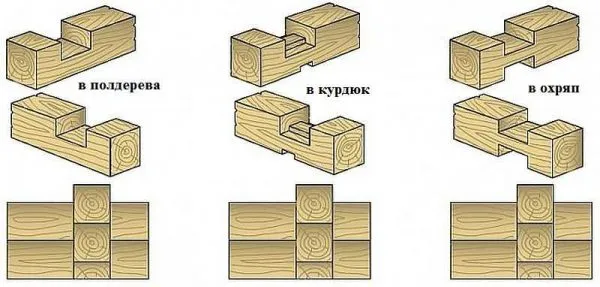

Самый простой способ стыковки бруса в углах сруба — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Предлагаем ознакомиться: Как быстро просушить дрова в домашних условиях

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Есть несколько типов соединения. Традиционно для бань и домов используются «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

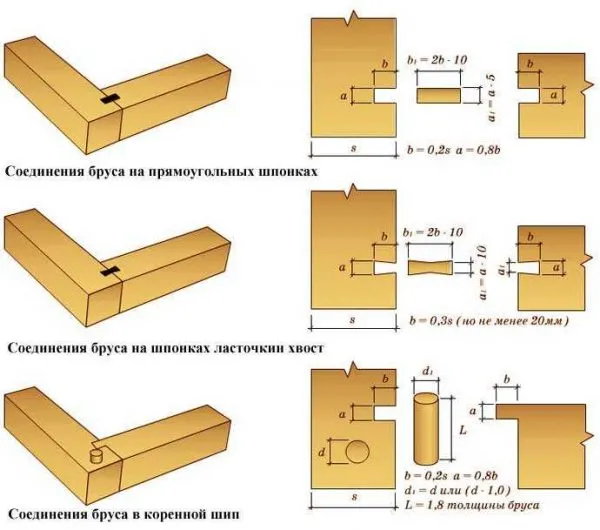

Также есть способы сборки встык со шпонками разной формы.

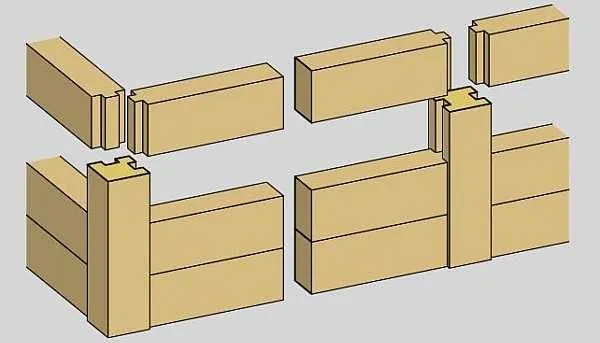

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Используемые материалы

Формирование угла дома – непременная часть работ по кладке стены, и она же наиболее сложная, поскольку форма традиционного пиломатериала не предполагает специальных для этого приспособлений. С проблемой этой сталкивались, конечно, и при возведении бревенчатых сооружений и решали ее за счет разных методов сборки. Так что все методы, применяемые сегодня, прошли проверку временем.

Предлагаем ознакомиться На что лучше сажать подрозетники

С бревном современные строители дело имеют редко, а вот пиломатериал для дома используется очень широко.

• Строганный – имеет 2 противоположные или 4 плоскости, благодаря которым материал можно довольно плотно укладывать.
• Профилированный – помимо того, что брус 150*150 имеет четкую геометрическую форму и размер, в нем формируют пазы и выступы, позволяющие добиться куда более плотной и надежной стыковки материала. Этот вариант сам по себе обеспечивает лучшую теплоизоляцию.
• Клееный – изготавливается путем склеивания под давлением деревянных ламелей. В плане прочности и плотности кладки он не отличается от профилированного. Однако имеет другое ценное качество: практически не дает усадки. А это означает, что со временем плотность кладки не изменяется и надобности в дополнительной теплоизоляции не возникает.

Плюс пиломатериала: изготовить здесь дополнительные пазы намного проще.

Особенности узла «в лапу»

Крепление бруса между собой «в лапу» можно использовать не только для углов, но и т-образных стыков под строительство дома из клееного бруса. Для Т-образного вида в конструкции делается скрытый шип.

При конструкции узла «в лапу» осуществляется присек, что является отличительной чертой от других видов узел. Но соединять несущие стены, таким образом, не рекомендуется, так как продуваемость углов и стен высокая. Для предотвращения продуваемости плоскости горизонтального типа делают немного под наклоном. Лучше если наклон будет в обоих направлениях.

При угловом соединении «в лапу» можно сделать стены, как с остатком, так и без. Специалисты в основном выполняют таким способом стены без остатка, но своими руками можно сделать и первый вариант.

Для этого в брусе выпиливается выемка и закрепляется. А для придания большей прочности вбивают деревянные нагеля диаметром в 25-30 см. Подробнее конструкция т-образного соединения бруса «в лапу» представлена на схеме — рисунки ниже, с описаниями и чертежами. По ней не сложно будет сделать конструкцию узла своими руками.

Разновидности углового крепления без остатка

Существует два вида углового монтажа без остатка:

• «лапа с присеком»;
• «ласточкин хвост».

Рассмотрим их более детально.

«Лапа с присеком»

«Лапа с присеком» подразумевает наличие сложной пазовой системы, отвечающей за незыблемое крепление сырья между собой. Способ трудный, но высокоэффективный. На поверхности лапы рубится выступ. Он должен красоваться у внутреннего угла объекта.

Снизу венца (разумеется, верхнего) выпиливается отверстие под ранее сделанный шип. После чего конструкция соединяется. Этот вариант напоминает сборку конструктора. Конструкция, соединённая таким способом, побалует безопасностью, основательностью и превосходнейшим внешним видом.

«Ласточкин хвост»

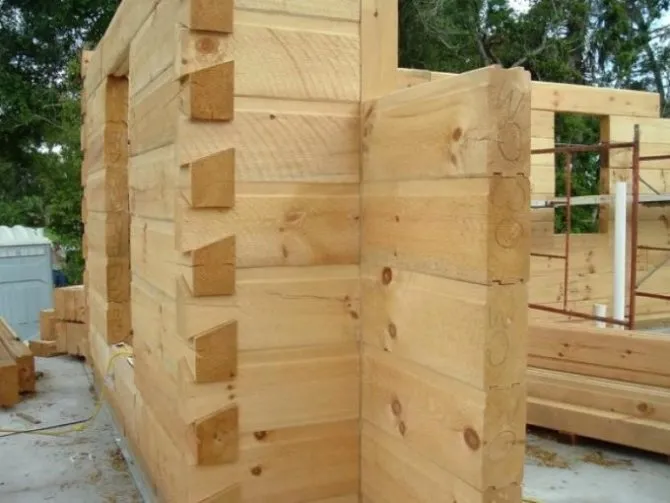

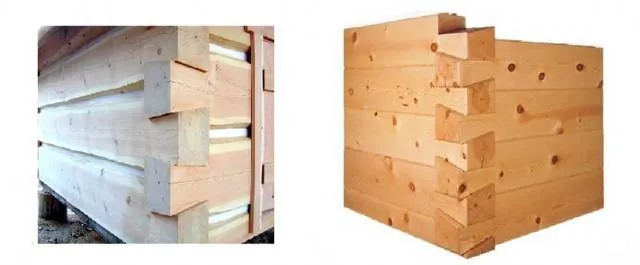

Крепление бруса «ласточкин хвост» является довольно не простым, но прочным и красивым угловым способом монтажа. Вариант подразумевает сцепление двух брёвен зубьями особой формы. Брусья под прямым углом направляются друг к другу: один имеет шипы, а другой – пазы. Такой «замок» обеспечивает надёжное крепление без наличия щелей и дарит срубу устойчивость.

Как соединить бус в длину

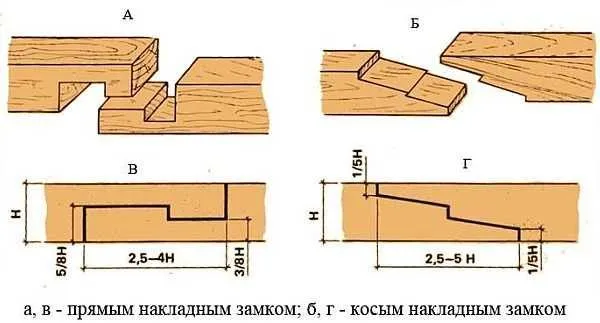

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

Особенности узла «в полдерева»

Конструкция «в полдерева» носит такое название, так как вырубки, которые делают в брусе, имеют размер в половину сечения. Укладка «в полдерева» выполняется в основном в углах. Соединять брус в длину таким образом можно, но для крепления нужно применять нагеля.

Предлагаем ознакомиться: Утеплитель ленточный для бруса

Для углового соединения делают прирубку сверху у одного звена и снизу у другого. Чтобы соединение было более прочным используют деревянные втулки, которые монтируют в торец вырубки. Еще один вариант это косая рубка, такой вариант подробно показан на схеме снизу.

Такое угловое крепление используют для жилого строительства, например под строительство дома из профилированного бруса, только тщательно утеплив стык. Для того, чтобы уменьшить продуваемость конструкции вырубки делают на под прямым углом, а с небольшим уклоном.

Любой из перечисленных видов можно использовать для Т-образного соединения. Но самыми целесообразными и экономически выгодными считаются те, которые не нуждаются в припусках, например «коренной шип», «ласточкин хвост».

Применение соединения

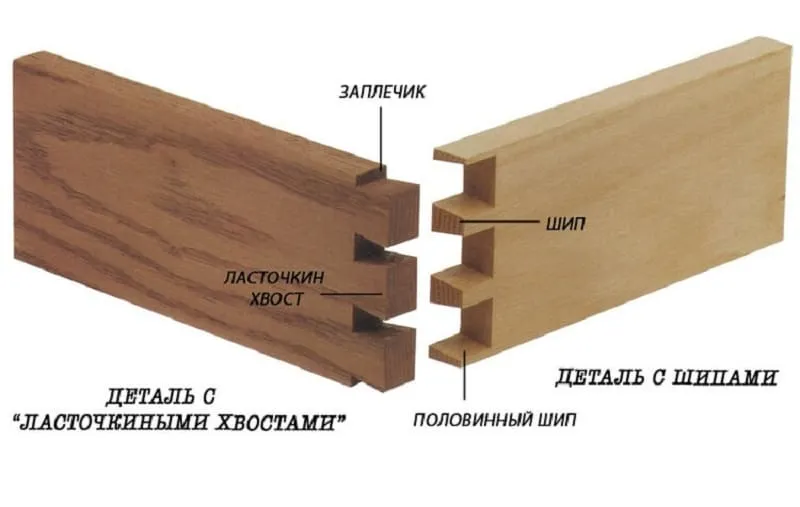

Соединить две стороны деревянной конструкции можно с помощью качественного столярного клея или доступных крепежей, поэтому многие считают, что использование традиционных методов стыковки оправдано только лишь эстетической стороной вопроса. Но для соединения ласточкин хвост такое утверждение верно лишь отчасти. Этот тип, безусловно, говорит о мастерстве столяра, поскольку выполнить его качественно не так просто, зато готовое изделие будет выглядеть красиво и выразительно. Но у ласточкиного хвоста есть также ряд преимуществ:

• Отсутствие естественной деформации древесины.
• Сохраняется структура материала, не образуются трещины.
• Эффективно при стыковке крупных элементов из массива.
• Легко регулировать мощность соединения, подбирая нужное число шипов и угол наклона проушин.
• Прочность изделия увеличивается за счет большой площади склейки.

Использование соединения ласточкин хвост рекомендовано во всех областях, в которых требуется получить на выходе надежно скрепленные элементы или цельную конструкцию:

• Машиностроение –для крепления деталей компрессоров, оптического оборудования, металлорежущих станков.
• Строительство –присоединении бруса во время сборки домов из дерева. Также этот тип крепления применяют при изготовлении всевозможной столярной продукции: окон и дверей (рам, проемов), перегородок, арок, ниш.
• Мебельное производство – для соединения элементов каркаса, различных конструкций (дверцы, крышки, ящики). Как правило, детали также склеивают, что обеспечивает еще большую фиксацию и прочность.

Соединение ласточкин хвост применяется во время сборки различной деревянной тары (коробов, контейнеров, ящиков).

Чертежи и разметка бревен

Прежде чем приступать к сборке, необходимо разметить бревна. Заблаговременная разметка в значительной мере облегчит и ускорит процесс строительства.

Эта операция подразделяется на определенные этапы, которые нужно строго соблюдать.

1. Производится торцовка бревен.
2. Проводится горизонтальная линия по центру каждого элемента с торца. Правильность проведения необходимо контролировать при помощи лазерного уровня.
3. Прикладывается шаблон, заранее изготовленный из фанеры или плотного картона по лапе на первом бревне. По нему проводят две вертикальные линии. Вертикальный строительный уровень поможет проверить правильность проведения линий.
4. По заранее прочерченным линиям щечек лап натягивают нити. По ним прочерчивают продольные детали щечек длиной, равной диаметру бревен.
5. По подготовленной разметке вырубают щечки и проверяют, насколько деталь соответствует шаблону.

Сруб в лапу считается более холодным, чем, например, тот же сруб с выносом. Причина в том, что углы дома получаются открыты «всем ветрам», а снаружи в щели между деталями может попадать дождевая вода и портить бревна, в то время как у сруба с выносом углы закрываются выступающими частями бревен.

Классический пятистенок, даже небольшого размера (например, 6х4), потребует дополнительной защиты как внутренних сторон угловых соединений, так и наружных. Несмотря на то что это может испортить внешний вид дома, такая операция необходима для того, чтобы сделать дом более теплым, защитить его от холода и ветров.

При использовании кругляка в строительстве домов нужно обеспечить максимально плотное прилегание одного элемента к другому. Для этого чаще всего на верхнем бревне вырубается паз вдоль всей длины так, чтобы оно плотно прилегало к нижнему. Кроме того, место соединения бревен тщательно прокладывается паклей, джутом или любым другим утеплителем.

Описание процесса изготовления

Процесс изготовления зависит от применяемых станков и инструмента. Если изготавливается соединение ласточкин хвост с помощью фрезера, задача сводится к правильной настройке фрезерного станка, выбору необходимого режущего инструмента. Обычно проведением таких работ занимаются профессиональные столяры. Для них заранее подготовлена документация с чертежами, в которых указаны все необходимые размеры и последовательность изготовления.

Если нет возможности обратиться к документации, опытные столяры советуют изготавливать отдельные элементы с учётом следующих параметров. Толщина зуба должна быть около одной третьей части всего размера. Длину желательно выбирать равной толщине самой детали.

После проведения подготовительных работ необходимо обязательно провести предварительную проверку точности зацепления. Если были допущены ошибки, необходимо провести подгонку каждого элемента (шипа или паза). После устранения всех недостатков приступают к склеиванию деталей.

Как рубить?

Построить дом из бревен своими руками – не такая уж сложная задача. Главное – правильно подготовить материалы, следовать определенным правилам, соблюдать все тонкости этого процесса, и тогда рубка сама по себе становится довольно легко выполнимой задачей.

Не менее важное значение имеет и отделка углов. Здесь может быть применена любая технология, главное – уберечь дом от ветра и холода, который может проникать сквозь неплотно пригнанные элементы или трещины в рассохшихся угловых соединениях.

Снаружи углы можно закрыть сайдингом, искусственным камнем, натуральной или псевдо-кирпичной кладкой. Изнутри места соединения можно зашить той же вагонкой. Другое дело, что дом из бревен сам по себе эстетичен, это настоящая классика в своем роде, и закрывать его вагонкой или, того хуже, сайдингом – значит, разрушать сам образ бревенчатого дома.

Предлагаем ознакомиться: Чем можно отделать печь

Для этой цели лучше воспользоваться древесиной хвойных пород. Важными показателями являются естественная влажность, время, когда дерево было срублено (лучше зимой), место произрастания (оптимально – северные районы). Хорошо подходит для строительства сосна (ее стоимость ниже), также часто используют лиственницу или кедр (эти породы дороже, но у них выше прочность и дольше срок службы).

Сама сборка включает в себя несколько основных этапов.

1. Подготовка болванок. Верх и низ у них обтесывают на глубину, равную ширине заготовок. Внешний вид заготовок должен иметь форму параллелограмма, повернутого к мастеру той стороной, которая имеет квадратное сечение.
2. Параллелограмм с торца делят на восемь горизонтальных составляющих.
3. Далее нужно расставить необходимые точки по плоскости. Расположение точек зависит от выбранного вида лапы.
4. Обозначают будущие затесы. От них проводят линии под углом, который зависит от расположения присеков.
5. Лишний материал срезают, вытесывают элементы соединения.
6. На фанере или плотном картоне выполняют шаблон по первому стыку, который будет служить образцом.

На подготовленные болванки рекомендуется нанести специальный защитный состав, который снизит риск появления гнили, защитит от паразитов, повысит пожароустойчивость всей постройки. Помимо защиты, необходимо обеспечить дополнительное утепление сруба.

Чтобы избежать «разъезжания» лап в процессе эксплуатации, места соединения бревен с внутренней стороны снабжают специальным шипом, который надежно скрепляет верхнее и нижнее бревна.

Прежде чем приступать непосредственно к сборке, заливают фундамент. Бревенчатый сруб не отличается очень большой массой, поэтому вполне допустимо использовать столбчатую или малозаглубленную ленту фундамента.

На нижний венец идут более толстые бревна. Они укладываются непосредственно на ленту фундамента, проложенную рубероидом или разгрузочной доской, толщина которой пятьдесят пять миллиметров.

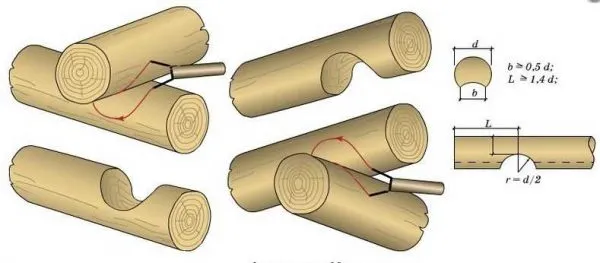

Прежде чем приступать к укладке следующего венца, на бревнах нужно выполнить специальный паз полукруглой формы во всю длину бревна. Для этого одно бревно укладывается на другое, и, используя плотницкую черту, на вышележащем бревне проводят линию, параллельную нижележащему.

Далее верхнее бревно снимается, переворачивается, и в нем выбирается паз. Как только выборка закончена, бревно заново укладывается сверху и простукивается вдоль всей длины. Цель этой операции – определить, насколько качественно выполнена выборка и как плотно бревна соединяются между собой. Если все в порядке, паз сделан качественно, соединение прокладывается утеплителем (пакля, джут, мох), и бревно с пазом окончательно устанавливается на месте. И так – с каждым бревном верхнего яруса.

Советы

Сруб в лапу – наиболее распространенный вариант возведения подобной постройки. Сам по себе процесс сборки занимает немного времени, особенно если все подготовительные работы были проведены качественно.

Хотя возможность построить такой дом самостоятельно имеется, лучше перед началом работ проконсультироваться с опытным мастером. Необходимо учитывать каждую мелочь, ведь от нее может зависеть прочность и безопасность новой постройки.

Конечно, отзывы об этом методе рубки противоречивы. Но в его пользу говорят не только его очевидные, всем известные преимущества, но и то, что такой метод все-таки является наиболее распространенным, несмотря на определенные сложности и недостатки, присущие ему.

Разумный подход к делу, строгое следование всем необходимым правилам помогут успешно выполнить эту работу и получить теплый, уютный, долговечный и безопасный бревенчатый дом.

О том, как сделать рубку в лапу, смотрите далее.

Метки: брус, лапа, шаблон

« Предыдущая запись

Сколько бруса 150х150 в кубе таблица?

В одном кубическом метре находится 1000 литров, а значит 1 кубический метр бруса 150х150 мм составляет:

0.15 м x 0.15 м x 1 м = 0.0225 кубических метров

Следовательно, для расчета количества бруса 150х150 мм в кубе, необходимо поделить объем куба на объем одного бруса:

1 кубический метр / 0,0225 кубических метра = 44,44 бруса

Таким образом, в кубе 44-45 брусов размером 150х150 мм, в зависимости от точности распила и наличия потерь.
