Изготовление беседки размером 3 на 4 своими руками: чертежи и инструкции.

Наиболее экономичным и доступным способом организации своего личного земельного участка является возведение красивой и удобной беседки размером 3 на 4 метра своими собственными руками. Выбор габаритов 3 на 4 метра обдуман не случайно, такие пропорции обеспечивают баланс между затратами на материалы и труд, сложностью выполнения работ и ожидаемым результатом. Если рассматривать вопрос подробнее, то можно увидеть, что чертеж беседки 3 на 4 играет важную роль, определяя оптимальные размеры и структуру конструкции.

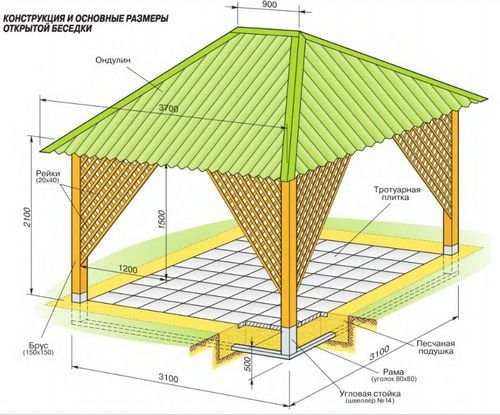

Беседка 4 на 3 метра: фото, чертежи

По мнению строителей-специалистов, лучший вариант — это конструкция 4×3 м. 12 кв. м хватит для любой компании

Блок: 1/7 | Кол-во символов: 275
Источник: http://rubesedka.ru/dizayn/kak-postroit-besedku-3×4-metra/

Специфические черты

Габариты 3 х 4 м выбраны не случайно, именно такие размеры позволяют соблюсти баланс между стоимостью работ, их сложностью и достигаемым результатом. В беседке площадью 12 кв. м. легко поставить все, что нужно для комфортных разговоров рядом с дачным или загородным домом. При этом составление чертежей, схем намного проще, чем у полноценного жилого дома или даже гаража. Потому такой этап подготовки можно пройти без посторонней помощи.

Внимание! При слабом знании строительных норм и технологий правильнее будет заказать индивидуальный проект или использовать готовое решение из каталога.

Блок: 2/7 | Кол-во символов: 742
Источник: https://dekoriko.ru/besedka/oformlenie-konstrukcii-3-na-4/

Для приусадебного участка и небольших размеров придомовых территорий достаточно построить беседку из дерева 3 на 4 м своими руками, чертежи и размеры, для которой можно взять в сети на тематических форумах, или подготовить проект самостоятельно.

Наиболее популярно среди частного строительства сооружение построек из дерева. Такой выбор материала обусловлен:

  • доступной ценой. Деревянный брусок и доска выходят подешевле металлических или каменных конструкций;
  • экологичностью. Обработанное дерево не теряет своих природных свойств;
  • малым весом. Работа с деревом не требует привлечения тяжелой техники. Построить беседку могут всего 2 человека. Для легкой постройки не нужен мощный фундамент, что сокращает время и затраты на строительство;
  • простотой сборки. Правильная геометрическая форма пиломатериалов делает строительный процесс простым и быстрым. Вы можете возвести строение любых габаритов, обустроить его мангалом, местами для отдыха, другими составляющими комфорта.

Комбинированные варианты из дерева и металла или деревянных элементов с камнем, потребуют больших умений и вложений. Вы можете соорудить классическую беседку прямоугольной, многоугольной, полукруглой формы, перголу или легкий навес для отдыха. Все зависит от вашей фантазии и закладываемого бюджета.

Размеров дачной беседки 3 м в ширину и 4 м в длину достаточно для полноценного отдыха пары десятков человек. Площадь постройки не занимает много места на участке. При грамотном расположении вы получите комфортабельное место для досуга разнообразной формы каркаса, крыши, с открытыми окнами или снимающимися ставнями.

Выбор места

Перед началом строительства и подготовкой проекта будущего сооружения выберите место, где будет расположена беседка. В закрытом от осадков и палящего солнца сооружении удобно отдыхать, принимать гостей, играть в настольные игры, читать, слушать музыку. Рассмотрите для размещения постройки самые живописные уголки участка с ровной поверхностью. Для постройки 3 на 4 можно выбрать любую свободную территорию при соблюдении расстояний пожарной безопасности и строительных норм.

Также, обязательно продумайте какой вы хотите стол. Можно сделать обычный деревянный, а можно заказать кухонный, например стол Bontempi. Отличный вариант как для кухни, так и для беседки.

В соответствии с регламентом строительного документа СНиП и правилами Земельного кодекса беседки следует располагать не ближе, чем:

  • 3 м – от бань, жилых домов, других хозяйственных построек;
  • 1 м – от границы с соседним участком;
  • 5 м – от проезжей части;
  • 1 м – от выгребной ямы или септика;
  • 1 м – от зеленых насаждений;
  • 1 м – от водозаборного колодца, пруда, озера, реки;
  • 15 м – от лесополосы;
  • 4 м – от построек с домашними животные;
  • 12 м – от уличного туалета.

Выбирайте сегменты на территории, где нет сквозняков, ничего не препятствует обзору. Размещайте беседку в противоположной от проезжей части зоне.

Постройки с односкатной крышей: чертежи и фото

Проектирование беседки является первоочередным этапом строительства. Чтобы поэтапно построить дешевую беседку, выбирайте доступные, практичные, простые в монтаже материалы. Существенно сэкономить в строительной смете можно при выборе постройки с односкатной крышей. Необходимо выдержать угол наклона не меньше 45 градусов для стропил, удерживающих кровлю, чтобы на поверхности не собиралась вода, свободно сходил снег.

Проект беседки с односкатной крыши должен содержать чертежи:

  • вида со стороны входа;
  • вида с торца;
  • вида сверху в разрезе;
  • расположение строения на участке относительно других объектов;
  • изображение постройки в трехмерной проекции.

Выберите готовые чертежи или подготовьте самостоятельно проект с нанесением размеров. Для черчения используйте специальное программное обеспечение или наносите эскиз на бумагу с помощью линейки, транспортира, карандаша.

С двухскатной крышей: чертежи и фото

Строительство беседки простой формы с двускатной крышей потребует большего расхода материала на кровлю и стропила. Угол наклона между каждой поверхностью должен способствовать свободному стеканию осадков и сходу снежного покрова.

Чертеж беседки с двускатной кровлей должен содержать:

  • места расположения несущих опор;
  • размеры фундамента, стен, перил, кровли;
  • входы, окна, площадку с мангалом, статичные объекты (скамейки, стол, встроенные шкафы).

Важное!

Если вы готовите проект самостоятельно, покажите окончательный вариант специалисту со строительным образованием, чтобы избежать ошибок и скорректировать чертежи.

С помощью подробного проекта рассчитайте смету для приобретения строительных материалов. Точные размеры помогут в точности посчитать объемы, нагрузку, визуально оценить объект.

Блок: 2/8 | Кол-во символов: 4651
Источник: https://elektro-sadovnik.ru/stroika/kak-postroit-besedku-3-na-4

Этапы работ

начинается с обустройства фундаментного основания (см. Простой фундамент для беседки – выбираем какой). Далее, переходим к строительству каркаса, крыши и обшивки.

Несущее основание

Беседка 3х4 предусматривает строительство экономного столбчатого основания.

Заложить такой фундамент не сложно.

Инструкция по укладке:

  • Изначально делаем разметку на 12 свай с шагом 1 м.
  • Далее, копаем ямы, глубиной в 0,5 м.
  • Туда в 200 мм засыпаем гравия.
  • Заливаем тонким слоем бетонной смеси.
  • Делаем колонны из кирпича (2 на 2).
  • Все зазоры заливаются цементной смесью.

Примечание. Можно для свай использовать б/у кирпичи, чтобы сэкономить средства. Те дефекты, что будут на поверхности можно скрыть при помощи шпаклевки.

Переходим к каркасу.

Создаем «стены»

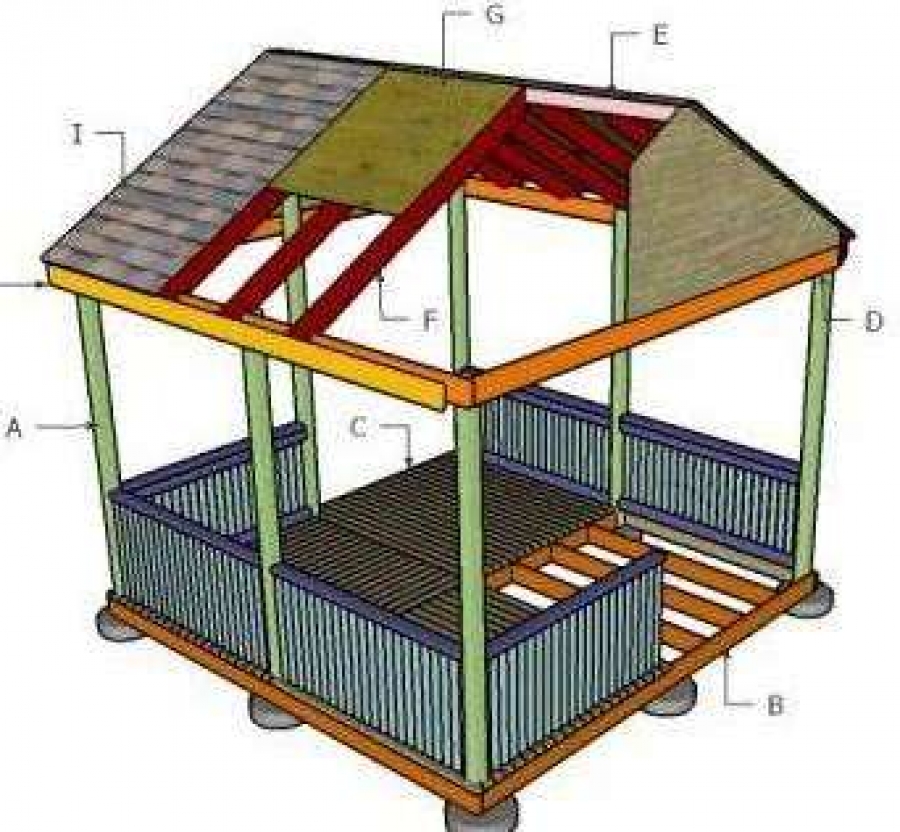

Беседка своими руками 3х4, каркас.

Проведение работ:

  • Строительство каркаса начинается с гидроизоляции пола. На столбы кладем слой рубероида.
  • Берем приготовленный материал (балки 3 и 4 метра и соединяем их в лапу, образуя прямоугольник).
  • Дерево (2,3 м) понадобится в качестве опорных столбов по углам.
  • Сверху делается по периметру диагональная связка.
  • Из балок (10 на 5) изготовляем перила.

Кровля

Схематический рисунок традиционной крыши.

Проведение работ:

  • Нам понадобится брус (10 на 10) и устанавливаем связки крестовины посередине.
  • Соединяем стропила с основным столбом.

Обшиваем конструкцию

Выбираем обшивку.

Готовая беседка своими руками 3 на 4, помимо каркаса и крыши  предусматривает обшивку:

  • Вначале идет пол, на который укладывается доска (см. Доска для беседки: выбираем правильно для пола).
  • Затем укладывается черепица.
  • После, обшивка вагонкой или любым материалом (на ваше усмотрение).

Совет. Все работы рекомендуется проводить точными замерами. В противном случае, конструкция получиться со щелями и перекосами.

Блок: 4/5 | Кол-во символов: 1811
Источник: https://nasha-besedka.ru/razmery/301-besedka-3-na-4

Возведение каркаса беседки для дачи

Основание беседки размером 3 на 4 метра собирают из брусьев сечением 100 на 100 мм. На концах брусьев просверливают отверстия под арматуру и продевают их на угловых столбцах. Между собой брусья скрепляют методом «вполдерева».

Посередине 4-метровые брусья соединяют продольной балкой, которая проходит через центральный столбик фундамента. Если согласно схеме беседки 3 на 4 планируется обустройство многоскатной крыши, то центральный столб фундамента также оснащают арматурой, в которую впоследствии продевают балку вертикальной опоры.

Соединение «вполдерева» позволяет создать более надёжный каркас для беседки 4 на 3 метра

Блок: 3/7 | Кол-во символов: 662
Источник: http://rubesedka.ru/dizayn/kak-postroit-besedku-3×4-metra/

Цена в магазине

Хотел бы в дополнение привести несколько готовых вариантов, которые без проблем можно купить и не парится со строительством своими руками. Беседки продаются в онлайн магазинах Грин Беседка и Оазис-Строй (мы непосредственно продажей не занимаемся, только даём информацию).

Несмотря на небольшую цену, размер и надежность материалов данных конструкций в разы ниже, нежели построенной своими руками. Если бы из подобных материалов вы покупали беседку, то стоила бы она более 100 тысяч точно.

Садовая беседка 3 на 3 «Уютный домик» (43 000 рублей)

Основные характеристики:

Уютный домик 3×3 метра

  • Фундамент: фундаментные блоки.
  • Пол: доска 38 мм из сосны.
  • Каркас: брус 100 на 100 мм.
  • Обшивка: евровагонка.
  • Крыша: двухскатная.
  • Стропила: брус 100 на 50 мм.
  • Кровля: ондулин.
  • Декор: деревянная обрешетка.
  • Стоимость с установкой: 43 000 рублей.

Деревянная беседка в японском стиле 3х3 (60 000 рублей)

Основные характеристики:

Беседка в японском стиле 3×3

  • Фундамент: фундаментные блоки.
  • Пол: доска 38 мм из сосны.
  • Каркас: брус 100 на 100 мм.
  • Обшивка: евровагонка.
  • Крыша: двухскатная.
  • Стропила: брус 150 на 50 мм.
  • Кровля: мягкая черепица.
  • Декор: деревянная обрешетка.
  • Стоимость с установкой: 60 000 рублей.

Блок: 4/5 | Кол-во символов: 1209
Источник: https://besedkis.ru/razmer/besedka-3-na-3

Итог

Наиболее оптимальная беседка на собственном участке имеет 3 метра в ширину и четыре в длину. Её постройка — хоть и требует некоторых столярных навыков и внимательности — вполне выполнима самостоятельно, без помощи специалистов.

Беседки для ДАЧИ. Пошаговые Инструкции

При ограниченном бюджете можно сэкономить на материале, тогда и работы будут проще. Наиболее экономична и легка в монтаже, например, беседка шатер 3х4, хотя такая конструкция сезонна.

Самый дешёвый вариант реализации беседки площадью 12 кв. м

Блок: 4/4 | Кол-во символов: 478
Источник: http://DekorMyHome.ru/remont-i-oformlenie/besedka-3-na-4-m-poshagovoe-rykovodstvo-montaja.html

Монтаж

Беседка 4х3 начинается с основания.

Фундамент

Свайный фундамент

Для нашей конструкции вполне подойдёт экономное столбчатое основание.

Инструкция по укладке:

  • Наносим разметку для двенадцати свай с шагом в один метр ровным прямоугольником.
  • Копаем полуметровые ямы.
  • Засыпаем подушку из гравия толщиной в двадцать сантиметров.
  • Заливаем тонкий слой бетона.
  • Сверху выводим колонны толщиной в два кирпича и высотой также на два кирпича над уровнем грунта.

Совет: в целях экономии вполне подойдут для создания свай кирпичи, бывшие в употреблении. Всё равно большая их часть будет не видна взору под землёй, а оставшейся будет не сложно привести в  эстетичный вид с помощью шпаклёвки.

  • Зазоры между землёй и столбами заливаем цементным раствором.

Каркас

Деревянный каркас садовой беседки

  • На получившиеся столбы для беседки стелем слой рубероида для создания гидроизоляции.
  • Берём балки 100 на 100 мм по три и четыре метра длиной и соединяем их «в лапу» между собой, образуя прямоугольник нижнего венца.

Соединение «в лапу»

  • Древесные изделия длиной 2,3 м устанавливаем в качестве опорных столбов по углам конструкции, предварительно сделав вверху пропил для фиксации диагональной связки.

Пропил на угловых столбах

  • Сверху монтируем диагональную связку и по периметру обносим верхним венцом.

Верх деревянного каркаса

  • Из балок 100 на 50 мм, тщательно обстругав, делаем перила на высоте одного метра.

Гладкие перила из древесины

Крыша

Кровельная четырёхскатная конструкция

  • Брус 100 на 100 мм и длиной 0,8 м устанавливаем посередине крестовины связки.
  • Сверху на нём делаем прорези под стропильные балки и устанавливаем их.

Соединение стропил с центральным столбом

Обшивка

Готовый каркас здания, включая и крышу, обшиваем. Первым идёт пол, на который укладываем шпунтованную доску, затем монтируем битумную черепицу на поверхность крыши и обшиваем вагонкой расстояние от пола до перил.

Получившаяся беседка

Совет: начиная от фундамента и заканчивая кровельными работами, все горизонтали замеряйте ватерпасам. Иначе отделка получится с щелями, неровностями и плохими креплениями.

Блок: 3/4 | Кол-во символов: 2082
Источник: http://DekorMyHome.ru/remont-i-oformlenie/besedka-3-na-4-m-poshagovoe-rykovodstvo-montaja.html

Дополнительные моменты при обустройстве беседки

Неважно, выстроена ли она полукругом, полноценным кругом или представляет собой квадрат, треугольник. Большое значение имеют оформительские элементы, применяемые к уже готовой конструкции. Декоративные шторы в комбинации с обрешеткой из дерева выполняют сразу две функции: ограничивают наблюдение извне и мешают потокам дождя, порывам ветра.

Рекомендуется продумать освещение и питание для электроприборов. Неплохой идеей становится размещение рядом с беседкой бассейна.

Блок: 5/7 | Кол-во символов: 692
Источник: https://dekoriko.ru/besedka/oformlenie-konstrukcii-3-na-4/

В завершении

Дачная беседка 3х4 – это самый оптимальный вариант для небольшого загородного участка. Для такой постройки хоть и требуются определенные столярные навыки, но вполне можно выполнить все самостоятельно, цена на постройку будет приравниваться затраченному материалу и личному времени.

Беседка 3 на 4, фото некоторых интересных моделей:

Отличный летний вариант из досок и вагонки

Отличная прямоугольная беседка с двухскатной крышей

Еще один вариант, обшитый рейками и вагонкой

Красивая летняя конструкция

Комбинированная конструкция

Прямоугольная беседка-терасса

Блок: 5/5 | Кол-во символов: 682
Источник: https://nasha-besedka.ru/razmery/301-besedka-3-na-4

О материалах

Разобранные варианты в основном относятся к деревянным уличным домикам. Конечно, этот материал выглядит очень хорошо и экологически чист. Но нельзя забывать, что чувствительность отшлифованной древесины к излишней сырости очень высока.

Ее желательно покрывать лаком, причем неоднократно. Любая щель должна быть полностью замазана, во избежание разрастания дефекта.

Кирпичные беседки стоит предпочесть, если на первом месте прочность и неприхотливость в уходе. По стойкости к огню они изначально лучше деревянных во много раз. Обработка антипиренами, повышая сопротивляемость древесины к возгоранию, ухудшает ее экологические и санитарные качества. А потому в конечном счете кирпич оказывается даже натуральнее.

Что касается металлических конструкций, для них стоит использовать только нержавеющие сорта стали – в противном случае долговечность обеспечить нельзя.

Оба основных вида сооружений на участке (из дерева и кирпичей) можно дополнять декоративными деталями на основе кованого металла. Ажурные конструкции порадуют хозяев и гостей, сделают пространство максимально комфортным. Улучшить освещенность и придать дополнительную привлекательность беседкам помогает использование застекленных проемов.

Не обязательно ограничиваться классическим решением. Можно экспериментировать с цветом и формой стекла, использовать оригинального вида витражи.

Блок: 6/7 | Кол-во символов: 1926
Источник: https://dekoriko.ru/besedka/oformlenie-konstrukcii-3-na-4/

Интересные идеи

Строительство беседки на даче – не прихоть, а необходимость, если нужно место, чтобы укрыться от солнца, спокойно посидеть, передохнуть от садово-огороднической борьбы за урожай. А что это будет – простая крыша на столбах или изысканная полузакрытая постройка с мангалом – решать хозяевам дачи. Главное то, что беседка в любом случае станет украшением участка, и при этом она еще будет выполнять исправно свою практическую функцию не один год.

Типовой проект может выглядеть оригинально, если он выполнен в определенном стиле.

  • Русский стиль – это дерево, в частности, бревенчатые постройки. Натуральность и эстетика – главные отличительные черты этого направления.
  • Альпийский (Шале) стиль – камень и дерево, в нем проявляется серо-коричневая гамма. Основательность и близость к природе.
  • Канадский стиль – четкие линии, простые материалы (дерево, камень, стекло), даже некоторый кубизм.
  • Восточный стиль – спокойствие и умиротворенность присущи такому течению, а еще – двойные крыши-лодочки.
  • Современный стиль (такой как хай-тек). Металл или поликарбонат просто идеально впишутся в дизайнерское направление. А еще – это поле для настоящих экспериментов с формой. К примеру, можно сделать круглой крышу.

Даже одна незатейливая, на первый взгляд, деталь может сделать беседку яркой и неповторимой: круглые окна или дверные проемы, лаконичные шторы, симпатичные кашпо с цветами и многое другое. Главное – не бояться воплощать свои идеи и задумки, подстраивать дизайн беседки для себя и по своему вкусу.

О том, как построить беседку своими руками, вы узнаете из следующего видео.

Блок: 6/6 | Кол-во символов: 1926
Источник: https://stroy-podskazka.ru/besedka/dlya-dachi-3h4/

Строительство беседки с мангалом размером 3 на 4 метра

Строительство беседки 3×4 с мангалом предусматривает ряд изменений в проведении некоторых этапов работ. Так, если конструкция мангала будет довольно массивной, под него следует соорудить дополнительный элемент фундамента. Как правило, площадку под кухонный прибор просто бетонируют.

Кроме того, в большинстве видов беседок (если только это не конструкция открытого типа) необходимо предусмотреть отверстие в крыше для дымохода. Плюсом проектов односкатной беседки 3×4 является то, что уровень трубы можно не выводить слишком высоко — нормальная тяга осуществляется за счёт самой конструкции.

Плитный фундамент считается наиболее удобным для размещения мангала или барбекю. Он должен выступать над полом будущей беседки на 10 см.

Беседки небольших размеров способны существенно повысить функциональность приусадебного участка и внести дополнительный эстетический колорит в его внешний вид. При соблюдении всех правил возведения подобных конструкций такое сооружение может построить практически каждый домовладелец.

Блок: 7/7 | Кол-во символов: 1069
Источник: http://rubesedka.ru/dizayn/kak-postroit-besedku-3×4-metra/

Заключение

Если вы запланировали строительство беседки 3 на 4 своими руками, не стоит пугаться предстоящих трудностей. Постепенное выполнение всех этапов поможет вам получить комфортное место для досуга и отдыха даже без специальных навыков. Стройте из дерева, декорируйте постройку современными материалами, создавайте внутри уют с помощью текстиля.

Блок: 8/8 | Кол-во символов: 350
Источник: https://elektro-sadovnik.ru/stroika/kak-postroit-besedku-3-na-4

Кол-во блоков: 19 | Общее кол-во символов: 28628
Количество использованных доноров: 7
Информация по каждому донору:

  1. https://dekoriko.ru/besedka/oformlenie-konstrukcii-3-na-4/: использовано 3 блоков из 7, кол-во символов 3360 (12%)
  2. https://nasha-besedka.ru/razmery/301-besedka-3-na-4: использовано 2 блоков из 5, кол-во символов 2493 (9%)
  3. https://besedkis.ru/razmer/besedka-3-na-3: использовано 3 блоков из 5, кол-во символов 7782 (27%)
  4. https://elektro-sadovnik.ru/stroika/kak-postroit-besedku-3-na-4: использовано 2 блоков из 8, кол-во символов 5001 (17%)
  5. http://DekorMyHome.ru/remont-i-oformlenie/besedka-3-na-4-m-poshagovoe-rykovodstvo-montaja.html: использовано 3 блоков из 4, кол-во символов 4583 (16%)
  6. https://stroy-podskazka.ru/besedka/dlya-dachi-3h4/: использовано 2 блоков из 6, кол-во символов 3403 (12%)
  7. http://rubesedka.ru/dizayn/kak-postroit-besedku-3×4-metra/: использовано 3 блоков из 7, кол-во символов 2006 (7%)

Оцените статью:

Как перенести чертеж в Автокаде?


Если у вас есть чертеж на бумаге и вы хотите перенести его в программу AutoCAD, есть несколько способов сделать это:

  1. Оцифровать чертеж с помощью сканера или фотоаппарата. Затем открыть файл с отсканированным изображением в AutoCAD и начать на его основе создавать новый чертеж. Для этого вам может понадобиться использовать команду «Attach» или «Insert» для вставки изображения в чертеж.

  2. Создать новый чертеж в AutoCAD, настроить масштаб и прочие параметры для соответствия оригинальному чертежу, а затем начать переносить на новый чертеж контуры, линии, размеры и другие элементы с помощью команды «Draw».

  3. Использовать специальные программы для переноса чертежей из формата бумажного носителя в электронный. Например, существуют программы-распознаватели текста и изображений, которые могут преобразовать бумажный чертеж в векторный формат, совместимый с AutoCAD.

В любом случае, перенос чертежа в AutoCAD может потребовать некоторой работы и времени, поскольку может понадобиться настраивать масштаб, проверять точность размеров и форм, а также добавлять недостающие детали и элементы.

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
