Японская крыша – особенности устройства и технологии монтажа
В течение последних двух столетий восточная тематика продолжает оставаться популярной в интерьере и архитектуре. Интерес к эстетике Востока обусловлен её экзотичностью, оригинальными формами и технологическими решениями, применяемыми в строительстве.
Потенциал применения такой технология возведения кровель в частном домостроении пока не раскрыт, поэтому наша статья расскажет, как своими руками сконструировать и построить крышу в японском стиле.
Конструктивные особенности
Визуально крыша в японском стиле напоминают фахверковые или так называемые голландские, но некоторые находят в них отголоски традиционного русской зодчества. Хотя на территории России восточные кровельные конструкции со слегка загнутыми вверх краями, состоящие из нескольких ярусов, стали популярны в первую очередь из-за экзотичного, оригинального внешнего вида, в Японии они являются очень практичным, функциональным решением. Они конструировались с учетом влажного климата этой страны и высокой сейсмической активности. Устройство японской крыши имеет следующие особенности:
Обратите внимание! Большинство крыш в японском стиле, которые строятся в ней стране, являются имитацией. То есть они имеют обычный стропильный каркас и покрываются современными кровельными материалами.
Разновидности

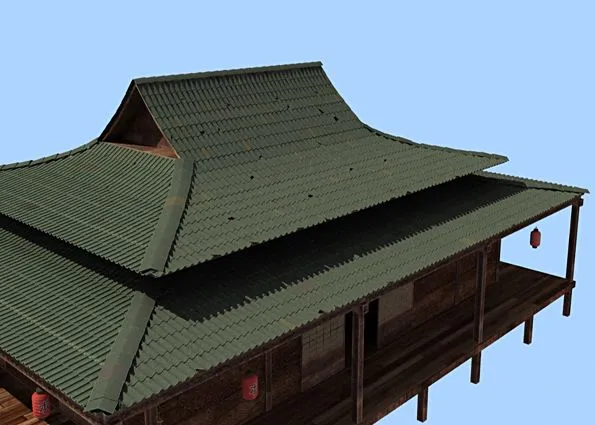

Конструкция японской кровли имеет 3 основные особенности: загнутые вверх края, несколько ярусов и специфическую конструкцию стропильного каркаса. Еще одной особенностью японского стиля в архитектуре является преимущественное использование натурального материала. Древесина, солома и тростник – природное, растительное сырье, которое не оказывает негативного влияния на здоровье человека и окружающую среду. Различают следующие разновидности японских крыш:
Учтите, что часто японские крыши имеют двухслойное покрытие. Из-за порывистого ветра солома, используемая для перекрытия, может разлетаться, поэтому поверх нее укладывают керамическую черепицу с s-образным профилем. Иногда даже черепицу укладывали на раствор, который надежно сцепляет слои кровельного пирога.
Отличия от китайской крыши
Часто люди путают китайские и японские крыши из-за визуального сходства, но в их конструкции есть существенные отличия. Буддизм, пришедший из Китая в Японию, оказал существенное влияние на традиционную архитектуру. Однако, отличить их все-таки можно по следующим признакам:
Интересно! Традиционная японская кровля имеет прямые скаты, а загнутые вверх края – это последствие китайского влияния, которое пришло в страну восходящего солнца вместе с буддизмом. Однако, даже по внешнему виду можно легко отличить крышу в японском стиле, так как она намного лаконичнее и проще.
Строительство своими руками
Перед тем, как сделать японскую крышу своими руками, нужно подумать и определиться, будет ли она точно копией традиционной конструкции, изготовленной с соблюдением всех требований технологии, или просто имитацией, лишь внешне копирующей ее внешний вид. Стоит сразу оговориться, что имитация, сделанная с помощью современных технологий и материалов, обходится намного дешевле, кроме того, она проще в плане самостоятельного монтажа. Обычно строительство кровли в японском стиле состоит из нескольких этапов:
Крыша в японском стиле – эстетичное архитектурное решение, которое одним штрихом придаст эстетику востока облику сооружения. Особенно актуальными считаются беседки, террасы и чайные домики с такой кровлей, которые могут служить местом отдыха и релаксации.
Источник
Японская крыша – эксклюзивный вариант кровли домов или беседок! Особенности, виды, технология монтажа своими руками
Любой современный владелец частного дома, возможно, загородного коттеджа, старается создать собственное жилище максимально комфортным изнутри с максимально креативной внешней отделкой. К счастью, нынешние технологии и инновационные материалы позволяют сделать это.
Сегодня в мире разрастается повышенный интерес людей к культурным традициям восточных стран. Касается такая мода не только внутреннего оформления и пищевых блюд, но также экстерьерной отделки всевозможных построек. Интересной и удивительной для визуального восприятия является крыша дома, исполненная в истинно японском стиле. Такой вариант способен эффектно создать атмосферу восточной идеи, отвлечь от серо-однообразных будней и обязательно станет источником вдохновения и позитивных мыслей.
Внимание! Крыши, построенные в стиле «старого» японского зодчества, вполне могут иметь схожие черты с голландскими и фахверковыми конструкционными сооружениями!
Особенности и нюансы японского типа крыши
Построенная по классической технологии японская крыша являет собой своеобразный навес над свободным пространством. В былые времена для монтажа подобной конструкции мастера не применяли металлических гвоздей и прочих аналогичных крепёжных элементов. Сверху покрывается она достаточным слоем натурального дерева или толстостебельной соломой и великолепно защищает от прямых лучей знойного солнца.
Посмотрите видео об обустройстве кровли японской беседки
Стены выполняли функцию окон, пропуская достаточное количество света. Оклеивались они особой «седзи» — белой рисовой бумагой. Большим преимуществом была возможность перемещать такие окна и устанавливать их в желаемом положении. Это не нарушало прочности всей конструкции.
Стилевые виды японских крыш
Выделяют несколько вариантов японских кровель:
— остроконечная двускатная версия – такие крыши, на которых применяется глиняная плитка или дранка (щепа) в качестве покрытия кровли;
— модификация четырёхскатная – конструкция, имеющая соломенное покрытие;
— крыши с несколькими (или многочисленными) фронтонами. Кровельный материал здесь солома или дранка.
Довольно часто соломенную кровлю покрывали глиняной черепицей, имеющей профиль S-образной конфигурации. Сильные ветра могли легко разрушить подобную кровлю, и из-за этого черепичная кладка осуществлялась на слой фиксирующего раствора.
Для дополнительного укрепления конструкции поверхности наружных швов также покрывались крепёжной смесью, поэтому часто крыши обладали небольшими своеобразно выглядящими валиками. Основное удержание всей кровли обеспечивала специально смонтированная обрешётка с альтернирующими угловыми наклонами. В стыковых местах и на крышевом коньке создавались особенные колпаки-покрышки.
В своём большинстве японские крыши не обладали дополнительным эстетико-экзотическим оформлением, кроме строительно-отделочных материалов, которые использовались при постройке. Редко можно было встретить орнаментное украшение самих коньков.

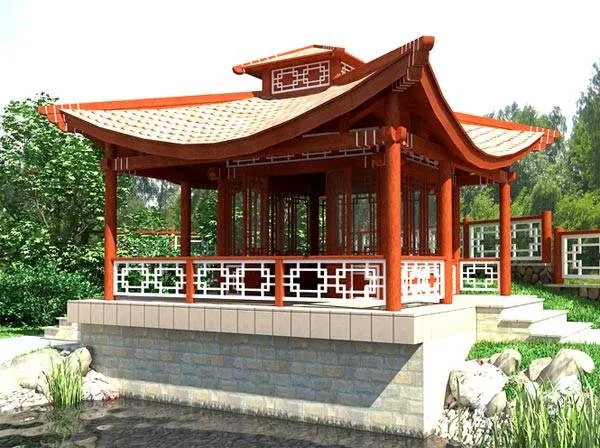

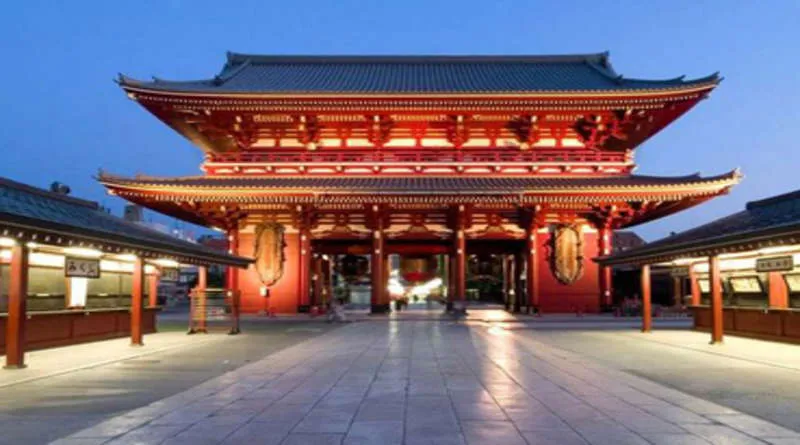

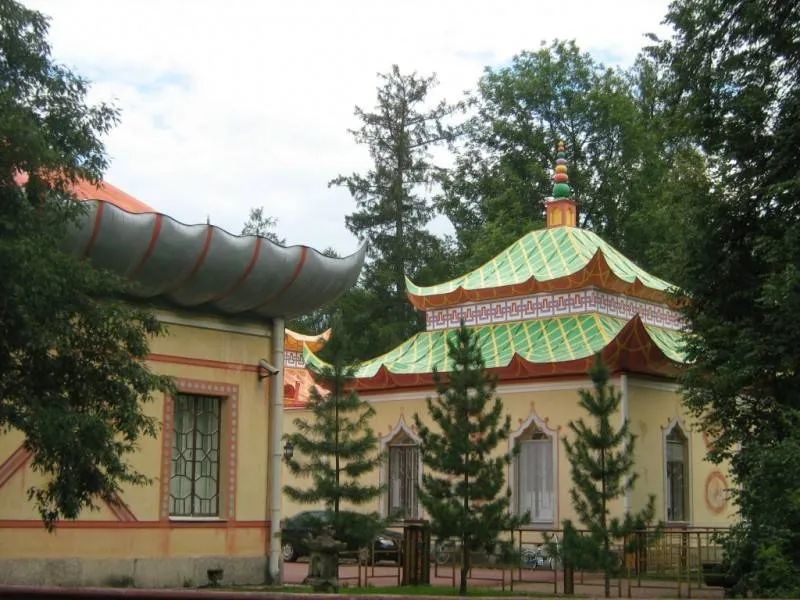

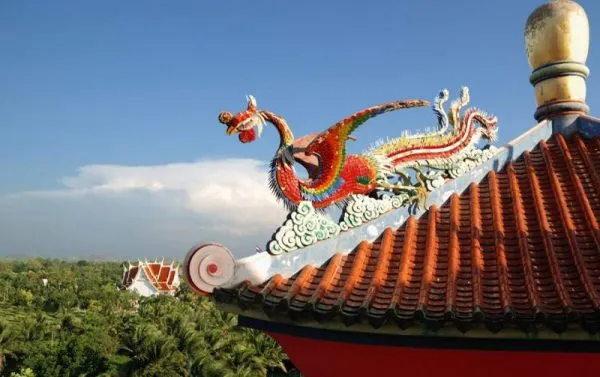

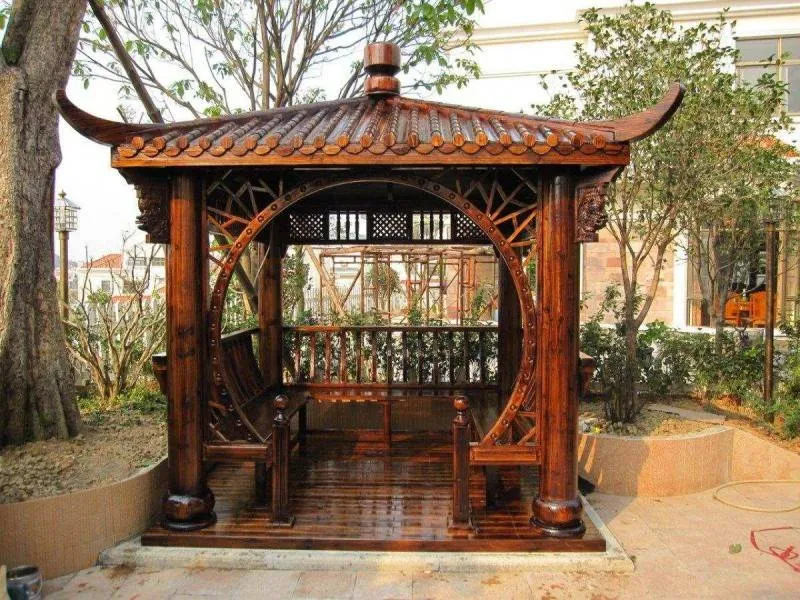

Крыша на беседках в истинно китайском стиле
Довольно часто, «непрофессионалы» путают японские типы крыш с китайскими вариантами, что, несомненно, является грубой ошибкой.
Японские классические крыши обычно по традиции покрывались толстостебельной соломой и при этом имели довольно скромный, небогатый внешний вид. В противоположность этому, китайскому кровельному стилю присущи закруглённые выступающие элементы (карнизы). Эта интересная особенность перешла вместе с религиозной философией буддизма в Японию приблизительно в шестом веке.
Данная религия своим углублённым влиянием существенно развила и пополнила японский архитектурный стиль, обогатив при этом варианты исполнения строений. Начинали строить многоскатные крыши, направленные в небесное пространство, что создавало ощущение единения с богом. Однако, за много веков такое стилевое решение и для Японии стало глубоко традиционным.

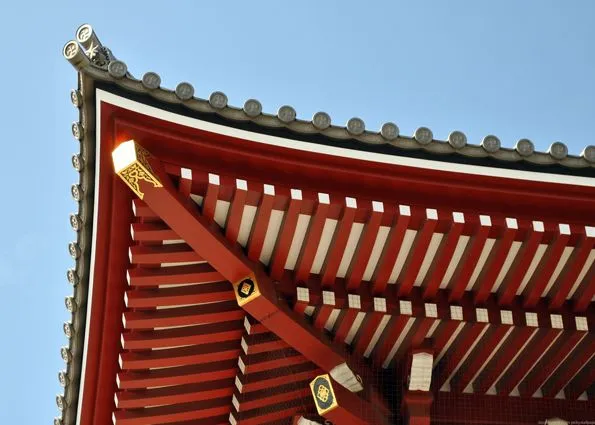

Важная особенность – наличие приподнятых краёв крыши – это любопытный результат, имеющий геометрическую природу появления. Технологически, стропила и создаваемые затяжки не должны сосредотачиваться в одной плоскости, поэтому они крепились при помощи прочных тросов-верёвок, которые и формируют такую любопытную конфигурацию.
Но, преимущественным отличием японского варианта кровли от китайского аналога является отсутствие всякого декора, характерного для архитектурных конструкций большого континента (в частности, Европа). Когда в японских архитектурных сооружениях и присутствуют декоративные, украшающие элементы, то они имеют исключительно практическую функцию, например, укрепление всей конструкции.
Явным сходством крыш китайско-японского региона является плавно изменяющийся уклон. Это обусловлено одинаковыми климатическими условиями. Такое решение позволяло восточным жителям эффективно бороться с теплым, весьма влажным (особенно в Японии) климатом, насыщенным частыми дождевыми осадками. Лучше всего это проявляется в решениях обустройства кровли с несколькими ярусами.

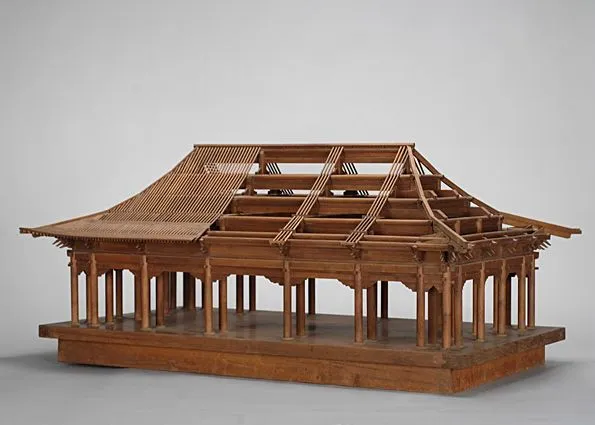

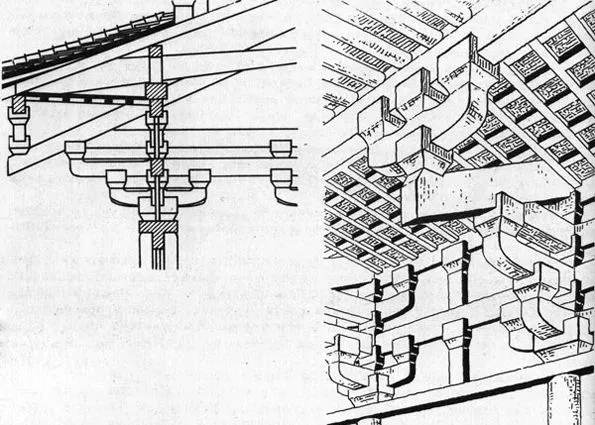

В действительности организация кровельного каркаса восточных культур весьма аналогична. Такой нюанс обусловлен наличием одинаковых материалов для строительства и практическим отсутствием его ассортимента. Люди использовали солому, ветки соответствующих деревьев и, разумеется, бамбук для любого строительства, поскольку более «серьёзная» древесина была в недостатке.
Кривые изогнутые крыши постепенно появились и в Китае. Определённые варианты палаток, беседок или небольших домов вовсе были лишены крыши. Так, при раскопках, обнаруженные модели строений эпохи Хань явно изогнутыми карнизами не обладают. Такая особенность архитектурных сооружений появилась ориентировочно между историческими эпохой Тан и периодом Хань династии Ли (617–906 гг. нашей эры).
Технология строительства японской крыши своими руками
Рассмотрим методику обустройства кровли на примере дачного домика.
Перед началом возведения дома в восточном стиле необходимо точно определиться с типом всей конструкции – будет ли это фрагментная имитация японского типа крыши или сооружение полностью повторит стиль азиатского искусства.
Сложности, выявляющиеся при возведении абсолютного аналога, заключаются также в ценовой стоимости материалов, но при этом проектирование максимально похожей крыши чрезвычайного труда собой не представляет. Можно в качестве покрытия для кровли применять современные мягкие одно- или многокомпонентные материалы, к примеру, битумную черепицу.
Рекомендация! Стоит очень вдумчиво рассмотреть, как вариант, металлическо-листовое покрытие. Оно долговечнее, экологичнее и прочнее!
Специалисты выделяют несколько строительных этапов возведения японской кровли:
1. Формирование проектного решения
Важно тщательно прорисовать желаемую конфигурацию будущей крыши при выполнении эскизного чертежа. Вариантов здесь два: четырёхскатная или двускатная. Осуществление проектирования первой вызывает больше всевозможных трудностей. Двускатный аналог с двумя любыми фронтонами даёт возможность стать владельцем фрагмента восточной культуры без особых сложностей.

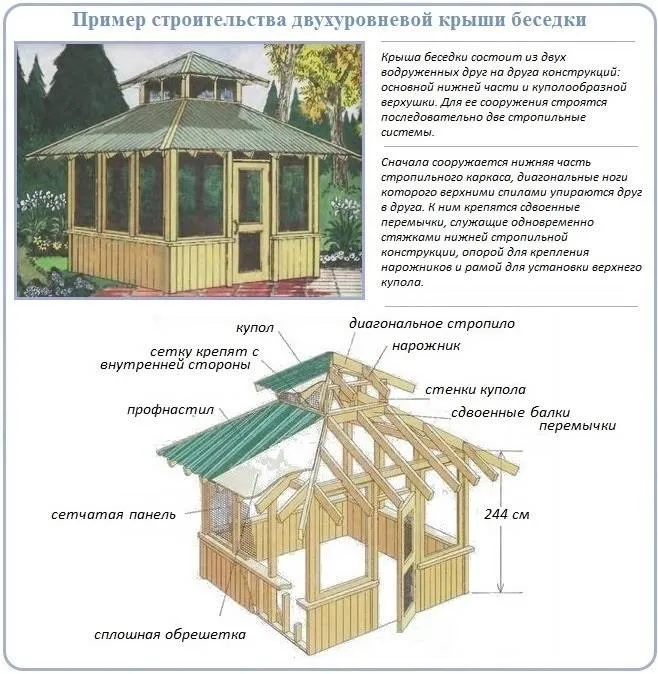

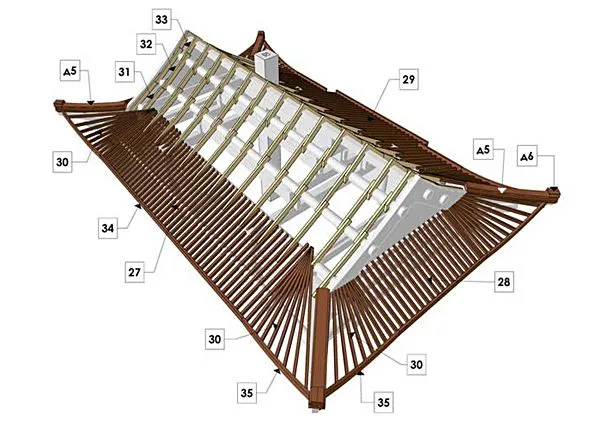

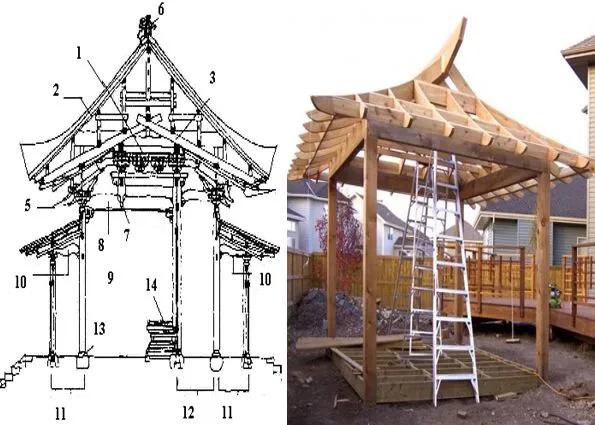

2. Система стропил и её проектирование
Японская крыша обладает вогнутым профилем, точно воспроизвести который можно двумя способами:
— пирамидальная – структурная организация стропильной системы будет отличаться прямоугольноформенным основанием. Оно монтируется при помощи стропильных четырёхугольников, размещённых друг на друге;
— двускатная крыша – четырёхугольные элементы будут такими же. Необходимую форму кровельной конструкции (параболическая кривая) можно корректировать, как того требует желаемый результат. Корректировка осуществляется путём подбора ширины стропильной конструкции и высоты стоек.
Рекомендация! Специалисты рекомендуют для элементов обрешётки использовать доски 20,0–миллиметровой толщины!
Крепление обрешётки выполняется в направлении карниза от конька. На линии четырёхугольников будут отрезки. Их количество будет разниться – чем больше оснований в проекте, тем их больше.
Стыки досок обрешётки должны соответствовать середине обрезной доски системы стропил. Для этого потребуются:
— фанера с толщиной листа до 10,0 мм;
— доски 20,0-сантиметровой толщины (нужны для выполнения обрешётки);
— доски, имеющие сечение 150,0х30,0 мм.

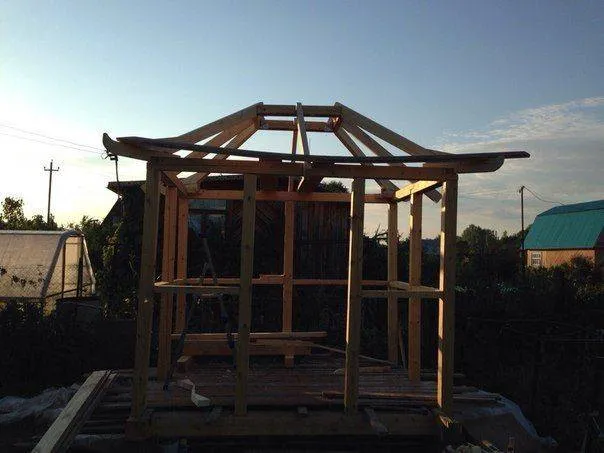

Поэтапный план строительства
1. Сначала, необходимо закрепить стойку в центральной части опорного бруска, с обязательным выполнением прямого угла (только 90 град!).
2. Фиксировать стропильную ногу необходимо исключительно посередине – промеж края бруска опоры и стойкой. Другой её конец крепится у свободного конца деревянной стойки.
3. После, выполняют закрепление доски, причём один её конец соединяется с опорным бруском, а другой размещается в серединной части стропильной ноги.
4. Чтобы получить сходство с восточными конструкциями, нужен идеально плавный изгиб. Обеспечить такую конфигурацию можно путём монтажа дополнительного диагонального раскоса.
5. Далее, требуется выполнить действия вышеописанных пунктов для противоположной стороны ската. Должна выполняться абсолютная зеркальность относительно центральной стойки.
6. В случае правильного исполнения технологии, должна получиться единичная (обособленная) стропильная ферма. Суммарное количество подобных элементов напрямую зависит только от габаритных размеров создаваемой крыши.
Внимание! Наилучшее расстояние между конструктивными элементами должно соответствовать 52,0-73,0 см.!
7. Последующие действия будут более привычными. Требуется монтаж обрешётки с её горизонтальным расположением при соблюдении шага между элементами, соответствующего ширине листов используемой фанеры.
Устройство крыши
Теперь остановимся на более обстоятельном описании устройства и актуальных нюансах кровли:
— заготовленные фанерные листы монтируются лишь по завершении качественной укладки всех элементов обрешётки. Обязательно выполняются особые пропилы (глубинные) на 3/4 толщины для формирования наиболее основательного контактного прилегания к обрешёточной поверхности. Их общее количество зависит от интенсивности выполненного изгиба крышевого ската. Выполняемые надрезы делаются чаще, если скатовый изгиб крыши больше;
— после полного завершения установочного монтажа фанерных элементов происходит обустройство непосредственно кровли. В качестве покрывающих материалов одинаково хорошо подойдут гибкие штучные элементы или рулонные варианты. Вполне возможно использовать классическую черепицу, если выполняется особенный архитектурный замысел;
— не нужно игнорировать характерные изогнутые концы крыши такого типового варианта. Сегодня на специальном строительном рынке для этих целей можно приобрести уже готовые, подходящие по форме или цвету, конструкционные элементы, изготовленные из металла или дерева.
Заключение
Крыша в восточном стиле – это, конечно, креативное, эффектное решение, однако, перед реализацией проекта стоит задуматься о целесообразности такого преобразования собственного дома. Такая крыша может принести массу неудобств в условиях естественных российских климатических особенностей.
Однако, если присутствует желание обладать частичкой востока, можно рассмотреть вариант обустройства беседки в исключительно японском стиле. Необычный эстетический вид конструкции наполнит дворовую территорию восточной атмосферой и настроением.
Особенное умиротворение и художественную удовлетворённость принесёт чайная церемония, организованная в качественно исполненной тематической беседке.
Источник
Конструктивные особенности
Визуально крыша в японском стиле напоминают фахверковые или так называемые голландские, но некоторые находят в них отголоски традиционного русской зодчества. Хотя на территории России восточные кровельные конструкции со слегка загнутыми вверх краями, состоящие из нескольких ярусов, стали популярны в первую очередь из-за экзотичного, оригинального внешнего вида, в Японии они являются очень практичным, функциональным решением. Они конструировались с учетом влажного климата этой страны и высокой сейсмической активности. Устройство японской крыши имеет следующие особенности:

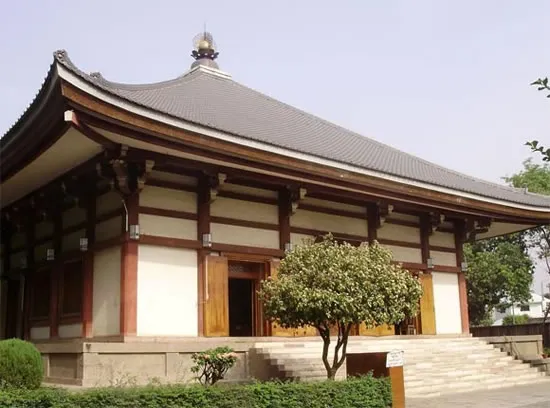

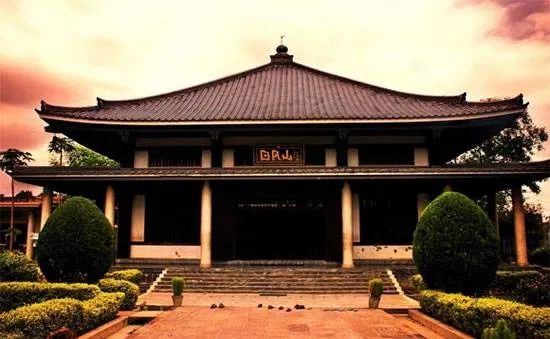

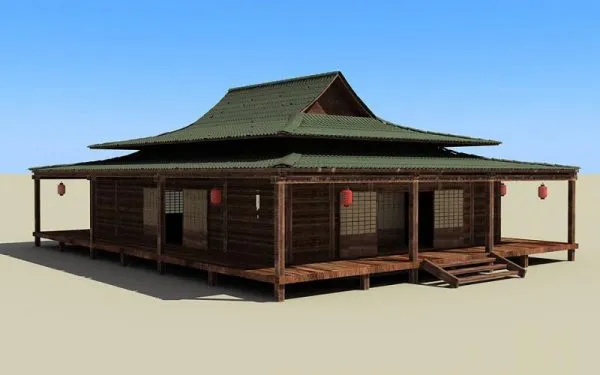

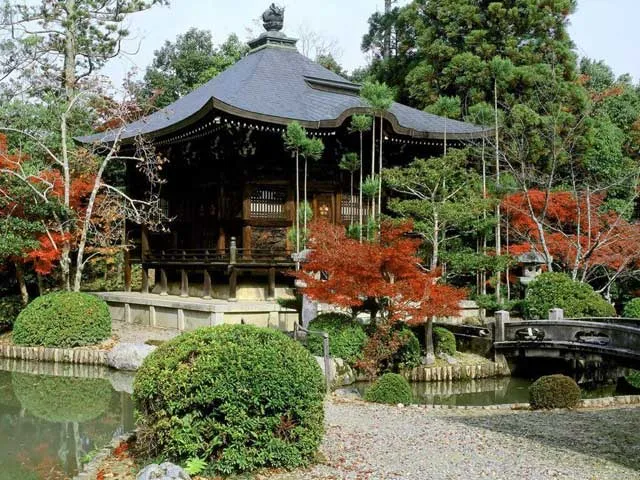

Традиционный японский дом
Японская крыша

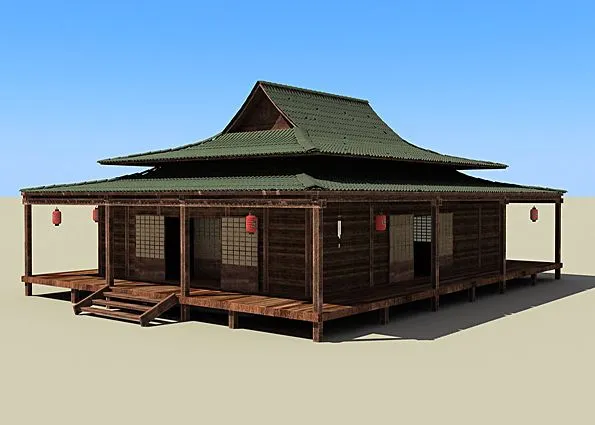

Дом в японском стиле

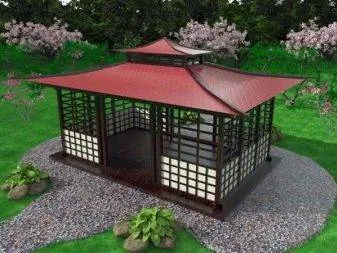

Строим беседку в японском стиле. Пошаговое руководство

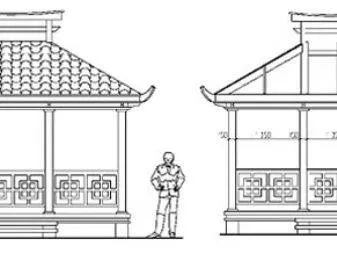

Прежде чем составлять чертеж японской беседки, давайте вспомним о главной идее строительства. Наша задача – создать тихий и уютный уголок в японском стиле, с которого будет открываться красивый вид на приусадебный участок. Пагоду лучше строить на возвышенности. Но если у вас равнинная местность, а рельеф не блещет разнообразием, без свайного фундамента точно не обойтись.
Таким образом, чтобы создать возвышение пагоды, вы можете:
В первом случае понадобятся 4 бруса из сосны сечением 15х15 сантиметров. Чтобы высчитать оптимальную длину, нужно знать длину столба, которая будет скрыта под землей. А также планируемую высоту беседки (от 250 сантиметров). Затем обе длины складываются. Полученное значение и будет рекомендованной длиной сосновых брусов.
Во втором случае площадь подиума навеса будет немного шире основания. Поэтому помимо четырех главных столбов устанавливаются 5 промежуточных. Один из них находится в центре подиума, еще четыре между опорными столбами.
Каждая свая перед установкой в обязательном порядке обрабатывается хорошим антисептиком. Древесина будет надежно защищена не только от влаги, но и от насекомых. Нижнюю торцевую часть можно обработать жидким битумом.
Подготовка к заливе фундамента выглядит следующим образом:
Как обустроить нижнюю, верхнюю обвязку?

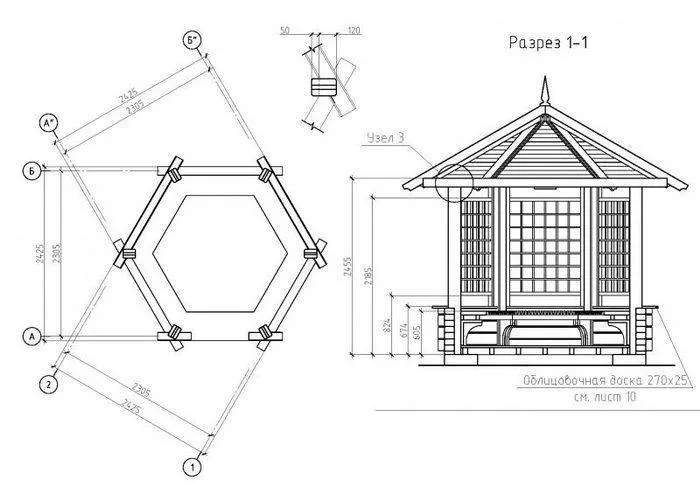

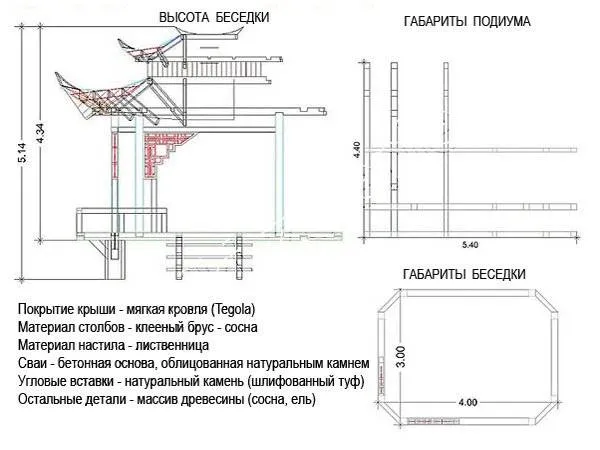

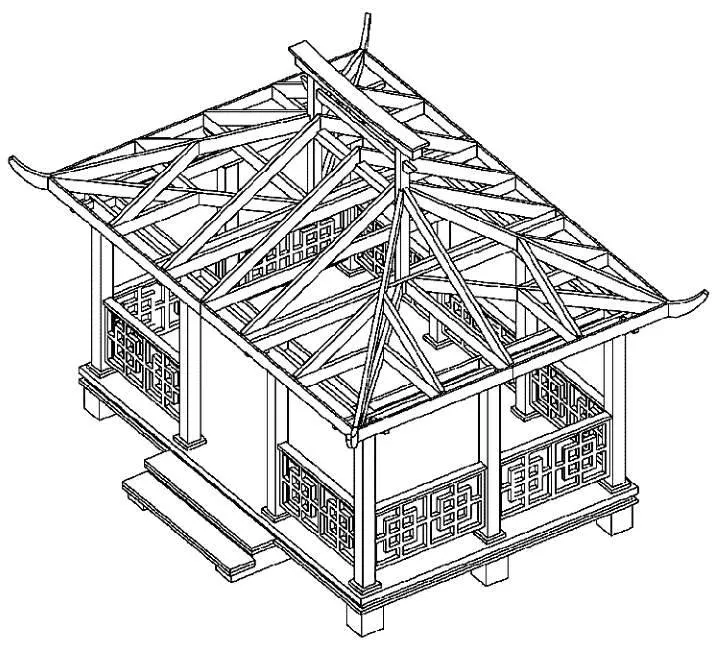

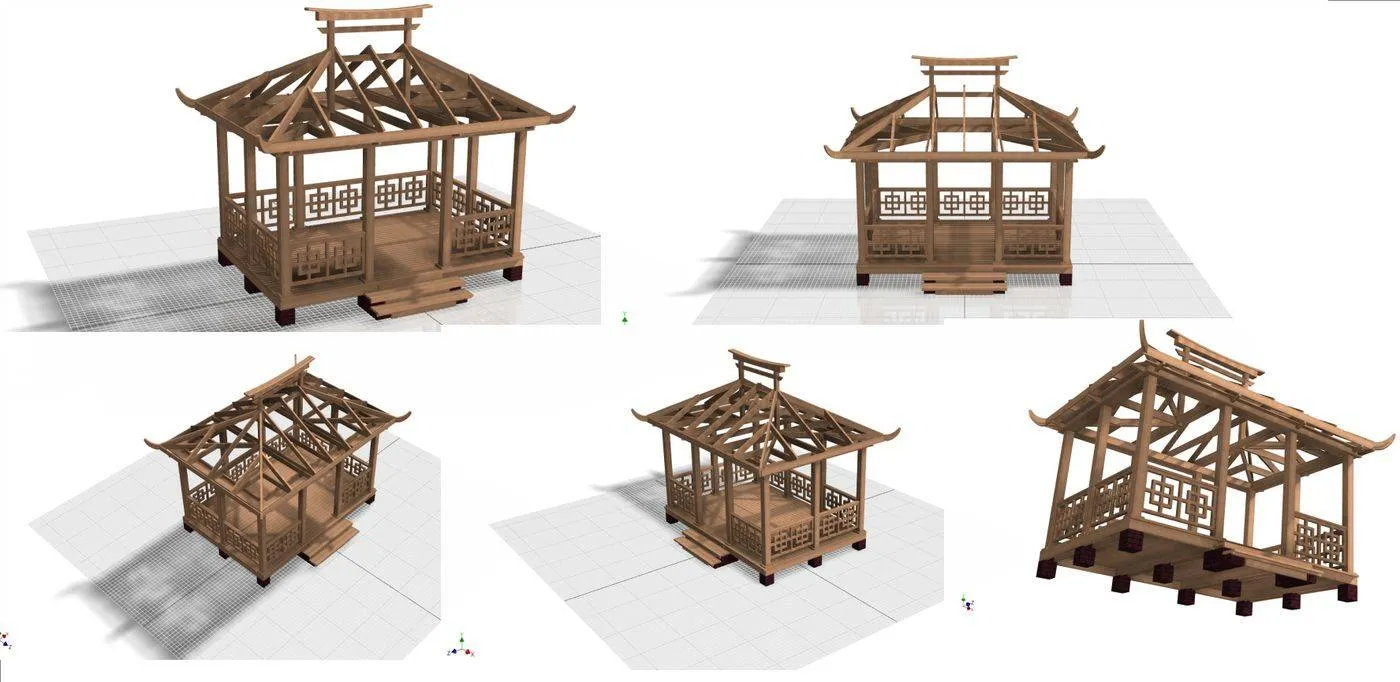

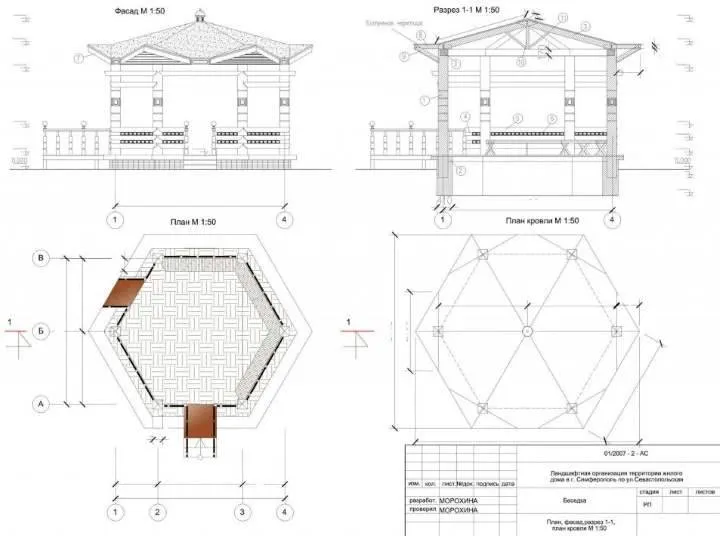

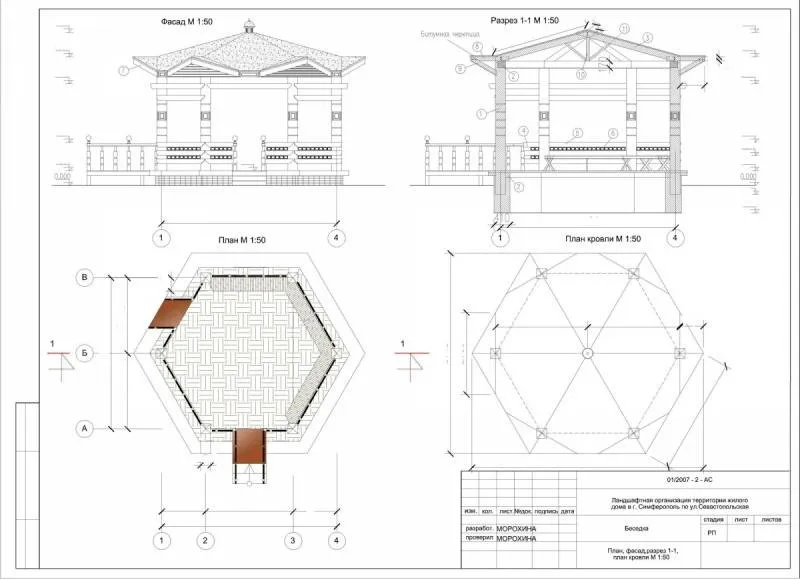

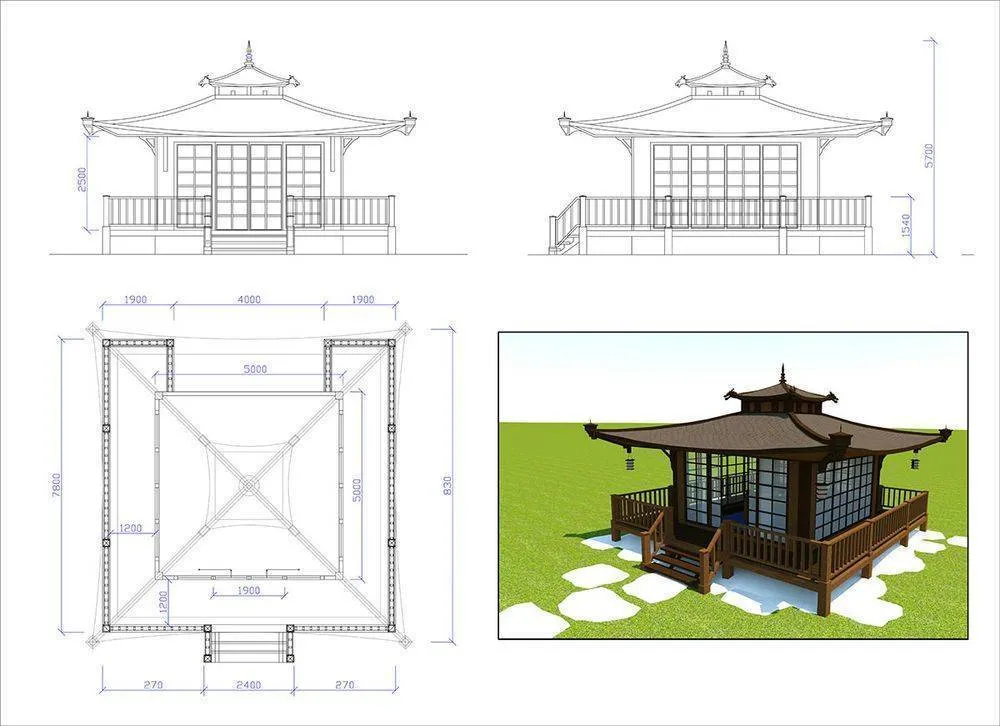

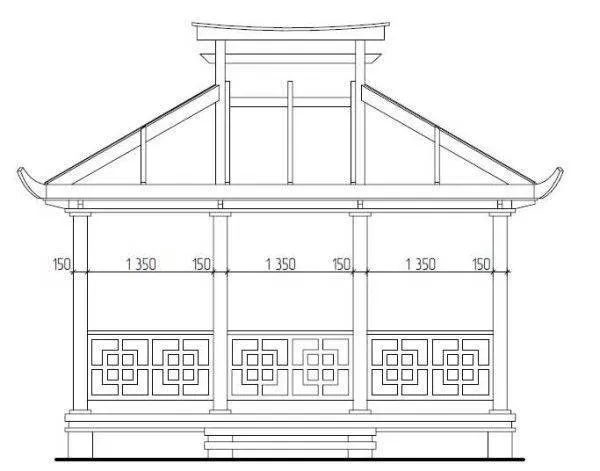

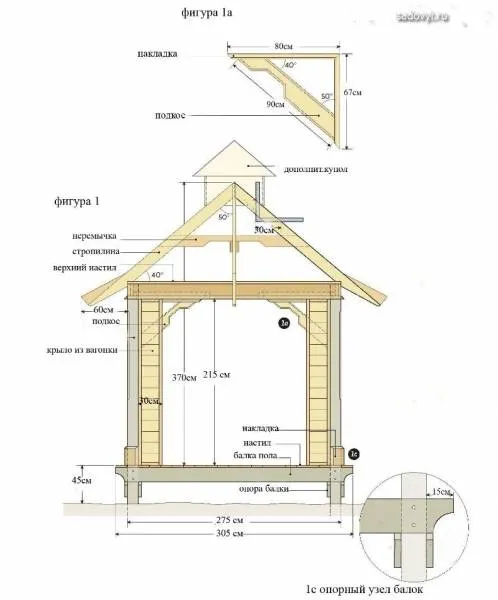

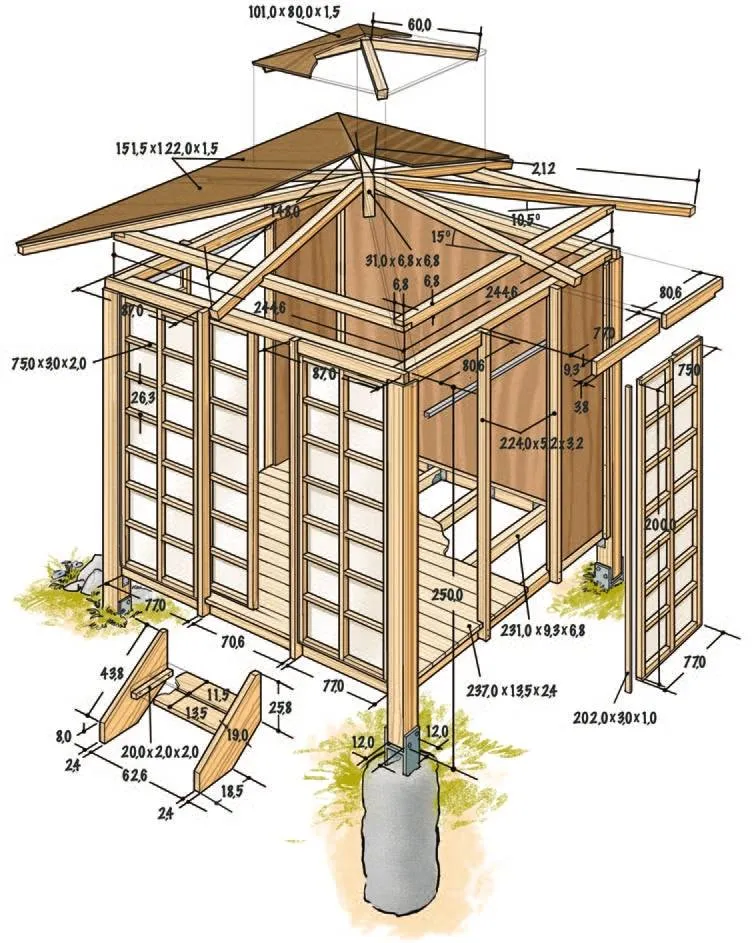

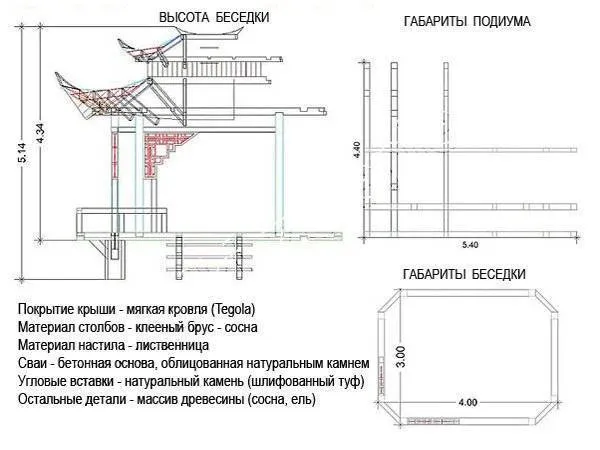

Вашему вниманию предлагается готовая схема пагоды, крыши, пошаговое руководство по обустройству обвязки внизу и вверху. Для нижней обвязки возьмите брус сечением 10 х 4 см. Он станет основой под подиум или подойдет для монтажа пола. Все зависит от того, какой вариант установки был выбран – подиум или сваи.
Когда пагоду строят на сваях, обвязку делают в поперечном, продольном направлениях. Для крепежа используют болты (опорная балка + столбы фундамента) и шурупы (балки пола + опорные балки).
При обустройстве на подиуме лаги устанавливаются прямо на поверхности. Понадобится обрезная доска длиной от 20 до 25 сантиметров. Для настила берется шпунтованная древесина толщиной от 2,8 см. Дальнейшие этапы строительства будут одинаковыми.
Проект беседки в восточном стиле предполагает обустройство обвязки вверху из бруса, который крепится к верхним торцам. На каждом углу крепятся накладки из деревянных планок – в них вы установите подкосы. В соответствии с указанной на фото схемой устанавливаются перемычки и стропила крыши. На стропила набивается скат – без него монтаж кровли невозможен. Для купола крыши изготавливают декоративный каркас, в основе которого тонкостенные доски. Чтобы крыша в японском стиле была установлена правильно, руководствуйтесь схемой, приведенной ниже:
В качестве отделочного материала можно взять обычную вагонку. Закрепите 2 деревянные планки на каждой стойке с обеих сторон. Дополнительные планки крепятся на расстоянии 30 сантиметров. Мы не советуем слишком сильно задвигать материал в пазы там, где навес образует изгиб. Ведь при резком перепаде температуры она может деформироваться.
Японские крыши, стены и другие деревянные элементы после завершения установки обрабатывают антисептиком. Это существенно продлит срок службы конструкции. Если вы надумаете красить пагоду, используйте исключительно акриловые краски. Очень удобно наносить их посредством воздушного распылителя.
Завершить композицию несложно, если рядом с пагодой установить изогнутый мостик и сделать ручей. Из растений стоит отдать предпочтение ирисам и камелиям, которые являются традиционными для восточного стиля. Если позволяет климат, можно посадить сакуру. Впрочем, любые фруктовые деревья станут отличным дополнением. Наблюдение за водой и окружающей обстановкой, уютная атмосфера внутри беседки, возведенной своими руками, будут способствовать полноценному отдыху.
А в завершении хочу поделиться хорошим видео в котором подробно разобран процесс строительства беседки в японском стиле:

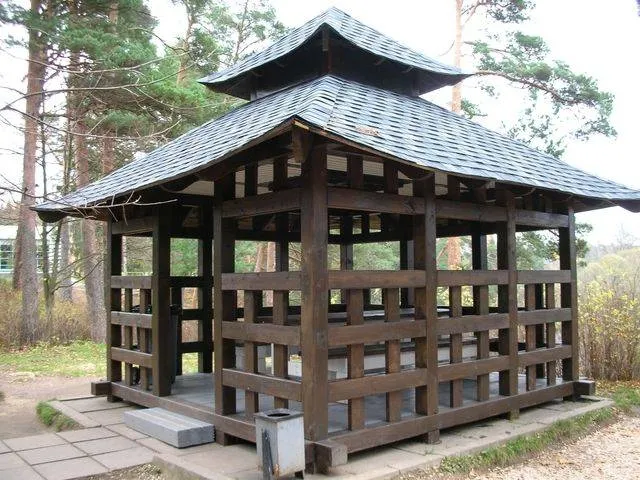

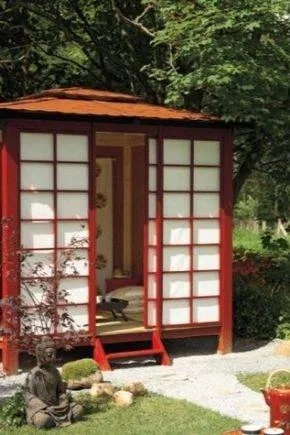

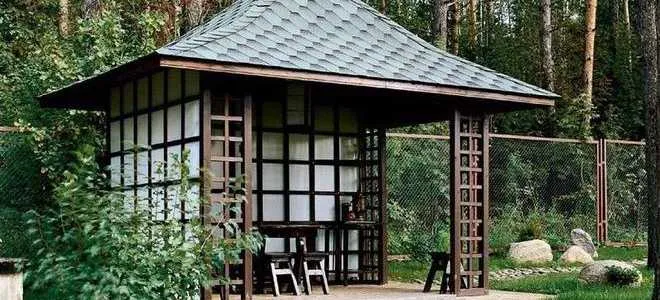

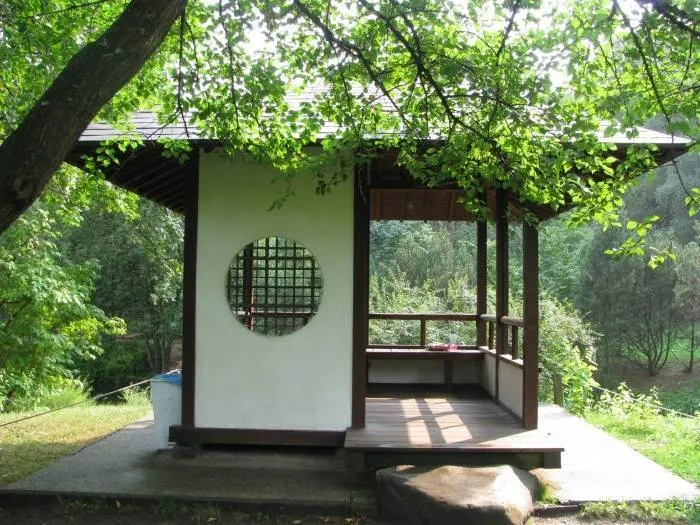

Природный материал — принцип японского стиля беседки
Помимо минимализма японская беседка предпочитает природный материал – дышащий естественной простотой. Конечно же, в условиях средней полосы России или в Западной Сибири, горном Урале не построишь беседку из легкого бамбука, высушенных стеблей тростника, украшая ее промасленной (вощеной) бумагой и покрывая рисовой соломой. Но построить ее своими руками вполне можно из материалов стилизованных под природные или же из каменных блоков, кирпича, деревянных брусьев, доски, реек.
И еще один немаловажный нюанс – цвет оформления беседки. Никаких кричащих яркостью красок! Он перечеркнет весь дух японского стиля. Допустимая цветовая гамма дизайна немногочисленная: бежевые или нейтральные пастельные тона, или черно-белый контраст. А лучше всего, строя беседку своими руками из дерева, оставить естественный цвет древесины, обработав ее защитным слоем гидрозащитной пропитки и лака.
Конструктивные особенности
Конструкция классической японской беседки строго регламентирована:
На сегодняшний день строительство японской беседки не всегда строго придерживается канонов, но при желании они все легко выполнимы.

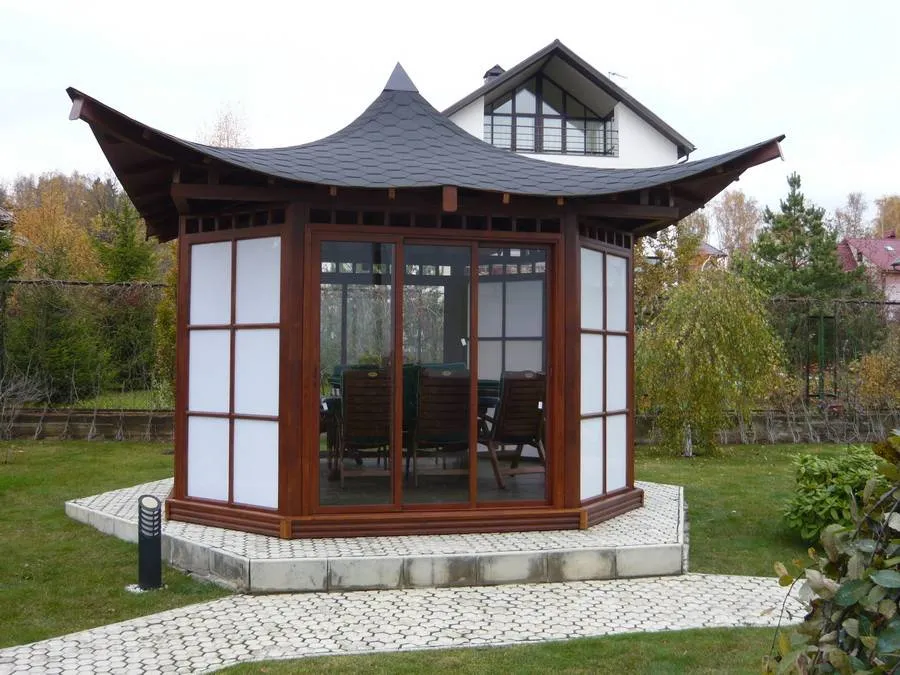

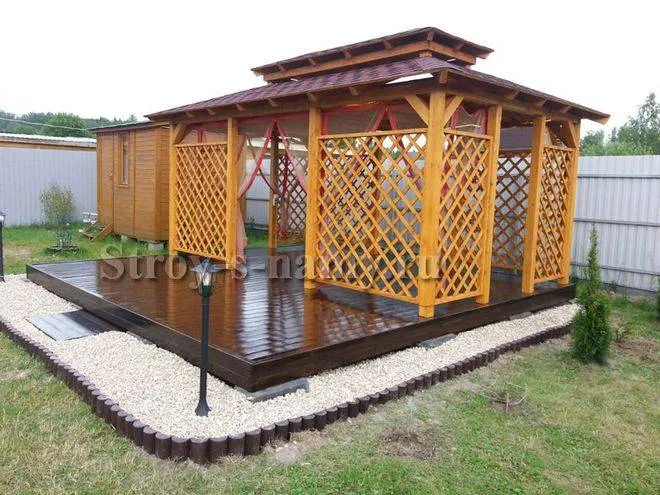

Строительство беседки своими руками
Постройки в японском стиле сделают необычным и стильным любой загородный участок. Решив привнести восточный стиль, необходимо все четко продумать и построить беседку так, чтобы она вписалась в общую композицию участка и смотрелась гармонично с окружающими постройками. Если на участке есть небольшая возвышенность, то это и будет самое удачное место для постройки.
При строительстве своими руками следует предусмотреть простой вариант – круглую или квадратную беседку. Перед строительством необходимо нарисовать чертеж, чтобы четко представлять будущую конструкцию. Строительство начинается с разметки территории. Вымеряются углы и диагонали прямоугольника.
Легкая деревянная конструкция будущей беседки не потребует особо заглубленного основания. Проще всего установить столбчатый фундамент. Для того чтобы беседка визуально парила над землей, надо по углам вкопать столбы, предварительно выкопав метровые ямы. Низ каждого столба пропитывается горячим битумом. После установки столбов ямы заливаются цементно-гравийным раствором.
Устанавливается нижняя обвязка из бруса, фиксируются промежуточные балки, которые придадут требуемую жесткость конструкции. Устанавливаются лаги на обвязочный и промежуточный брус.
На специальных металлических опорных элементах фиксируются лаги, на которые кладется настил из половых досок. Заведомо для вентиляции и стока дождевой воды предусматриваются промежутки между досками. Далее закрепляется верхняя обвязка строения. Вот и все, каркас беседки готов.
Крыша должна быть шире самой беседки, слегка вогнутой, и, как в храме на Востоке, иметь изогнутые ребра и заостренность наверх. Древесина не выдерживает перепадов погоды в нашем климате, поэтому ее следует обработать антисептиками. При покраске используются только акриловые краски.

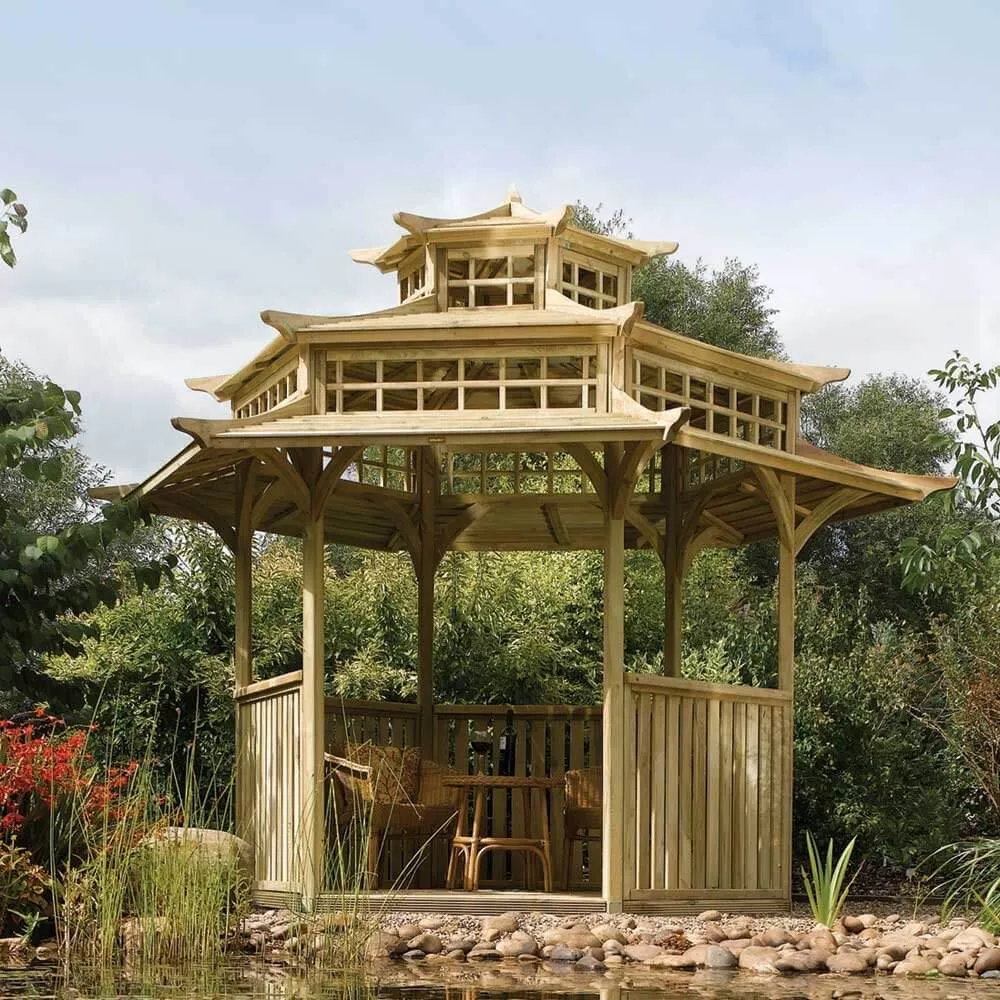

Строительство пагоды
При большом желании можно сделать беседку из материалов, традиционных для Японии. Но это будет недешево, довольно трудно и совсем непрактично. Лучше ориентироваться под личные предпочтения, учитывая особенности климата.
В качестве основного материала для построек японцы используют тростник, промасленную бумагу, бамбук и древесину. Последнее как раз то, что нам нужно, причем желательно остановиться на твердых породах.
Чтобы древесина как можно дольше сохраняла структуру, обработайте ее антисептиками до или после строительного процесса. Это также хорошая профилактика от гниения материала.
Само строительство должно выполняться на основании составленного чертежа. Выбирая ресурсы для возведения пагоды, учитывайте климат вашего региона. Лучший вариант – сочетание натурального камня и твердой древесины. Даже суровые погодные условия не побеспокоят постройку.
Пагода – одна из основ строительства данного объекта
Используя камень, помните, что для него потребуется весьма надежный фундамент.

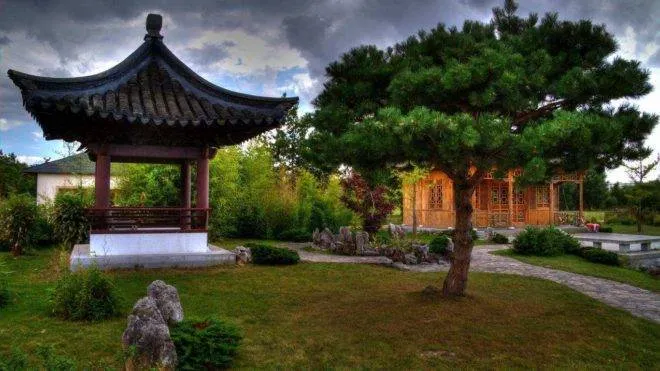

Наша задача – создать беседку японского стиля, в которой можно расслабиться не только физически, но и духовно
Поэтому важное место занимает дизайн конструкции. В идеале – возвести постройку на возвышенности
Из инструментов нам понадобятся:
Даже при скромном наборе инструментов по силам возвести красивую и надежную конструкцию.
Фундамент
Любая постройка начинается с основания. Особенности фундамента зависят от материала, из которого сделана конструкция. Для деревянной постройки достаточно стандартного основания, а вот каменная беседка уже будет нуждаться в плиточном укреплении. Выберите форму конструкции. Для японского стиля характерны шести- и восьмигранники или круг. С уже готовыми эскизами постройки можно ознакомиться в интернете.
Теперь время готовить место под строительство. Нужно сделать разметку, которая будет соответствовать контурам беседки, отображая ее длину и ширину. По намеченным углам крепим вехи. Далее необходимо выполнить следующее:

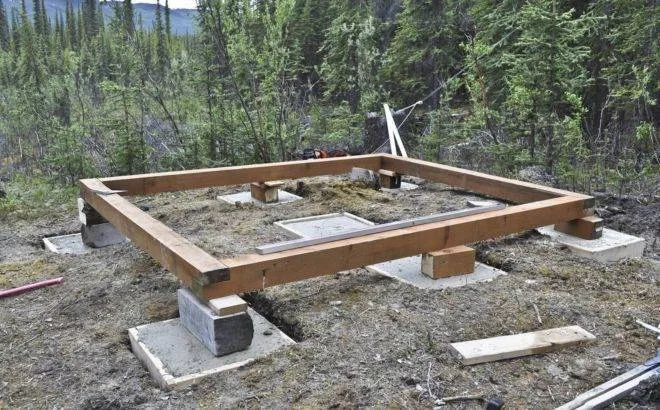

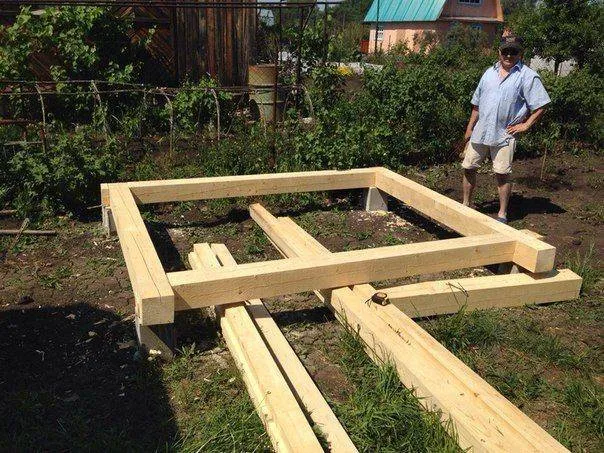

Нижняя обвязка
Для нижней обвязки нам понадобится деревянный брус 100х40 мм. Теперь все зависит от того, беседка на подиуме или сваях. Нижняя обвязка станет фундаментом под подиум или же основой для дальнейшего монтажа пола.
Далее предстоит обустройство кровли.

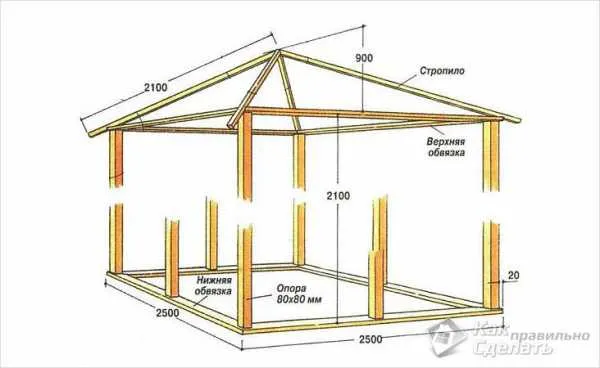

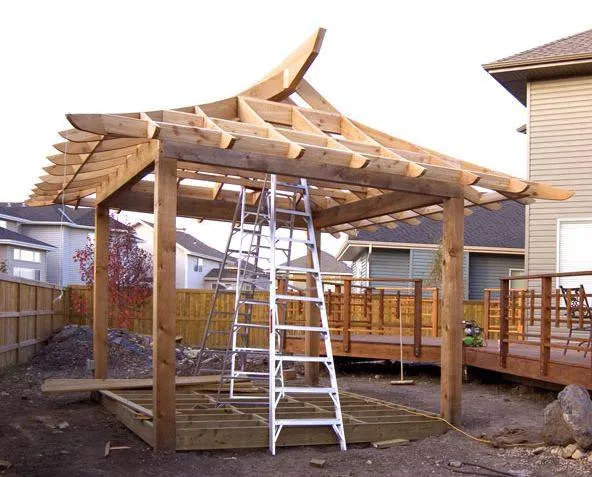

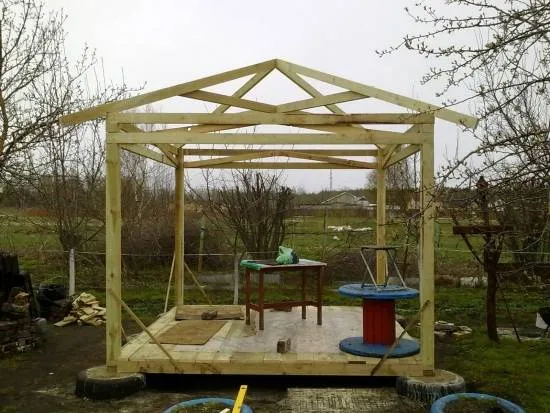

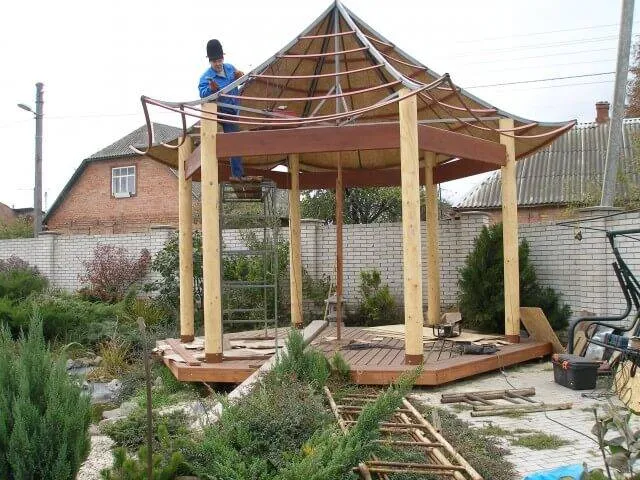

Верхняя обвязка и крыша
Нам нужно закрепить брус на верхние торцы опор. По углам балок монтируют накладки из деревянных планок, здесь будут находиться подкосы. Теперь устанавливаем стропила и перемычки. Далее набиваются планки ската, необходимые при монтаже кровли. Для купола можно сделать декоративный каркас на свой вкус.
Не забываем про обвязку
Альтанку нужно отделать вагонкой. Предварительно с обеих сторон стоек закрепляем две деревянные перекладины. На 30 см от них ставим еще по одной жердочке.

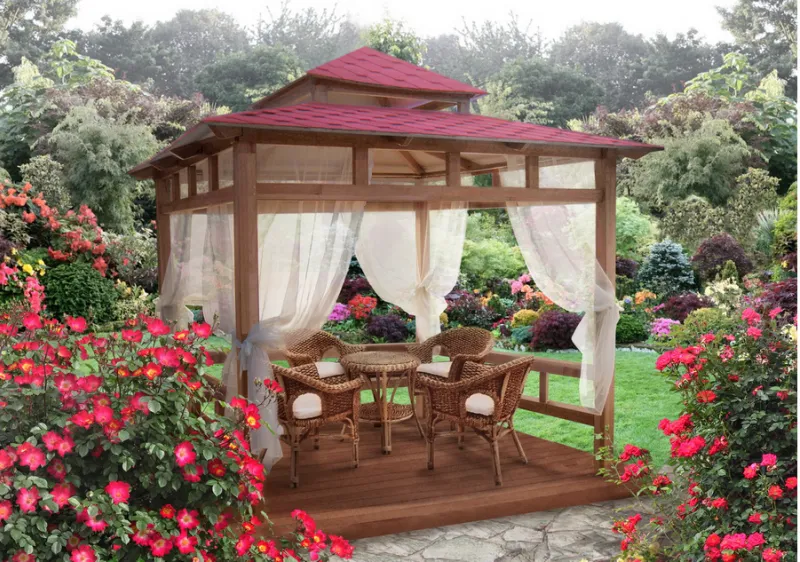

Оформление
Важный этап – декоративное оформление пагоды. Во многом именно от него зависит впечатление, которое будет производить конструкция.
В качестве декоративных компонентов уместно использовать:
В приоритете – простота линий, минимум декоративных компонентов. Позаботьтесь, чтобы не было резкого контраста цветов. Отличное решение – покрасить дерево, из которого сделана беседка. Классно смотрятся темно-вишневый, черный и коричневый оттенки.
Помимо интерьера, существенную роль играет окружающая растительность. Вблизи беседки можно посадить пионы, ирисы, плодовые деревья.

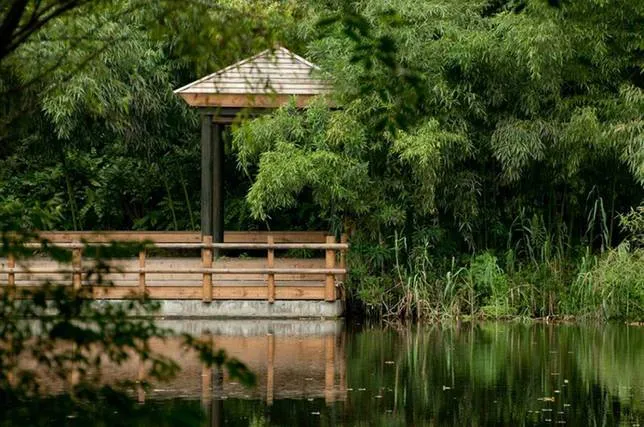

Выбор территории
Нельзя строить японскую беседку просто там, где вам хочется. Этот тип архитектурного сооружения имеет ряд требований к месту своего расположения, которые необходимо учесть:
Садовый домик в японском стиле должен гармонично вписываться в окружающий интерьер

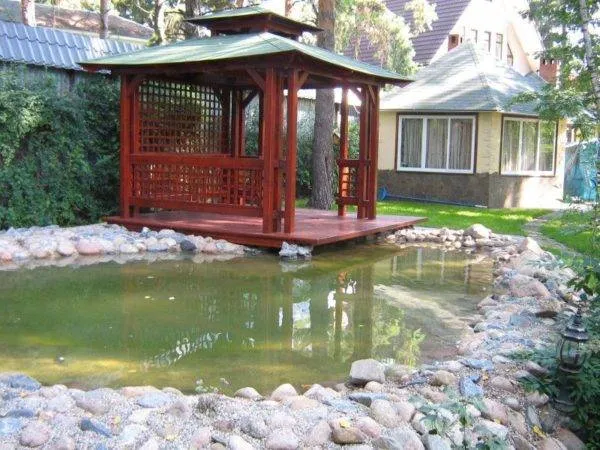

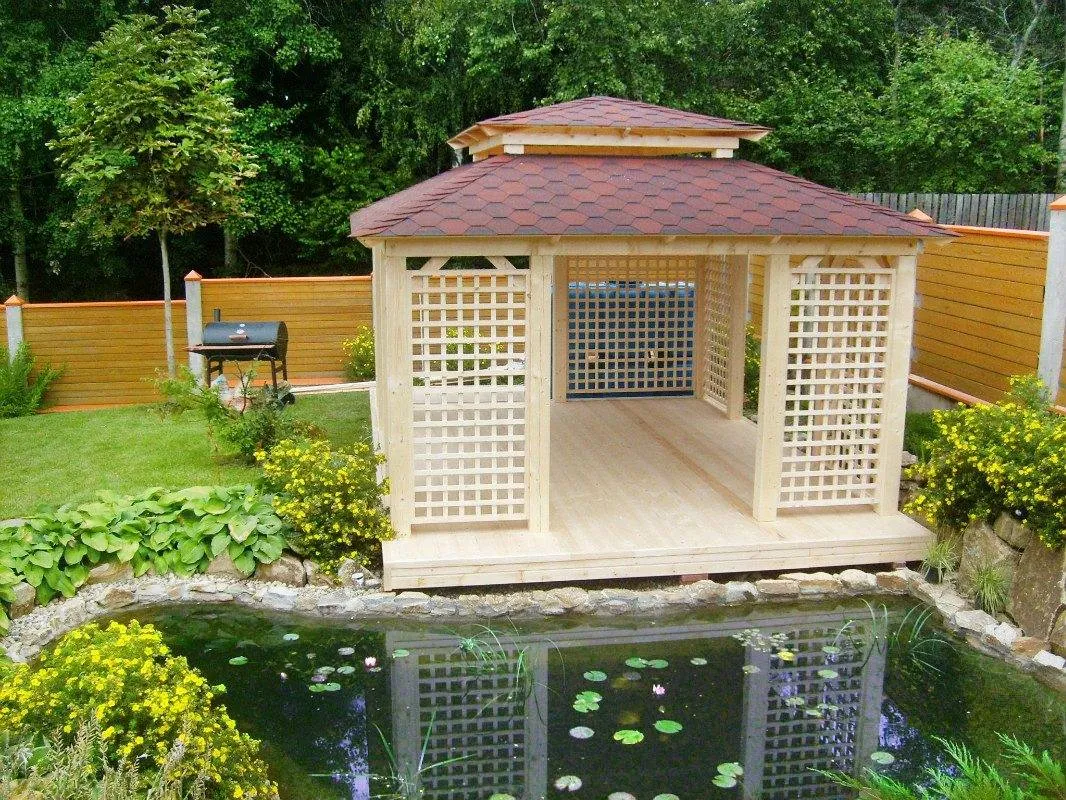

Небольшой искусственный пруд дополнит собой общую восточную стилистику
Время заняться отделкой тансу
1. Для имитации сквозных шипов выпилите из ясеневой доски заготовку размером 10×25*610 мм. Установите в фрезерный стол фрезу для скруглений радиусом 3 мм. Затем
2. Удалив фурнитуру, нанесите на все поверхности отделочное покрытие. (Мы втирали тампоном масляные составы Watco Natural и Watco Medium Walnut, смешав их в пропорции 2:1, чтобы получить желаемый цвет, а затем нанесли методом распыления три слоя нитролака.) Когда поверхности высохнут, снова закрепите фурнитуру, установите дверцы и вставьте на место ящики. Теперь расположите шкафчики-тансу так, как вам удобно.
Как выпилить полупотайные соединения без приспособлений
Чтобы делать полупотайные соединения «ласточкин хвост», необязательно покупать дорогое шипорезное приспособление для фрезера. Вы можете справиться с этой работой, имея пильный станок и ленточную пилу, и, возможно, на это уйдёт меньше времени, чем на настройку приспособления. Просто выполните описанные ниже операции. Сначала делаются шипы.
Соблюдая размеры, указанные на рис. 7, сделайте мерную планку-шаблон, соответствующую ширине передней стенки ящика, и с её помощью разметьте шипы на внешней (распиленной) стороне передних и задних стенок. Пользуясь угольником, проведите от меток линии длиной около 25 мм. Зафиксируйте малку под углом 10° и перенесите разметку на торцы деталей так, чтобы узкие грани шипов оставались снаружи ящика. Не меняйте угол настройки малки, пока не закончите выпиливание шипов. Установите в пильный станок пазовый диск (мы использовали
6-миллиметровый диск только потому, что для него имелся противоскольный вкладыш, а диск большей толщины ускорит удаление материала между шипами). Закрепите на поперечном (угловом) упоре деревянную накладку для поддержки заготовок и предотвращения сколов. С помощью малки настройте поперечный упор на угол 10°.
Сделайте вырезы вдоль одной грани двух шипов (фото L) и удалите часть материала в промежутках. Затем разверните концы заготовки на 180° и сделайте такие же вырезы на другом конце. Проделайте то же самое с остальными передними и задними стенками. Поверните головку поперечного упора на 10° в другую сторону и повторите операцию, делая дополнительные проходы, чтобы удалить материал между вырезами (фото М, N).
Разметьте и сформируйте «ласточкины хвосты». Обводя готовые шипы, перенесите разметку на боковые стенки FF (фото О). Прежде чем удалить переднюю или заднюю стенку, разметьте также базовую линию (внутреннюю сторону передней/задней стенки) на боковой стенке ящика. Ведя полотно ленточной пилы рядом с линиями разметки, сделайте пропилы до базовой линии, не заходя на неё (фото Р), затем сделайте вырезы на углах заготовки. Стамеской удалите лишний материал между «ласточкиными хвостами» (фото Q), затем попробуйте собрать ящик и подгоните соединения стамеской, если необходимо.
Заново склейте передние и задние стенки. Приклейте отпиленные ранее внешние части к соответствующим передним и задним стенкам. Дайте клею высохнуть, а затем приступайте к окончательной сборке ящиков, вставляя на место фанерные днища. Установите на каждой передней стенке удобную ручку.
Этапы изготовления
Несложно сделать беседку в японском стиле своими руками, если хотите вложить в это строение частицу своей души. Для начала нужно определиться с местом строительства, а после можно приступать к созданию фундамента. В первую очередь нужно расчистить всю площадку, избавиться от камней и мусора. После этого снимите плодородный слой грунты, и углубитесь примерно на 0.3 метра, чтобы не допустить в дальнейшем прорастание различной ненужной растительности, в том числе и сорняков.
Так как древесина является легким материалом, вы можете сделать беседку на облегченном фундаменте, и для этого подойдут даже основание свайного вида, которое вы можете немного приподнять над уровнем земли.
Для закладывания свай потребуется сделать отверстия нужного размера, обычно хватает ям квадратной формы с сечением 0.4*0.4 метра и глубиной 0.8-1 метр. В готовые ямы нужно засыпать слой песка в 10 см, утрамбовать и дополнить щебнем. Теперь можно выкладывать из кирпича или камня столбы, а для сцепления материала используйте жидкий раствор цемента, которым нужно лишь полить каждый ряд уложенного камня.
Обратите внимание, что сваи должны выступать над уровнем земли не менее, чем на 20 см., но они не должны превышать 50 см, так как из-за этого конструкция будет ослабленной. После высыхания бетона можно начать строительство надземной части:
После высыхания бетона можно начать строительство надземной части:
Когда все окончено, можно перейти к самому приятному – декорированию.

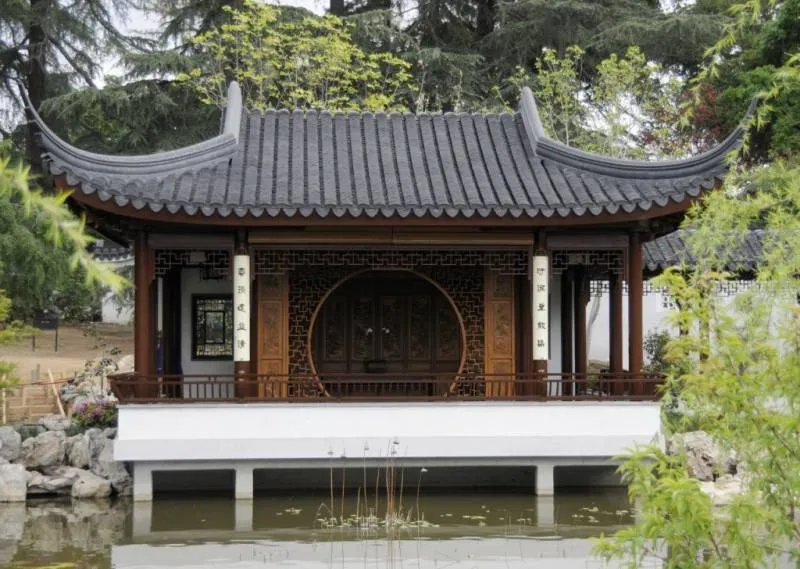

Особенности китайской архитектуры
Пагоды никогда не предназначались для жилья. И, тем не менее, они активно возводились в каждом селении, так как считалось, что пагода охраняет их от проникновения злых духов.
Причём, выбору места для постройки придавалось огромное значение. Несколько веков назад искусство ландшафтного дизайна ещё не было знакомо людям, поэтому, архитектурный ансамбль строения должен был дополняться естественным пейзажем.
Материалы для строительства пагод могли использоваться самые разные, но чаще всего это было дерево. Оно позволяло создавать оригинальные конструкции «доугун», в которых вообще не применялся крепёж. Что касается фундамента и каркаса стен — их возведение всегда производилось традиционно.
В китайском стиле: беседка у пруда
Китайская беседка в Царском Селе
Ей хотелось, чтобы красота зданий превосходила все известные образцы. Как ни странно, над проектом работал английский архитектор, но при этом он использовал чертежи, доставленные из Пекина. Завершить свой замысел в полной мере императрица не успела: из восемнадцати домиков построили только десять.
Её преемник Павел I, не разделял стремлений матери и после её смерти вообще приказал разобрать домики и пустить материалы на другую постройку. К счастью, его приказание так никто и не исполнил: китайскую деревню достраивали и перестраивали в двадцатых годах XIX века, потом реставрировали. Что получилось в итоге, вы можете видеть на фото сверху.
Отличительные черты беседки в японском стиле
Рассмотрим, чем японский садовый домик отличается от других построек своего класса:
Погодными условиями. В Японии преобладает тёплый климат с сильными проливными дождями. Так что крыша должна быть достаточно надёжной, чтобы выдержать большое количество обрушивающейся с неба воды;

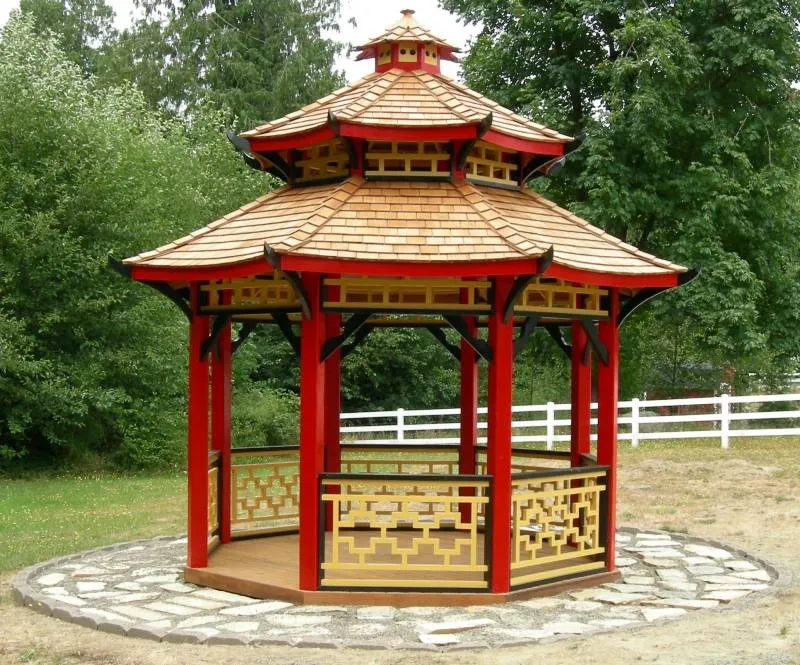

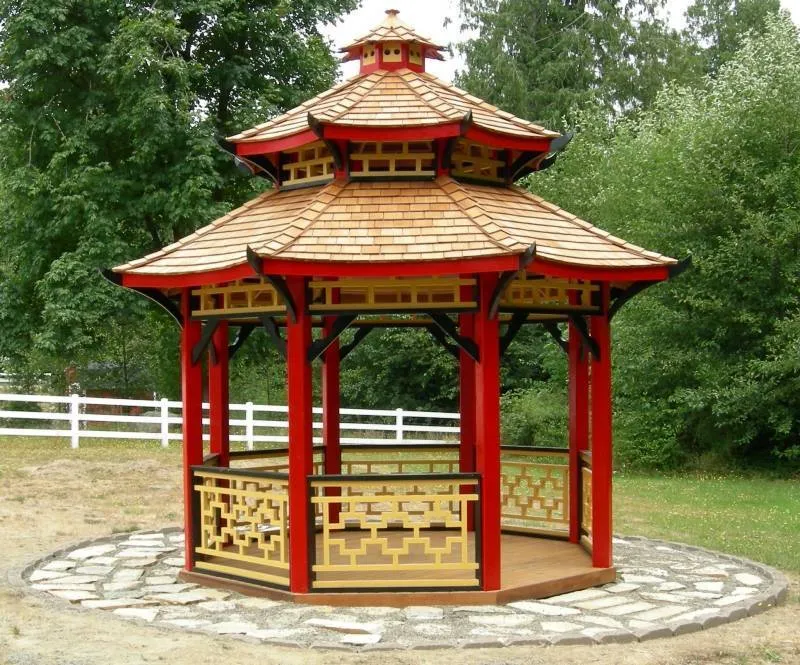

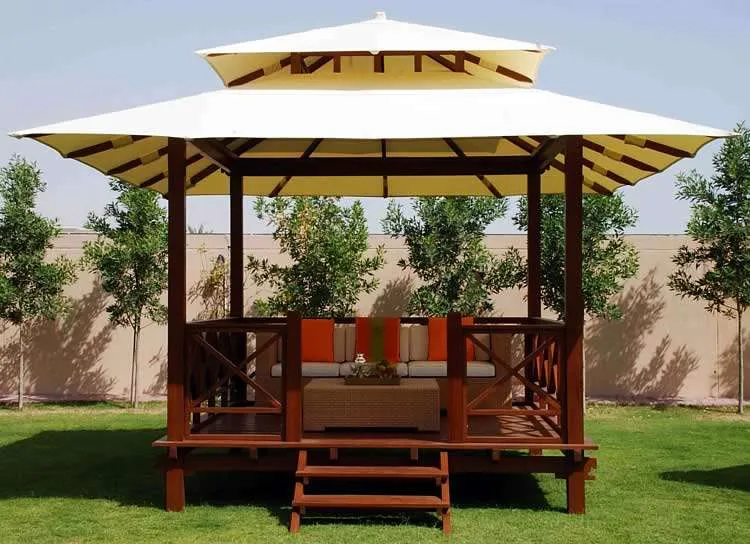

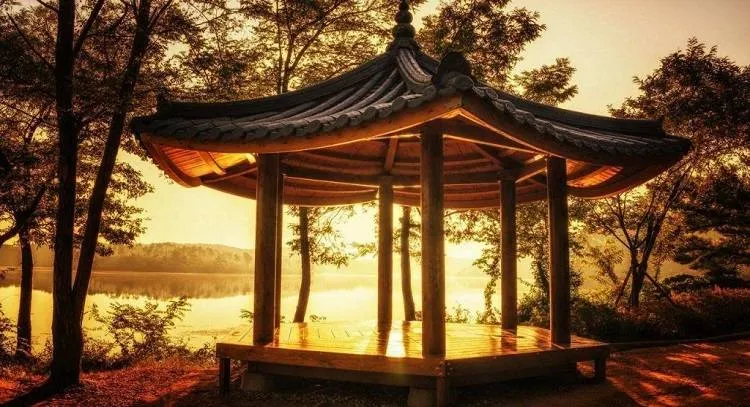

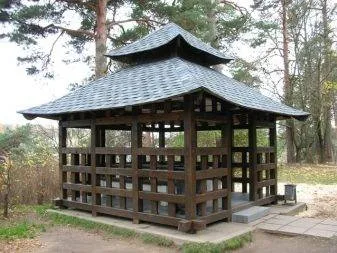

Беседка-пагода выдержит самые сильные проливные дожди
Философией японцев. По их убеждениям именно такие кровли символизируют умиротворение и спокойствие, так необходимые для мест уединения и отдыха;

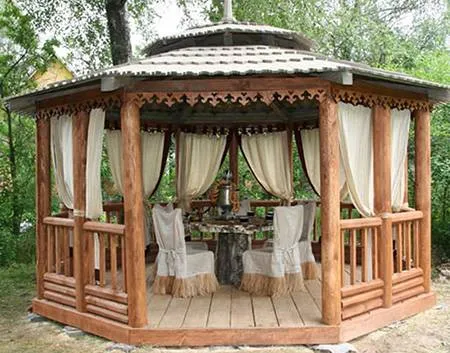

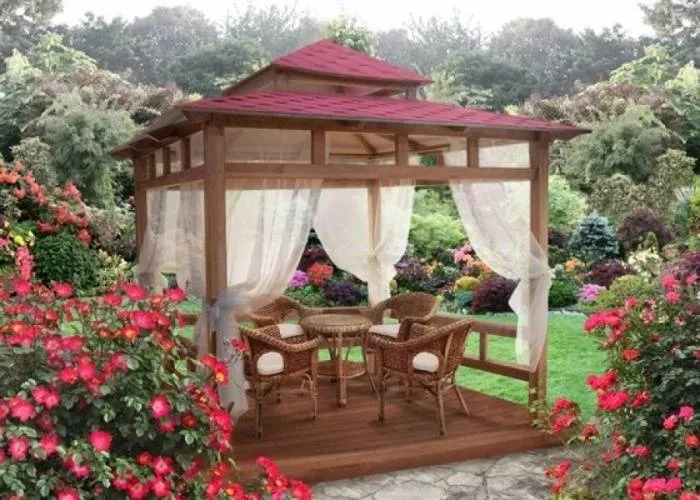

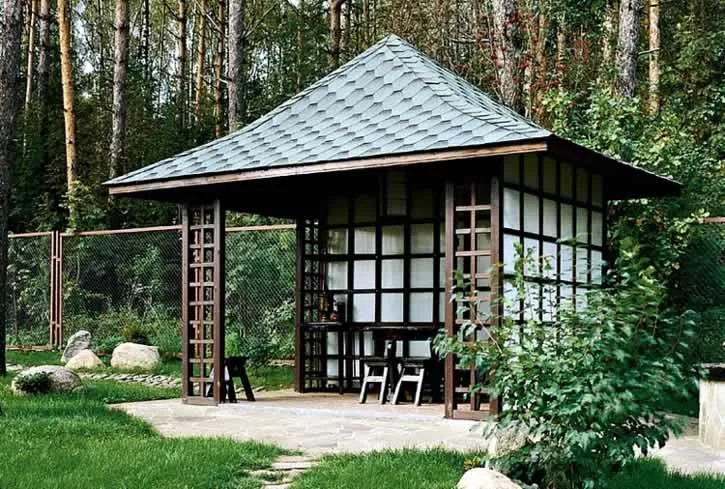

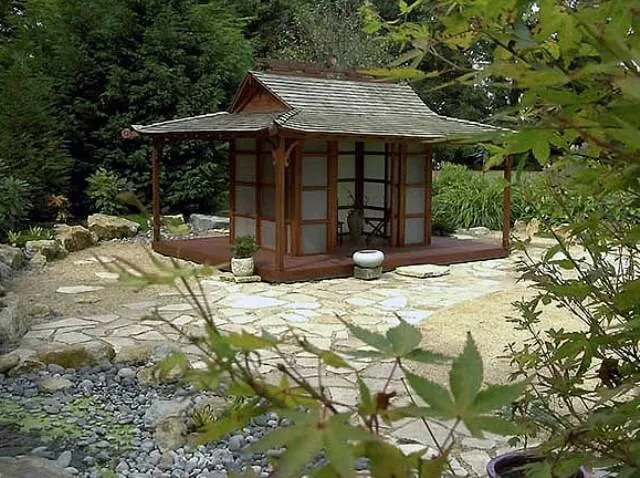

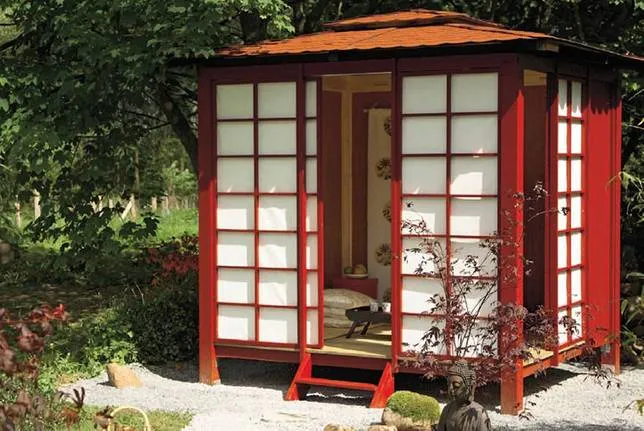

Практически полное отсутствие стен и льняные шторы – классический дизайн японской беседки

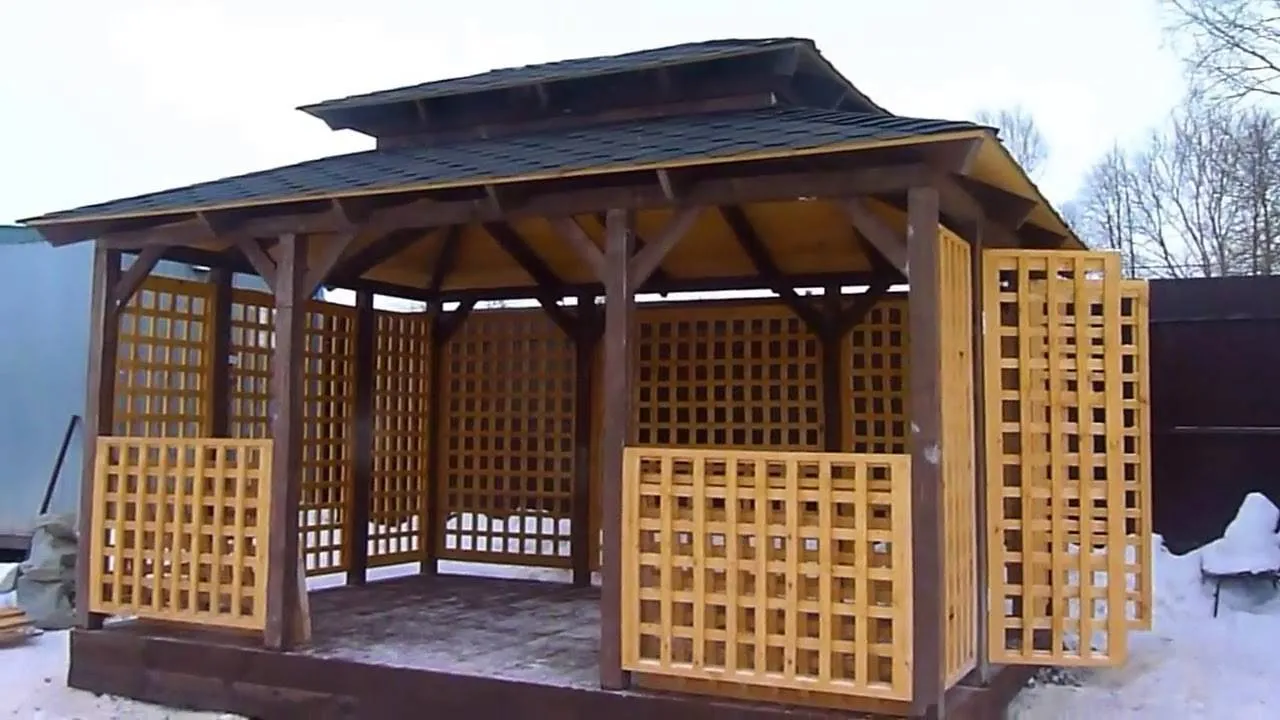

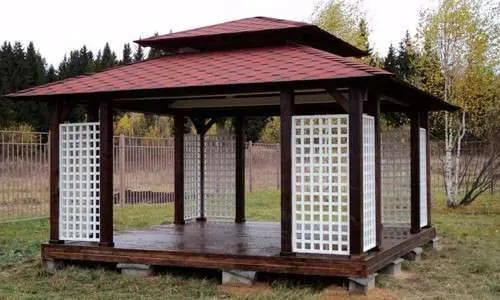

Решётки практичнее для наших погодных условий, чем шторы

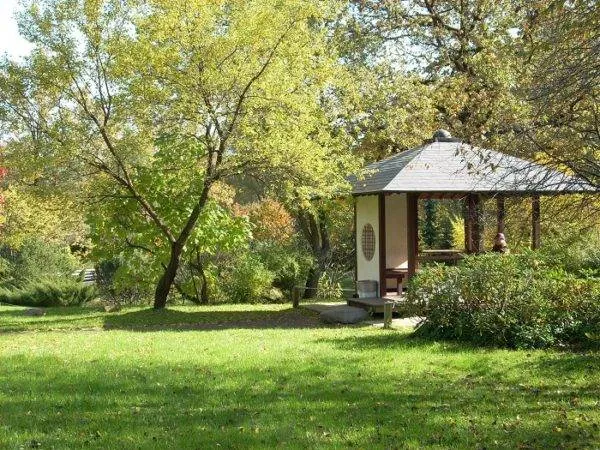

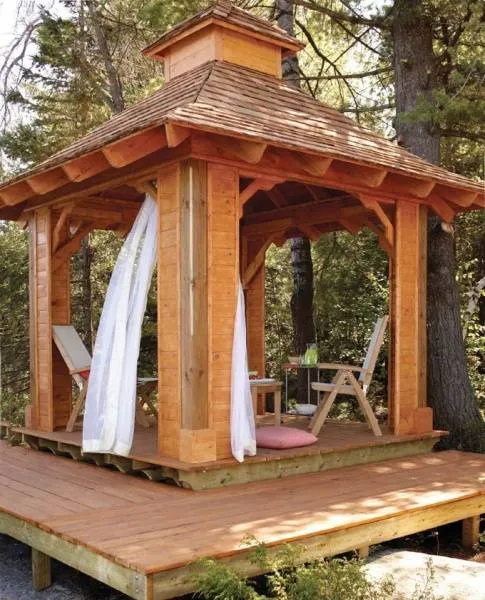

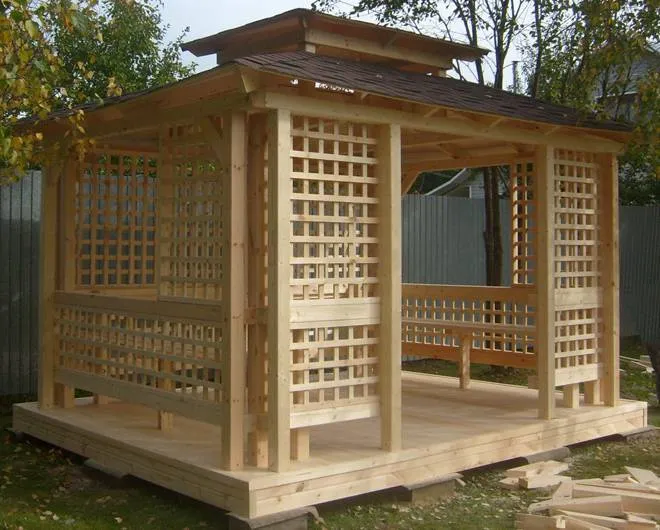

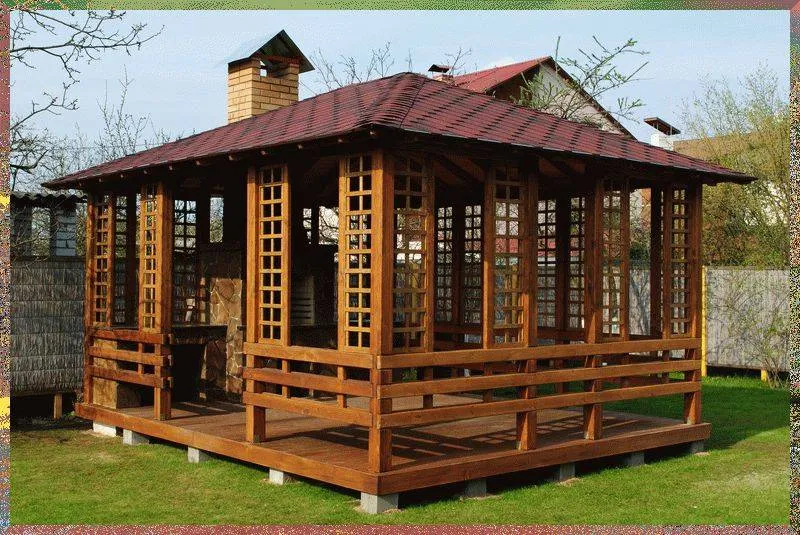

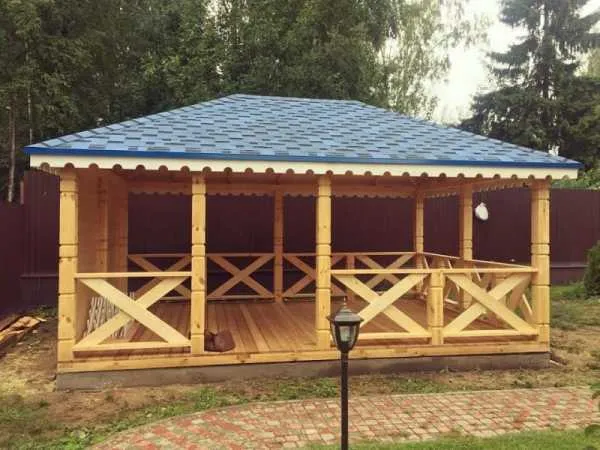

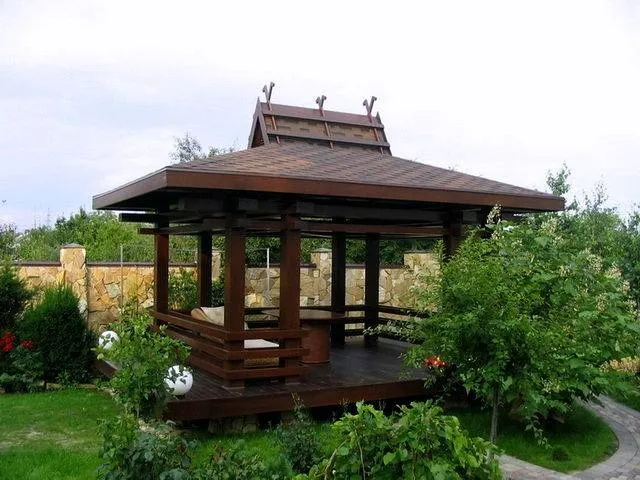

Деревянная постройка гармонично вписывается в интерьер сада

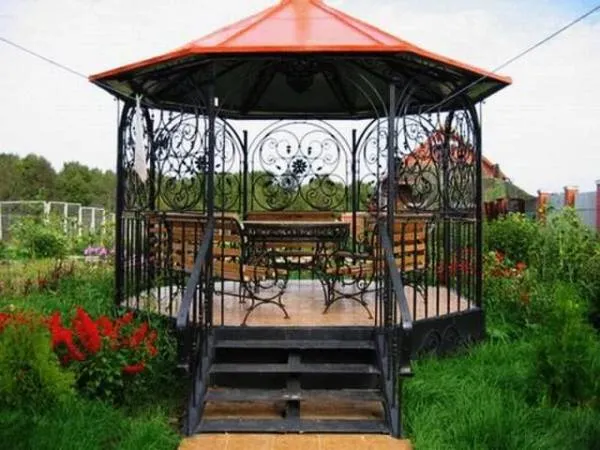

Кованые беседки
Это самые красивые беседки. Ещё задолго до образования дачной культуры декоративные садовые конструкции весьма ценились загородными жителями. Сегодня кованые беседки тоже в моде.Создавать их можно в комбинации с деревом, кирпичом или камнем.
Самыми красивыми и изящными получаются металлические кованые беседки. Садовые беседки с ажурным рисунком открывают вид на просторы дачного участка. Форма декоративной дачной постройки может быть прямоугольной, круглой, шести или восьмиугольной. И только опытные профессиональные дизайнеры могут выполнить сложную ковку.
Фундаментом для ажурных беседок может служить монолитная лента или столб. При этом чаще используют именно столбчатое основание. Кованые беседки, как и обычные, требуют ухода. Своевременное устранение проблем, а также периодическая покраска металлического изделия поможет сохранить его на более долгий срок эксплуатации.
Фото различных вариантов

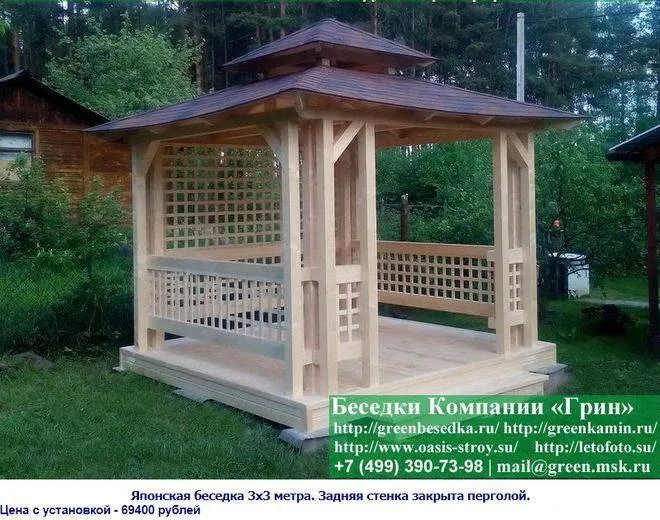

Из дерева
Благородный строительный материал — древесина, является самым популярным ресурсом для возведения беседок. Японское направление культуры также отдало ему своё предпочтение.
Если присмотреться к японским сооружения подобного формата, то в большинстве случаев основа будет состоять из бруса (100 на 100 мм или 150 на 150 мм). Для декоративной решётки используются обычные деревянные рейки, а обшивка и вовсе может отсутствовать.
Поэтому сразу же удивляться чудесным архитектурным особенностям данного стиля не стоит.
Возможно, в самой Японии используют какие-нибудь типичные для них материалы, но в странах СНГ нашли прекрасную альтернативу — эстетичную и надежную.
С интересным ландшафтным дизайном
Красивые и уютные беседки поражают не только интерьерными и экстерьерными особенностями, но и окружающим их пространством. В случае с японским стилем очень уместно использовать водоёмы и каменные декорации, с их помощью создается прекрасный ландшафтный дизайн.
Для дачи
Наиболее простые и дешевые варианты не выделяются каким-то «шиком». Их даже японскими можно назвать с натяжкой. Но всё же их форма отличается от стандартных российских беседок
Именно на эти постройки обратят внимание в первую очередь гости, так как они действительно ещё не приелись
Простота в совокупности с дешевой себестоимостью, которая приятно радует хозяев и гостей. Это ли не прекрасная идея организации зоны отдыха для дачного участка?
Отличительные черты беседки в японском стиле
Рассмотрим, чем японский садовый домик отличается от других построек своего класса:
Погодными условиями. В Японии преобладает тёплый климат с сильными проливными дождями. Так что крыша должна быть достаточно надёжной, чтобы выдержать большое количество обрушивающейся с неба воды;

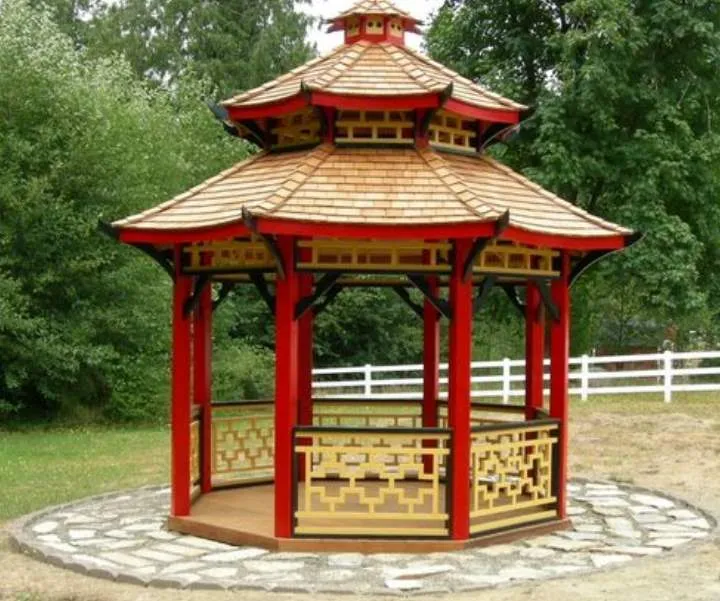

Беседка-пагода выдержит самые сильные проливные дожди
Философией японцев. По их убеждениям именно такие кровли символизируют умиротворение и спокойствие, так необходимые для мест уединения и отдыха;

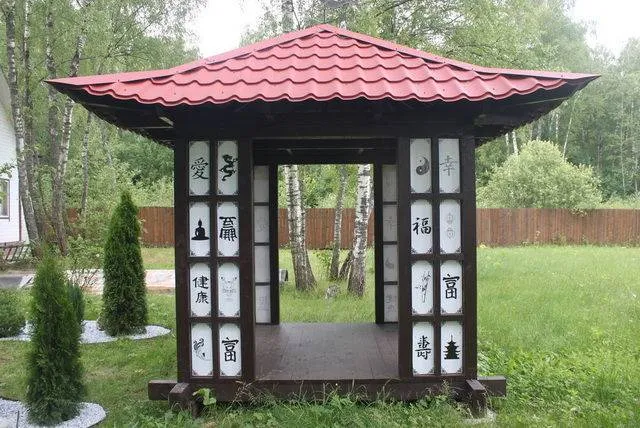

Практически полное отсутствие стен и льняные шторы – классический дизайн японской беседки
Решётки практичнее для наших погодных условий, чем шторы
Деревянная постройка гармонично вписывается в интерьер сада
Выбор места расположения
Если размещение классических конструкций и навесов допустимо в любом удобном месте, то восточный стиль этого не приветствует. Существует несколько основных критериев выбора места для японской беседки:
Учет всех этих принципов позволит посетителям вашего восточного уголка максимально укрыться от жаркого солнца. Для любителей все делать своими руками будет полезной эта статья.

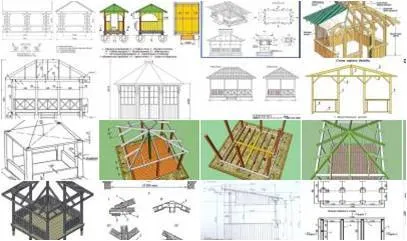

Проекты беседок – строим своими руками
Чертеж беседки из дерева, 6 гранная конструкцияСхема основание и крыша 6 угольной постройкиЧертежи 8 угольной вытянутой конструкции
Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.
Схема, как построить беседку в японском стилеСхема сборки деревянного домика грильБеседка своими руками чертежи, фото конструкции из металлаБеседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркасаЧертеж, как сделать беседку на даче своими руками
Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита. Чертеж беседки из металла, фото простой конструкции с элементами ковки
Чертеж беседки из металла, фото простой конструкции с элементами ковки
Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.
Шестиугольная конструкция из металлопрофиля
Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.
Чертеж сварной переносной конструкции с поликарбонатной крышейБольшой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами
Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.
Чертеж деревянной беседки, поперечный разрез восьмигранной конструкцииЛетняя конструкция из поликарбоната, схема как сварить каркас из металлаЧертеж деревянной постройки из бруса, украшенной деревянной решеткойЗакрытая конструкция с решеткой, проект шестигранной постройкиСхема бревенчатой постройки в русском стиле
Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.
Чертеж односкатной постройки из брусаЧертеж комбинированной летней постройки с мангалом, размещение основных зон
Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.
Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства
Особенности интерьерного дизайна
Японский стиль имеет свои особенности, которые выделяют его среди прочих направлений. Наиболее важные элементы перечислены в списке ниже.

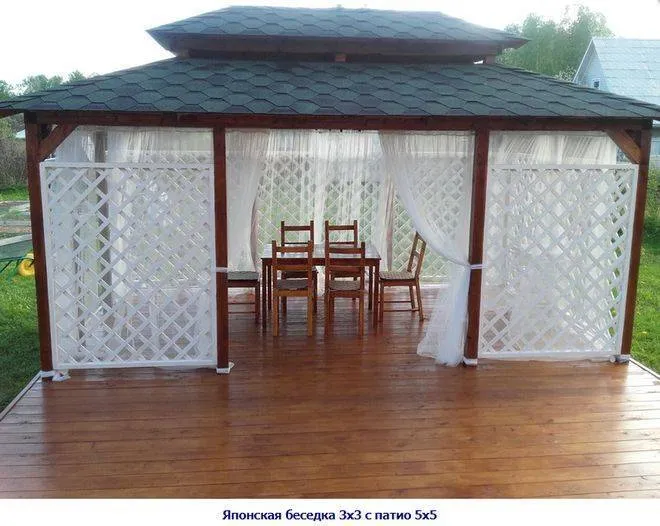

Беседка с патио (площадкой при входе)
Требования стиля прекрасно подходят к российской культуре. Нет нужды покупать дорогие элементы, всё ограничивается бюджетными строительными материалами и украшениями. разве что форма крыши может вызвать некоторые сложности, об этом моменте мы ещё расскажем.
Источник
Что означает буква G на чертеже?
Буква G на чертеже может означать различные вещи, в зависимости от контекста. Некоторые возможные значения буквы G на чертеже:
- G — обозначение размера резьбы, например, M5x0,8G, где G указывает на место нахождения дополнительного уплотнительного кольца;
- G — обозначение группы деталей, например, G1 — группа деталей первого типа, G2 — группа деталей второго типа и т.д.;
- G — обозначение границы детали или объекта на чертеже, например, линия G указывает на границу объекта.
Также могут быть и другие значения буквы G на чертеже в зависимости от стандарта и нормативной документации, которыми руководствуются при разработке чертежа.
