Конструкция крыши — особенности и устройство

В составе любого здания, будь то жилое помещение или другое, крыша играет ключевую роль. Её задачи включают защиту от внешних воздействий, обеспечение конструкционной целостности и придание эстетической привлекательности. Естественно, при планировании и создании этой важной конструкции необходимо строго следовать технологическим нормам и правилам.

Устройство формы скатов крыши

Наиболее распространенным вариантом в строительстве частных жилых домов является двухскатная или вальмовая крыша, так как является наименее затратной с точки зрения денег и сложности работ

Главные требования при ее устройстве выдвигаются к форме крыши: двухскатная крыша должна иметь скаты прямоугольной формы, а вальмовая – треугольной или формы равнобедренной трапеции.

Выдвигаются эти требования по простой причине: все материалы для кровельных работ выпускаются в форме прямоугольников (металлочерепица, шифер).

Если двухскатная крыша будет неправильной формы, то на кровле проявятся непокрытые участки разных форм. При несоблюдении формы устройство вальмовой крыши будет производиться с огромным количеством отходов материала, потому что поделенный по диагонали лист шифера отлично подгоняется с двух сторон крыши, если ее скаты имеют правильную форму. В противном случае, вторая часть листа идет в утиль.

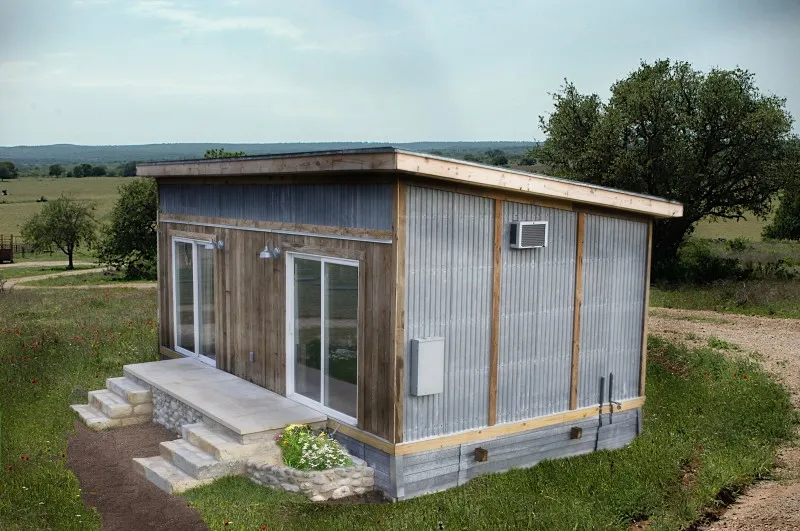

Плоская крыша

Требует тщательного монтажа и последующего обслуживания. Обязательно оборудование системой водосливов. Под домом с такой крышей должен быть надёжный фундамент. Иначе просадки приведут к уходу уклонов и протечкам. Зато на такой крыше можно оборудовать площадку для отдыха.

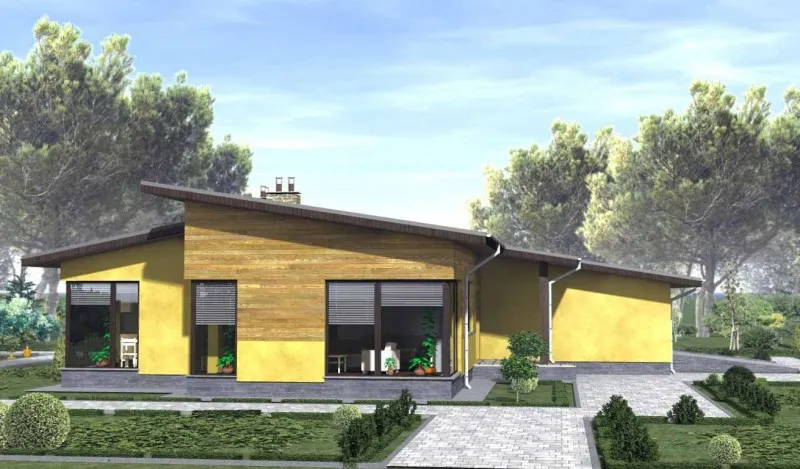

Односкатная крыша

Самая простая по устройству. Обычно используется для небольших построек, потому что стропила большой длины получаются слишком массивными. Пространство под такой крышей неудобно для оборудования обитаемого чердака.

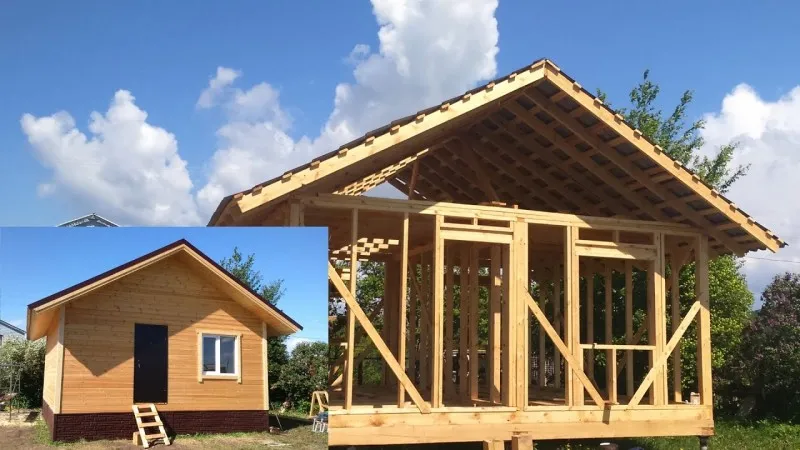

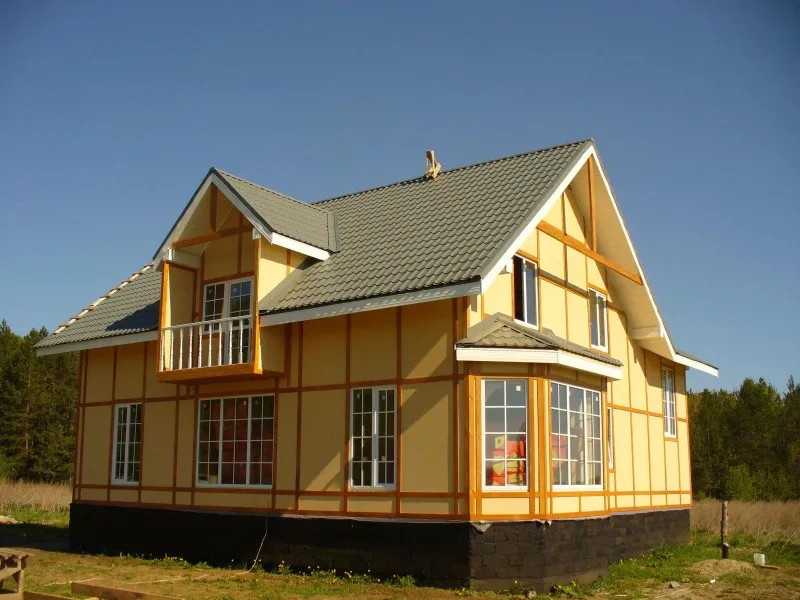

Двускатная крыша

Самый популярный вариант в средней полосе и северных регионах. Устройство двускатной крыши отличается простотой конструкции.

Обеспечивается большой уклон крыши, так что снег в зимнее время не задерживается и не создаёт дополнительную нагрузку. Чердачное пространство обычно достаточно для оборудования там дополнительных комнат.

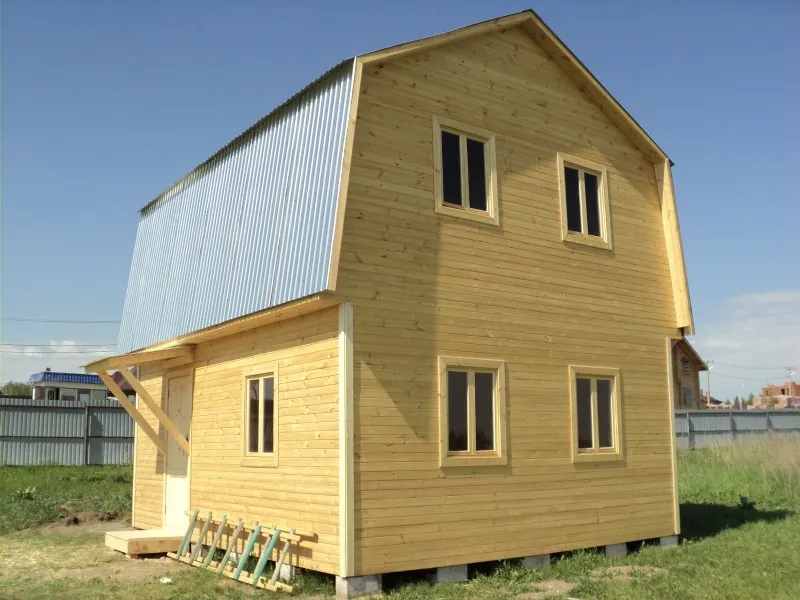

Мансардная крыша

В верхней части имеет небольшой уклон. Далее делается излом, после которого крыша опускается под острым углом. Такая крыша сложна конструктивно, но позволяет значительно увеличить пространство чердака.

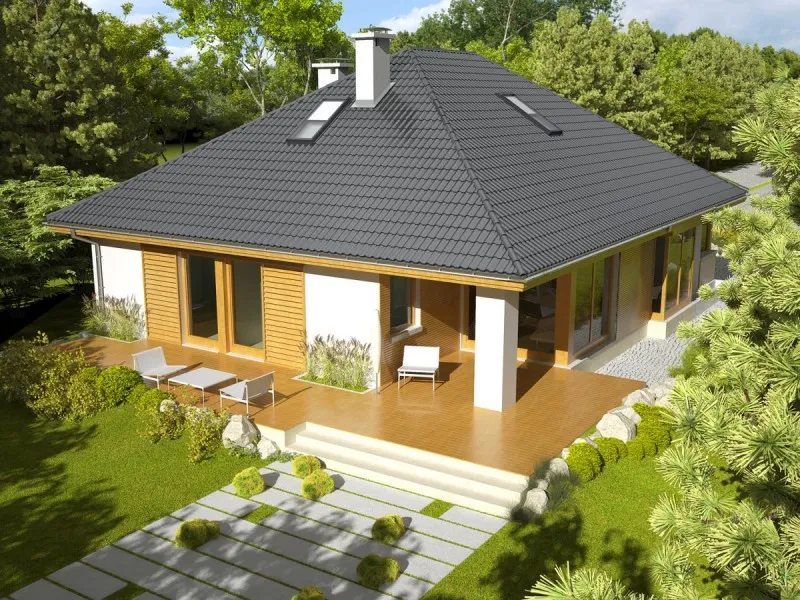

Четырёхскатная крыша

Также называется вальмовой. Отсутствуют фронтоны. Похожа на двускатную крышу, у которой с торцов сделаны ещё два ската. Популярна в южных регионах, поскольку хорошо выдерживает повышенные ветровые нагрузки.

Любое конструирование по сути является поиском компромисса между многими факторами: стоимостью, технологичностью, весом, прочностью, различными потребительскими качествами.

А у потребителей строительных услуг бывают разнообразные требования и эстетические пристрастия. В результате схемы устройства крыш разнообразятся дополнительными видами, например полувальмовыми, многощипцовыми (многоконьковыми, ендовыми), купольными, шатровыми.

Элементы кровельной конструкции

Будем рассматривать только скатные крыши, потому что на плоских кровля и есть сама крыша. Итак, переходим к разбору каждого элемента по отдельности.

Обрешетка

Необходимо отметить, что на скатных крышах устанавливают две их разновидности: разряженные и сплошные. Первые – это уложенные доски или деревянные рейки, между которыми обязательно оставляется промежуток. Он называется шагом установки и у него нет стандартных параметров. Все зависит от того, каким материалом кровля будет покрываться. В данном случае, чем плотнее кровельное изделие, чем оно прочнее, тем больше шаг.

К примеру, если кровля покрывается профнастилом марки С8, то шаг обрешетки не превышает 30-40 см. Если покрытие ведется асбестовым шифером, то расстояние увеличивается до 80-100 см. Если укладывают на кровельную конструкцию профнастил марки Н140, то разбег элементов обрешетки может быть до 3 м.

В этом плане штучные кровельные материалы требуют совершенно другого подхода к формированию обрешеточной конструкции. К примеру, под металлочерепицу обрешеточный каркас монтируется с шагом 35-40 см. Потому что это расстояние между опорными профилями самого кровельного материала. К тому же надо добавить, что у разных производителей этот параметр разный. Поэтому очень важно сначала ознакомиться со спецификой установки металлочерепицы определенной модели, а уже после переходить непосредственно к практическим действиям.

То же самое надо сказать о черепице керамической или песчано-полимерной. Здесь также основную роль играет ширина устанавливаемых плиток или панелей. Именно под них и определяется шаг установки обрешетки.

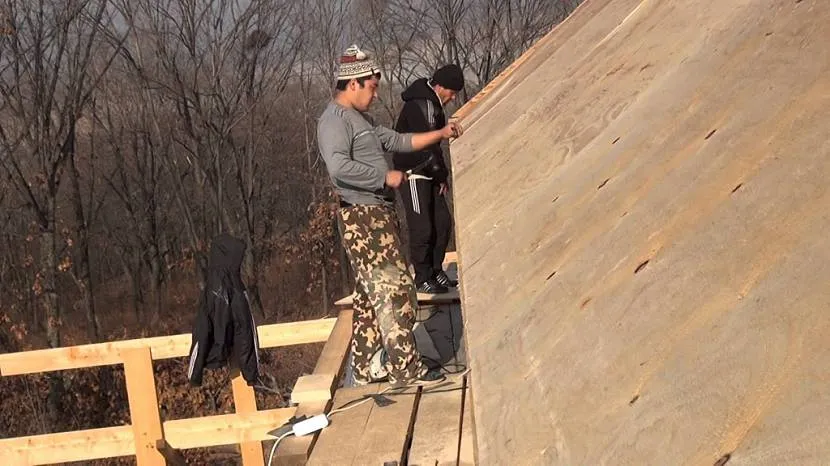

Сплошной вид обрешетки – это доски или плитные (листовые) материалы, которые укладывают на стропильную систему без зазора. То есть зазор присутствует, но он незначительный – в пределах 0,8-1,0 см. Его назначение – компенсировать влажностное и температурное расширение пиломатериала или древесных плит. Его так и называют – компенсационный зазор.

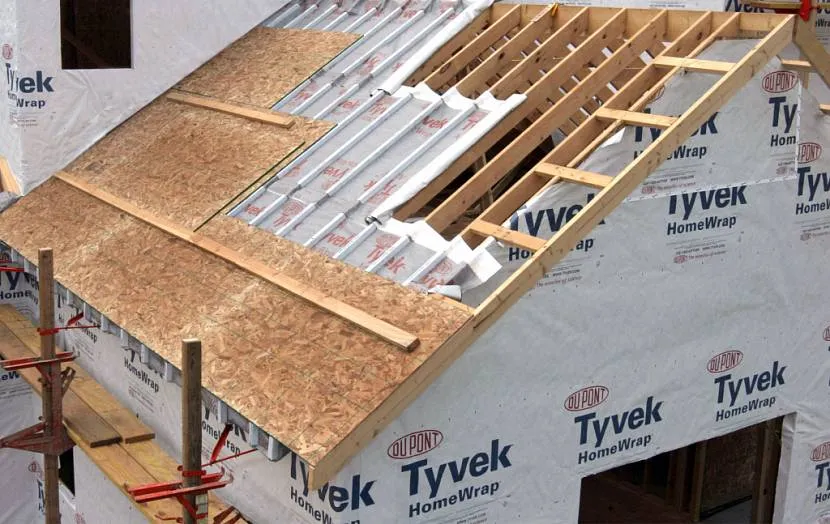

Сегодня многие мастера отдают свое предпочтение именно плитным или листовым материалам, с помощью которых формируют сплошную обрешетку. Для этого применяют в основном влагостойкую фанеру или плиты ОСП-3, то же влагостойкие. Есть определенные требования к технологии укладки плит:

• Монтаж надо проводить в разбежку сосмещением в половину листа (плиты) так, чтобы на крыше образовалась конструкция расположения в шахматном порядке.

• Под каждый лист должно попадать, как минимум, три стропильные ноги: одна посередине, две по краям.

• Стыковаться соседние плиты должны обязательно на стропиле.

• Крепление проводят саморезами по дереву, длина которых должна превышатьтолщинуплит в два раза.

Обычно сплошную обрешетку выбирают в том случае, если кровельный материал не достаточно плотный. К примеру, битумная черепица, рулонная кровля, профнастил из тонкого листового железа, устанавливаемый на пологие крыши.

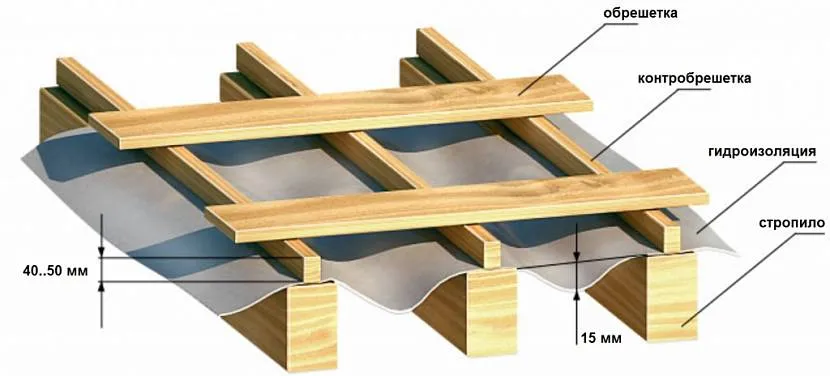

Контробрешетка

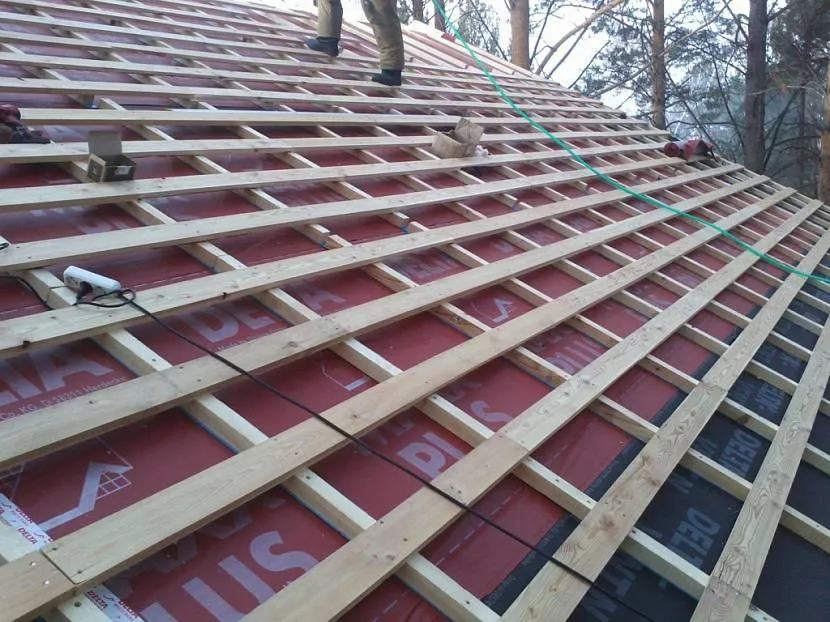

С этим элементом кровельной конструкции все понятно. По сути, это деревянные бруски, которые укладывают по стропильным ногам не поперек, как обрешетку, а вдоль. К ним же она и крепится саморезами по дереву. Обычно для этого используют бруски сечением 50х50 мм. Они хорошо выдерживают нагрузки от кровли и снежного покрова.

В принципе, больше сказать об контробрешетке и нечего. Хотя надо добавить, что эти бруски являются своеобразным прижимным устройством для гидроизоляционной мембраны, которую укладывают под них. То есть увеличивается герметичность гидроизоляционного слоя.

И еще один момент, он касается требований установки контробрешетки на участке формирования ендовы. Необходимо крайние бруски устанавливать на расстоянии 15 см от оси ендовы. Таким способом увеличивается проходимость воды по ендове, плюс этот участок меньше замусоривается.

Что касается формирования контробрешетки в кровельной конструкции под керамическую черепицу, то специалисты рекомендуют выбирать бруски разного сечения. Все дело в том, что черепица – материал очень тяжелый, поэтому на нижнюю часть кровельной конструкции он будет давить с большой нагрузкой. Поэтому нижние бруски должны быть большими, верхние с меньшим сечением.

Гидроизоляция

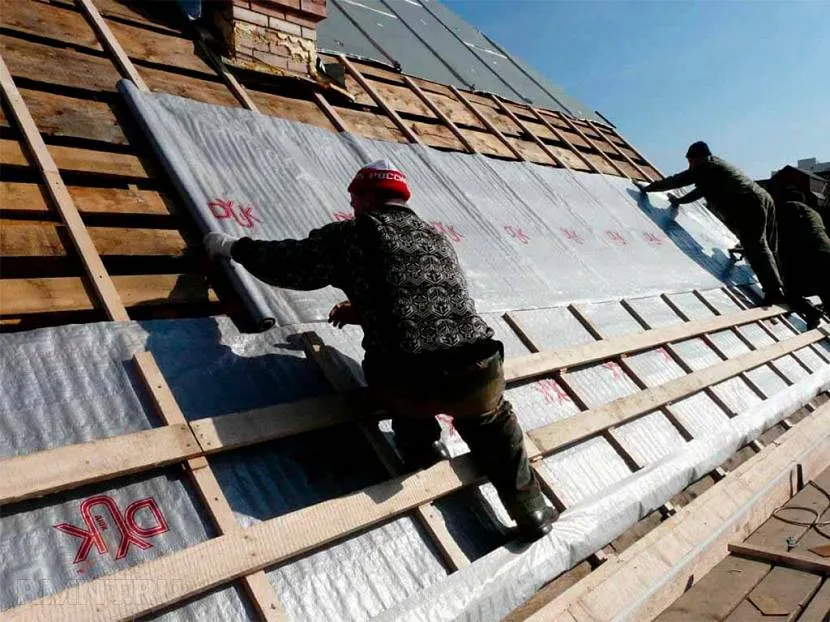

Еще совсем недавно эту роль выполнял рубероид. Сегодня ему на смену пришли более прочные материалы рулонного типа с длительным сроком эксплуатации. Изготавливают их на основе стеклохолста, который с двух сторон обрабатывают битумно-полимерным составом.

Укладывают гидроизоляционный слой на стропильную систему, к ней и крепят или саморезами, или мелкими гвоздиками с широкой шляпкой, или металлическими скобами, используя степлер. Раскатывают рулоны полосами поперек стропильных ног, начиная от свеса крыши до конька. При этом укладывают их внахлест в размере 10-30 см. И чем круче скат кровли, тем меньше нахлест материала.

Единственная задача гидроизоляционного слоя – выдержать протечки, которые по каким-то причинам образовались. То есть кровельный материал дал течь по причине неправильного монтажа или брака самих изделий.

Кровельный материал

Технология устройства скатной кровли основано на точно проведенных строительных процессах, связанных с монтажом каждого слоя по отдельности. Но наиважнейшим критерием определения высокого качества сооружения кровельной конструкции – это монтаж ее покрытия.

На какие критерии надо обращать внимания, выбирая кровельный материал:

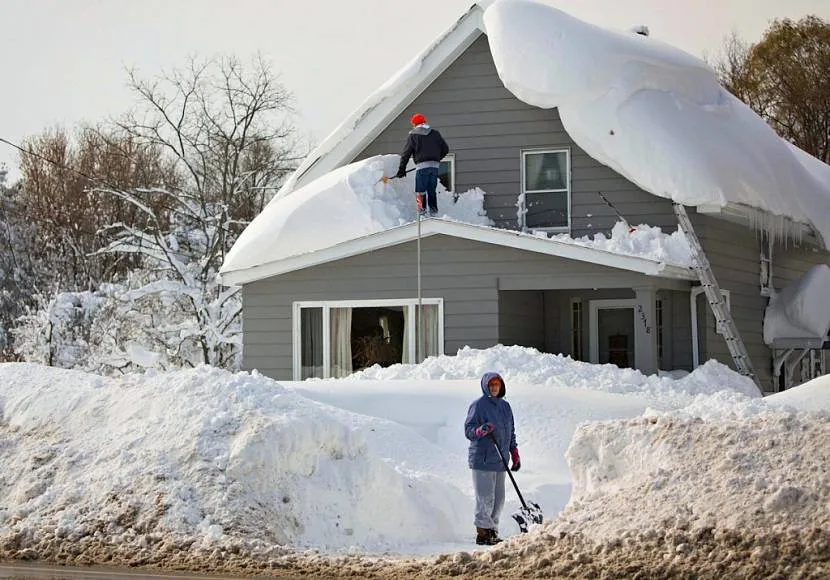

• Суммарная нагрузка. То есть кровельное покрытие должно выдерживать снежный покров, который образуется на скатах крыш, и порывы ветра. При этом сам материал не должен создавать высокие нагрузки на стропильную систему и другие элементы кровли.

• Материал должен обладать серьезными эксплуатационными характеристиками: механической прочностью, долговечной службой, коррозионной стойкостью, противопожарными качествами и прочими не менее значимыми характеристиками.

• Выбирая кровельный материал, надо в первую очередь принять во внимание конфигурацию крыши. Потому что не все представленные на рынке изделия можно использовать для покрытия крыш сложной формы.

• Назначение строения. Чтобы вы поняли, к примеру, если кровельный материал выбирается для покрытия крыши основного дома, то важнейшим критерием выбора будет долговечность выбранных стройматериалов. Если стоит задача – покрыть крышу хозяйственной постройки, то за основу чаще берется экономия.

• Цена. Этот критерий – один из важных. Он складывается из стоимости самого кровельного материала и услуг по его монтажу.

• И еще один немаловажный аспект выбора – эстетичность будущей конструкции.

А теперь кратко пробежимся по кровельным материалам, которые сегодня чаще всего используют для покрытия крыш частных домов.

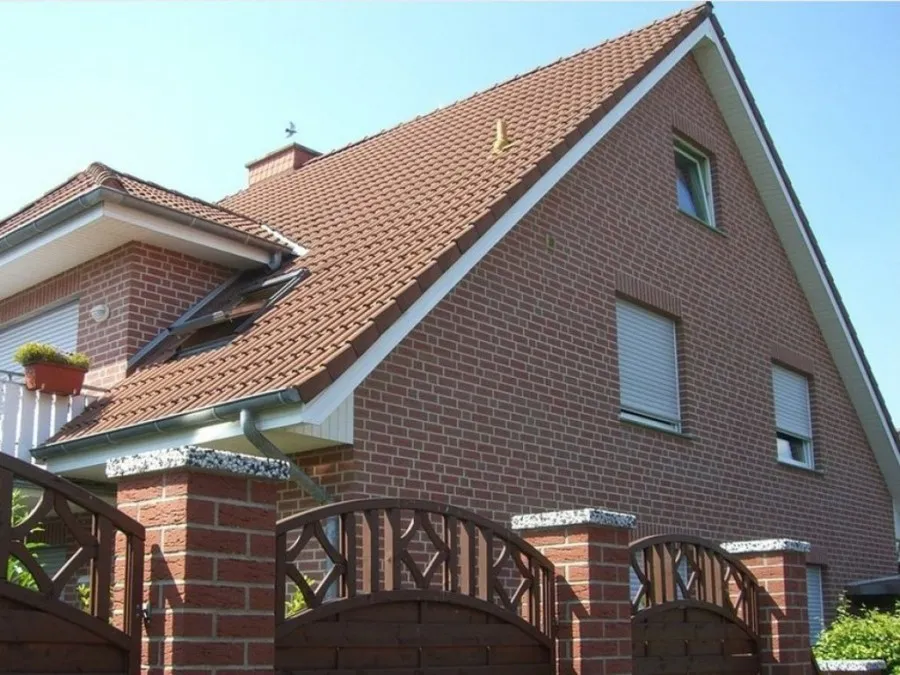

Кровля из черепицы

Черепица — классическое наборное кровельное покрытие, которое укладывается внахлест на основание (обрешетку) и может быть выполнено из разных материалов. Чем тяжелее черепица, тем меньше должен быть наклон ската. Напомним, для плоских кровель черепица не применяется.

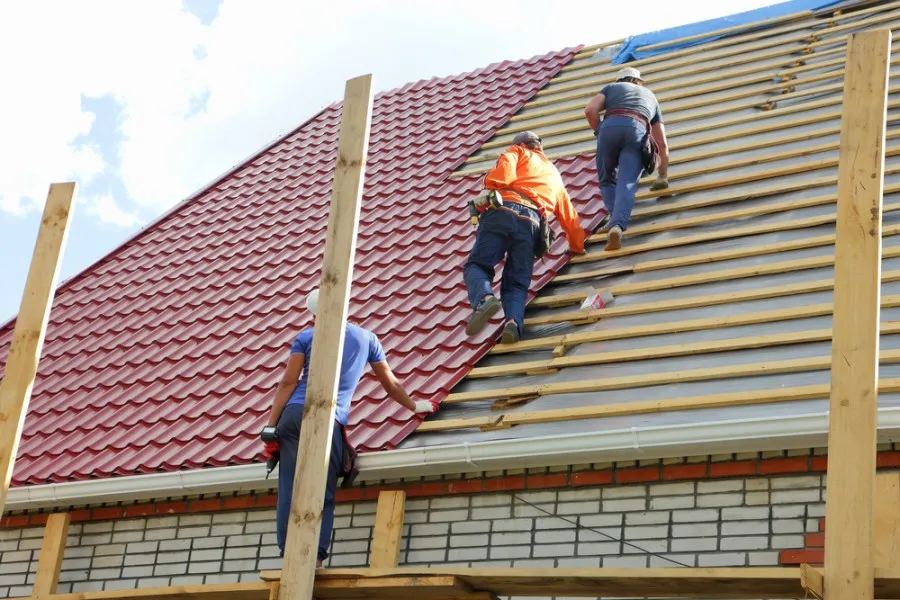

Металлочерепица представляет собой на данный момент стальные профильные пластины с защитным полимерным покрытием. Срок службы металлической черепицы составляет 20–30 лет. Стоимость — приблизительно 396 рублей за м2.

Керамическая черепица в силу своей высокой стоимости в настоящее время используется лишь в 5–10% зданий — частных домах и небольших коммерческих постройках. Керамическая черепица тяжелее металлической, что повышает требования к несущим конструкциям. Ее преимуществами являются длительный срок службы — до 100 лет, экологичность и высокие эстетические качества. Стоимость — около 679 рублей за м2.

Цементно-песчаная черепица. Более распространенный вариант натуральной черепицы, который не требует при изготовлении дорогостоящего обжига и в результате стоит дешевле. Сохраняет все достоинства керамической черепицы, при этом имеет массу вариантов окрашивания и весит почти в два раза меньше. Стоимость — примерно 509 рублей за м2.

Композитная черепица. Инновационное многослойное покрытие, сочетающее в себе положительные свойства металлической и керамической черепицы. Пластины композитной черепицы имеют стальную основу, на которую нанесены слой из алюцинка, гранулы натурального камня и специальная глазурь, предотвращающая осыпание каменной крошки. В результате получается прочное, легкое покрытие, которое по эстетическим качествам не уступает керамической черепице. Кроме того, в отличие от обычной металлочерепицы, структура композитной черепицы обеспечивает необходимую шумоизоляцию для мансардных этажей с любой площадью кровли, а в отличие от керамической кровли — материал может выдержать любое количество циклов попеременного замораживания и оттаивания, т.е. не боится резких температурных перепадов. Монтаж производится на обрешетку. Гарантийный срок службы композитной черепицы составляет 35–50 лет. Несмотря на то, что эта черепица дорогая, высокое качество делает ее все более популярной. Стоимость — в районе 1130 рублей за м2.

Гибкая черепица. Структура «пирога» современной мягкой черницы состоит из трех элементов:

• эластичный и прочный на разрыв холст из нетканого стекловолокна, выполняющий роль укрепляющего основания, не подверженный воздействию гнилостных микроорганизмов и коррозии;
• слой улучшенного битума повышенной теплостойкости — без температурных ограничений;
• базальтовая крошка, защищающая покрытие от механических и атмосферных воздействий, препятствующая лавинообразному сползанию снега с кровли и придающая черепице благородный вид.

Гранулированный базальт выполняется практически в любых цветовых решениях и абсолютно не подвержен выцветанию после покрытия специальной глазурью. Во избежание слипания фигурных шинглов (гонтов, фрагментов черепицы) в процессе транспортировки и складирования нижний слой полотна обрабатывается мелкодисперсным песком, а по его краям наносятся полосы битумной смеси, защищенной силиконизированной пленкой. В процессе монтажа кровли, при укладке внахлест, именно полоски липкой битумной смеси и обеспечивают спекание отдельных шинглов в единое кровельное полотно.

В Европе и США выпускается одно- или двухслойная битумная черепица, для российских климатических условий этого бывает недостаточно, поэтому отечественные производители разработали уникальную технологию производства трехслойной черепицы. В условиях средней полосы России кровля из трехслойной гибкой черепицы прослужит без проблем не менее 60 лет.

Как качество, так и стоимость битумной черепицы зависят от качества и взаимодействия используемых материалов, количества слоев и применяемых технологий производства. Однослойная черепица стоит примерно 226 рублей за м2, двухслойная — около 396 рублей за м2, трехслойная в супер-премиум-класса — приблизительно 1356 рублей за м2.

Кровля из профнастила

Профнастил — это профилированные листы оцинкованной стали с несколькими слоями полимеров и краски. Кровельное покрытие из профнастила укладывается, как правило, на деревянную обрешетку, покрытую паро- и гидроизоляцией. На плоских крышах не применяется. Стоимость — около 283 рублей за м2.

Кровля из поликарбоната

Основное свойство кровельных поликарбонатных плит — прозрачность. Их используют для обустройства кровли в тех случаях, когда на верхнем этаже требуется много естественного света, например, для зимнего сада. Поликарбонатные плиты устанавливаются на деревянный или металлический каркас с использованием резиновых прокладок. Форма кровли из поликарбоната может быть любой, часто применяются неординарные архитектурные решения. Минимальный допустимый уклон — 5 градусов.

Кровли из битумных волнистых листов

Волнистые битумные листы широко применяются в строительстве дач, подсобных помещений, ремонте кровли. Главное их достоинство — легкость, открывающая возможности провести работы на поврежденных крышах из шифера или жести без демонтажа старого покрытия. Битумные волнистые листы просто монтировать, они легко режутся пилой и закрепляются специальными гвоздями. Стоимость — примерно 283 рубля за м2.

Фальцевая кровля

Такая кровля собирается из металлических фальц-панелей. Фальцевое соединение обеспечивает герметичность. Преимуществом такого покрытия является легкость и простота укладки. В силу высокой теплопроводности металлического покрытия обязательно требуется утеплитель. Лучшим материалом для фальцевой кровли считается медь, но это дорогое покрытие, которое обходится в сумму около 3391 рубля за м2. Менее дорогим вариантом является оцинкованная сталь — примерно 565 рублей за м2.
