Изготовление Биогазовой Установки Своими Руками — Работа, Схемы и Проекты на Разработку Биогаза

В аграрной сфере стоит перед нами задача по утилизации навоза и остатков растений, что является существенным и постоянным вопросом.

Все знают, как чаще всего утилизируют навоз: складывают в кучи, потом, после ферментации, вывозят на поля. В этом случае образовавшийся газ выделяется в атмосферу, туда же улетает и 40% содержащегося в исходном веществе азота и большая часть фосфора. Получающееся в результате удобрение далеко не идеально.

Как можно организовать переработку навоза в биогаз

Для получения биогаза необходимо чтобы процесс разложения навоза проходил без доступа кислорода, в закрытом объеме. В этом случае и азот, и фосфор остаются в остаточном продукте, а газ скопится в верхней части емкости, откуда его легко выкачать. Получаются два источника прибыли: непосредственно газ и эффективное удобрение. Причем удобрение высшего качества и безопасное на 99%: большая часть болезнетворных микроорганизмов и яйца гельминтов погибают, содержащиеся в навозе семена сорных трав теряют всхожесть. Существуют даже линии по расфасовке этого остатка.

Второе обязательное условие процесса переработки навоза в биогаз — это поддержание оптимальной температуры. Содержащиеся в биомассе бактерии, при низких температурах малоактивны. Они начинают действовать при температуре среды от +30oC. Причем в навозе содержатся бактерии двух типов:

• мезофильные — они размножаются при температуре от +30oC до +40oC;
• термофильные — для их активного роста необходима температура от +50oC до +60oC.

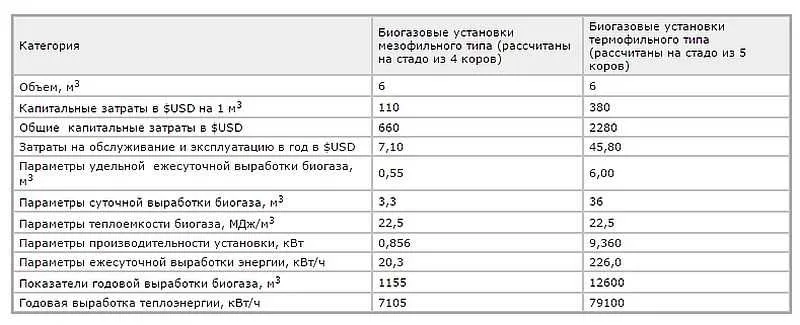

  Сравнительная таблица затрат и эффективности мезофильного и термофильного разложения навоза. Как видите, денег нужно на старте в три-четрые раза больше, но на выходе получаете больше в десять раз

Термофильные установки с температурой от +43oC до +52oC являются наиболее эффективными: в них навоз обрабатывается 3 дня, на выходе с 1 литра полезной площади биореактора получается до 4,5 литров биогаза (это максимальный выход). Но на поддержание температуры в +50oC требуются значительные расходы энергии, что не в каждом климате рентабельно. Потому чаще биогазовые установки работают на мезофильных температурах. В этом случае время переработки может составлять 12-30 дней, выход — примерно 2 литра биогаза на 1 литр объема биореактора.

Состав газа меняется в зависимости от сырья и условий переработки, но примерно он следующий: метан — 50-70%, двуокись углерода — 30-50%, а также содержится небольшое количество сероводорода (менее 1%) и совсем небольшой количество аммиака, водорода и соединений азота. В зависимости от конструкции установки в биогазе могут содержаться в значительном количестве пары воды, что потребует их осушения (в противном случае он просто не будет гореть). Как выглядит промышленная установка продемонстрировано в видео.

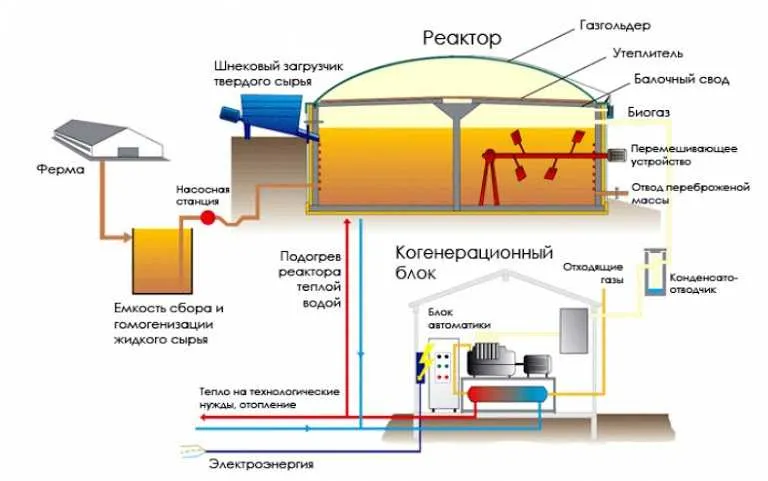

Это можно сказать целый завод по выработке газа. Но для частного подворья или небольшой фермы такие объемы ни к чему. Простейшую биогазовую установку легко сделать своими руками. Но вот вопрос: «Куда дальше направлять биогаз?» Теплота сгорания получаемого в результате газа от 5340 ккал/м3 до 6230 ккал/м3 (6,21 — 7,24 кВт.ч/м3). Потому его можно подавать на газовый котел для выработки тепла (отопление и горячая вода), или на установку по выработке электричества, на газовую печку и т.д. Вот как использует навоз от своей перепелиной фермы Владимир Рашин — конструктор биогазовой установки.

Получается, что имея хоть какое-то более-менее приличное количество скота и птицы, можно самому полностью обеспечить потребности своего хозяйства в тепле, газе и электричестве. А если установить на автомобили газовые установки, то и топливом для автопарка. Учитывая, что доля энергоносителей в себестоимости продукции 70-80% вы сможете только на биореакторе сэкономить, а потом и заработать множество денег. Ниже приведен скриншот экономического расчета рентабельности биогазовой установки для небольшого хозяйства (по состоянию на сентябрь 2014). Хозяйство мелким не назовешь, но и не крупное однозначно. Просим прощения за терминологию — это авторский стиль.

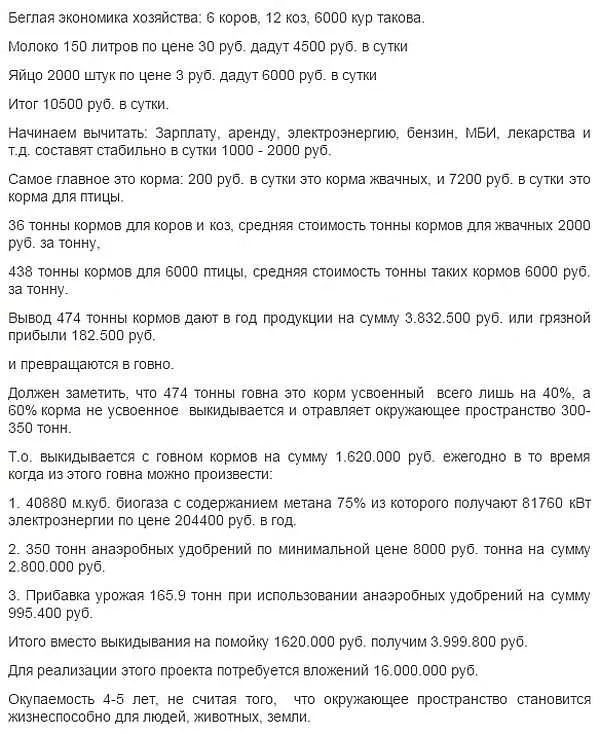

Это примерный расклад требуемых затрат и возможных доходов Схемы самодельных биогазовых установок

Возможно, вам будет интересно прочитать о том, как использовать солнечную энергию для отопления дома.

Схемы самодельных биогазовых установок

Простейшая схема биогазовой установки — это герметичная емкость — биореактор, в который сливается подготовленная жижа. Соответственно есть люк загрузки навоза и люк выгрузки переработанного сырья.

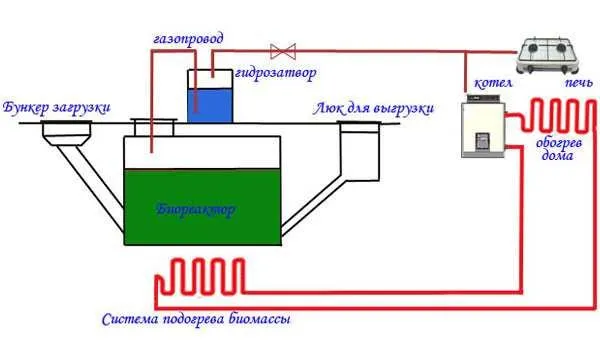

Простейшая схема биогазовой установки без «наворотов»

Емкость заполняется субстратом не полностью: 10-15% объема должно оставаться свободным для сбора газа. В крышку бака встраивается труба для отведения газа. Так как в полученном газе содержится довольно большое количество водяных паров, гореть в таком виде он не будет. Потому необходимо его для осушения пропустить через гидрозатвор. В этом нехитром устройстве большая часть водяного пара сконденсируется, и газ уже будет хорошо гореть. Потом газ желательно очистить от негорючего сероводорода и только потом его можно подавать в газгольдер — емкость для сбора газа. А оттуда уже можно разводить к потребителям: подавать на котел или газовую печь. Как сделать фильтры для биогазовой установки своими руками              смотрите в видео.

Большие промышленные установки размещают на поверхности. И это, в принципе, понятно — слишком велики объемы земельных работ. Но в небольших хозяйствах чашу бункера закапывают в землю. Это во-первых, позволяет снизить затраты на поддержание требуемой температуры, а во-вторых, на частном подворье и так достаточно всяких устройств.

Емкость можно взять готовую, или в вырытом котловане сделать из кирпича, бетона и т.д. Но придется в этом случае позаботиться о герметичности и непроходимости воздуха: процесс анаэробный — без доступа воздуха, потому необходимо создать непроницаемую для кислорода прослойку. Сооружение получается многослойным и изготовление такого бункера длительный и затратный процесс. Потому дешевле и проще закопать готовую емкость. Раньше это обязательно были металлические бочки, часто из нержавейки. Сегодня с появлением на рынке емкостей из ПВХ можно использовать их. Они химически нейтральны, имеют низкую теплопроводность, длительный срок эксплуатации, и стоят в разы дешевле нержавеек.

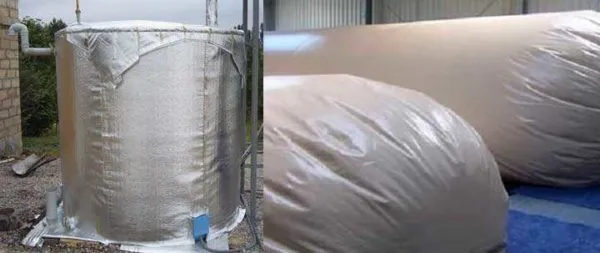

Биореактор не обязательно закапывать. Это очень неплохой вариант, и обслуживать его удобно. Но зимой придется еще дополнительные меры по утеплению принимать. А газ отводится в специальные мешки-газгольдеры

Но описанная выше биогазовая установка будет иметь малую производительность. Для активизации процесса переработки необходимо активное перемешивание массы, находящейся в бункере. В противном случае на поверхности или в толще субстрата образуется корка, которая замедляет процесс разложения, газа на выходе получается меньше. Перемешивание проводится любым доступным способом. Например, таким, как продемонстрировано в видео. Привод при этом можно сделать любой.

Есть еще один способ перемешивания слоев, но немеханический — барбитация: вырабатываемый газ под давлением подают в нижнюю часть емкости с навозом. Поднимаясь вверх, пузырьки газа будут разбивать корку. Так как подается все тот же биогаз, то никаких изменений условий переработки не будет. Также этот газ нельзя считать расходом — он снова попадет в газгольдер.

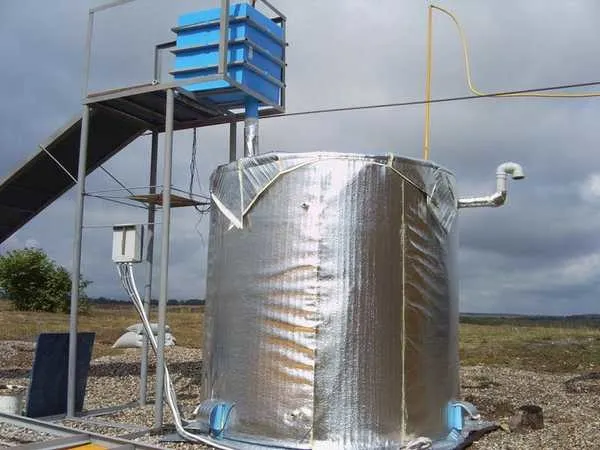

Как говорилось выше, для хорошей производительности необходима повышенная температура. Чтобы не особенно тратиться на поддержание этой температуры необходимо позаботиться об утеплении. Какого типа теплоизолятор выбирать, конечно, дело ваше, но сегодня самый оптимальный — пенополистирол. Он не боится воды, не поражается грибками и грызунами, имеет длительный срок эксплуатации и отличные показатели по теплоизоляции.

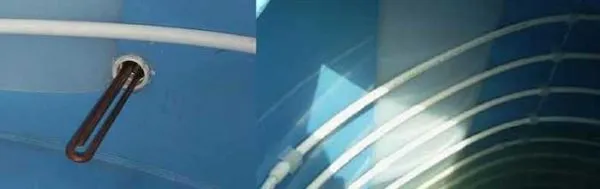

Для увеличения температуры субстрата подойдет любая технология обогрева. Важно добиться требуемой температуры. От этого зависит эффективность установки

Формы биореактора могут быть разные, но чаще всего встречается цилиндрическая. Она неидеальна с точки зрения сложности перемешивания субстрата, но используется чаще, потому что у людей накоплен большой опыт построения подобных емкостей. А если такой цилиндр разделить перегородкой, то можно использовать их как два отдельных резервуара, в которых процесс смещен по времени. При этом в перегородку можно встроить нагревательный элемент, таким образом решив проблему поддержания температуры сразу в двух камерах.

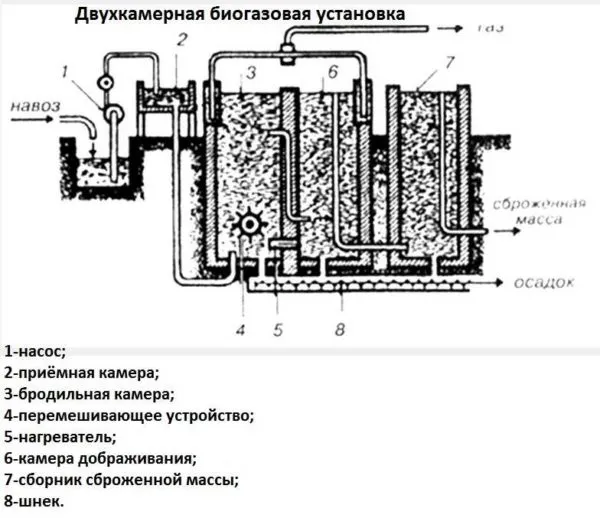

Если обычный цилиндр разделить вертикальной перегородкой, получить можно две камеры для переработки

В самом простом варианте самодельные биогазовые установки — это прямоугольной формы яма, стенки которой сделаны из бетона, а для герметичности обработаны слоем стеклопластика и полиэфирной смолы. Такая емкость снабжается крышкой. Она крайне неудобна в эксплуатации: трудно реализуется и подогрев, перемешивание и отведение сбродившей массы, добиться полной переработки и высокой эффективности невозможно.

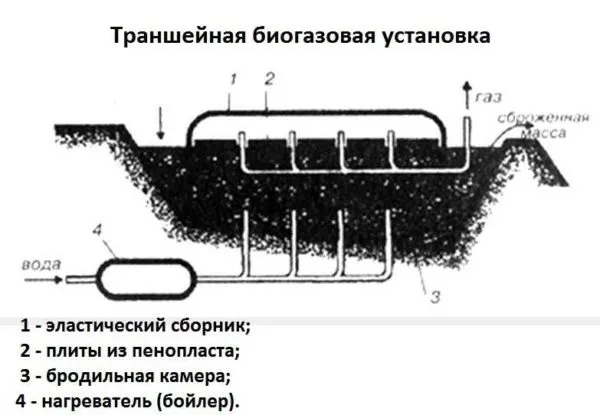

Биогазовая установка своими руками: чертежи установки траншейного типа

Чуть лучше обстоит дело с траншейными биогазовыми установками переработки навоза. Они имеют скошенные края, что облегчает загрузку свежего навоза. Если сделать дно под уклоном, то в одну сторону самотеком будет смещаться сбродившая масса и отбирать ее будет проще. В таких установках нужно предусмотреть теплоизоляцию не только стен, но и крышки. Подобная биогазовая установка своими руками реализуется несложно. Но полной переработки и максимального количества газа в ней не добиться. Даже при условии подогрева.

С основными техническими вопросами разбирались, и вы теперь знаете несколько способов того, как построить установку для получения биогаза из навоза. Остались технологические нюансы.

Что можно перерабатывать и как добиться хороших результатов

В навозе любого животного имеются необходимые для его переработки организмы. Было обнаружено, что в процессе сбраживания и в выработке газа участвует более тысячи различных микроорганизмов. Важнейшую роль при этом играют метанобразующие. Также считается, что все эти микроорганизмы в оптимальных пропорциях находятся в навозе КРС. Во всяком случае, при переработке этого вида отходов в сочетании с растительной массой, выделяется самое большое количество биогаза. В таблице приведены усредненные данные по наиболее распространенным видам сельскохозяйственных отходов. Примите во внимание, что такое количество газа на выходе можно получить при идеальных условиях.

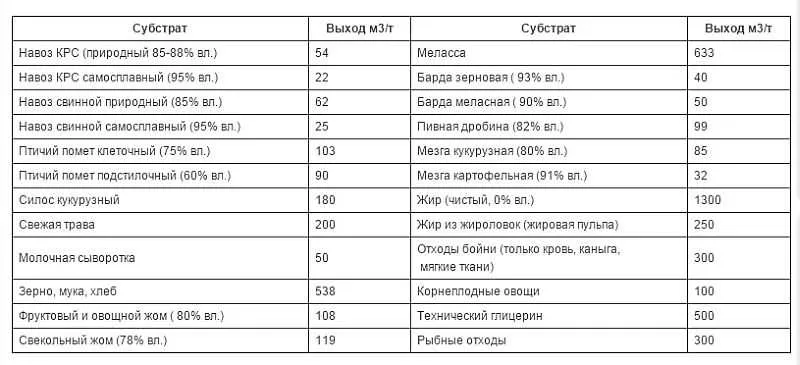

Количество биогаза, которое можно получить из различного сырья

Для хорошей продуктивности необходимо поддерживать определенную влажность субстрата: 85-90%. Но воду при этом нужно использовать не содержащую посторонних химических веществ. Негативно на процессы влияют растворители, антибиотики, моющие средства и т.д. Также для нормального протекания процесса в жиже не должны содержаться крупные фрагменты. Максимальные размеры фрагментов: 1*2 см, лучше более мелкие. Потому если вы планируете добавлять растительные ингредиенты, то необходимо их измельчать.

Важно для нормальной переработки в субстрате поддерживать оптимальный уровень рН: в пределах 6,7-7,6. Обычно среда имеет нормальную кислотность, и лишь изредка кислотообразующие бактерии развиваются быстрее метанобразующих. Тогда среда становится кислой, выработка газа снижается. Для достижения оптимального значения в субстрат добавляют обычную известь или соду.

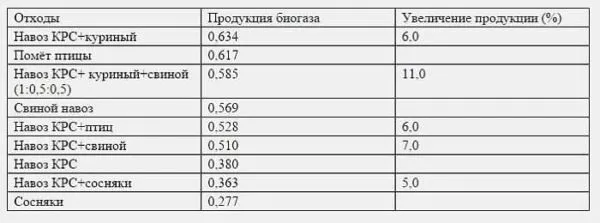

В таблице указаны составы, повышающие количество выделяющегося газа

Теперь немного о времени, которое необходимо на переработку навоза. Вообще время зависит от созданных условий, но первый газ может начать поступать уже на третьи сутки после начала сбраживания. Наиболее активно газообразование происходит при разложении навоза на 30-33%. Чтобы можно было ориентироваться по времени, скажем, что через две недели субстрат разлагается на 20-25%. То есть, оптимально переработка должна продолжаться месяц. В этом случае и удобрение получается наиболее качественным.

Расчет объема бункера для переработки

Для небольших хозяйств оптимальной является установка постоянного действия — это когда свежий навоз поступает небольшими порциями ежедневно и такими же порциями удаляется. Для того чтобы процесс не нарушался доля ежесуточной загрузки не должна превышать 5% от перерабатываемого объема.

Самодельные установки по переработке навоза в биогаз — не вершина совершенства, но достаточно эффективны

Исходя из этого, вы легко определите требуемый объем резервуара для самодельной биогазовой установки. Вам нужно суточный объем навоза с вашего хозяйства (уже в разведенном состоянии с влажностью 85-90%) умножить на 20 (это для мезофильных температур, для термофильных придется умножать на 30). К полученной цифре нужно добавить еще 15-20% — свободное пространство для сбора биогаза под куполом. Основной параметр вы знаете. Все дальнейшие расходы и параметры системы зависят от того, какая схема биогазовой установки выбрана для реализации и как вы все будете делать. Вполне можно обойтись подручными материалами, а можно заказать установку «под ключ». Заводские разработки обойдется от 1,5 млн. евро, установки от «Кулибиных» будут дешевле.

Юридическое оформление

Согласовывать установку придется с СЭС, газовой инспекцией и пожарниками. Вам понадобятся:

• Технологическая схема установки.
• План размещения оборудования и составляющих с привязкой самой установки, местом установки теплового агрегата, места прокладки трубопроводов и энергомагистралей, подключения насоса. На схеме должны быть обозначены громоотвод и подъездные пути.
• Если установка будет находиться в помещении, то необходим также будет план вентиляции, которая будет обеспечивать не менее чем восьмикратный обмен всего воздуха в помещении.

Как видим, без бюрократии и тут не обойтись.

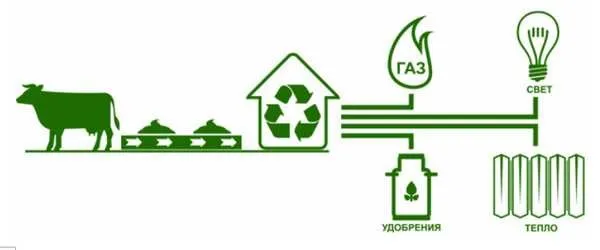

Имея источник энергии им грех не воспользоваться

Напоследок немного о производительности установки. В среднем за сутки биогазовая установка выдает объем газа в два раза превышающий полезный объем резервуара. То есть, 40 м3 навозной жижи дадут в сутки 80 м3 газа. Примерно 30% уйдет на обеспечение самого процесса (главная статья расходов — подогрев). Т.е. на выходе вы получите 56 м3 биогаза в день. Для покрытия потребностей семьи из трех человек и на отопление среднего по размерам дома требуется по статистике 10 м3. В чистом остатке у вас 46 м3 в день. И это при небольшой установке.

Итоги

Вложив некоторое количество средств в устройство биогазовой установки (своими руками или под ключ), вы не только обеспечите собственные нужды и потребности в тепле и газе, но и сможете продавать газ, а также получающиеся в результате переработки высококачественные удобрения.
