Изготовление ящика для зимней рыбалки своими руками: чертежи и рекомендации © Геостарт

Зимняя рыбалка включает в себя использование специального ящика, в котором содержатся рыболовные принадлежности и улов, а также на который можно усесться. Не обязательно покупать такой ящик, потому что можно изготовить его самостоятельно. Для создания такого ящика можно взять разнообразные материалы, включая перерабатываемые. Если вас интересует, как сделать ящик для рыболовных нужд, вы можете обратиться к чертежу для него.

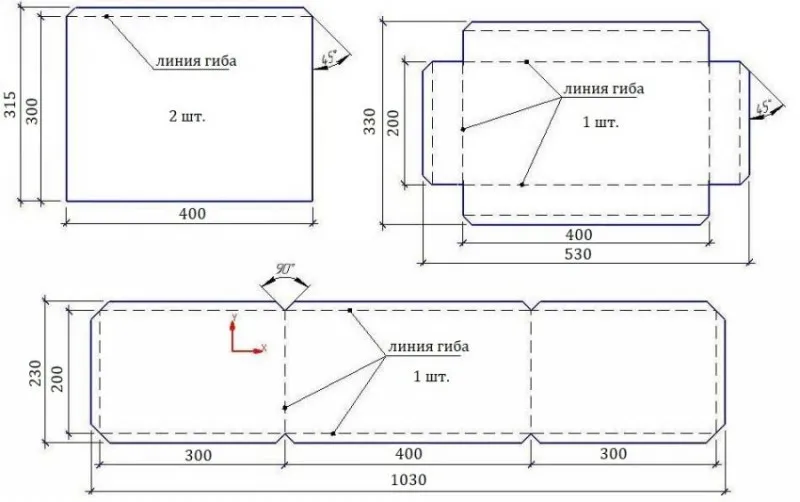

Чертежи и размеры ящика

Ящик для ловли рыбы необходимо моделировать, исходя из количества и размеров имеющихся рыболовных принадлежностей. В нём все предметы должны располагаться компактно и практично — так, чтобы при желании их было легко вытянуть и поместить обратно. Необходимо выделить участок для улова и место для размещения тормозка, а также других необходимых вещей.

Специалисты при конструировании шарабана рекомендуют учесть следующие факторы:

1. Общую массу предмета. С ним приходится проходить не одну стометровку.
2. Использовать практично всю площадь и пространство. Так, удочки можно фиксировать на задней части ящика при помощи ремней или резинок.
3. Прочность. Данный предмет при ловле рыбки используют для сиденья, поэтому он должен быть удобным и выдержать вес рыбака.
4. Рекомендуют также предусмотреть теплоизоляцию, но это приведёт к повышению общей массы этого предмета.

Вначале составляют чертежи каркаса на бумаге. Размеры можно взять с уже готового заводского изделия, где всё уже предусмотрено. Основным параметром для определения размеров данного предмета выступает вид рыбалки. Чем больше рыба, которую собираются ловить, тем ящик должен быть больше и выше. Высота колеблется от 30 до 60 см.

Рекомендованные параметры ящика для рыбалки:

• большой — длина 40 см, ширина 15 см, высота 32 см;
• небольшой — длина 32 см, ширина 12 см, высота 28 см.

Выбор материала ящика

Для изготовления ящика для ловли рыбы самостоятельно нужно заготовить необходимый для этого материал. Для этой цели подойдёт пенопласт (для теплоизоляции), полистирол, дерево, фанера, пластик, металл. Изготовление займёт меньше времени, если брать за основу подходящую канистру, морозильную камеру или ненужный чемодан. Это почти готовые ёмкости, только следует осуществить их доработку.

Из дерева

Классический вариант — это изготовление шарабана из дерева. Для этой цели хорошо подойдут гладкие деревянные доски. Главное, чтобы они были не с ДСП, так как в этом случае невозможно будет в них вбить гвозди.

При изготовлении ящика рыболова из дерева следует учесть особенности изготовления:

1. При сборе каркаса используют гвозди и клей. Это позволит сделать данный предмет более прочным. Доски покрывают клеем и сбивают при помощи гвоздей.
2. Крышку крепят на петлях. Можно сделать вариант, когда она является съёмной. Чтобы крышка прилегала герметично, делают защёлки. При желании можно предусмотреть замок, на который бы ящик закрывался.
3. Внутри проводят отделку тканью. Если данный предмет используют как сиденье, то крышку снаружи обивают материал со слоем утеплителя.
4. Перегородки внутри лучше также сделать из дерева.
5. Чтобы деревянный шарабан не портился от влаги, его обрабатывают специальным водоотталкивающим покрытием (лаком) со всех сторон. Обработку желательно провести в несколько слоёв. Средство следует выбрать без выраженного запаха, чтобы улов не пропитался им.

Видео: Рыболовный ящик своими руками

Часть 1 — Проектирование

Часть 2 — Изготовление

Из пенопласта

• Ящик для ловли рыбы из пенопласта достаточно практичен:
• мало весит;
• сохраняет тепло, и на нём не холодно сидеть.

Для изготовления нужен пенопласт в толщину не менее 3 см. Если вместо него взять полистирол, то достаточно 2 см.

При изготовлении шарабана из пенопласта соблюдают такие правила:

1. Все вырезанные по чертежу части соединяют жидкими гвоздями.
2. Края конструкции защищают уголками из алюминия и используют заклёпки.
3. В крышку вставляют кусок из фанеры по такому же размеру. Это усилит прочность ящика, так как пенопласт не отличается высокой прочностью.
4. Крышку крепят к основному коробу рояльными петлями.
5. К крышке крепят ремни, а к ним цепляют удочки. По бокам вставляют петли для переносных ремешков.
6. Обязательно делают защёлку.
7. Обрабатывают весь ящик специальным покрытием от влаги в несколько слоёв.
8. Такой шарабан является непрочным, поэтому перегородки следует делать из более крепкого материала (металл, дерево), чтобы они выполняли функцию рёбер жёсткости.

Из фанеры

При изготовлении шарабана вместо дерева можно использовать более экономичные фанерные листы.

У его сборки есть свои особенности:

• крепят все детали шурупами;
• крышку обязательно следует утеплить при помощи теплоизоляционного материала;
• после сбора всех деталей ящик следует отшлифовать, чтобы не исколоться занозами;
• обязательно нужно нанести несколько слоёв покрытия против влаги.

Этот вариант шарабана отличается прочностью, но так же, как и деревянное изделие, имеет приличный вес.

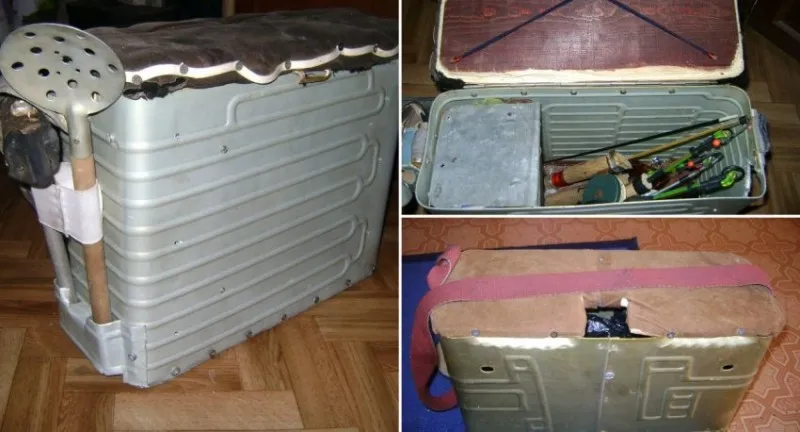

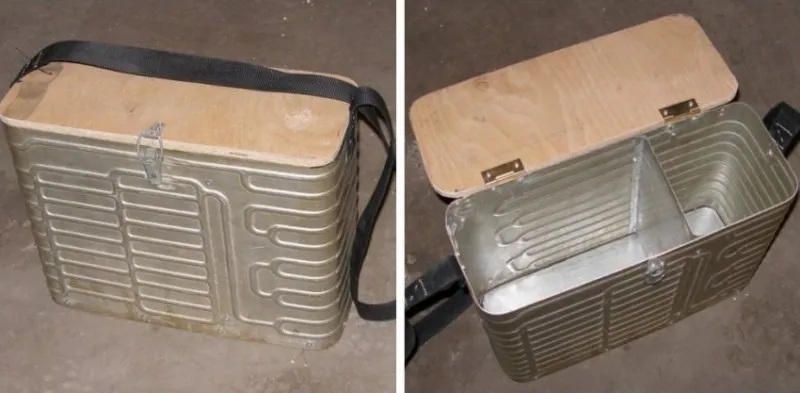

Из морозилки

Шарабан для рыбалки из морозильной камеры отличается хорошей прочностью при малом весе. Он может прослужить достаточно долго.

Если есть такая запчасть, то изготовить его легко. Нужно только выполнить следующие действия:

1. Из неподлежащего ремонту холодильника вытянуть морозильную камеру.
2. Убрать лишние детали — пластик, трубки и прочее.
3. Сделать дно из железа (фанеры). Его фиксируют саморезами.
4. Изготовить крышку из фанерного листа с утеплением.
5. Закрепить на саморезах перегородки из фанеры, а если они из металла — на заклёпках.
6. По бокам сделать петли на заклёпках.
7. Обработать фанерное дно водонепроницаемым покрытием.
8. Поставить замок.
9. Установить ремешки или резинки, которые используют для снастей, на задней части ящика. Для переноски шарабана лучше подойдут лямки или ремни.

Из канистры

В качестве основы для шарабана можно использовать пластиковую канистру.

Для этого нужно сделать следующее:

1. Срезать верх ёмкости.
2. Обработать края наждачной бумагой.
3. Обить верх металлической лентой, закрепив заклёпками.
4. Сделать внутри перегородки из имеющегося в наличии материала (пластика или фанеры).
5. Вырезать крышку из фанеры или дерева. Для удобства сидения её следует утеплить.
6. Прикрепить крышку к основе петлями и сделать защёлку.

Из аккумуляторной батареи

Если нет нужды в ящике больших размеров, то можно изготовить шарабан из аккумуляторной батареи.

Порядок действий при этом будет следующий:

1. Слить с аккумулятора электролит, удалить крышку и внутреннюю начинку.
2. Затем хорошо промыть раствором соды. Не забудьте при этом защитить кожу рук перчатками.
3. Срезать перегородки внутри корпуса, контакты, оставляя при этом на месте перегородок рёбра жёсткости не менее 2-х см.
4. Неровные острые грани следует скруглить.
5. Из крышки аккумулятора сделать верх. Изготовить крышку можно также из фанеры или полистирола. Одну сторону в этом случае лучше вырезать выступающей, сделав плавное увеличение.
6. Обить крышку изоляционным материалом и прикрепить к нижней части.
7. Сделать крепления для ручек, ремня.

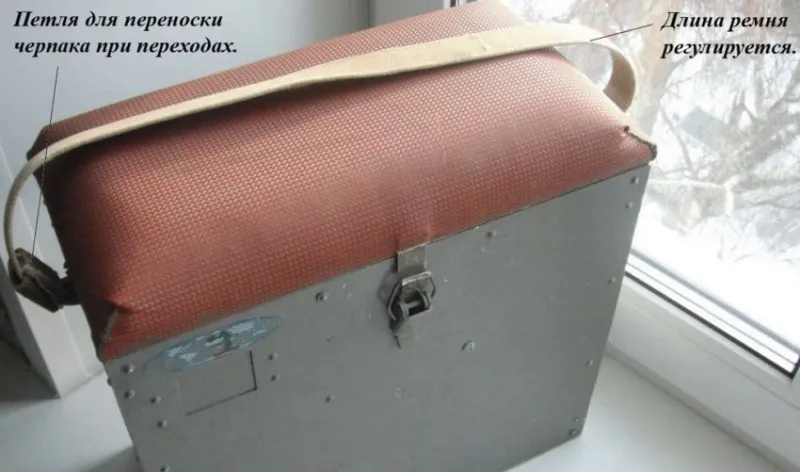

Крышка ящика

Следует хорошо обдумать конструкцию крышки ящика. Она крепится на петлях или делается съёмной. В последнем случае её делают чуть меньше основания и обивают кожей. Для крышки на петлях по периметру делается стяжка, например, из ремня. На неё может ставиться замок (необязательно).

Многие его заменяют двумя скобами на проволоке. Крышка должна герметично закрывать ящик, поэтому нужно проследить за плотностью её прилегания. Внутри крышку можно отделать резинками, к которым будут крепиться снасти.

Снаружи делается обивка утеплителем с материалом, на котором будет удобно сидеть (поролон с дерматином). Они должны быть непромокаемыми. Крышка обычно выполняется из толстой фанеры или дерева. Она должна вынести нагрузку сидящего взрослого человека. Для удобства сидения одну из её сторон иногда делают выступающей.

Сбор всех компонентов ящика

Собирать ящик для рыбалки следует по такой схеме:

1. Сначала делают по чертежам основной каркас ящика. Ко дну крепят боковые стенки.
2. Затем делают и устанавливают внутренние секции и перегородки.
3. Ящик герметизируют, обработав швы герметиком и сделав обивку теплоизоляционными материалами. Особенно стоит постараться изолировать рыбный отсек.
4. Деревянный или фанерный шарабан рекомендуется покрасить краской или покрыть лаком.
5. Затем делают и устанавливают крышку.
6. Когда ящик готов, пристёгивают ремень для переноски. Он должен быть достаточно крепким и быть с компенсатором нагрузки.

Тестирование ящика

Перед тем как использовать сделанный шарабан по назначению, следует проверить его надёжность. Ведь будет неприятно, если он подведёт в нужный момент. Для этого ему нужно дать максимальную нагрузку, то есть заполнить снаряжением и положить груз, имитирующий улов.

Желательно поносить его, проверяя удобство ремня и крепления. Затем на него следует сесть, поскольку он может использоваться в качестве сидения и должен выдерживать вес рыбака. Затем следует оставить ящик на морозе на ночь, а утром проверить его надёжность.

Ящик для зимней рыбалки можно сделать из различного материала, в том числе из бросового. Это не требует каких-либо особых умений. Важно заранее продумать его размеры и сделать чертёж, а затем выбрать из имеющихся в наличии основ.
