Изготовление кирпичной печи камина своими руками для дачи или загородного дома: устройство и схема кладки
Тёплый загородный дом неразрывно связан с изображением камина, из которого в тихие зимние вечера приятно слышать потрескивание дров. Вокруг этого очага собирается вся семья, разгорается душевный разговор, и появляется чувство гармонии и счастья, пронизывающее окружающий мир. Если вас интересует возможность создать атмосферу собственными руками, печь камин — это один из вариантов, на которые стоит обратить внимание.
Камин предоставляет возможность быстро прогреть помещение до комфортной температуры. Если при этом он поможет вскипятить чайник или приготовить завтрак, то это предел мечтаний. Такие универсальные очаги, как печи камины, пользуются наибольшей популярностью. Они не только прекрасно вписываются в интерьер, но и помогают сделать жизнь проще. Построить такое чудо по силам всем, у кого есть на это желание и терпение для того, чтобы внимательно изучить все рекомендации.
С чего начать выбор конструкции
Печи камины являются комбинированными устройствами и выполняют несколько функций. Иногда предусматривают дополнительные возможности, например, встраивают бак для нагрева воды, нишу для сушки фруктов или белья. Различают многофункциональные очаги и по своему дизайну.
Когда принимается решение сделать печь камин для загородного дома своими руками, надо чётко представлять, каким требованиям должно отвечать будущее сооружение.
Чтобы правильно выбрать конструкцию, необходимо продумать следующие параметры:
- габариты будущего домашнего очага;
- конфигурацию, которая зависит от местоположения;
- уровень тепловой мощности;
- дополнительные возможности.
Устройство печи камина зависит от множества факторов, но прежде всего от того, какие функции он будет выполнять.
Какими бывают печи камины
При решении вопроса о том, как построить печь камин, исходят из своих возможностей и предпочтений.
По своей конструкции печи камины можно разделить на два типа:

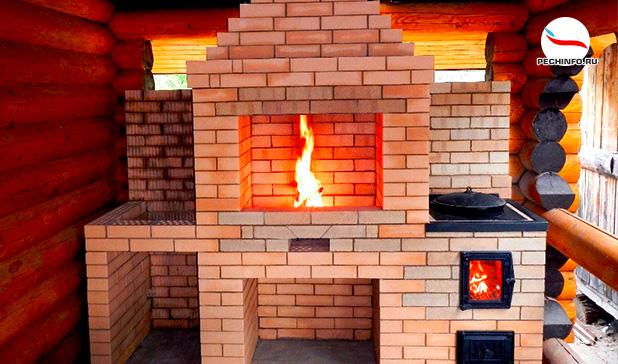

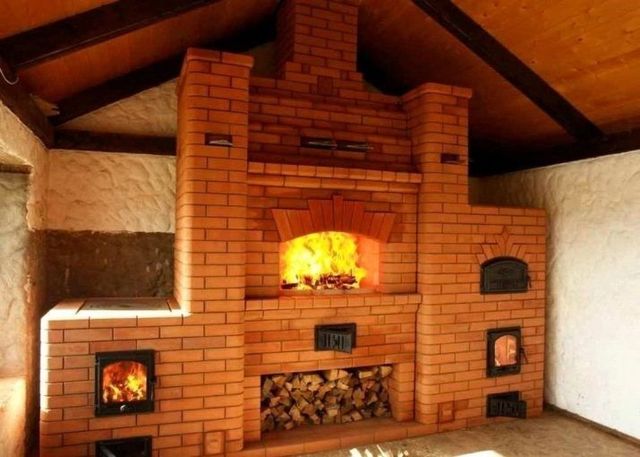

- Печь камин с двумя топками. Эту конструкцию выбирают, если позволяет площадь. Многие проблемы, связанные с отоплением, обеспечением загородного дома горячей водой и приготовлением пищи решит мощная многофункциональная кирпичная печь камин. В ней можно предусмотреть не только варочную панель, духовой шкаф и бойлер для воды, а так же возможность подключения к водяному контуру. Камин может стать приложением к отопительно-варочной печи, объединившись с ней общим дымоходом. Таким образом, у сооружения получится две топки, и можно будет топить камин и печь одновременно, либо по отдельности.

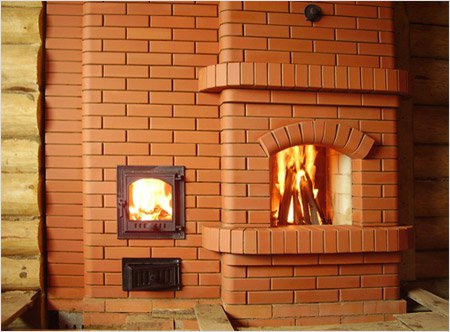

- Печь камин с единственной топкой. Подойдёт для небольшого дачного домика. Это отопительное устройство ещё называют модернизированной «шведкой» или «голландкой». Представляет собой современный вариант компактной отопительной печи с увеличенным по размеру топочным отсеком, с дверкой из жаропрочного стекла.

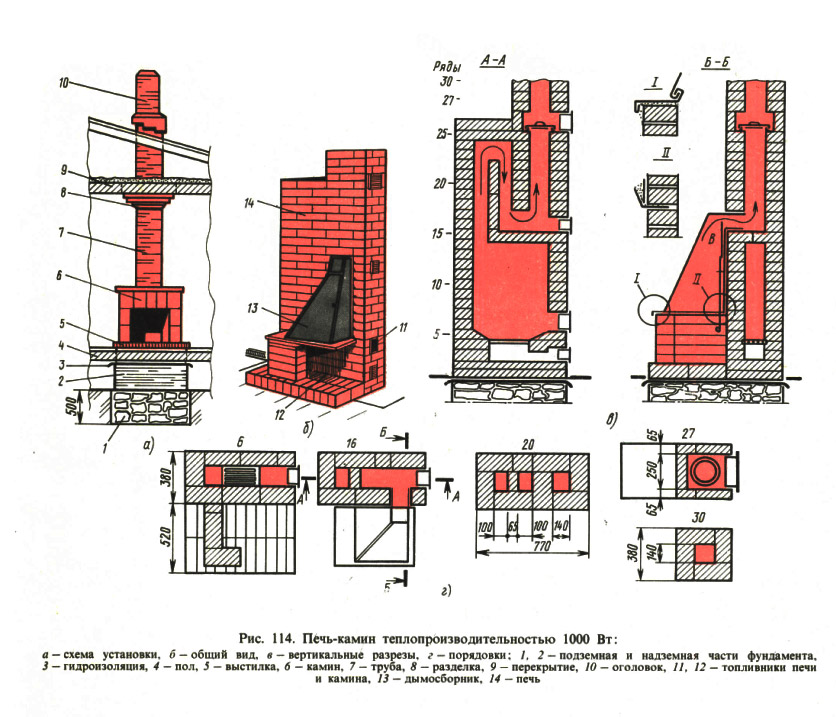

Большое значение имеет пространственная компоновка конструкции. Схема кладки печи с камином во многом зависит от планировки помещений.
Среди всего конструктивного многообразия можно перечислить несколько разных видов:
- Односторонние (каминная и печная топки на одной линии).
- Двухсторонние (топки камина и печи с разных сторон).
- Угловые. Читайте также: «Как устроена угловая печь камин – виды, правила кладки».
- Т-образные по форме.
Если речь идёт о небольшом сооружении, можно ограничиться дверкой из огнеупорного стекла в единственной топке.
Основные моменты при устройстве печки камина своими руками
Топка камина должна хорошо выполнять две функции: обогревать помещение и служить украшением жилища. Трудно найти человека, которому бы не понравилось сидеть в тепле и наблюдать за пламенем огня.
Топочную камеру можно выложить из специального огнестойкого кирпича, либо заложить в кирпичную кладку готовую заводскую топку из металла. Если в камине устраивают открытую топку без дверки, топливо быстрее прогорает даже при регулировке дымового канала. Дверка помогает замедлить процесс горения, тем самым большее количество тепла оставить в помещении. Второй плюс топочной дверки — меньше «сгорает» кислорода.
Преимущества топки из огнеупорного кирпича (и каменной наружной облицовки) в том, что этот материал хорошо аккумулирует тепло. Это значит, что после прогорания топлива стены печи будут еще длительное время греть комнату.
Важно! Выбирая конструкцию печки камина для дачи своими руками, учитывают, что кирпичная облицовка тоже играет роль в сбережении и распределении тепла.
В кирпичных вариантах горячим дымовым газам приходится проходить через лабиринт дымовых каналов. При этом происходит отдача тепла кирпичной кладке.
Существует два типа расположения дымовых каналов:
- выше топочной камеры;
- на линии пола.
У вторых особые требования к тяге, зато комфорт максимальный.
Местоположение кирпичной печи камина
Чтобы решить, где лучше установить печь камин, нужно знать планировку и размеры дома.
Оптимальные решения для местоположения печи камина:
- в середине большой общей комнаты;
- в центре здания на стыке межкомнатных перегородок;
- в простенке между общей комнатой и кухонной зоной;
- между прихожей и спальней.
Если расположить печку камин в центре помещения возле (вразрез) одной из внутренних стен, прогреваются сразу несколько комнат. Удобно, если отопительная печь, которая выполняет функцию камина и варочного аппарата, будет располагаться между общей комнатой и кухней. Каминная сторона будет в общей комнате, а варочная панель — в кухонной зоне.
Тепловой щиток играет роль тёплого простенка, если печь соорудить между гостиной и спальней.
Важно! Во время работы камин «съедает» много кислорода. Поэтому площадь комнаты, где он установлен, не должна быть меньше 15 кв. м.
Чем больше мощностные характеристики топочной камеры, тем просторней должна быть площадь каминного зала.
Для улучшения микроклимата внутри здания и обеспечения нормального горения предусматривают дополнительную подачу воздуха. Это можно сделать разными способами. Подойдут обычные оконные форточки, или специальные каналы для притока воздуха с улицы. Их диаметр зависит от типа топочной камеры. Для топки закрытого типа канал делают не менее 10 см., для открытых — не менее 20 см.
Выбор материалов
К выбору материала для устройства печи камина на даче своими руками не предъявляется каких-то особых требований. Материалы такие же, как и при сооружении обычной печи. Их количество будет подбираться под конкретный проект.
Идеально подойдёт качественный полнотелый кирпич. Футеровка внутренних поверхностей печи камина своими руками выполняется из шамотного кирпича. При желании этим кирпичом можно выложить всю конструкцию. А вот декорировать лучше более дорогим строительным материалом, предназначенным для облицовки.
Важно! Наружную часть дымохода выкладывают из кирпича, имеющего высокую морозоустойчивость, применяя цементно-песчаный раствор.
Шамотный кирпич защищает сооружение от прогорания. Дверку топки фиксируют с помощью нержавеющего короба.
Раствор, который применяется для кладки печей и каминов своими руками, замешивается на глине и песке. Примерно 40 кг глины идёт на 100 штук кирпича.
Опытным путём определяют оптимальную консистенцию раствора, то есть пропорции её компонентов: глины, песка и воды. Более удобный вариант — использование готовой заводской смеси. Швы в норме должны получаться 3-4 мм.
Важно! Основная задача при сооружении печи камина — добиться небольшой толщины швов. В этом заключается особенность печной кладки.
Заводские «расходники»
Чтобы сделать печь камин своими руками, нужно приобрести колосниковую решётку и чугунные дверки для зольника и топки. Если каминная топка закрытого типа, берут дверку с огнеупорным стеклом. Чаще всего её монтируют при помощи нержавеющего короба. Каминную топку собирают на клин и дополнительно усиливают стальным уголком или профильной прямоугольной трубой. Эти правила касаются как полностью кирпичных сооружений, так и с чугунными топками.
Время от времени дымоход нужно будет чистить от накопившейся внутри сажи. Чтобы иметь к нему доступ, встраивают специальные прочистные дверки (иногда в этих местах устанавливают так называемые «выбивные» кирпичи).
Эти дверки для прочистки дымовых каналов располагают как на лицевой стороне печи, так и на обратной.
Для управления дымовыми газами устанавливают несколько задвижек. Например, в отопительно-варочной печи с камином одну задвижку ставят над топкой камина, другую над отопительными каналами печи. Ещё одну задвижку предусматривают в «летнем» дымоходе.
Важно! Чтобы не запачкать и не повредить металлические элементы печи, во время кладки их можно обернуть малярным скотчем.
Необходимые теплоизоляционные материалы
Каменная вата толщиной 50 мм служит противопожарным щитом между дымовой трубой и другими строительными элементами. Необходимо ответственно отнестись к этому моменту, особенно, когда речь идёт о переходных узлах в зонах междуэтажного и чердачного перекрытий.
Шамотное ядро и облицовочные части иногда отделяют базальтовым картоном, обладающим низкой теплопроводностью. Благодаря данной теплоизоляционной прослойке держится температурный режим рабочего ядра и не происходит перегрева наружной части камина.
Плотность примыкания металлических элементов к кирпичной кладке обеспечивают с помощью герметиков, которые выдерживают высокую температуру. Если этого не сделать, хорошей тяги в дымоходе не будет, а значит, производительность отопительного сооружения снизится.
Как построить фундамент
Вес средне статической печи камина (с дымоходом) достигает четырёх тонн. Поэтому для неё нужно обязательно соорудить прочный фундамент. На одну часть цемента идёт три части песка. Пятую часть раствора составляет щебень. Иногда для изготовления фундамента используют природный камень хорошего качества. Нельзя заменять его строительным мусором или битым кирпичом, это значительно ослабит бетон. Читайте также: «Как сделать камин своими руками – детальное пошаговое руководство».
Важно! Внутри прочного бетонного фундамента обязательно прокладывают каркас из арматуры.
Строение каркаса, способы перевязки арматуры и толщина зависят от конструкции и размеров печи. У здания и камина разные усадочные параметры, поэтому их фундаменты нельзя соединять вместе, чтобы избежать разрушения конструкции.
При возведении печки камина своими руками следует соблюдать все строительные нормы. При выполнении фундаментных работ нужно правильно рассчитать заглубление. Важно знать, как правильно армировать конструкцию и собирать опалубку. После того как фундамент будет залит, выдерживают необходимый срок вызревания бетона, и только потом начинают кладку.
Мало разобраться теоретически, как построить печь камин своими руками. Нужно прислушаться к советам опытных мастеров. Ведь небольшие, на первый взгляд, недочёты и упущения могут стать критичными при эксплуатации отопительного сооружения. Когда речь идёт о комбинированной модели, необходимо соблюдать строительные нормы на всех этапах возведения. Читайте также: «Как построить камин своими руками — пошаговое руководство».
Читайте также: «Как сделать камин печь для дома из кирпича — инструкция».
Сколько нужно кирпича для кладки печи?
Количество кирпичей, необходимых для кладки печи, зависит от ее размеров и конструкции. Обычно для постройки небольшой домашней печи потребуется около 500-600 кирпичей стандартного размера (250 мм x 120 мм x 65 мм).
Однако для более крупных печей, таких как каминные печи, может потребоваться значительно больше кирпичей. Также количество кирпичей может зависеть от дополнительных факторов, таких как толщина стенок печи, наличие дымохода и других особенностей конструкции.
В любом случае, перед началом кладки печи важно разработать ее дизайн и план, чтобы определить необходимое количество кирпичей и других материалов.
