Коллектор для теплого пола

При установке водяного теплого пола критически важно правильно осуществить его подключение. Ведь контуры теплого пола не прямо подключаются к котлам, а скорее через использование коллекторов, датчиков, клапанов и насосов.

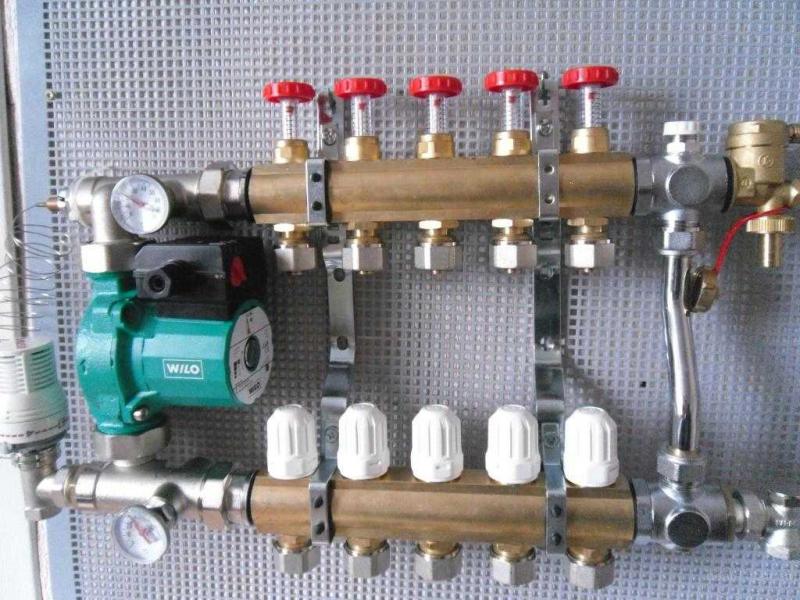

На фото представлен общий вид устройства коллекторного узла для теплого пола

Назначение коллектора ↑

Вопрос о том, зачем он нужен, —  праздный. Коллектор – элемент специального назначения, и если объяснять по-простому, это отрезок трубы, имеющий с одной стороны несколько выходов. Со стороны т.н. «входа» коллектор соединяется с вентилем. Специальными фитингами к боковым отверстиям («выходам») подсоединятся контуры теплого пола.

Выход распределительного коллектора закрывается заглушкой, но будет еще правильнее установить там разветвитель, с одной стороны кран для слива, с другой воздухоотводчик, автоматически избавляющий от опасности нежелательного воздуха в системе.
Конструкция подобного типа относится и к подающему трубопроводу, и возвратному.Так что понадобится не одна гребенка для теплого пола, а пара, как, собственно, и прочие детали. Весь смесительный узел помещается в специальном коллекторном шкафу, который нужен чисто для того, чтобы убрать с виду сам коллектор, не только потому что он не предназначен для всеобщего обозрения, но и потому что желательно, чтобы узел регулировался кем-то одним, а не был доступен всем и каждому, тем более незачем его крутить детям. В шкафу делают стыковку нагревательных труб с прочими элементами теплоснабжения дома, монтируют разного рода регулировочные устройства.

Желательно, чтобы коллекторный шкаф для системы «Тёплый пол» имел замок

Коллектор предназначен, таким образом, для смешения и раздачи теплоносителя из параллельных отопительных контуров. Благодаря большому сечению и низкой скорости в коллекторе смешиваются теплоносители, выполняя задачу выравнивания заданных параметров.

Схема подключения такова, что по ходу движения горячей жидкости через контур она остывает, а возвращается в коллектор для смешения через «обратку». Для регулировки устанавливаются специальные клапаны, с помощью которых соотношение теплой и горячей воды можно контролировать автоматически, также устанавливают другие контрольные датчики — давления, температуры и даже погоды на улице. В комплекте некоторых коллекторных узлов могут быт также циркуляционные насосы.

Если в доме комбинированное отопление (обычными радиаторами и теплым полом), без коллектора здесь по-любому  не обойтись. Радиаторам требуется гораздо более высокая температура, чем теплому полу, у которого максимальный предел не должен превышать 30 град. С., чтобы не нарушать санитарных норма и не портить экологию разрушающимся половым покрытием.

Значит, в контуры пола квартиры вам будет нужно направлять более прохладную воду, чем в радиаторные батареи. А протяженность труб потребует увеличивать в системе давление, так что понадобится второй насос.

Самодельный смесительный узел для теплого пола (видео) ↑

При желании можете сразу перейти к видеоматериалу, который поможет вам сориентироваться в проблеме и, по крайней мере, понять, сможете ли вы решить ее самостоятельно своими силами. Материал очень полезный и детально разложенный по полочками, именно так, как и требуется новичку:

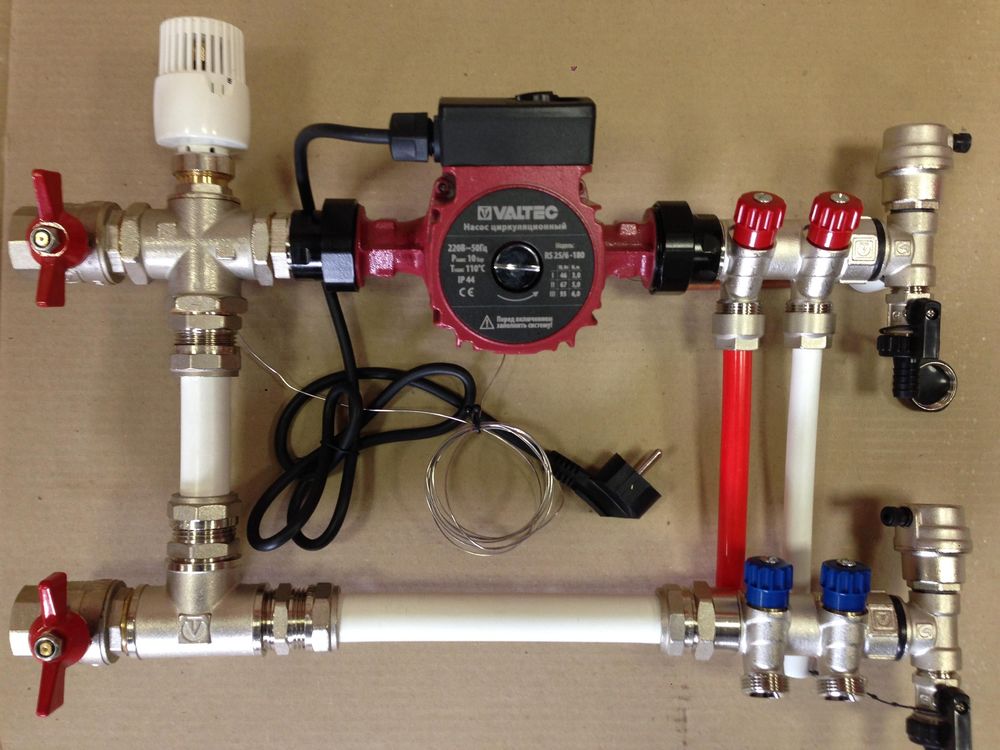

Ниже на видео обзор магистрального распределительного коллектора, сделанного самим хозяином под руководством мастера. Тоже очень познавательно и интересно, рекомендую тем, кто пытается понять эту инженерную систему и некоторые практические нюансы:

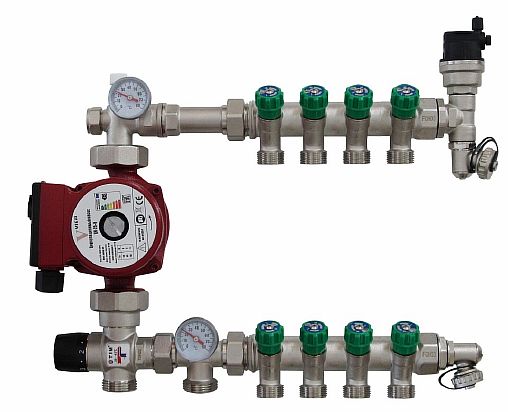

Элементы коллекторного узла ↑

Прежде чем самостоятельно что-то затевать, надо разобраться в схеме узла во всех его подробностях. А он состоит из:

• Смесительного 2-ходового или 3-ходового клапана;
• Циркулярного насоса;
• Балансировочных и запорных клапанов;
• Коллекторов (2);
• Термоголовки с датчиком температурного контроля;
• Манометра для контроля давления;
• Воздухоотвода для вывода из системы ненужного воздуха;
• Также потребуются разные  фитинги, ниппели, тройники и прочие соединительные элементы.

Термоголовка осуществляет контроль за температурой жидкости, поступающей в контуры.
Когда она превышает порог, клапан прикрывается, подача горячей воды сокращается. При остывании теплоносителя горячей воды подается больше.
Из обратки теплоноситель передается в режиме нон-стоп, горячий лишь по мере  необходимости.

У двухходового клапана пропускная способность невелика, так что горячий теплоноситель подается плавно и без резких перепадов. Такая система смешивания используется чаще других, но надо помнить, что она оптимальна для сравнительно небольших помещений (не более 200 кв. м).

Клапаны иногда забиваются. Для простой замены специалисты рекомендуют монтировать его на разъемную соединительную муфту типа «американка».

Трехходовка ↑

Трехходовый клапан уравновешивает соотношение подачи воды из котла и обратки через байпас.
Главная его специфика — смешивание теплоносителя внутри клапана, где размещается  заслонка, перпендикулярно расположенная относительно подающей трубы и обратки.
Изменением положения регулируют баланс подачи воды, контролируя таким образом температуру.

Подобный вариант считается универсальным, используется в навороченных системах отопления со множеством контуров и автоматикой.

К недостаткам трехходовых клапанов относят температурную нестабильность (колебания). К тому же есть опасность попадания в контур  горячей воды при ошибочных показателях термостата. У данного вида клапанов высокая пропускная способность, так что и незначительное смещение может повлиять на температуру.

На подобные клапаны нередко ставятся сервоприводы, управляемые разного рода датчиками —  температурными, погодными.

Метеодатчики ↑

Для регулирования температурного режима автоматически (приноравливаясь к погоде за окном) к системам теплого пола подключаются так называемые погодозависимые датчики. Резкое похолодание заставит помещение остывать скорее, так что понадобится более интенсивный его нагрев. Для повышения отдачи и эффективности теплого пола увеличивается расход теплоносителя, повышается температура.

Можно всё настроить и в ручном режиме, надеясь случайным образом  подобрать оптимальное соотношение. Но не лучше ли использовать погодозависимые контроллеры, раз есть такая возможность.  Метеодатчики с регулярностью в 20 секунд тестируют температуру, и при несоответствии оптимальным параметрам передвигают вентиль на 1/20 часть. Самые современные контроллеры могут автоматически снижать подачу воды, в отсутствие хозяев дома.

Схема сборки

Приобретя все необходимые элементы коллектора для теплого пола, можно сделать его и своими руками.  Для этого вам нужно собрать весь комплект подготовленных элементов по  по одной из схем,  показанных внизу на рисунке.
