Изготовление колуна своими руками из топора — пошаговая инструкция и особенности процесса

Классификация устройств для рубки дров

У колуна есть длинная рукоять (обычно до 1 метра). Угол его наклона может достигать 70 градусов. Обычно весит от 2 до 3 килограммов. Его главная цель — раскалывание древесины вдоль волокон. Существует несколько разновидностей этого инструмента.

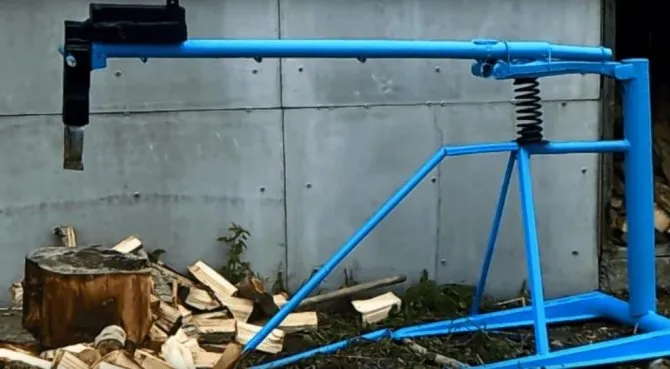

Пружинный колун

Пружинная модель, имеющая рычаг, усиливает удар. Под лезвие размещают подставку. На ней раскладывают все материалы. Такой инструмент в работе достаточно прост. Под лезвие подкладывают полено одной рукой, а другой раскалывают.

Приспособление состоит из:

• рамы, в основе которой профильная или круглая труба, имеющая горизонтальную удлинённую подпорку;
• рычага, который соединяет опору с режущим элементом;
• пружины рычага, закреплённой на раме. С её помощью происходит усиление удара;
• груза, прикреплённого с другой стороны рычага.

Колун с электродвигателем

Инструмент с электродвигателем имеет более высокую стоимость. Возникает необходимость покупки электропривода со всеми необходимыми комплектующими. Эти модели могут быть:

• винтовыми – режущий элемент выполнен в виде металлического конуса, имеющего лезвие. Резьбу нарезают в обратную сторону от движения вала. Конус с помощью винта попадает вглубь и может расколоть пополам;
• имеющие реечную передачу. Конструкция и работа таких приспособлений намного сложнее, чем у предыдущего варианта. Лезвие устанавливают горизонтально на поверхности. С одной стороны кладут полено, шестерёнка вращается, сжимает лезвие и колоду. Происходит раскол.

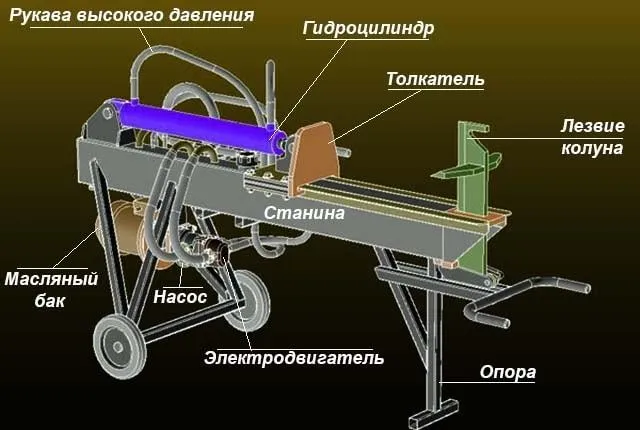

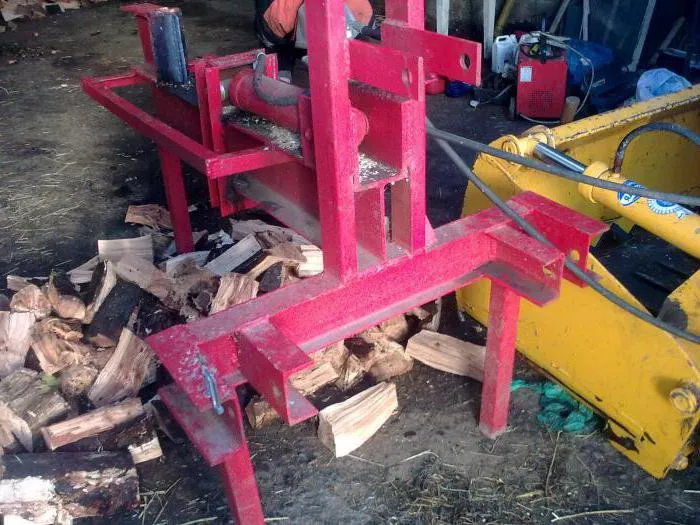

Гидравлический колун

Гидравлическая модель является самой дорогой. За основу берут опорную раму. Конструкция состоит из:

• электрического двигателя – гидроцилиндра, имеющего высокое давление;
• масляного насоса;
• бака масляного с фильтром;
• крестообразного лезвия;
• железного толкателя.

Тонкости, которые следует знать при изготовлении ручного колуна

Стоит учесть такие нюансы:

• угол, находящийся у рукоятки, должен быть острее, а на обратной стороне – тупой;
• угол заточки часто бывает комбинированный.

Таким образом, колка становится эффективной.

Острая зона попадает в древесину. Более толстая сторона глубоко проникает и увеличивает раздвижной удар.

Совершая небольшое количество ударов, происходит большое число расколов.

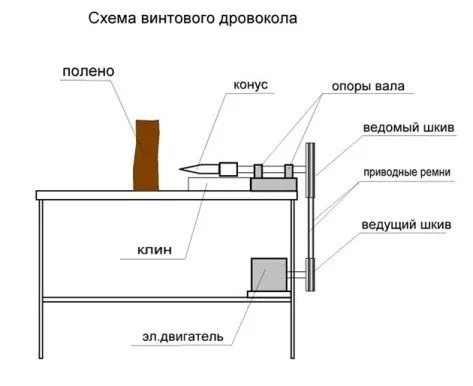

Винтовой дровокол

Следует отметить, что изготовление колунов этого типа давно освоено домашними мастерами, а потому на просторах интернета можно легко отыскать чертежи приспособления для колки дров и подобрать для себя подходящее. Принципиальных различий меж ними нет, есть разница в габаритах и высоте столешницы, размерах рабочей части конуса и приводных механизмов. Общая схема агрегата показана на рисунке:

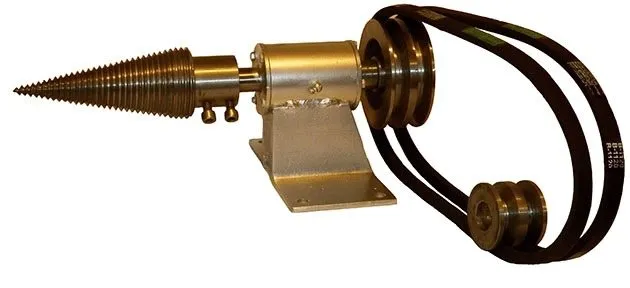

Исходя из этой схемы, на будущий винтовой колун с электроприводом понадобятся следующие детали и материалы:

• электродвигатель мощностью не менее 2 кВт;
• вал с подшипниками;
• шкивы и ремень привода;
• рабочий конус с резьбой;
• листовой металл толщиной 3 мм;
• металлические уголки или профильные трубы;
• плита для крепления двигателя.

Примечание. Можно сильно упростить изготовление колуна, если найти мощный низкооборотный электродвигатель на 500 об/мин. Тогда ременная передача не потребуется, конус можно насадить прямо на его вал.

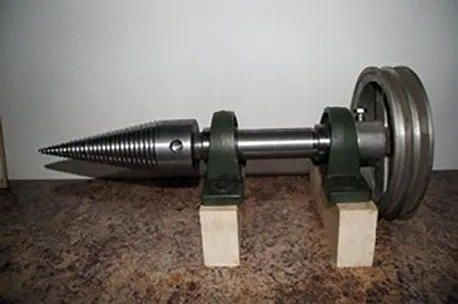

По числу оборотов двигатель можно брать любой, но рассчитать шкивы ременной передачи таким образом, чтобы скорость на валу была 500 об/мин, не более. Кстати говоря, готовый вал с подшипниками на электроколун можно приобрести на рынке, а шкивы и резьбовой конус заказать знакомому токарю, передав ему такой чертеж:

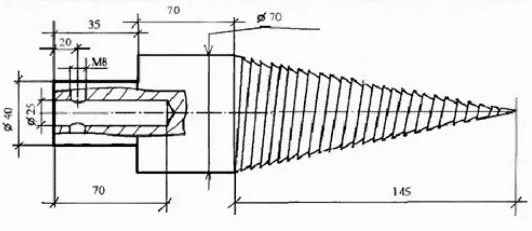

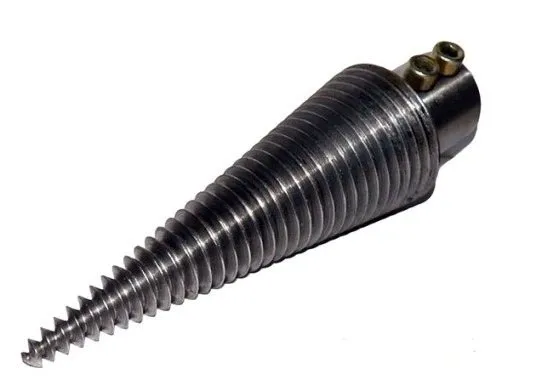

Материал конуса для колуна – углеродистая сталь, лучше всего Ст45. Резьба – с двумя заходами и шагом 7 мм, высота витков – 2 мм. Шкивы можно выточить из обычной Ст3, размеры канавок – в зависимости от подобранного ремня. Некоторые мастера вместо ременной передачи используют цепную, что надежнее, но сложнее в изготовлении. Надо подбирать звездочки по размеру, это не очень удобно.

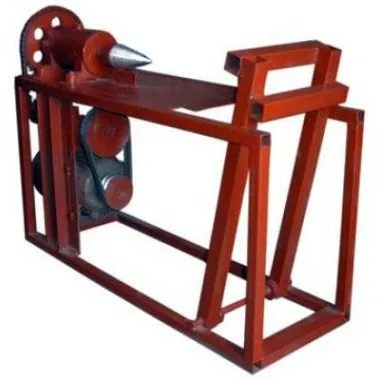

Чтобы собрать винтовой колун, надо сварить станину, установить под столешницей плиту для крепления двигателя, а на ней – вал с подшипниками. На нем закрепить конус и шкив, надеть и натянуть ремень. Произвести подключение двигателя к электросети и можно приступать к испытаниям.

Материалы

Для производства рубящей части уместно использование:

• старого топора (недопустимы трещины);
• элемента рессоры.

Для рукоятки подойдут твёрдые породы дерева.

Материалы изготавливают заранее. Лучше всего дождаться, когда остановится сокодвижение дерева. Это предотвратит разрыв при просушке.

В работе применяют такие инструменты:

• болгарку;
• наждачку или напильник;
• ножовку;
• молоток;
• нож;
• иногда инвертор сварочный.

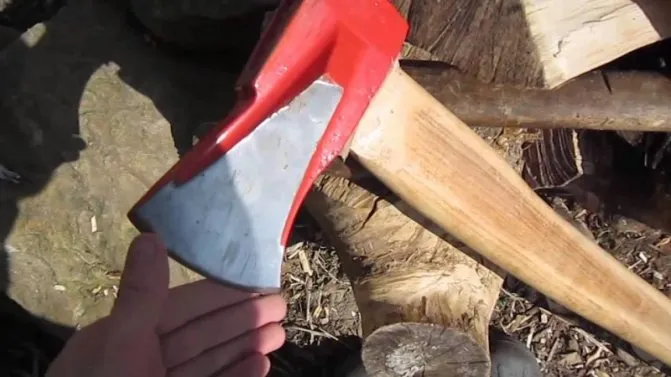

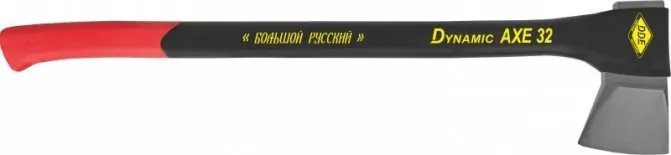

Ручной колун

Если посмотреть на фото колуна, то его не сразу можно отличить от обычного плотницкого топора. Работа этими инструментами отличается в корне, поэтому их принято разделять.

Если стандартный топор нужен для черновой обработки полена в виде заготовки, колун же требуется именно для разделения крупных кусков дерева на более мелкие. Различаются они обычно по длине рукояти, т.к. плотницкий инструмент имеет более короткую ручку, это удобнее для мелкой работы.

Колун продуман так, чтобы максимально увеличивать силу удара по дереву. Для этого же специально удлиняется топорище колунов и делается другая заточка. Колун специально изготавливается более тупым, для того чтобы раскалывать древесину, а не вонзаться в нее.

Процесс изготовления колуна из топора

Многие люди задаются вопросом, как из топора сделать колун. При подготовке:

1. Старый топор отражают на бумаге, сохраняя все размеры.
2. Наносят все дополнения.
3. Вычерчивают подходящую форму ручки.

Изготавливают колющий инструмент различными методами:

• для колки мягкой породы дерева (к примеру, чурки с маленьким диаметром) достаточно изменить только угол заточки. Его делают тупым. Так появляется возможность раздвинуть брусок;
• рубка твёрдых пород предполагает увеличение веса металлической части приспособления. Обязательным является приваривание утолщений металлических – «специальных ушей».

Наварку можно сделать из:

• рессоры;
• заготовки металлической;
• арматуры.

Подходящая арматура должна иметь диаметр более 15 мм. Два отрезка арматуры приваривают основательно друг с другом, а затем к основе. Далее протачивают, сужая. По бокам получается 2 клина.

Рессору приваривают также. Иногда ей придают форму, идентичную топору. Края, которые выступают, не должны мешать процессу. Заточку делают конусную. При заточке наварка и кромка становятся одним целым.

Насаживают топорище двумя способами:

• проводят его через рукоять. Оно не слетит благодаря утолщению на конце рукоятки. Это похоже на систему насаживания кирки;
• надевают топорище в приспособление. Предварительно обтачивают предмет для надёжного размещения. Фиксация прибора происходит с помощью распорных клиньев. Чтобы их применить, нужен распил в части утолщённой с глубиной на 1 – 1,5 см меньше, чем ширина обуха.

Когда дрова подспорье

Комлевые части лесин и, особенно, пни от корчевки, как известно, дают, сгорая, много тепла. Приобрести их на дрова можно недорого, а в России кое-где и просто за самовывоз: на целлюлозу, волокно для МДФ и техщепу для ОСП, ДСП и ДВП они мало пригодны. Но расколоть такой весь внутри и снаружи корявый чурбак на дрова не так-то просто. Однако для заготовки в домашних условиях небольшого количества дополнительного к основному древесного топлива эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.

Как? Нужно сделать конусный дровокол: он не расщепляет чурак насильно, а вынуждает его трескаться как ему самому удобнее. Если заготовка не более 60 см диаметром, то получившиеся поленья поместятся в топку печи. Их поперечные размеры не оптимальны для наиболее экономичного сгорания, но и топливо-то бросовое.

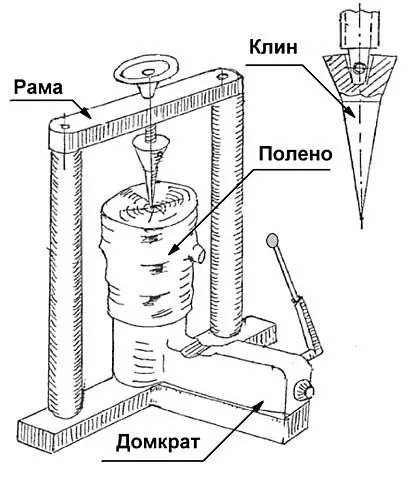

Устройство конусного дровокола

Устройство конусного дровокола показано на рис. справа. Диаметр основания конуса – 80-150 мм смотря по наибольшему размеру доступных чураков. Угол при вершине – 15 градусов для мелкослойного и 18 градусов для прямослойного дерева. Прим. на 1/3 высоты конуса от основания он сменяется углом раствора 22 и 25-30 градусов соответсвенно. Домкрат лучше применить реечный. Дело в том, что автодомкрат аварийное приспособление, не рассчитанное на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидропресс, развивающий такое же усилие это солидное сооружение больше тонны весом.

Еще один нюанс: регулировочный шток конусного колуна лучше сделать и рабочим. Для этого его выполняют из прутка стали Ст45 или более прочной диаметром от 24 мм. Резьбу нарезают трапециевидную (можно использовать детали от негодного магистрального газового или водяного вентиля). Штурвал заменяют рычажным воротом. Тогда вдвоем с помощником возможно будет расщепить самый толстый гнуснейший из гнусных чурак. Рама – швеллеры от 150 мм и трубы от 60х4.

Рекомендации по самостоятельному изготовлению колуна

На конструкцию и тип устройства влияют:

• условия работы;
• наличие материалов;
• финансовые средства.

Несколько советов для экономного изготовления:

• отдают предпочтение простой бюджетной модели, имеющей ручной привод (актуально в случае перебоев с электричеством);
• для варианта с электроприводом подойдёт мотор, имеющий мощность до 3 кВт;
• для людей без физической подготовки подойдёт гидравлический инструмент ( единственный недостаток – дорогостоящие комплектующие).

Как правильно колоть дрова

Многие дачники колют дрова, положив полено на землю, но бывалые дровосеки категорически не рекомендуют так делать, и вот почему:

1. Это опасно, потому что можно попасть топором по ноге и получить серьезную травму.
2. Это неудобно, потому что дровосеку приходится низко наклоняться. Особенно тяжело нагибаться тучным людям.
3. Это плохо влияет на качество дров, так как полено, лежащее на земле, моментально отсыревает.

Лучше всего для колки использовать специальную металлическую конструкцию, напоминающую по своей форме станок. Посередине станка находится желоб, в который помещается полено: здесь оно надежно закрепляется и не выскакивает. Когда полено, или «чурбан», ровно лежит на своем месте, дровосек берет колун и поднимает его вверх для удара и резким движением опускает его на полено. Если удар сделан правильно, чурбан раскалывается на части. Главное — правильно рассчитать силу удара, тогда эти части получатся ровными и аккуратными, но это приходит с опытом.

Никогда не стоит поднимать колун слишком высоко, потому что сила удара от этого не увеличится, а, наоборот, ослабнет. Также не стоит размахивать топором перед тем, как совершить удар: тратить лишние силы дровосеку ни к чему.

Нюансы проведения работ

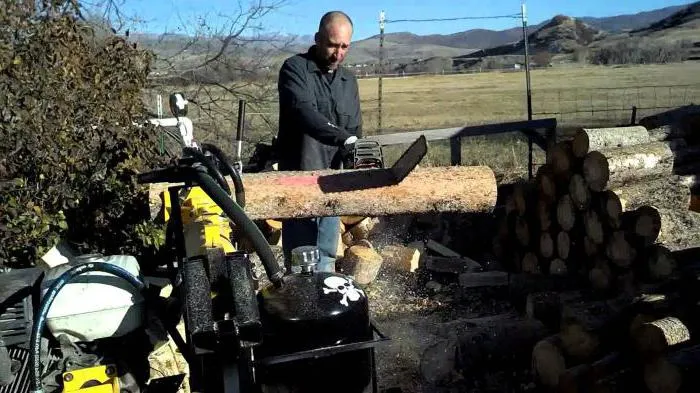

Если вы решили изготовить гидравлический колун, то для начала следует найти все детали и позаботиться об изготовлении формы. Ее выполняют из металла, а в качестве основы выступит крестообразная форма. Ее размеры можно выбрать в индивидуальном порядке, ведь четких ограничений нет. Главное условие при этом заключается в том, чтобы мощности цилиндра было достаточно для раскалывания дров, когда их размеры слишком велики.

Форму нужно зафиксировать на станине, ее поперечная ось должна совпасть с валом гидравлического цилиндра. Он устанавливается вдоль рамы и подсоединяется к насосу, при этом следует задействовать патрубки. Такой механический колун может быть передвижным, для этого к раме следует укрепить колеса.

Разновидности приспособлений для колки дров: топор со смещённым центром

В продаже сегодня можно найти топор-колун со смещенным центром. За модель Vipukirves Leveraxe придется заплатить 16000 рублей. С помощью инструмента в короткое время можно будет наколоть большое количество дров. Обеспечивается такая возможность благодаря изогнутой лапке, располагающейся в верхней части лезвия. Она цепляется за оставшиеся элементы бревна и образует рычаг. В итоге инструмент не проскальзывает после удара, а ноги остаются в безопасности. Конструкция при этом предполагает свободный хват топора.

Топорище выполняется из финской березы, которая способна поглощать ударный импульс. Зимой рукоятка не обмерзнет, она не будет скользить в руках даже в условиях дождливой погоды. Благодаря тому, что конструкция такого топора уникальна, лезвие не застревает в древесине, ведь смещенный центр тяжести мгновенно уводит топор набок, поэтому с одного удара участок бревна откалывается. Толщина лезвия равна 8 см, а вес — 3 кг. В качестве материала используется сталь, а в сложенном виде размеры инструмента составляют 91 x 23 x 9 см.
