Изготовление коптильни из бочки своими руками с чертежами — как сделать и использовать для горячего копчения

Виды коптилен из бочки

Наиболее распространенным вариантом домашнего устройства для копчения считается коптильня, изготовленная из бочки. Можно создать простое устройство либо более сложное с возможностью контроля температуры и дополнительными функциями. Если вас интересует создание коптильни из бочки своими руками, вы можете найти соответствующие чертежи и инструкции для реализации этого проекта.

Вертикальная с топкой

Коптильня горячего копчения может быть нескольких видов. Простым вариантом считается вертикальная установка. Топка может быть отделена от камеры или иметь внутреннее расположение. Агрегат подходит исключительно для горячего копчения. Перед началом сборки коптильни горячего копчения следует тщательно очистить бочку от остатков содержимого, чтобы оно в дальнейшем не отобразилось на вкусе копченостей.

Горизонтальная

В том случае, если требуется более универсальный вариант, выбирают горизонтальную установку. Такая коптилка горячего копчения может использовать в качестве мангала, барбекю. Процесс сборки схож с коптильней из газового баллона, но имеются и особенности. Плюсом такого аппарат считается то, что дым распределяется равномерно. Минус коптилки – низкая степень герметизации.

Из двух бочек

Из бочек можно соорудить обе главные части коптилки.

Вертикальная емкость послужит топкой, а горизонтальная – камерой для продуктов. Аппарат считается практичным и эффективным. Процесс приготовления в такой коптильне горячего копчения быстрый и удобный.

Подготовка емкости

Для изготовления коптилки холодного копчения нужно выбрать бочку объемом 200 литров. Такая тара удобна в использовании, отличается достаточной вместимостью продуктов, не занимает много места на участке. Перед ее применением нужно провести ряд подготовительных мероприятий:

• очистить от остатков краски;
• обжечь изнутри;
• залить водой;
• оставить на несколько дней;
• тщательно просушить.

Если проигнорировать эти манипуляции, то продукты после копчения будут горьковатыми на вкус и неприятными на запах.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

• металлическую арматуру;
• листы металла разной толщины;
• трубу.

Из приспособлений потребуется:

• болгарка;
• сварка;
• рулетка;
• маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

• внешних: топка, крышка, ручки, дверца, дымоотвод;
• внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек.

Разметка и распиловка

1. Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
2. Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
3. В дне бочки просверливаются отверстия для притока воздуха в топку.
4. Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
5. Напротив дверцы высверливается отверстие для дымохода.

Возможно разместить топку отдельно от бочки. В таком случае увеличивается полезный объем коптильни горячего копчения, в камере удастся поместить больший объем продуктов.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

1. Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
2. Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
3. Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
4. Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
5. Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Вырезание крышки и сварка боковых полос

1. Проводим вдоль бочки ровную линию немного ниже трубы дымохода, а вторую, параллельную, — чуть выше середины бочки с торца. Затем соединяем линии с краю, на расстоянии около 3 см от торца бочки, с обеих сторон. Вырезать дверцу надо ювелирно, тонким диском 2,5 мм. Сперва режем торцы, потом — верх, и в конце — низ.
2. Полосу метала 0,7-1 мм аккуратно сгибаем по форме бочки. Чем точнее будет подгонка, тем меньше будет выходить дыма. Боковые полосы — залог жёсткости дверцы. Привариваем точечно через 5 см, чтобы боковые полосы плотнее ложились на бочку.

Вариант 2

Для изготовления горизонтального варианта верхняя и нижняя части бочки должны быть закрытыми. Если одна часть открыта, то перед тем как сделать коптильню, ее необходимо заварить листом металла.

Чертеж и схема

На схеме обязательно следует отметить крышку. Возможно разрезать емкость пополам, тогда верхняя часть будет служить крышкой. При этом устройство сможет использоваться в качестве барбекю. На чертеже отмечаются дымоотвод, а также ножки, на которые агрегат будет устанавливаться на костер. Схема внутреннего строения не отличается от вертикального варианта. Внутри устанавливается поддон для сбора жира, решетки и крючки для продуктов.

Изготовление опоры

В качестве опоры используется подставка, сваренная из металлических прутьев.

Для повышения устойчивости она изготавливается в форме табурета без сиденья с перекрещенными ножками. Подставка может привариваться к нижней части коптильни или быть съемной. Для этого используются болты. Повысить устойчивость можно с помощью уголков, прикрученных в нижней части подставки.

Опора для поддона

Если вы хотите сделать всё правильно, то нужно придумать, как этот поддон будет располагаться внутри коптилки.

В простейшем случае эта посудина ставится просто на тлеющие опилки. Это, конечно, не лучший вариант, но он тоже работает. Правильнее смастерить для поддона опору, чтобы он располагался чуть выше и опилок не касался. Вот несколько вариантов, как это можно сделать.

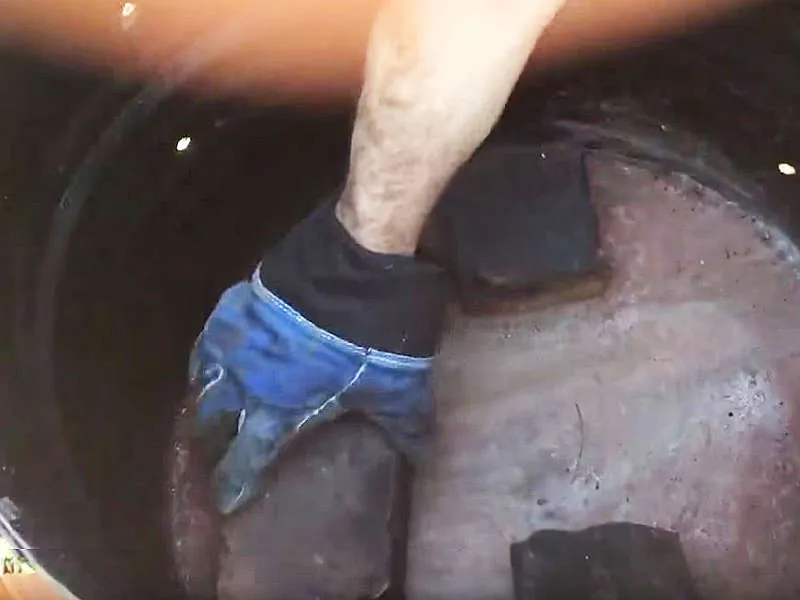

На дно бочки кладутся три кирпича, и на них ставится поддон.

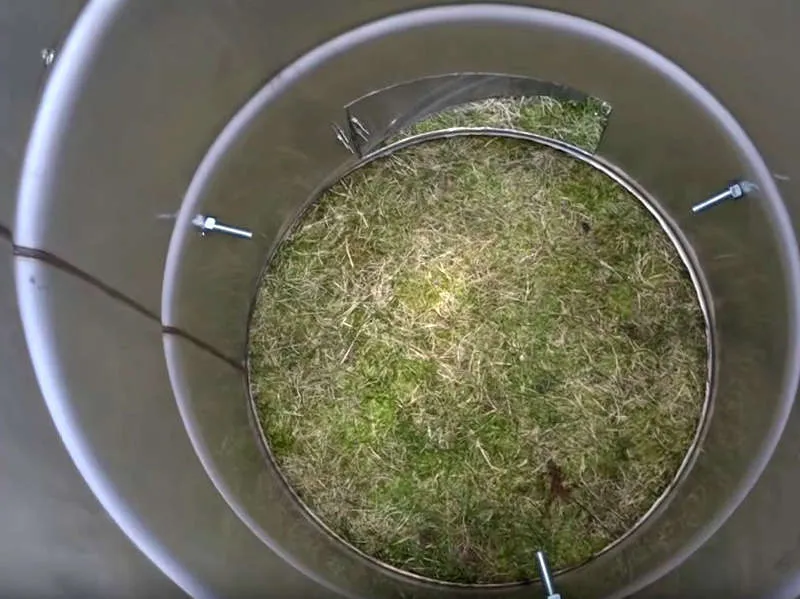

В стенках бочки сверлятся три отверстия по кругу, в них вставляются болты и затягиваются изнутри гайками. Хвостовики болтов торчат внутрь бочки, и на них можно уложить поддон.

Сверлятся четыре отверстия, в них вставляются два арматурных прутка, и на них укладывается поддон.

На этой картинке на прутьях ещё и решётка лежит:

Поддон изначально делается с ножками, и ставится на дно

Вариант на колёсах

Чтобы сделать конструкцию более мобильной, внизу к ножкам привариваются колеса. Использовать можно старые детали от мебели или приобрести небольшие колесики в магазине. В обоих случаях возможно дополнить конструкцию полочкой для дров.

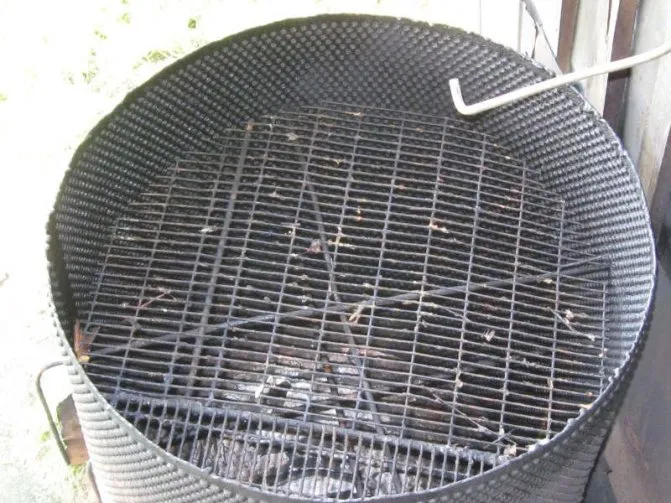

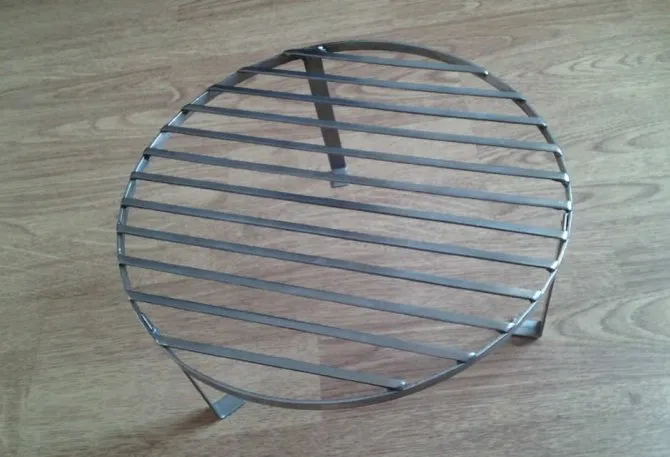

Как сделать решетку

В коптильне может быть один ярус или несколько. В качестве решеток используются готовые приспособления, к примеру, от холодильника. Также возможно применить кладочную сетку или сварить решетку из металлических прутьев самостоятельно. Чем больше шаг, тем крупнее придется нарезать куски. Оптимально сделать решетку под продукты с мелким шагом, чтобы удалось разместить мелкие продукты, а для больших кусков и тушек соорудить подставки под крючки.

Из двух металлических бочек

Вертикальная или горизонтальная коптильня горячего копчения своими руками из бочки считаются эффективными и функциональными. Более практичным является агрегат, собранный из двух емкостей, одна из которых служит топкой, другая – камерой для продуктов.

Схема и чертежи

Схематическое изображение такой коптильни напоминает букву Т: топка располагается вертикально, камера – горизонтально. По сути, такая установка – комбинация горизонтального и вертикального варианта коптилен. Чертеж включает основные составляющие: дверцы топки, крышку камеры, дымоотвод. Возможно создать более совершенный вариант. Приваренная сбоку полочка сделает установку более практичной. На ней удобно размещать посуду или продукты. На схеме стоит указать расположение фильтра, разделяющего топку и емкость с едой, чтобы предотвратить загрязнение пищи. В крышке может быть предусмотрен врезной термометр.

Самое главное – правильная разметка

Схема поможет правильно осуществить разметку. Крышка вырезается по аналогии с горизонтальной коптильней.

Изготавливая установку горячего копчения своими руками, важно подумать про удобство эксплуатации. Поскольку в качестве топки используется отдельная большая емкость, то дверцу для загрузки топлива и поджига можно сделать большой. Чтобы конструкция была вырезана правильно, следует предварительно очистить бочки от старой краски, сделать разметку мелом или маркером и произвести распил лобзиком.

Соединяем воедино обе конструкции

Бочки схватываются сваркой. При работе с емкостями из тонкого металла, лучше использовать электроды небольшого диаметра, что поможет избежать деформации. Для обеспечения идеального прилегания двух деталей предварительно на бумаге делается рисунок полукругов верхней бочки в натуральную величину. Они прикладываются к вертикальной емкости, и делаются вырезы с помощью лобзика. Перед соединением следует проверить края, чтобы они были ровными, без заусениц.

Изготовление крышек

Крышка вырезается в верхней части горизонтальной бочки. Срезается около 80% поверхности. Для соединения ее с основанием используют петли. Чтобы обеспечить плотное прилегание, лучше обрезать элемент не полностью, а только с трех сторон. Четвертая срезается после подсоединения петель. Для исключения температурной деформации дверца усиливается по периметру металлическим уголком или полоской, вырезанной из листового металла. По аналогичной схеме можно укрепить и дверцу топки.

Дорабатываем топку

Топка представляет собой простую конструкцию, куда на дно засыпаются опилки.

Нюансом является ее непосредственное соединения с коптилкой, из-за чего продукты горения могут попасть на продукты и испортить вкус или внешний вид. Для исключения данного явления используется самодельный фильтр, который устанавливается на стыке двух емкостей. В качестве фильтрующего элемента используют мешковину или мокрую ткань, способную задержать продукты горения, смолы и канцерогены.

Шлифовка и покраска

Окончательный этап – шлифовка и покраска. Правильный подход позволит сделать коптильню горячего копчения из бочки не только практичной и функциональной, но и эстетически привлекательной. После сборки поверхность покрывается краской. Лучше выбирать для этого термостойкие составы. Цвет может быть любой, но практичным считается черный, поскольку на нем меньше видны следы копчения. Чтобы обеспечить надежное сцепление краски с поверхностью, сварочные швы и поверхность коптильни зачищаются.

Для каких продуктов подойдут данные коптильни

В коптильне из бочки, сделанной своими руками возможно приготовить всевозможные деликатесы из:

• куриного, свиного, говяжьего, кроличьего мяса;
• овощей и фруктов;
• грибов;
• рыбы;
• орехов;
• сыров и колбасных изделий.

При обработке из продуктов удаляются патогенные микроорганизмы, поверхность становится золотистой, пища приобретает копченый вкус и аромат дымка. Хранить такие продукты можно короткое время. Что касается размеров помещаемых в коптилку блюд, то все зависит от размеров конструкции. При использовании 200-литровой бочки, удастся закоптить даже крупные тушки и большое количество целых рыбин.

Создание ножек гриля и крепление шарниров

1. Ножки будут складываться по принципу ножниц. Они состоят из двух прямоугольников, один из которых меньше другого. Они соединены между собой болтами с двух сторон немного выше середины.
2. Подгонка двери является наиболее важным этапом, так что семь раз отмеряем — один раз отрезаем. Прикладываем дверцу к бочке, чтобы она плотно села на место. Проем, где будут располагаться петли, должен быть мизерным — 2-3 мм. Чтобы этого достичь, нужно сдвинуть дверь как можно сильнее вверх и попробовать открыть дверцу. Убедитесь, что ничего не цепляется и не мешает. Только потом сделайте отметки для шарниров.

Отзывы пользователей

Как по мне самый удачный вариант самодельной коптилки. Пользоваться удобно, коптит хорошо. Вместительный агрегат, можно готовить даже на продажу. Единственное, мы приспособили его под электрический нагреватель. Безопасно и комфортно. Еще врезали не один термометр, а несколько, в разных местах. Удобно контролировать температуру во всей камере.

Готовим рыбу и мясо в такой коптильне уже не первый год. Экономно и эффективно.

Нравится идея с подставкой на колесиках. Надо попробовать, чтобы прятать агрегат от дождя. К горячему копчению претензий никаких. Блюда получаются изумительно вкусными. Нравятся всем. Да и в качестве сомнений никаких, в отличие от магазинных.

Прочитал про идею с гидрозатвором на вертикальную коптильню из бочки. Решил доработать свой аппарат. Результат превзошел ожидания. Штука действительно работает. Копчености готовятся еще быстрей, дым сохраняется и равномерно распределяется в бочке.

У нас примитивная конструкция для горячего копчения из бочки. Просто ставим на костер и помещаем внутрь продукты. Сверху прикрываем, чем придется. Но увидев крутые фото коптилен, захотелось смастерить такой шедевр. Процесс сборки понятный. Думаю, справлюсь. Ничего сложного, главное – желание и немного времени.

Собирал коптильню по второму варианту, горизонтальную. Классный аппарат получился. Коптим в нем все. На праздники готовим шашлык и рыбку на барбекю. Доделал полочки сбоку для посуды. Удобно закладывать и вынимать еду. Снизу на ножках тоже поставил полки для топлива. Поддон для жира установил с ручками, чтоб удобней вынимать было, а в крышке термометр вставил. Колесики на подставке – бомба. Когда нужно – выкатил из гаража, потом обратно спрятал. Пользуемся уже почти год. Краска не прогорела, такая же красивая коптилка и осталась.
