Изготовление квадратного тандыра из кирпича своими руками — чертежи и расчеты
Для самостоятельного возведения кирпичного квадратного тандыра (соответствующие схемы для каждого типа прилагаются в отдельности) не требуются опыт искусства печника. Простейшую печь без дымохода можно построить всего за несколько часов, предварительно подготовив под нее подходящий фундамент.
- Виды построек
- Преимущества и недостатки
- Правила использования
- Большой стационарный тандыр из кирпича
- Кирпичный тандыр на мобильной платформе
- Самодельный земляной кирпичный тандыр
- Тандыр и мангал в одном из кирпича
- Квадратный тандыр своими руками
Виды построек
Традиционно печи такого типа используются для приготовления пищи при минимальном расходе дров. Небольшие размеры и особая форма, отсутствие плиты позволяют варить и запекать любые блюда. На открытом огне быстро закипит чайник, а мягкое тепло позволит приготовить плов, не даст подгореть хлебу или шашлыку. Все тандырные печи делят по способу постройки:
- наземные — самые большие, в азиатских поселках часто строят общий тандыр для всех жителей, бывает горизонтальным и вертикальным;
- углубленные, или земляные, — способны дольше сохранять тепло, могут служить и для обогрева, занимают мало места;
- мобильные — часто покупают в готовом виде, но легко сделать и из кирпича.
Преимущества и недостатки
Основное преимущество тандырной печи — экономичность. При недостатке топлива во время кочевья или в горном поселке небольшой тандыр топят щепками и хворостом, готовя во время то, что требует продолжительной тепловой обработки (например, суп). В протопленной печи температура сохраняется за счет жара, аккумулированного камнем, и в ней можно приготовить то, что запекается в течение короткого времени (хлеб, мясо, рыба, овощи). Даже остывающая печь долго сохраняет температуру поставленного на нее казана и позволяет хорошо распариться крупяным блюдам.
Недостатком является закрытая, кувшинообразная форма топки. Для любителей посидеть у костра или погреться у камина тандыр подойдет плохо: в нем не разжигают большого пламени, а конструкция предусматривает минимум потерь жара, который набирают кирпичи стенок. Все тепло излучается во внутреннее пространство приспособления. Других недостатков тандыр не имеет, т. к. при малых габаритах не потребует больших затрат на материалы, не нуждается в особых видах топлива. При грамотном строительстве и подземная, и надземная конструкция будет служить много лет.
Правила использования
Протопку печи осуществляют, загружая дрова в горловину. Розжиг можно произвести сверху или через отверстие в самом низу купола. Оно служит для поддува и удаления золы после протопки. У вертикальной конструкции дымохода нет и продукты горения удаляются через горловину. При горизонтальном расположении топки (печь для хлеба) дымоход устраивают в задней части купола, как можно дальше от зева. Тяга в этом случае обеспечивается потоком воздуха от зева к трубе, поддувало в тандыре горизонтального типа не делают.
Приготовить блюда в тандыре можно следующими способами:
- Варка — происходит в казане или кастрюле, установленных на открытой верхней части вертикального очага. Во время приготовления супа или плова дрова после растопки подкладывают через нижнее отверстие или на время снимают посуду. Кладут столько дров, чтобы обеспечить малое или среднее кипение жидкости.

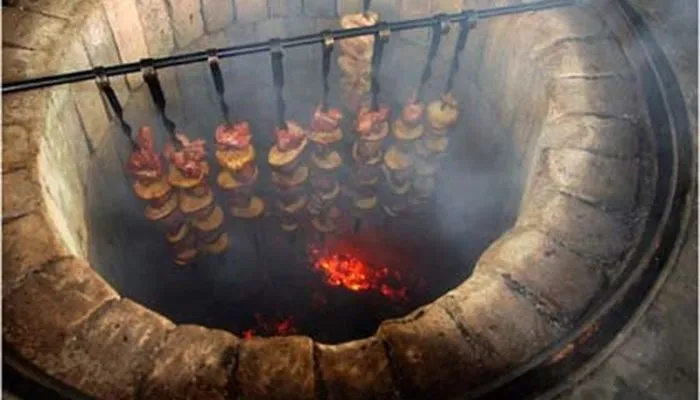

- Запекание. Мясо, рыбу, овощи удобно опустить прямо в зев печи, когда угли в ней почти погасли. Для этого используют специальные решетки с ручками, за которые их легко опустить и поднять. Мясо на шампурах кладут в топку. При этом можно упереть острие вертела в дно печи или сделать специальный диск-кольцо по размеру отверстия, чтобы подвесить шампуры в прорезях.
- Выпечка хлеба. Лепешки и самса в тандыре получаются вкуснее, чем в простой духовке. Но пекарю придется освоить способ крепления изделий к стене разогретого очага. Когда выпечка будет готова, ее легко снять, слегка сдвигая с места. Для такой работы необходимы плотные рукавицы.
Кроме специальных способов готовки, на вертикальном тандыре можно установить и сковороду, и чайник или котелок, чтобы приготовить блюда как на плите или костре. Печь горизонтального типа используют как кухонную духовку.

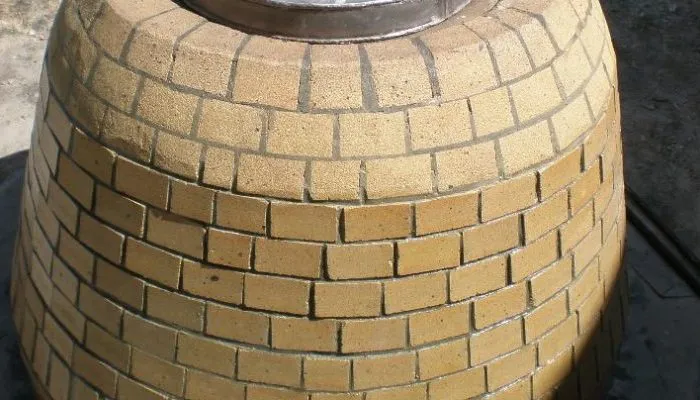

Большой стационарный тандыр из кирпича
Большую тандырную печь строят для многочисленных гостей или членов семьи. Даже на маленьком очаге можно приготовить большой казан плова, шурпы или других традиционных азиатских блюд. Но пожарить много шашлыков или испечь сразу несколько лепешек в миниатюрной печи сложно.
Материалы и расчеты
Размеры большой постройки должны позволить хозяину нагнуться над краем зева, чтобы разжечь огонь или наклеить на стены изделия из теста. При приготовлении пищи в казане емкость должна войти в зев примерно на 1/3-½ высоты. Высота всей конструкции при этом должна оставаться удобной для закладки и выемки продуктов. Оптимальная высота стенок очага составляет около 1 м.
Диаметр может быть разным, но для бережного расходования топлива стенки не должны быть слишком удалены от центра. Чаще всего ширина большого очага составляет около 1 м у основания. Куполообразное строение стен предусматривает сужение в верхней части, и зев получится уже основания примерно в 2 раза. Его размеры составляют 0,5-0,7 м и часто выбираются в зависимости от размеров котлов, которые будут использоваться для готовки.
Наружные размеры зависят от толщины стенок и способа кладки. При размещении кирпича вертикально и ложковой стороной наружу внешний диаметр будет ненамного больше внутреннего. При тычковой кладке придется прибавить к внутреннему кругу двойную ширину или длину кладочного камня. Эти расчеты необходимо провести перед строительством, т. к. от них зависит объем бетона для основания: диаметр фундамента должен быть на 15-20 см больше внешних габаритов постройки.
В качестве материалов потребуются:
- цемент, песок и щебень (1:3:4) для основания печи;
- сетка сварная арматурная из прута 2-3 мм, с ячеей 5-7 см;
- шамотный или полнотелый красный кирпич;
- глиняная смесь для кладки печей и каминов (удобнее купить готовую);
- несколько деревянных брусков и полоса фанеры для шаблона, крепеж.
Декоративный тандыр можно дополнительно отделать снаружи жаростойкими материалами (камнем, керамической плиткой и пр.). Количество материалов рассчитать индивидуально, в зависимости от размера возводимого очага.
Инструменты
Рабочие инструменты связаны с производимыми работами, это:
- лопата для копки котлована под фундамент;
- емкость для замеса бетона;
- кельма;
- молоток с кирочкой для раскалывания и подтесывания кирпича.
Для кладки стен придется самостоятельно изготовить шаблон-циркуль. Он состоит из вертикального бруска высотой больше, чем высота тандыра. Перпендикулярно к нему потребуется прикрепить 3 отрезка, длина которых равна радиусам в основании купола, примерно посередине его и на уровне верхнего края стенок. Все отрезки соединяют узкой полосой тонкой фанеры, чтобы получить плавно изогнутую поверхность.
Этапы работ
Работа происходит в несколько этапов:
- устройство фундамента подразумевает выкапывание котлована, заливку и армирование бетона и набор прочности (минимум 7 дней);
- строительство и просушивание стенок;
- обмазка и изготовление люка;
- сушка и обжиг.
Схема
Общую схему можно вычертить самостоятельно, включая в нее и варианты внешней отделки, и наличие термоизолирующего слоя (минвата, другой негорючий материал). Сделать тандыр можно и без составления чертежа.
Пошаговая инструкция
Строить очаг удобнее с использованием пошагового руководства:
- Подготовка котлована. Выбранное место не должно заливать водой при выпадении осадков. Выкопать котлован, учитывая его больший диаметр по отношению к постройке. Глубина ямы составляет около 30 см. Дно выровнять и засыпать его 10 см песка, утрамбовывая подушку.
- Заливка фундамента. Приготовить бетонную смесь из песка, щебня и цемента, залить слоем 7-10 см. Уложить на бетон арматурную сетку и продолжить заливку до уровня грунта. После заполнения ямы сделать опалубку и приподнять бетонный цоколь на 10-15 см над землей. Оставить застыть и набрать прочность на 7-14 суток.

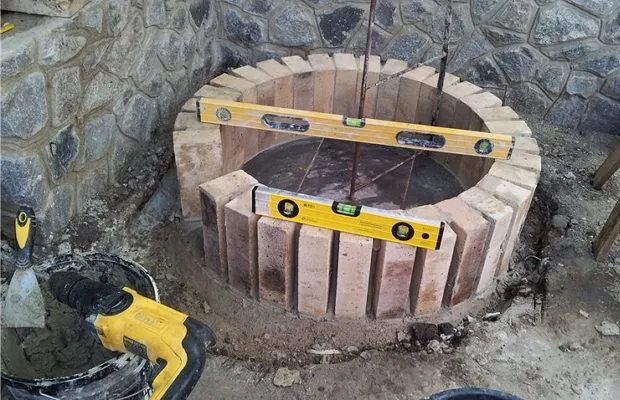

- Строительство корпуса. На плите фундамента начертить круг с диаметром, равным внутреннему пространству топки. Выложить его кирпичом, используя в качестве связующего глиняную смесь для кладки печей. Углы кирпичей при этом стесывают кирочкой. Установить в центре заранее собранный шаблон. По окружности начать выкладывать кирпич для стен, поворачивая шаблон для получения ровного круга. Оставить отверстие для поддувала. Когда стена начнет отклоняться к центру, стесывать часть кирпича, придавая ему форму трапеции.
- Когда кладка будет закончена, печь оставляют просохнуть в течение 2-3 суток, защищая ее от вероятных осадков.

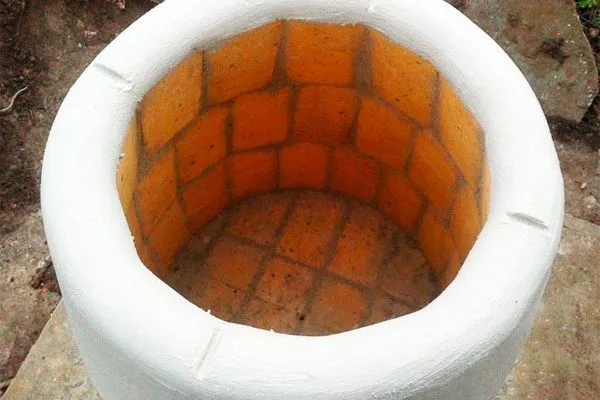

- Обмазка. Построенный очаг нужно гладко оштукатурить глиняной смесью с внутренней стороны. Это придется сделать в несколько этапов: сначала обмазывают и выравнивают первый слой толщиной около 1 см. При его просушивании образуются трещины. Их нужно затереть жидким раствором и повторить это несколько раз, пока поверхность не станет гладкой. Сделать из глины валик по краю люка, чтобы можно было закрывать очаг крышкой. Просушить тандыр.
- Если требуется внешняя отделка, то постройку утепляют и выкладывают вокруг нее облицовочный или декоративный слой.

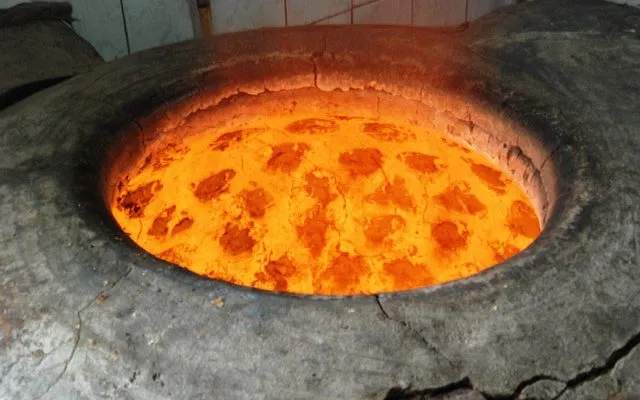

- Обжиг начинают после полного высыхания печи. В ней нужно развести небольшой огонь, прогреть стены до +40…+50°С. Дать очагу полностью остыть и произвести повторный нагрев уже до рабочей температуры (необлицованная стенка должна стать горячей). Дать печи снова остыть и на следующий день растопить ее для приготовления какого-либо блюда.
Кирпичный тандыр на мобильной платформе
Можно вариант мини-печи установить на платформе с колесами и перевозить сооружение по участку. Удобство такой конструкции состоит в том, что ее можно убрать на зиму, переместить в беседку, если погода испортилась. Габариты тандыра должны позволять сдвинуть тележку с ним силами 1 человека.
Материалы и расчеты
Глубину мобильного изделия выбирают с таким расчетом, чтобы можно было опустить туда шампур с мясом (вертикально). Диаметр диктуется размерами тележки, на которой он будет установлен и желаемым размером казана.
Используемые материалы:
- доски, асбестовый лист и жесть для изготовления основы (можно сделать платформу из листового металла толщиной не менее 5 мм);
- набор роликов для мебели или другие небольшие колеса;
- кирпич и глина.
Инструменты
В набор приспособлений нужно включить инструменты для резки и соединения дерева или металла:
- пила иди болгарка;
- шуруповерт или сварочный аппарат;
- мастерок для кладки кирпича;
- емкости для глины;
- шаблон.
Этапы работ
Мини-постройку тоже производят в несколько этапов:
- сборка платформы;
- строительство печи;
- обмазка и обжиг.
Пошаговая инструкция
Изготовление передвижного тандыра не слишком отличается от строительства стационарного и предполагает следующие этапы:
- Платформа. Основная сложность заключается в изготовлении тележки. При сборке деревянной конструкции доски нужно сплотить и соединить поперечинами с нижней стороны. Для защиты от нагрева на щит кладут асбестовый лист, а поверх него обивают основание жестью. Снизу крепят колеса или ролики. Для перевозки делают ручку. Металлическую конструкцию сваривают, присоединяя к листу оси для колес и ручку для перевозки тележки.
- Строительство печи. Этот этап выполняют так же, как в предыдущем случае, используя шаблон и подтесывая кирпичи для придания наклона стенам.
- Обмазку и обжиг производят по той же технологии, что и для стационарной печи.
Самодельный земляной кирпичный тандыр
Заглубленное сооружение не нуждается в дополнительной облицовке. Постройка земляного тандыра не отличается сложностью и происходит примерно так же, как и возведение очага на платформе.
Материалы и расчеты
Для строительства потребуются только традиционные кладочные камни и глиняный раствор. Его можно сделать из глины и песка, смешивая составляющие в такой пропорции, чтобы тесто, скатанное в шарик, не растрескивалось, если бросить его на твердую поверхность. Правильно приготовленный раствор при падении расплющивается, но края остаются ровными. Для сокращения времени на производство раствора можно купить готовые смеси с жаропрочными добавками.
Стенки очага выкладывают из полнотелого кирпича. Его количество зависит от расположения элементов (ложком или тычком, горизонтально, вертикально и пр.).
Для устройства поддувала в подземной печи потребуется подобрать трубу диаметром 10-15 м или лист жести.
Инструменты
Основные инструменты — лопата и мастерок. Кроме них может потребоваться только шаблон.
Этапы работ
Возведение конструкции включает простые этапы:
- копка ямы;
- прокладывание хода для поддувала;
- укладка трубы;
- строительство печи;
- декорирование очага.
Схема
Схема показывает устройство врытого в почву очага. Его основное отличие от других конструкций состоит в установке трубы, по которой будет поступать воздух. Если рядом с местом установки печи есть склон, то трубу можно проложить горизонтально. На ровном участке трубу поддува ставят наклонно.
Глубина ямы рассчитывается с учетом удобства работы с такой печью. Внутреннее пространство нерационально делать глубже 50 см. С учетом устройства поддувала глубина ямы должна быть примерно на 25 см больше. Края печи нужно поднять над грунтом как минимум на 15-20 см.
Пошаговая инструкция
Для изготовления заглубленной конструкции делают следующее:
- Копают яму с учетом размеров внутренней полости и толщины стенок. На дне устраивают подушку из утрамбованного песка. К нижнему слою выводят трубу, выкапывая под нее траншею нужной длины, но не слишком большую: через отверстие придется удалять золу.
- Кладку основания выполняют, оставляя в центре круга отверстие под колосник. Высота основания — 2 ряда кирпича. Поверх оставленного отверстия кладут решетку из чугуна или толстой стали.
- Применяя шаблон, возводят стены по кругу, поднимая их над уровнем почвы на нужную высоту.
- Нужно изделие просушить 2-3 дня, а затем засыпать пространство вокруг стен сухим песком.
Тандыр и мангал в одном из кирпича
Сооружение сложной конструкции предусматривает использование мангала в качестве основы, где будет гореть топливо. Казан устанавливают на специальную часть печи. Угли после протопки мангала можно передвинуть под казан и готовить сразу и жареное мясо, и блюдо в посуде.
Материалы
Для стен конструкции используют кирпич и глиняный раствор. В качестве основания можно применить бетонные блоки. Установить их допускается без фундамента, изготовив предварительно подушку из песка. Связующее для нижней части — цементно-песчаный раствор 1:3.
Инструмент
Набор инструментов состоит из мастерка, емкостей для приготовления раствора, измерительной ленты.
Чертеж
На схеме обозначить длину и ширину мангала, а также высоту его бортов (не менее 20 см). При выборе длины нужно учесть, что часть желоба (примерно 50 см) будет занята тандырной конструкцией.
Пошаговый план
Выровнять и разметить участок, где будет возведена конструкция. Выкопать котлован глубиной 25-30 см и заполнить его плотно утрамбованным песком (ПГС). После этого начинают строительство:
- Из бетонных блоков выкладывают основание такой высоты, чтобы было удобно работать как у мангала, так и с его высокой частью — тандыром.
- На глиняном растворе выкладывают под мангала, полностью закрывая кирпичом бетонную основу. Потом поднимают борта с 4 сторон основы мангала.
- Отмерив часть лотка, поднимают вертикальные борта тандыра, оставляя отверстие из мангала незакрытым. Сделать перекрытие лотка можно из полосы стали или 2 отрезков уголка. Сверху удобнее всего установить литое чугунное или стальное кольцо.
Квадратный тандыр своими руками
Простейшее устройство для варки в казане и запекании в печи можно сделать в виде кубического сооружения, выкладывая кирпичи по прямым линиям.
Из чего делать?
Материалы для простой печи — кирпич и глина. Под казан нужно подобрать или вырезать из толстой стали плиту с круглой выемкой. Такие можно поискать в магазинах скобяных товаров.
Чем
Инструментами печника в этом случае будут только мастерок и линейка.
Как строить?
Если печь невелика, под нее не делают даже фундамента. Он потребуется только на неустойчивой песчаной или заболоченной почве. В остальных случаях кладку начинают на песчаной подушке толщиной около 20 см.
Выкладывают квадрат нужного размера. По его периметру поднимают стенки, на забывая оставить на одной из них отверстие поддувала. Когда высота корпуса достигнет нужного показателя, кладут плиту с круглым отверстием под казан. В такой печи можно готовить те же блюда, что и в круглой. Но нужно учитывать при готовке, что углы прогреваются хуже, чем остальное пространство.
