Изготовление лестницы на второй этаж из дерева с поворотом на 180 градусов — рассчет универсальной модульной конструкции (фото и видео).

Все доступные варианты лестниц для частных домов можно разделить на три основные категории. Это включает в себя маршевые, винтовые и комбинированные конструкции. Среди них наиболее популярным является первый вариант.

Он включает в себя такой интересный подвид, как поворотная лестница на 180 градусов. Об ее разновидностях и технологии ее создания мы вам сейчас и расскажем.

Изделие с поворотом на 180º

Общая характеристика

Данный предмет размещается в проемах, имеющих прямоугольную форму, близкую к квадратной. Например, это может быть выем размером 180х200 сантиметров.

Поворот на 180º может быть реализован различными способами:

• посредством использования небольшой лестничной площадки, имеющей прямоугольную форму. Она разделяет всю конструкцию на две части, именуемые маршами. Площадка монтируется в лестничном проеме и от нее вверх и вниз отходят маршевые лестницы. Такое изделие является несложным в монтаже, но занимает много места;

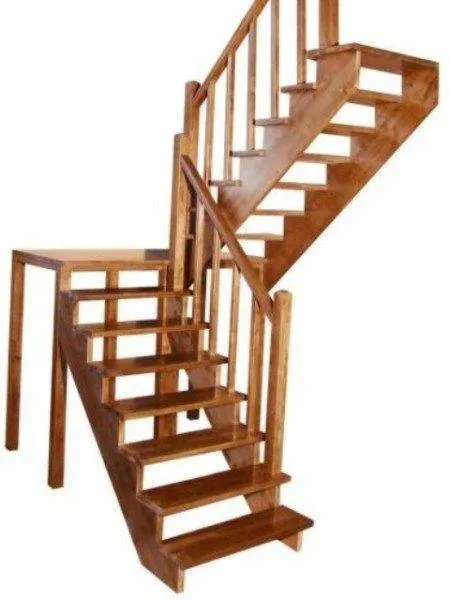

Использование площадки

• применение забежных ступеней лестницы – это следующий способ поворота. Он экономит пространство и делает внешний вид более эстетичным;

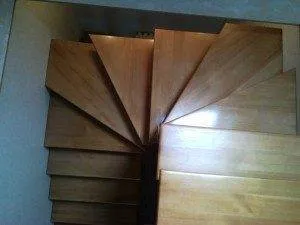

Поворот с использованием забежных элементов

• использование полувинтового типа конструкции – оно придает лестнице элегантность. Но, вместе с тем, такое изделие является сложным в изготовлении и его цена довольно высока;
• комбинированные варианты – могут встречаться случаи, когда для поворота применяется и площадка и забежные ступени.

В последнее время довольно популярным видом таких конструкций стали модульные лестницы с поворотом на 180. Они состоят из элементов-модулей. Благодаря этому их можно собрать легко и быстро как детский конструктор.

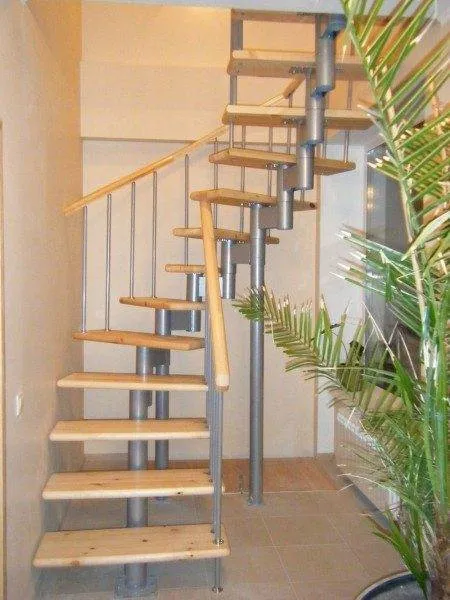

Модульное изделие

Ступени в модулях изготовлены из сосны по специальной технологии. С ее помощью значительно увеличивается их срок службы. Кроме того, такие детали меньше подвергаются деформации.

Поворот на 180 градусов в модульных конструкциях достигается теми же способами, что и описанные выше. Но чаще всего для этого используется площадка.

Достоинством такого изделия помимо простоты сборки является легкость конфигурирования. То есть, предлагаемые планировочные решения могут комбинироваться по-разному. Это позволяет вписать такую вещь в любой интерьер.

Модульная лестница с поворотом на 180 градусов собирается из металлических элементов. При сборке их вставляют друг в друга и фиксируют в таком положении.

Конструкция из модулей позволяет создавать универсальные лестницы. В них при необходимости можно увеличивать или уменьшать высоту. Так же можно устанавливать различный угол наклона конструкции. Его величина может составлять от 35 до 45 градусов.

В продаже имеются различные варианты исполнения таких изделий. В зависимости от технических характеристик и марки производителя, универсальный комплект лестницы с поворотом на 180 градусов может иметь очень разную стоимость. Она может составлять от нескольких десятков до нескольких сотен тысяч рублей.

Изготовление лестницы с поворотом

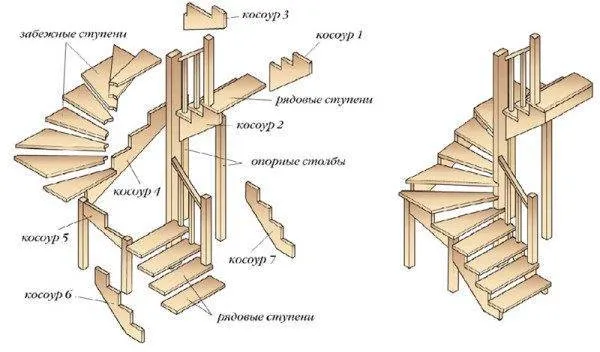

Составные элементы

В первую очередь, необходимо знать, что любая лестничная конструкция состоит из следующих основных элементов:

• опорные балки – могут быть в виде косоура, лестничной тетивы или столба. Они являются несущим элементом всего изделия;
• ступени – состоят из верхней плоскости, которая называется «проступь» и боковой части, именуемой «подступенок»;
• перила – состоят они из верхнего элемента – поручня и подпирающих частей – балясин.

Проектирование

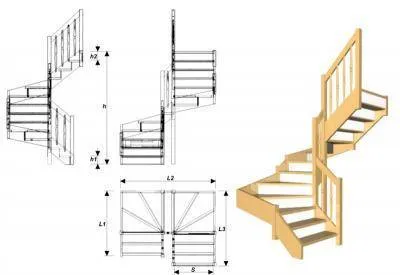

Пример проекта

Первый и очень важный этап работы – это проектирование.

В ходе него, первым делом мы должны ответить на следующие основные вопросы:

1. какая будет высота нашей лестницы;
2. какова должна быть ее ширина;
3. чему будет равна ширина ступеней; (см. также статью Норма ширины ступени лестницы, а также другие стандарты ее характеристик)
4. какую следует установить высоту подступенка;
5. какой будет угол наклона у лестничной конструкции.

Расчет поворотной лестницы на 180 градусов начнем с ответа на первый вопрос. Для этого вручную, с помощью рулетки измерим требуемую высоту будущего изделия.

Для ответа на три последующих вопроса, займемся расчетами.

Чтобы определить необходимую ширину ступени и высоту подступенка воспользуемся одной из следующих формул:

1. 2а + b = 64 сантиметра;
2. a+b = 47 сантиметров;

При этом:

• а – это высота подступенка;
• b – обозначает ширину ступени.

Допустим, параметр «а» у нас равен 12 сантиметрам. Исходя из первой формулы, мы получаем: 2*12 + b = 64cм. Отсюда b = 64-2*12 В результате, ширина ступени у нас получается равной 40 см.

Но это слишком много. Поэтому здесь можно воспользоваться формулой под номером два. Из нее мы получаем: 12 + b = 47 см. Итого, b = 35

Практика показывает, что наиболее удобны те лестницы, у которых высота ступеней составляет от 14 см до 17 см., а ширина – от 29 см до 35 см. В целом же, первый параметр должен находиться в промежутке от 12 см до 20 см. Второй должен быть равен первому или быть больше него.

Совет!
Проектируя поворотные лестницы на 180 градусов, не делайте высоту ступеней больше их ширины.
По такой лестнице будет просто неудобно ходить.

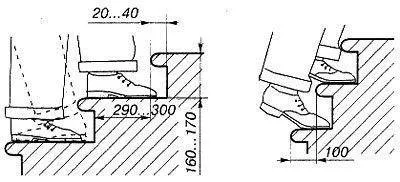

Правильный вариант – слева

Не стоит забывать и про расстояние от нашего изделия до других конструкций, расположенных выше. Имеющийся промежуток до потолка должен составлять не менее 1900 миллиметров.

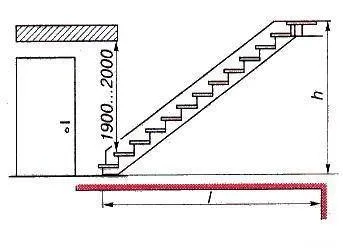

Учитываем промежуток до перекрытия

Ширину и высоту ступеней можно определить и другим способом. Для этого стоит воспользоваться нижеприведенной таблицей.

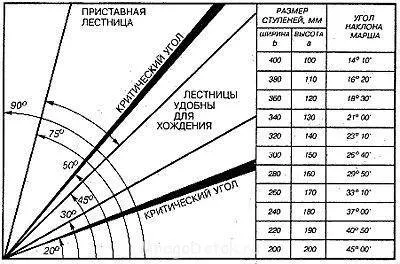

Таблица для подсчетов

Общая ширина лестницы, как правило, составляет от 1м до 1,5м. Для частного дома шире делать не стоит.

Если вы решили рассчитать лестницу с поворотом 180 градусов, в конструкции которой будут использованы забежные ступени, то в процессе дальнейшего проектирования делаем следующее:

1. Чертим окружность, радиус которой равен ширине лестницы плюс ½ расстояния, имеющегося между лестничными маршами. Или же, можно взять радиус, равный 1,13 от ширины;
2. Далее, с одной и с другой стороны окружности чертим прямые марши с заранее определенной шириной и длиной. После этого, через середину маршей проводим линию движения и размечаем прямые ступени;
3. Затем, через высшую точку окружности и ее центр проводим линию вплоть до низшей точки окружности. Получившийся отрезок обозначаем как ВС. Он обязательно должен проходить через середину центральной забежной ступени. Она будет являться первой, и именно от нее будет вестись отсчет ступеней;
4. Последнюю прямую ступень обозначим отрезком DE. После этого, от центральной забежной ступени отчерчиваем остальные забежные элементы.

Изготовление и сборка элементов конструкции

Для удобства в работе стоит своими руками изготовить лекало. С его помощью мы будем размечать косоуры. Их потребуется 3-4 штуки. Этого количества будет вполне достаточно для обеспечения прочности всей конструкции.

Разметив косоуры, приступаем к вырезанию зубьев. Для этого возьмем электрический лобзик или же обычную ручную пилу. В процессе работы следует быть осторожным и аккуратным, чтобы не допустить выход разреза за линии разметки. Полученную в итоге деталь можно использовать как лекало для остальных косоуров.

Закончив с процессом вырезания данных заготовок, с их углов снимаем фаску. Делается это в тех местах, где будут прилегать ступень и подступенок. Это нужно для более надежного контакта деталей друг с другом.

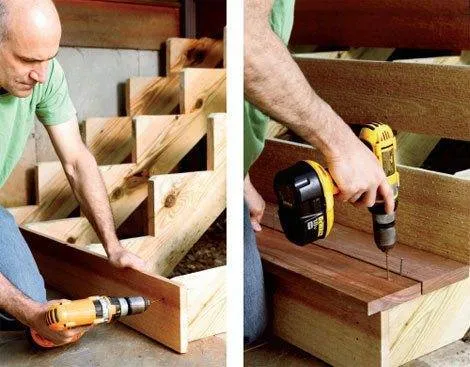

На фото – сборка изделия

Следующим шагом нашей работы станет вырезание ступеней и подступеней. В процессе работы не забываем учесть толщину подступенка, а также то, что проступь имеет над ним выступ в 2-4 сантиметра.

Подготовив эти детали, крепим их с помощью гвоздей или саморезов. Для этого воспользуемся шуруповертом или дрелью.

Завершив установку ступеней, переходим к монтажу балясин и поручня. Они нужны для обеспечения безопасности при спуске и подъеме по лестнице.

В качестве заключительного этапа работ наша инструкция предусматривает нанесение лакокрасочного покрытия. Оно защитит поверхность возведенной конструкции от неблагоприятных внешних воздействий.

Вывод

Лестницы с поворотом в 180º размещают в межэтажных проемах, имеющих прямоугольную форму. Поворот реализуется при помощи, забежных ступеней, лестничной площадки или полувинтового типа конструкции. Могут быть использованы и комбинированные варианты.

Решив обзавестись такой конструкцией у себя дома, можно купить уже готовый модульный вариант такого изделия. Или же обратиться с заказом в частную фирму.

Следует отметить, что поворотную лестницу вполне по силам изготовить и домашнему мастеру. Рекомендации по проектированию и сборке, изложенные выше, помогут вам это сделать правильно.

Для наглядности можно посмотреть видеоролик, имеющийся на нашем сайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Как правильно рассчитать лестницу в доме?

Рассчитать лестницу в доме можно следующим образом:

1. Измерьте высоту потолков в помещении, где будет расположена лестница, и рассчитайте количество ступеней. Стандартная высота ступени лестницы — от 15 до 20 см. При этом необходимо учитывать, что с увеличением количества ступеней комфортный угол наклона лестницы становится меньше, а высота подъема на каждой ступени уменьшается.

2. Определите ширину ступеней и пролетов лестницы. Ширина ступеней должна быть не менее 25-30 см, а ширина пролетов — не менее 80 см. Также необходимо учитывать место, где будет размещена лестница и ее функциональность. Например, для входа на чердак или в кабинет достаточно небольшой лестницы, а для доступа на второй этаж большого дома необходимо выбирать лестницу с большими пролетами и широкими ступенями.

3. Рассчитайте угол наклона лестницы. Оптимальный угол наклона лестницы — от 30 до 45 градусов. Если лестница будет использоваться для подъема на чердак или на второй этаж, можно выбрать менее крутой угол наклона, но в этом случае пролеты лестницы должны быть длиннее.

4. Выберите тип лестницы. Существует несколько типов лестниц: прямая, винтовая, маршевая, комбинированная и др. Каждый тип имеет свои особенности и может быть выбран в зависимости от конкретных требований и пожеланий.

5. Учитывайте место установки лестницы. Необходимо учитывать размеры помещения, куда будет устанавливаться лестница, и не забывать о том, что лестница должна соответствовать функциональности помещения. Также необходимо учитывать наличие перепадов высот в помещении, наличие дверей и окон, чтобы лестница была удобной и безопасной в использовании.

Важно учитывать все эти параметры, чтобы лестница была безопасной, удобной и соответствовала всем требованиям. Если у вас возникают сложности в расчете лестницы, рекомендуется об

Шаг ступени: шаг ступени — это расстояние между передними краями двух последовательных ступеней. Он должен быть равномерным на всем протяжении лестницы. Шаг ступени обычно составляет от 25 до 30 см, но может быть настроен на индивидуальные потребности и предпочтения.

Высота подъема: высота подъема — это расстояние от верхней поверхности одной ступени до нижней поверхности следующей ступени. Он также должен быть равномерным на всем протяжении лестницы. Обычно высота подъема составляет от 15 до 20 см, но может быть настроена на индивидуальные потребности и предпочтения.

Ширина лестницы: ширина лестницы — это расстояние между боковыми ограждениями лестницы. Он должен быть достаточно широким для комфортного прохождения, но не слишком широким, чтобы не занимать слишком много места. Обычно ширина лестницы составляет от 80 до 120 см, в зависимости от назначения лестницы.

Количество ступеней: количество ступеней зависит от высоты, на которую лестница должна подниматься. Количество ступеней может быть рассчитано путем деления высоты на высоту подъема. Например, если высота подъема составляет 20 см, а высота, на которую лестница должна подниматься, равна 2,5 м, то количество ступеней будет равно 12,5, что можно округлить до 13.

Угол наклона: угол наклона лестницы должен быть комфортным для подъема и спуска. Обычно угол наклона составляет от 30 до 45 градусов.

Дополнительные элементы: помимо основных элементов лестницы, таких как ступени, подступенки и боковые ограждения, могут потребоваться и дополнительные элементы, такие как поручни, подступеночная доска, крепления и прочее.

Важно также учитывать правила строительных норм и правил, а также местные нормативы при проектировании и строительстве лестницы.

Видео. Как сделать лестницу с забежными ступенями своими руками
