Расчет и изготовление деревянной лестницы с забежными ступенями: подробные чертежи

Хотите построить деревянную лестницу с забежными ступенями? У нас есть подробные чертежи и руководство по расчету. Создайте уникальный элемент интерьера с нашей помощью. Ознакомьтесь с методами изготовления через наши подробные чертежи забежной лестницы.

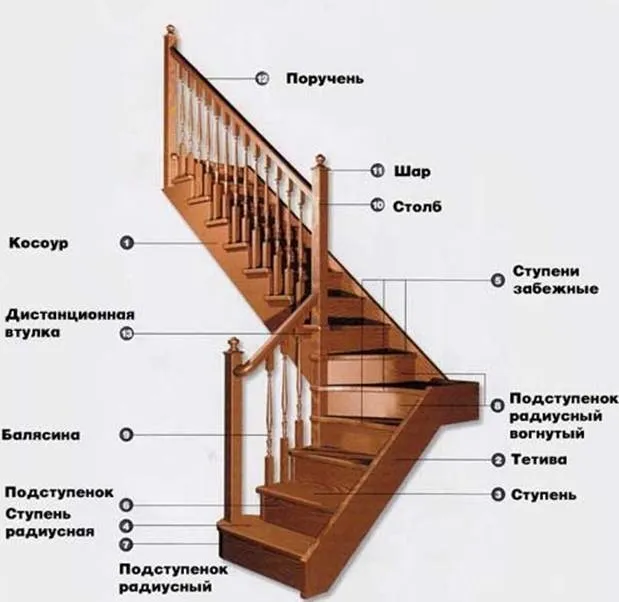

Забежная лестница или лестница с забежными ступенями – вариант конструкции для подъема и спуска, имеющей два и более марша с треугольными или трапецевидными ступенями вместо лестничной площадки. Такой тип сооружения позволяет уменьшить линейные размеры проема для размещения лестницы, но делает спуск и подъем менее удобным.

Отличительной особенностью конструкции, помимо отсутствия площадок, является возможность поворота хода на любой угол – от 5 до 360 градусов, причем варианты с малым углом поворота (небольшое смещение вверху и/или внизу) могут состоять из одного марша, при повороте 90…200 градусов требуются два марша, для лестниц с углом 200…360 – три пролета.

Форма и виды лестниц

Для начала необходимо определиться с конструкцией — формой каркаса будущей лестницы:

• ступени укладываются на 2 косоура. Но если ширина пролета больше 120 см, то устанавливают три опоры;

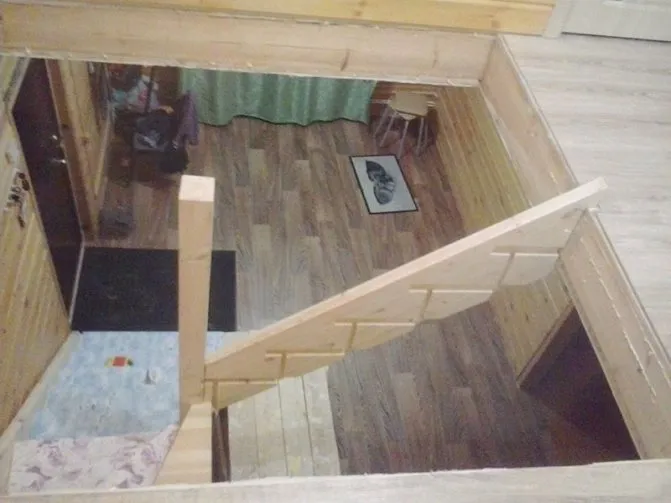

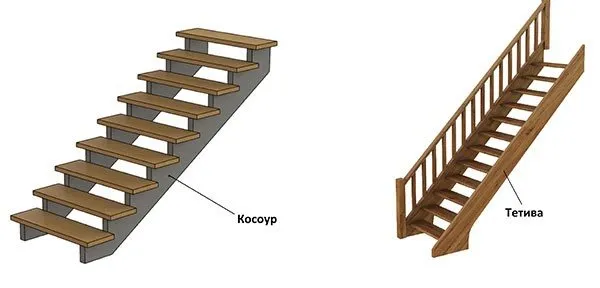

• при обустройстве лестницы на тетивах ступени крепятся между опорными элементами;



• монтаж ступеней непосредственно к стене либо к основе, закрепленной на стене, с помощью больцев.

При необходимости все три варианта можно комбинировать исходя из планировки помещения, формы лестницы и наличия смежных несущих стен.

Составление проекта

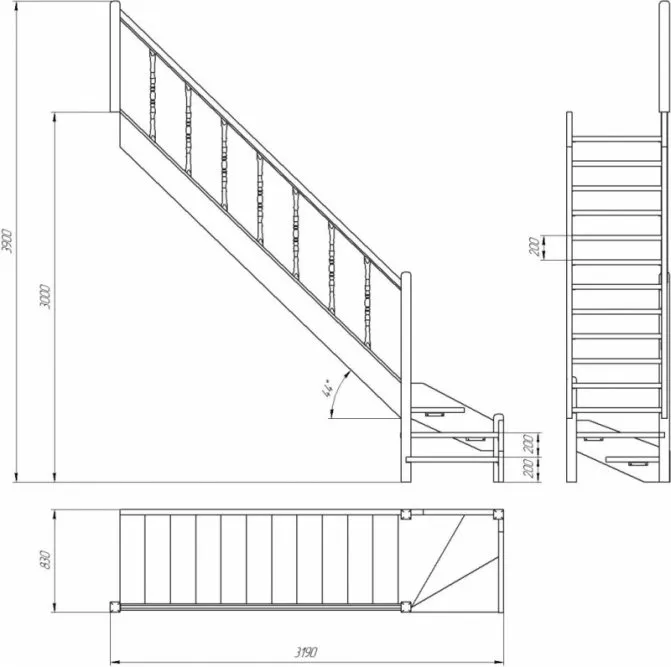

Перед началом работ по изготовлению лестницы необходимо составить чертеж будущей конструкции. Чтобы изделием можно было безопасно пользоваться, требуется высчитать все геометрические параметры, правильно выбрать уклон. В этом отношении схема оказывает существенную помощь.

При проектировании разрабатываются следующие параметры:

1. Во время подсчета общего количества ступенек берется расстояние между этажами с учетом толщины пола и делится на высоту ступеньки.
2. Длина конструкции определяется умножением ширины ступеньки на их количество.
3. Площадь высчитывается умножением длины изделия на ширину марша.
4. С помощью теоремы Пифагора высчитывается размер косоур. Одним катетам является высота лестницы, а вторым проекция косоур на горизонтальную ось.
5. Высчитанные величины закладываются в чертеж.

Если полученные размеры не позволяют вписаться в существующее пространство, необходимо их подкорректировать.

Требования безопасности поворотной лестницы с забежными ступенями

Не стоит забывать о том, что хождение по деревянной лестнице должно быть максимально безопасным, так как передвигаться по ней могут и взрослые, и дети. Поэтому следующие рекомендации носят настоятельный характер:

1. количество ступеней в одном лестничном марше обязательно делать не меньше 3-х и желательно, чтобы общее их число было нечетным — психологически удобнее начинать и заканчивать восхождение с одной и той же ноги;
2. высота ограждения должна превышать уровень центра тяжести человека, в среднем этот параметр колеблется от 90 до 120 см;
3. крепеж конструкции должен производиться непосредственно к несущим элементам перекрытия.

Дополнительная информация

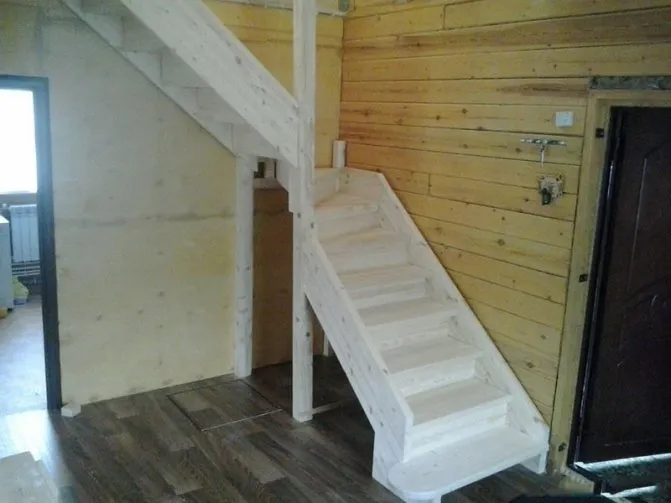

Чтобы четко и качественно изготовить ступеньки для деревянного устройства, следует детально рассмотреть последовательность действий выполнения Г-образной конструкции. Ширина изделия равна 9,3 метра. Длина проема составляет 229 сантиметров. Высота перекрытия равняется 268 сантиметрам.

В изделии присутствуют два марша. В первом восемь ступенек. Последняя из них должна совпадать с площадкой второго этажа. Второй марш делаем из двух компонентов. Поворотных ступеней в нем три. Угол поворота деталей равняется 30 градусам.

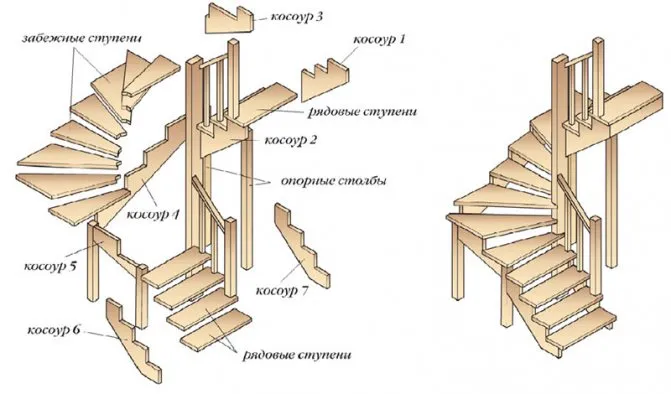

Для изделия необходимо создать два косоура с параметрами 50×300×3000 миллиметров. Первый из них крепится к ближней стене. Второй фиксируется на столб с параметрами 100×100×2500 мм.

Ступеньки имеют размеры 900×300×40 миллиметров. Поворотная площадка обладает параметрами – 900×900×40 мм.

Ручной расчет параметров лестницы

Несмотря на множество нюансов и подводных камней, которые встречаются в рабочем процессе, забежная лестница из дерева может не только возводиться своими силами, но и быть спроектирована без привлечения специалистов. Для этого не требуется никаких специальных знаний, все, что вам нужно знать, написано в нашей статье.

Высота лестницы

Данным параметром называется расстояние от пола первого этажа и до пола второго этажа, то есть учитывается и толщина перекрытия. Про это многие забывают, спеша рассчитать конструкцию по стенам жилого помещения.

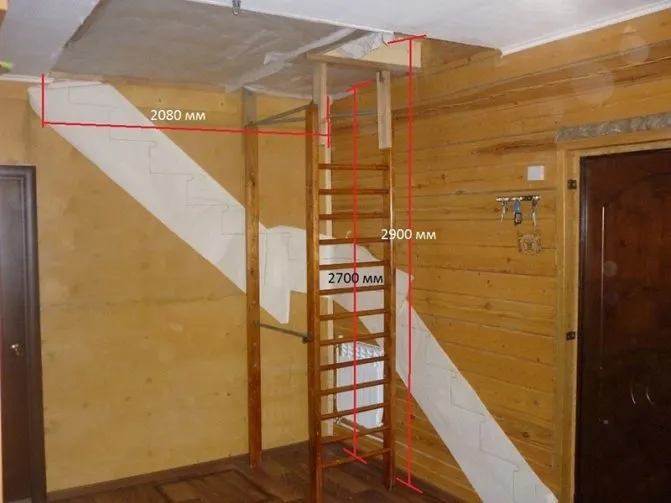

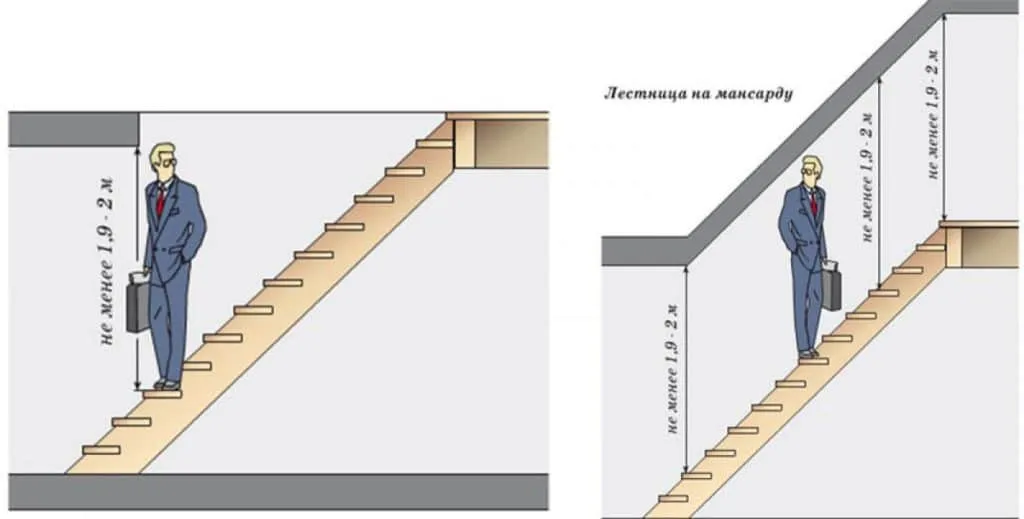

Расстояние от ступеней до перекрытия высчитывается по росту человека, в среднем этот показатель не должен быть ниже 190 см, еще 10 см добавляют для удобства перемещения. Теперь эта величина может изменяться в большую сторону, но никак не в меньшую.

Длина марша

Длина будущей конструкции складывается из нескольких пунктов:

• угол наклона;
• ширина ступени;
• количество ступеней;
• размер лестничной площадки.

А начинать стоит со снятия размеров с имеющегося под лестницу пространства и уже впоследствии корректировать проект под стандарты и нормы.

Ширина лестницы

В основе всех расчетов лежит удобство и безопасность передвижения, человек должен идти, не прижимаясь к перилам из-за тесноты и не боясь опустить ногу мимо ступени.

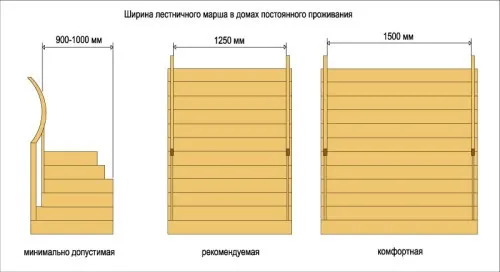

Касательно ширины лестницы есть несколько рекомендаций:

• минимальный размер между поручнями или другими ограждениями – 80-90 см, в таком случае возможно передвижение только одного человека. Перетаскивать мебель по такой конструкции не представляется возможным;
• оптимальным размером для лестницы с забежными ступенями является 100-125 см. Два человека спокойно смогут разойтись, двигаясь навстречу друг другу;
• зонами комфортного передвижения считаются размеры от 125 м до 150 см, когда встречное движение ничем не затруднено.

Угол наклона

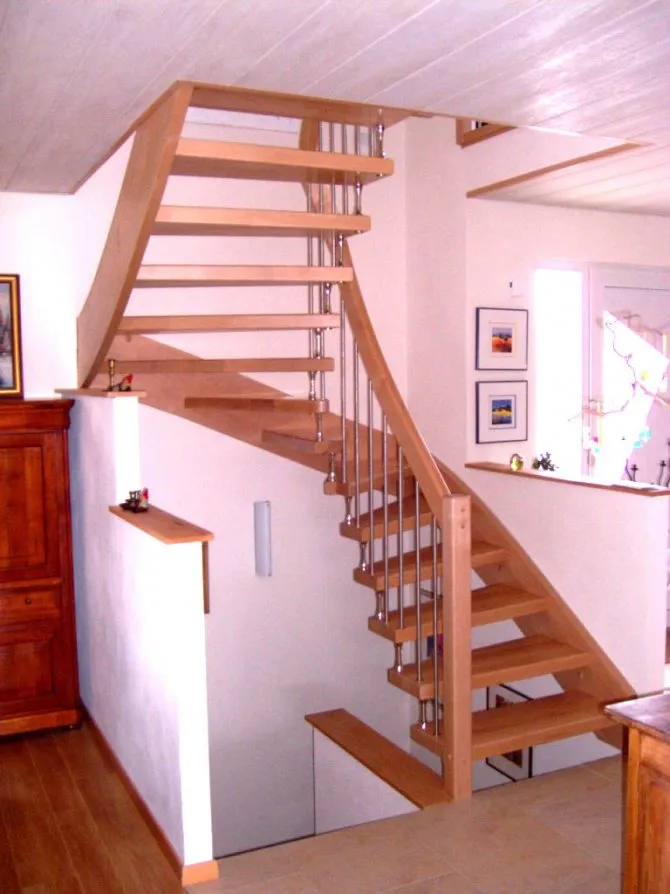

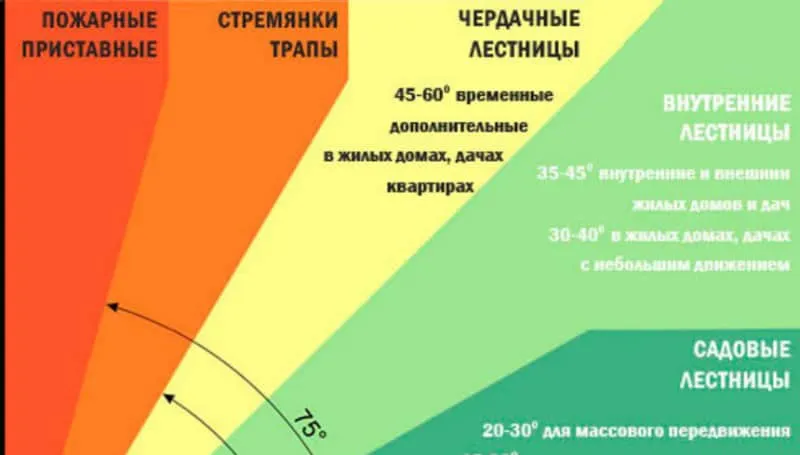

Еще один параметр, отвечающий за удобство при эксплуатации лестницы, и здесь есть свои критерии: 1. Если слишком крутая конструкция, то экономится больше жилого пространства. 2. Если конструкция пологая, то передвижение является более комфортным и безопасным.

Допустимый угол уклона лестницы для жилых помещений находится в диапазоне от 26 до 45 градусов. Более крутой уклон считается травмоопасным и используется только в хозяйственных и промышленных целях.

Число ступеней

Данный показатель не может быть каким-то определенным и зависит от общей высоты конструкции и высоты ступени. К примеру, если высота этажа – 3 м, то поделив ее на 15 см – усредненный размер подступенка – получим 20 ступеней.

Рекомендуется также соблюдать равное количество ступеней в двухмаршевых конструкциях, но на практике такое встречается редко, ведь приходится учитывать и другие параметры, которые идут вразрез с теорией.

Шаг лестницы (глубина ступени)

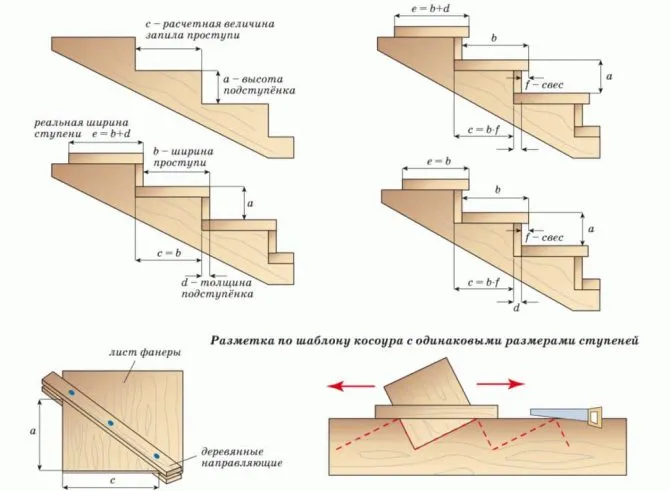

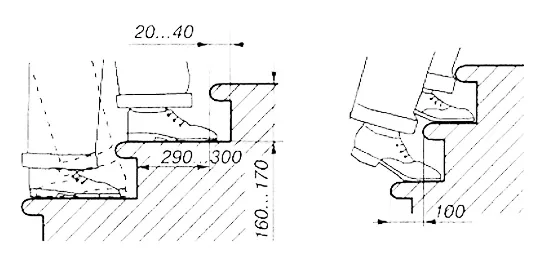

Самое главное правило, которое следует помнить: стопа должна полностью соприкасаться со ступенькой, однако допускается погрешность в несколько сантиметров для уточнения размеров конструкции.

• минимальное значение – 100 мм, однако при быстром восхождении или спуске по такой лестнице можно травмироваться;
• наиболее подходящие габариты – от 200 до 300 мм, движение не заставляет вас напрягаться и смотреть каждый раз, куда вы опускаете ногу.

Если требуется увеличить ширину ступени, можно закрепить их с небольшим выносом, но не более 40 мм, чтобы при движении случайно не зацепиться.

Не стоит работать без профессионала

Несмотря на то, что чертеж забежной лестницы в дизайне дома составляет около десятка линий, дизайнер позаботился о том, чтобы лестницы были функциональными, удобными и безопасными. Любые изменения, внесенные самостоятельно, могут затруднить как их исполнение, так и последующее использование.

Поэтому расчет параметров забежной лестницы и другие важные моменты проектирования лучше доверять профессионалам.

Онлайн-калькуляторы

Если же возникают трудности с самостоятельным расчетом забежных ступеней для деревянной лестницы, можно воспользоваться данными калькуляторами для поворотов на 90° и 180°. Плюсы такого подхода к проектированию:

1. достаточно указать необходимые размеры, и вы получаете схему со всеми параметрами без лишних делений и умножений;
2. результат можно подготовить и в 3D, что позволит визуально оценить конструкцию и упростит ее изготовление.
3. указывая материалы, вы получите еще и строительную смету.

Вывод

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

Материалы

После того как расчеты выполнены, проект подготовлен, следует определиться с сортом древесины, из которой будет возводиться лестница. Для таких конструкций лучше всего использовать твердые породы, способные выдерживать большие нагрузки, к таким относится дуб, ясень, орех и бук.

Они все примерно в одной категории плотности, но отличаются по цене и подверженности гниению. Так, орех не обладает достаточной стойкостью и имеет среднюю стоимость. Ясень же отличается устойчивостью к разрушению, но и на порядок выше в цене. Сосна также подходит, но требует более тщательной обработки.

Полезные советы

Лестница из древесины требует особого ухода. Для этого предпринимаются следующие меры:

• Уборка производится мокрой тряпкой без применения моющих средств.
• Поверхность протирается сухой тряпкой с добавлением воска.
• Нельзя допускать пересушивания конструкции.
• Необходимо вовремя устранять все неполадки: скрипы, расклейку мест соединений и ослабление крепежных деталей.

Роскошная конструкция из древесины

Полезная информация! Подобная система дает усадку. Поэтому не стоит ее сразу крепко монтировать. Она должна отстояться несколько недель.

Монтаж собственными силами и правильный уход позволят создать прочное и красивое изделие, которое прослужит многие годы.

Изготовление и монтаж конструкции

Еще на этапе создания чертежа вы сталкиваетесь с вопросом, какой каркас будет лежать в основе лестницы? На практике наиболее популярными считаются изделия на косоурах и тетивах – они просты в монтажных работах и практичны в эксплуатации.

Конструктивные особенности:

• при расположении забежной части непосредственно у основания конструкции монтаж ступеней производится на подступенки (если они имеются) и на опорные столбы;
• если же забежная часть располагается посередине и угол перехода прямой (90 или 180 градусов), поворотные проступи укладываются на несущие балки. Сами балки устанавливаются под прямым углом. На месте сгиба лестницы можно сделать закругление с помощью фанеры, придав ей изогнутую форму.

Рассмотрим оба варианта возведения деревянной лестницы с забежными ступенями своими руками:

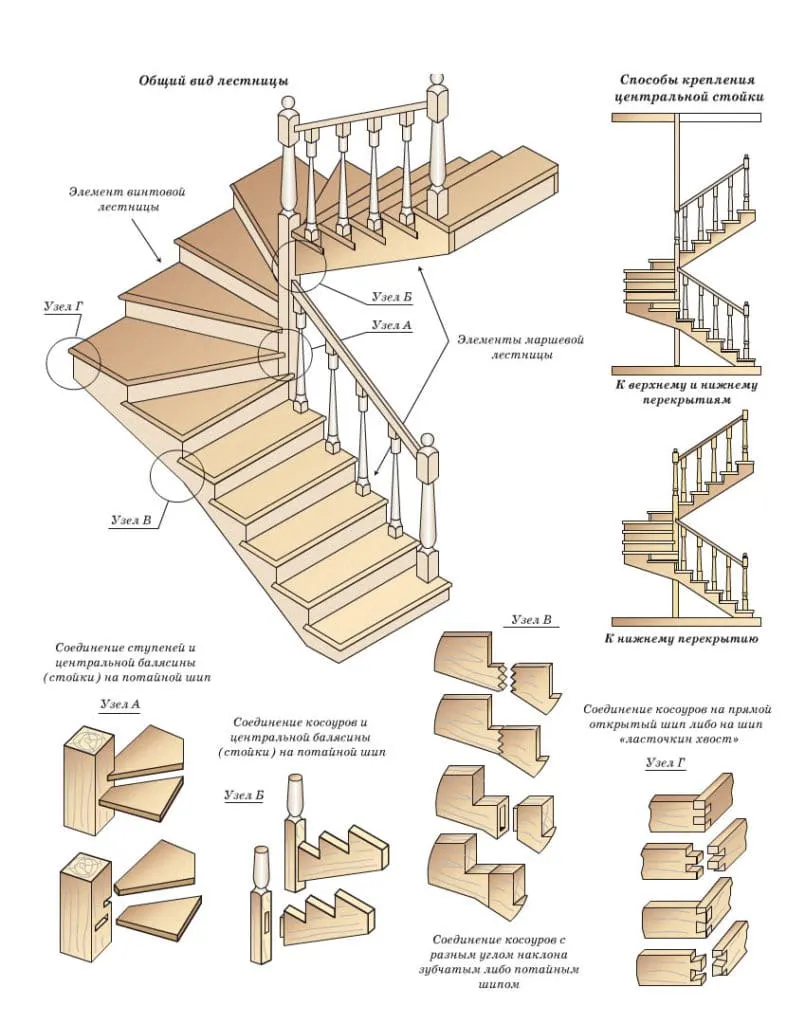

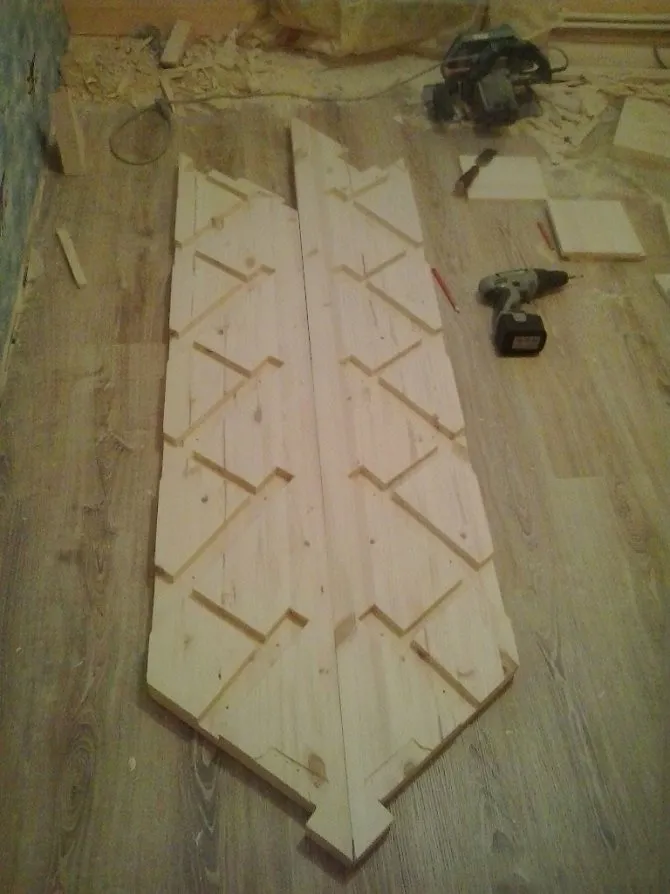

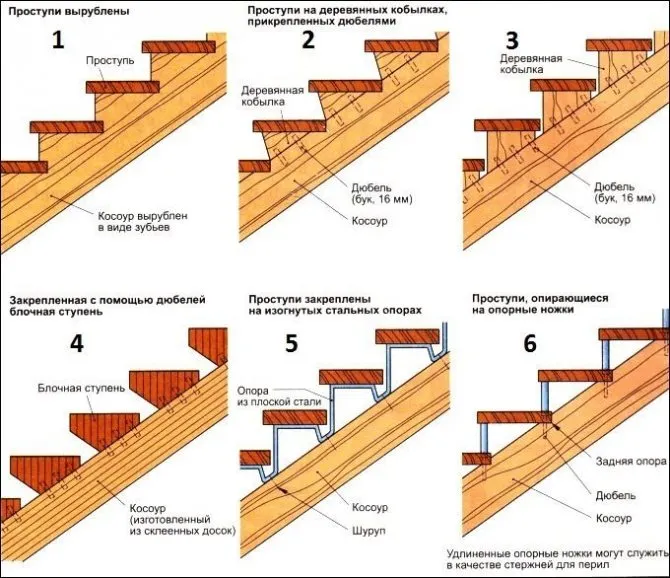

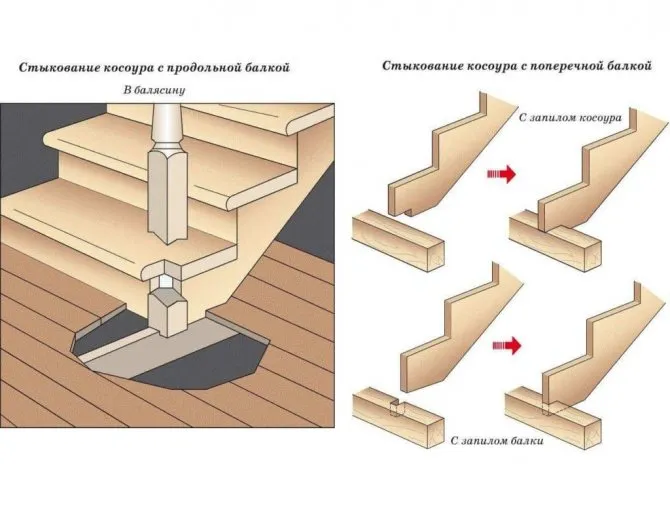

1. в случае с использованием косоуров рабочий процесс начинается с треугольных вырезов в несущих балках. Очень важно, чтобы вырезы в балках находились на одном уровне, иначе вы получите неровные ступеньки и кривую, скрипящую лестницу;



2. согласно расположению забежной части, крепятся балки к несущим элементам;



3. ступени укладываются на косоуры и подгоняются в размер непосредственно во время рабочего процесса;
4. установка ограждений, на которые укладываются перила.

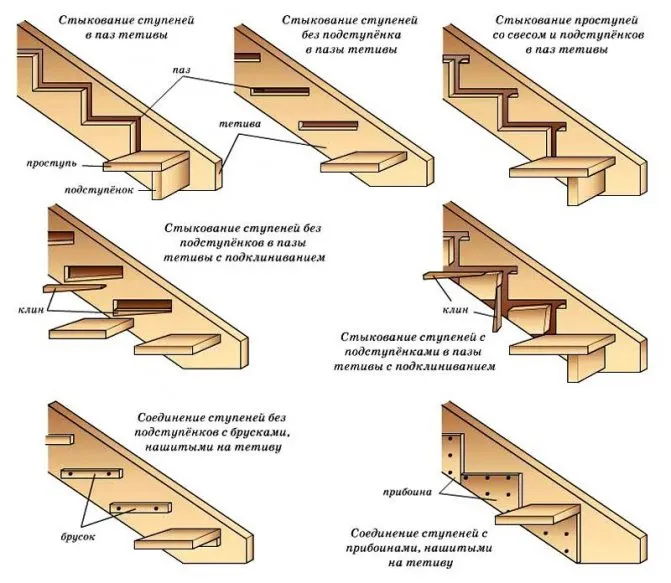

Сборка с расположением ступеней на тетивах отличается лишь тем, что они будут монтироваться между балками основания, а не на них, в остальном последовательность действий аналогична.

В заключение хочется порекомендовать посмотреть уже готовые варианты лестничных пролетов с забежными ступенями, чтобы оценить преимущества и недостатки каждого из них.

Варианты поворотных лестничных изделий

Маршевые лестницы на второй этаж, выполненные своими руками из дерева, с поворотом на 90 могут отличаться размещением деталей и общим видом. Подъемный механизм монтируется на косоуры или тетивы. Устройство бывает открытым или закрытым. Марш для подъема делается прямым или поворотным.

Поворотные конструкции делятся на разновидности:

• Г-образная имеет схему, когда два пролета размещаются под 90 градусов друг к другу.

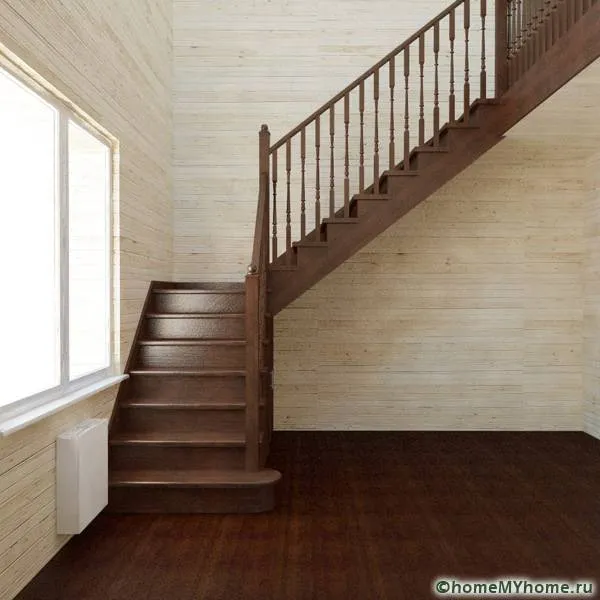

Г-образный вариант

• П-образная отличается поворотом на 180 градусов. Пролеты размещаются в параллельном положении друг к другу. Расстояние, соединяющее их, представляет собой площадку и обладает выходом на этаж или между ярусами.

П-образная модель

К сведению! В некоторых случаях в одной модели используется несколько базовых конструкций. Подобные изделия называются комбинированными.
