Для создания разреза многоподъездных зданий с двумя и более этажами используется лестничная клетка, для чего предварительно проводится расчет и составляется графический план лестницы. Лестничная конструкция включает в себя наклонные элементы со ступенями — лестничные марши, а также лестничные площадки, располагаемые на каждом этаже и между этажами. Эта структура размещается в помещении, известном как лестничная клетка (см. рисунок).

Лестница состоит из лестничных маршей (наклонных элементов со ступенями) и лестничных площадок, устраиваемых на уровне каждого этажа и между этажами, и размещается в помещении, называемом лестничной клеткой (рис. 21 и 23). Естественно, что с между соседними этажами расположены два лестничных марша и одна лестничная площадка (рис. 23).

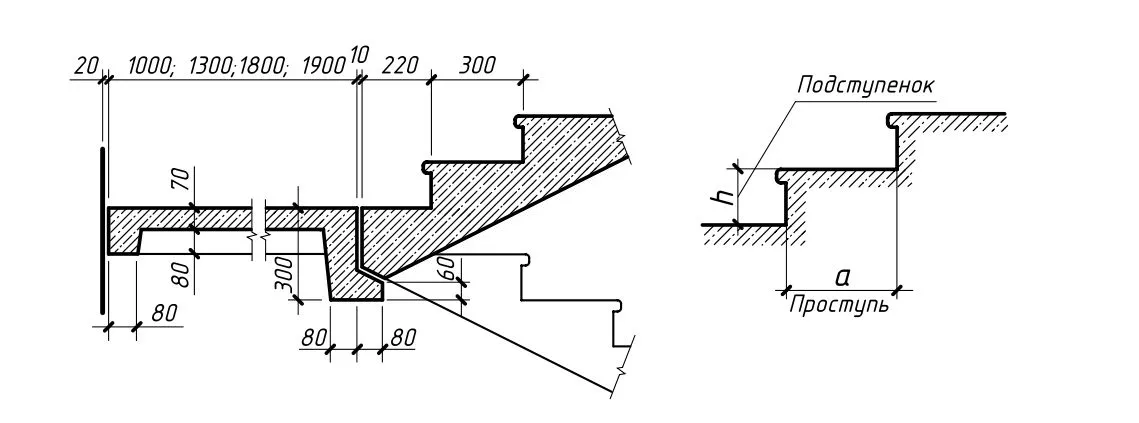

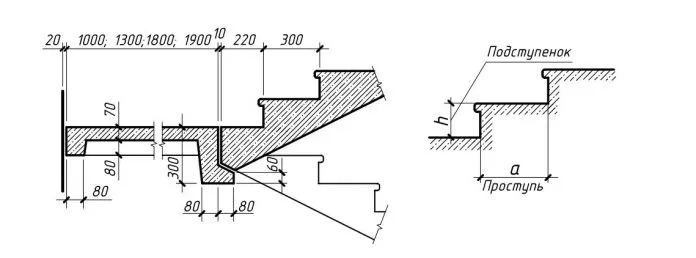

рис. 21-22

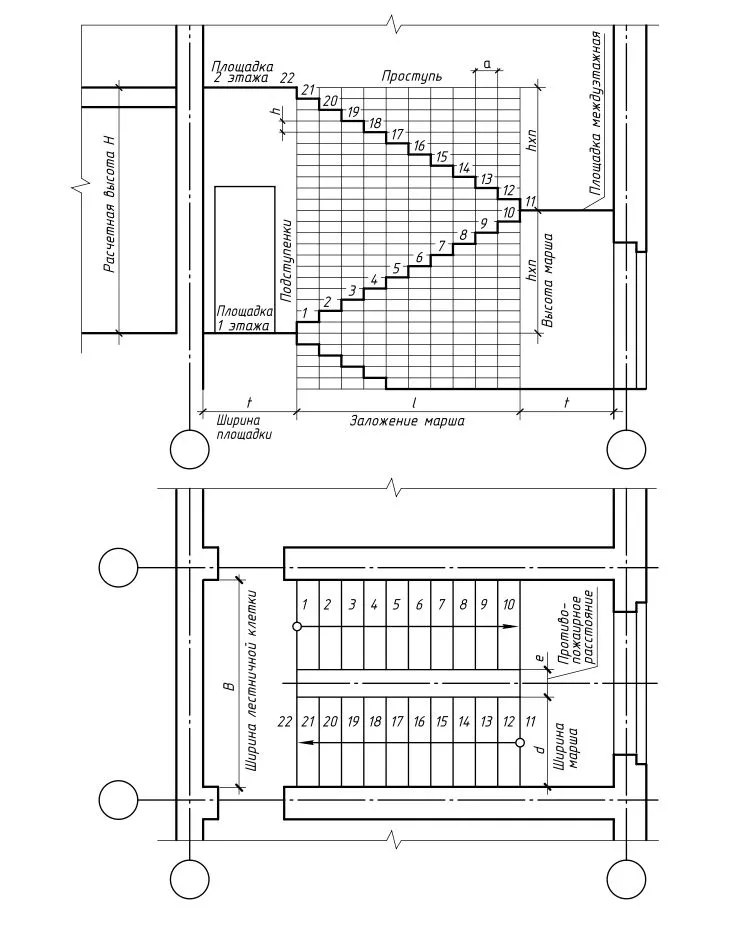

рис. 23

Основным элементом лестницы является ступень , состоящая из проступи (ширина ступени a) и подступенка (высота ступени h ) (Рис. 22). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис. 21).

Под расчетом лестницы понимают определение числа ступеней (подступенков) n, их высоты h, ширины a, заложения (длины марша в плане) L и ширины B лестничной клетки (рис. 23).

В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170 мм, а ширина не менее 260 мм; ширина марша не менее 1200 мм, пожарное расстояние между маршами 80…120 мм, ширина лестничных площадок должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.

Пусть, например, высота этажа H=3400 mm, ширина марша d=1200 mm, противопожарное расстояние e=100 mm, а высота ступени h=15 mm. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, что n=22. Уточняем высоту ступени: h=H/n=154,5 mm.

Размер проступи подбирается в зависимости от высоты h по графику (рис. 24) или вычисляется из зависимости a+h=450 mm. В обоих случаях a=295,5 mm.

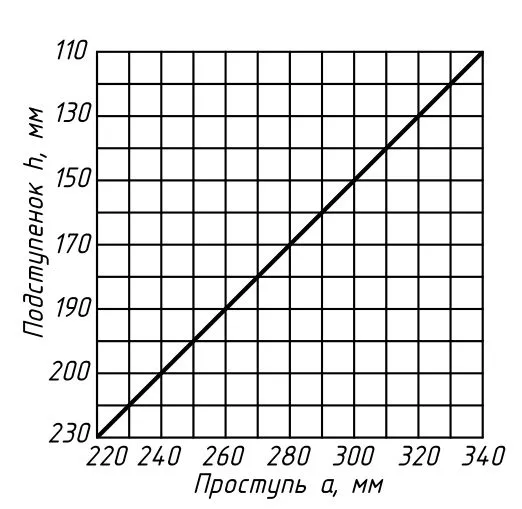

рис. 24

Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955 mm.

Ширина лестничной клетки B=2d+e=2×1200+100=2500 mm, а ее минимальная длина L=2t+l=2×1200+2955=5350 mm (длина минимальная, так как в примере приняли, что t=d).

Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе (рис. 23). Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени a, а по вертикали ее высоте h (предварительно от стен лестничной клетки откладывают по ширине t лестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 19).

Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50 мм, а по нему чистый пол. Лестничные марши и площадки ограждают перила высотой 900 мм. Лестничные перила могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень.

Как самому рассчитать деревянную лестницу?

Рассчитать деревянную лестницу можно самому, следуя некоторым шагам:

1. Определите тип лестницы. Выберите тип лестницы, который будет соответствовать вашим потребностям и доступному пространству: прямую, лестницу с площадкой или с поворотом.

2. Определите высоту и длину лестницы. Измерьте высоту от пола до пола верхнего этажа. Определите длину лестницы, учитывая место, где будет установлена лестница, и наличие площадки или поворота.

3. Рассчитайте шаг и подъем. Шаг — горизонтальная поверхность каждой ступени, подъем — вертикальное расстояние между ступенями. Для комфортной ходьбы шаг должен быть не менее 25 см, а подъем — не более 20 см. Рассчитайте число ступеней и подъемов для вашей лестницы.

4. Определите ширину лестницы. Ширина лестницы должна быть не менее 80 см, чтобы было удобно подниматься и спускаться. Учитывайте пространство, доступное для установки лестницы.

5. Рассчитайте угол наклона лестницы. Угол наклона должен быть не более 45 градусов, чтобы было удобно и безопасно использовать лестницу.

6. Постройте чертеж. Используйте полученные данные, чтобы нарисовать чертеж вашей деревянной лестницы.

7. Определите необходимое количество материала. Рассчитайте количество древесины, необходимое для создания каждой детали лестницы: ступеней, балясин, рейлингов и т.д.

8. Соберите лестницу. Соберите лестницу в соответствии с чертежом, используя правильные инструменты и техники монтажа.

Важно убедиться, что лестница соответствует строительным нормам и требованиям безопасности, прежде чем начинать ее строительство. Если у вас нет опыта в строительстве лестниц, рекомендуется обратиться к профессионалам, чтобы избежать ошибок и обеспечить безопасность при использовании лестницы.
