Планировка лестницы на второй этаж: принципы построения плана в разрезе

При планировании конструкции для подъема на второй этаж важно включить в проектную документацию схематический разрез по лестнице. Этот чертеж является неотъемлемой частью проекта.

Назначение плана

При строительстве дома или отдельных частей наполнения здания обязательным условием является наличие проектной документации. К ней в том числе относятся и чертежи. Для дома готовится фронтальное изображение строения, а также его разрез вдоль осевой точки и проекция сверху. В том числе здесь отражается и строение лестницы в плане. Так вы получаете наглядный пример того, как она будет выглядеть в интерьере.

В современных условиях к стандартным чертежам и планам дополнительно делаются компьютеризированные версии, они позволяют визуализировать внешний вид дома и его элементов с любого ракурса в 3D-варианте.

План лестницы содержит все необходимые данные для строительства

Подъем на второй этаж может проектироваться уже после того, как строительство дома будет завершено. В этом случае нужно составить отдельный план. Его функциональные задачи, помимо визуальной демонстрации проекта будущей лестницы, заключаются в следующем:

• На нем отражаются все проектные данные с указанием конкретной области применения.
• Планировка облегчает работу строителям благодаря визуальному отражению размеров элементов конструкции и их положения.
• Позволяет заранее выявить недочеты в проекте.
• В составе общего плана дома отражается положение лестницы в пространстве.

Особенности чертежей разного типа

Для выполнения планировки лестницы на второй этаж применяются разные подходы. Некоторые аспекты также зависят от типа самой конструкции. Тем не менее можно выделить следующие способы отображения лестницы на плане:

• Вертикальная проекция. Это и есть разрез по вертикали вдоль лестничной конструкции. На нем наглядно просматриваются зубцы ступеней и отражаются их габариты. Также можно оценить её положение между двумя уровнями и в целом рассмотреть визуальные характеристики.
• Горизонтальная проекция. Другими словами, это вид сверху. На нем отражается положение ступеней по всей ширине. Это позволяет выделить наличие забежных элементов. Для винтовой сложной конструкции предусматривается обозначение скрытых ступеней штрих-пунктиром. Каждая ступень получает свой порядковый номер, начиная с нижней.
• Отражение на общем плане. В этом случае точка разреза может проходить как по самому маршу, так и перед ним. Обязательно указываются размеры ступеней и самого пролета, также на чертеж переносятся схематические изображения поручней.

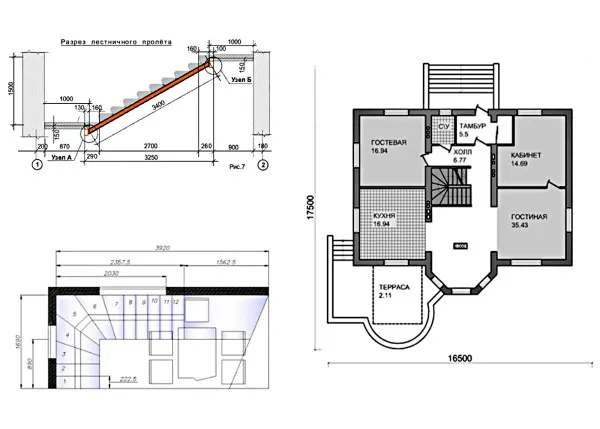

Разновидности чертежей в зависимости от способа отображения лестницы на плане

Необходимые данные

Для отображения лестницы в плане необходимо собрать определенный перечень данных, на основании которых и будет составляться чертеж. Независимо от конкретного типа лестничной конструкции для дальнейшей работы вам нужно рассчитать и измерить следующие параметры:

• Высота пролета. Это расстояние между полом на первом и втором этаже. Чтобы узнать эту величину можно измерить высоту рулеткой или просто умножить расчетную высоту ступени на общее их количество.
• Расстояние между первой и последней ступенью. Измеряется по полу на первом этаже. Вместе с высотой и длиной лестницы образует прямоугольный треугольник.
• Длина марша. Это длина лестницы по косоуру. Так как измерить её достаточно трудно, обычно её определяют расчетным способом. Для этого нужно взять за основу вышеописанные показатели и суммировать их значения, возведенные в квадрат. Затем извлеките квадрат из результата, и вы получите длину вашей гипотенузы, то есть самого марша. Второй способ: умножьте ширину проступи на количество ступеней.
• Количество ступеней. Учтите, что для составления плана лестницы на второй этаж нужно от общего количества ступеней отнять 1. Это фризовая ступень на верхней площадке. При этом на чертежах она все равно отмечается.
• Уклон. Градус наклона марша относительно пола.
• Ширина лестницы. Это расстояние между краями ступени по её длине.
• Ширина проступи. Это основной параметр для любой лестницы, ведущей на второй этаж. Это расстояние от внешнего края ступени до внутреннего, иными словами, её ширина.
• Высота подступенка. Это также важный показатель. Определяется как высота ступени, то есть расстояние между двумя соседними проступями. При этом соотношение проступи и подступенка должно удовлетворять требования касательно ширины шага человека, уровня удобства и безопасности.

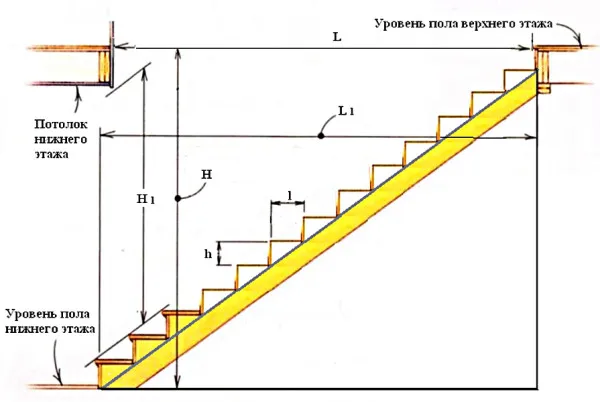

Базовые параметры, необходимые для правильного проектирования лестницы

Это базовые параметры, дополнительно могут понадобиться размеры забежных ступеней и площадок, также следует отметить на плане поручни.

Правила построения

Для того чтобы отразить лестницу в разрезе вам понадобятся все вышеописанные данные. Прежде всего, нужно обозначить границы конструкции. Для этого отложите на чертеже высоту пролета на второй этаж, обозначьте уровень пола на обоих уровнях и отметьте начало марша.

После этого рекомендуется вывести линию косоура, с учетом уклона. Далее начертите сетку для построения ступеней. По горизонтали отложите отрезки, равные ширине проступи. Начинать нужно с верхней фризовой ступени, которая является по сути частью площадки второго этажа. Затем проведите линии по вертикальным отрезкам. Здесь откладывается размер ступени по высоте.

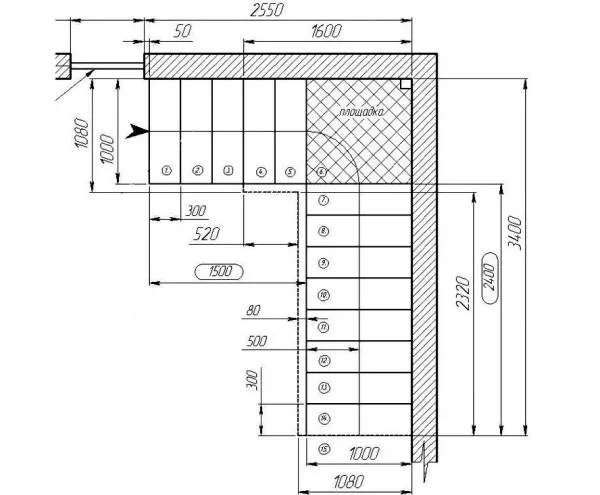

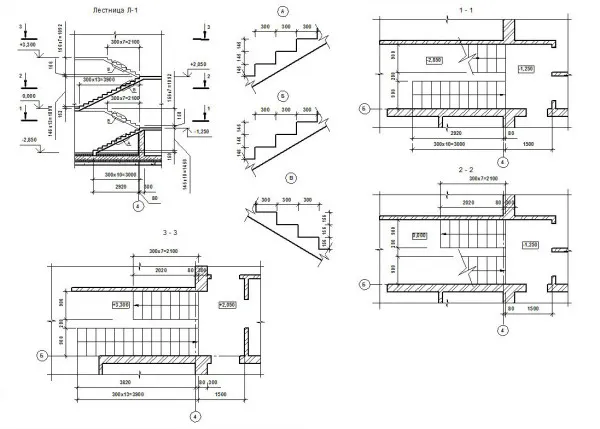

Примеры чертежей лестницы в горизонтальной и вертикальной проекции

В итоге у вас должна получиться сетка. С её помощью можно без труда вывести ступени в нужном количестве с заданными параметрами. Они должны быть одинаковыми по высоте и ширине, в том числе и фризовый элемент, ведущий на второй этаж, но, за исключением забежных проступей.

Если план будет составлен правильно, процесс подготовки элементов конструкции и непосредственно её строительство будут значительно облегчены. Так вы минимизируете риски нестыковки деталей во время их монтажа.

Построение разреза по лестнице

Выполняют расчет лестничной клетки. Размеры лестничной клетки определяются в результате произведенного расчета. В жилых помещениях

применяются пологие лестницы с уклоном 1:2 и средние с уклоном 1:1,75. Лестница состоит из площадок и маршей – наклонных частей, соединяющих площадки и состоящих из ступеней. Ступень состоит из горизонтального участка – проступи и вертикального – подступенка. Размеры ступеней определяются из среднего шага человека по соотношению 2h + b = 600 мм. Высота подступенка выбирается в пределах от 150 до 180 мм. Ширина проступи от 270 до 300 мм. При уклоне лестницы 1:2 отношение h. b = 150:300, при уклоне 1:1,75 — h. b = 165:290. Число ступеней в каждом марше принимают не менее 3 и не более 16.

Чтобы на разрезе здания правильно и аккуратно вычертить лестницу, необходимо подготовить сетку (рис.3.10). Сетка состоит из вертикальных линий, расположенных друг от друга на расстоянии, равном ширине проступи, и горизонтальных – на расстоянии высоты подступенка.

Пример . Высота этажа Н = 3000 мм, уклон лестницы 1:2, ширина марша 1200 мм. Ширина лестничной клетки равна ширине двух маршей и промежутку между ними. Размер m равен 100-200 мм. Выбираем двухмаршевую лестницу. Следовательно, высота одного марша Н/2 = 1500 мм. При уклоне лестницы 1:2 отношение h:b = 150:300. Определим число ступеней марша H/2. h = 1500:15, т.е. 10 подступенков.

Длина лестничной клетки L определяется из ширины двух лестничных площадок и величины заложения марша. Ширина площадки принимается обычно равной ширине марша или больше, но не менее 1200 мм.

Заложение марша L = b(h-1). В плане изображается на одну ступень меньше, т.к. верхняя ступень совмещается с лестничной площадкой L = 2х1200+9х300 = 5100 мм. На плане первого этажа изображается цокольный и нижний марш (рис.3.11). Толщина лестничной площадки 30-40 мм. Лестничные марши ограждаются перилами высотой 900 мм.

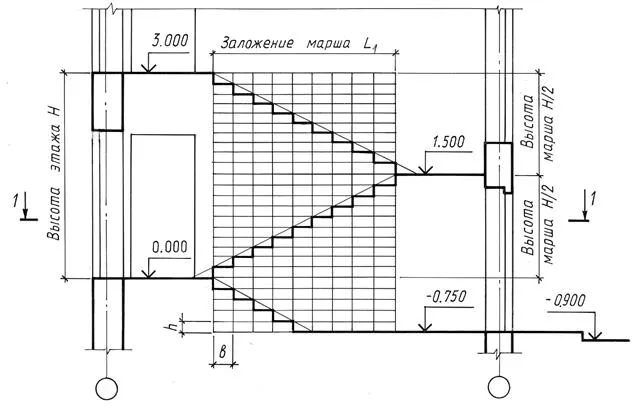

Рис. 3.10. Построение лестничной клетки на разрезе

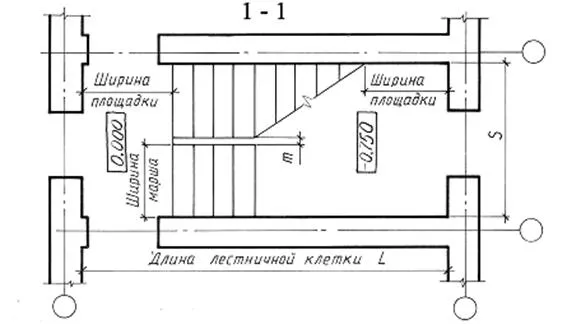

Рис. 3.11. Построение лестничной клетки на плане

Следует иметь в виду, что секущая плоскость по лестнице всегда проходит по ближайшим к наблюдателю маршам. Узлы опирания лестничного марша на лестничную площадку и металлическое ограждение показаны на рис.3.12.

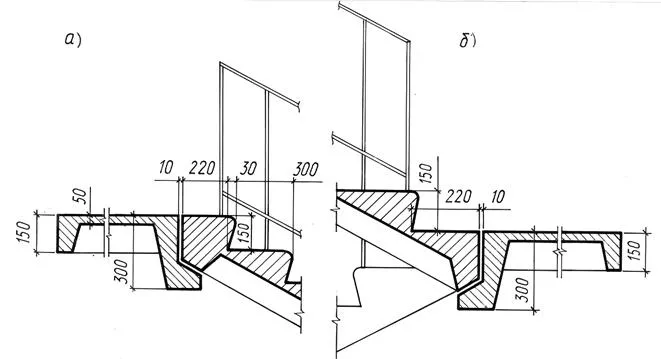

Рис. 3.12. Узлы опирания лестничного марша на лестничную площадку:

а) верхний узел; б) промежуточный узел

6. Наносят размеры. На разрезах координационные оси выносят вниз, проставляют в кружках соответствующие марки, проводят размерную линию и наносят над ней размеры. Положение конструктивных элементов определяют

при помощи высотных отметок, которые выносят на линиях уровней соответствующих элементов. Внутри разреза наносят высоты этажей и дверных проемов, а также высотные отметки уровней полов и площадок лестницы.

7. В названиях разрезов указывают обозначение соответствующей секущей плоскости, отмеченной на плане, например: РАЗРЕЗ 1-1.

Примеры оформления листа задания приведены на рис.3.13, 3.14.

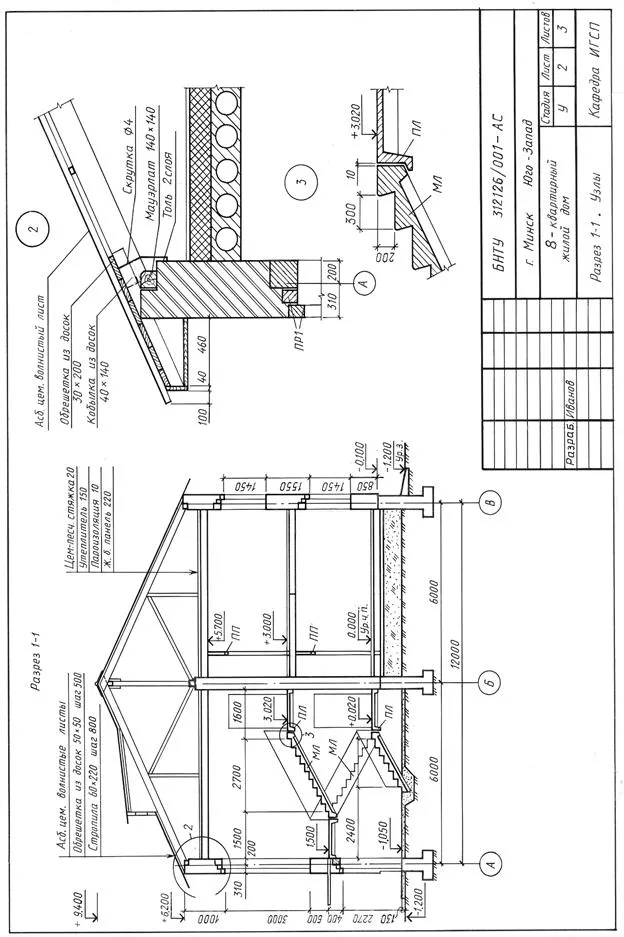

Рис. 3.13. Пример выполнения чертежа разреза здания

Черчение и расчет лестницы

В этом уроке мы разберем основные элементы лестницы и познакомимся с порядком вычерчивания лестницы в разрезе и плане.

Элементы лестницы

Основными элементами являются:
проступь – горизонтальная поверхность ступеньки, на нее мы ступаем;

• подступенок – вертикальная поверхность ступеньки;
• марш – это конструкция, состоящая из ступеней и элементов, крепящихся к лестничной площадке. Ширина лестничного марша 900-1200мм; лестничная площадка – это плоский горизонтальный элемент, расположенный на уровне каждого этажа, соединяющий лестничные марши.

Для проведения расчета и последующего черчения лестниц запомним:

• ширина лестничного марша 900-2400. Ширина основных лестниц – не менее 1050мм. Ширина вспомогательных лестниц – не менее 900мм;
• высота ступени 140-170мм, в жилых зданиях обычно 150мм. Ширина проступи 260-310мм, в жилых зданиях обычно 300мм;
• высота прохода под лестницей и площадкой – не менее 2-х метров;
• ширина лестничной площадки не должна быть меньше ширины марша;
• пожарное расстояние между лестничными маршами 80-120мм.
• количество ступеней основных лестниц находится в диапазоне 3-16 шт.

Как чертить лестницу в разрезе – фото и видео

Как чертить лестницу своими руками — к данному этапу выполнения разреза дома следует переходить практически в последний момент. На вашем разрезе должно быть практически все: оси, стены, полы и прочее. Кроме того, вам необходимо вычислить габариты лестницы и ее элементов.
Как чертить лестницу, шаги:

После выполнения чертежа лестницы, разрез готов. Далее переходят к черчению фасада дома.

Как чертить лестницу в плане

В черчении лестницы на плане дома нет ничего особо сложного. Если это лестница простой конфигурации: одно- или двухмаршевая, то порядок черчения следующий. Боковые стены, вдоль которых располагаются марши одновременно будут формировать часть боковых линий лестничных площадок и клеток. Остается дочертить две горизонтальные линии, обозначающие свободные края площадок, а также две линии лестничных маршей, на которых будут установлены перила. Все видно на схеме.

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/razrez-po-lestnice.html, http://studopedia.ru/12_79174_postroenie-razreza-po-lestnitse.html, http://proektabc.ru/lectnica/288-cherchenie-i-raschet-lestnicy.html

Как рассчитать высоту лестницы?

Расчет высоты лестницы зависит от нескольких факторов, таких как высота пола, куда она будет установлена, высота потолка, наличие или отсутствие пространства для установки лестницы, ее угол наклона и т.д. Вот базовые шаги, которые можно использовать для определения высоты лестницы:

1. Измерьте высоту от уровня пола до уровня верхнего этажа, где вы планируете установить лестницу. Это высота подъема.

2. Определите желаемый угол наклона лестницы. Угол наклона лестницы должен быть удобным для использования и обеспечивать безопасный доступ на верхний этаж. Обычно, угол наклона лестницы составляет от 30 до 45 градусов.

3. Используйте тригонометрию, чтобы рассчитать длину лестницы. Длина лестницы (гипотенуза) определяется по формуле: длина = высота подъема / sin (угол наклона лестницы). Например, если высота подъема составляет 3 метра, а угол наклона лестницы 45 градусов, то длина лестницы будет примерно 4,24 метра.

4. Рассчитайте высоту ступенек. Рекомендуется, чтобы высота ступенек составляла примерно 18 см, но она может быть увеличена или уменьшена в зависимости от конкретных требований и условий.

5. Рассчитайте количество ступенек, поделив высоту подъема на высоту каждой ступеньки. Округлите результат до ближайшего целого числа и добавьте одну ступеньку для площадки на верхнем конце лестницы.

6. Проверьте свой расчет, используя формулу: количество ступенек x высота ступенек + высота площадки = высота подъема.

Важно учитывать, что эти шаги дают только общее представление о расчете высоты лестницы, и что конкретные требования могут изменяться в зависимости от типа лестницы и других условий. Если у вас есть сомнения или вопросы, обратитесь к профессионалам, которые смогут помочь с точным расчетом

Кроме того, существуют стандарты и нормативы, устанавливающие минимальные требования к высоте и ширине ступеней, а также к расстоянию между ступенями и углом наклона лестницы. Например, постройка лестницы для жилых зданий в США должна соответствовать нормативу, определяющему, что высота ступени должна быть не более 19 см, а ширина ступени — не менее 25 см.

Также важно учитывать цель использования лестницы. Например, если лестница используется для эвакуации из здания в случае пожара, требования к высоте и ширине ступеней, а также к углу наклона, могут быть другими, чем для лестницы внутри дома.

Итак, расчет высоты лестницы включает в себя учет ряда факторов, таких как высота подъема, угол наклона, длина лестницы, высота и ширина ступеней, расстояние между ступенями и другие требования и нормативы. При проектировании лестницы необходимо учитывать все эти факторы, чтобы обеспечить безопасный и удобный доступ на верхний этаж.
